#25.Замена личинки замка зажигания
Всем привет! Недавно у моего федоса заклинило замок зажигания, т.е. ключ не повораливался ни в одно положение, а случилось это как всегда в неподходящий момент — перед ночной сменой и далековато от дома, причем в таком месте, где я бы точно авто не оставил ночевать. В итоге пару часов заливания вд-40 и тыркания замка ключом + танцы с бубном не привели ни к чему. Дрель не было возможности подключить и поэтому в итоге я вызвал эвакуатор и доехал до дома не совсем так, как бы хотелось. На следующий день, выспавшись после ночной смены, почитав форум, я понял, что выход 1 сверлить личинку и заказывать новую. Ну и пошел высверливать личинку. Кожух рулевой у меня уже был снят, после вчерашних танцев с бубном. Так что главное, что оставалось не забыть, это отщелкнуть контактную группу замка зажигания с другой стороны. Поначалу старался сверлить аккуратно, потихоньку, постоянно пробуя вытащить личинку, она не поддавалась, далее посмотрев фотки на синем форуме, понял что бояться нечего, нужно рассверливать намного больше, главное на глубину стараться не длинее ключа зажигания. В итоге вышло вот что
Далее пару дней ездил вот так
И вот пришел ремкомплект личинки 5034072
Как оказалось в нем 40 пластинок с номерами 1-5 и 11-15 по 4 шт каждой. И путем перебора стал подбирать 10 пластинок. Размечтался, думал, что получил аж 4 комплекта пластинок, но не тут то было, оказалось 5 и 11 номера не потребовались, а 13 и 2 использовал по 2 раза. Подбирал по двум имеющимся ключам. Как оказалось, основной ключ был более изношен, чем запасной.

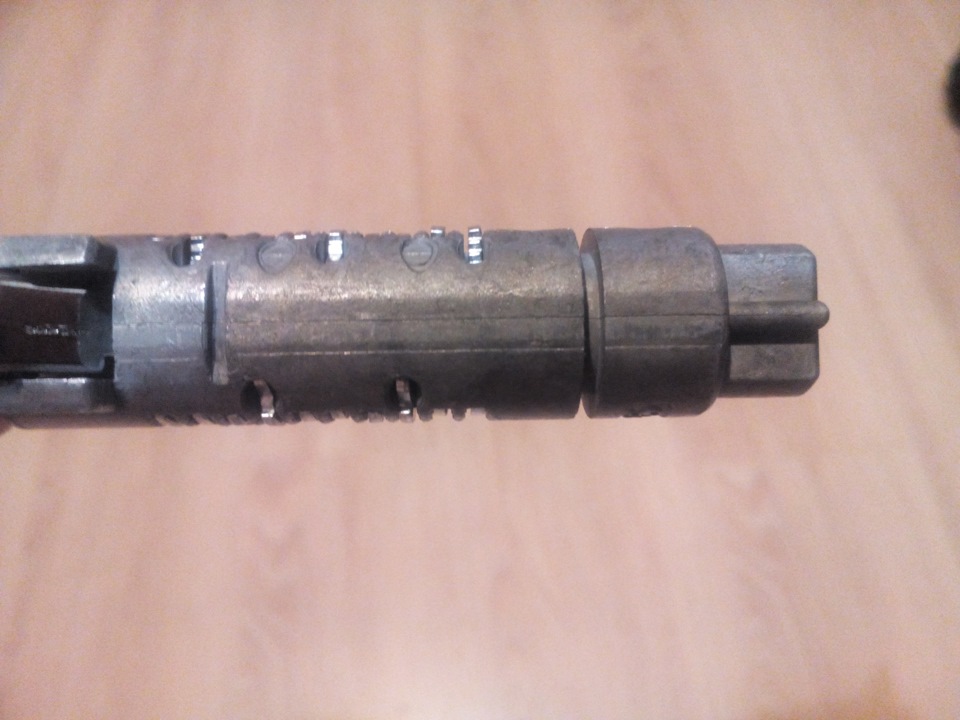

Заметно, что пару пластин все таки немного выставляются, попробовал вставить, покрутить, личинка крутится с обоими ключами, но все таки не хотелось повторять опыт и я немного подточил пластины
Далее смазываем все силиконовой смазкой и начинаем собирать
Стопорное кольцо я рано одел на личинку, т.к. не знал правильной последовательности сборки, оно дальше помешает.
Далее одеваем все оставшиеся запчасти( не забыв во внутрь вставить кольцо со скважиной под ключ)
Вставляем ключ и поворачиваем в первое положение, вставляем блокиратор, из за которого по идее личинка и не вытаскивается из замка.

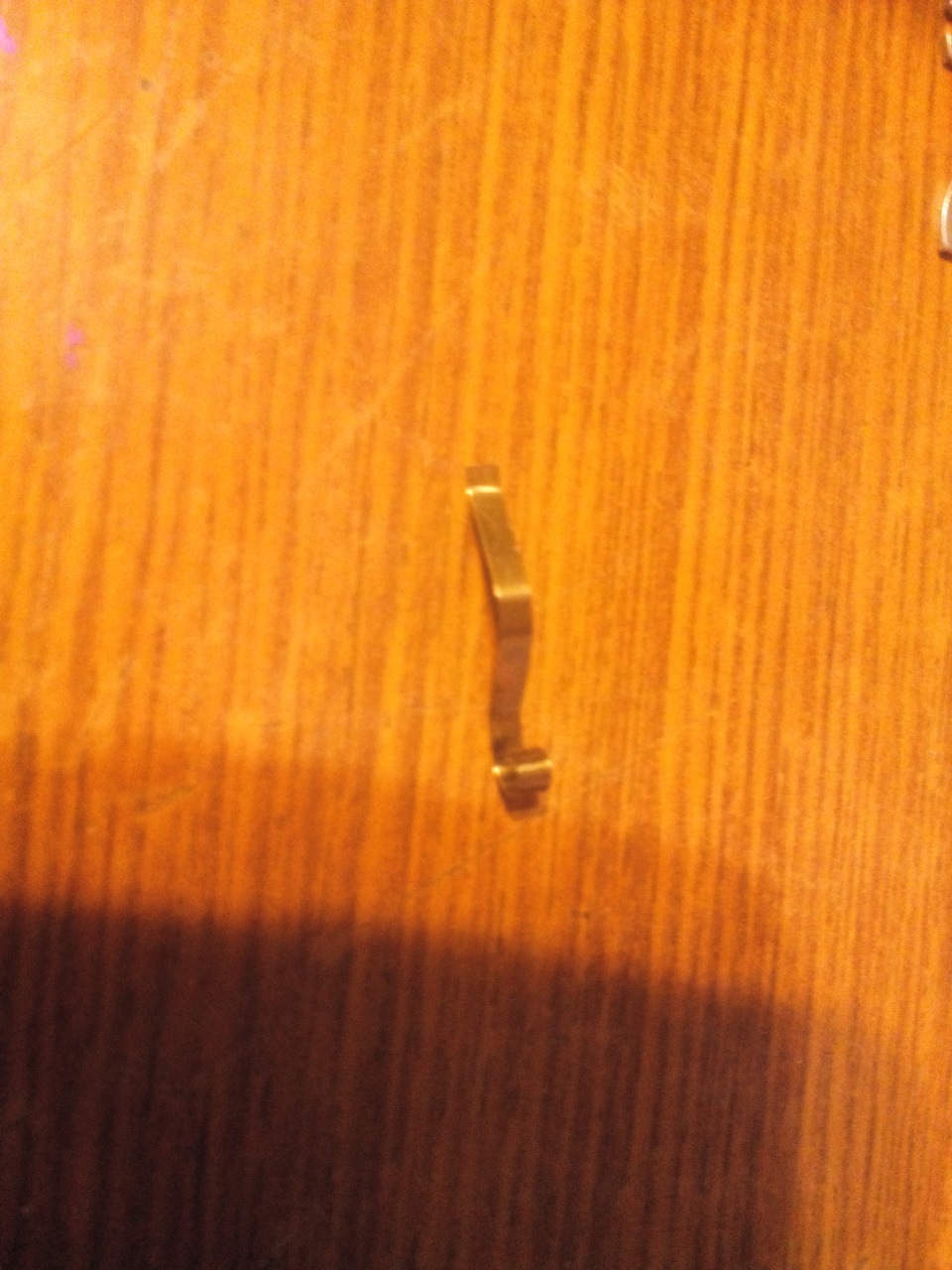

И сбоку вставляем пружинку блокиратора, главное просунуть ее через сам блокиратор.
Важно вставить пружинку так, что бы она его отталкивала от личинки, иначе(проверенно опытным путем) блокиратор частично будет мешать личинке крутиться и не давать повернуть ключ в третье положение. А вот теперь в конце нужно одеть стопорное кольцо. Еще раз все смазываем силиконовой смазкой, проверяем хорошо ли ключ поворачивается, ставим его в первое положение, проверяем, чтоб в самом замке зажигания не было никакой грязи, а еще лучше смазываем и его силиконовой смазкой. Поворачиваем ключ в первое положение, вставляем личинку в замок и все авто снова заводится с ключа, а не отверткой)
Ну все, всем удачи! А тем у кого ключ слегка заедает, советую достать личинку пока не поздно, и самое малое и беззатратное что можно сделать, это подточить пластины, чтоб где нибудь в неподходящем месте и в неподходящее время не встать как я.
Источник статьи: http://www.drive2.ru/l/9915293/
Почему не поворачивается ключ в замке зажигания (ремонт личинки)
Для обеспечения секретности доступа к автомобилю в настоящее время используются принципы и способы электронного кодирования. У владельца есть ключ в виде определённого цифрового сочетания, а приёмное устройство способно его считать, сравнить с образцом, после чего принять решение о допуске к основным функциям автомобиля.
С точки зрения теории электроники и информатики всё предельно просто, именно так оно и должно происходить. Но когда соответствующих компактных устройств ещё не существовало, то аналогичные функции выполнялись механически – с помощью фигурных ключей и личинок с ответной кодировкой по рельефу.
Сохранились такие механизмы и сейчас, хотя постепенно они вытесняются из автомобильной техники.
Основные неисправности личинки замка зажигания
Именно надёжность и нетребовательность к наличию напряжения питания стали причинами такой долгой жизни механических замков с личинками.
Это последний способ попасть в машину и запустить двигатель, когда электроника отказала или просто в пульте села батарейка. Но и безотказная механика может подвести.
Не поворачивается ключ
Самое обычное, с чем сталкивались почти все люди – ключ в замок вставляется, но повернуть его невозможно. Или это удаётся после многократных попыток с большой потерей времени.
Необязательно это должен быть автомобиль, все бытовые замки, дверные, например, точно так же отказывают функционировать. Связано это с неправильной работой устройства, считывающего код ключа, которое обычно называют личинкой.
В личинке имеется цилиндр со штырями или рамками определённой длины и формы, это подпружиненные элементы, при полном вводе ключа до упора располагающиеся вдоль выступов и впадин его рельефа. Это может быть поверхность торца пластины ключа или плоской поверхности.
В любом случае при совпадении кодировок все мешающие повороту личинки с помощью ключа штыри (рамки, пины секретности) утапливаются, и ключ можно установить в любое положение, например, зажигание или стартер.
Со временем всё, что происходит с замком, неизбежно ведёт к его отказу. К счастью, происходит это только через очень долгий период нормальной работы.
Но работает сразу несколько факторов:
- естественный износ трущихся поверхностей ключа и секретных рамок;
- ослабление посадки деталей в отведённых им гнёздам, перекосы и подклинивания;
- коррозия деталей под влиянием кислорода атмосферы и водяных паров;
- попадание кислотных и щелочных веществ при химчистке салона и многих других ситуациях;
- загрязнение внутренних полостей замка зажигания и личинки;
- приложение чрезмерных усилий и быстрое переключение, когда водитель спешит.
Возможно, что замок и ключ ещё не изношены, а в механизм просто попала вода, после чего замёрзла, если всё происходит в зимнее время. Такая тонкая конструкция наличие льда никак не потерпит
Ситуация усугубляется отсутствием смазки или наоборот, обилием смазывающих веществ, для этого не предназначенных.
Не заводится автомобиль
Помимо личинки и механизма поворота, в замке имеется контактная группа, которая непосредственно и коммутирует электрические цепи.
Так, например, чтобы завести двигатель, потребуется сначала соединить между собой контакты постоянной подпитки от аккумуляторной батареи с цепью обмотки главного реле, которое сработает и подаст питание на всю сложную электросхему современного автомобиля.
А при дальнейшем повороте ключа напряжение зажигания должно остаться, а дополнительно подключиться цепь питания втягивающего реле стартёра, через промежуточное реле или непосредственно.
Естественно, любой отказ тут приведёт к невозможности запуска. Отказать может:
- личинка, ключ не получится провернуть;
- поводок, связывающий корпус личинки с контактной группой замка;
- контакты, расположенные внутри этого довольно сложного коммутирующего переключателя, которые склонны к обгоранию (экономия производителей на промежуточных реле), механическому износу (используются дешёвые, нестойкие смазки) и окислению (применяется в лучшем случае обычная медь, хотя из электроники известно, что надёжно и долго служат только позолоченные контакты);
- клеммы замка заканчиваются надетыми на них наконечниками проводки, которые не являются эталоном по надёжности и подвержены окислению и ослаблению пружинящих свойств.
В результате, если очень повезёт, то двигатель получится завести после нескольких попыток. Постепенно и такая возможность будет утрачена, процесс прогрессирует.
Заклинивание замка
Помимо перечисленных, замки зажигания часто снабжаются механизмом блокировки рулевой колонки. В положении выключенного зажигания и вынутого ключа освобождается фиксирующий штырь блокиратора, который под действием пружины исключит поворот руля через углубление на валу колонки.
Поворотом вставленного ключа блокиратор убирается, но по мере старения механизма это становится сложным. Ключ может просто заклинить, и руль останется заблокированным. Применение силы ничего не даст, разве что сломается ключ, окончательно похоронив все надежды.
Что делать если заклинил замок зажигания в Ауди А6 С5, Passa B5
Возможны две ситуации, в одной из которых ключ поворачивается, но замок не выполняет одну из своих функций, или ключ даже невозможно повернуть.
В первом случае личинка достаточно легко вынимается, достаточно освободить через имеющееся рядом с защитной шайбой с прорезью для ключа отверстие её фиксатор в положении включённого зажигания. При утерянном или заклиненном ключе всё значительно сложнее.
Снятие личинки
Личинка достаточно легко вынимается, если есть возможность вращать её ключом. Если замок заклинен, то придётся высверливать корпус напротив фиксатора и нажимать на него через образовавшееся отверстие.
Определить, где именно сверлить, можно лишь обладая неисправным корпусом для экспериментального разрушения.
Переборка кодовых рамок (пинов секретности)
Теоретически возможно разобрать личинку, извлечь пины, считать с них условные коды и заказать ремкомплект с теми же номерами.
Это очень затратная по времени и усердию процедура, значительно проще заменить замок на новый. К тому же вряд ли всё чётко получится с первой попытки неопытному ремонтнику.
Можно даже доработать пины подпиливанием. Тем самым будет скомпенсирован их износ, а также повреждения ключа. Работа очень тонкая и требует большого навыка.
Выработка в ключе зажигания
Ключ изнашивается точно так же, как и личинка, но его можно достаточно недорого заказать в специализированной мастерской, где изготовят копию с учётом изношенности образца. Потребуется извлечение личинки для точного подгона и безошибочной работы замка и ключа.
Ответы на популярные вопросы
По принципу действия замки почти на всех машинах примерно одинаковые, поэтому и вопросы возникают схожие.
Чем смазать личинку замка
Обычно утверждается, что личинкам вредны самые популярные у автомобилистов смазки типа WD40 и силиконовая. Что касается силикона, то его применение действительно здесь неуместна, а вот WD эффективно промоет замок от невидимых загрязнений и даже смажет, хотя её именно противоизносные свойства невелики.
По поводу загустения остатков можно сказать лишь, что их там почти не остаётся, они относительно безвредны, а если всё же будут мешать – то новая порция WD40 мгновенно изменит ситуацию, всё промоет и смажет.
Сколько стоит новая личинка
Новая личинка Ауди А6 с корпусом и парой ключей от хорошего производителя обойдётся в 3000—4000 рублей. Ещё дешевле выйдет купить деталь с разборки, оригинальную, в состоянии «почти как новая».
Новый оригинал с поставкой из Европы значительно дороже, это порядка 9-10 тысяч рублей. Но необходимости её заказывать нет, поэтому такие товары непопулярны в торговле.
Есть ли смысл ремонтировать или заменить на новую
Ремонт замка технически сложен, затратен по времени и не гарантирует качества и безотказности. Поэтому лучшим решением будет приобретение новой детали.
Источник статьи: http://autovogdenie.ru/ne-povorachivaetsya-klyuch-v-zamke-zazhiganiya.html
Ford focus ii
#25.Замена личинки замка зажигания — logbook Ford Focus Hatchback Серебристый Фёдор 1,8 2006 on DRIVE2
Всем привет! Недавно у моего федоса заклинило замок зажигания, т.е. ключ не повораливался ни в одно положение, а случилось это как всегда в неподходящий момент — перед ночной сменой и далековато от дома, причем в таком месте, где я бы точно авто не оставил ночевать. В итоге пару часов заливания вд-40 и тыркания замка ключом + танцы с бубном не привели ни к чему.
Дрель не было возможности подключить и поэтому в итоге я вызвал эвакуатор и доехал до дома не совсем так, как бы хотелось. На следующий день, выспавшись после ночной смены, почитав форум, я понял, что выход 1 сверлить личинку и заказывать новую. Ну и пошел высверливать личинку. Кожух рулевой у меня уже был снят, после вчерашних танцев с бубном.
Так что главное, что оставалось не забыть, это отщелкнуть контактную группу замка зажигания с другой стороны. Поначалу старался сверлить аккуратно, потихоньку, постоянно пробуя вытащить личинку, она не поддавалась, далее посмотрев фотки на синем форуме, понял что бояться нечего, нужно рассверливать намного больше, главное на глубину стараться не длинее ключа зажигания.
разобрал, чтоб хоть частично знать, как собирать обратно)
Далее пару дней ездил вот так
И вот пришел ремкомплект личинки 5034072
Как оказалось в нем 40 пластинок с номерами 1-5 и 11-15 по 4 шт каждой. И путем перебора стал подбирать 10 пластинок. Размечтался, думал, что получил аж 4 комплекта пластинок, но не тут то было, оказалось 5 и 11 номера не потребовались, а 13 и 2 использовал по 2 раза. Подбирал по двум имеющимся ключам. Как оказалось, основном ключ был более изношен, чем запасной.
Заметно, что пару пластин все таки немного выставляются, попробовал вставить, покрутить, личинка крутится с обоими ключами, но все таки не хотелось повторять опыт и я немного подточил пластины
Далее смазываем все силиконовой смазкой и начинаем собирать
вставляем пластиковый крест сюда
Стопорное кольцо я рано одел на личинку, т.к. не знал правильной последовательности сборки, оно дальше помешает.
примерил. это будет стоять здесь, но позже
Далее одеваем все оставшиеся запчасти( не забыв во внутрь вставить кольцо со скважиной под ключ)
Вставляем ключ и поворачиваем в первое положение и вставляем блокиратор, из за которого по идее личинка и не вытаскивается из замка.
И сбоку вставляем пружинку блокиратора, главное просунуть ее через сам блокиратор.
Важно вставить пружинку так, что бы она его отталкивала от личинки, иначе(проверенно опытным путем) блокиратор частично будет мешать личинке крутиться и не давать повернуть ключ в третье положение. А вот теперь в конце нужно одеть стопорное кольцо
Еще раз все смазываем силиконовой смазкой, проверяем хорошо ли ключ поворачивается, ставим его в первое положение, проверяем, чтоб в самом замке зажигания не было никакой грязи, а еще лучше смазываем и его силиконовой смазкой.
Поворачиваем ключ в первое положение, вставляем личинку в замок и все авто снова заводится с ключа, а не отверткой)
Ну все, всем удачи! А тем у кого ключ слегка заедает, советую достать личинку пока не поздно, и самое малое и беззатратное что можно сделать, это подточить пластины, чтоб где нибудь в неподходящем месте и в неподходящее время не встать как я.
Price tag: 2 600 ₽ Mileage 187500 km
Точки подключения авто сигнализации на Форд Фокус 2
Инструкция по установке сигнализации на Форд Фокус 2 — 2006 г.в. с автозапуском своими руками.
Почти все подключения можно произвести на блоке предохранителей в салоне за бардачком и замке зажигания в случае с автозапуском. В Ford Focus 2 есть возможность установить сигнализацию с использованием CAN шины либо по аналоговой схеме.
CAN — шина управляет и принимает сигналы:
- Концевики
- Стояночный тормоз
- Контроль работы двигателя по тахометру
- Центральный замок
- Комфорт
В некоторых машинах ЦЗ можно подключить в разъемах дверей — зелено черный и сине черный. Центральный замок управляется минусом. При поиске закройте все двери, иначе замки не будут закрываться. Концевики дверей — положительные. Искать лучше вольтметром, пробник не всегда там показывает плюс. Контроль двигателя не рекомендуем брать с розового провода генератора — плюс не сразу появляется. Для отключения ближнего света при автозапуске, надо на выключателе габаритов перерезать тонкие зелено красный и зелено желтый провода.
Виды неисправностей замка зажигания
Самыми распространенными неисправностями являются:
- сгорание контактной группы из-за механического износа;
- неисправность цилиндра замка;
- выход из строя личинки;
- поломка запорного механизма;
- проворачивание/блокировка сердцевины замка.
Причины у всех перечисленных неполадок могут различаться. Примерные признаки сгорания контактной группы — одновременная неработоспособность многих приборов, работающих от электричества, так как контактная группа замка зажигания питает многие объекты: ближний свет, дальний, поворотники, фонари. Все эти составляющие авто, на первый взгляд, не связаны между собой. Но если они перестают работать одновременно, неполадки стоит искать в замке зажигания.
Если первый вариант неисправности можно отнести к электрической части, то второй – к механической. Эта деталь может подвергнуться преждевременному износу из-за некачественного исполнения производителем. Еще неисправность может возникнуть из-за сильного нагрева части корпуса. При таких проблемах ключ без каких-либо видимых причин может провернуться вокруг оси, но при этом автомобиль не заведется. В электронных замках причиной такого поворота событий могут стать вышедшие из строя датчики, влияющие на пуск.
Выход из строя личинки замка зажигания приводит к тому, что машину можно завести любым ключом или даже посторонним предметом. На работоспособность техники такая поломка не влияет. Однако автомобиль теряет противоугонные качества.
Неисправность замка зажигания может стать причиной неработоспобности запорного механизма рулевой колонки. Это хоть и примитивная защита, но она создает некоторые сложности угонщику. Неработоспосбность замка зажигания иногда приводит к блокировке самого ключа. При этой поломке его нельзя провернуть в замке, а после упорных попыток, ключ и вовсе может сломаться.
Специалисты выделяют следующие основные причины этой проблемы: замерз основной узел из-за низких температур, загрязнение, деформация ключа. Все эти поломки можно устранить собственными руками. Рассмотрим процесс самостоятельного снятия и установки детали подробнее.
Это интересно: Болячки Шевроле Круз
Ключ Форд Фокус: дублирование, восстановление и прописка
Форд Фокус – пожалуй, один из самых популярных автомобилей в нашей стране. Поэтому работать с ключами Форд Фокус, а также с замками этого автомобиля нам приходится постоянно. Мы можем не только выполнить дубликат ключа с чипом к Ford Focus, но и полностью восстановить ключ при полной потере. Более подробнее – в материале чуть ниже.
Полная замена замков и прописка новых ключей Ford Focus 2
В нашу мастерскую обратился владелец автомобиля FORD FOCUS 2006г.в. из соседнего города, потерял все ключи с чипом, а так же брелок сигнализации.
Особенность решения проблемы в этом случае – удаленность автомобиля от нашего города. Это повлияло на выбор способов, как завести автомобиль FORD FOCUS с потерянными ключами. Было принято решение всё сделать за один приезд к автомобилю, заменив весь комплект замков.
Для начала автомобиль был открыт без повреждения. Особенностью автомобилей FORD FOCUS является то, что капот автомобиля так же закрывается на замок. Значит для замены так же требуется открыть и замок капота.
Последовательность открывания замка, в виде своеобразной памятки владельцу, изображена под поворотной эмблемой FORD на капоте:
Третьим замком, который нужно повернуть – замок зажигания. Дело в том, что для замены личинки зажигания, необходимо нажать подпружиненный стопор через специальное отверстие в корпусе замка зажигания FORD. Для этого замок нужно повернуть в положение II. Итак, комплект из трех замков: дверь, капот, зажигание, был заменен на новый.
Далее была отключена сигнализация. На данном автомобиле была установлена сигнализация CENMAX.
На всю процедуру от начала работы с автомобилем, до вручения хозяину нового комплекта ключей ушло не более 2.5 часов.
Восстановление ключа по замку Ford Focus 2
Владелец автомобиля Ford Focus 2007 г.в. потерял все ключи. Снять дубликат не с чего, заводить автомобиль нечем.Мы попросили снять и привезти в нашу мастерскую замок зажигания и дверной замок, для восстановления ключа.
Поскольку дверной замок разбирается легче, мы решили восстановить ключ Ford Focus именно по дверному механизму.
Стопорные шайбы и приводные детали замка:
Обратите внимание на исполнение кодовых элементов дверного замка форд фокус. Элементы секретности (рамки) имеют качественные противоотмычные выступы в виде ряда шипов
Шипы дают жесткое сцепление с ответной частью механизма замка. Благодаря такому исполнению, замки данной марки автомобиля имеют очень хорошие защитные характеристики и крайне тяжело вскрываются специнструментом.
Для дальнейшей разборки замка придётся вынуть две завальцованные детали здесь:
После этого появилась возможность вытянуть из корпуса барабан механизма секретности.
А теперь вытягиваем из барабана сам механизм секретности с кодовыми рамками, весь заляпанный грязью, отработкой и слипшейся закоксовавшейся смазкой.
Секретность замка представлена набором кодовых рамок из десяти штук, которые попарно располагаются в замке.
Для восстановления нарезки ключа на лезвии делается разметка.
Программирование устройства
Не всегда после замены источника тока брелок начинает работать. В первую очередь нужно проверить, не сел ли аккумулятор на машине. Для этого можно напрямую попытаться завести авто или включить фары. Если аккумулятор в рабочем состоянии, значит ключ необходимо перепрограммировать, так как авто не «видит» его.
Для этого нужно вставить его в замок зажигания и повернуть в позицию 2 часа четыре раза подряд. Затем вернуть его на 0 и ждать звукового сигнала. Это займет порядка десяти секунд. Раздастся звук – значит программирование началось. Теперь быстро нажать на кнопку на ключе. Должен щелкнуть замок – это означает, что ключ получил новую программу.
Источник статьи: http://mlngame.ru/focus/ford-focus-ii-proverka-vyklucatela-zamka-zazigania-remont-svoimi-rukami-rashodniki.html
Ремонт и замена замка зажигания: 10 полезных советов
Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.
Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания.
Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.
Когда необходима замена личинки замка зажигания?
1. Попытка угона со взломом замка зажигания.
2. Потеря всех дубликатов ключа.
3. Выход контактной группы из строя.
4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.
5. Ключ сломался прямо внутри замка, а извлечь его невозможно.
6. Плохой контакт в замке не дает двигателю нормально запускаться.
Материалы для замены личинки замка зажигания
— личинка в комплекте с новыми ключами;
Как самостоятельно заменить личинку замка зажигания?
1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.
2. Отверните саморезы крепления нижнего и верхнего кожуха рулевой колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном этапе. Для этого вытащите боковой штифт, удерживающий ее в замке. Это можно сделать тонкой часовой отверткой при постукивании по ней маленьким молотком. Если штифт не вытаскивается, попробуйте аккуратно высверлить личинку тонким сверлом.
3. Если вы решили вынуть замок зажигания прежде, чем менять личинку, то для этого сначала отверните болты крепления выключателя зажигания. Это нужно делать с помощью молотка и зубила, так как головки у них срезаны. Слегка ослабьте их, а затем выкрутите пассатижами. С рулевой колонки снимите скобу и замок зажигания, отсоедините электрический разъем.
4. Отверните саморез крепления реле зажигания, выньте его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните саморез, отожмите защелку, снимите крышку и контактную группу. Итак, вы вынули выключатель зажигания.
5. Выньте личинку из замка выключателя зажигания так, как описано в пункте 2. Произведите ее замену. Проверьте работу замка с новой личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все действия в обратном порядке. Поставьте на место рулевую колонку. Не забудьте подключить клемму к аккумулятору. Проверьте работу выключателя зажигания и другого электрооборудования автомобиля.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Фольксваген Пассат Б3 — Б4 замена замка зажигания своими руками
Информация применима для ремонта автомобилей:
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
порядок работ подходит и для других автомобилей
Из инструментов нам понадобиться набор шестигранников отвертка головка или накидной ключ на (24*22) рожковый ключ такого же размера молоток дрель и сверло где то на 2 мм и руки.
вот так выглядит рулевое колесо.
отверткой подцепляем и снимаем кнопку сигнала и отключаем две фишки с клемм сигнала. (осторожно не оторвите из как я)
затем откручиваем головкой на 24 гайку рулевого колеса и легким покачиванием его снимаем со шлицов рулевой рейки
После этого откручиваем три винта крепления кожуха пластмассового и снимаем его
Затем отключаем все разъемы с блока переключателей и разъем контактной группы
разъем группы переключателей
разъем контактной группы замка зажигания.
снятый разъем замка зажигания.
После этого снимаем группу переключателей (дворники повороты) открутив при этом 3 винта. Остается при этом вот такой вид.
Втулка, которая снимается съемником
Затем необходимо сбить втулку. Для этого я использовал ключ на 22 и молоток. На втулке ест выступ, под который вставил ключ и легкими ударами молотка начал сбивать его можно конечно использовать съемник, но у меня, его не было. На фото выше она почти уже сошла со шлицов.
Когда требуется замена личинки
Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:
- Физическое повреждение, частичное разрушение в результате взлома
- Утеря дубликатов ключа
- Износ штифтов или износ самого ключа
- Поломка ключа в замке, когда извлечь его оттуда невозможно
- Подгорание контактов (для их замены существуют специальные ремкомплекты).
Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.
Замена замка зажигания Volkswagen Passat
Первые признаки того, что замок зажигания максимально изношен, и нужно как можно скорее произвести замену его составляющих или замену замка зажигания в сборке:
- Заклинивание ключа.
- Никакой реакции при прокрутке ключа (автомобиль не реагирует на движение ключа, только спустя две-три попытки все становится нормальным).
Необходимые инструменты
Для данной процедуры понадобятся следующие инструменты:
- Набор шестигранников.
- Набор отверток.
- Накидной ключ.
- Трещотка.
- Молото.
- Дрель.
- Ветошь.
Замена замка зажигания
На процедуру замены замка зажигания уходит от одного до нескольких часов, в зависимости от уровня подготовки, наличия необходимого инструмента и условий ремонта процедуры.
- Используя отвертку, демонтировать крышку сигнала (аккуратно сорвать).
- Отключить питание автомобиля, сняв клемму «минус» с АКБ.
- Отключить две проводящие с клемм сигнала. Соблюдайте осторожность, дабы не сорвать их.
- Открутить гайку рулевого колеса головкой и после демонтировать её.
- Демонтировать пластмассовый кожух. Для этого необходимо открутить три винта крепления.
- Отключить все разъемы с блока переключателей.
- Отключить разъемы от контактной группы.
- Демонтировать разъем замка зажигания из автомобиля.
- Теперь нужно отсоединить группу переключателей.
- Демонтировать втулку вместе со съемником.
- Сбить втулку.
- Извлечь пружину после успешного демонтажа втулки.
- Открутить болт, который крепит корпус замка зажигания.
- Извлечь пластмассовую втулку.
- Вставить ключ в замок и только после этого полностью демонтировать корпус замка.
- Извлечь все детали замка с рулевой рейки.
- Извлечь контактную группу из корпуса. Для этого необходимо выкрутить один винт крепления.
- Оценить состояние гнезда контактной группы замка зажигания.
- Как правило, на замках зажигания меняют некую «личинку». Для этого необходимо надавить на стопор личинки.
- Просверлить отверстие в необходимом месте.
- Гвоздём или другим острым предметом извлечь личинку из корпуса.
- Оценить её состояние более детально
- Заменить на новую.
- Сборка производится в порядке, обратном снятию.
Замок зажигания
На современных автомобилях довести до полного износа замок зажигания практически невозможно, но на более старых моделях Passat подобная неприятность время от времени случается. Как правило, замки зажигания умирают к 150 тыс. км. эксплуатации автомобиля.
Замена замка зажигания на новый всегда проблематична, так как замок может сломаться во время перепутья между двумя городами. В таком случае приходится только вызывать эвакуатор, да и погрузить автомобиль – проблема, так как, обычно, вместе с изношенным замком зажигания блокируется руль.
Часто меняют замки зажигания и в связи с потерей ключа. Но, в таком случае уместнее восстановить ключ по замку зажигания.
Также часто производят замену замков зажигания после того, как их автомобиль подвергался угону или ограблению (очень много примеров, когда грабители, насмотревшись кино, вставляли отвёртки в замки с надеждой, что авто заведется и поедет). После вышеперечисленных пунктов замена замка зажигания – необходимость.
Видео: Как Вытащить Личинку Из Замка Зажигания Toyota
4. Из-за низкого свойства металла вышло перетирание внутренних частей, потому ключ не вызывает смещение штифтов.
5. Ключ сломался прямо снутри замка, а извлечь его нереально.
6. Нехороший контакт в замке не дает движку нормально запускаться.
Материалы для замены личинки замка зажигания
— личинка в комплекте с новыми ключами;
Как самостоятельно заменить личинку замка зажигания?
1. Отсоедините клемму «минусового» провода от аккума. Отверните винты, соединяющие кожухи управляющий колонки. Два из их находятся около руля и два – около панели устройств.
2. Отверните шурупы крепления нижнего и верхнего кожуха управляющий колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном шаге. Для этого выньте боковой штифт, удерживающий ее в замке. Это можно сделать узкой часовой отверткой при постукивании по ней небольшим молотком. Если штифт не вытаскивается, попытайтесь аккуратненько высверлить личинку узким сверлом.
3. Если вы решили вытащить замок зажигания до того как поменять личинку, то для этого поначалу отверните болты крепления выключателя зажигания. Это необходимо делать при помощи молотка и зубила, потому что головки у их срезаны. Немного ослабьте их, а потом выверните пассатижами. С управляющий колонки снимите скобу и замок зажигания, отсоедините электронный разъем.
4. Отверните шуруп крепления реле зажигания, вытащите его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните шуруп, отожмите защелку, снимите крышку и контактную группу. Итак, вы вытащили выключатель зажигания.
5. Вытащите личинку из замка выключателя зажигания потому что описано в пт 2. Произведите ее смену. Проверьте работу замка с новейшей личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все деяния в оборотном порядке. Поставьте на место управляющую колонку. Не забудьте подключить клемму к аккуму. Проверьте работу выключателя зажигания и другого электрического оборудования автомобиля.
Подписывайтесь на наши ленты в таких соц сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые достойные внимания авто действия собранные в одном месте.
Ремонт замка зажигания фольксваген
В продолжении серии статей о ремонте автомобильных замков зажигания, будет эта статья о ремонте замка зажигания vw, а так же о ремонте и замене личинки фольксваген. Ввиду высокой популярности этих автомобилей, довольно часто приходится заниматься ремонтом и заменой личинок и замков зажигания всей VAG группы, в которую помимо VW входят AUDI, SEAT и SKODA.
Марки автомобилей, с которыми работаем
Ремонт замка зажигания Renault
Устранить неисправность механизма замка зажигания Рено всех модификаций. Наиболее часто встречающиеся на дорогах нашего региона автомобили. Наши механики помогут восстановить их работоспособность и выполнить любой ремонт. В наличии всегда имеются необходимые запасные части.
Ремонт замка зажигания Honda
Автомобиль Хонда часто попадает в мастерскую. Демонтаж замка зажигания выполняем быстро, при необходимости проводим замену вышедших из строя деталей. При серьезных поломках полностью заменяем узел новым.
Ремонт замка зажигания Peugeot
Рабочая лошадка Пежо, славящаяся своей выносливостью. Однако и она выходит из строя при интенсивных нагрузках. Последовательность замены зажигания мало чем отличается от описанной выше и имеет несколько специфических особенностей, с которыми легко справятся механики.
Ремонт замка зажигания Audi и Volkswagen
Известный представитель германского автопрома, давно колесящий по дорогам страны. При ремонте многое зависит от степени неисправности и запущенности. Если хозяин довел машину до критического состояния, специалисту придется повозиться и соответственно стоимость будет выше.
Как Снять Личинку Замка Зажигания Пассат Б3
15 Июн
Ремонт/подмена личинки замка зажигания Ауди 80/B3 91′
Необходимый инструмент:
Снятие замка зажигания.
Ремонт и замена замка зажигания – когда это случается?
Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.
Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.
Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами
Подготовка к ремонту
Для начала отсоединить аккумулятор, тем самым обесточив машину.
У некоторых машин есть возможность поменять личинку — не снимая, но в большинстве своём приходится снимать полностью замок с рулевой колонки. В случае если конструкция позволяет — можно обойтись без снятия и разборки, но всё подкреплено сбоку с помощью штифта. Чтобы вынуть штифт следует воспользоваться тонкой отвёрткой, если не достаётся, то применить тонкое сверло. Когда вы это всё проделали, достав штифт, то заметили, как личинка слегка вышла из корпуса. Далее, как её добыть ради замены будет ясно, новая деталь будет ставиться в обратном порядке.
Если ремонт невозможен без снятия, то нужно убрать болты, которые крепятся к рулевой колонке. Это специальные болты со срезанными головками и без каких-либо шлицев. Но для начала отсоедините колодку с проводами от замка зажигания, таким образом снимается узел с автомобиля. Затем при помощи зубила и молотка отворачиваем болты. Снимаем кожух замка зажигания, весть этот «пластик» рулевой колонки. Получили доступ к замку зажигания и его личинке, ну и колодке с проводами.
Как снять замок зажигания – пошаговая инструкция.
Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:
После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.
Устройство замка
Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.
Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.
Что не следует забывать при работе?
При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.
Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.
Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.
Наши преимущества
- Работаем круглосуточно. Всегда готовы быстро ответить на любой вопрос.
- Идеальное сочетание цены и качества независимо от марки, попавшей в беду машины.
- Возможность выезда мастера по адресу заказчика в удобное для него время.
- Высокая квалификация персонала, умение находить быстрое решение любых проблем с минимальными затратами.
- На любой тип ремонта даем гарантии. Исправляем неисправности любой сложности.
- Бесплатно диагностируем замки дверей, багажников и зажигания.
Обратившись к нам за помощью можно не переживать. Мы быстро найдем причину и устраним последствия. Мастер работает с выездом на место поломки! Замок зажигания будет исправно служить на протяжении длительного времени.
Источник статьи: http://xn—-8sban6b6a.xn--p1ai/remont/snyatie-lichinki-zamka-zazhiganiya.html
