Двигатель Toyota 4VZ-FE

Двигатель 4VZ-FE – классическая «шестерка» с V-образным расположением цилиндров. Агрегат от Toyota завоевал место под капотом всего одной модели – Toyota Camry Prominent. Также мотор устанавливали в японский аналог Камри – Toyota Windom. Выпускался двигатель с 1991 по 1996 год, его можно назвать переходным к более современным версиям.

Предназначался мотор только для японского рынка, как и большинство представителей серии. Тем не менее, в России сегодня много данных агрегатов, привезенных вместе с Камри и Виндомами, а также установленных в качестве детали для свапа. Контрактные двигатели также доступны, судя по обилию объявлений. Цена контрактника стартует с 30 000 рублей.

Технические характеристики мотора 4VZ-FE

В начале 90-х годов шестицилиндровые агрегаты стали культовыми, производили их многие компании. Но у Тойота получилось это лучше остальных. Мотор имеет классическую конструкцию и довольно простую систему. Минимум сложных датчиков и электронных приборов, простые и обслуживаемые детали навесного оборудования делают двигатель важным для истории развития корпорации.

Технические характеристики агрегата следующие:

Ресурс двигателя указан усредненный до первого капитального ремонта. По своей сути этот мотор не ломается, на большом пробеге достаточно отремонтировать ГБЦ, проверить и настроить показатели ДМРВ (самого слабого узла агрегата).

Расход топлива зависит от стиля езды, как и для всех двигателей V6. ДВС не сильно ругается на плохой бензин, но лучше не рисковать. При обслуживании придерживайтесь рекомендаций Тойота по маслам и фильтрам.

Замена ремня ГРМ 1 раз в 90 000 км избавит от переживаний по поводу возможного разрыва. Двигатель выживает после такой неприятности, но не стоит испытывать судьбу.

Главные преимущества «шестерки» 4VZ от Toyota

1. Неприхотливый к условиям работы. Агрегат можно эксплуатировать практически везде. Он не чувствителен к высоким и низким температурам, отлично заводится.
2. Инжектор. Традиционная система впрыска MPI без модных в то время экспериментов делает узел подачи топлива в мотор очень сильной стороной агрегата.
3. Ровность работы даже на большом пробеге. После 300 000 км двигатель работает ровно, отлично заводится, нет проблем с блоком и поршневой группой.
4. Высокая надежность. Достаточно вовремя и качественно обслуживать агрегат, чтобы вообще не испытывать никаких проблем до окончания заявленного выше ресурса.
5. Возможность тюнинга. Как минимум, можно приобрести комплект турбины и увеличить мощность и крутящий момент на 20-30%. Также можно поработать с коллектором, выхлопной, форсунками.
6. Мало мелких поломок. Этот мотор при нормальном выборе будет экономить ваше время и ваши деньги. Он не заставит постоянно ездить на сервис и оставлять там свои средства.

Какие есть недостатки у 4VZ-FE?

Несмотря на всю простоту и практичность агрегата, неприятные стороны у него также есть. Во-первых, после 100 000 км движок начинает проявлять неслабый аппетит к маслу. Масложор остановить сложно. Требуется постоянная настройка ДВС, регулировка клапанов, так как нет гидрокомпенсаторов. Система впрыска иногда сильно богатит смесь, но тут нужно смотреть проблемы с ЭБУ, а не только с инжектором.

• очень дорогие запчасти и комплектующие для ремонта, стоимость не соответствует возрасту;
• крепежные части коленвала нередко изнашиваются, приходится менять всю деталь в сборе;
• замена свечей требуется часто, чтобы сохранить комфорт работы силовой установки;
• возможен перегрев из-за отказа одного из штатных вентиляторов системы охлаждения;
• случались трещины ГБЦ из-за пробитой прокладки, ее лучше сразу ставить новую при покупке ДВС;
• навесное оборудование не все надежное, из строя нередко выходит ГУР и рейка, генератор, стартер.

Но при рассмотрении проблем и недостатков силового агрегата 4VZ-FE стоит учитывать его возраст. Это заслуженный двигатель, который приносит больше пользы, чем проблем. Сама по себе «шестерка» вряд ли доставит проблемы, если при выборе контрактного мотора вы проверите оборудование и не станете платить деньги за уже изношенный агрегат.

Выводы и мнения о двигателе от Toyota

Начало 1990-х характеризуется постепенным переходом Тойота от вечных миллионников к более скромным по своему ресурсу агрегатам. 4VZ-FE уже сложно назвать миллионником, но он все еще предлагает возможность проводить капитальный ремонт. Довольно большой расход топлива компенсируется высокой мощностью и хорошей приемистостью в движении.

В качестве свапа можно выбрать более современную линейку двигателей. Но если у вас Windom или Camry 1990-1996 лет выпуска, то свап на этот V6 выглядит вполне грамотным решением.

Источник статьи: http://motorist.expert/seria-vz/4vz-fe.html

Система зажигания — описание конструкции Toyota Camry

На четырехцилиндровых двигателях 5S-FE и шестицилиндровых двигателях 3VZ-FE установлена электронная система зажигания с распределителем. На двигателях 1MZ-FE V6 установ лена электронная система зажигания без распределителя.

Система зажигания с распределителем зажигания

Бесконтактная система зажигания четырехцилиндровых двигателей

Электронная бесконтактная система зажигания шестицилиндровых двигателей 3VZ–FE V6

Распределитель зажигания шестицилиндрового двигателя

1 – корпус; 2 – уплотнительное кольцо круглого сечения; 3 – зажим крепления; 4 – уплотнительное кольцо круглого сечения; 5 – ротор распределителя; 6 – крышка распределителя

Распределитель зажигания четырехцилиндровых двигателей

1 – уплотнительное кольцо круглого сечения; 2 – корпус распределителя; 3 – конденсатор; 4 – прокладка; 5 – провода; 6 – крышка распределителя; 7 – ротор распределителя; 8 – защитный чехол катушки зажигания; 9 – катушка зажигания.

Бесконтактная система зажигания с распределителем состоит из замка зажигания, аккумулятора, блока зажигания, датчика, катушки, проводов, распределителя зажигания и свеч зажигания. Система зажигания управляется блоком электронного управления ECM. Блок ЕСМ использует входы от различных датчиков, чтобы вычислить требуемую установку угла опережения зажигания и время накопления энергии на катушке зажигания.

Система зажигания без распределителя зажигания

Электрическая схема системы зажигания для двигателя 1MZ-FE V6 без распределителя зажигания

Система зажигания без распределителя зажигания включает датчик положения распределительного вала, датчик угла поворота коленчатого вала, 6 катушек зажигания и блок зажигания.

При работе с системой зажигания выполняйте следующие требования:

• не включайте зажигание на время более 10 секунд при неработающем двигателе;
• не соединяйте с массой клеммы катушки зажигания, т.к. это может привести к выходу из строя блока управления зажиганием или катушки зажигания;
• не отсоединяйте аккумулятор при работающем двигателе;
• постоянно проверяйте что блок управления зажиганием надежно соединен с массой.

Источник статьи: http://fuse2relay.ru/sistema-zazhiganiya-opisanie-konstrukcii-toyota-camry-ups

Как мы за искру боролись или 3VZ-E дорестайл ВВ провода и крышка трамблёра.

Всем доброго времени суток.Лето закончилось, дела ушли на второй план, теперь можно и в БЖ записи делать.

Тема сегодняшнего рассказала «Высоковольтные провода и крышка трамблёра на двигателе 3 VZ-E модель дорестайлинговая выпускалась с 1989 по 1991 г.».

С момента покупки автомобиля осенью 2015 г., не давала покоя не равномерная работа двигателя и пропуски зажигания. Исходные данные следующие:

-Двигатель до 1991г. (трамблёр так же дорестайлинговый)

А дальше пошёл жуткий колхоз:

-А крышка на трамблёре для моторов после 1991 г., (а трамблёр до 1991 г. напомню) плотно она не защёлкивается на посадочные места, стоит на перекос, с одной стороны зазор неплохой (вода и пыль попадают только так).Но двигатель работает, только «троит» и не развивает полной мощности.

-На трамблёрах до 1991 г., крышка и ВВ провода обычные (без защёлок), а вот на крышках после 1991 г., провода со специальными защёлками. И как показала практика, крышки можно поменять местами, а провода нет.

-Катушка стоит для мотора до 1991 г., а провода стояли с защёлками, центральный провод туда засунуть кто-то придумал не хитрый способ зафиксировать всё это обрезками медной проволоки, контакт сами понимаете «фиговый» получился, но работало.

Вот такая стояла крышка, держалась на двух болтиках из трёх:

Для наглядности ниже схема двух типов проводов.

Сначала я, по не знаю, долго разбирался, какой же всё таки у меня трамблёр, какая на нём должна стоят крышка и какие быть провода.Ситуацию осложняло то, что стоит контрактный мотор.Во всём разобравшись я стал заказывать новые запчасти с екзиста (в наличии у нас такого добра нет), и тут меня ждал следующий сюрприз.

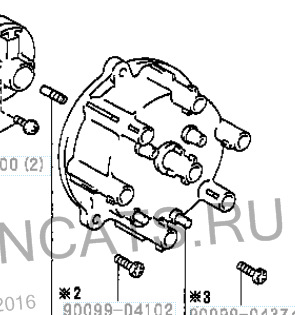

Крышку заказывал оригинальную Toyota 19101-65010 как обычно в коробке с надписью тойота лежит Denso да и фиг с ней.

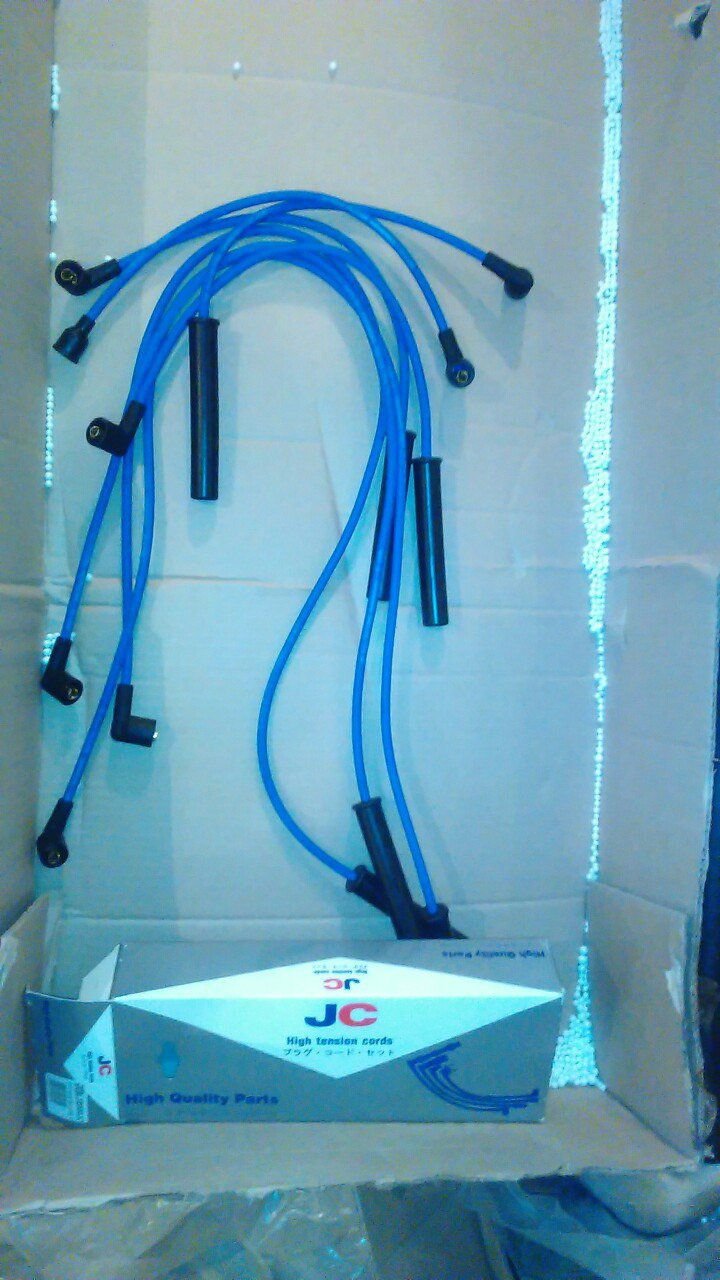

А вот с проводами беда оригинальный номер ВВ проводов на дорестайл Toyota 90919-21501, екзист выдаёт следующие заменители Seiwa 70061, Nipparts J5 382 039, Japan Cars J5 382 039 — и все эти заменители ерундаони на моторы после 1991 г. Заказывал один раз сам, а остальные два раза через менеджера магазина (на случай того может я что-то перепутал), но и менеджер слепо веря каталогу заказывал всё не то, каждый раз эти заказы ждали по 1-2 недели, а потом отсылали обратно.

На самом деле вся эта информация есть на форуме лендр крузер ру, но тема там довольно хорошо заспамлена и в ней много мусора, уже позже я прочитал её (после первой заказа проводов), там же нашёл номерок правильного заменителя Japan Cars L32000JC (оригинал дороговато) ещё раз повторюсь это номер проводов на трамблёры до 1991 г.

Такая вот история длинною в пару месяцев.Теперь имеем стабильное зажигание и авто стал хорошо отзываться на педаль газа. Провода эти силиконовые, всё лето отъездил на них пока полёт нормальный, не пробивают.

P/S Чую старые владельцы просто не смогли найти провода правильные на этот трамблёр и потому приколхозили что было.

Источник статьи: http://www.drive2.ru/l/456673909333296892/

Двигатель Toyota 4VZ-FE

2.5-литровый двигатель Тойота 4VZ-FE собирался с 1991 по 1996 годы на американском заводе концерна и ставился только на популярный седан Camry, а также его японский аналог Windom. По сути силовой агрегат являлся модернизированной версией своего предшественника 2VZ-FE.

В семейство VZ также входят двс: 1VZ‑FE, 2VZ‑FE, 3VZ‑E, 3VZ‑FE и 5VZ‑FE.

Технические характеристики мотора Toyota 4VZ-FE 2.5 литра

Вес двигателя 4VZ-FE по каталогу составляет 195 кг

Номер двигателя 4VZ-FE расположен на стыке блока с головкой

Расход топлива 4VZ-FE

На примере Toyota Windom 1993 года с автоматической коробкой переключения передач:

Аналогичные двигатели других производителей:

На какие автомобили ставился двигатель 4VZ-FE

Недостатки, поломки и проблемы Тойота 4VZ-FE

В результате пробоя прокладки и последующего перегрева часто трескались ГБЦ

Нередко виной перегрева являлся отказ ненадежного гидропривода вентилятора

Встречается ускоренный износ коренных шеек коленвала и шатунных вкладышей

Непросто и с поиском необходимых для ремонта запчастей, к тому же они дороги

Расход топлива тут великоват, а после 100 000 км обычно начинается масложор

Toyota Windom. Причины поломки

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Источник статьи: http://otoba.ru/dvigatel/toyota/4vz-fe.html

Toyota Windom VCV11 4VZ-FE расход 25 помогите

Опции темы

Поиск по теме

Toyota Windom VCV11 4VZ-FE расход 25 помогите

Прошу помощи советом,стал обладателем Toyota Windom 1994 года, V6 4VZ-FE 2.5 литра.В машине всё устраевает кроме нереального расхода и это в режиме пенсионер.Все свои машины обслуживал сам но эта вынесла мне мозг уже,не знаю куда смотреть.Двигатель работает ровно,обороты стабильные замечаний вообще нет.
Что было сделанно:
1)Диагностика на наличие ошибок-не обнаружено
2)промыл форсунки,дросель,рхх,проверил вольтаж на воздухомере всё в заводских нормах
3)Увидел что оторван провод лямбды на одной из голов,обрадовался что нашёл причину,но нет.Подсоеденив её на месту с неё не было сигнала не на разьёме диагностическом не просто на лямбде,заказал оригинал Denso,поставил и обнулил комп,начал кататься,расход не изменился,сигнал с новой лямбды от 0.7 до 0.9 v на холостом ходу,смесь очень богатая,сигнал лямбды со второй головы(её не менял)0.5 v в среднем,либо смесь в норме либо лямбда уже показывает погоду,хочу попробовать перекинуть их местами и сравнить.
4)Пало подозрение на регулятор давления топлива,что он заклинил в закрытом положении и насос во всю льёт в форсы,скинул обратку,бенз идёт,значит он работает,но всё равно надо померить давление в топливной системе.
Свечи стоят денсо иридивые на вид нормальные,но заказал новые,буду менять вместе с топливным фильтром,воздушный новый.
Может кто-то сталкивался с подобным и знает примерные способы решения данной проблемы,буду очень благодарен.

Последний раз редактировалось egorcha0494; 28.10.2015 в 21:11 .

Снова про расход
пост 7
А еще, если лезть в дебри, если по одному ряду цилиндров показывает богатую смесь, одной из причин может быть износ колец, в камеры сгорания попадает масляная пыль из картера, это тоже углеводороды (особенно если закоксован клапан вентиляции картера на клапанной крышке). Если на поршнях много нагара, и льют инжектора, топливо может не сгорать и пропитывать этот нагар, двигатель вроде работает ровно, но смесь богатая. То, что промыл форсунки, не говорит о том, что они не могут лить.
Компрессию мерил?
А еще там стоИт расходомер воздуха сказочного флюгерного типа, который очень не любит возраст. Нет возможности у кого-нибудь позаимствовать на пробу? Или может его кто-нибудь «накрутил»? Рядом с винтом регулировки холостого хода нанесено двузначное число. Оно косвенно указывает, каким было расстояние от верхней поверхности корпуса до плоской поверхности винта при напряжении VS, равном стандартному напряжению в момент, когда был отрегулирован объем воздуха, проходящего через перепускной канал, во время контроля расходомера на заводе. 20 лет назад :-). Например, если указано число 30, расстояние составляло 13,0 мм. Если 26 – расстояние было 12,6 мм. Цифра может быть вылита на поверхности резиновой заглушки.

Последний раз редактировалось KDA; 29.10.2015 в 03:21 .

Источник статьи: http://forums.drom.ru/toyota-general/t1152255741.html

Снова расход 3VZ-E

Семейство бензиновых ДВС серии VZ, производства компании Тойота, к которому относится двигатель 3VZ-E, впервые увидело свет осенью 1987 года. Стимулом послужили разработки ближайшего конкурента – корпорации Nissan, которая в 1983 году продемонстрировала на Токийской автомобильной выставке первый в Японии V-образный шестицилиндровый двигатель внутреннего сгорания. Типичный представитель семейства двигателей Nissan, VG представлял собой силовой агрегат, состоящий из металлического блока и алюминиевой головки блока цилиндров. Двенадцатиклапанный газораспределительный механизм был выполнен по схеме SOHC, общий объем цилиндров в серии колебался от 2.0 до 3.3 литра.

Ответный ход не заставил себя ждать. Бросив все силы на разработку, всего через четыре года, корпорация Тойота явила миру улучшенный вариант флагмана конкурента – бензиновый двигатель внутреннего сгорания 3VZ-E. Блок цилиндров для серии VZ изготавливался исключительно методом литья. При этом сразу формировались опорные элементы привода газораспределительного механизма. Разработка головки блока цилиндров была доверена компании Ямаха, которая блестяще справилась с задачей. Хорошие рабочие показатели мощности и крутящего момента сделали возможным использование двигателей как для грузовых, так и для легковых автомобилей.

Характеристики и особенности моторов

Мотор 3VZ имеет высокие технические характеристики. Простота конструкции позволяет ремонтировать и обслуживать мотор своими руками. Движок оснащён блоком V6 и двумя головками под 60 градусов.

Toyota 4Runner с мотором 3VZ.

На двигателе 3VZ используются две одновальные ГБЦ DOHC. Коленчатый вал имеет длинный ход.

По сравнению с 2VZ-FE, в 3-х литровом использован кованый коленвал с ходом 82 мм, новые поршни под степень сжатия 9.6. ГБЦ 3VZ изменены, впускные клапаны полностью переработаны и увеличены до 34 мм (были 33 мм), выпускные клапаны 27.3 мм, применены другие распредвалы. Характеристики распредвалов 3VZ-FE: фаза 230/230, подъем 7.85/7.6 мм. На впуске использован новый впускной коллектор с системой изменения длины ACIS.

Блок цилиндров и головка блока 3VZ .

Рассмотрим, основные технические характеристики 3VZ:

Снова расход 3VZ-E

В субботу промыл золотник вентиляции картера (был сильно загажен).

— закрутил регулировочный винт ХХ, до упора,

— снял гофрированную трубку воздуховода, что подходит к ДЗ,

— заткнул резиновой пробкой канал клапана управления частотой вращения ХХ в (ДЗ),

— поставил обратно гофрированную трубку воздуховода.

Ключ на СТАРТ и привет, двигатель не заводится! Выкручиваю регулировочный винт ХХ на 3-и оборота, на СТАРТ, завелся 500 об., выкручиваю винт ХХ и выставляю 800 об. В ДЗ слышен «шип» проходящего воздуха по перепускному каналу.

Снял гофрированную трубку воздуховода, нашел вход перепускного канала, выкрутил винт регулировки ХХ и стал промывать канал. Столько грязи – такое ощущение, что он был полностью забит. Сколько смог смыл грязи, снял резиновую пробку, собрал ДЗ, подсоединил воздуховод, регулировочный винт ХХ полностью закручен.

Ключ на СТАРТ, завелся, обороты прыгнули до 1300, затем постепенно снизились до 600, вот думаю в чем проблема — перепускной канал был забит и воздух вынужден проходить по каналу клапана управления частотой вращения ХХ.

Но счастлив был недолго – проехав несколько км. обороты ХХ вернулись в прежний режим т.е. 900 об. при полностью закрученном регулировочном винте ХХ. Демпфер ДЗ я снял т.к. резиновый пыльник задубел и превратился в пластик!

Где то на форуме нашел описание регулировки расходомера воздуха.

….. расходомер напорного типа можно настроить — если открыть верхнюю крышку расходомера (там, где каталожные номера написаны) на корпусе воздушного фильтра. Увидишь там пружину, шестеренчатого вида регулировочку и пружинный фиксатор. При увеличении предварительного натяга пружины смесь обедняется), слонка отклоняется на меньший угол при одинаковом расходе воздуха), при уменьшении преднатяга — смесь обогащается.

Там же есть и байпасный канал для регулировки СО на хх. При регулировке расходомера канальчик лучше промыть и винт выставить в среднее положение. Регулировку проводить лучше на дороге (после примерной на стенде СО), методом последовательных заездов и сравнения характеристик автомобиля. При заездах газуешь капитально, крутишь мотор, а потом проверяешь цвет свечей и т.д. При разумном подходе проблем не бывает и эффект положительный обеспечен.

Основная беда таких расходомеров — износ резистивных дорожек потенциометра, но это тоже лечится.

При регулировке пружины заслонки считай зубчики, куда и сколько передвинул, легче жить будет потом.

И верно – до этого я крутанул шестеренчатое кольцо на четыре зуба против часовой стрелки, расход топлива увеличился, сейчас выставил на пять зубцов по часовой стрелке относительно первоначальной установки.

zubilo А как должны правильно быть подключены трубки к соленоиду повышения оборотов при включении кондея?

Неисправности и ремонт

Как и любой другой Тойотовский двигатель 3VZ имеет ряд недоработок и неисправностей:

Клин коленчатого вала 3VZ .

• Шум и треск. Стоит проверить муфту VVTi.
• Проблема с холостыми. Стоит проверить датчик РХХ и дроссельную заслонку на предмет засорения.
• Жор масла. Следуют померить компрессию.
• Перегрев. Меняем термостат и радуемся дальше.

Технические характеристики 5VZ-FE

БЦ остался от 3VZ-E. ЦПГ применена с увеличенным диаметром гильз с 87.5 мм до 93.5 мм. В отличие от одновальных ГРМ (SOHC) на 3VZ-E/FE, применены более совершенные головки DOHC, а также улучшенный ремень ГРМ. Для лучшего охлаждения масла установили маслоохладитель и улучшенный вентилятор системы охлаждения. Увеличение размеров ЦПГ привело к увеличению впускного коллектора, он стал длиннее чем у предшественника, а вместе с тем улучшена работа на малых оборотах. Выпускной коллектор также был изменён для обеспечения мощности. За счёт новшеств увеличились объём в 3.4 литра и степень сжатия 9.6. Проведено небольшое изменение системы зажигания и установка последовательного впрыска топлива (по примеру 1MZ). Движок поддаётся тюнингу. За счёт установки турбокомпрессора от компании TRD можно повысить мощность до 245 л. с. В 2004 году производство было прекращено, а на его смену начато производство более технологичного движка 1GR-FE.

Недостатки мотора 5VZ-FE

Более детально про недостатки мотора 5VZ-FE…

• Сложно произвести замену датчика массового расхода воздуха, а также выявить дефект этого датчика;
• Неправильное подключение высоковольтных проводов зажигания с несоблюдением порядка работы цилиндров
• Высокие цены на запасные части;
• Перегрев движка со всеми последствиями не редкость. Чугунный блок дольше отдаёт тепло и если не следить за исправной работой системы охлаждения двигателя (работа вентилятора системы охлаждения совместно с термостатом, работа крышки радиатора, трубки радиатора затянуты накипью, течь охлаждающей жидкости, состояние прокладки под головкой БЦ), то головки БЦ коробит от повышенной температуры и появляются трещины.

• — в плане эксплуатации, обслуживания и ремонта требует больших денег;
• — несмотря на имеющие слабые места и недостатки двигатель достаточно надёжен;
• — имеет большой запас живучести благодаря чугунному блоку;
• — при должном подходе к эксплуатации, своевременному техническому обслуживанию и ремонту мотор будет радовать своей работой долгие годы;
• — ресурс до первого или очередного капитального ремонта легко переваливает за 300 тыс. км.

P.S. Уважаемые владельцы авто с 5VZ-FE! В комментариях вы можете написать свои отзывы о моторе или задать вопрос.

Тюнинг двигателя Toyota 5VZ-FE

Чтобы решить существующие проблемы владельцы решаются на тюнинг. Разумеется, с учетом особенностей 5VZ-FE спортивный вариант из него не создать, поэтому с впуском-выпуском не стоит разбираться. Такая попытка будет стоить слишком дорого, поэтому рекомендуется применить другой способ тюнинга:

1. Закупить и применить компрессор кит от TRD. На новый придется раскошелиться, поэтому рекомендуется подыскать б/у модель, что позволит сэкономить и обеспечить установку.
2. Чтобы прибавить крутящий момент и достичь удивительных показателей в 250-260 л.с. рекомендуется использовать форсунки от 2JZ-GE.
3. Если еще заменить и шкив на 56 мм, то можно рассчитывать на увеличение показателя в 280 л.с., но в этом случае предстоит использовать 98 бензин. Покупка шкива 2.1 обеспечит давление 0.75 бар, что обеспечит 300 л.с. однако такой вариант обязывает обеспечить впрыск водометанола.
4. Установка спортивного выхлопа позволит к вышеуказанным показателям добавить еще 10 л.с.

Технические характеристики

Конструктивные особенности, достоинства и недостатки

Данный силовой агрегат представляет собой двухрядный V-образный шестицилиндровый двигатель с раздельными, по одной на каждый ряд, головками блоков цилиндров. Газораспределительный механизм, сконструированный по схеме SOHC, управляет двенадцатью впускными и выпускными клапанами. Привод ГМР – ременной, от коленчатого вала, расположенного в блоке цилиндров.

3VZ-E с установленным ГБО Из-за большого угла развала двигатель toyota 3VZ-E получился невысоким, но широким, что дает дополнительное преимущество при размещении в моторном отсеке автомобиля с низкой посадкой. К тому же, подобное взаимное расположение цилиндров позволяет добиться более равномерных интервалов поджога топливно-воздушной смеси.

Основным недостатком 3VZ-E считается его склонность к перегреву. При неправильной эксплуатации, или нарушении порядка доливания охлаждающей жидкости, может повести головки блоков цилиндров, что приводит к разрыву прокладки и потере герметичности. Халатно выполненный ремонт 3VZ-E только усугубляет ситуацию.

Склонность двигателя к чрезмерному поглощению бензина и масла объясняется скорей сроком эксплуатации (он снят с производства в 1997 году), нежели конструктивными просчетами. Дроссельная заслонка 3VZ-E за долгий период эксплуатации двигателя засоряется продуктами сгорания, что приводит к неравномерности хода автомобиля. Проблема легко устраняется очисткой загрязненной детали.

Источник статьи: http://dixtorg.ru/avtobrendy/3vze-dvigatel.html

Двгатель 1VZ на 4VZ замена

Опции темы

Поиск по теме

Двгатель 1VZ на 4VZ замена

Накрылся двигатель на моем «промененте» 1vz,капиталить хлопотно и не дешево.В нашем околотке вналичае только 4vz,и по цене он дешевле на 10т. Есть опыт у кого-нибудь? Любая информация буду благодарен!

Последний раз редактировалось Леха 24; 14.05.2011 в 13:14 .

слушай.поменял с 1vz на4vz,пропала 4скорость.а так в общем ни чего,даже отлично.а со скоростью надо думать.говорят датчик надо настраивать?

А комп менял? Если менял то с проводами(жгутом) или без?

Когда то тоже этой проблемой болен был, кстати, внизу в списке похожих тем моя есть, но полностью не раскрыта осталась, а жаль.

я год назад купил прома с заменным мотором 1vz на 4VZ с мозгами от 1vz тупил страшно и кушал много пришлось менять комп,естественно переделывать всю проводку,потом ещё две недели ездил по лучшим электрикам горда в поисках причины отсечки на 4000 об причина оказалась в несовместимости компа и комутатора,поставил комутатор от 1gz(он такой же как на 4vz) и всё заработало,но жрать меньше не стал!

1gz-fe — это двигатель с тойоты сенчури, 5 литров объема, если что.

1gz-ge это маркообразные 2,5 литра

(тут такой бодрый посыл в сторону изучения матчасти) GZ и JZ не надо путать!

прошу прощения у меня на 1g переклинило но я думаю что все бы поняли у меня был марк с таким мотором но было это давно забыл как правильно пишется

Последний раз редактировалось gar9671; 17.05.2011 в 09:24 .

А «жрать» это сколько? И сколько 4vz ест в штатном варианте?

В общем заказал 4vz c oбвесом, компом и проводами,поставлю поделюсь.Был и1vz но с 21 кузова, старичек, не решился брать .

привет всем. короче ребят столкнулся я с такой проблемой и сейчас осуществляю установку 4vz от виндома вместо 1vz кузов vzv30. короче заморочки присутствуют, надо полностью переварить выпуск или полностью где то от виндома найти (я переварил), правое крепление немного другое, придется верхний кожух грм и все крепление поставить от старого двигателя 1vz. датчик давления масла пока не пойму где на косе находится ( косу проводов на двигатель надо от проминента ставить на котором 4vz стоит и комп) коса от виндома в салон по фишкам не подходит вообще. коробка полностью подходит от проминента. от виндома коробка чуть другая. и короба ОБЯЗАТЕЛЬНО должна быть 540, 140 это шляпа и она в основном на старых промиках стоит и не подходит к 30 кузову, мозги не прочитают тупо ее. ну вот думаю и все, есть конечно кое какие еще заморочки по крепам, но критического нет ничего. надеюсь мой ответ кому нибудь поможет.

Источник статьи: http://forums.drom.ru/toyota-camry-vista/t1151586835.html

Для Тойотоводов! Эволюция ДВС! ч.1

Букв Очень Много! …Может Вам будет интересно!

Этот краткий обзор посвящен распространенным двигателям Toyota 1990-2000-х годов. Данные основаны на опыте, статистике, отзывах владельцев и ремонтников. Несмотря на критичность оценок, следует помнить: даже относительно неудачный тойотовский двигатель надежнее многих творений местного автопрома и стоит на уровне большинства мировых образцов.

A · E · G · S · FZ · JZ · MZ · RZ · TZ · VZ · UZ · AZ · NZ · SZ · ZZ · AR · GR · NR · TR · UR · ZR · Diesel · Общие замечания
С момента начала массового ввоза в рф японских автомобилей сменилось уже несколько условных поколений двигателей Toyota:
— 1-я волна (1970-е — начало 1980-х) — теперь уже надежно забытые моторы старых серий (R, V, M, T, Y, K, ранние A и S).
— 2-я волна (вторая половина 1980-х — конец 1990-х) — тойотовская классика (поздние A и S, G, JZ), основа репутации фирмы.
— 3-я волна (с конца 1990-х) — «революционные» серии (ZZ, AZ, NZ). Характерные особенности — легкосплавные («одноразовые») блоки цилиндров, изменяемые фазы газораспределения, цепной привод ГРМ, внедрение ETCS.
— 4-я волна (со второй половины 2000-х) — эволюционное развитие предыдущего поколения (серии ZR, GR, AR). Характерные особенности — DVVT, версии с Valvematic, гидрокомпенсаторы.

«A» (R4, ремень)
Двигатели серии A по распространенности и надежности делят первенство с серией S. Что касается механической части, то трудно найти более удачно сконструированные моторы. При этом они имеют хорошую ремонтопригодность и не создают проблем с запасными частями. Устанавливались на автомобили классов «C» и «D» (семейства Corolla/Sprinter, Corona/Carina/Caldina).

4A-FE — самый распространенный двигатель серии, без существенных изменений выпускался с 1988 года, не имеет выраженных конструктивных дефектов
5A-FE — вариант с уменьшенным рабочим объемом, до сих пор производится на китайских заводах для тойот азиатского рынка и совместных моделей
7A-FE — поздняя модификация с увеличенным рабочим объемом

В оптимальном серийном варианте 4A-FE и 7A-FE шли на семейство Corolla. Однако, будучи установлены на автомобили линейки Corona/Carina/Caldina, они со временем получили систему питания типа LeanBurn, предназначенную для сгорания обедненных смесей и помогающую экономить японское топливо при спокойной езде и в пробках (подробнее про конструктивные особенности — см. «Toyota 4A-FE Lean Burn», на какие именно модели устанавливался LB — см. «Lean Burn на двигателях Toyota серии «A» ). Но японцы изрядно «подгадили» рядовому рф-потребителю — многие обладатели этих движков сталкиваются с так называемой «проблемой LB», проявляющейся в виде характерных провалов на средних оборотах, причину которых толком установить и излечить не удается — то ли виновато низкое качество местного бензина, то ли проблемы в системах питания и зажигания (к состоянию свечей и высоковольтных проводов эти движки особенно чувствительны), то ли все вместе — но иногда обедненная смесь просто не поджигается.

Небольшие дополнительные минусы — склонность к повышенному износу постелей распредвалов, не-плавающие поршневые пальцы, формальные сложности с регулировкой зазоров во впускных клапанах, хотя в целом работать с этими двигателями весьма удобно.

«Двигатель 7A-FE LeanBurn низкооборотный, и он даже тяговитее 3S-FE за счет максимума момента при 2800 оборотах»
Выдающаяся тяговитость на низких оборотах мотора 7A-FE именно в версии LeanBurn — одно из распространенных заблуждений. У всех гражданских движков серии A «двугорбая» кривая крутящего момента — с первым пиком на 2500-3000 и вторым на 4500-4800 об/мин. Высота этих пиков почти одинакова (разница укладывается едва ли не в 5 Нм), но у STD двигателей получается чуть выше второй пик, а у LB — первый. Причем абсолютный максимум момента у STD все равно оказывается больше (157 против 155). Теперь сравним с 3S-FE. Максимальные моменты 7A-FE LB и 3S-FE тип’96 составляют 155/2800 и 186/4400 Нм соответственно. Но если взять характеристику в целом, то 3S-FE при тех самых 2800 оборотах выходит на момент 168-170 Нм, а 155 Нм выдает уже в районе 1700-1900 оборотов.

4A-GE 20V — форсированный мотор для малых «приспортивленных» моделей заменил в 1991 году предыдущий базовый двигатель всей серии A (4A-GE 16V). Чтобы обеспечить мощность в 160 л.с., японцы использовали головку блока с 5-ю клапанами на цилиндр, систему VVT (первое применение изменяемых фаз газораспределения на тойотах), редлайн тахометра на 8 тысячах. Минус — такой двигатель будет неизбежно сильнее «ушатан» по сравнению со средним серийным 4A-FE того же года, поскольку и в Японии изначально покупался не для экономичной и щадящей езды. Более серьезны требования к бензину (высокая степень сжатия) и к маслам (привод VVT), так что предназначен он в первую очередь тому, кто знает и понимает его особенности.

За исключением 4A-GE, двигатели успешно питаются бензином с октановым числом 91 (в том числе и LB, для которого требования по ОЧ даже мягче). Система зажигания — с распределителем («трамблерная») у серийных вариантов и DIS-2 (Direct Ignition System, по одной катушке зажигания для каждой пары цилиндров) у поздних LB.

Двигатель V
N M CR D×S RON IG VD
4A-FE 1587 110/6000 145/4800 9.5 81.0×77.0 91 трам. нет
4A-FE LB 1587 105/5600 139/4400 9.5 81.0×77.0 91 DIS-2 нет
4A-GE 16V 1587 140/7200 147/6000 10.3 81.0×77.0 95 трам. нет
4A-GE 20V 1587 165/7800 162/5600 11.0 81.0×77.0 95 трам. да
4A-GZE 1587 165/6400 206/4400 8.9 81.0×77.0 95 трам. нет
5A-FE 1498 102/5600 143/4400 9.8 78.7×77.0 91 трам. нет
7A-FE 1762 118/5400 157/4400 9.5 81.0×85.5 91 трам. нет
7A-FE LB 1762 110/5800 150/2800 9.5 81.0×85.5 91 DIS-2 нет
8A-FE 1342 87/6000 110/3200 9.3 78.7.0×69.0 91 трам. —

*Сокращения и условные обозначения:
V — рабочий объем [см3]
N — максимальная мощность [л.с. при об/мин]
M — максимальный крутящий момент [Нм при об/мин]
CR — степень сжатия
D×S — ход поршня × диаметр цилиндра [мм]
RON — рекомендуемое производителем октановое число бензина
IG — тип системы зажигания
VD — соударение клапанов и поршня при разрушении ремня/цепи привода ГРМ

**Здесь и далее приведены ТТХ позднейших модификаций двигателей.

«E» (R4, ремень)
Основная «малолитражная» серия двигателей. Использовались на моделях классов «B», «C», «D» (семейства Starlet, Tercel, Corolla, Caldina).

4E-FE — базовый двигатель серии
5E-FE — вариант с увеличенным рабочим объемом
5E-FHE — ранняя версия, с высоким редлайном и системой изменения геометрии впускного коллектора (для увеличения максимальной мощности)
4E-FTE — отдельно стоит выделить турбоверсию, которая превращала Starlet GT в «бешеную табуретку»

С одной стороны, критических мест у этой серии совсем немного, с другой — слишком заметно она уступает в долговечности серии A. Характерны очень слабые сальники коленвала и меньший ресурс цилиндро-поршневой группы, к тому же, формально не подлежащей капремонту. Хотя всегда следует помнить о том, что мощность двигателя должна соответствовать классу автомобиля — поэтому вполне подходящий на Tercel, 4E-FE уже слаб для Corolla, а 5E-FE — для Caldina. Работая на максимуме возможностей, они имеют меньший ресурс и сильный износ по сравнению с движками бóльших объемов на тех же самых моделях.

Минимальные требования к бензину для обычных модификаций — 91-й. Система зажигания — трамблерная, на последних вариантах (с 1997 г.) — DIS-2.

Двигатель V
N M CR D×S RON IG VD
4E-FE 1331 86/5400 120/4400 9.6 74.0×77.4 91 DIS-2 нет*
4E-FTE 1331 135/6400 160/4800 8.2 74.0×77.4 95 трам. нет
5E-FE 1496 89/5400 127/4400 9.8 74.0×87.0 91 DIS-2 нет
5E-FHE 1496 115/6600 135/4000 9.8 74.0×87.0 91 трам. нет
* В нормальных условиях соударения клапанов и поршней не происходит, однако при неблагоприятных обстоятельствах (см. ниже) контакт возможен.

«G» (R6, ремень)
1G-FE — один из лучших тойотовских двигателей и бывший лидер неформального рейтинга надежности. Устанавливался на заднеприводные модели класса «E» (семейства Mark II, Crown).

Следует обратить внимание, что под одним именем существуют два фактически разных двигателя. В оптимальном виде — отработанном, надежном и без технических изысков — двигатель выпускался в 1990-98 годах (1G-FE тип’90). Из недостатков — привод маслонасоса ремнем ГРМ, что явно не идет на пользу последнему (при холодном пуске с сильно загустевшим маслом возможен перескок ремня или срезание зубьев, ни к чему и лишние сальники, протекающие внутрь кожуха ГРМ), и традиционно слабый датчик давления масла. В целом отличный агрегат, однако не стоит требовать от машины с этим двигателем динамики гоночного болида.

В 1998 году движок был радикально изменен — за счет увеличения степени сжатия и максимальных оборотов мощность выросла на 20 л.с., но достигнуто это было дорогой ценой. Двигатель получил систему VVT, систему изменения геометрии впускного коллектора (ACIS), бестрамблерное зажигание и дроссельную заслонку с электронным управлением (ETCS). Самые серьезные изменения затронули механическую часть — здесь сохранилась только общая компоновка и часть размеров. Полностью изменилась конструкция и начинка головки блока, появился гидронатяжитель ремня, обновился блок цилиндров и вся цилиндро-поршневая группа, изменился коленвал. Необходимо отметить, что по большей части запчастей 1G-FE тип’90 и тип’98 невзаимозаменяемы. Кроме того, клапана при обрыве ремня ГРМ теперь стали гнуться. Надежность и ресурс нового двигателя безусловно снизились, но главное — от легендарной неубиваемости, простоты обслуживания и неприхотливости в нем осталось одно название.

Двигатель V
N M CR D×S RON IG VD
1G-FE тип’90 1988 140/5700 185/4400 9.6 75.0×75.0 91 трам. нет
1G-FE тип’98 1988 160/6200 200/4400 10.0 75.0×75.0 91 DIS-6 да

«S» (R4, ремень)
Наиболее удачная и проверенная серия моторов, а с учетом их массовости — вообще лучшие тойотовские двигатели. Устанавливались на автомобили классов «D» (семейства Corona, Vista), «E» (Camry, Mark II), минивэны и вэны (Ipsum, TownAce), паркетники (RAV4, Harrier).

3S-FE — базовый двигатель серии — мощный, надежный и неприхотливый. Без характерных недостатков, за исключением некоторой шумности, «замедленного поступления масла к распредвалам при запуске» и расхода масла на угар у пожилых (с пробегом за 200 т.км) моторов. Конструктивные минусы для обслуживания — перегружен ремень ГРМ, приводящий также помпу и масляный насос, движок неудобно расположен под капотом (завален к моторному щиту). Лучшие модификации двигателя выпускались в 1990-96 годах, но появившаяся в 1996-м обновленная версия уже не могла похвастать прежней беспроблемностью. К серьезным дефектам следует отнести случающиеся, особенно на типе’96, обрывы шатунных болтов с последующим появлением «кулака дружбы».

4S-FE — вариант с уменьшенным рабочим объемом, по конструкции и в эксплуатации полностью аналогичен 3S-FE. Его характеристик достаточно большинству моделей, но он совершенно не подходит для семейства Mark II.

3S-GE — форсированный двигатель с «головкой блока разработки Yamaha», выпускавшийся во множестве вариантов с разной степенью форсировки и различной сложностью конструкции для приспортивленных моделей на базе D-класса. Его версии были в числе первых тойотовских двигателей с VVT, и первыми — с DVVT (Dual VVT — система изменения фаз газораспределения на впускном и выпускном распредвалах).

3S-GTE — турбированный вариант. Нелишне вспомнить недостатки наддувных двигателей: стоимость эксплуатации (лучшее масло и минимальная периодичность его замен), сложность в обслуживании и ремонте, относительно низкий ресурс форсированного двигателя, ограниченный ресурс турбин. При прочих равных условиях следует помнить: японский покупатель брал турбодвижок не для езды «в булочную», поэтому вопрос об остаточном ресурсе мотора и машины в целом всегда будет открытым, втройне это критично для автомобиля с пробегом по рф.

3S-FSE — версия с непосредственным впрыском (D4), самый плохой бензиновый мотор в гамме. Пример того, как легко неуемной жаждой совершенствования превратить отличный движок в кошмар. Брать автомобили именно с этим двигателем однозначно не рекомендуется. Или, если это так уж кажется неизбежным, следует реально представлять, с чем столкнется владелец, как и за сколько сможет его периодически восстанавливать, а главное — зачем ему нужны эти проблемы.
Основная проблема — износ ТНВД, в результате которого значительное количество бензина попадает в картер двигателя, что ведет к катастрофическому износу коленвала и всех прочих «трущихся» элементов. Во впускном коллекторе из-за работы системы EGR накапливается большое количество нагара, влияющего на возможность запуска. «Кулак дружбы» из-за обрыва шатунных болтов — стандартный конец карьеры для множества 3S-FSE (дефект официально признан производителем… в апреле 2012 года). Впрочем, проблем хватает и по остальным системам двигателя, имеющего мало общего с нормальными моторами серии S.

5S-FE — версия с увеличенным рабочим объемом. Недостаток — как на большинстве бензиновых двигателей объемом более двух литров, японцы применили здесь балансирный механизм с шестеренным приводом (неотключаемый и сложно регулируемый), что не могло не сказаться на общем уровне надежности.

Система зажигания — трамблерная на ранних моторах, с середины 1996 года DIS-2 или DIS-4. Бензин — 91-й для гражданских модификаций и, желательно, 95-й для форсированных.

Двигатель V
N M CR D×S RON IG VD
3S-FE 1998 140/6000 186/4400 9,5 86.0×86.0 91 DIS-2 нет
3S-FSE 1998 145/6000 196/4400 11,0 86.0×86.0 91 DIS-4 да
3S-GE vvt 1998 190/7000 206/6000 11,0 86.0×86.0 95 DIS-4 да
3S-GTE 1998 260/6000 324/4400 9,0 86.0×86.0 95 DIS-4 да*
4S-FE 1838 125/6000 162/4600 9,5 82.5×86.0 91 DIS-2 нет
5S-FE 2164 140/5600 191/4400 9,5 87.0×91.0 91 DIS-2 нет

«FZ» (R6, цепь+шестерни)
Замена старой серии F, добротный классический двигатель большого объема. Устанавливался на тяжелые джипы (Land Cruiser 80.100).

Двигатель V
N M CR D×S RON IG VD
1FZ-FE 4477 224/4600 387/3600 9.0 100.0×95.0 92 DIS-3 —

«GZ» (V12, цепь)
Серьезной фирме положено иметь собственный V12 — Тойота устанавливает свой с 1997 г. на представительский Century. Особенности — легкосплавный гильзованный блок цилиндров, система VVT, продублированные для каждого полублока системы впрыска и зажигания.

Двигатель V
N M CR D×S RON IG VD
1GZ-FE 4996 280/5200 480/4000 10.5 81.0×80.8 95 DIS-6/12 —

«JZ» (R6, ремень)
Массовая топ-серия 1990-х, в разных вариантах устанавливалась на все легковые заднеприводные модели Toyota (семейств Mark II, Crown).

1JZ-GE — базовый двигатель, для внутреннего рынка.
2JZ-GE — «всемирный» вариант с увеличенным рабочим объемом.
1JZ-GTE, 2JZ-GTE — турбонаддувные версии большой мощности (без ограничителя 300-320 л.с.).
1JZ-FSE, 2JZ-FSE — варианты с непосредственным впрыском.

Не имели существенных недостатков, очень надежны при грамотной эксплуатации и надлежащем уходе. Минус — привод всех навесных агрегатов одним длинным ремнем с гидронатяжителем, не отличающимся долговечностью. Стоить отметить, что движки JZ чувствительны к влаге, особенно в версии DIS-3, поэтому мыть не рекомендуется.

После модернизации в 1995-96 гг. двигатели получили систему VVT и бестрамблерное зажигание, стали немного экономичнее и тяговитее. Казалось бы, это один из тех редких случаев, когда обновленный тойотовский мотор не слишком потерял в надежности. Однако неоднократно приходилось не только слышать о проблемах свежих JZ с шатунно-поршневой группой, но и видеть последствия прихвата поршней с последующим их разрушением и загибом шатунов.

Двигатель V
N M CR D×S RON IG VD
1JZ-FSE 2491 200/6000 250/3800 11,0 86.0×71.5 95 DIS-3 да
1JZ-GE 2491 196/6000 255/4000 10,5 86.0×71.5 95* DIS-3 нет**
1JZ-GTE 2491 280/6200 380/2400 9,0 86.0×71.5 95 DIS-3 нет
2JZ-FSE 2997 220/5600 300/3600 11,3 86.0×86.0 95 DIS-3 да
2JZ-GE 2997 225/6000 300/4400 10,5 86.0×86.0 95* DIS-3 нет**
2JZ-GTE 2997 280/5600 470/3600 9,0 86.0×86.0 95 DIS-3 нет
* — большой опыт эксплуатации говорит о возможности спокойного использования 92-го
** — в модификациях тип’90 и тип’96, вопрос о тип’99 остается открытым

«MZ» (V6, ремень)
Одними из первых провозвестников «третьей волны» стали V-образные шестерки для исходно-переднеприводных автомобилей класса «E» (Camry), а также паркетников и вэнов на их базе (Harrier/RX300, Kluger/Highlander, Estima/Alphard).

1MZ-FE, 2MZ-FE — улучшенная замена серии VZ. Легкосплавный гильзованный блок цилиндров не предполагает возможности капитального ремонта с расточкой под ремонтный размер, отмечется склонность к коксованию масла и усиленному нагарообразованию из-за напряженных тепловых режимов и особенностей охлаждения. С этим, а также с не слишком грамотной эксплуатацией, связаны и случаи механического разрушения таких моторов. На 2MZ-FE и поздних версиях 1MZ-FE применялся механизм изменения фаз газораспределения.

3MZ-FE — вариант с увеличенным рабочим объемом, предназначенный в основном для внешнего (американского) рынка

Двигатель V
N M CR D×S RON IG VD
1MZ-FE тип’95 2995 210/5400 290/4400 10,0 87.5×83.0 91 DIS-3 нет
1MZ-FE vvt 2995 215/5800 300/4400 10,5 87.5×83.0 95 DIS-6 да
2MZ-FE vvt 2496 200/6000 245/4600 10,8 87.5×69.2 95 DIS-3 да
3MZ-FE vvt 3311 234/5600 328/3600 10,8 92.0×83.0 95 DIS-6 да

«RZ» (R4, цепь)
Базовые бензиновые двигатели продольного расположения для средних джипов и вэнов (семейства HiLux, LC Prado, HiAce).

3RZ-FE — самая большая рядная четверка в тойотовской гамме, в целом характеризуется положительно, можно обратить внимание лишь на переусложненный привод ГРМ и балансирного механизма. Система зажигания на ранних версиях — трамблерная, на поздних — DIS-4 (отдельная катушка зажигания для каждого цилиндра). Двигатель нередко устанавливался на модели горьковского и ульяновского автозаводов рф-ии. Что до потребительских свойств, то главное не рассчитывать на высокую тяговооруженность достаточно тяжелых моделей, оснащенных этим мотором.

Двигатель V
N M CR D×S RON IG VD
2RZ-E 2438 120/4800 198/2600 8.8 95.0×86.0 91 трам. -*
3RZ-FE 2693 150/4800 235/4000 9.5 95.0×95.0 91 DIS-4 -*
* — здесь и далее, для двигателей с цепным приводом ГРМ случай не рассматривается (однако при обрыве, проскакивании или неправильной установке цепи в подавляющем числе случаев клапана гнутся)

«TZ» (R4, цепь)
Двигатель горизонтального расположения, предназначенный специально для размещения под полом кузова (Estima/Previa 10.20). Такая компоновка заставила сильно усложнить привод навесных агрегатов (осуществляется карданной передачей) и систему смазки (нечто вроде «сухого картера»). Отсюда же возникли и большие сложности при проведении любых работ на двигателе, склонность к перегреву, чувствительность к состоянию масла. Как и почти все, связанное с Эстимой первого поколения — пример создания проблем на пустом месте.

2TZ-FE — базовый двигатель серии.
2TZ-FZE — менее распространенная форсированная версия с механическим нагнетателем (supercharger).

Двигатель V
N M CR D×S RON IG VD
2TZ-FE 2438 135/5000 204/4000 9.3 95.0×86.0 91 трам. —
2TZ-FZE 2438 160/5000 258/3600 8.9 95.0×86.0 91 трам. —

«UZ» (V8, ремень)
На протяжении почти двух десятков лет — топовая серия двигателей Toyota, предназначенная для больших заднеприводников бизнес-класса (Crown, Celsior) и тяжелых джипов (LC 100.200, Tundra/Sequoia). Весьма удачные моторы с хорошим запасом прочности. В 2000-ых получили изменяемые фазы газораспределения.

Двигатель V
N M CR D×S RON IG VD
1UZ-FE 3968 280/6200 402/4000 10.5 87.5×82.5 95 DIS-8 —
2UZ-FE 4663 235/4800 422/3600 9.6 94.0×84.0 95 DIS-8 —
2UZ-FE vvt 4663 288/5400 448/3400 10.0 94.0×84.0 95 DIS-8 —
3UZ-FE 4292 280/5600 430/3400 10.5 91.0×82.5 95 DIS-8 —

«VZ» (V6, ремень)
В целом неудачная серия двигателей, которая быстро и почти полностью сошла со сцены. Устанавливались на переднеприводные машины бизнес-класса (Camry) и средние джипы (HiLux, LC Prado).

Показали себя ненадежными и капризными: изрядная любовь к бензину, немногим меньшая — к поеданию масла, склонность к перегреву (который обычно приводит к короблению и трещинам головки блока цилиндров), повышенный износ коренных шеек коленвала, изощренный гидропривод вентилятора. И ко всему — относительная редкость и высокая стоимость запчастей.

5VZ-FE — использовался с 1995 года на моделях HiLux Surf / LC Prado 185/90.210/120 и больших вэнах семейства HiAce. Этот двигатель оказался лучшим в серии и достаточно неприхотливым.

Двигатель V
N M CR D×S RON IG VD
1VZ-FE 1992 135/6000 180/4600 9.6 78.0×69.5 91 трам. да
2VZ-FE 2507 155/5800 220/4600 9.6 87.5×69.5 91 трам. да
3VZ-E 2958 150/4800 245/3400 9.0 87.5×82.0 91 трам. нет
3VZ-FE 2958 200/5800 285/4600 9.6 87.5×82.0 95 трам. да
4VZ-FE 2496 175/6000 224/4800 9.6 87.5×69.2 95 трам. да
5VZ-FE 3378 185/4800 294/3600 9.6 93.5×82.0 91 DIS-3 да

«AZ» (R4, цепь)
Представитель 3-й волны — «одноразовых» двигателей с легкосплавным блоком, заменивших серию S. Устанавливались на модели классов «C», «D», «E» (семейства Corolla, Premio, Camry), вэны на их базе (Ipsum, Noah, Estima), паркетники (RAV4, Harrier, Highlander).

Подробно о конструкции и проблемах — см. в новом большом обзоре «Серия AZ».

Наиболее серьезный и массовый дефект — самопроизвольное разрушение резьбы под болты крепления головки блока цилиндров, приводящее к нарушению герметичности газового стыка, повреждению прокладки и всем вытекающим последствиям.

Двигатель V
N M CR D×S RON IG VD
1AZ-FE 1998 150/6000 192/4000 9.6 86.0×86.0 91 DIS-4 —
1AZ-FSE 1998 152/6000 200/4000 9.8 86.0×86.0 91 DIS-4 —
2AZ-FE 2362 156/5600 220/4000 9.6 88.5×96.0 91 DIS-4 —
2AZ-FSE 2362 163/5800 230/3800 11.0 88.5×96.0 91 DIS-4 —

«NZ» (R4, цепь)
Замена серий E и A, устанавливались на модели классов «B», «C», «D» (семейства Vitz, Corolla, Premio).

Подробнее о конструкции — см. в новом обзоре «Серия NZ».

Несмотря на то, что двигатели серии NZ конструктивно похожи на ZZ, достаточно форсированы и работают даже на моделях класса «D», тем не менее из всех двигателей 3-й волны их можно считать самыми беспроблемными.

Двигатель V
N M CR D×S RON IG VD
1NZ-FE 1496 109/6000 141/4200 10.5 75.0×84.7 91 DIS-4 —
2NZ-FE 1298 87/6000 120/4400 10.5 75.0×73.5 91 DIS-4 —

«SZ» (R4, цепь)
Серия SZ своим происхождением обязана отделению Daihatsu и является самостоятельным и довольно любопытным «гибридом» двигателей 2-й и 3-й волны. Устаналивались на модели класса «B» (семейство Vitz, родственные модели Daihatsu). Подробнее о конструкции — см. «Серия SZ. Переходный вариант».
К недостаткам можно отнести случающийся иной раз перескок цепи ГРМ, неизбежно приводящий к повреждению клапанов.

Двигатель V
N M CR D×S RON IG VD
1SZ-FE 997 70/6000 93/4000 10.0 69.0×66.7 91 DIS-4 —
2SZ-FE 1296 87/6000 116/3800 11.0 72.0×79.6 91 DIS-4 —
3SZ-VE 1495 109/6000 141/4400 10.0 72.0×91.8 91 DIS-4 —

«ZZ» (R4, цепь)
Очередное поколение двигателей пришло на смену старой доброй серии A после 1998 года. Устанавливались на модели классов «C» и «D» (семейства Corolla, Premio), паркетники (RAV4) и минивэны.

Классический «одноразовый» (с алюминиевым гильзованным блоком) двигатель новой волны с системой VVT. Основная массовая проблема — повышенный расход масла на угар, вызванный конструктивными особенностями.

Подробно о конструкции и проблемах — см. в обзоре «Серия ZZ. Без права на ошибку».

1ZZ-FE — базовый и наиболее распространенный двигатель серии.
2ZZ-GE — форсированный двигатель с VVTL (VVT плюс система изменения высоты подъема клапанов первого поколения), который имеет мало общего с базовым мотором. К сожалению, это самый «нежный» и недолговечный из заряженных моторов Toyota. Подробнее о конструкции — см. «2ZZ-GE. Апофеоз».
3ZZ-FE, 4ZZ-FE — версии для моделей европейского рынка. Особый недостаток — отсутствие японского аналога не позволяет приобрести бюджетный контрактный мотор.

Двигатель V
N M CR D×S RON IG VD
1ZZ-FE 1794 127/6000 170/4200 10.0 79.0×91.5 91 DIS-4* —
2ZZ-GE 1795 190/7600 180/6800 11.5 82.0×85.0 95 DIS-4 —
3ZZ-FE 1598 110/6000 150/4800 10.5 79.0×81.5 95 DIS-4 —
4ZZ-FE 1398 97/6000 130/4400 10.5 79.0×71.3 95 DIS-4 —
* — за исключением ранних вариантов с DIS-2

«AR» (R4, цепь)
Новая среднеразмерная серия двигателей поперечного расположения с DVVT, дополняющая и заменяющая 2AZ-FE. Устанавливается на модели класса «D» (семейство Camry) и паркетники (RAV4, Highlander, RX).
Поскольку моторы AR появились позже других родственных серий и устанавливаются на меньшее количество моделей, список характерных дефектов пока предельно краток: стук приводов VVT при запуске, течь помпы системы охлаждения. Подробнее о конструкции — см. «Серия AR».

Двигатель V
N M CR D×S RON IG VD
1AR-FE 2672 182/5800 246/4700 10.0 89.9×104.9 91 DIS-4 —
2AR-FE 2494 179/6000 233/4000 10.4 90.0×98.0 91 DIS-4 —

Источник статьи: http://www.drive2.ru/b/2257358/

Toyota Windom VCV11 4VZ-FE расход 25 помогите

Опции темы

Поиск по теме

Toyota Windom VCV11 4VZ-FE расход 25 помогите

Прошу помощи советом,стал обладателем Toyota Windom 1994 года, V6 4VZ-FE 2.5 литра.В машине всё устраевает кроме нереального расхода и это в режиме пенсионер.Все свои машины обслуживал сам но эта вынесла мне мозг уже,не знаю куда смотреть.Двигатель работает ровно,обороты стабильные замечаний вообще нет.
Что было сделанно:
1)Диагностика на наличие ошибок-не обнаружено
2)промыл форсунки,дросель,рхх,проверил вольтаж на воздухомере всё в заводских нормах
3)Увидел что оторван провод лямбды на одной из голов,обрадовался что нашёл причину,но нет.Подсоеденив её на месту с неё не было сигнала не на разьёме диагностическом не просто на лямбде,заказал оригинал Denso,поставил и обнулил комп,начал кататься,расход не изменился,сигнал с новой лямбды от 0.7 до 0.9 v на холостом ходу,смесь очень богатая,сигнал лямбды со второй головы(её не менял)0.5 v в среднем,либо смесь в норме либо лямбда уже показывает погоду,хочу попробовать перекинуть их местами и сравнить.
4)Пало подозрение на регулятор давления топлива,что он заклинил в закрытом положении и насос во всю льёт в форсы,скинул обратку,бенз идёт,значит он работает,но всё равно надо померить давление в топливной системе.
Свечи стоят денсо иридивые на вид нормальные,но заказал новые,буду менять вместе с топливным фильтром,воздушный новый.
Может кто-то сталкивался с подобным и знает примерные способы решения данной проблемы,буду очень благодарен.

Последний раз редактировалось egorcha0494; 28.10.2015 в 21:11 .

Снова про расход
пост 7
А еще, если лезть в дебри, если по одному ряду цилиндров показывает богатую смесь, одной из причин может быть износ колец, в камеры сгорания попадает масляная пыль из картера, это тоже углеводороды (особенно если закоксован клапан вентиляции картера на клапанной крышке). Если на поршнях много нагара, и льют инжектора, топливо может не сгорать и пропитывать этот нагар, двигатель вроде работает ровно, но смесь богатая. То, что промыл форсунки, не говорит о том, что они не могут лить.
Компрессию мерил?
А еще там стоИт расходомер воздуха сказочного флюгерного типа, который очень не любит возраст. Нет возможности у кого-нибудь позаимствовать на пробу? Или может его кто-нибудь «накрутил»? Рядом с винтом регулировки холостого хода нанесено двузначное число. Оно косвенно указывает, каким было расстояние от верхней поверхности корпуса до плоской поверхности винта при напряжении VS, равном стандартному напряжению в момент, когда был отрегулирован объем воздуха, проходящего через перепускной канал, во время контроля расходомера на заводе. 20 лет назад :-). Например, если указано число 30, расстояние составляло 13,0 мм. Если 26 – расстояние было 12,6 мм. Цифра может быть вылита на поверхности резиновой заглушки.

Последний раз редактировалось KDA; 29.10.2015 в 03:21 .

Источник статьи: http://forums.drom.ru/toyota-general/t1152255741.html

Порядок работы цилиндров 4vz fe

Двигатель Toyota 4VZ-FE

Двигатель 4VZ-FE – классическая «шестерка» с V-образным расположением цилиндров. Агрегат от Toyota завоевал место под капотом всего одной модели – Toyota Camry Prominent. Также мотор устанавливали в японский аналог Камри – Toyota Windom. Выпускался двигатель с 1991 по 1996 год, его можно назвать переходным к более современным версиям.

Предназначался мотор только для японского рынка, как и большинство представителей серии. Тем не менее, в России сегодня много данных агрегатов, привезенных вместе с Камри и Виндомами, а также установленных в качестве детали для свапа. Контрактные двигатели также доступны, судя по обилию объявлений. Цена контрактника стартует с 30 000 рублей.

Технические характеристики мотора 4VZ-FE

В начале 90-х годов шестицилиндровые агрегаты стали культовыми, производили их многие компании. Но у Тойота получилось это лучше остальных. Мотор имеет классическую конструкцию и довольно простую систему. Минимум сложных датчиков и электронных приборов, простые и обслуживаемые детали навесного оборудования делают двигатель важным для истории развития корпорации.

Технические характеристики агрегата следующие:

Ресурс двигателя указан усредненный до первого капитального ремонта. По своей сути этот мотор не ломается, на большом пробеге достаточно отремонтировать ГБЦ, проверить и настроить показатели ДМРВ (самого слабого узла агрегата).

Расход топлива зависит от стиля езды, как и для всех двигателей V6. ДВС не сильно ругается на плохой бензин, но лучше не рисковать. При обслуживании придерживайтесь рекомендаций Тойота по маслам и фильтрам.

Замена ремня ГРМ 1 раз в 90 000 км избавит от переживаний по поводу возможного разрыва. Двигатель выживает после такой неприятности, но не стоит испытывать судьбу.

Главные преимущества «шестерки» 4VZ от Toyota

1. Неприхотливый к условиям работы. Агрегат можно эксплуатировать практически везде. Он не чувствителен к высоким и низким температурам, отлично заводится.
2. Инжектор. Традиционная система впрыска MPI без модных в то время экспериментов делает узел подачи топлива в мотор очень сильной стороной агрегата.
3. Ровность работы даже на большом пробеге. После 300 000 км двигатель работает ровно, отлично заводится, нет проблем с блоком и поршневой группой.
4. Высокая надежность. Достаточно вовремя и качественно обслуживать агрегат, чтобы вообще не испытывать никаких проблем до окончания заявленного выше ресурса.
5. Возможность тюнинга. Как минимум, можно приобрести комплект турбины и увеличить мощность и крутящий момент на 20-30%. Также можно поработать с коллектором, выхлопной, форсунками.
6. Мало мелких поломок. Этот мотор при нормальном выборе будет экономить ваше время и ваши деньги. Он не заставит постоянно ездить на сервис и оставлять там свои средства.

Какие есть недостатки у 4VZ-FE?

Несмотря на всю простоту и практичность агрегата, неприятные стороны у него также есть. Во-первых, после 100 000 км движок начинает проявлять неслабый аппетит к маслу. Масложор остановить сложно. Требуется постоянная настройка ДВС, регулировка клапанов, так как нет гидрокомпенсаторов. Система впрыска иногда сильно богатит смесь, но тут нужно смотреть проблемы с ЭБУ, а не только с инжектором.

• очень дорогие запчасти и комплектующие для ремонта, стоимость не соответствует возрасту;
• крепежные части коленвала нередко изнашиваются, приходится менять всю деталь в сборе;
• замена свечей требуется часто, чтобы сохранить комфорт работы силовой установки;
• возможен перегрев из-за отказа одного из штатных вентиляторов системы охлаждения;
• случались трещины ГБЦ из-за пробитой прокладки, ее лучше сразу ставить новую при покупке ДВС;
• навесное оборудование не все надежное, из строя нередко выходит ГУР и рейка, генератор, стартер.

Но при рассмотрении проблем и недостатков силового агрегата 4VZ-FE стоит учитывать его возраст. Это заслуженный двигатель, который приносит больше пользы, чем проблем. Сама по себе «шестерка» вряд ли доставит проблемы, если при выборе контрактного мотора вы проверите оборудование и не станете платить деньги за уже изношенный агрегат.

Выводы и мнения о двигателе от Toyota

Начало 1990-х характеризуется постепенным переходом Тойота от вечных миллионников к более скромным по своему ресурсу агрегатам. 4VZ-FE уже сложно назвать миллионником, но он все еще предлагает возможность проводить капитальный ремонт. Довольно большой расход топлива компенсируется высокой мощностью и хорошей приемистостью в движении.

В качестве свапа можно выбрать более современную линейку двигателей. Но если у вас Windom или Camry 1990-1996 лет выпуска, то свап на этот V6 выглядит вполне грамотным решением.

Двигатель Toyota 5VZ-FE (3.4 л. DOHC)

Toyota 5VZ-FE — это 3,4 л (3378 куб.см.) V6, четырехтактный двигатель с водяным охлаждением наддува, изготовляемый в Toyota Motor Corporation с 1995 по 2004.

Двигатель 5VZ-FE имеет 6 цилиндров в V-образном расположении под углом крена 60 °. 5VZ-FE оснащен чугунным блоком цилиндров с коленчатым валом с четырьмя подшипниками и двумя алюминиевыми головками с двумя распределительными валами (DOHC) и четырьмя клапанами на каждый цилиндр (всего 24).

Двигатель Toyota 5VZ-FE оснащен системой SFI (последовательный многопортовый впрыск топлива) и системой зажигания «Система прямого зажигания» (DIS) с тремя катушками (одна катушка для двух цилиндров). Двигатель также оснащен «Electronic Spark Advance» (ESA), который использует ECM для определения момента зажигания на основе сигналов от датчиков и регулировки времени в ответ на детонацию двигателя.

Диаметр цилиндра составляет 93,5, ход поршня — 82,0 мм. Степень сжатия составляет 9,6: 1. Двигатель Toyota 5VZ-FE производит 193 л.с. (142 кВт; 190 л.с.) при 4800 об/мин максимальной мощности и 298 Н · м (30,4 кг · м) при 3600 об/мин максимального крутящего момента.

Разбивка кода двигателя выглядит следующим образом:

• двигатель 5 — 5 поколения
• VZ — семейство двигателей
• F — Экономичный узкоугольный DOHC
• E — многоточечный впрыск топлива

Блок цилиндров 5VZ-FE

Двигатель 5VZ-FE имеет чугунный блок цилиндров с глубокими юбками в V-образном расположении под углом крена 60 °. Порядок запуска этого двигателя 1–2–3–4–5–6. Коленчатый вал поддерживается 4 подшипниками.

Двигатель 5VZ-FE имеет чугунный коленчатый вал. Коленчатый вал оснащен 5 противовесами, для LandCruiser Prado (серия 90) коленчатый вал имеет девять противовесов и двухрежимный демпфер. Диаметр основного шатуна коленчатого вала составляет 64 000, а диаметр шатуна составляет 55 000 мм.

В двигателе использовались кованые, спеченные шатуны и алюминиевые поршни с полностью плавающими поршневыми пальцами. Каждый поршень оснащен двумя компрессорами и одним масляным контрольным кольцом. Диаметр цилиндра составляет 93,5, ход поршня — 82,0 мм. Степень сжатия составляет 9,6: 1.

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

• Шаг 1: 61 Нм; 6,2 кг · м
• Шаг 2. Поверните болты на 90 °.

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

• Шаг 1: 25 Нм; 2,5 кг · м
• Шаг 2. Поверните болты на 90 °.

Болт шкива коленчатого вала

ГБЦ 5VZ-FE

ГБЦ изготовлена ​​из алюминиевого сплава. Двигатель 5MZ-FE имеет конструкцию DOHC с двумя верхними распределительными валами, по четыре клапана на цилиндр (два впускных и два выпускных клапана). Впускные распределительные валы приводятся в движение ремнем, а выпускные распределительные валы приводятся в движение с помощью зубчатых передач от впускных распределительных валов. Продолжительность впуска составляет 226 °, а продолжительность выпуска — 226 °. Размер запаса топливных форсунок составляет 276 см 2 в минуту.

Процедура затяжки головки и характеристики крутящего момента:

• 12 остроконечных головок Шаг 1: 34 Нм; 3,5 кг · м
• Шаг 2. Поверните все болты на 90 °
• Шаг 3. Поверните все болты еще на 90 °
• Утопленная головка: 18 Нм; 1,8 кг · м

Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.

Источник статьи: http://medwegonok.ru/poryadok-raboty-tsilindrov-4vz-fe/
