крышка подшипника – 120 Нм (коренной) и 60 Н м (шатунный)

головка цилиндров – три стадии 42 Нм, 106 Нм + 90°

В таблице приведено описание параметров базовой карбюраторной версии 4218.10. В других моторах используется другое навесное оборудование, изменены схемы выпускного и впускного тракта, системы впрыска.

Источник статьи: http://vmyatynnet.ru/remont-i-servis/dvigatel-4218.html

Карбюратор на УАЗ с УМЗ-421 двигателем — какой лучше поставить

Многие сообщества любителей бездорожья кишат вопросами о том, какой карбюратор лучше поставить на УАЗ с 421 двигателем. Основным критерием является расход топлива в загородном режиме, т.к. до бездорожья нужно сначала добраться. Повышенная тяга мотора и сниженный расход горючки несовместимы, по этим причинам каждый владелец, думающий какой карбюратор поставить на УАЗ с двигателем УМЗ 421 делает выбор под конкретные нужды.

Изначально автомобили Ульяновского производителя комплектовались карбом однокамерной модификации К-131, затем с совершенствованием технологий появился к 126. Последней модификацией штатного устройства подачи бензина является карбюратор К 151 на УАЗ 421 двигатель. Главное понимать, что даже новое устройство может нестабильно работать при несоблюдении элементарных правил эксплуатации. Устройство системы подачи горючей смеси в цилиндры содержит главный элемент под названием диффузор, через него производится подача бензина к цилиндрам.

Основные причины замены карбюратора

Главной причиной замены штатного устройства является его сложная конструкция. Некоторые владельцы заменяют карбюратор 421 двигателя УАЗ предшественником модели 126, такой подход целесообразен для автовладельцев, исполняющих ремонт своими руками. Более простая конструкция и отсутствие излишних узлов позволяют быстро отремонтировать карбюратор на 421 двигатель УАЗ, по экономии топлива он не отличается от 151 модели.

Для владельцев авто марки УАЗ, предпочтительны динамические показатели при преодолении внедорожных препятствий. Для более хороших показателей разгона и отдачи, устанавливается карбюраторы 135 модификации. Система отличается параллельным открытием заслонок, что позволяет улучшить качество смеси, но не отражается при расходе бензина в положительную сторону.

Необходимо понимать, что любая переделка сулит проблемы с подключением электрических частей. Некоторые модификации могут не подходить по конструкции, что приведет к проблемам подключения воздушного фильтра. Последовательность работы клапанов холостого хода, эконостата, требуют правильного подключения и проверки режима работы.

Какой карбюратор на УАЗ с двигателем 421 лучше поставить

На основании специалистов, проводивших немалое количество времени в подборе для ответа на вопрос, какой карбюратор поставить на УАЗ с 421 двигателем, выбрано три наиболее удачные конструкции. Важно отметить, что показания расхода топлива не сильно отличаются, затраты могут не окупиться.

Самый распространенный вариант, лидирующий по числу положительных отзывов является карбюратор Солекс на УАЗ двигатель 421 от авто Нива Тайга. При установке данной конструкции, движок полностью раскрывает свой потенциал, простаивая пробуксовывают все четыре колеса. Максимальная скорость может достигать 150 км/час, параметры расхода бензина колеблются от 9 до 12 литров на 100 км пути.

Популярностью пользуется штатное устройство, из-за отсутствия финансовых вложений для замены. Одним из главных недостатков является сложное обслуживание и настройка. Модель К-151Е пользуется популярностью, ввиду полной отдачи ДВС при правильной настройке. Расход топлива варьируется в пределах 11-12 литров при смешанном режиме езды. Ульяновским производителем поставляется нормальный механизм, способный наполнять камеру сгорания в полном объеме.

Установка модификации ДААЗ позволит определить, какой карбюратор поставить на 421 двигатель УАЗ. Возможно проводить техническое обслуживание без головных болей, т.к. обладает простотой обслуживания и доступными расходниками.

Основные плюсы установки жигулевского механизма:

• Отличный пуск ДВС зимой;
• Стабильная работа, экономичный расход топлива при умеренном режиме эксплуатации;
• Отсутствие глобальных переделок при решении заменить УМЗ 421 карбюратор;
• Хорошая тяга при пониженных оборотах.

Диаметр каналов и диффузоров не позволяет в полной мере развить потенциал силового агрегата. Поэтому ДААЗ карбюраторы на 421 двигатель не применяются к автомобилям, подвергаемым нагрузкам или при использовании в сельской местности.

Установка

Автовладельцы часто производят работы своими руками с применением гаражных средств. После того, как владелец определился, какой карбюратор лучше на 421 двигатель УАЗ, производится инсталляция устройства. Карбюратор на УМЗ 421 не исключение, тем более, что замена штатного устройства не составит особого труда. Для плавного хода необходимо сделать механизм педали газа тросиковым, а также переделать тягу подсоса.

Модификации ДААЗ потребуют большего вмешательства. Посадочные отверстия не совпадают со шпильками с впускным коллектором, это придает значительные трудности для неопытных мастеров при установке. Механизм акселератора и подсоса также необходимо переделать, существуют готовые варианты на авто разборах.

Перед установкой бывшего в употреблении карбюратора на УМЗ 421, необходимо тщательно промыть корпус и внутренние детали, заменить все уплотнители. Не рекомендуется устанавливать жиклеры из ремкомплекта, размер лучше всего подбирать после установки на мотор. Существует множество разновидностей систем подачи горючей смеси от солекс. Не все модели подходят к параметрам уаза, важно изучить конструктивные особенности перед установкой и совместимость узлов.

Настройка

Настройка карбюратора на УАЗ с двигателем 421 производится в специальных условиях с помощью газоанализатора. Специалисты подскажут, какие параметры необходимо изменить, возможно провести подбор жиклеров необходимого размера на месте. Своими руками установить правильные настройки может не получится, т.к. размеры каналов отличаются от заводских, требуется точный подход.

Перед процессом необходимо проверить топливную систему и узлы зажигания автомобиля. Засоренные фильтры грубой очистки бензина могут пагубно влиять на работу ДВС, выдавать неверные результаты при регулировке. Уазик с карбюратором от солекс может прослужить долго и надежно без частой регулировки.

Источник статьи: http://prokarbyrator.ru/zamena-karbyuratora/kakoj-luchshe-postavit-karbyurator-na-uaz-s-umz-421-dvigatelem.html

Установил К88 на 421-ый двигатель.

Поставил себе карбюратор К-88 на 421-ый двигатель. Восторг.

По порядку: с момента покупки стоял на двигателе К151-С. Какую цель преследовал предыдущий хозяин неизвестно, но карб был уже поезженный, ХХ не держал, закусывало вторую ДЗ, и подошва гнутая была. Купил как положено этому двигателю, К151-Е. Отстроить ему ХХ не смог — глох при сбросе газа, да и плавали. Предпринимал разные попытки по советам Светлова, бестолку. Перешел на ДААЗ 4178-30. Сразу начитавшись Уазбуки подготовил его «по Агафону» и в целом устраивал — тяга была, ХХ хоть и плавал, но не глох, даже почти провал устранил. Поэтому успокоился и так ездил. Что объединяло оба этих карба — на регулировки отзывались слабо.

Тут соконферентник из Питера existancet делится впечатлениями от установленного К89, приобретенного у carburetork135 , который их дорабатывает. Я впечатлился отзывами и не откладывая в долгий ящик приобрел у Сергея К88.
Согласование, оплата, доставка — все четко. Ну и техническая поддержка по телефону и советы по настройке — все это в комплекте )))

Ставится легко и непринужденно (короткие шпильки также были в комплекте):
1. только пришлось из листа железа болгаркой вырезать и согнуть кронштейн для троса газа, т.к. направление тросика — по движению, а не поперек как раньше было. У кого тяги — все штатно.
2. ушки были заботливо спилены — воздуховод наделся без вопросов
3. нужен бензопровод длинее, потому что штуцер смотрит вправо по ходу движения
Все остальное штатно.

Впечатления:
1. Карбюратор очень легко настраивается, несмотря на два винта качества — обе камера открываются одновременно. Реакции на винты мгновенные.
2. ХХ стабилен и не плавает. при сбросе газа не глохнет.
3. Чувствуется тяга — по снегу на третьей с газом в пол с 10 кмч буксует, ДААЗ такое не показывал.
4. на четвертой с 30кмч разгоняется бодро.
5. в режиме колбасни на гонке не переливает, не чихает, обороты не повышаются.

Был на соревнованиях — ощущения что не хватает тяги не было. Снега по яйца, но понижайку включал только в местах где нужно было филигранное маневрирование. Колею в поле прокладывает на второй, второй раз проезд по ней — уже третья.

Расход — по трассе 18 литров: 80 кмч, обороты 3000, военные мосты, 33-колеса ХТ.
Предыдущий замер делал на колхозных мостах и 31-х МТ — 16 литров. Как поставил вояки и 33 колеса, расход не измерял, но полагаю был уже больше 16-ти.
В режиме гонки слопал 50 литров за 6 часов: гонка была динамичная, постоянно обороты 2500-300.
Таким образом огромного увеличения расхода, как опасаются — нет. В пределах погрешности.

Источник статьи: http://www.drive2.ru/l/522478030988247392/

Карбюратор на УАЗ с УМЗ-421 двигателем — какой лучше поставить

Одними из самых популярных российских внедорожников еще с советских времен по праву считаются автомобили UAZ в различных исполнениях и модификациях. Они отличаются неприхотливостью, доступностью и широкими возможностями для ремонта собственными силами. Поскольку эти автомобили – в особенности старых моделей – не слишком экономичны, многие задумываются над вопросом: чем заменить штатный карбюратор УАЗ 31514 или другой модели?

Как добиться уменьшения расхода топлива при сохранении замечательных ходовых качеств машины? В то же время уже достаточное количество владельцев авто марки UAZ решили для себя эти вопросы, интернет пестреет многочисленными отзывами об установке самых разных моделей карбюраторов на свой УАЗ 31514 или УАЗ 3303. Рассмотрим возможные варианты замены карбюраторов от разных производителей, таких как ПеКар (карбюраторный завод, г. Санкт-Петербург) и ДААЗ (Димитровградский автоагрегатный завод).

Карбюратор на УАЗ с УМЗ-421 двигателем — какой лучше поставить

Многие сообщества любителей бездорожья кишат вопросами о том, какой карбюратор лучше поставить на УАЗ с 421 двигателем. Основным критерием является расход топлива в загородном режиме, т.к. до бездорожья нужно сначала добраться. Повышенная тяга мотора и сниженный расход горючки несовместимы, по этим причинам каждый владелец, думающий какой карбюратор поставить на УАЗ с двигателем УМЗ 421 делает выбор под конкретные нужды.

Изначально автомобили Ульяновского производителя комплектовались карбом однокамерной модификации К-131, затем с совершенствованием технологий появился к 126. Последней модификацией штатного устройства подачи бензина является карбюратор К 151 на УАЗ 421 двигатель. Главное понимать, что даже новое устройство может нестабильно работать при несоблюдении элементарных правил эксплуатации. Устройство системы подачи горючей смеси в цилиндры содержит главный элемент под названием диффузор, через него производится подача бензина к цилиндрам.

Процесс регулировки К126Г на УАЗ «Буханка»

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

стабильность в работе насоса-ускорителя;

установка нового минимального значения холостого хода;

контроль за качеством крепёжных соединений в карбюраторе УАЗ;

сокращение расхода горючего в разных режимах эксплуатации;

увеличение/уменьшение заданного уровня топлива в поплавковой камере;

проверка результативности срабатывания экономайзера;

регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Видеоинструкция: регулировка К126Г

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

На холодном двигателе закрутить винты качества до упора.

После этого каждый из них открутить ровно на три оборота.

Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Основные причины замены карбюратора

Главной причиной замены штатного устройства является его сложная конструкция. Некоторые владельцы заменяют карбюратор 421 двигателя УАЗ предшественником модели 126, такой подход целесообразен для автовладельцев, исполняющих ремонт своими руками. Более простая конструкция и отсутствие излишних узлов позволяют быстро отремонтировать карбюратор на 421 двигатель УАЗ, по экономии топлива он не отличается от 151 модели.

Для владельцев авто марки УАЗ, предпочтительны динамические показатели при преодолении внедорожных препятствий. Для более хороших показателей разгона и отдачи, устанавливается карбюраторы 135 модификации. Система отличается параллельным открытием заслонок, что позволяет улучшить качество смеси, но не отражается при расходе бензина в положительную сторону.

Необходимо понимать, что любая переделка сулит проблемы с подключением электрических частей. Некоторые модификации могут не подходить по конструкции, что приведет к проблемам подключения воздушного фильтра. Последовательность работы клапанов холостого хода, эконостата, требуют правильного подключения и проверки режима работы.

Устройство карбюратора К126Г

Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:

Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.

Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей

Карбюратор К126Г состоит из нескольких основных компонентов:

устройство дозирования горючего для первой камеры;

устройство дозирования горючего для второй камеры;

Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.

Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора

Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Какой карбюратор на УАЗ с двигателем 421 лучше поставить

На основании специалистов, проводивших немалое количество времени в подборе для ответа на вопрос, какой карбюратор поставить на УАЗ с 421 двигателем, выбрано три наиболее удачные конструкции. Важно отметить, что показания расхода топлива не сильно отличаются, затраты могут не окупиться.

Самый распространенный вариант, лидирующий по числу положительных отзывов является карбюратор Солекс на УАЗ двигатель 421 от авто Нива Тайга. При установке данной конструкции, движок полностью раскрывает свой потенциал, простаивая пробуксовывают все четыре колеса. Максимальная скорость может достигать 150 км/час, параметры расхода бензина колеблются от 9 до 12 литров на 100 км пути.

Популярностью пользуется штатное устройство, из-за отсутствия финансовых вложений для замены. Одним из главных недостатков является сложное обслуживание и настройка. Модель К-151Е пользуется популярностью, ввиду полной отдачи ДВС при правильной настройке. Расход топлива варьируется в пределах 11-12 литров при смешанном режиме езды. Ульяновским производителем поставляется нормальный механизм, способный наполнять камеру сгорания в полном объеме.

Установка модификации ДААЗ позволит определить, какой карбюратор поставить на 421 двигатель УАЗ. Возможно проводить техническое обслуживание без головных болей, т.к. обладает простотой обслуживания и доступными расходниками.

Основные плюсы установки жигулевского механизма:

• Отличный пуск ДВС зимой;
• Стабильная работа, экономичный расход топлива при умеренном режиме эксплуатации;
• Отсутствие глобальных переделок при решении заменить УМЗ 421 карбюратор;
• Хорошая тяга при пониженных оборотах.

Диаметр каналов и диффузоров не позволяет в полной мере развить потенциал силового агрегата. Поэтому ДААЗ карбюраторы на 421 двигатель не применяются к автомобилям, подвергаемым нагрузкам или при использовании в сельской местности.

Извечный вопрос Уаза: какой карбюратор выбрать? — УАЗ 31519, 2.9 л., 2004 года на DRIVE2

Всем доброго времени суток!Давненько что-то я не обновлял БЖ: писать-то особенно нечего было!Но теперь есть повод — карбюратор!Завод-изготовитель установил на 421 мотор карбюратор К151. Намучались мы с этим недокарбюратором.На холодную с полтычка заводился, бывало даже без подсоса, а вот на горячую просто беда — крутить надо было секунд 10 с выжатой педалью газа — ПОЗОРИЩЕ! Детонация уже замучала, глушил на скорости. Расход топлива был литров 25, а то и 30 (правда на 33 колесах).С динамикой — не знаю, может после иномарки так кажется, но как будто кто-то за жопу держал, когда обороты уже большие! Мотор орет, а динамики нет! Правда в говнах не подводил, тянул нормально!

Плюнул и поставил ДААЗ 4178

и воздушный фильтр масляной очистки (вроде как самый крутой воздухан).По расходу топлива пока не скажу (проехал километра 3, пока тестил), но динамики значительно прибавилось. Прет как дурной — теперь звук ревущего мотора соответствует динамическим характеристикам. Заводится с полтычка, без работы педалью газа, как в холодном, так и в горячем состоянии, провалов вроде нет пока. Да, и детонации пока не было.Посмотрим, что с расходом будет — надеюсь хотя бы до 20 литров.

Установка

Автовладельцы часто производят работы своими руками с применением гаражных средств. После того, как владелец определился, какой карбюратор лучше на 421 двигатель УАЗ, производится инсталляция устройства. Карбюратор на УМЗ 421 не исключение, тем более, что замена штатного устройства не составит особого труда. Для плавного хода необходимо сделать механизм педали газа тросиковым, а также переделать тягу подсоса.

Модификации ДААЗ потребуют большего вмешательства. Посадочные отверстия не совпадают со шпильками с впускным коллектором, это придает значительные трудности для неопытных мастеров при установке. Механизм акселератора и подсоса также необходимо переделать, существуют готовые варианты на авто разборах.

Перед установкой бывшего в употреблении карбюратора на УМЗ 421, необходимо тщательно промыть корпус и внутренние детали, заменить все уплотнители. Не рекомендуется устанавливать жиклеры из ремкомплекта, размер лучше всего подбирать после установки на мотор. Существует множество разновидностей систем подачи горючей смеси от солекс. Не все модели подходят к параметрам уаза, важно изучить конструктивные особенности перед установкой и совместимость узлов.

Сборка и установка карбюратора на место

Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.

Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.

Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.

Устанавливается фильтр, он фиксируется пробкой.

Воздушная заслонка в сборе подключается к месту работы.

Вставляется игла клапана и пружинка возврата.

Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.

После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.

Каждое подсоединение должно быть выполнено максимально надёжно

Настройка

Настройка карбюратора на УАЗ с двигателем 421 производится в специальных условиях с помощью газоанализатора. Специалисты подскажут, какие параметры необходимо изменить, возможно провести подбор жиклеров необходимого размера на месте. Своими руками установить правильные настройки может не получится, т.к. размеры каналов отличаются от заводских, требуется точный подход.

Перед процессом необходимо проверить топливную систему и узлы зажигания автомобиля. Засоренные фильтры грубой очистки бензина могут пагубно влиять на работу ДВС, выдавать неверные результаты при регулировке. Уазик с карбюратором от солекс может прослужить долго и надежно без частой регулировки.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Карбюратор на уаз 421 двигатель какой лучше

У меня сейчас устанавливается 421-й с карбом К-151Л. До этого был 451 с 24-й головой и с солексом 2141. Солекс нравился. Сейчас посмотрю что за зверь 151-й. И скорее всего поставлю солекс

Источник статьи: http://dixtorg.ru/avtobrendy/karbyurator-na-uaz-421-dvigatel.html

Двигатель умз 421800 технические характеристики

Владельцам отечественных внедорожников, способных преодолевать многие километры непростых российских трасс, знаком мотор УМЗ. Рассмотрим технические характеристики сердца таких автомобилей. Также описано краткое описание внутреннего устройства силового агрегата УМЗ-4218. На какие машины устанавливается этот двигатель, и как продлить его работоспособность, можно узнать из настоящего исследования.

Особенности мотора УМЗ-4218, его конструкция и основные эксплуатационные показатели

К сожалению, состояние отечественных дорог весьма далеко от совершенства. Особенно, это касается загородных трасс в российской глубинке. Для их преодоления на автомобилях должен быть установлен особый силовой агрегат, к которому предъявляются повышенные требования.

Ульяновский моторный завод успешно наладил выпуск механизмов, обеспечивающих транспортным средствам достаточную проходимость, не в ущерб надёжности. Далеко не последнее место в их числе занимает двигатель УМЗ-4218, которому посвящена данная статья.

Устройство силового агрегата

Справедливости ради, необходимо отметить, что такими моторами оснащают большинство модификаций отечественных внедорожников марки УАЗ. Классическая конструкция двигателя усовершенствована благодаря уместному использованию ряда оригинальных решений.

Тонкостенные гильзы цилиндров из чугуна залиты в алюминиевый блок, являющийся сердцем силового агрегата. Прочно закреплённые в теле блока, они способны выдерживать значительные нагрузки. Образующиеся в результате литья отверстия ликвидируются путём дополнительной пропитки смолой.

Такая конструкция блока позволяет увеличить размер внутреннего сечения цилиндров до 100 мм. Расстояние между ними при этом не изменилось и составляет, как на других двигателях УАЗ, положенные 116 мм. Помимо повышения ресурса цилиндропоршневой группы, подобное новшество отразилось на снижении расхода масла.

В обновлённом агрегате УМЗ модификации 4218 большинство функциональных деталей и механизмов обладают взаимозаменяемостью. Это значительно упрощает ремонт моторов, приводящих в движение автомобили УАЗ.

Изменения затронули расстояние между осью поршня и его днищем. Оно уменьшилось на 7.5 мм. Одновременно на 7 мм возросла длина шатуна. Подобная трансформация позволила сократить давление на боковую поверхность поршней, что продлевает срок их эксплуатации.

Охлаждающая жидкость в блок цилиндров поступает благодаря водяной помпе.

Чтобы лучше ознакомиться с качествами двигателей с маркировкой 421800, описания конструкции недостаточно. Предлагаем исследовать технические характеристики агрегатов, приводящих в работоспособное состояние механизмы внедорожников УАЗ.

Эксплуатационные свойства силовых установок УМЗ-4218

Рассматриваемый мотор представляет собой сложную комплектацию из четырёх поочерёдно расположенных на одной линии цилиндров, каждый из которых снабжён двумя клапанами. В двигателе практикуется карбюраторная подача топливной смеси. Реже система питания представлена инжектором.

92-миллиметровый поршень выполняет свои функции в середине цилиндра с поперечным сечением 100 мм. Ёмкость внутреннего рабочего пространства в 2,890 литра позволяет автомобилю состязаться в резвости с 98 лошадьми, выполняя при этом 4000 оборотов.

Привлекательной является возможность использования для заправки агрегата доступного по цене 92 бензина. Хотя это и отодвинуло мотор до параметров Евро-4. Отечественных автолюбителей такой факт не останавливает, поскольку они не привыкли следить за экологическими нормами при постоянной борьбе с бездорожьем.

К тому же приемлемым считается и топливный расход, составляющий для смешанного цикла показатель в 11 л, что ничтожно мало для значительного веса машины.

Если в девственно чистый двигатель производителем предусмотрена заливка 5.8 л смазки, то при замене масла можно обойтись пятью литрами. Разумеется, рекомендуется учитывать сезонность нефтепродукта и при выборе придерживаться инструкций изготовителя.

Специалисты УМЗ заверяют покупателей, что автомобиль с агрегатом 4218 способен без капитального ремонта преодолеть 250 тыс.км. К удовольствию владельцев, практические показатели ресурса мотора превышают заявленные производителем величины. Как отмечалось выше, это достигается благодаря усовершенствованиям в блоке цилиндров.

Сегодня такой двигатель можно встретить в оснащении Газели и Барса, Соболя и Симбира, Хантера и Буханки. Модернизированный силовой агрегат позволяет опытному водителю с лёгкостью обгонять на отечественных дорогах захудалые иномарки.

В число силовых установок автомобилей Ульяновского автозавода входит не самый новый, но простой, доказавший свою надежность и востребованный бензиновый двигатель УМЗ-4218. Об этом моторе, его характеристиках, существующих модификациях, конструктивных особенностях и применимости читайте в данной статье.

Характеристики, типы и применимость двигателей УМЗ-4218

В начале 90-х годов Ульяновский автозавод стал ощущать острый недостаток мощных и надежных двигателей, которые могли бы наделить новые автомобили УАЗ лучшими скоростными характеристиками и проходимостью. К 1993 году на основе агрегата УМЗ-4178 был разработан и пущен в серию новый мотор УМЗ-4218.10, который отличался большим для легковых автомобилей объемом и крутящим моментом. Однако этот агрегат обладала рядом «детских болезней», которые были «вылечены» на последующей модификации — УМЗ-421.10. В дальнейшем на базе нового мотора было создано целое семейство силовых агрегатов, которые сегодня находят применение на автомобилях УАЗ и «ГАЗель».

Со временем агрегат УМЗ-4218 был усовершенствован, поэтому он и сегодня все еще стоит на производстве и активно применяется на различных моделях автомобилей УАЗ. Наиболее часто мотор ставился (и ставится) на модели УАЗ-2206 («Буханка»), 3306 («Головастик») и семейство УАЗ «Хантер».

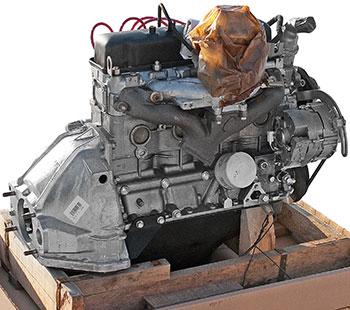

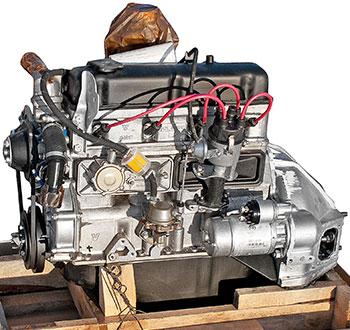

УМЗ-4218 — бензиновый четырехцилиндровый рядный карбюраторный двигатель рабочим объемом 2,89 литра и мощностью от 84 до 112 л.с. Такое различие в мощностях обусловлено особенностями моторов разных годов выпуска — ранние имели меньшую мощность. Кроме того, мощность зависит от используемой марки бензина. Соответственно, моторы обладают и неодинаковым максимальным крутящим моментом, который при 2000-2500 об/мин может лежать в пределах 189-221 Н·м, в современных модификациях — до 209 Н·м.

В настоящее время двигатели УМЗ-4218 производятся в трех модификациях:

• 4218.1000402-10 — под установку рычажного сцепления (с периферийными цилиндрическими пружинами);
• 4218.1000402-30 — под установку диафрагменного сцепления;
• 4218.1000450-10 — под установку рычажного сцепления без навесного оборудования.

Конструктивно двигатели абсолютно одинаковы, отличия заключаются лишь в маховике и картере сцепления. Естественно, что и характеристики моторов тоже одинаковы.

Конструктивные особенности УМЗ-4218

Двигатель имеет классическую конструкцию, в которой используется ряд оригинальных решений.

Блок цилиндров. Основу мотора составляет литой блок из алюминиевого сплава, в котором используются чугунные тонкостенные залитые гильзы. То есть, гильза непосредственно залита в тело блока, прочно удерживается там и способна выдержать высокие нагрузки. В верхней части между гильзой и блоком предусмотрены полости для охлаждающей жидкости. Блок дополнительно пропитывается смолой, закрывающей образующиеся при литье поры.

В нижней части блока отлито три перегородки, которые одновременно выступают ребрами жесткости и основаниями для вставки коренных подшипников (вкладышей) коленвала. Подшипники закрываются крышками из ковкого чугуна (крепятся на две шпильки), задняя часть коленвала, уплотненная сальником, закрывается алюминиевой крышкой. Все крышки обрабатываются вместе с блоком, поэтому они не взаимозаменяемы.

В блоке же выполнена постель под установку распределительного вала, она состоит из пяти проточек в стенках и перегородках блока. При этом вал вставляется в блок без каких-либо втулок или вкладышей.

В верхней части блока выполнено десять отверстий под шпильки, на которые устанавливается ГБЦ. В нижней части к блоку крепится масляный поддон. В передней части крепится (через прокладку) литая алюминиевая крышка, закрывающая шестерни ГРМ, а также удерживающая сальник носка коленчатого вала. Наконец, в задней части на блок устанавливается литой алюминиевый картер сцепления, усиленный чугунными вставками. Картер сцепления обрабатывается вместе с блоком, поэтому его нельзя просто так поставить на другой двигатель.

Головка блока. ГБЦ также отличается из алюминиевого сплава, она общая для всего ряда цилиндров. В головке выполнены камеры сгорания, в которых имеются посадочные отверстия под седла клапанов (расположены в один ряд по продольной оси двигателя), а также отверстие под свечу зажигания (свечи расположены под углом). Седла — вставные, из жаропрочной стали, вставляются с большим натягом, металл вокруг седел дополнительно подвергается обжиму. Втулки клапанов — металлокерамические.

В верхней части головки располагаются коромысла и пружины клапанов, с противоположной стороны от клапанов имеются вертикальные выточки под пропуск штанг от распределительного вала (соответственно, ответные отверстия есть и в блоке). В теле головки выполнены раздельные впускные и выпускные каналы, все они выходят с одной стороны.

Коленчатый вал. Коленвал силового агрегата — чугунный, литой, с противовесами, при сборке динамически балансируется. Вал имеет 5 коренных шеек диаметром 64 мм и 4 шатунных шейки диметром 58 мм. Внутри вала выполнены каналы для подачи масла к шатунным вкладышам, масло поступает под давлением через отверстия в шатунных шейках. На задней части вала устанавливается маховик, на передней — чугунная шестерня привода распредвала и ступица шкива (все соединения шпоночные), также в торец вала вкручен храповик для ручного пуска двигателя. Шкив коленвала служит для привода агрегатов, в нем же выполнен простейший демпфер крутильных колебаний — чугунный диск, напрессованный на ступицу через резиновую прокладку.

На переднем коренном подшипнике установлены две стале-алюминиевые шайбы с упорами, предотвращающие осевое перемещение вала. Передняя шайба упирается в специальный диск, расположенный непосредственно на коленвалу, чем обеспечивается упор и отсутствие люфта.

Поршневая группа. В УМЗ-4218 используются литые поршни диаметром 100 мм, изготовленные из алюминиевого сплава с высоким содержанием кремния. В них выполнена часть камеры сгорания, а также имеется три паза под установку поршневых колец, причем в пазе под маслосъемное кольцо имеется четыре отверстия для отвода масла. Поршень устанавливается на стальной шатун через усиленный палец.

Компрессионные кольца — чугунные, двух типов:

• Простые кольца с бочкообразной наружной поверхностью;
• Усовершенствованные кольца с проточкой, благодаря которой кольцо обеспечивает не только уплотнение, но и удаление излишков масла со стенки цилиндра, такие кольца устанавливаются в строго определенном положении.

Маслосъемное кольцо — составное, складывается из двух колец и сепаратора.

Газораспределительный механизм. ГРМ нижневальный, восьмиклапанный, с приводом от коленчатого вала. Привод распредвала реализован в виду двух шестерен — малой чугунной на кленвалу, и большой полиамидной на распредвалу. Применение шестерни из полиамида значительно снижает уровень шума, одновременно повышая надежность и долговечность механизма. Соотношение зубьев шестерен 28:56, поэтому распредвал вращается вдвое медленнее коленвала.

На двигателях разных годов выпуска используется два типа распредвалов:

• До 2001 года — кованые из стали с закалкой или литые из чугуна, имеющие стальную шестерню привода топливного насоса;
• После 2001 года — только чугунные литые распредвалы.

Привод клапанов состоит из штанг (облегченных, из алюминиевого сплава), которые нижней частью упираются в толкатели (те, в свою очередь, опираются на кулачки распредвала), а верхней частью — в коромысла (через наконечники). Торцы толкателей, а также торцы штанг имеют сферическую форму. Коромысла отлиты из стали, они устанавливаются на одну стальную полую ось, через которую обеспечивается подача масла, сама ось крепится к головке шестью стойками (четырьмя основными и двумя дополнительными). В задней части коромысел имеется регулировочный винт для установки зазора.

Клапаны двигателя — стальные, жаропрочные, дополнительно имеют жаропрочную наплавку на фаске. Выпускной клапан имеет диаметр 39 мм, впускной — 47 мм, диаметр стержня — 9 мм. Клапаны удерживаются в головке двумя пружинами на закаленных сухарях. Клапаны уплотняются резиновыми маслоотражательными колпачками, закрепленными на верхней части втулок.

Подача горючей смеси и отвод отработанных газов осуществляется через единый узел — газопровод. В нем объединены впускная труба и выпускной коллектор, причем по конструкции этих элементов газопроводы бывают:

• С ненастроенной системой выпуска;
• С настроенной системой выпуска;
• С простой впускной трубой без дополнительного функционала;
• С впускной трубой с возможностью установки клапана системы рециркуляции ОГ.

На двигатели УМЗ-4218 ставятся газопроводы с ненастроенной системой выпуска и без клапана рециркуляции (модель 417.1008010-20), настроенная системы выпуска используется на агрегатах УМЗ-421, однако присоединительные размеры обоих узлов одинаковы, поэтому настроенная системы выпуска может успешно применяться и на агрегатах 4218.

Масляная система построена на основе шестеренчатого односекционного масляного насоса, расположенного в масляном поддоне двигателя. Привод насоса — от распределительного вала (общий с приводом трамблера) Масло проходит очистку в фильтре, на ряде модификаций моторов также устанавливается масляный радиатор. Всего в двигатель входит 5,8 литров масла.

Система питания построена на основе двухкамерного карбюратора модели К151В или К151Е. Топливо подается бензонасосом с приводом от распределительного вала (и ручной подкачкой), оно проходит очистку в фильтре. Управление дроссельной заслонкой — тросовое.

Система зажигания — бесконтактная, привод распределителя общий с приводом масляного насоса от распредвала. Управление опережением зажигания осуществляется вакуумом от карбюратора.

Система охлаждения — традиционная жидкостная, с принудительной циркуляцией (обеспечивается установленной на моторе водяной помпой с клиноременным приводом от коленвала, также этим ремнем осуществляется привод генератора) и отводом тепла через радиатор. Охлаждение радиатора осуществляется электрическим вентилятором.

На двигатель устанавливаются генератор, стартер, датчики температуры, давления масла и другие. Укомплектованный двигатель имеет массу 163-164 кг.

Источник статьи: http://starifaeton.ru/info/dvigatel-umz-421800-tehnicheskie-harakteristiki/

Двигатель УМЗ-421800 (АИ-92 89 л.с.) для авт.УАЗ с рычажным сцеплением

В двигатель УМЗ 421 заложены конструктивные решения предыдущей серии 417 и мотора ГАЗ 21. Прототип под маркировкой 4218.10 был завершен в 1983 году, однако дорабатывали его еще три года. После чего, конструкторы занялись версией 241.10 с оригинальной формой выпускного тракта.

ДВС УМЗ 421

Затем добавились еще 8 модификаций с увеличенной мощностью, степенью сжатия, дефорсированные, с другим распредвалом, под нормы Евро-4 и два газобензиновых варианта. В итоге, линейка ДВС 421 выпускается по сей день, ею комплектуются грузовые и пассажирские Газели, Соболи, Баргузины и внедорожники Хантер, грузопассажирские УАЗы «Буханки».

Изначально в двигателе первой версии 4218.10 антифриз проникал сквозь поры алюминиевого литья блока цилиндров в масло. Протечка была неустранимой, не помогала замена прокладки ГБЦ, поэтому изготовителем была использована пропитка блока смолой по технологии авиастроения, изменена форма впускного тракта, мотор назван 421.10.

Доработанный вариант 421.10

Для повышения крутящего момента на низах и мощности в целом схема двигателя получила два дополнения:

• резонатор в выпускной системе, расположенный после глушителя;
• увеличение степени сжатия.

Резонатор выхлопной системы

Этот вариант ДВС обозначен 421.10-30, имеет собственный мануал по ремонту. С завода моторы выходили с 100 мм цилиндрами, что изначально обеспечивало высокий крутящий момент и мощность. Руководство автопроизводителя ГАЗ рекомендует их для установки на Газель, что требует незначительной переделки:

• радиатор Газели расположен ниже, чем в УАЗиках;
• вентилятор необходимо сместить;
• появляется привод с отдельным ремнем.

ДВС для Газели

Дополнительно улучшена система питания, отвода газов из картера, мотор обозначен 4215.10-30. Если расход масла у моделей семейства 421 одинаковый, то топливо может использоваться разное.

Для снижения эксплуатационного бюджета грузовика и микроавтобуса многие Газели и Соболи производитель ГАЗ переводил на бензин А-76. Подобная модификация движка УМЗ под бензин с низким октановым числом была обозначена 4215.10-10.

Затем потребовалась инжекторная версия, но уже для полноприводных УАЗ – микроавтобусы, внедорожники, грузовики и грузопассажирские авто. Ею стал движок 4213.10. распредвал здесь чугунный, а не стальной, как в карбюраторных моторах. Для Газелей таким ДВС стал 4216.10 с измененным приводом вентилятора.

УМЗ 421 инжектор

Эта серия 421 стала последней у производителя УМЗ с нижним распредвалом. Уже для следующего поколения 429.10 высокооборотных ДВС распредвал перенесен внутрь ГБЦ, то есть расположен сверху.

В таблицу собраны основные технические характеристики мотора УМЗ 421:
