Регулируем клапана на УМЗ 4213Н

Несколько лет назад писал в картинках про регулировку клапанов на УМЗ 4218.10, сегодня аналогичная операция но на УМЗ 4213Н. Серия одна, а какая разница!

И так начнём

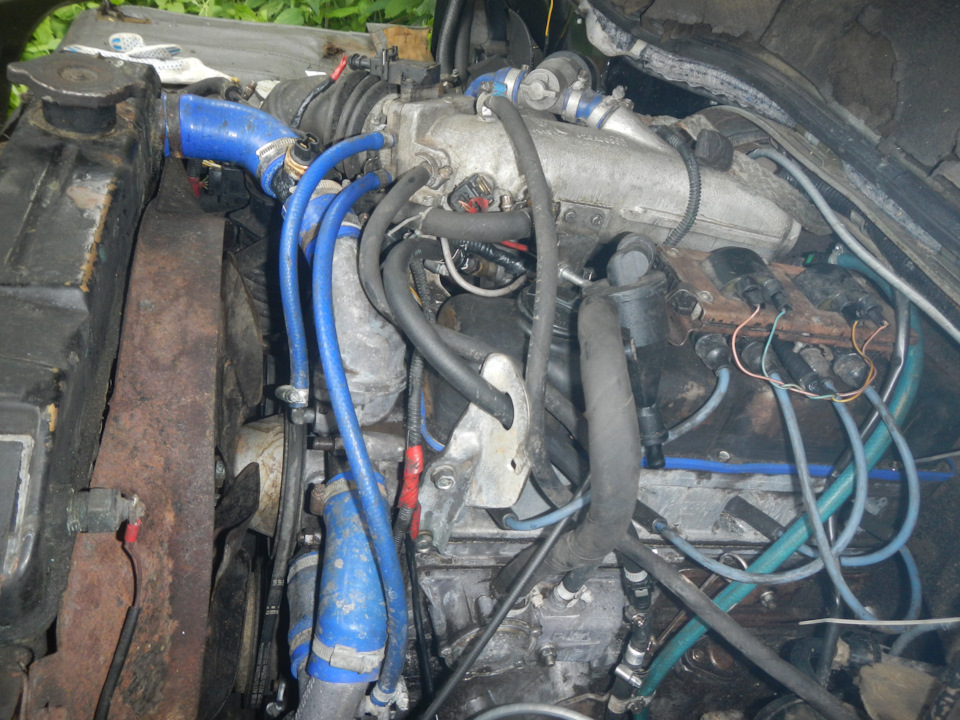

Вот он подопытный

внешне уже страшно до дрожи в коленках)))

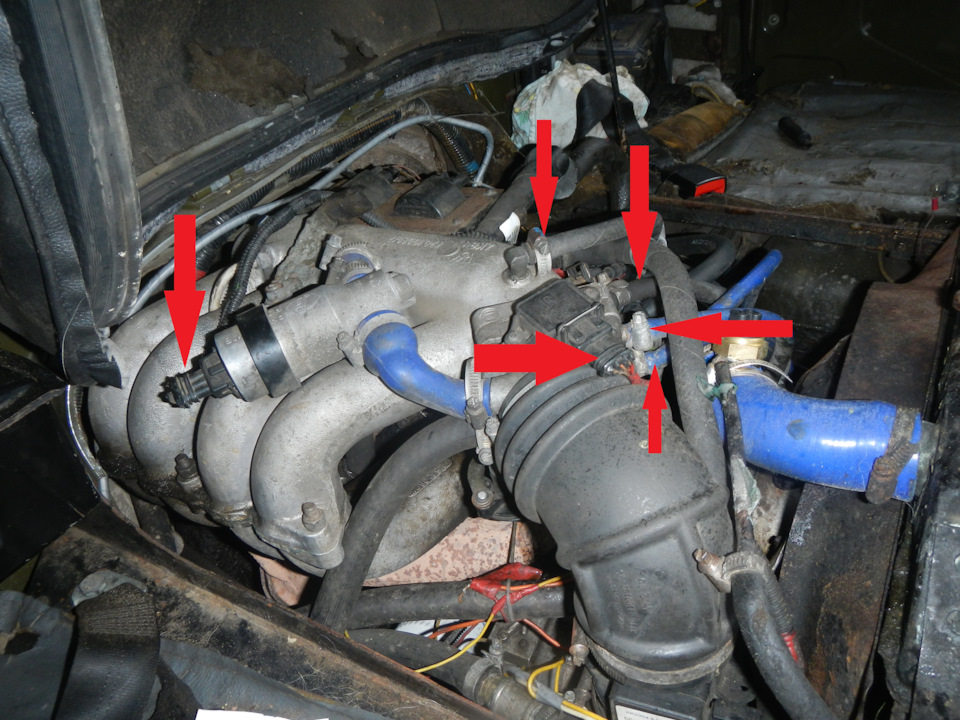

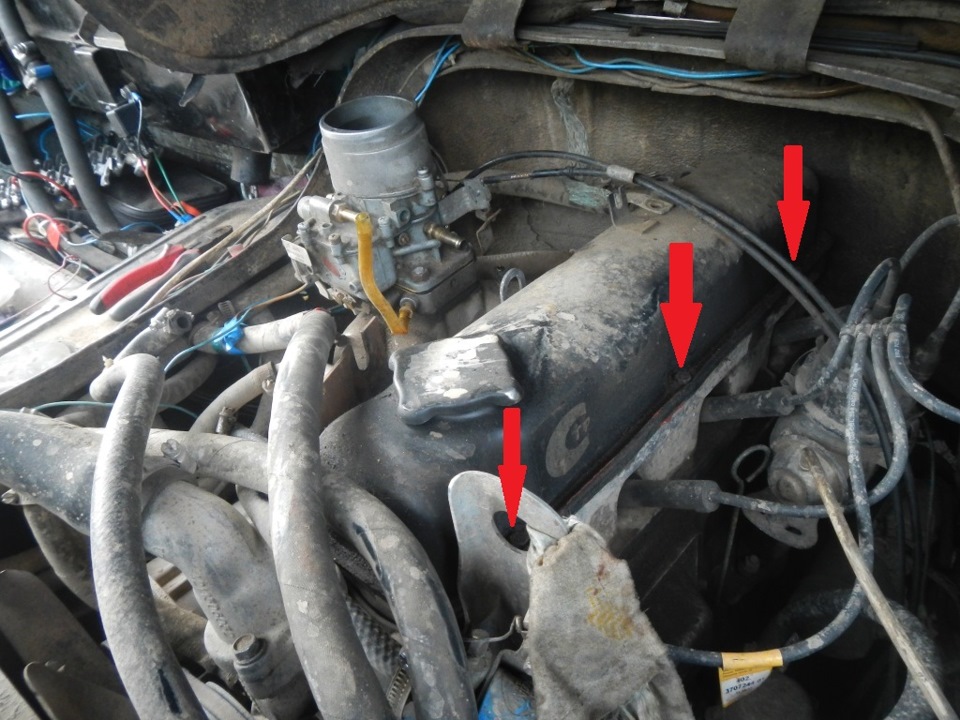

Сначала снимаем фишки со всех датчиков, которые видим на ресивере и снимаем шланги от абсорбера, маллой ветви вентиляции, большой ветви вентиляции, шланг ВУТ и подогрев дроссельной заслонки. нужно либо отвёртка +/- либо головка 8

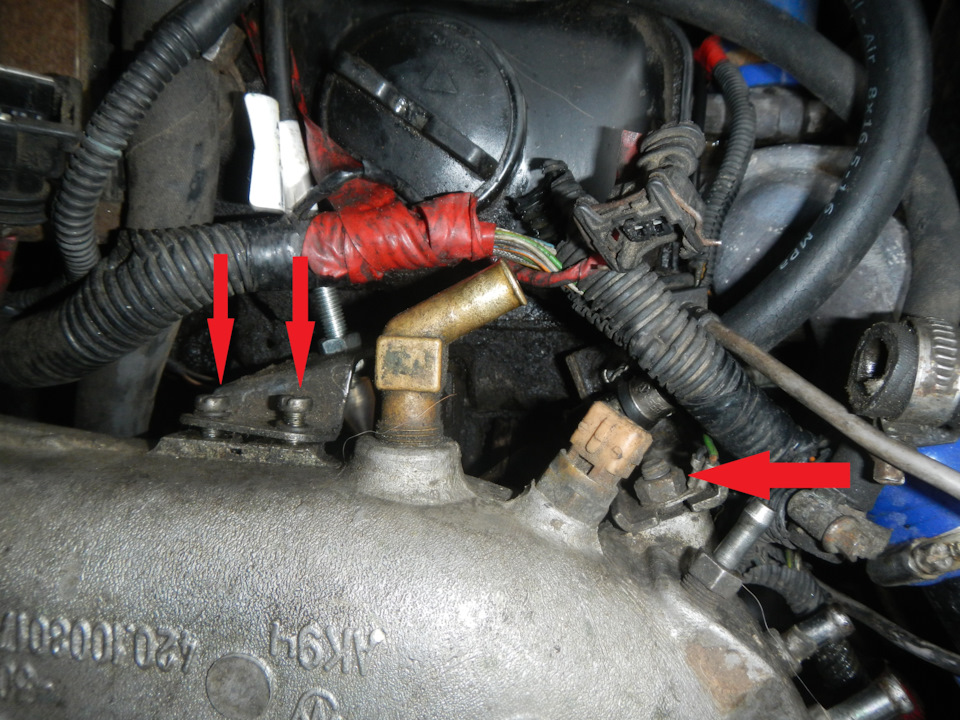

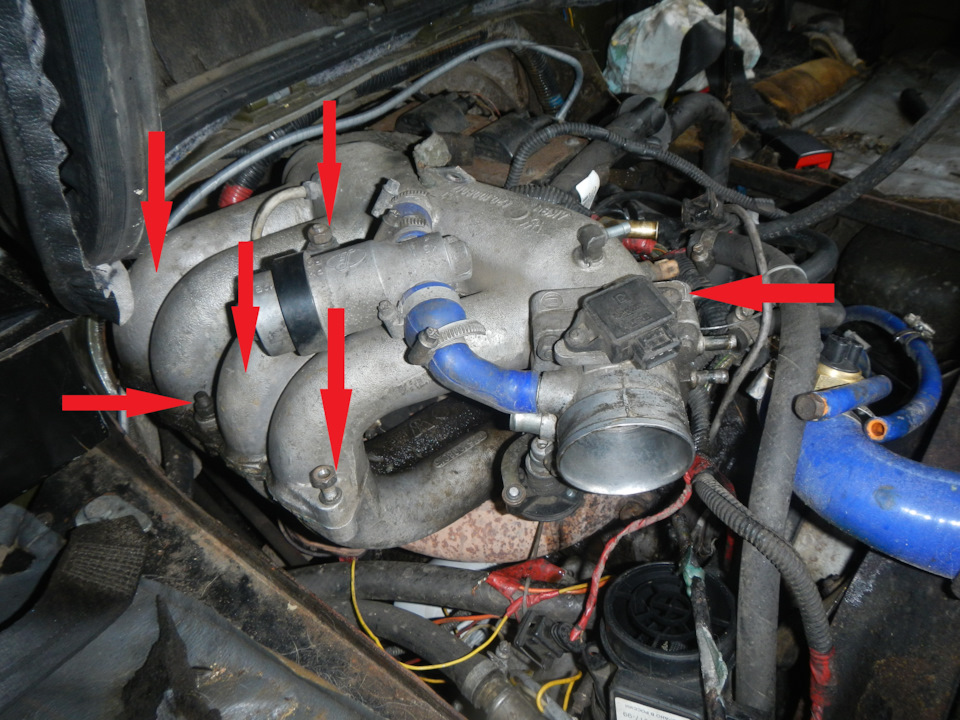

далее 5 гаек и 1 болт крепления ресивера, головка 13, а для болта лучше накидной с трещёткой (это самая сложная часть по снятию этого болта), массу с ресивера и массу косы и оноже кронштейн крепления ресивера, снимается ключ S-13 или головка 13

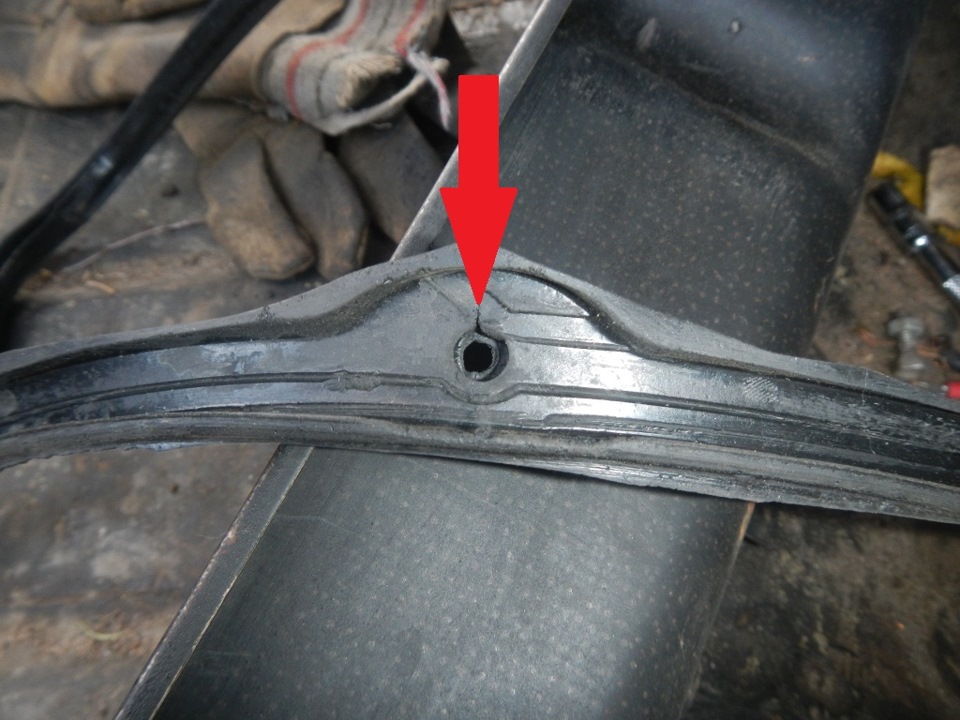

тут лучше этот хитрый кронштейн видно, когда первый раз разбирал, тут был один большой комок грязи и чуть не сломал ресивер

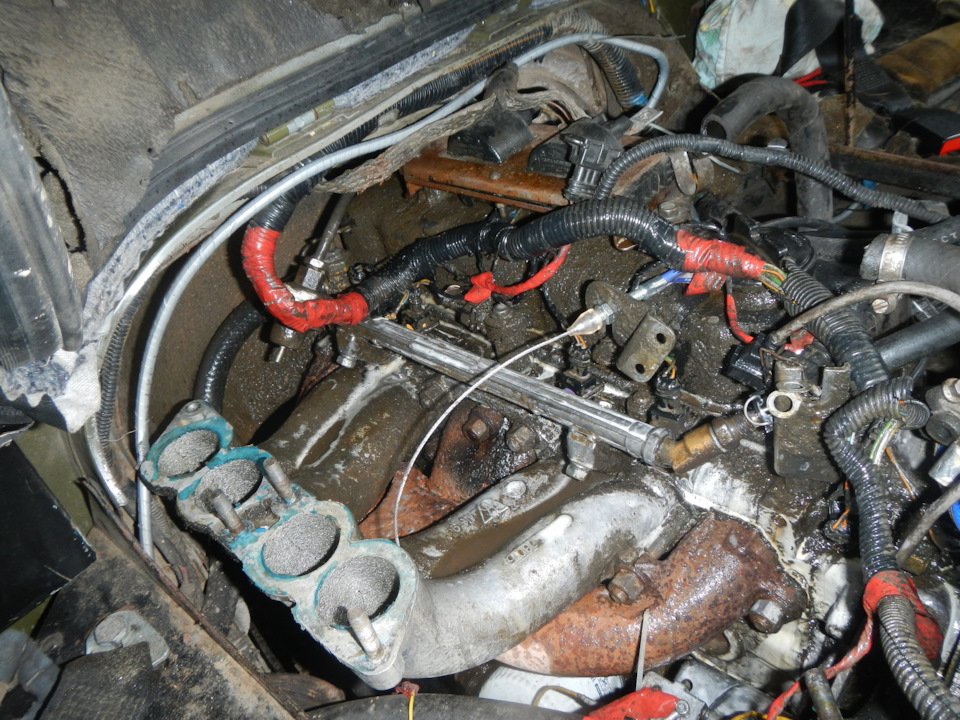

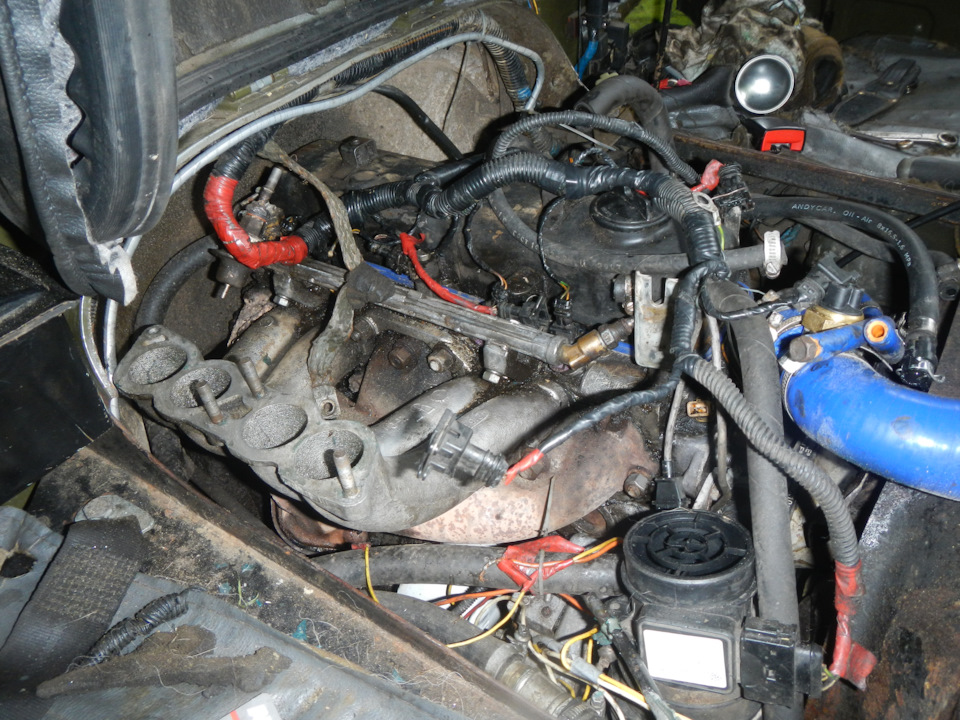

ну вот почти всё готово и пока не сняли клапанную крышку моем всё и одекалоним

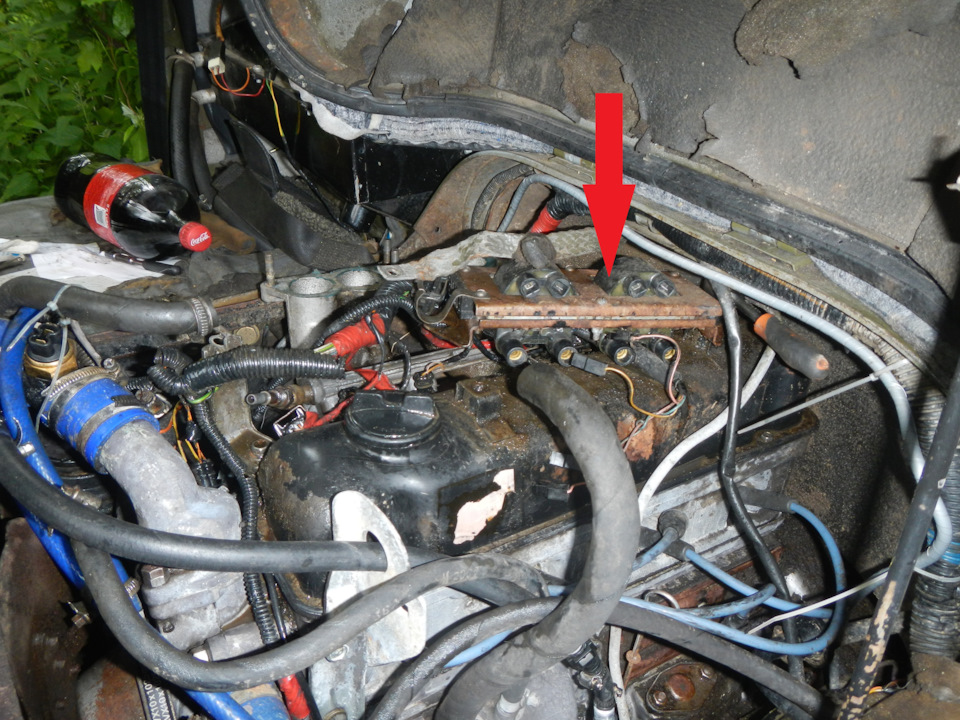

Далее снимаем катушки головкой на 12, в теории можно не

снимать но… лучше снять.

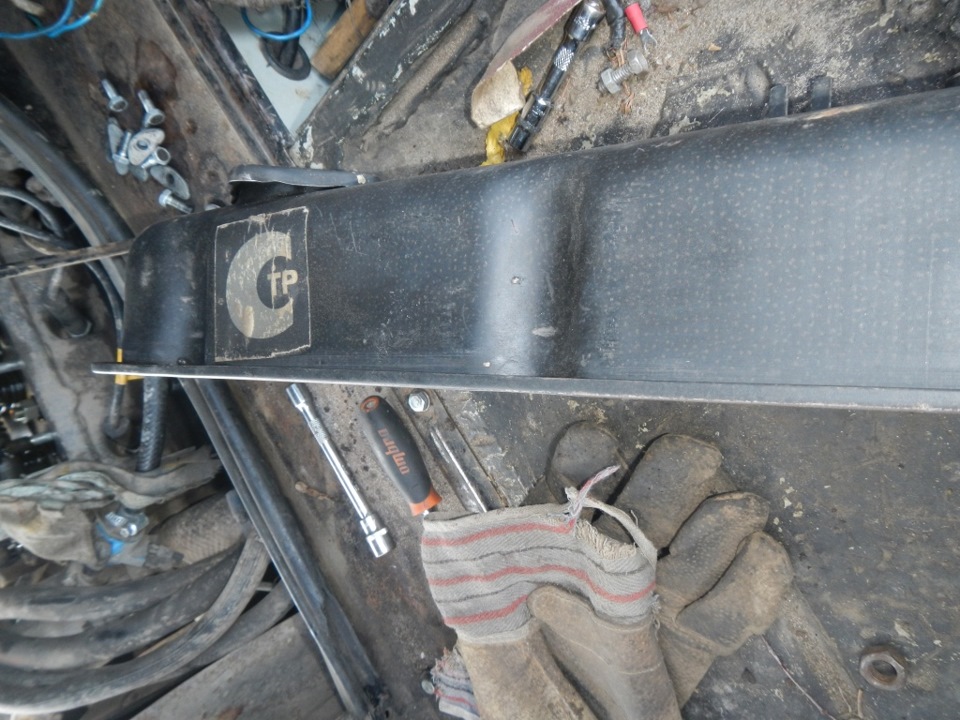

Снимаем 6 болтов М6 с клапанной крышки (фото не даю т.к. нет отличий от УМЗ 4218.10 но перед снятием клапанной крышки мне пришлось снять кронштейн рессивера головкой на 12

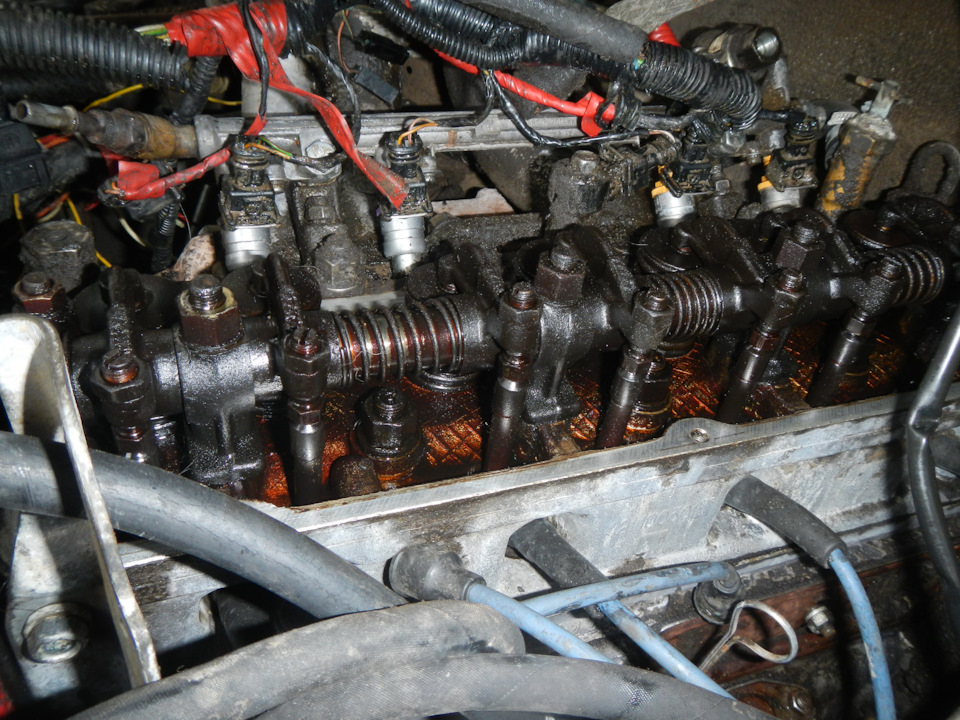

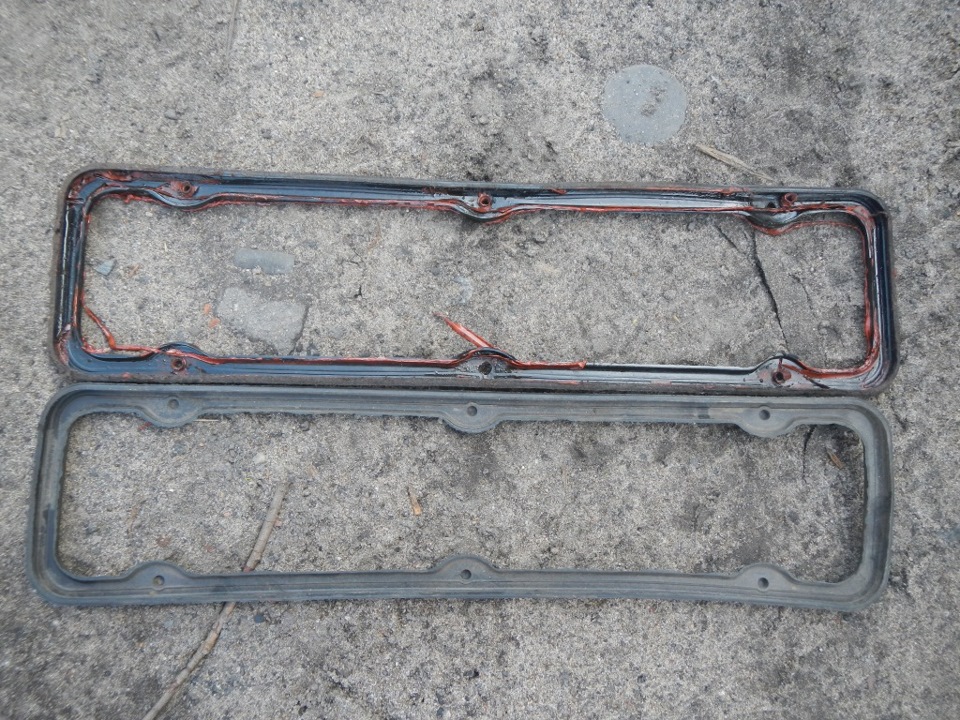

Как видно на фото, замена масла и фильтра каждые 2 тысячи км отмыли частично мотор, было тут всё в шламе

Ну всё, ставим в ВМТ 1-й или 4-й горшок и приступаем к регулировке теплового зазора

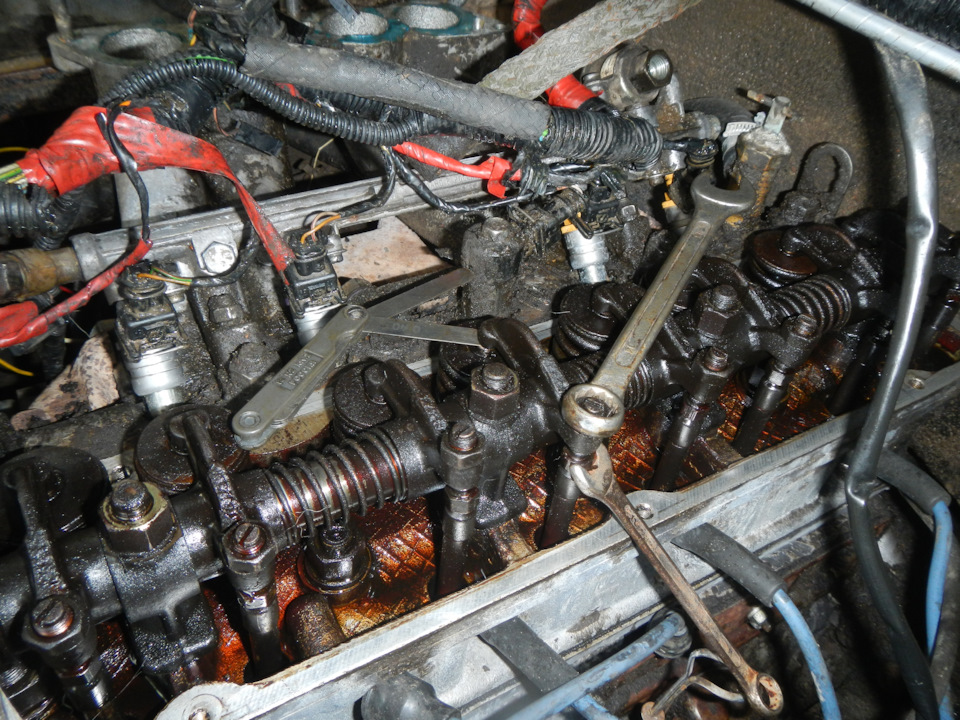

понадобятся ключи S-11, S-14 и щупы 0,35; 0,4 и 0,45. обратите внимание, что на УМЗ 4218.10 нужен был другой инструмент, что немного затрудняло регулировку и можно было накосячить в итоге.
Опишу последовательность действия по регулировке относительно первого цилиндра.
После установки в ВМТ первого горшка регулируем клапана 1, 2, 4, 6 потом устанавливаем на такт сжатия четвёртый и регулируем клапана 3, 5, 7, 8.
Клапана 1, 8 с зазором 0,35. Клапана 2, 3, 4, 5, 6, 7 с зазором 0,4.
В моём случае зазоры ушли за 0,6, нужно было сразу после покупки машины делать но было чем заняться…
После перепроверки ставим клапанную с новой силиконовой прокладкой и собираем в обратной последовательности

После сборки и перепроверки пускаем дым)))

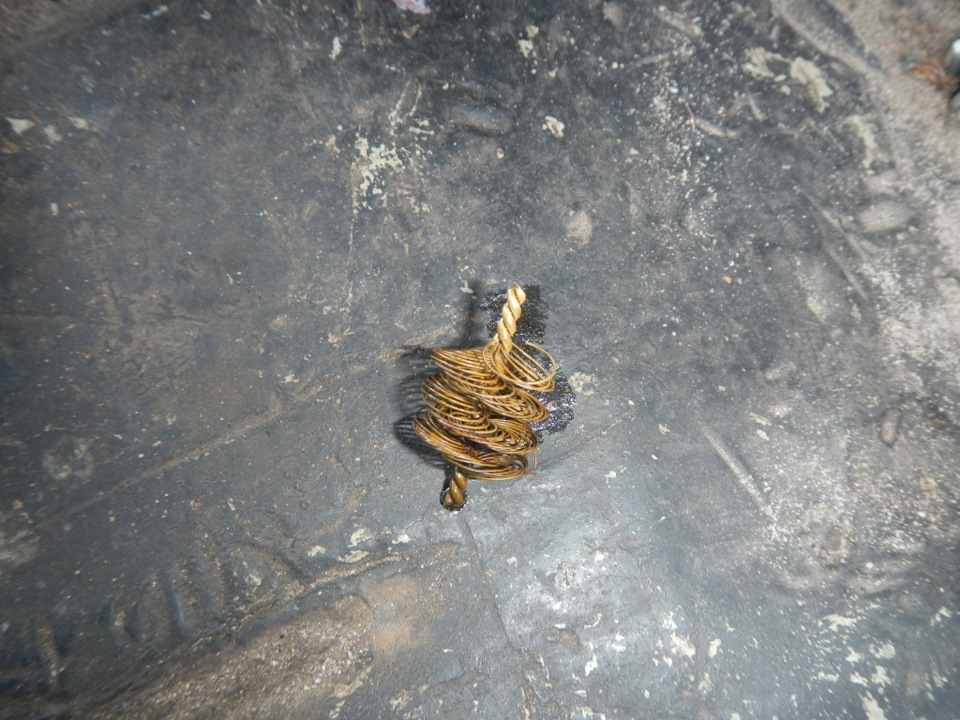

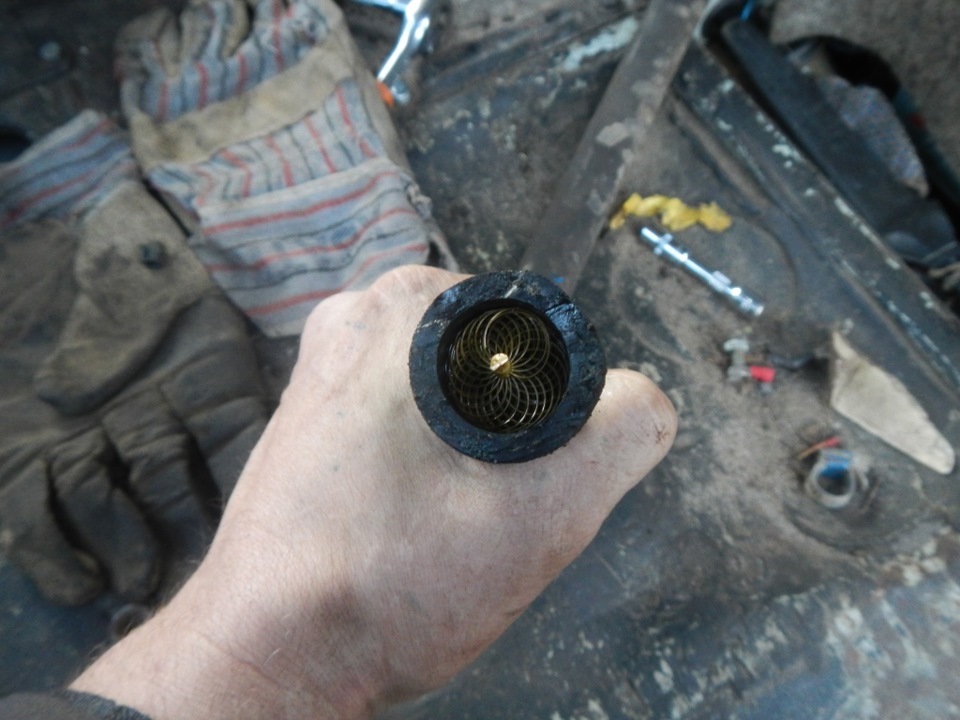

Откуда дым спросите? дак мотор то мыл, на выпускной попало вот это и дымит)))

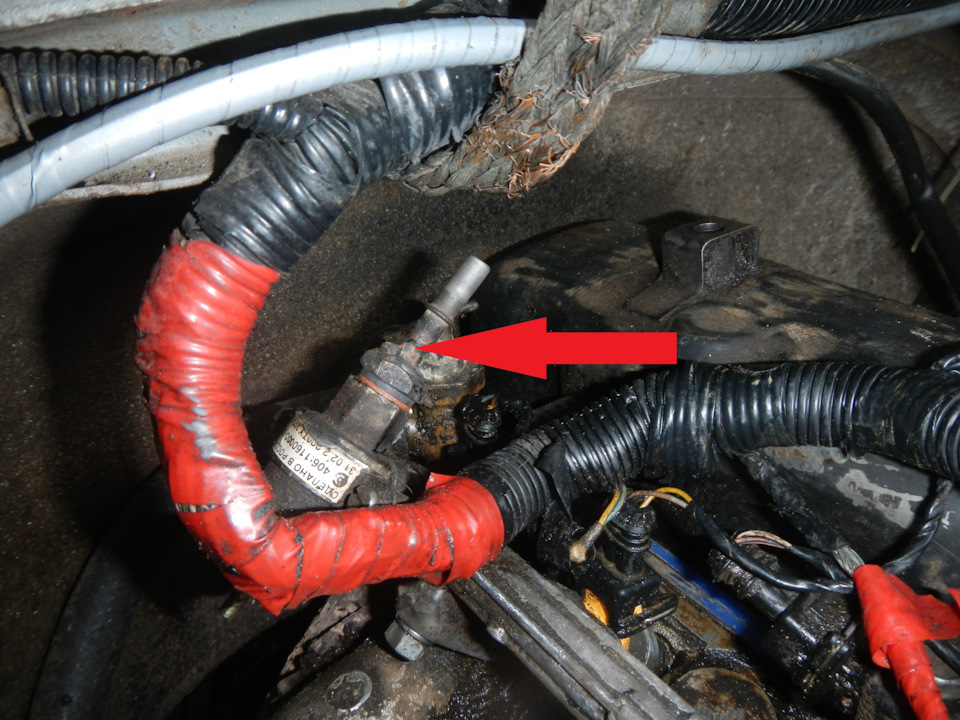

кстати обратку переделал на быстросъём.

Всё, сейчас все топливные магистрали на быстросъёмах, станет намного удобней делать ТО мотора.
На всё ушло уйма времени, целых три часа, а на карбовой обычно за час укладывался с перекурами.

Источник статьи: http://www.drive2.ru/l/592265958148550428/

Регулировка клапанов умз 421 (или первое ТО)

Пробежал неспешно 500 км. Решил протянуть гбц, посмотреть клапана, в общем- первое ТО.
При вскрытии клапанной крышки внешним видом остался доволен, не зря все мыл.

Начнем с гбц, протянулись на 1/6 (1 грань) шесть внутренних гаек, наружных четыре- на 1/3 (2 грани). Почему то края больше просели. В общем не зря полез.

Затем регулировка клапанов.Ставим 1 цилиндр в вмт- это верхняя метка на шкиве-демпфере коленвала, нижняя- для установки зажигания.Её выставляем на против штифта, расположенного на крышке распределительных шестерен.

Регулировал на «холодную», по техническим данным при регулировке «холодного» двигателя (20 градусов), зазор на 0,05 меньше ( 1 и 8 клапана- 0,30-0,35; для остальных- 0,35-0,40). Для «теплого» двигателя соответственно- больше на ту же цифру ( 1 и 8 клапана-035-0,40; для остальных- 0,40-0,45).
Попробовал двумя способами:
1. Древний как мир ( четыре подхода). Выставляем вмт 1-го цилиндра, при этом бегунок смотрит на высоковольтник первого цилиндра ( у кого зажигание выставлено с 1-й цилиндра). Проверяем зазор 1(0,30-0,35) и 2(0,35-0,40) клапанов. Проворачиваем шкив на пол оборота ( это вмт 2-го цилиндра)- регулируем 3 и 4 клапана, зазор 0,35-0,40. Проворачиваем еще на пол оборота, метка вмт опять выставляется на против штифта.Это вмт четвертого цилиндра. Регулируем 7 (0,35-0,40) и 8 (0,30-0,35) клапана. И последний раз проворачиваем шкив еще на пол оборота (вмт 3-го цилиндра), регулируем 5 и 6 клапана, зазор у низ так же 0,35-0,40.

Щуп с 1-м зазором должен с небольшим усилием проходить между коромыслом и клапаном. Со 2-м зазором естественно должен вставляться с больше усилием. Пользовался 2-я ключами, удобнее удерживать регулировочный болт ( можно ключом на 14+ отвертка).
2. Вторым способом не все пользуются по не знанию и по недоверию:
1. Выставляем вмт 1-го цилиндра, при этом бегунок смотрит на высоковольтник первого цилиндра ( у кого зажигание выставлено с 1-й цилиндра). Регулируем 1,2,4,6 клапана.
2. Делаем полный оборот шкива, метка опять на против штифта ( это вмт4-го цилиндра), регулируем 3,5,7,8 клапана.
Этим способом, как мне кажется, более точно, т.к.метку точнее выставляешь на против штифта. Но это мое личное мнение, которое ни кому не навязываю.
Зазоры сошлись в этих способах.
Далее выкрутил свечи, по внешнему виду- лучше не должно быть, цвет- кирпичный. Чернота из легкой пыли, чуток нагара. После 1-го запуска еще не выкручивал, да и ставил те же. Покупать новые не видел смысла.

Источник статьи: http://www.drive2.ru/l/465471376745038017/

Регулировка клапанов УАЗ 421 двигатель порядок регулировки

Уазики работают на обычном поршневом двигателе. Подача топлива и отвод отработавших газов в нем осуществляется с помощью клапанов. Они установлены на каждом цилиндре в количестве 2 штук. Один клапан впускной, он отвечает за подачу топливной смеси в цилиндр, второй – выпускной, он отводит отработку.

Управляется процесс клапанной подачи распредвалом. У него есть специальные кулачки, которые давят на нужный клапан, открывая его в цилиндр. В некоторых моделях прямой контакт клапанной крышки и кулачков вала исключен, открытие клапанов осуществляется с помощью дополнительных приводов, но это не так важно. А вот что важно, так это температура, которая нагнетается в двигателе автомобиля при его работе.

По закону физики при увеличении температуры любой материал расширяется. Даже металл, из которого сделаны клапаны. Соответственно, при рабочем двигателе они увеличиваются. Если увеличиваться им будет некуда (кулачки распредвала их будут поджимать), ресурс детали существенно сократится. А если места для расширения будет слишком много, эффективность подачи топлива и отвода его отработки снизится (клапаны будут открываться и закрываться не до конца).

Чтобы контролировать этот оптимум расстояния между кулачками вала и клапанным механизмом, и проводится регулировка клапанов УАЗ. Если точнее, то регулировка зазора между клапаном и приводом его открытия. Она предусмотрена конструкцией двигателя. Времени занимает немного, может проводиться самостоятельно, а значит, уметь ее выполнять полезно каждому владельцу любой из моделей УАЗ (УМЗ).

Зачем регулировать клапаны на УАЗиках

Особенность мотора уазиков состоит в его нижневальной конструкции. Если говорить очень просто, то в сборке присутствуют штанги, которые от температуры и нагрузки со временем растягиваются, что приводит к «зажиму» клапанного механизма. С другой стороны, УАЗ созданы не для 1–2 выездов в город. Это настоящие рабочие лошадки, способные выдерживать немалые нагрузки.

Понятно, что при постоянной эксплуатации даже прочный металл его узлов изнашивается. Это касается и клапанной крышки, и кулачков распредвала. В результате изначально идеальный тепловой зазор между клапанной крышкой и системой ее открывания постепенно увеличивается. И снова требуется регулировка клапанов УАЗ-417, 421, да и любой другой модели.

Газель Бизнес 4216 регулировка клапанов. Видео

Трактор МТЗ 82 Регулировка клапанов с протяжкой головки цилиндров

Ремонт двигателей ГАЗ 27 март 2 207 0

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их: Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

Видео регулировка клапанов в Газель Бизнес УМЗ 4216

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2

Источник autohelpvideo.ru avtomobilgaz.ru awtosowet.ru

Как часто нужна регулировка

Регламент регулировочных работ прописан в инструкции производителя к каждому отдельному уазику. Но практика показывает, что опираться только на этот документ не стоит по 3 причинам:

многие автомобили тюнингуются, что повышает нагрузку на их моторные компоненты (а значит, регулировать клапаны надо чаще);
условия эксплуатации (от погоды до качества дорог, по которым машина ездит) тоже влияют на процесс износа;
даже одна и та же «Буханка» разных годов выпуска демонстрирует различные показатели износоустойчивости, что говорить про весь модельный ряд автомобилей Ульяновского завода.

Частота профилактических регулировочных процедур должна быть выше, чем в регламенте. Опытные мастера советуют проводить регулировку клапанов двигателя УАЗ-417 каждые 5–7 тыс. км пробега.

К тому же надо смотреть на признаки, которые указывают, что зазоры увеличены или недостаточны. В первом случае слышны характерные стуки и скрежет во время работы мотора (после регулировки он станет значительно тише). Во втором случае (клапаны зажаты) двигатель будет троить, расход топлива значительно увеличится, а тяга «на низах», наоборот, снизится.

Нормативы

Прежде чем разбирать порядок регулировки клапанов УАЗ, уточним: регламент устанавливает разные нормативы зазоров для разных клапанов. В частности, для УМЗ-417 это:

0,3–0,35 мм для 1 и 4 цилиндров двигателя;
0,35–0,4 мм для 2 и 3 цилиндров.

Видимо, конструктивные особенности сборки предполагают нагружаемость цилиндров через один. Напомним, в УАЗ их схема – 1–2–4–3. Соответственно, первый и четвертый сильнее нагружены.

Правда, большинство мастеров для простоты не заморачиваются этой разницей в сотые миллиметра. У обоих диапазонов есть общее значение – 0,35 мм. Его обычно и используют на все клапаны. При эксплуатации машины в холодное время (минусовые температуры) зазоры часто оставляют на уровне 0,4 мм. Тоже на всех цилиндрах.

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта

Долговечность и надежность работы отремонтированного двигателя УМЗ-421 в значительной мере зависит от его регулировки после сборки, обкатки в холодном и горячем режимах и режима его работы на автомобиле в первую тысячу километров пробега после ремонта.

После сборки двигателя УМЗ-421 необходимо отрегулировать зазоры между клапанами и коромыслами и произвести установку угла опережения зажигания. Величина зазора между клапаном и коромыслом должна быть : для впускных клапанов 1-го и 4-го цилиндров — 0.3-0.35 мм, для остальных клапанов 0.35-0.4 мм.

Регулировка зазоров клапанов двигателя УМЗ-421

Установить поршень первого цилиндра в ВМТ при такте сжатия, при этом вторая метка на шкиве-демпфере коленчатого вала по ходу вращения коленчатого вала должна совместиться с меткой-штифтом на крышке распределительных шестерен.

С помощью щупа установить зазор между коромыслами и 1, 2, 4, 6 клапанами и затянуть контргайки регулировочных болтов. Провернуть коленчатый вал на один оборот и отрегулировать зазоры между коромыслами и 3, 5, 7, 8 клапанами.

Установка угла опережения зажигания двигателя УМЗ-421

Установить поршень первого цилиндра вблизи ВМТ при такте сжатия так, чтобы первая метка на шкиве-демпфере коленчатого вала совместилась со штифтом на крышке распределительных шестерен.

Ослабить болт крепления пластины октан-корректора к корпусу датчика распределителя зажигания, при снятой крышке установить бегунок против контакта, помеченного цифрой «1» на крышке распределителя и вставить хвостовик распределителя в отверстие корпуса привода, при этом шип муфты распределителя должен войти в паз втулки привода.

Придерживая бегунок против его вращения, для устранения зазоров в приводе, повернуть корпус датчика-распределителя до совмещения метки на роторе и острия лепестка на статоре. В таком положении затянуть болт крепления пластины октан-корректора к корпусу распределителя. Установить крышку датчика-распределителя и провода к свечам зажигания и катушке зажигания.

На приработанном двигателе УМЗ-421 отрегулированный таким образом установочный угол опережения зажигания будет соответствовать 5 градусам угла поворота коленчатого вала до ВМТ.

Холодная и горячая обкатка вновь отремонтированного двигателя УМЗ-421

После установки двигателя УМЗ-421 на автомобиль его обкатка проводиться в соответствии с руководством по эксплуатации этого автомобиля. Предварительно, на стенде рекомендуется обкатать двигатель в следующем режиме :

— Холодная обкатка при частоте вращения коленчатого вала 1200-1500 оборотов в минуту в течение 15 минут. — Горячая обкатка на холостом ходу : при 1000 оборотах в минуту — 1 час, при 1500 — 1 час, при 2000 — 30 минут, при 2500 — 15 минут.

Давление масла в системе смазки двигателя поддерживается не ниже 2,5 кгс/см2 , а его температура на входе в двигатель не менее плюс 50 градусов. Температура воды на выходе из двигателя должна быть плюс 70-85 градусов, а на входе не менее плюс 50 градусов. Затем отрегулируйте и проверьте двигатель при частоте вращения до 3000 оборотов в минуту.

После установки двигателя УМЗ-421 на автомобиль, заправки его охлаждающей жидкостью и маслом, рекомендуется провести горячую обкатку в течение 30-40 минут.

Для этого, запустить двигатель и с помощью ручки управления дроссельной заслонкой карбюратора, расположенной на щитке приборов, установить частоту вращения 1000-1200 оборотов в минуту. Поддерживать указанный режим 10-15 минут, постоянно контролируя давление масла и температуру охлаждающей жидкости по штатным указателям на щитке проборов автомобиля. Кран масляного радиатора должен быть закрыт.

По истечении указанного времени перевести двигатель на режим 1800-2000 оборотов в минуту. Давление масла на указанном режиме после прогрева двигателя, при температуре охлаждающей жидкости плюс 70-80 градусов, должно быть не менее 3 кгс/см2. Дать поработать двигателю при указанной частоте 10-15 мин, а затем увеличить частоту вращения до 2500-3000 оборотов в минуту и поддерживать такой режим работы еще 10-15 минут.

Регулировка клапанов УАЗ

Разберем процесс проверки и выставления зазоров на примере регулировки клапанов УМЗ-417. План действий включает 5 пунктов.

Подготовка рабочего пространства.
Выставление ВМТ – верхней мертвой точки по шкиву.
Проверка бегунка на тумблере (нужно понимать, с какого цилиндра начинать, обычно это первый).
Собственно, выставление зазоров.
Контроль по движению коромысел и сборка.

В целом ничего сложного, процесс не сложнее ремонта порогов. Из инструментов потребуются 2 ключа на 11 и 14, отвертки, набор щупов и торцовый ключ на 10, чтобы удобно было откручивать крышку клапанной коробки. Из материалов нужна только прокладка для коробки. В идеале – пробковая.

Подготовка

Перед проведением регулировки клапанов на УАЗ нужно сделать три вещи. Во-первых, освободить крышку клапанной коробки. Если на нее что-то прикручено, надо это открутить (все, включая массу). Во-вторых, снять крышку коробки и тумблера. В-третьих, выставить шкив-демпфер на ВМТ (высшую мертвую точку) и проверить, чтобы бегунок тумблера указывал на первый цилиндр (если смотреть сверху, то на 10 часов).

пусковой рукояткой проворачиваем колесо по часовой стрелке;
нужное положение – когда крайняя риска (при поворачивании по часовой стрелке, то есть условно верхняя отметка) окажется строго напротив отлива крышки распределительных шестерен (если нет отлива, будет отверстие или другая метка);
проверка (нужно покачать коромысла клапанов первого цилиндра, они должны едва ощутимо «ходить» вверх-вниз).

Если бегунок тумблера показывает иное положение после поворота шкива (кроме как на 10 часов), значит, с большой долей вероятности закрытыми будут клапаны 4 цилиндра. С него и надо начинать регулировать зазоры клапанов УАЗ-417 в двигателе (по схеме 4–3–1–2).

Поворачивать шкив можно вручную за ремни и шкивы или при помощи отвертки (ее надо вставить в корончатую гайку и использовать как рычаг). Самый простой способ – поворачивание за храповой болт крепления при помощи специальной рукоятки.

Процесс

В целом процесс мало отличается для разных моделей. В том смысле, что работа с УАЗ-417 проводится так же, как и регулировка клапанов 421. Двигаться удобнее в том же порядке, что и расположены цилиндры, то есть 1–2–4–3.

Вставляем щуп нужной толщины (исходя из нормативного зазора – от 0,3 до 0,4 мм) между клапанной крышкой и коромыслом.
Если щуп ходит свободно, но с легким сопротивлением, значит, зазор хороший.
Если щупу слишком свободно или он не заходит в зазор вообще, надо регулировать. Для этого: ключом на 14 ослабляем контргайку регулировочного винта;
прокручиваем винт ключом (сбоку) или отверткой (сверху);
проверяем зазор;
как только щуп начинает двигаться свободно, но с небольшим сопротивлением, затягиваем контргайку;
после затяжки снова проверяем зазор щупом, чтобы он (зазор) не «слетел» в процессе.

Отрегулировав оба клапана 1 цилиндра, проворачиваем шкив-демпфер на 180 градусов и повторяем порядок регулировки клапанов УАЗ-417 на 2 цилиндре. Контролируем себя (в смысле, градус проворота) по бегунку тумблера.

Еще 180 градусов проворота (по часовой стрелке) шкива, и регулируем клапаны 4 цилиндра.

Последний проворот на 180 градусов – 3 цилиндр. Все, упражнение окончено, делаем глубокий вдох-выдох.

Сборка

Когда зазоры выставлены, мастера рекомендуют подсоединить проводку и завести мотор без установки крышки коробки, чтобы посмотреть, как клапаны снабжаются маслом. Достаточно 1–2 минут. Если смазка везде проступила, это хорошо. Можно накручивать крышку и все, что на ней было, заводить машину и отправляться по делам. Двигатель будет работать тише.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.
Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

неисправности коленчатого вала;
проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
механическое повреждение блока цилиндров;
слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

Советы

Теперь вы знаете, как регулировать клапана на УАЗ практически всех моделей. Единственное, что осталось уточнить, касается подготовительных действий. Поскольку от них зависит то, с какого цилиндра начинать регулировку. Что здесь важно: шкив на уазиках – деталь «непостоянная». При тюнинге, разборках и переборках его часто заменяют.

Потому у кого-то на колесе 2 риски, у кого-то их 3, а у кого-то вообще 1. Это к тому, что полагаться при выставлении ВМТ только на отметки шкива не стоит, особенно если вы брали неновый автомобиль и точно не знаете его истории. Обязательно сверьтесь с бегунком тумблера. А еще можно отверткой в цилиндре (первом, если начинаете с него) проверить, чтобы поршень был наверху.

Рекомендуем полезное видео про регулировку клапанов УАЗ:

Собственно, на этом все. Обязательно расскажите своим друзьям, да и всем знакомым, которые ездят на уазиках, как правильно регулировать клапаны в двигателе такого автомобиля. Если знаете еще более простой способ регулировки, расскажите о нем в комментариях, это наверняка будет полезно всем. Вопросы и уточнения жду там же.

Газель Бизнес 4216 регулировка клапанов. Видео

Регулировка клапанов ВАЗ 2114 на 8 клапанном двигателе

Источник статьи: http://motorovy.ru/brendy-avto/regulirovka-klapanov-4213.html

Как сделать регулировку клапанов на УАЗ с 421 двигателем

Разберемся, как регулируются клапаны на 421-м двигателе УАЗ. Для начала рассмотрим технические характеристики двигателя:

Цилиндры-4 штуки;
Тип расположения-рядное;
Объем цилиндров(рабочий)-2,89 литров;
Обороты коленвала-4000 оборотов/минуту;
Мощность 84,4-98 лошадиных сил;
Вес-170 килограмм;
Рекомендованное масло для мотора-15W40, 5W40, 10W30, 10W40, 20W40;
По брендам-Роснефть, ЛукОил, Liqui Moly;
По химическому составу — полусинтетика — в теплые месяцы, синтетика — в морозы;
Эксплуатационный ресурс двигателя УАЗ 421- 250 тысяч километров.

Как понять, что двигателю необходимо произвести регулировку клапанов

Как же понять, что двигателю необходимо произвести регулировку клапанов? Для этого познакомимся с признаками нарушения регулировок зазоров клапанной системы.

Снижение мощности двигателя;
Слышны постукивания клапанов;
Внутри работающего карбюратора появляются вспышки;
В районе глушителя слышны хлопки, похожие на звуки выстрелов.

Регулировка клапанов необходима автомобилю в случае капитального ремонта двигателя, если ремонт производился самостоятельно, если же ремонт делали в сервисе, то соответственно они сделают все сами. Но, не будет лишним перепроверить, так как показывает практика после сервисного ремонта встречаются недоработки.

Другими словами, любые манипуляции, которые требовали снятие оси коромысел требуют настройку клапанов.

Так же клапана необходимо регулировать в случае длительного пробега. Периодичность, с которой производиться регулировка составляет от 30 до 40 тысяч километров. В общем любой ремонт, который затрагивает клапана должен заканчиваться их регулировкой.После капитально ремонта, замены ГБЦ клапан может быть зажат, иными словами, когда один клапан всегда открыт, это приводит к тому, что начинает троить двигатель.

Регулировку клапанов можно делать двумя способами- по шкиву или по трамблеру.Разберемся по порядку с чего нужно начинать данный ремонт.

Регулировку клапанов следует начинать со снятия крышки оси коромысел. В данном случае ось коромысел держится на шести болтах. Соответственно, в первую очередь следует открутить болты, затем отсоединить, если закреплен шланг разряжения вакуума на трамблер зажигания. Далее для удобства убираем трубки и все что находится над крышкой оси, чтобы во время ремонта нам ничего не мешало. Для регулировки клапанов понадобится набор щупов, из которого нужны два щупа на 0,35 и 0,40. Следующее, что потребуется — кривой стартер, который понадобится для вращения коленвала и освобождения тех клапанов, которые необходимо отрегулировать.

Итак, сняли крышку оси коромысел. Внутри, под крышкой можно увидеть эмульсию, которая образовалась в результате попадания антифриза в масло.Данную эмульсию следует удалить. Для начала регулировки клапанов следует выставить первый поршень в положение верхней мертвой точки(ВМТ). Для этого берем кривой стартер, вставляем его в шкив коленвала, перед этим обязательно нужно проверить, что выключено зажигание, масса, и далее смотрим на шкиве метку. После крутим коленвал до того момента, пока не появится та самая метка. Первая отметка — это момент зажигания, примерно на нее необходимо выставить поршень. По завершению данных манипуляций поршень будет находиться в положении верхней мертвой точки (ВМТ).

Переходим к регулировки клапанов. Способ первый-по шкиву

Необходимо отрегулировать первый, второй, четвертый и шестой клапан, тут мы можем увидеть зазоры, которые нужно будет отрегулировать. На оси коромысел можно увидеть так называемый винтик, собственно которым и производиться регулировка. Сделать это можно отверткой, либо ключом на 11, что более рекомендовано. Итак, берем щуп на 0,35 и подставляем его в зазор между осью и верхушкой клапана, тут же мы можем наблюдать люфт, или другими словами сбитый зазор, который необходимо убрать. Чтобы убрать люфт понадобиться ключ на 14, которым нужно ослабить контргайку, дополнительно придерживая ее ключом на 11. После ослабления контргайки убираем зазор с помощью ключа на 11. Выполнять все движения нужно медленно и аккуратно.

В начале мы говорили о том, что регулировка довольна не сложный процесс, но муторный. В чем же заключается муторность данного процесса ? А заключается она в том, что когда мы начнем закручивать контргайку обратно, то она вытянет вверх регулировочную шпильку, что приведет к тому, что вновь образуется зазор. Чтобы все прошло как полагается придется набраться терпения, и добиться нужного результата. Щуп должен ходить туговато, но он должен проходить. В общем, чтобы настроить все как нужно придется не раз открутить и закрутить контргайку. В дальнейшем с опытом, с практикой уже будет легче отрегулировать клапана, но новичку придется «попотеть». Далее регулируем остальные клапана таким же образом, что и первые.

После того, как мы завершили регулировку первого, второго, четвертого и шестого клапана нам необходимо отрегулировать оставшиеся клапана, то есть третий, пятый, седьмой и восьмой. Для этого необходимо их освободить с помощью еще одного прокручивания коленчатого вала на 360 градусов. Далее регулируем их по известной нам схеме. На этом регулировка клапанов на 421 двигателе закончена. В окончании чистим клапанную крышку, меняем прокладку, собираем все обратно.

Второй способ регулировки клапанов- по трамблеру

Для этого способа понадобиться определенное умение, но после пары ремонтов все будет хорошо получаться. Для начала следует запомнить текущий угол опережения зажигания, для этого смотрим на шкалу трамблера. Угол опережения должен равняться нулю, для этого необходимо ослабить болт на 10 на шкале трамблера. Далее делается все точно так же как и в первом способе, единственное нужно смотреть не на шкив, а на положения бегунка трамблера.

Суть процесса такова- при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольтного провода на крышке трамблера, искра в цилиндр будет подаваться при положении поршня в ВМТ.

Это будет означать, что клапаны закрыты, и можно приступить к их регулировке. Регулируем клапаны поворотом шкива, на глаз необходимо засечь момент, когда бегунок замыкает контакт высоковольтного провода регулируемого цилиндра. Вся сложность такого способа заключается в том, что действия выполняются на глаз.

По завершению всех манипуляций возвращаем угол опережения зажигания в начальное положение. Кто-то может задаться вопросом, а так ли нужна регулировка клапанов или, что будет если не регулировать их?

Итак, если не регулировать клапаны, то произойдет изменение теплового зазора, что не лучшим образом скажется на ресурсе и работе двигателя. Тепловая нагрузка на клапаны увеличится, их охлаждение снизится, что приведет к перегреву и разрушению- прогару. Чтобы понять какой должен быть тепловой зазор для конкретного двигателя следует обратиться к руководству по эксплуатации, так как величина теплового зазора определяется производителем. Но следует отметить, что величина теплового зазора не велика и составляет 0,1-0,4 миллиметра.

Источник статьи: http://uazklass.ru/dvigatel/kak-sdelat-regulirovku-klapanov-na-uaz-s-421-dvigatelem.html

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установка угла опережения зажигания двигателя УМЗ-421.

Холодная и горячая обкатка вновь отремонтированного двигателя УМЗ-421.

— Холодная обкатка при частоте вращения коленчатого вала 1200-1500 оборотов в минуту в течение 15 минут.
— Горячая обкатка на холостом ходу : при 1000 оборотах в минуту — 1 час, при 1500 — 1 час, при 2000 — 30 минут, при 2500 — 15 минут.

Для этого, запустить двигатель и с помощью ручки управления дроссельной заслонкой карбюратора, расположенной на щитке приборов, установить частоту вращения 1000-1200 оборотов в минуту. Поддерживать указанный режим 10-15 минут, постоянно контролируя давление масла и температуру охлаждающей жидкости по штатным указателям на щитке проборов автомобиля. Кран масляного радиатора должен быть закрыт.

Если в процессе обкатки не обнаружено каких либо неполадок, течей масла или охлаждающей жидкости, посторонних шумов и стуков, то надо отрегулировать минимальную частоту вращения холостого хода.

Регулировка минимальной частоты вращения холостого хода двигателя УМЗ-421.

Винтом эксплуатационной регулировки карбюратора установить частоту вращения коленчатого вала 700-750 оборотов в минуту, затем винтом ограничения токсичности установить максимально возможную частоту вращения.

После этого, завернуть винт ограничения токсичности до начала падения частоты или начала неустойчивой работы двигателя, а затем вывернуть его на четверть оборота. Винтом эксплуатационной регулировки установить частоту вращения коленчатого вала в 700-750 оборотов в минуту.

Источник статьи: http://auto.kombat.com.ua/regulirovka-zazorov-klapanov-holodnaya-i-goryachaya-obkatka-dvigatelya-umz-421-posle-remonta/

Как регулировать клапана на уаз 421 двигатель инжектор

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры регулировки клапанов

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.

Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву.

Регулировка клапанов

Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером 0.40 мм.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

После первого цилиндра регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота. Но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу. И, вставив в цилиндр отвёртку, подвести поршень в ВМТ. лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре. Но это положение поршня не является верхней мертвой точкой. Потому что зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно. Но где гарантия, что зажигание стоит правильно. Или при прокручивании коленчатого вала вы не проскочили требуемое положение. Следовательно лучше потратить немного больше времени выставить всё точно. Так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра. Здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установка угла опережения зажигания двигателя УМЗ-421.

Технические нюансы и порядок регулировки

Согласно технической документации, предоставленной Ульяновским автомобильным заводом, зазоры должны составлять: для выпускных клапанов цилиндров № 1 и № 4 – 0,3-0,35 мм, для оставшихся – 0,35-0,40 мм.

Стоит заметить, что порядок регулировки клапанов УАЗа производится в соответствии с работой цилиндров, а именно 1-2-4-3. При этом не важно, проводится регулировка инжекторного или карбюраторного – операции выполняются аналогичные. Само же действие совершается при остывшем двигателе.

Необходимые инструменты: набор щупов, стандартный водительский набор инструментов. По завершению операции производится замена прокладки клапанной крышки.

УАЗ : регулировка клапанов

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

Способы регулировки зазоров

Существует два способа, которые были признаны большинством автомастеров.

Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.

Применяется в основном когда «кривой стартер» или заводная ручка устанавливается после различных усовершенствований. Порядок действия следующий:

Способ № 2: регулировка клапанов УАЗа по трамблеру.

Стоит заметить, что этот способ применяется в основном умелыми мастерами, но после некоторых тренировок должно получиться и у вас.

Рекомендуется недотягивать клапаны, нежели перетягивать. В первом случае возможен лишь стук или звон, а во втором – прогорание клапана, урон также понесет головка блока.

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Порядок регулировки клапанов двигателя ЗМЗ 402

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель. Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали). Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Регулировка клапанов на газель бизнес умз 4216

Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.

Регулировка клапанов УАЗ 469

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ 469 составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Содержание статьи:

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ 469, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

Регулировка клапанов

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий. Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

Переходим к регулировки клапанов. Способ первый-по шкиву

Регулировка клапанов Газель Некст

На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next. Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Порядок регулировки клапанов двигателя ЗМЗ 402

Регулировка клапанов УАЗ 469

Рады поделиться с Вами очередной статьей с нашего сайта : Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

Как отрегулировать клапана двигателя УМЗ 421. Видео

Двигатель УМЗ 421 хорошо знаком «уазоводам». Опытные автолюбители знают, что одной из основных «статей» периодического обслуживания ульяновских внедорожников является регулировка клапанов. Эти детали выполнены из хромистой стали, поэтому отличаются хорошей надежность. Диагностика клапанов просто необходима, ведь если зазор будет превышать норму, то мотор тяжело запускается и «стучит», а его мощность падает. Меньший зазор приводит к появлению характерных хлокпов в глушителе, да и карбюратор начинает «сбоить». Как отрегулировать клапана двигателя УМЗ 421 описано на видео и в этой инструкции:

Двигатели семейства «421» (впрочем, как и проверенные «четыреста вторые»), требуют довольно частой подтяжки крепежа цилиндров. «В идеале» это нужно делать через каждую тысячу километров пробега, хотя многие ставят эту норму под сомнение. Процесс ремонта показан в представленном здесь видео по регулировке клапанов двигателя УМЗ 421 своими руками.

Как отрегулировать клапана на 421 двигателе

Источник статьи: http://dremel-shop.ru/brendy/regulirovka-klapanov-4213.html

Регулируем клапана на УМЗ 4218.10

В жизни каждого рукоблуда наступает момент, когда нужно отрегулировать клапана но криворуким ногожопам эту операцию доверять не охото и земноводное душит…
Да и истинный рукоблуд не откажет себе в удовольствии раскурочить, чтонить и если повезёт то не сломать.

И так начнём
Вот он подопытный

Снимаем всё, что может помешать и откручиваем шесть болтов М6 (могут стоять и шпильки с гайками вместо болтов)

Вот и освободили плацдарм

Не подумайте глядя на фото, что мотор новый, хотя он почти новый с пробегом под полтинник, просто масло хорошее.
Продолжим…
сейчас нужно поставить на такт сжатия либо в первом либо в четвёртом горшке.
Достаточно совместить шпинёк с этой риской

Ну и посмотреть на каком цилиндре обе штанги свободны, а накаком одна зажата.
в этом случае такт сжатия был на четвёртом горшке, а крутить на ещё оборот было лениво.
В этом случае регулируем клапан 3,5,7 с зазором 0,35-0,40 8-й 0,3-0,35 либо, как и все.
потом делаем один оборот КВ и регулируем клапана 2,4,6 — 0,35-0,40, а 1-й 0,3-0,35 или, как все
Для этой операции понадобится накидной S14 и S6 (если у вас свежий мотор) либо накидной S14 S11 или вместо последнего отвёртка (это кому, как удобней)
Не ленимся перепроверять себя точнее зазор.

Регулировать можно и несколько по другому, выставляем на сжатие 1-го и крутим его клапана, потом поворачиваем КВ на 180 и регулируем следующий горшок и повторяем операцию пока не уделаем всё.
Ну вот мы отрегулировали и теперь дело за крышкой клапанной.
проверяем плоскость прилегания и если у видим результат усердного кручения гаек

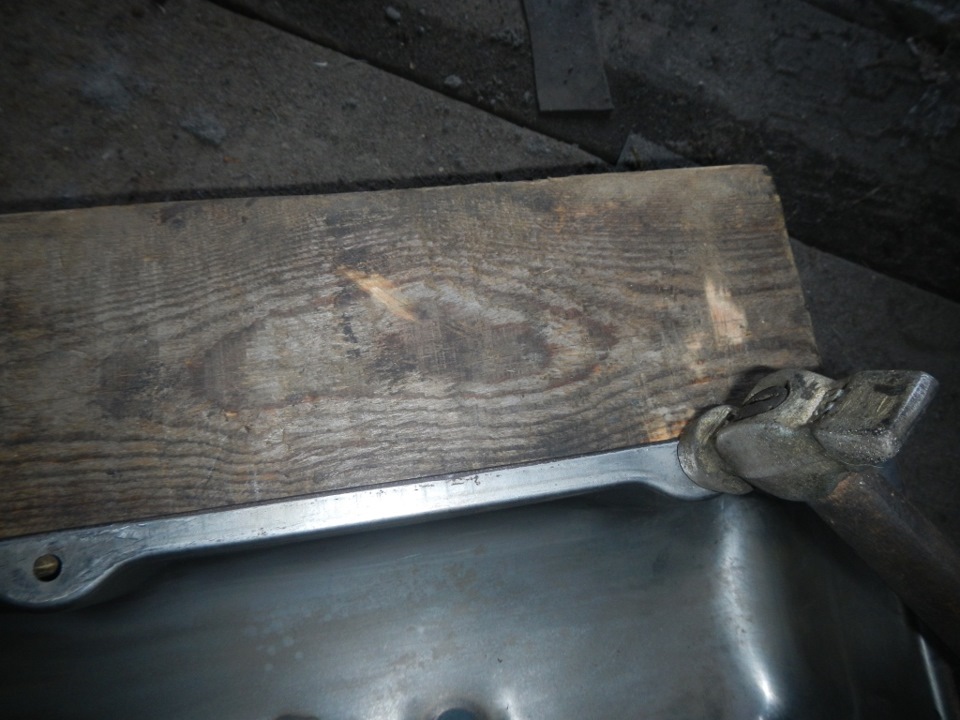

то выравниваем на какой либо прямой плоскости с применение кувалдометра

До получения верного результата

осталось всё собрать
но перед этим убедитесь, что в лабазе вам впарили ту прокладку

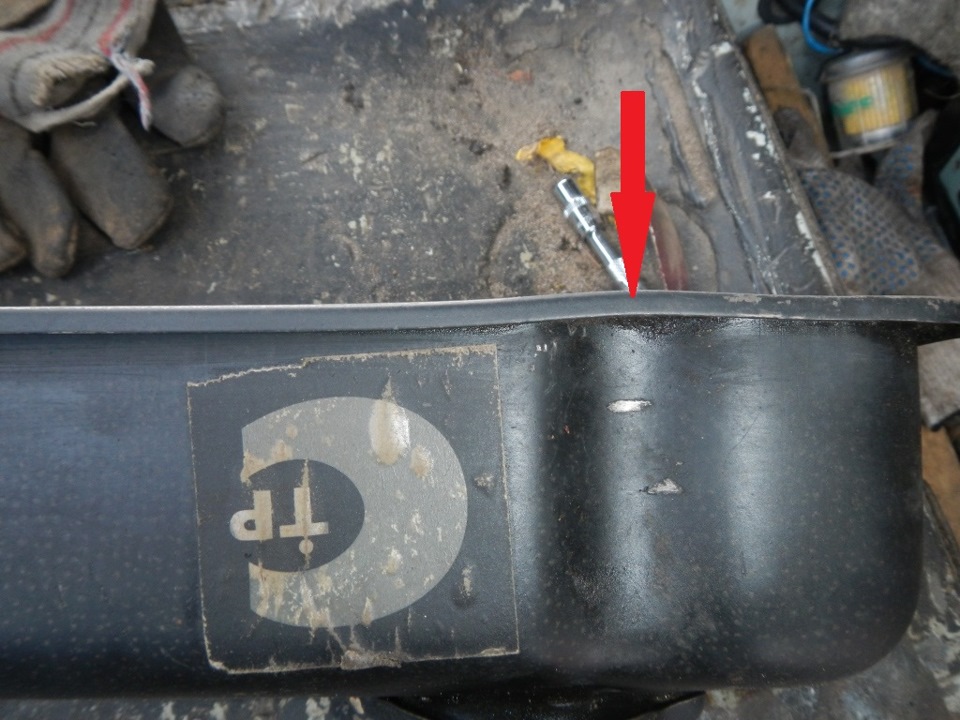

нижняя внешне похожа на нашу но не она.
Убедившись, что она то, что нужно то смотрим, что б такого не было

из за этого дефекта пришлось собирать на герметик…

и продолжить сборку того, что скрутили и свинтили ранее

Не ленимся менять из РТИ то, что задубело или имеет трещины.

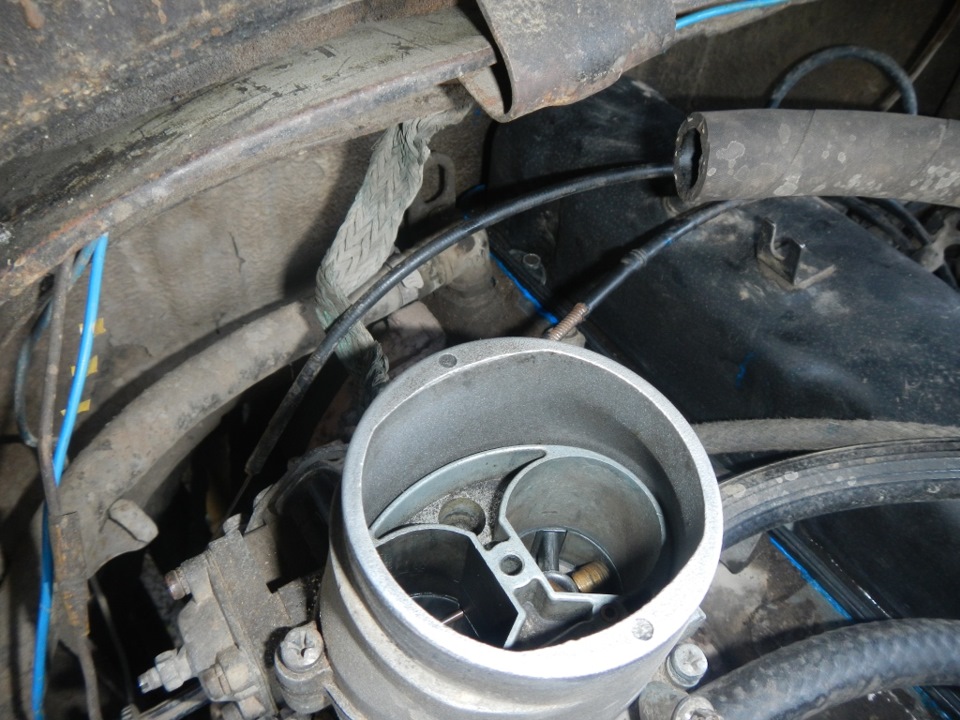

За одно вставьте такую хрень в вентиляцию картера. кличут её пламегаситель и стоят на тазиках заднеприводных

Это позволит вам иметь всегда чистый карбюратор, а не засраный маслом
вот, как пример

Ну вроде и всё.
С момента последней регулировки проехамши чуть более 34 тык и зазор уплыл с 0,35 по кругу до 0,5 на некоторых клапанах

Источник статьи: http://www.drive2.ru/l/6778210/

12 основных модификаций двигателя УМЗ 421

Двигатель внутреннего сгорания УМЗ 421 был разработан взамен тогда существовавшего маломощного мотора. Перед конструкторами ульяновского завода стояла задача в разработке принципиально нового всесильного ДВС. Им стала модель с 4-цилиндрами, созданная на базе имеющегося 402 серии. Новая модель с 98 л.с. была вскоре готова, и она продолжает производиться по сегодняшний день. В новую линейку входят также силовые агрегаты УМЗ 4215 и 4218.

Двигатель УМЗ 421: технические характеристики

Новый двигатель УМЗ 4215 начал выпускаться с 1993 года. В обновленной конфигурации агрегат развивает мощность 98 л.с., а скорость вращения коленчатого вала достигает более 4000 оборотов.

Основные технические характеристики мотора:

Тип системы впрыска – карбюратор и инжектор в зависимости от модификации. Например, модификация 4213 имела инжектор.
Материал блока цилиндров – алюминий, он легче и лучше охлаждается.
Конфигурация или расположение цилиндров – рядное, классическое.
Рабочий объем камеры сгорания – 2890 куб. см.
Максимальный ход поршня – 92 мм.
Количество цилиндров – 4.
Степень сжатия – 8.2.
Вес двигателя сравнительно невелик и составляет 170 кг.

Работает данный ДВС на 92-м бензине. Отличительной особенностью семейства является экологический класс. При наличии катализатора он обеспечивает не ниже ЕВРО-4 даже на 92-м бензине. Также модификация с инжектором обладает сравнительно малым расходом топлива. Ему требуется не более 11 л на 100 км. Что касается ресурса силового агрегата, то он достаточно большой и составляет не менее 250 тыс. км по данным, предоставленным изготовителем. На практике такой мотор себя хорошо зарекомендовал как выносливый, поэтому он способен отработать больше указанного срока.

421 двигатель – особенности устройства

Отечественный двигатель ЗМЗ получил большую славу, которая была достигнута благодаря внедренным новшествам. ДВС из серии УМЗ 421 и все его разновидности, так как мотор и дальше продолжали модифицировать разными дополнениями, был оснащен алюминиевым блоком цилиндров. Это новшество 42130е поколение сделало более легким. Как минимум, агрегат стал меньше весить своего собрата на 20 кг. С появлением алюминиевого блока возникли новые проблемы. Одной из них стало плохое качество литья, из-за чего в охлаждающую жидкость уже на 2-м десятке тыс. км начинало проникать моторное масло. Возникало это из-за деформации блока в результате перегрева, но даже в таком состоянии двигатель УМЗ 4213 продолжал работать.

Очередной особенностью конструкции является отсутствие гидрокомпенсаторов. Поэтому владельцы таких машин хорошо знали, как регулировать зазор клапанов, потому что это приходилось выполнять каждые 10 тыс. км пробега.

К плюсам этого силового агрегата стоит отнести полную нейтральность к типу масла. Он работает одинаково качественно на всех типах смазочной жидкости. При обслуживании в него допускается заливать 5W-30, 5W-40, 10W-40, 15W-40 и даже 20W-40. Производить его замену нужно, как и в легковом автомобиле, через каждые 10-15 тыс. км, чтобы он и дальше работал эффективно и экономично.

Основные модификации двигателей УМЗ 421

Все модификации этого семейства моторов можно грубо разделить на 2 категории. К первой будут относится те, которые работают на низкооктановом бензине. Это УМЗ 4213, УМЗ 4215 и работающие на газобензине. К последним относятся модификации 421800. Также существовала модификация с увеличенной мощностью с алюминиевым ГБЦ – ЦМЗ 4216 99лс.

Все модификации мотора из 402 серии:

УМЗ 4218.10, УМЗ 4215.10-10, УМЗ 4215.10-30 – основная модификация ДВС со степенью сжатия 7, была разработана под 76 бензин. Мощность не превышала 98 л.с., а класс по экологичности не более ЕВРО-1.
УМЗ 4218.10-10 – ДВС аналогичен УМЗ 4218.10, но в нем увеличена степень сжатия до 8.2 под 92 бензин, соответственно, и больше мощность на 5 л.с.
УМЗ 421.10 – мотор является аналогом УМЗ 4218.10, но оснащен измененной системой выпуска газов.
УМЗ 421.10-30 – по сути, полный аналог УМЗ 4218.10-10, но с модифицированной выпускной системой.
УМЗ 4213.10-40, УМЗ 4213.10-50 – модель, аналогичная УМЗ-421.10-30, но с установленным инжектор. Благодаря нему увеличен класс экологичности до Евро-3, а мощность до 117 л.с.
УМЗ 4216.10 УМЗ 40215.10-30 – инжекторный агрегат с увеличенной степенью сжатия до 8.8, приспособлен для работы на 92-м бензине и обладает увеличенной мощностью до 123 л.с.
УМЗ 42161.10 – модель, аналогичная УМЗ 4216.10 с мощностью 99 л.с.
УМЗ 42164.10 – аналог УМЗ 4216.10, но оснащен улучшенным распредвалом и модифицированной системой выпускных газов. Его экологический класс – в Евро-4, а мощность – 125 л.с.
УМЗ 421647.10 – улучшенная модификация УМЗ 42164.10, газобензиновый с мощностью 100 л.с.
УМЗ 42167.10 и УМЗ 42161.10 –налоги УМЗ 4216.10, являются газобензиновыми агрегатами мощностью 123 л.с

Регулировка клапанов двигателя УАЗ 421

Процедура регулировки клапанов на моторе 421500 и других модификациях должна выполняться каждые 10-15 тыс. км, так как в конструкции исключены гидрокомпенсаторы. Но это не является серьезной проблемой, потому что все равно через указанный интервал нужно менять масло и произвести регулировку сможет не только опытный мастер, но и сам владелец автомобиля.

Описание процесса регулировки клапанов на двигателе ЗМЗ 421

Процедура регулирования клапанов происходит в следующем порядке:

Остановите мотор и дайте ему остыть.
Снимите трубку вакуумного регулятора.
Демонтируйте крышку ГБЦ, предварительно запаситесь новой прокладкой и герметиком.
Установите поршень первого цилиндра согласно метки ВМТ, расположенной на шкиву коленчатого вала. Клапан должен быть закрыт.
Проконтролируйте величину зазора между клапаном и коромыслом при помощи щупа толщиной пластины 0,35 мм. Он должен входить с небольшим усилием.
Регулировка выполняется путем расслабления контрагайки и вращения регулировочного болта вправо или влево.
После установки зазора, зафиксируйте болт контрагайкой.
Проворачивая вал на 90 градусов, проводите регулировку в 1, 2, 4 м 3 цилиндрах.
Установите новую прокладку и крышку ГБЦ на место.

Преимущества и недостатки двигателей УМЗ 421

Ульяновский моторный завод предложил большую линейку новых моторов, но в них не были устранены основные проблемы. Более того, с внедрением новшеств возникли и новые дефекты, требующие регулярного вмешательства. Что касается плюсов, то к ним относится:

простота ремонта и обслуживания;
неприхотливость к выбору масла;
доступность и дешевизна запчастей;
увеличен ресурс мотора УМЗ 4218 за счет использования тонких сухих гильз и смещения пальца.

Все моторы УМЗ 4215 не способны выстоять перегрев. После него приходится менять ГБЦ.
Недостаток мощности в УМЗ 4213, которой так и не хватило для достижения нормальной динамики автобусов.
Отсутствие гидрокомпенсаторов, из-за чего приходиться регулировать зазор клапанов каждые 10 тыс. км.
Увеличенный расход топлива и смазки.
Возможность смешивания масла с тосолом после пробега 10 тыс. км.

Автомобили с двигателями семейства ЗМЗ 421

Двигатель УАЗ 4213 был очень даже популярен. Его устанавливали на разные отечественные автомобили. Инжекторный движок монтировали на Газель, карбюраторный двигатель ставили на УАЗ Буханка, Соболь, Барс, патриот, 3160, 3161, Тигр 2330, Симбир 3162 Хантер, микроавтобусы 3303, 2206, Симба 3165, Соболь 2217, Газель 3221.

Особенности технического обслуживания двигателей 421

Мнение о выполнении технического обслуживания автомобиля с мотором ЗМЗ 421 у разных владельцев разнятся. На самом деле все зависит от того, как он эксплуатируется и в каких режимах работает. Если машина часто преодолевает бездорожье, а мотор работает под увеличенной нагрузкой, то клапана рекомендуется регулировать раньше пробега в 10 тыс. км.

Признаки необходимости выполнения регулировки клапанов:

Заметное уменьшение мощности агрегата.
Ощущение нехарактерного для нормальной работы звука постукивания клапанов.
Внутри карбюратора периодически появляются вспышки.
В районе выхлопной системы слышны хлопки.
При выполнении регулирования клапанов нужно учитывать особенности его работы. Зазор в 2 и 3 цилиндрах должен быть от 0,35 до 0,4 мм.
Плановое ТО состоит из следующих видов работ:
Замена масла, масляного фильтра и регулировка клапаном – каждые 10 тыс. км.
Профилактика выпускного коллектора, топливной рампы, топливопровода и свечей зажигания – через каждые 20 тыс. км.
Замена воздушного фильтра – через 30 тыс. км.
Замена топливного фильтра, тосола – 40 т. км.

Описание наиболее частых проблем двигателей 421 УМЗ

Моторы 402 серии нельзя назвать идеальными, но они просты в ремонте и их обслуживание обходится недорого. За все время их эксплуатации автовладельцы сталкивались со многим проблемами, в числе которых можно выделить наиболее частые:

возможность проникновения масла в охлаждающую жидкость;
практически постоянная неустойчивость работы в режиме холостого хода;
через 5-10 тыс. км наблюдается снижение мощности;
периодически возникает стук в опорах коленвала.

Возможен ли тюнинг двигателей УМЗ 421

Многих интересует, возможен ли тюнинг двигателя УМЗ 421. Для повышения мощности на этот мотор можно установить турбину. Как показывает практика, таким способом удается увеличить производительность на 30-50 л.с., но с ростом мощности ускоряется износ ГБЦ м прочих компонентов. Если вы решите произвести подобное улучшение, то учтите выработку.

Источник статьи: http://proavtomaster.com/ekspluatatsiya/umz-421

Уаз буханка инжектор 4213 двигатель регулировка клапанов

Как регулировать клапана на уаз 421 двигатель инжектор

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Регулировка клапанов

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

Особенности выставления ВМТ

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установка угла опережения зажигания двигателя УМЗ-421.

Технические нюансы и порядок регулировки

УАЗ : регулировка клапанов

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

Способы регулировки зазоров

Существует два способа, которые были признаны большинством автомастеров.

Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.

Способ № 2: регулировка клапанов УАЗа по трамблеру.

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Порядок регулировки клапанов двигателя ЗМЗ 402

Регулировка клапанов на газель бизнес умз 4216

Регулировка клапанов УАЗ 469

Периодичность регулировки клапанов

Содержание статьи:

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Регулировка клапанов

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

Регулировка без гидрокомпенсаторов

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Переходим к регулировки клапанов. Способ первый-по шкиву

Регулировка клапанов Газель Некст

Порядок регулировки клапанов двигателя ЗМЗ 402

Регулировка клапанов УАЗ 469

Как отрегулировать клапана двигателя УМЗ 421. Видео

Как отрегулировать клапана на 421 двигателе

Источник статьи: http://medwegonok.ru/uaz-buhanka-inzhektor-4213-dvigatel-regulirovka-klapanov/

Регулировка клапанов уаз 421 двигатель инжектор порядок регулировки клапанов

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Зазоры регулировки клапанов

Как определить ВМТ в момент сжатия

Регулировка клапанов

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

Как понять, что двигателю необходимо произвести регулировку клапанов

Регулировка клапанов довольно таки простая процедура, но довольно муторная. Как правило, автомобиль УАЗ приобретается с целью езды по бездорожью. Новички, купившие автомобиль полагают, что справиться с регулировкой клапанов самостоятельно будет нелегко, но опытные “УАЗоводы” знают, что в этом нет ничего сложного.
Как же понять, что двигателю необходимо произвести регулировку клапанов? Для этого познакомимся с признаками нарушения регулировок зазоров клапанной системы.

Другими словами, любые манипуляции, которые требовали снятие оси коромысел требуют настройку клапанов.

Регулировку клапанов следует начинать со снятия крышки оси коромысел. В данном случае ось коромысел держится на шести болтах. Соответственно, в первую очередь следует открутить болты, затем отсоединить, если закреплен шланг разряжения вакуума на трамблер зажигания. Далее для удобства убираем трубки и все что находится над крышкой оси, чтобы во время ремонта нам ничего не мешало. Для регулировки клапанов понадобится набор щупов, из которого нужны два щупа на 0,35 и 0,40. Следующее, что потребуется – кривой стартер, который понадобится для вращения коленвала и освобождения тех клапанов, которые необходимо отрегулировать.

Итак, сняли крышку оси коромысел. Внутри, под крышкой можно увидеть эмульсию, которая образовалась в результате попадания антифриза в масло.Данную эмульсию следует удалить. Для начала регулировки клапанов следует выставить первый поршень в положение верхней мертвой точки(ВМТ). Для этого берем кривой стартер, вставляем его в шкив коленвала, перед этим обязательно нужно проверить, что выключено зажигание, масса, и далее смотрим на шкиве метку. После крутим коленвал до того момента, пока не появится та самая метка. Первая отметка – это момент зажигания, примерно на нее необходимо выставить поршень. По завершению данных манипуляций поршень будет находиться в положении верхней мертвой точки (ВМТ).

УАЗ : регулировка клапанов

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет. Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Регулировка клапанов на УАЗ 469: порядок цилиндров, зазоры

Работает мастер УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, — 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы. Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

Двигатель УМЗ 100 карбюратор: техническая характеристика и ремонт

Двигатель УМЗ 100 карбюратор — это силовой агрегат, выпускаемый Ульяновским моторным заводом. По сути, мотор УАЗ 100 и УМЗ 421 — это одно, и тоже. «Соткой» его назвали потому, что у него диаметр цилиндра составляет 100 мм. Он пришёл на смену устаревшего ЗМЗ 402, который на время разработки устанавливался на автомобили УАЗ.

Основное назначение моторов было установка на УАЗы, которые были достаточно популярными для военного назначения. Но, мотор получил достаточно широкое распространение среди моделей, таких как УАЗ, Газель, и другие.

Технические характеристики

Технические характеристики, которые получила «сотка» (двигатель УАЗ 100) — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 100 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал. Итак, рассмотрим, основные технические характеристики силового агрегата:

Наименование	Описание характеристики
Модель	УМЗ 421 («Сотка»)
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии
Эконормы	От Евро-0
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Как видно, мотор обладает достаточно высокими техническими характеристиками, что позволяет применять его на разных видах автомобилей от Волги до военной техники.

Применяемость

Как видно с технических характеристик, двигатель УАЗ 100 карбюратор нашёл широкое применение среди целого модельного ряда разных автомобильных производителей. Так, Заволжский моторный завод выпускал партию транспортных средств Волга с силовым агрегатом, выпущенных Ульяновским концерном. Также УМЗ 421 ставились на Газель.

Военная техника и боевые машины не остались без внимания, так Ульяновский мотор устанавливался на УАЗ 421 и УАЗ 469, которые заказывало министерство обороны для командного состава.

Регулировка клапанов на газель бизнес умз 4216

Описание регулировочных работ для двигателя

Двигатель ЗМЗ популярен среди отечественных автолюбителей благодаря экономичному расходу топлива и лёгкости технического обслуживания. Но потрясающая ремонтопригодность мотора не избавила его конструкцию от некоторых технических огрехов.

Сборка деталей невысокого качества и сложное расположение запчастей внутри двигателя оказывают большую нагрузку на рабочий механизм, что увеличивает степень его износа.

Двигатель ЗМЗ-402 требует особого подхода, заключённого в регулировке зазоров клапанов, которая осуществляется в среднем каждые 15000 км пробега. Отсутствие газораспределительной функции в моторе вынуждает владельцев транспорта производить регулировку в следующих целях:

Периодичность регулировочных работ полностью зависит от типа загруженности автомобиля и корректного использования горючего. В случае, если мотор используется бережно и не выводится на максимальные скорости, то регулировку клапанов стоит проводить каждые 15000 км. Если транспортное средство используется для транспортировок крупногабаритных грузов, регулировка осуществляется каждые 10000 км.

Если автовладелец в качестве топлива использует бензин, не соответствующий назначенной марке, то риск прогорания клапанов и потери давления в цилиндрах заметно повышается. Стабильная регулировка тепловых зазоров каждые 5000-6000 км избавит двигатель от преждевременного износа, а отдельные части мотора будут защищены от перегрева и выхода из строя.

Инструкция по регулировке клапанов.

Необходимый инструмент:

Необходимые запчасти и расходные материалы:

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

Как часто необходимо проводить настройку

В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.

Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:

Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.

Регулировка без гидрокомпенсаторов

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Особенности выставления ВМТ

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Как регулировать?

Когда все предварительные работы выполнены, нужно перейти к конкретно настройке. Поршень в первом цилиндре нужно установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Меж толкателем и клапаном пробуют воткнуть щуп. Если он проходит совсем не сложно либо напротив, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. При помощи вращения регулировочного винта достигают подходящего зазора. Таким макаром производится регулировка клапанов мотора УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, необходимо не запамятовать закрутить контргайку.

Дальше коленчатый вал проворачивают на 180 градусов, и раскроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует снова провернуть мотор и при помощи щупа проверить зазор. Это будет гарантией того, что регулировка клапанов мотора 4216 «Газель» выполнена правильно.

Клапаны на УАЗ 469 : учимся тонкостям регулировки

УАЗ 469 – один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

Зазоры на клапанах УАЗ

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, “покашливание” и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Для чего регулировать?

Их обычно настраивают для того, чтоб движок работал устойчивее в всех спектрах оборотов. Клапана – это очень принципиальная часть механизма газораспределения. Если настройка зазоров сбилась, то существенно увеличивается износ разных деталей в ГРМ. Увеличивается шумность работы агрегата, возрастает расход горючего, что очень значительно для коммерческого транспорта.

Если в процессе работы мотора прослушивается гул, если стало сложнее запустить прохладный мотор, а при прохладном запуске свечки заливает топливом, тогда настало время для регулировки клапанов мотора 4216 “Газель”.

Зазоры сбиваются по последующим причинам. Это выход из строя коленвала мотора, неправильный момент срабатывания кулачков в механизме рассредотачивания газов. Также зазоры уходят, если имеются разные нарушения целостности блока мотора.

Предпосылкой завышенного либо пониженного зазора может быть и манера вождения водителя. Если шофер предпочитает брутальное управление, что выражается в резком отпускании сцепления, то это непременно ведет к насыщенному и досрочному износу деталей механизма газораспределения.

Регулировка клапанов Газель Некст

Модификации

В зависимости от своей модификации силовой агрегат предназначался для работы на низкооктановом бензине или газобензине у мотора серии УМЗ 4218.

Последние инжекторные модификации мотора УМЗ 4213 Evotech предполагали использование высокооктанового топлива А-92. Следует сказать, что этот мотор критичен к качеству бензина, что приводит к проблемам с топливной системой и необходимостью очистки и замены топливного фильтра и бензонасоса.

Мотор УМЗ 4215 не отличался устойчивостью к перегреву, что приводило к необходимости дорогостоящего ремонта головки блока цилиндров.
Первоначально данная разновидность силовых агрегатов оснащалась карбюраторной системой подачи топлива, и лишь в последних генерациях мотора УМЗ 4213 и УМЗ 4218 применялись инжекторы, которые позволили улучшить показатели топливной экономичности.
Однако проблема недостатка мощности так и не была решена. Силовой агрегат УМЗ 4213 с инжектором и объемом в 2,9 литра выдавал 125 лошадиных сил, что было недостаточно для обеспечения качественной динамики микроавтобусов и тяжелых автомобилей повышенной проходимости.
Двигатель УМЗ 4218 агрегатировался с механической коробкой передач, а сами автомобили получили систему полного привода. Модернизированные версии силовых агрегатов этой серии отличались улучшенными техническими характеристиками и по отзывам владельцев оказались более надежными, нежели чем первое поколение двигателя.
Силовой агрегат УМЗ 4218 имеет тонкие сухие гильзы, что положительно сказывается на прочности блока, в котором используются цилиндры с диаметром в 100 миллиметров. Поршни в УМЗ 249 выполнены с технологией смещения пальца, что обеспечивает долговечность мотора при его эксплуатации в тяжелых условиях.
Необходимо сказать, что несмотря на попытки инженеров УАЗа усилить конструкцию силового агрегата УМЗ 4218, обеспечить двигателю необходимую температурную устойчивость не удалось. Объяснить это можно устаревшей конструкцией силового блока, которая, по сути, не менялась с 1956 года, когда был разработан 402 двигатель. Базу этого двигателя используют моторы 421 семейства и силовые агрегаты УМЗ 341 серии.
В целом можно сказать, что сервисное обслуживание не представляет особой сложности, что позволяет ремонтировать двигатель УМЗ 4218 в большинстве сервисных мастерских. Самостоятельный ремонт этого двигателя также не представляет какой-либо существенной сложности.
Используемая на последних модификациях мотора УМЗ 4215 инжекторная система впрыска, по отзывам владельцев, не отличалась надежностью, что приводило к частым проблемам с форсунками, замена которых в силу конструктивных особенностей этого силового агрегата представляла определенную сложность.

Как отрегулировать клапана двигателя УМЗ 421. Видео

ГРМ и клапаны двигателя УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

Газопровод двигателя УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) Газопровод УМЗ-421, УМЗ-4218 (см. рис.1/2) состоит из алюминиевой впускной трубы и чугунного выпускного коллектора. Впускная труба и выпускной коллектор соединены между собой в один узел через прокладку четырьмя шпильками М8, а их плоскость прилегания к головке цилиндров обработана в сборе с неплоскостностью не более 0,15мм, поэтому разборка узла без необходимости нежелательна. Рис. 1. Газопровод двигателей УМЗ-4218 под ненастроенную систему выпуска отработавших газов 1 – впускная труба; 2 – выпускной коллектор; 3 – заслонка “зима-лето” для подогрева впускной трубы; 4 – фланец для подсоединения приемной трубы глушителя. На двигателях УМЗ-421, УМЗ-4218 применяются три основных модификации газопроводов, которые отличаются между собой коллекторами – под настроенную и ненастроенную систему выпуска и впускными трубами – с фланцем под установку клапана рециркуляции и без него. Газопровод с коллектором под настроенную систему выпуска с впускной трубой без гнезда под клапан системы рециркуляции применяется на двигателях УМЗ-421 Рис.2. Газопровод двигателя УМЗ-421 под настроенную систему выпуска отработавших газов а – для двигателей без системы рециркуляции отработавших газов, б – для двигателей с системой рециркуляции отработавших газов. 1 – фланец для установки клапана рециркуляции; 2 – фланец для присоединения приемной трубы глушителя Газопровод под систему выпуска без настройки и впускной трубой без гнезда под клапан рециркуляции устанавливается на все исполнения двигателей УМЗ-4218. Обозначение газопровода – 417.1008010-20. На рисунках 1 и 2 показаны характерные отличия всех упомянутых выше газопроводов. Средняя часть впускной трубы подогревается отработавшими газами, проходящему по впускному коллектору. Степень подогрева можно регулировать вручную при помощи проворачивающейся заслонки 3 в зависимости от сезона. При повороте сектора в положение, при котором метка «зима» находится против стопорной шпильки, — подогрев смеси наибольший; при повороте в положение метки «лето» — подогрев наименьший. Распредвал двигателя УМЗ-421, УМЗ-4218 На двигателях УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) применялись два вида распределительных валов, которые отличаются только материалом и технологией их изготовления. По основным геометрическим размерам и остальным параметрам они практически унифицированы. На всех двигателях начиная с 2001 года используются только литые чугунные распределительные валы с отбелом кулачков и эксцентрика привода бензонасоса до высокой твердости. Шестерня привода маслонасоса стальная, с закалкой ТВЧ. На двигателях, выпущенных до 2001 года могут быть установлены как чугунные литые валы, так и кованные из стали 45 “селект” с закалкой ТВЧ кулачков, эксцентрика привода бензонасоса, шестерни привода маслонасоса и всех опорных шеек. Основные параметры распределительных валов УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 (мм) Диаметр шейки: — первой — 52-0,02 — второй — 51-0,02 — третьей — 50-0,02 — четвертой — 49-0,02 — пятой — 48-0,02 Биение третьей шейки относительно первой и пятой шеек — 0,02 Диаметр переднего конца вала (под установку шестерни распределительного вала) — 28 Биение переднего торца распределительного вала УМЗ-421, УМЗ-4218 относительно поверхности первой и пятой шеек — 0,025 Высота подъема клапанов 10,5 мм. Распредвал УМЗ-421, УМЗ-4218 — чугунный, литой со стальной шестерней привода масляного насоса и датчика-распределителя зажигания; имеет пять опорных шеек разных диаметров (для удобства сборки): первая — 52мм, вторая — 51мм, третья — 50мм, четвертая — 49мм, пятая — 48мм. Шейки распредвала УМЗ-421, УМЗ-4218 опираются непосредственно на поверхность отверстий в алюминиевом блоке цилиндров. Рабочая поверхность кулачков и эксцентрика привода топливного насоса отбелена до высокой твердости при отливке распределительного вала. Зубья шестерни привода масляного насоса закалены. Профили впускного и выпускного кулачков разные. Кулачки по ширине шлифованы на конус. Коническая поверхность кулачков в сочетании со сферическим торцом толкателя при работе двигателя сообщают толкателю вращательное движение. Вследствие этого износ направляющей толкателя и его торца делается равномерным и небольшим. Рис.3. – Распределительный вал УМЗ-421, УМЗ-4218 Распредвал УМЗ-421, УМЗ-4218 (рис. 3) приводится во вращение от коленчатого вала косозубой шестерней 1. На коленчатом валу находится чугунная шестерня с 28 зубьями, а на распределительном валу — полиамидная шестерня с 56 зубьями. Применение полиамида обеспечивает бесшумность работы шестерен. Обе шестерни имеют по два отверстия с резьбой М8х1,25 для съемника. Распределительный вал УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) вращается в 2 раза медленнее коленчатого. От осевых перемещений распределительный вал удерживается упорным стальным фланцем 2, который расположен между торцом шейки вала и ступицей шестерни с зазором 0,1-0,2 мм. Осевой зазор обеспечивается распорным кольцом 3, зажатым между шестерней и шейкой вала. Для улучшения приработки поверхности упорного фланца фосфатированы. Шестерня закреплена на распределительном валу при помощи шайбы и болта с резьбой М12х1,25. Болт ввертывается в торец вала. Рис.4. Установочные метки на распределительных шестернях УМЗ-421, УМЗ-4218 а — метки На шестерне коленчатого вала против одного из зубьев нанесена метка «0», а против соответствующей впадины шестерни распределительного вала нанесена риска или засверловка. При установке распределительного вала эти метки должны быть совмещены (рис.4). Детали ГРМ двигателя УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 Шестерня распределительного вала УМЗ-421, УМЗ-4218 (см. рис.3) косозубая, изготовлена из полиамида, усиленного стекловолокном. По сравнению с шестерней из текстолита, применявшейся ранее, шестерня из полиамида при работе издает меньше шума и менее чувствительна к колебаниям зазора в зацеплении с шестерней коленчатого вала. Шестерня имеет 56 зубьев. Ступица шестерни выполнена из ковкого чугуна. Толкатели клапана УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) — стальные, поршневого типа. Торец толкателя наплавлен отбеленным чугуном и шлифован по сфере радиусом 750 мм (выпуклость середины торца равна 0,11 мм). Внутри толкателя имеется сферическое углубление радиусом 8,73мм для нижнего конца штанги. Вблизи нижнего торца сделаны два отверстия для стока масла из внутренней полости толкателя. Толкатели клапана двигателя УМЗ-421, УМЗ-4218 по наружному диаметру и отверстия под толкатели в блоке цилиндров разбиты на две размерные группы. При сборке толкатели определенной группы следует устанавливать в отверстия, отмеченные соответствующей цифрой. Для обеспечения стабильности зазоров в клапанном механизме УМЗ-421, УМЗ-4218 при нагревании и охлаждении двигателя штанги толкателей изготавливаются из дюралюминиевого прутка. На концы штанг напрессованы стальные закаленные наконечники со сферическими торцами. Нижний наконечник, сопрягающийся с толкателем, имеет торец с радиусом сферы 8,73мм, а верхний, входящий в углубление в регулировочном винте коромысла — 3,5 мм. Длина штанги двигателя со степенью сжатия 8,2 — 283 мм, двигателя со степенью сжатия 7,0 — 287 мм. Коромысла клапанов УМЗ-421, УМЗ-4218 (рис.5) одинаковые для всех клапанов, стальные, литые. В отверстие ступицы коромысла запрессована втулка, свернутая из листовой оловянной бронзы. На внутренней поверхности втулка сделана канавка для равномерного распределения масла по всей поверхности и для подвода его к отверстию в коротком плече коромысла. Рис. 5. Привод клапанов двигателя УМЗ-421, УМЗ-4218 1 – седло клапана; 2 – клапан; 3 – маслоотражательный колпачок; 4 и 5 – пружины; 6 – тарелка пружин; 7 – сухарь; 8 – коромысло; 9 – регулировочный винт; 10 – гайка регулировочного винта; 11 – штанга; 12 – опорная шайба пружин Длинное плечо коромысла заканчивается закаленной цилиндрической поверхностью, опирающейся на конец клапана 2, а короткое плечо – резьбовым отверстием для регулировочного винта 9. Регулировочный винт 9 имеет шестигранную головку со сферическим углублением для штанги, а с верхнего конца — прорезь для отвертки. Сферическое углубление соединено сверлеными каналами с проточкой на резьбовой части винта. Проточка на винте находится напротив отверстия в плече коромысла, т.е. примерно посередине высоты резьбовой бобышки короткого плеча коромысла. Масло в этом случае беспрепятственно проходит из канала коромысла в канал винта. Регулировочный винт стопорится контргайкой 10. Коромысла клапанов УМЗ-421, УМЗ-4218 установлены на полой стальной оси, которая закреплена на головке цилиндров при помощи четырех основных стоек из высокопрочного или ковкого чугуна и двух дополнительных стоек из ковкого чугуна и шпилек, пропущенных через стойки. Четвертая основная стойка на плоскости, прилегающей к головке цилиндров, имеет паз, через который подводится масло из канала в головке в полость оси коромысел. Остальные стойки фрезерованного паза не имеют, поэтому их нельзя ставить на место четвертой стойки. От осевого перемещения коромысла удерживаются распорными пружинами, прижимающими коромысла к стойкам. Крайние коромысла находятся между дополнительными и основными стойками. Для увеличения износостойкости поверхность оси в местах установки коромысел закалена. Под каждым коромыслом в оси сделано отверстие для смазки. Клапана двигателя УМЗ-421, УМЗ-4218 Клапана УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206 изготовлены из жаропрочных сталей: впускной клапан – из хромокремнистой, выпускной — из хромоникельмарганцовистой с азотированием. На рабочую фаску выпускного клапана дополнительно наплавлен жаростойкий хромоникелевый сплав. Диаметр стержня клапанов 9 мм. Тарелка впускного клапана УМЗ-421, УМЗ-4218 имеет диаметр 47 мм, а выпускного — 39 мм. Угол рабочей фаски обоих клапанов 45 градусов. На конце стержня клапанов выполнена выточка для сухариков тарелки пружины клапана. Тарелки пружин клапанов 6 (см.рис.5) и сухарики 7 изготовлены из стали и подвергнуты поверхностному упрочнению. Рис. 6. Регулировка зазора между коромыслом и клапаном УМЗ-421, УМЗ-4218 1 – тарелка пружины; 2 – клапан; 3 – коромысло; 4 – регулировочный винт; 5 – контргайка На каждый клапан УМЗ-421, УМЗ-4218 устанавливается по две пружины: наружная 4 с переменным шагом с левой навивкой и внутренняя 5 с правой навивкой. Пружины изготовлены из термически обработанной высокопрочной проволоки и подвергнуты дробеструйной обработке. Под пружины устанавливаются стальные шайбы 12. Наружная пружина устанавливается вниз концом, имеющим меньший шаг витков. Клапаны УМЗ-421, УМЗ-4218 работают в металлокерамических направляющих втулках. Втулки изготовлены прессованием с последующим спеканием из смеси железного, медного и графитового порошков с добавлением для повышения износостойкости дисульфида молибдена. Внутреннее отверстие втулок окончательно обрабатывается после их запрессовки в головку. Втулка впускного клапана снабжена стопорным кольцом, препятствующим самопроизвольному перемещению втулки в головке. Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем клапана, на верхние концы всех втулок напрессованы маслоотражательные колпачки 3, изготовленные из маслостойкой резины. Распределительный механизм закрыт сверху крышкой коромысел, штампованной из листовой стали. Крышка коромысел крепится через резиновую прокладку к головке цилиндров шестью болтами М6.

Сцепление и коробка передач УАЗ Хантер
Раздаточная коробка и карданные валы УАЗ Хантер
Ведущие мосты УАЗ Хантер
Регулировка рулевого механизма УАЗ Хантер

КПП УАЗ-Патриот
Раздатка УАЗ-Патриот
Ведущие мосты УАЗ-Патриот
Подвеска УАЗ-Патриот
Рулевое управление УАЗ-Патриот
Неисправности ГУР УАЗ Патриот и их устранение
Компоненты гидропривода тормозов УАЗ-Патриот

Двигатель УАЗ-469 и его основные детали
Коробка передач КПП УАЗ-469
Ведущие передние и задние мосты УАЗ-469
Сцепление автомобилей УАЗ-469

Блок цилиндров и ГРМ двигателей УАЗ-31512, 31514
Передняя и задняя подвески УАЗ-31512, 31514
Операции по сборке-разборке мостов УАЗ-31512, 31514
Рулевое управление УАЗ-31512, 31514 и его детали
Тормозная система УАЗ-31512, 31514

Коробка передач УАЗ-452
Сцепление УАЗ-452 и его детали
Раздаточная коробка УАЗ-452
Мосты УАЗ-452 и его комплектующие

Коробка передач УАЗ-3909, УАЗ-2206
Карданная передача УАЗ-3909, УАЗ-2206
Передний мост УАЗ-3909, УАЗ-2206
Тормоза УАЗ-3909, УАЗ-2206

Сцепление УАЗ-3303
Раздатка УАЗ-3303
Задний мост УАЗ-3303
Рулевое управление УАЗ-3303

Блок цилиндров и коленвал ЗМЗ-409
ГРМ и клапаны ЗМЗ-409
Система смазки ЗМЗ-409
Система охлаждения и питания ЗМЗ-409

Детали блока цилиндров УМЗ-421, УМЗ-4218
ГРМ и клапаны УМЗ-421, УМЗ-4218
Система смазки УМЗ-421, УМЗ-4218
Система охлаждения УМЗ-421, УМЗ-4218
Топливная система УМЗ-421, УМЗ-4218

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта

Регулировка зазоров клапанов двигателя УМЗ-421

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

при их увеличении ухудшается наполнение цилиндра смесью газов;
уменьшение зазора приводит к его перегреву.

О необходимости регулировки клапана предупреждает ряд признаков:

появляется лязгающий звук;
ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

четкого соблюдения последовательности действий;
наличия комплекта щупов и разных ключей;
предварительного охлаждения двигателя.

Регулировка зазора на клапанах производится следующим образом:

ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
для удобства действий отсоединяются элементы электропроводки;
коленчатый вал проворачивается по часовой стрелке ключом на 36;
щупом измеряется зазор;
его настройка производится поворотом затяжных гаек ключом на 14;
первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры

, повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Зазоры регулировки клапанов

Как отрегулировать клапана на 421 двигателе

Двигатель УМЗ–421. Руководство — часть 27

Регулировка клапанов на уаз 421 двигатель

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так – ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр – впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная – заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

Источник статьи: http://dvizhstore.ru/remont-i-servis/regulirovka-klapanov-uaz-421.html
