Регулировка карбюратора 4178-1107010-40

Основные дозирующие элементы и регулировки:

Дроссельная заслонка карбюратора ДААЗ

Чтобы настроить состав смеси на различных режимах работы, предусмотрен привод управления дроссельной заслонкой, которая связана с системой дополнительной подачи топлива во время езды. При нажатии на педаль акселератора, она открывается, а в диффузор подается дополнительная порция бензина. Данный механизм называется ускорительный насос. Он обеспечивает отзывчивую работу акселератора при резком разгоне автомобиля, чтобы не допускать обеднение смеси.

Облегчение пуска в холодное время обеспечивается за счет воздушной заслонки, которая закрывается и ограничивает подачу воздуха, увеличивая количество топлива в цилиндрах. Управление приводом осуществляется при помощи троса, который выводится в салон УАЗа на рукоятку.

Экономайзер (ЭПХХ)

Для экономии топлива используется ЭПХХ, который в карбюраторах «Солекс» выступает в роли электромагнитного клапана. Особенностью устройства является то, что при падении оборотов ниже отметки 1000 об/мин, он включается в работу и не допускает остановки двигателя, снижая выброс токсических веществ в атмосферу. Экономайзер включает в работу жиклер холостого хода после того, как будет включено зажигание. При снятии с питания, клапан постоянно остается закрытым. Клапан всегда открыт независимо от характеристики работы двигателя. При работе на переходной системе, топливо уходит в задроссельное пространство, а в этот момент жиклер ХХ закрывается.

Карбюратор ДААЗ 4178 является двухкамерным с балансированной поплавковой камерой и имеет систему отбора воздуха, чтобы настроить работу октан-корректора, который позволяет применять бензин с различным октановым числом. Такие технические характеристики являются прогрессивными.

Очень часто карбюратор может выходить под наименованием «Solex», которое является французским. Российские конструкторы выкупили лицензию на производство данных карбюраторов, когда на конвейер стали выходить переднеприводные автомобили ВАЗ. Конструкция «Солекс» является одной из самых надежных и позволяет сэкономить большое количество топлива.

Карбюраторы солекс применялись на автомобилях:

Применение карбюратора

ДААЗ 4178 нашел свое применение на различных автомобилях советского производства. Изначально он был продуман под «уазик», однако из-за схожего строения двигателей, прекрасно подходит, как на «волги», так и «газели».

Путем незначительных переделок и модернизаций, карбюратор можно адаптировать практически под любой другой автомобиль своими руками, улучшая технические характеристики. Основная область его применения – это двигатели с объемом от 1,5 литров, где необходимо большой количество топливовоздушной смеси. Такое устройство позволяет легко сдвинуть тяжелый автомобиль с места с минимальным расходом бензина.

Постепенно, применение карбюраторов отходит на второй план. Теперь их полностью вытеснила инжекторная система впрыска топлива. Их схема работы более сложна и надежна. Но в мире осталось огромное количество любителей карбюраторных двигателей, благодаря возможности самостоятельной настройки и высокой способности выполнить ремонт даже в полевых условиях. Карбюраторы до сих пор остаются популярными и на российских авто. А димитровградский завод до сих пор выпускает карбюраторы для различных автомобилей российского производства.

Отличия от карбюратора К151

ДААЗ 4178 является более прогрессивной моделью. В отличие от устаревшего К 151, он имеет более качественное исполнение и легко поддается регулировкам. Устаревший карбюратор, со временем теряет свою способность настраиваться и допускает провалы при работе с педалью акселератора. Описание этого явления можно характеризовать, как симптомы неисправности.

Во время его разработки были учтены многие недостатки прошлых моделей:

• Плавная работа дроссельной заслонки
• Появилась вторая камера

Крепления ДААЗ 4178 также доработаны. Прокладки выполнены из более качественных материалов, что обеспечивает плотность посадки и исключение такого явления, как «подсос воздуха». Более того, карбюратор теперь легко садится на свои посадочные места, чего не было у его предшественника, который создавал массу проблем, как при установке, так и при демонтаже.

Главным прогрессирующим устройством ДААЗ является появление винта качества смеси, который позволяет регулировать соотношение топлива и воздуха. При вращении винта смесь может обедняться или обогащаться, что очень важно при настройке агрегата. В К151 такая возможность отсутствовала, а вместо нее был винт регулировки положения заслонки, которая регулировала лишь количество подаваемого воздуха.

Размеры обоих карбюраторов, примерно, одинаковы. Поэтому вопрос о их взаимозаменяемости отпадает.

Как отрегулировать уровень поплавковой камеры ДААЗ 4178 своими руками?

Поплавковая камера является основным элементом, параметры которого влияют на расход топлива. Уровень в ней должен поддерживаться конструктивно и не должен превышать 27,5 мм.

Настройка уровня поплавковой камеры ДААЗ 4178: 1 — крышка карбюратора; 2 — поплавок; 3 — язычок поплавка; 4 — игольчатый клапан.

Для получения доступа к камере, нужно выполнить следующие действия:

• Снять воздушный фильтр
• Отсоединить привода заслонок
• Выкрутить крепежные отверстия верхней крышки

Чтобы его проверить, необходимо запустить мотор, и тут же заглушить. После этого, нужно снять верхнюю крышку карбюратора и замерить уровень топлива. Если он отличается, необходимо подогнуть тяги поплавка в нужную сторону. Далее необходимо все собрать и снова завести двигатель. Дальнейшая проверка и установка выполняется аналогичным образом.

Если камера работает не правильно, то необходимо выполнить ремонт. Для этого приобретается ремонтный комплект, в который входит поплавок и игольчатый клапан. Часто бывает, что он заедает, поэтому его лучше сразу заменить.

Как настраивать положение воздушной заслонки карбюратор ДААЗ 4178 1107010?

Следующий этап в регулировке любого карбюратора – это регулировка воздушной заслонки. Примерно, во всех автомобилях ее принцип работы одинаковый. Это нужно для того, чтобы она работала корректно. При неправильной настройке, она может не полностью открыться или закрыться, а размеры щелей сильно влияют на работу мотора. Если щели все равно остаются, то необходимо выполнить ремонт путем обточки стенок прилегания. Описание процедуры можно найти на любом любительском сайте.

Чтобы выставить ее положение, до запуска мотора нужно ослабить крепление троса и полностью закрыть воздушную заслонку. Вытащите рукоятку пускового устройства полностью и в таком положении затяните трос. Теперь проверьте работу привода. Он должен работать так, чтобы при полностью вытянутой рукоятке заслонка была закрыта плотно, а при открывании не заедала и полностью открывалась. После этого можно приступать к регулировке холостого хода карбюратора.

Настройка холостого хода карбюратора ДААЗ 4178 на УАЗ

Регулировка тут производится так же, как и на солекс. Поэтому инструкция будет актуальна для обоих карбюраторов. Перед началом выполнения процедур нужно выставить систему зажигания и отрегулировать зазоры в клапанном механизме. Их размеры должны быть номинальными. Движок должен быть прогрет до номинальной температуры, иначе вся работа будет выполнена неправильно.

Устанавливаем винт качества смеси на 3 оборота и запустите двигатель. Обороты должны быть завышенными. Чтобы их снизить, нужно уменьшить количество смеси при помощи второго винта. Закручивайте его до тех пор, пока обороты не упадут до 900 об/мин. Вовсе не обязательно, чтобы стрелка была ровно на этом уровне. Допускаются отклонения +-50 об/мин.

Оптимальные обороты ХХ: ВАЗ — 750-800

Оптимальные обороты ХХ: ГАЗ — 850-950

Оптимальные обороты ХХ: УАЗ — 850-950

Далее нужно отрегулировать винта качества так, чтобы обороты стали максимально возможными. Сторона вращения зависит от самого карбюратора и множество других условий, поэтому, сказать точно, как это нужно делать, нельзя. После этого, снова установите обороты в номинальный режим, вращая винт количества. Далее есть два варианта регулировок – закрутить винт качества до тех пор, пока установка не начнет слегка потряхиваться или же продолжить цикл до тех пор, пока вращение винта качества перестанет повышать обороты. Оба варианта являются рабочими, однако второй приводит к снижению вредных выбросов в атмосферу и заметно снизит расход топлива.

Далее проверяем работу системы. На холостом ходу резко нажмите педаль газа. Обороты должны подниматься быстро, без провалов, а падение оборотов должно быть всегда до номинального уровня. Если этого нет, то необходимо слегка выкрутить винт качества смеси. Или отремонтировать узел путем замены винта.

Вот так можно настроить карбюратор ДААЗ 4178 своими руками на автомобиле УАЗ. Желаем удачи на дорогах!

Источник статьи: http://prokarbyrator.ru/vidy-i-osobennosti-karbyuratorov/karbyurator-daaz-4178.html

Карбюратор дааз 4178 — устройство, как отрегулировать, ремонт

Модифицированный карбюратор ДААЗ 4178 пришел на смену устаревшей модели К151, устанавливавшейся на автомобилях УАЗ.

Изделия изготавливались АО «Димитровградский автоагрегатный завод», входящим в ОАО «Объединенные автомобильные технологии». Предприятие было основано в 1967 году как завод по производству карбюраторов и кузовной арматуры для автомобилей ВАЗ, и в настоящее время является многопрофильным специализированным предприятием с высокой степенью автоматизации и механизации производства, работающим по современным технологиям, обеспечивающим высокую надёжность и качество выпускаемой продукции.

Карбюратор ДААЗ-4178 у автолюбителей считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а также при правильной настройке ведет к сниженному расходу горючего.

КЛАССИФИКАЦИЯ КАРБЮРАТОРОВ ДААЗ 4178

1) Карбюраторы ДААЗ 4178-1107010 (4178-1107010-10) применяются в автомобилях УАЗ с двигателями УМЗ-4178.10.

2) Карбюраторы ДААЗ 4178-1107010-30 применяются в автомобилях «ГАЗель» с двигателями ЗМЗ объемом 2,5 литра, а также в автомобилях УАЗ с двигателями УМЗ-4218, имеют переходник на заводской фильтр УАЗ, предустановленное отверстие в заслонке для слива топлива при превышении допустимого уровня в ускорительном насосе, в то время как перекрыта заслонка. Диаметр отверстия диффузоров у карбюраторов ДААЗ 4178-110701030 меньше, чем у карбюраторов ДААЗ 4178-110701040.

3) Карбюраторы ДААЗ 4178-1107010-40 устанавливаются на автомобили «Волга». На данных карбюраторах установлен переходник под металлический корпус воздушного фильтра на 3302, имеется обратка, газовый тросик (в отличие от предыдущих газовых тяг). Кулачок ускорительного насоса имеет измененную форму в отличие от модели 4178-110701030

Карбюратор ДААЗ 4178-1107010 для автомобиля УАЗ несколько сложнее, чем штатный карбюратор, устанавливаемый на заводе.

Это карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Устройство имеет сбалансированную поплавковую камеру, систему отсоса газов, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок и системы рециркуляции отработанных газов.

Качественное перемешивание компонентов воздушно-топливной смеси достигается благодаря хорошо проработанному диффузному каналу с завихрителем. Новая конструкция насоса-ускорителя и ЭПХХ способствует плавному переходу при резком открытии дроссельных заслонок.

Карбюраторы линейки ДААЗ 4178 представляют собой двухкамерные эмульсионные системы и, в целом, имеют сходное устройство.

— главной дозирующей емкости,

ОСНОВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА разработана для подачи необходимого количества топливной смеси на разных режимах работы двигателя. Она способна работать со всеми режимами, кроме холостого хода. Так, на средних нагрузках двигателя дозирующая система обязана обеспечить бедную топливную смесь постоянного состава.

Если рассмотреть устройство простейшего карбюратора, а затем — технические характеристики карбюратора ДААЗ-4178, то в простейшей конструкции, по мере того как открывается дроссельная заслонка, воздух через диффузор проходит медленней, чем расходуется топливо, которое попадет в камеру из распылителя. Таким образом смесь обогащается.

Для того чтобы препятствовать слишком богатой смеси, инженеры предусмотрели систему дозирования: количество и объем воздуха можно отрегулировать с помощью дроссельных заслонок.

В большинстве моделей карбюраторов от ДААЗ данные способы компенсации состава топливной смеси работают на основе пневматического торможения. Так, горючее поступает, а затем и распыляется не из поплавковых камер, а по специальному эмульсионному каналу, который представляет собой особую трубку со специальными технологическими отверстиями в стенках. Эти отверстия способствуют выходу воздуха, поступающего сверху из жиклера.

В данном канале, происходит процесс смешивания, а сама смесь может выходить из указанных технологических отверстий. По мере того как открывается дроссельная заслонка, растет разрежение и объем смеси. Также возрастают объемы топлива, проходящего через жиклеры, и количество воздуха. Количество воздуха полностью пропорционально объему топлива.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ СИСТЕМЫ ХОЛОСТОГО ХОДА

Для двигателя на холостом ходу на минимуме оборотов требуется лишь очень малый объем смеси. В таких условиях наблюдается полностью закрытая дроссельная заслонка. Но при этом уровня разрежения в диффузоре недостаточно для того, чтобы запустить ГДС.

Для этого карбюратор ДААЗ 4178-1107010-30 имеет в своей конструкции систему холостого хода. Ее задача — это приготовление такой смеси, которая позволяет обеспечить стабильную работу двигателю при полностью закрытой заслонке.

Каналы системы холостого хода объединяют специальную полость за дросселями и верхнюю часть камер. Когда двигатель функционирует на холостом ходу, под заслонкой создается достаточно высокое разрежение. При его воздействии топливо поступает из канала для эмульсии в канал системы холостого хода. Отношение горючего к воздуху в составе смеси зависит от возможностей жиклеров. Дальше смесь попадает за дроссели, где затем смешивается с воздухом, для чего существует технологический зазор между заслонкой и стенками камеры, который можно регулировать винтом количества, установленным на рычаге заслонки в карбюраторах ДААЗ 4178-1107010.

Количество смеси, которая проходит по каналу в задроссельное пространство, можно отрегулировать при помощи специального винта качества с конусной насадкой. Если закручивать его, то уменьшается сечение канала. Если дроссельная заслонка будет открываться более плавно, тогда значительно увеличивается количество воздуха, но объем топлива остается таким же, как и был. ГДС все еще не вступает в этот процесс из-за недостатка разрежения. Результат этого – обедненная смесь и провал в работе мотора.

ПЕРЕХОДНАЯ СИСТЕМА

Для более плавного перехода из холостого хода к среднему режиму работы карбюратор ДААЗ 4178-1107010-40 оснащен специальной переходной системой. Она своими каналами соединяется с каналами, отвечающими за холостой ход. Здесь есть особое отверстие, которое выполнено таким образом, чтобы после открытия заслонки она попадала в зону максимального разрежения. По этому каналу также поступает немного смеси в камеры. Благодаря этому, резкий переход между режимами работы мотора отсутствует. На холостом ходу, когда заслонка полностью закрыта, происходит добавление к смеси воздуха. Состав компенсируется благодаря наличию жиклеров. Если закручивать винт, отвечающий за количество смеси, тогда заслонка откроется. Увеличивается зазор между заслонкой и камерой, уменьшается количество воздуха. Вместе с тем увеличиваются обороты коленвала. Если откручивать винт, частота уменьшится.

УСКОРИТЕЛЬНЫЙ НАСОС

ГДС карбюратора призвана обеспечивать бесперебойную работу лишь при плавном процессе открытия заслонки. Если открыть ее более резко, то процесс образования нарушается. Для того чтобы не было провала, в конструкции имеется специальный насос. Он позволяет временно обогащать топливную смесь, если дроссельная заслонка открывается резко.

УСТРОЙСТВО ПУСКА

В момент запуска двигателя коленвал вращается на низких оборотах. Во впускной камере достаточно низкое разрежение, а топливо при этом очень плохо испаряется. Также, если мотор холодный, топливные пары конденсируются во впускном тракте. Чтобы сделать процесс запуска более стабильным, нужно, чтобы карбюратор ДААЗ 4178 готовил более богатую смесь. Так, закрывается воздушная заслонка и открывается дроссельная. Чтобы облегчить мотору процесс запуска, карбюраторы оснащаются специальным пусковым устройством.

ЭКОНОСТАТ предназначен для того, чтобы при работе на максимальных нагрузках дополнительно обогащать смесь. Это распылитель, который устанавливается в самом верху смесительной камеры. Топливо в эконостат подается по каналу, где установлен топливный жиклер.

ЭКОНОМАЙЗЕР МОЩНОСТНЫХ РЕЖИМОВ

Для того чтобы мотор выдавал максимальную мощность, смесь должна быть очень богатой. Чтобы ее приготовить, карбюратор ДААЗ 4178-1107010 и все другие модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое поступает в распылитель. Но при этом оно не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

УСТАНОВКА КАРБЮРАТОРА ДААЗ 4178 – 1107010 НА УАЗ не предусматривает сложных переделок.

Следует отметить, что потребуется толстая изолирующая прокладка от карбюратора К126 на УАЗ. Если прокладку не установить, это приведет к поломке привода ускорительного насоса.

Пошаговая инструкция установки карбюратора ДААЗ 4178 – 1107010 на УАЗ предполагает следующие действия:

— демонтируется воздушный фильтр с корпусом и снимается штатный карбюратор;

— из коллектора выкручиваются шпильки крепления и меняются на новые, более короткие;

— электропневмоклапан демонтируется, и на его место крепится дополнительное реле включения;

— устанавливается новый карбюратор ДААЗ 4178- 1107010 (предварительно укладывается тонкая, а затем — толстая прокладка от К 126. Если не установить толстую прокладку, лапка ускорительного насоса будет упираться в коллектор);

— штуцер на карбюраторе соединяется со штуцером на распределителе зажигания посредством шланга;

— проводится перемонтаж электросхемы управления экономайзера принудительного холостого хода (ЭПХХ);

— винтами качества и количества устанавливаются оптимальные обороты и регулируется стабильная работа двигателя.

РЕГУЛИРОВКА КАРБЮРАТОРА ДААЗ 4178 – 1107010 НА УАЗ

С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать.

Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

1. Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.

2. Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.

3. При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества возвращается положение, при котором обороты снова станут 850-950. Действие необходимо повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.

4. Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.

5. Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.

ОСНОВНЫЕ НЕИСПРАВНОСТИ ДААЗ 4178 – 1107010 НА УАЗ

Самой частой неисправностью является износ игольчатого клапана в поплавковой камере. При этой неисправности излишки топлива ухудшают работу двигателя на холостом ходу. Решением проблемы может быть замена клапана.

Различные клапана и отверстия имеют свойство со временем засоряться, что приводит к сужению сечений каналов и отверстий. Для того что бы режим работы двигателя не ухудшался, требуется регулярная промывка и чистка карбюратора. Проделать эту процедуру можно только полностью разобрав карбюратор, иначе до всех клапанов и отверстий просто не добраться.

Карбюратор ДААЗ-4178

Карбюратор ДААЗ-4178-1107010 Димитровградского автоагрегатного завода предназначен для двигателей автомобилей УАЗ-4718. Декларируется улучшение динамических характеристик автомобиля, снижение расхода топлива до 11 л на 100 км.

Устанавливается без сложных переделок. Требует наличия толстой теплоизолирующей прокладки от 126 карбюратора. Схема подключения. — Нужно у реле использовать не нормально разомкнутые, нормально замкнутые контакты (т.е те которые размыкаются при подаче напряжения на реле). Правильная схема и принцип ее работы описан ниже.

Инструкция по установке карбюратора ДААЗ-4178-1107010 и адаптации системы управления ЭПХХ

1. Снять воздушный фильтр с корпусом.
2. демонтировать карбюратор К-151В
3. выкрутить шпильки крепления карбюратора из коллектора и поставить другие меньшие по длине.
4. демонтировать электропневмоклапан ЭПХХ и на место закрепить дополнительное реле включения.
5. установить карбюратор ДААЗ-4178 на место предварительно поставив тонкую прокладку, затем толстую текстолитовую(как под К-126) и еще одну тонкую прокладки. Неустановка прокладки приведет к поломке привода ускорительного насоса.
6. Соединить шлангом штуцер на распределителе зажигания со штуцером на крбюраторе ДААЗ-4718 (штуцер возле винта качества).
7. Произвести перемонтаж электоросхемы управления ЭПХХ.
   а)отсоединить разьем с двумя проводами от контакта микровыключателя ЭПХХ карбюратора К- 151В.Откусить разьем от проводов и добавив третий провод длиной 80см восстановить разьем.
   б)соединить разьем с тремя проводами с контактом 86 дополнительного реле.
   в)свободный разьем третьего провода соединить с контактом 30 реле.
   г)одинарный провод от микровыключателя ЭПХХ карбюратора присоединить на контакт 87 реле.
   д)разьем с двумя проводами пересоединить с контакта электропневмоклапанаЭПХХ к контакту электромагнитного клапана ЭПХХ карбюратора ДААД-4718.
   е)приготовить провод небходимой длины, оснастить его разьемами и соединить контакт 85 реле с контактом выключателя карбюратора ДААЗ-4718.
8. Винтами качества и количества смеси установить обороты двигателя и отрегулировать стабильную работу.

Параметры карбюратора ДААЗ-4178

Схема подключения прилагаемая к карбюратору НЕПРАВИЛЬНАЯ. Для доказательства рассмотрим работу схемы (файл в формате PDF) ЭПХХ штатного карбюратора К151 (рис.1-3).
При запуске двигателя дроссельная заслонка (ДЗ) закрыта, микровыключатель (МВК) разомкнут, пневмоклапан (ПК) открыт плюсом от блока управления (БУ), топливо поступает в систему холостого хода (ХХ). (рис.1).
На режимах нагрузок ДЗ открыта, МВК замкнут, на ПК постоянный плюс, он постоянно открыт, топливо в карбюратор поступает независимо от сигнала БУ. (рис.2).
При торможении двигателем ДЗ закрыта, МВК разомкнут, ПК управляется сигналом от БУ, который закрывает ПК при частоте вращения коленвала менее 1400 об/мин, и снова открывает ПК при дальнейшем снижении частоты до 1200 об/мин не давая двигателю заглохнуть. И топливо экономится. (рис.3).
На Вашей схеме контакт К, управляющий переключением реле — разомкнут, что не соответствует действительности, а само реле нормально-разомкнутое (рис.7). Сталобыть при пуске двигателя ДЗ закрыта, контакт К замкнут, реле замыкает контакты 86-87, на электроклапан ЭК подаётся плюс, он открыт, и топливо в карбюратор поступает. Всё хорошо.
Но, на режимах нагрузок ДЗ открыта, управляющий контакт реле-К разомкнут, и ЭК управляется от БУ. А тот в свою очередь заставляет ЭК
перекрывать подачу топлива в карбюратор в диапазоне частот 1200-1400 об/мин. (рис.8). В итоге получаем работу двигателя рывками.
При торможении двигателем получаем обратную картину: ДЗ закрыта, К замкнут, реле подаёт постоянный плюс на ЭК, который открывает подачу топлива, независимо от оборотов двигателя. Никакой экономии топлива.(рис.9).
ПРАВИЛЬНАЯ СХЕМА:
Берём нормально-замкнутое реле (пяти контактное) и поключаем его, согласно рис.4. Плюс от замка зажигания — на контакты 30 и 86, управляющий контакт К дросс. заслонки карбюратора — на контакт 85 реле, а контакт 88 (а не 87) соединяем с ЭК.
В итоге получаем полную аналогию со штатной схемой К151. Сравни рисунки 1-4, 2-5, 3-6, где роль микровыключателя МВК играют контакты реле 86-88. Это я Вам как радиомеханик 6-го разряда говорю. (На седьмой не сдал — перестройка помешала).
Схема мной опробована, рабочая, экономит топливо и при выключении зажигания двигатель встаёт колом, никакого тебе калильного зажигания.

После замены контактной системы зажигания на бесконтактную в моем УАЗе оставался еще одно проблемное место. Это карбюратор. Кто знает и ездил со мной — проблемы с карбом преследовали меня постоянно. Я честно пытался заставить карб готовить нормальную рабочую смесь, но мои попытки не увенчались успехом. Этот кровосос не поддавался никаким регулировкам!

Более того, в нем начал прогрессировать глюк «зависания». Проявлялось это так — резко нажимаем на газ, машина некоторое время «думает» и дико тупит, и только затем начинает разгон. И в один прекрасный день было принято решение подать «на развод» с ним. Ибо больше это продолжаться не могло, у меня лопнуло терпение. Но ездить совсем без карбюратора как-то не получается, поэтому надо было искать новый.

Прочесывание инета и магазинов показало 3 реальных пути развития этой темы.
Это К-126ГУ, ДААЗ-4178 и «Солекс», адаптированный под ГАЗ-3302.
Первый карб прост и надежен. Отзывы о нем только положительные. Но, честно, связываться снова с изделиями Ленкара (ныне Пекар) мне совсем не хотелось. Во-вторых, я не очень люблю музейные экспонаты в жизни. Согласитесь — К-126 уже устарел. Да, это железка с дырками работает, работает и еще раз работает. И все же мне его не хотелось. Поэтому я поставил К-126 на последние третье место. Если ничего бы более не получилось, то я бы вернулся к нему.

Вторым в моем списке значился ДААЗ-4178. Вещь более редкая, нежели 126ой. Представляет собой чисто карб от «ОКИ», только с ГТЖ и ГВЖ большей пропускной способностью и сам карб адаптирован под УАЗ. Сразу в глаза бросается несколько нюансов: игла поплавковой камеры расположена в крышке карба, над поплавком. Поэтому поставить иглу «Уникар» нельзя. Еще у ДААЗа нет винта количества. Его функцию выполняет винт-упор дроссельной заслонки первой камеры. Сам диффузор первой камеры сильно меньше, чем у К-151В, а вот диффузор второй камеры наоборот, больше в диаметре чем у К-151В. Два сопла ускорительного насоса — в первую и вторую камеры. Отзывов мало, но они положительные.

Ну и третьим был «Солекс». Его активно пиарили на Уазбуке. Простой, легко найти зч, рациональная конструкция. «Солекс» закупили у французов, когда переднеприводные ВАЗы готовили к выпуску. Единственный минус — «Солекс» надо подгонять на УАЗ. Более всего для этого подходит версия для М-2141 или ВАЗ-21213. Но, в принципе, можно использовать любой. Корпуса у всех одинаковые. Помимо подгонки корпуса (родные дырки проходим сверлом 10), надо было подбирать жиклеры. В инете есть примерные размеры новых. Не хочется заниматься подгонкой нового карба.

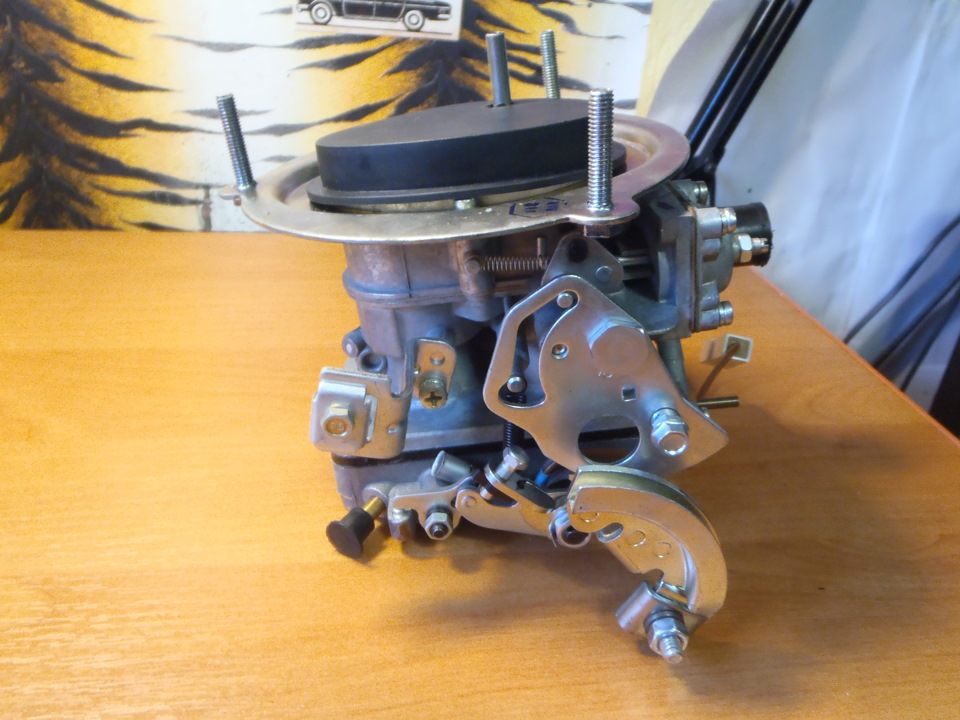

В общем купил… ДААЗ-4178. Я еще раз повторю — ну НЕ ХОЧУ я классику жанра К-126ГУ. Ну не нравиться он мне и все тут! Почему надо идти только традиционными путями? Я решил попробовать новое.

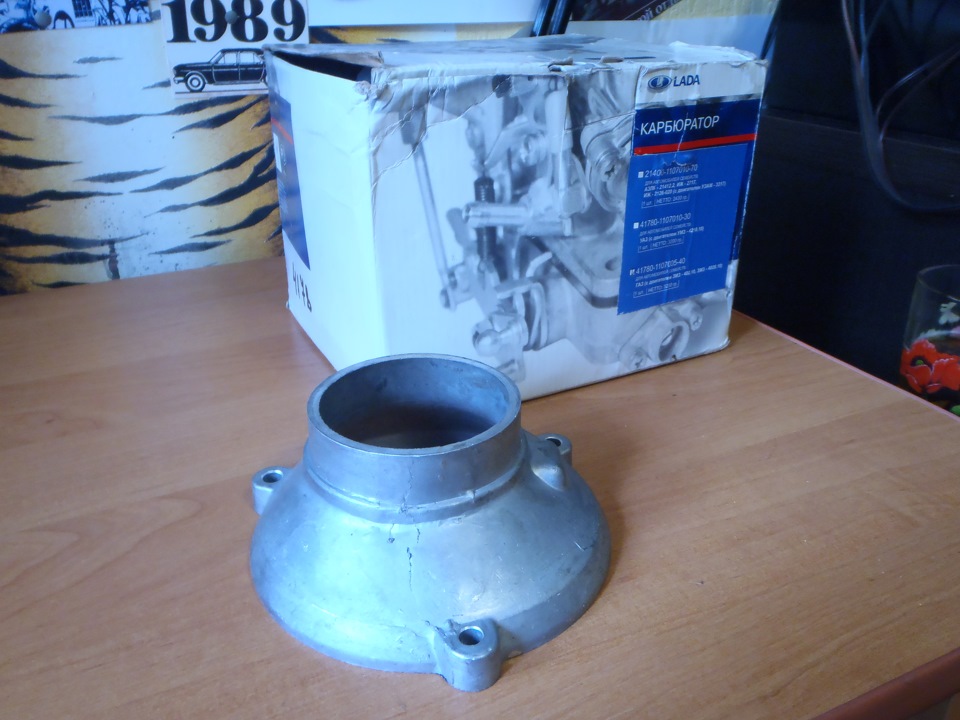

С установкой ДААЗа проблем не возникло. Все легко и не принужденно. Понравился он мне еще в магазине — нет заусенцев (нигде!), очень мягкая и без заеданий работа обоих дроссельный заслонок (у меня К-151В открывал вторую камеру со скрипом и ничего не помогало). Продуманный механизм «подсоса». В общем — сказка просто. Нет слов.
Регулировок карб не потребовал. Все винты и жиклеры были затянуты, уровень топлива был идеален.

Поехал! Супер! Как я кайфовал, когда ехал! Нет вообще провалов! Немного газку и полетели. Очень эластичным стал двигатель. Ощутимый подхват на всех оборотах. Но если в низах большой разницы с К-151В нет (на грани ощущений), то после 2000 оборотов двигатель не узнать! Выстрел (насколько это применимо к УАЗу)! Разгон на высоких оборотах теперь не проблема, скорее наоборот — это теперь нормальный режим езды. В итоге сижу и балдею!

Вот так! ДААЗ-4178 неплохой карб. Буду тестить его дальше. Это были только первые впечатления.

Отредактировано позже 🙂
В заключение — ДААЗом очень доволен. По-прежнему балдею от новой прыти своего УАЗа. Короче, думаю можно собрать все К-126ГУ и вместе с дедушкиным креслом-качалкой и прабабушкиным медным самоваром отнести в музей. Им там самое место. Заслуженным ветеранам пора на покой.
А все К-151 А, В, З, Ъ, Ь, Ы и прочие серии можно собрать и пустить под пресс. Более они не для чего не годны. Ну, разве что некоторые говорят, что из К-151 получается стильная подставка под карандаши.

Источник статьи: http://mashinaa.ru/karbjurator/regulirovka/10509-karbjurator-daaz-4178-ustrojstvo-kak-otregulirovat-remont.html

Чтобы помнили труды Уважаемого Agafon — ДААЗ-4178(ошибочно называемый Солексом для УАЗа)

Доброго времени всем!
Перед тем как написать данную запись, я потратил, на полное чтение и изучение данной темыТУТтри недели! Трудов выложено очень много, но и много всего бреда типа бла-бла-бла…
Вот уже как полтора года нет с нами Уважаемого Agafon Senior Member Уазовод… а его тема до сих пор актуальна и поныне!
— Agafon больше нет с нами и не будет никогда:13.08.18 он скончался после тяжелой и продолжительной болезни.».

Для того чтобы труды Agafon не потерялись, выделил самые важные его сообщения для всех нас. Уж не обессудьте меня за пафос и прочее…

Чтобы правильно работал автомобиль, нужно соблюдать самые главные условия, которые выделил по порядку:

Правильность установки фаз ГРМ -взаимного расположения коленвала и распредвала можно проверить по перекрытию клапанов.

— Снять клапанную крышку, вращать коленвал, чтобы выпускной клапан 1го (или 4го) цилиндра заканчивал закрываться, а впускной только начинал открываться.
Потом проконтролировать положение коленвала по метке на шкиве -поршень должен находится возле ВМТ ±5° п.к.в.
Если требуется повышенная точность — перемещение клапанов смотреть по индикаторам, положение метки на шкиве тоже проконтролировать индикатором, сняв переднюю крышку и совместив метки. При этом помнить — когда метки совмещаются, поршень НЕ находится в ВМТ.

Для лёгкого пуска в любой мороз важно правильно установленное зажигание 5гр до ВМТ для 402-го мотора. Проверяется либо стробоскопом, по факту видно. Если вручную проверять — обязательно надо убрать все зазоры в приводе распределителя трамблёра.
Поставить коленвал в положение 5гр до ВМТ.
Далее снять крышку трамблёра и прижать бегунок ПО ЧАСОВОЙ СТРЕЛКИ. Ослабить регулировочный болт трамблёра и совместить метки в трамблёре.
Если поворачивать против часовой, там будет ощущаться усилие от пружинок трамблера.
На исправном трамблёре пружинки должны возвращать бегунок в исходное положение.
А при регулировке зажигания, бегунок обязательно прижимать по часовой стрелке.
При запуске «ручка подсоса» вытягивается до конца, на дроссельной заслонке выставляется свой пусковой зазор — ВОЗДУШНАЯ ЗАСЛОНКА ДОЛЖНА БЫТЬ ПОЛНОСТЬЮ ЗАКРЫТА! Далее надо проверить работу автоматического привода воздушной заслонки:
— надавить отвёрткой на шток привода заслонки, так будет уже при запущенном моторе,
— когда в коллекторе значительное разряжение в этом случае воздушная заслонка должна открыться на заданный интервал, так называемый пусковой зазор воздушной заслонки. Но это будет при значительном разряжении, где-то при 1000 об/мин.
— при пуске холодного мотора воздушная заслонка должна быть полностью плотно прикрыта, при пуске стартер крутит всего лишь 50 об/мин. Автоматический привод воздушной заслонки имеет два положения — «закрыто» и «открыто» — Это как выключатель. Соответственно воздушная заслонка не должна прыгать при прогреве и запуске мотора !
Для запуска мотора достаточно 1-2х вспышек в цилиндрах.
ПОСТ 263
========================================================
Есть двигатель УМЗ 421 + ДААЗ 4178 + зажигание АТЭ 2.- нужны конкретно размеры жиклеров?!

Ответ от Уважаемого Agafon:

Жиклеры карб-ра ДААЗ 4178…30 для двигателя с V=3л

ТЖ1
В первой камере можешь оставить родной т.жиклер с маркировкой «120». На самом деле он в реале представляет из себя идеальный 115-й жиклер -т.е. имеет диаметр 1,15мм.
Для некоторого снижения расхода топлива (если такая задача возникнет) можешь впоследствии поэкспериментировать с жиклерами в 1-й камере, диаметр которых будет меньше 1,15мм. Но в распоряжении будет только 3 сотки. Т.е. жиклер с диаметром меньше 1,12, уже начинает гасить прием.

ВЖ1
Диаметр ВЖ1 должен быть 1,32мм(+/-0,01).
Родной для переделки не подходит.
Придется покупать новый с подходящим для рассверливания диаметром.

ТЖ2
родной топливный с маркировкой. «120» надо рассверлить сверлом диам. = 1,32мм. С этим диаметром окончательной ясности нет — полноценного тестирования возможного диапазона этого жиклера на момент написания данного опуса никто не проводил.

ВЖ2
Во второй камере надо поставить ВЖ2 с диаметром 1,43мм
(это будет 155-й возд. жиклер). Можно рассверлить родной.

Уровень топлива в поплавковой камере должно быть 23мм (со снятой прокладкой между верхней крышкой карбюратора)!

ps. АТЭ-2 также без переделки ездить нормально не будет. Необходима доработка центробежного автомата

краткое обозначение жиклеров:
ТЖ1 — топливный жиклер первой камеры
ВЖ1 — воздушный жиклер первой камеры
ТЖ2 — топливный жиклер второй камеры
ВЖ2 — воздушный жиклер второй камеры
Жиклер ХХ — топливный жиклер ХХ — Электромагнитнй клапан Холостого Хода
=========================================================

РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ
КАРБЮРАТОРОВ ДААЗ 4178 ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л

Ответ уважаемого уазовода Agafon:
— По просьбам форумчан, довольно часто обращающихся ко мне в личку с различными вопросами, касающихся приведения в чувство принадлежащих им карбюраторов ДААЗ 4178, в настоящем посте я попробую свести воедино всю информацию о необходимых переделках, которые позволят с удовольствием пользоваться поименованными выше топливодозирующими устройствами.
Опыт этих переделок накапливался долго и непросто, а необходимые сведения разбросаны на десятках и сотнях страниц этой темы, поэтому собрать их воедино людям, недавно пришедшим на форум и не следивших за их появлением, в режиме реального времени, довольно затруднительно.
Хотя, на мой взгляд, самостоятельный сбор этих сведений позволяет познакомиться с нюансами, которые, конечно же, не войдут в состав нижеследующего резюме.

РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ
КАРБЮРАТОРОВ ДААЗ 4178 ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л

краткое обозначение жиклеров
ТЖ1 — топливный жиклер первой камеры
ВЖ1 — воздушный жиклер первой камеры
ТЖ2 — топливный жиклер второй камеры
ВЖ2 — воздушный жиклер второй камеры
Жиклер ХХ — топливный жиклер ХХ — Электромагнитнй клапан Холостого Хода
Для данных карбюраторов — Уровень топлива в поплавковой камере должно быть 23мм (со снятой прокладкой между верхней крышкой карбюратора)!

ГВЖ1 = 1,32мм (+/- 0,01мм)
Это самый важный параметр, определяющий работу 1 камеры карбюратора. Отклонения от указанных размеров влекут за собой незамедлительное ухудшение
работы устройства.

ГТЖ1 = 1,12мм (диапазон 1,11 – 1,14 мм)
Накопленный на сегодняшний день опыт свидетельствует о том,
что диаметр 1,12мм является оптимальным, хотя каждый конкретный двигатель может потребовать применения жиклеров из указанного диапазона.

ГВЖ2 = 1,43мм (диапазон 1,32 – 1,45мм)

ЖИКЛЕР ХХ = 0,48мм
Для стабилизации ХХ также необходимо рассверлить отверстие под иглой регулировки состава смести до диаметра 1,8-1,85мм.

УСКОРИТЕЛЬНЫЙ НАСОС
Необходимо заглушить носик УН, который подает топливо во 2 камеру.
Его можно просто заплющить. Увеличивать диаметр трубки, подающей топливо в 1 камеру не нужно.

Данная модель карбюратора укомплектована жиклерами, которые все могут быть пересверлены в необходимые диаметры.
Необходимости в покупке дополнительного ремкомплекта нет.

Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10 за исключением:
— ГТЖ2 = 1,28мм
Должен, правда, сказать, что этот диаметр для тех, кто любит погорячее. Спокойные люди найдут удовлетворение и с диаметром 1,26мм.
— обязательно надо заделать любым доступным способом (заклепать; запаять и пр.) отверстие в дроссельной заслонке 2 камеры карбюратора. Без этого будет невозможно добиться сколь-нибудь вразумительного/регулируемого холостого хода.
Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.

Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10,
но:

— карбюратор штатно укомплектован жиклером эконостата повышенной
(по сравнению с двумя предыдущими моделями) производительности, что после установки переделанных жиклеров влечет за собой переобогащение (сопровождаемое черным дымом) смеси на оборотах двигателя свыше 3 800 об/мин.
Поэтому на машины с военмостами данную модель карбюратор лучше не ставить.

Более подробно об этом аспекте можно прочитать ЗДЕСЬ
Также, чтобы понятие «3800 об\мин» стало бы более осязаемым, скажу, что такие обороты имеет двигатель на машине с военмостами, когда на 3 передаче достигается скорость в 76км/час.
Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.

Указанные параметры жиклеров могут быть достигнуты двумя способами:
1. Сверление специально подобранными сверлами. Примечание по сверлам:
— перед покупкой необходимых сверл нужен будет цифровой штангенциркуль ( просим у продавца на несколько минут или покупаем себе, благо цена доступная от 400 до 700руб.) Проверяем несколько сверл (штук 10 например) на диаметр (тупой конец который одевается на патрон дрели или шуруповерта), смотрим только сотые цифры, которые нам необходимо выбрать для дальнейшей работы — покупаем!

2. Проливкой на самостоятельно изготовленном стенде.
Прочитать об этом методе, а также познакомиться с таблицей соответствия диаметров и пропускной способностью можно ТУТ

3. Самым удобным ремкомплектом-донором жиклеров для переделки является набор для Солекс 21073.
Обратите внимание на наличие воздушных жиклеров в этом комплекте, а то в последнее время пошла мода (в Москве) не вкладывать воздушные жиклеры с трубками в ремкомплект.
Также в последнее время в этом ремкомплекте пошли воздушные жиклеры (ВЖ1) с диаметрами, которые превышают (хоть и не намного) необходимый для нас.
Эту проблему можно решить путем перестановки самих жиклеров
на воздушных трубках. Иногда, правда, они сниматься не желают.

С устройством карбюратора и описанием его систем можно познакомиться ТУТ !
Регулировочные параметры карбюраторов родных жиклеров можно посмотреть здесь

Источник статьи: http://www.drive2.ru/l/555226984821556317/

Карбюратор ДААЗ 4178

Привет ребята!
Сразу же хочу вас предупредить, что писанины будет много, но думаю кто осилит прочесть, тот что то полезное и интересное для себя узнает!
Настал момент отправить старичка К-126 ГМ на заслуженный отдых, ведь последнее время ему уж очень не хотелось работать. Перечитав множество информации и отзывов, определился окончательно, что новым карбюратором на моем ГАЗике будет ДААЗ 4178. Историю этой замены можно было бы и не описывать, но была она уж очень непростой…
Сначала был приобретен сам карбюратор ДААЗ 4178-1107010-40, и поскольку я хотел оставить родной воздушный фильтр, то и переходник для УАЗа.

Сама установка ДААЗа не была сложной (в отличии от его настройки) хотя и были маленькие сюрпризы, связанные с малой обознаностью продавца и меня лично. По уверению продавца я купил все необходимое, но оказалось, что длины шпилек от родного К-126 мне должно было хватить, в отличии от тех, что под К-151

Но они оказались короткими, поэтому на рынке подобрали шпильки на 1-1,5 см длинее

Кстати и здесь было несколько нюансов.
1-й. Металлический щиток под карбюратором (на предыдущим фото) одевать не нужно, поскольку он мешает кулачку 4178 открыть вторую заслонку. Как вариант сделать прорезь под него, но тогда смысл в этом щитке пропадает.
2-й. В толстой эбонитовой прокладке одно из отверстий необходимо расширить, поскольку 2-я заслонка не откроется, как положено.
Так же необходимо заменить тросик газа

Короче, поменяли все это дело, прикрутили новый карбюратор на место, поставили переходник УАЗа, воздушный фильтр, и снова сюрприз — весь этот «бутерброд» оказался выше настолько, что патрубок вентиляции картерных газов пережимался при закрытии крышки капота. Отверстие на фильтре пришлось заглушить, а на крышку клапанов установить «нулевичёк»

Далее был главный сюрприз! Думаешь: «Ну, что ДААЗ на месте, ща сяду и как поеду!» — но так не получилось. Вернее получилось, но это была не езда, а скорее конвульсии. Долго промучался с ним, но результата 0. С горем пополам доехал до местного хвалёного мастера, к которому так не хотелось обращаться после прошлых его косяков!
Ссори, за маленькое отступление, но немного про данного мастера. Как то записался на определенное время, а в результате ждал четыре(!) часа пока он обслужит без очереди своего кума-брата-свата. И так было не один раз. Помимо твоей машины он одновременно может ремонтировать еще две, при этом травя байки со своим напарником, успевая перекурить не один раз, да и просто постоять и так сказать в носу поковырятся. И смотришь на его поведение, на то как он делает работу, и складывается впечатление, что ты к нему приполз на коленях, с просьбой отремонтировать карбюратор, а он тебе делает большое одолжение! Работу то он может и хорошо выполняет, но стиль этой работы просто убивает!
Но вариантов не было и пришлось снова ехать к нему. Настроить карбюратор он пытался где то час, ничего толком не сделал. Собрал все это дело под капотом в кучу, оставив много «лишних» деталей, сказал что мол настроил, только нужно менять прокладку на коллекторе и все будет шикарно, а то сейчас «сосёт» воздух. Сбил с меня 100 грн. Заведя, этак с попытки 5-й, машину я «поехал» ко второму мастеру менять прокладку на коллекторе.

Источник статьи: http://www.drive2.ru/l/2364499/

Характеристики карбюратора ДААЗ 4178 1107010

Многих владельцев УАЗов интересует вопрос выбора подходящего карбюратора на свой автомобиль. Карбюратор ДААЗ 4178 является наиболее популярным выбором, улучшающий динамические характеристики автомобиля и снижающий расход топлива.

Устройство карбюратора

Карбюратор ДААЗ 4178—1107010 предназначен для приготовления горючей смеси (соотношение бензина и воздуха) и ее подачи в цилиндры двигателя. Карбюратор доставляет топливо пропорционально количеству воздуха, проходящего через него.

Состоит карбюратор из следующих узлов:

• поплавковая камера;
• поплавок с игольчатым клапаном;
• дроссельная и воздушная заслонка;
• смесительная камера с диффузором;
• распылитель;
• воздушный и топливный канал.

Принцип работы

1. Поплавковая камера — ее строение сходно со строением бачка для унитаза. Топливо через игольчатый клапан поступает в камеру до тех пор, пока поплавок не поднимется и не перекроет подачу горючего. При снижении уровня поплавок опускается, и бензин вновь поступает в поплавковую камеру. Таким образом, поддерживается постоянный уровень топлива.
2. Смесительная камера с диффузором — в нее бензин попадает через распылитель, где смешивается с воздухом. Диффузор придает воздуху ускорение и завихрение, благодаря чему смесь получается более качественной. Жиклер, включенный в распылитель, представляет собой пробку с калиброванным отверстием и предназначен для дозированной подачи бензина.
3. Дроссельная заслонка нужна для регулирования количества топливно-воздушной смеси, поступающей в цилиндры двигателя. Водитель, нажимая на педаль газа, открывает заслонку, и чем сильнее он нажимает, тем больше угол наклона заслонки и тем больше смеси поступает в цилиндр.

Отличия карбюратора ДААЗ 4178

Карбюратор ДААЗ 4178 — 1107010 для автомобиля УАЗ несколько сложнее, чем штатный карбюратор, устанавливаемый на заводе. Это карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Устройство имеет сбалансированную поплавковую камеру, систему отсоса газов, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок и системы рециркуляции отработанных газов. Качественное перемешивание компонентов воздушно-топливной смеси достигается благодаря хорошо проработанному диффузному каналу с завихрителем. Новая конструкция насоса-ускорителя и ЭПХХ способствует плавному переходу при резком открытии дроссельных заслонок.

Работу двигателя при пуске и на любой нагрузке обеспечивает главная дозирующая система. При минимальных оборотах коленчатого вала работу двигателя поддерживает система холостого хода. Поочередное открытие дроссельных заслонок обеспечат плавный, без рывков и провалов переход с холостого хода на средние нагрузки и дальше. При резком открытии дроссельной заслонки ускорительный насос будет служить для обогащения рабочей смеси. Пусковое устройство поможет запустить холодный двигатель. Эконостат будет обогащать рабочую смесь при полной нагрузке на двигатель.

Установка карбюратора

Самостоятельная установка карбюратора ДААЗ 4178 — 1107010 на УАЗ не предусматривает сложных переделок, но потребуется толстая изолирующая прокладка от 126-го карбюратора на УАЗ. Если прокладку не установить, это приведет к поломке привода ускорительно насоса.

Пошаговая инструкция установки карбюратора на УАЗ предполагает следующие действия:

• Демонтируется воздушный фильтр с корпусом и снимается штатный карбюратор.
• Из коллектора выкручиваются шпильки крепления и меняются на новые, более короткие.
• Электропневмоклапан демонтируется, и на место крепится дополнительное реле включения.
• Установить новый карбюратор ДААЗ-4178 — 1107010, предварительно уложив тонкую, а затем толстую (от 126 карбюратора) прокладку.
• Штуцер на карбюраторе соединяется со штуцером на распределителе зажигания посредством шланга.
• Проводится перемонтаж электросхемы управления экономайзера принудительного холостого хода (ЭПХХ).
• Винтами качества и количества установить оптимальные обороты и отрегулировать стабильную работу двигателя.

Установка карбюратора ДААЗ на УАЗ

Регулировка карбюратора

С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать. Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

1. Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.
2. Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.
3. При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества нужно вернуть положение, при котором обороты снова станут 850-950. Действие повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.
4. Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.
5. Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.

Основные неисправности

О наличии возможных сбоев в работе карбюратора на автомобиле УАЗ можно судить по характерным признакам поведения автомобиля на дороге. Наиболее часто встречающейся причиной нестабильной работы карбюратора является износ деталей или загрязнение клапанов, внутренних поверхностей и отверстий.

Практически все неисправности карбюратора можно определить, когда двигатель автомобиля УАЗ работает на холостом ходу. Если при правильной регулировке двигатель работатет неустойчиво, часто глохнет и плохо заводится, значит, пришла пора разобрать и отремонтировать карбюратор.

Самой частой неисправностью является износ игольчатого клапана в поплавковой камере. При этой неисправности излишки топлива ухудшают работу двигателя на холостом ходу. Решением проблемы может быть замена клапана. Различные клапана и отверстия имеют свойство со временем засоряться, что приводит к сужению сечений каналов и отверстий. Для того что бы режим работы двигателя не ухудшался, требуется регулярная промывка и чистка карбюратора. Проделать эту процедуру можно только полностью разобрав карбюратор, иначе до всех клапанов и отверстий просто не добраться.

Эксплуатация карбюраторного двигателя имеет свои особенности, которые следует учитывать. В первую очередь следует понимать, что в отличие от инжекторного двигателя, которым управляет электроника, карбюраторным двигателем управляет водитель. Поэтому вся забота о регулировках и настройках ложится на плечи автовладельца.

Отзыв на карбюратор ДААЗ 4178 1107010 на УАЗ

Источник статьи: http://autodont.ru/dvigatel/carburettor/daaz-4178

Карбюратор дааз 4178 устройство и регулировка

Уже более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Работа этого устройства заключается в приготовлении смеси воздуха и паров бензина, которая попадет в камеры сгорания. Рассмотрим, как работает карбюратор ДААЗ-4178, узнаем его технические характеристики и научимся регулировать его работу.

ДААЗ для автомобилей УАЗ и «Волга»

Множество владельцев автомобилей УАЗ, а также «Волги» с 402-м мотором интересуются вопросами подбора карбюраторов для своих автомобилей. Если провести анализ всех существующих на рынке решений, то лучше всего для этих двигателей подходят устройства от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 у автолюбителей считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а также при правильной настройке ведет к сниженному расходу горючего.

Устройство карбюратора

Эти агрегаты предназначены для приготовления качественной горючей смеси. Затем агрегат подает ее в камеры сгорания. Соотношение топлива в смеси прямо пропорционально количеству воздуха, который проходит через устройство.

Линейка 4178 представляет собой двухкамерные эмульсионные системы. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и хорошо зарекомендовавшие себя технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, систему последовательного открытия заслонок и другие технологии.

Устройство собрано из стандартных узлов и агрегатов и практически не отличается от других конструкций. Карбюратор состоит из главной дозирующей емкости, системы холостого хода, переходных систем, насоса, эконостата и ЭПХХ.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем этого агрегата. Данную модель выбирают многие автолюбители. Модели с индексом 30 и 40 подходят для «Волги» и УАЗов. Владельцы этих машин очень хорошо отзываются о таких устройствах. Они обладают широкими вариантами для настройки, а также практически беспроблемные.

Основная дозирующая система

Эта система разработана для подачи необходимого количества топливной смеси на разных режимах работы мотора. Она способна работать со всеми режимами, кроме холостого хода. Так, на средних нагрузках двигателя дозирующая система обязана обеспечить бедную топливную смесь постоянного состава.

Если рассмотреть устройство простейшего карбюратора, а затем взглянуть на то, какие имеет карбюратор ДААЗ-4178 технические характеристики, то в простейшей конструкции, по мере того как открывается дроссельная заслонка, воздух через диффузор проходит медленней, чем расходуется топливо, которое попадет в камеру из распылителя. Таким образом смесь обогащается. Для того чтобы препятствовать слишком богатой смеси, инженеры предусмотрели возможность компенсации соотношения топливной смеси при помощи соотношения воздуха. Количество и объем воздуха можно отрегулировать с помощью дроссельных заслонок. В карбюраторных агрегатах такие процессы возмещения представляют собой систему дозирования.

В большинстве моделей от ДААЗ данные способы компенсации состава топливной смеси работают на основе пневматического торможения. Так, горючее поступает, а затем и распыляется не из поплавковых камер, а по специальному эмульсионному каналу. Это особая трубка. В стенках трубки имеются специальные технологические отверстия. Они способствует выходу воздуха, поступающего сверху из жиклера. Там, в данном канале, происходит процесс смешивания, а сама смесь может выходить из этих технологических отверстий.

По мере того как открывается дроссельная заслонка, растет разрежение и объем смеси. Также возрастают объемы топлива, проходящего через жиклеры, и количество воздуха. Количество воздуха полностью пропорционально объему топлива. Так обеспечивается компенсация.

Если говорить более коротко, то ГДС создает мотору все условия для работы на малых, средних и высоких нагрузках и режимах. Данный карбюратор ДААЗ-4178-1107010-30 обеспечивает двигателю стабильность питания и работу во всех возможных режимах эксплуатации.

Конструкция и принцип работы СХХ

Для мотора на холостом ходу на минимуме оборотов требуется лишь очень малый объем смеси. В таких условиях наблюдается полностью закрытая дроссельная заслонка. Но уровня разрежения в диффузоре сейчас недостаточно для того, чтобы запустить ГДС.

Вот как раз для этого карбюратор ДААЗ-4178-30 имеет в своей конструкции систему холостого хода. Ее задача — это приготовление такой смеси, которая позволяет обеспечить стабильную работу двигателю при полностью закрытой заслонке.

Каналы системы объединяют специальную полость за дросселями и верхнюю часть камер. Когда мотор функционирует на холостом ходу, то под заслонкой создается достаточно высокое разрежение. При его воздействии топливо поступает из канала для эмульсии в канал системы ХХ. Отношение горючего к воздуху в составе смеси зависит от возможностей жиклеров.

Дальше смесь попадает за дроссели, где затем смешивается с воздухом. Для этого там есть технологический зазор между заслонкой и стенками камеры. Этот зазор можно регулировать винтом, который установлен на рычаге заслонки. Это винт количества, с помощью него осуществляется регулировка карбюратора ДААЗ-4178-1107010.

Количество смеси, которая проходит по каналу в задроссельное пространство, можно отрегулировать при помощи специального винта с конусной насадкой. Этот винт отвечает за регулировку качества смеси. Если закручивать его, то таким образом уменьшается сечение канала.

Если дроссельная заслонка будет открываться более плавно, тогда значительно увеличивается количество воздуха, но объем топлива остается таким же, как и был. ГДС все еще не вступает в этот процесс из-за недостатка разрежения. Результат этого – обедненная смесь и провал в работе мотора.

Для более плавного перехода из холостого хода к среднему режиму работы карбюратор ДААЗ-4178-1107010-40 оснащен специальной переходной системой. Она своими каналами соединяется с каналами, отвечающими за холостой ход. Здесь есть особое отверстие, которое выполнено таким образом, чтобы после открытия заслонки она попадала в зону максимального разрежения. По этому каналу также поступает немного смеси в камеры. Благодаря этому резкий переход между режимами работы мотора отсутствует.

На холостом ходу, когда заслонка полностью закрыта, происходит добавление к смеси воздуха. Состав компенсируется благодаря наличию жиклеров. Если закручивать винт, отвечающий за количество смеси, тогда заслонка откроется. Увеличивается зазор между заслонкой и камерой, уменьшается количество воздуха. Вместе с тем увеличиваются обороты коленвала. Если откручивать винт, частота уменьшится. На таком устройстве, как карбюратор ДААЗ-4178, регулировка осуществляется при помощи вращения регулировочных винтов.

Ускорительный насос

ГДС карбюратора призвана обеспечивать бесперебойную работу лишь при плавном процессе открытия заслонки. Если открыть ее более резко, то процесс образования нарушается. Для того чтобы не было провала, в конструкции имеется специальный насос. Он позволяет временно обогащать топливную смесь, если дроссельная заслонка открывается резко.

Устройство пуска

В момент запуска двигателя коленвал вращается на низких оборотах. Во впускной камере достаточно низкое разрежение, а топливо очень плохо испаряется при этом. Также, если мотор холодный, топливные пары конденсируются во впускном тракте.

Чтобы сделать процесс запуска более стабильным, нужно, чтобы карбюратор ДААЗ-4178-40 готовил более богатую смесь. Так, закрывается воздушная заслонка и открывается дроссельная.

Чтобы облегчить мотору процесс запуска, карбюраторы оснащаются специальным пусковым устройством. По принципу работы это воздушная заслонка, а также автоматическое устройство, которое открывает ее.

Эконостат

Это устройство предназначено для того, чтобы при работе на максимальных нагрузках дополнительно обогащать смесь. Это распылитель, который устанавливается в самом верху смесительной камеры. Топливо в эконостат подается по каналу, где установлен топливный жиклер.

Экономайзер мощностных режимов

Для того чтобы мотор выдавал максимальную мощность, смесь должна быть очень богатой.

Чтобы ее приготовить, карбюратор ДААЗ-4178-1107010 и все другие модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое поступает в распылитель. Но при этом оно не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

Карбюратор ДААЗ-4178 на УАЗ

Эта конструкция более сложная, в отличие от заводского карбюратора. Это также двухкамерный эмульсионного типа карбюратор. Он отличается наличием улучшенной и более сбалансированной поплавковой камерой. Чтобы смесь имела более высокое качество, конструкторы создали более улучшенный канал с завихрителем.

Стабильную работу мотора на запуске и с нагрузкой здесь позволяет обеспечить ГДС. Усовершенствованная СХХ поддерживает более стабильную работу мотора на самом возможном минимуме оборотов коленчатого вала. Этот карбюратор ДААЗ-4178-1107010-40 позволяет обеспечить более плавный переход от холостого хода к нагрузкам.

Установка

Чтобы самостоятельно установить эту конструкцию на УАЗ, каких-либо сложных переделок не потребуется. Однако для монтажа понадобится более толстая прокладка от 126-го карбюратора. Если провести установку без прокладки, тогда есть риск сломать привод насоса.

Монтаж

Как установить карбюратор ДААЗ-4178-1107010 на автомобиль УАЗ? Для начала понадобится демонтировать воздушный фильтр и корпус. Затем снимается штатное устройство. Для этого нужно выкрутить шпильки из коллектора и заменить их на новые и короткие. Электрические клапаны снимаются, а на место их монтируются реле включения. Далее устанавливается новый карбюратор на место старого. Перед этим обязательно необходимо уложить две прокладки. Теперь штуцер требуется соединить с распределительным штуцером при помощи шланга. Затем пора перейти к монтажу схемы управления ЭПХХ.

А на последнем этапе проводится регулировка карбюратора ДААЗ-4178-1107010. Так, при помощи специальных винтов можно добиться оптимальной работы двигателя.

Как отрегулировать работу карбюратора?

Хоть по конструкции ДААЗ-4178 немного отличается от других моделей Дмитровского завода, регулировка ни у кого не вызовет затруднений.

Для того чтобы настроить работу карбюратора, нужно воспользоваться регулировочными винтами, отвечающими за качество и количество топливной смеси. Так можно настроить режим работы двигателя на холостых оборотах. Зачастую холостые режимы работы нестабильны, а без соответствующей настройки машина не поедет.

Настройка механизма

Дальше мы регулируем карбюратор ДААЗ-4178. Процесс калибровки представляет собой несколько несложных действий. Для начала нужно хорошо прогреть силовой агрегат. Винт, отвечающий за качество смеси на карбюраторе, нужно выкрутить практически полностью, а затем закрутить примерно на 2,5 оборота.

Винт, отвечающий за количество топливной смеси, необходим для того, чтобы выставить обороты. Для этого нужно вращать винт до тех пор, пока обороты не составят порядка 850-950. Дальше при помощи все того же винта качества найдем самые высокие обороты, затем другим регулировочным винтом вернем снова 900 оборотов. Эти действия нужно повторять до тех пор, пока вращение винта качества будет повышать обороты коленвала.

Если частота вращения начнет падать, тогда вы нашли переход от более богатой к обедненной смеси. Остается лишь закрутить винт качества и оставить его на этой отметке.

Теперь можно больше не трогать карбюратор ДААЗ-4178. Регулировка его закончена. Но это так, если при резком нажатии на акселератор переход от максимальных оборотов на холостой ход прошел нормально. Если это не так, тогда нужно медленно вращать винт качества.

Итак, мы выяснили, какие имеет карбюратор ДААЗ-4178 технические характеристики.

Вступление

Карбюратор — устройство эпохальное! Уже более ста лет эти агрегаты «готовят» смеси из воздуха и топлива для камер сгорания бензиновых автомобилей. ДААЗ-4178-1107010 был разработан с учётом недостатков всех предшествующих моделей. Это лучшее решение для автомобилей УАЗ. Агрегат надёжен, компактен и неприхотлив в обслуживании. Мы расскажем о том, как настроить карбюратор ДААЗ-4178 на УАЗ.

Карбюратор ДААЗ-4178-1107010 — это лучшее решение для автомобилей УАЗ

Характеристики ДААЗ-4178

Димитровоградский агрегатный завод (ДААЗ) был основан в далёком 1967 году как предприятие по производству карбюраторов и автомобильной арматуры. Теперь это ведущий в стране производитель автомобильных компонентов для машин отечественного и зарубежного производства.

Произведённый на заводе карбюратор ДААЗ-4178 пользуется спросом на рынке. Автолюбители по достоинству оценили агрегат за его способность повысить динамику работы мотора при низком расходе топлива. Устройство отличается прогрессивной системой последовательного открывания заслонок, проработанным диффузорным каналом, другими удачными техническими решениями.

Основная задача — поддержание чёткого количества топлива для бесперебойной работы мотора. Бензин подаётся в камеру до тех пор, пока поднявшийся поплавок не перекроет подачу топлива (для наглядности приведём пример. Именно по такому принципу работает бачок унитаза). При уменьшении количества топлива поплавок опять открывает доступ для подачи бензина. Всё довольно просто.

Необходима для регулировки объёма топлива. При нажатии на педаль газа — открывается заслонка. Чем больше «утопить газ», тем шире откроется заслонка, давая возможность большему количеству смеси попасть в цилиндр.

Предназначена для приготовления воздушно-топливной смеси. Горючее подаётся в смесительную камеру через распылитель. Бензин дозируется при помощи специального жиклёра. Воздух (благодаря диффузору) ускоряется, что делает готовую горючую смесь более насыщенной.

Устройство ДААЗ-4178 позволяет мотору бесперебойно работать во всех возможных режимах.

Карбюратор ДААЗ-4178 обеспечивает бесперебойную работу мотора

Установка

Установить агрегат несложно. Справится даже начинающий автолюбитель.

• Снимаем штатное устройство;
• Меняем шпильки крепления в коллекторе (требуются более короткие);
• Демонтируем энергопневмоклапан (на его место устанавливаем реле включения);
• Ставим прокладки (тонкая, потом — толстая). Если не поставить, можно вывести из строя привод насоса;
• Ставим ДААЗ-4178;
• Шлангом соединяем штуцера агрегата и распределителя зажигания;
• Закладываем новую электросхему управления экономайзера (ЭПХХ);

Справиться с установкой ДААЗ-4178 на УАЗ может даже начинающий автолюбитель

Регулировка

Агрегат можно настроить как с полной разборкой, так и без разборки.

Вариант 1.

• Запускаем машину, разогреваем двигатель;
• Откручиваем винт регулировки качества топливной смеси (винт «качества»), а после вкручиваем на 2,5 оборота;
• При помощи винта количества регулировки горючей смеси (винт «количества») выставляем обороты мотора на отметке 850–900 об./мин.
• Винтом «качества» повышаем обороты;
• Винтом «количества» возвращаемся к исходной отметке;
• Проводим операцию до тех пор, пока при поворотах винта «качества» обороты мотора не увеличивались;
• Перестаём манипулировать винтом «количества» после того, как обороты начинают снижаться (устанавливаем на этой отметке).
• Проверяем работоспособность. Если при резком нажатии или бросании педали акселератора машина глохнет — немного открутите винт «качества».

ДААЗ-4178 настраивается как с полной разборкой, так и без нее

Вариант 2.

• Демонтируем карбюратор и хорошо его отмываем;
• Проверяем игольчатый клапан (при сильном износе — меняем на новый);
• Продуваем все каналы;
• Проверяем маркировку жиклёров (заводские маркировки для главного топливного жиклёра, холостого хода, переходной системы — 120, 48 и 60 соответственно). Если номера не совпадают — меняем на соответствующие.
• Проверяем подсос воздуха (устанавливаем агрегат, запускаем двигатель и закрываем ладонью воздухозабор. Если мотор заглох — подсоса воздуха нет).
• Настраиваем агрегат в последовательности варианта № 1.

Вывод

Мы рассказали о том, как настроить карбюратор ДААЗ-4178 на УАЗ. Как видно из описания, ничего сложного нет. Своевременно проводите настройку и техническое обслуживание агрегата и «старый добрый» ДААЗ-4178 никогда не подведёт.

Возможно, у вас есть опыт установки и регулировки карбюратора на УАЗ? Поделитесь знаниями с нашими читателями в комментариях. Любая информация будет очень полезна.

Набор шоферского инструмента

Более того, в нем начал прогрессировать глюк «зависания». Проявлялось это так — на 3 или 4 передаче резко нажимаем на газ, машина некоторое время «думает» и дико тупит, и только затем начинает разгон. Подгон язычка ускорительного насоса и регулировка его дренажной иглы смягчили, но не устранили этот дефект.
И в один прекрасный осенний день я принял решение подать «на развод» с ним. Ибо больше это продолжаться не могло, у меня лопнуло терпение. Но ездить совсем без карбюратора как-то не получается, поэтому надо было искать новый. НЕ К-151В!!
Прочесывание инета и магазинов показало 3 реальных пути развития этой темы.
Это К-126ГУ, ДААЗ-4178 и «Солекс», адаптированный под ГАЗ-3302.
Первый карб прост и надежен. Отзывы о нем только положительные. Стоит дороговато, порядка 1700-1900р. (здесь и далее цены 2006 года), но деньги эти, как понял, оправдывает. Но, честно, связываться снова с изделиями Ленкара (ныне Пекар) мне совсем не хотелось. Во-вторых, я не очень люблю музейные экспонаты в жизни. Согласитесь — К-126 уже устарел. Да, это железка с дырками работает, работает и еще раз работает. И все ж мне его не хотелось. Поэтому я поставил К-126 на последние третье место. Если ничего бы более не получилось, то я бы вернулся к нему.
Вторым в моем списке значился ДААЗ-4178. Вещь более редкая, нежели 126ой. Представляет собой модифицированный карб от «ОКИ», только с ГТЖ и ГВЖ большей пропускной способностью и сам карб адаптирован под УАЗ. Сразу в глаза бросается несколько нюансов: игла поплавковой камеры расположена в крышке карба, над поплавком. Еще у ДААЗа нет винта количества. Его функцию выполняет винт-упор дроссельной заслонки первой камеры. Сам диффузор первой камеры сильно меньше, чем у К-151В, а вот диффузор второй камеры наоборот, больше в диаметре чем у К-151В. Два сопла ускорительного насоса — в первую и вторую камеры. Зачем нужен второй мне не ясно. Его обычно все отключают. «Писает» он все равно в закрытую заслонку. Стоит ДААЗ-4178 около 1700 рублей, что вполне реально осилить по деньгам. Отзывов мало, но они положительные. Есть несколько минусов как то: сложность, мало зч и в офф-роуде проблемы с запорной иглой, ибо карб чувствителен к положению машины. При сильных кренах игла самопроизвольно открывается.
Ну и третьим был «Солекс». Его активно пиарил на Уазбуке некто «Павлик». Так пиарил, что я уже мысленно его купил. Простой, легко найти зч, рациональная конструкция. «Солекс» закупили у французов, когда переднеприводные ВАЗы готовили к выпуску. Единственный минус — «Солекс» надо подгонять на УАЗ. Более всего для этого подходит версия для М-2141 или ВАЗ-21213. Но, в принципе, можно использовать любой. Корпуса у всех одинаковые. Помимо подгонки корпуса (родные дырки проходим сверлом 10), надо было подбирать жиклеры. В инете есть примерные размеры новых.
Но я не хотел заниматься подгонкой нового карба. Наигрался с К-151В до озверения. Поэтому я целенаправленно искал редкий вид — «Солекс» на «Газель». Он уже подобран именно к 402 (или 410?) движкам. И я его нашел! Но когда увидел цену, понял, что «солекс» мне не светит. 3000 руб. за голый карб. Круто!
Увы, я не хочу отдавать такие деньги за «Солекс».
Поэтому я купил. ДААЗ-4178. О! Я уже слышу, как в меня летят разводные ключи на 54, лопаты и все, что было под рукой тяжелого. Но я еще раз повторю — ну НЕ ХОЧУ я классику жанра К-126ГУ. Ну не нравиться он мне и все тут! Почему надо идти только традиционными путями? Я решил попробовать новое.
С установкой ДААЗа проблем не возникло. Все легко и не принужденно. Понравился он мне еще в магазине — нет заусенцев (нигде!), очень мягкая и без заеданий работа обоих дроссельный заслонок (у меня К-151В открывал вторую камеру со скрипом и ничего не помогало). Продуманный механизм «подсоса». В общем — сказка просто. Нет слов.
Правда, после установки, пришлось переставить возвратную пружину на педали газа повыше. У 4178го очень мягкая родная пружинка на заслонке первичной камеры, педаль просто невесомой становится!
Регулировок карб почти не потребовал. Немного подогнал ХХ и поехал. Все остальное было в норме. Все винты и жиклеры были затянуты, уровень топлива был идеален.
Поехал! Супер! Но проехал всего около 10км. Больше не надо было. Как я кайфовал, когда ехал! Нет вообще провалов! Немного газку и полетели. Очень эластичным стал двигатель. Ощутимый подхват на всех оборотах. В итоге сижу и балдею!!
Да, здесь сыграло свою роль и АТЭ-2 с более мощной искрой. Но и карб тоже хорош!
Единственный минус, который я выявил — торможение двигателем стало хуже. С отпущенным газом машина укатывается намного дальше. Летом хорошо, а зимой это будет проблемой. Придется чаще нажимать на тормоз.
Думаю, меньший диффузор — вот главный «виновник» этих перемен. В нем скорость потока выше, происходит лучше смещение паров бензина с воздухом. Как следствие — более ровная по составу смесь. Которая и горит лучше.
Вот так! ДААЗ-4178 неплохой карб. Буду тестить его дальше. 10км — это не срок. Это были только первые впечатления.

Часть 2
Ну вот, проехал уже около 300км по асфальту с карбом ДААЗ. За это время кое-что накопилось, чем и делюсь.
Как я уже писал — первая серьезная неприятность, которая случилась после установки ДААЗа — это образование большого количества нагара на свечах. Когда только это начало проявляться (были заводские характеристики карба), я есно, затянул винт качества, думая, что тем самым обедняю смесь. Неправильно думал! После моего вмешательства ездить стало совсем невозможно. Резьба и центральный электрод стали покрываться рыхлым черным нагаром.
Ладно, с винтом качества я разобрался — отпустил его, и смесь нормализовалась. Для проверки я одну свечу ввернул чистую, завел и дал поработать на ХХ 40 минут. Потом свечку вывернул — она чистая, немного светло-коричневого налета. Это нормально. Завернул почищенную старую и решил провести небольшой тест-драйв. И тут началось! Старая песня — на газ резко нажимаешь, и двигатель пытается заглохнуть. Как на К-151 было, один в один! Тогда я снова обогатил смесь — глюк пропал. Но зато свечи снова стали работать с перебоями. Замкнутый круг получился.
Виноват, в случаях провала при резком открытии дросселей, ускорительный насос. На К-151 привод УН изначально нежизнеспособен из-за люфтов, но в ДААЗе такой «баги» нет. Там все части УН жестко посажены. Снимаю крышку карба, начинаю открывать заслонки, дергая привод рукой, при этом смотрю на струю УН. Струя распылителя, смотрящего во 2 камеру, нормальная: тонкая, попадает в центр дроссельной заслонки, стенок диффузора не касается. А вот струю из распылителя 1ой камеры, и струей назвать было сложно. При резком открытии первой заслонки на 13 хода на кончике распылителя появлялась большая капля бензина. Она, немного повисев на трубке распылителя, нехотя падала вниз, на заслонку. М-да, с таким «напором» провалы очевидны.
Дабы увеличить напор в 1ую камеру, я решил заглушить распылитель 2ой камеры. Все равно заслонка 2й камеры закрыта. Забив пассатижами отверстие распылителя, я тем самым, несколько увеличил напор в 1ую камеру. Завожу, газую — никакого положительного эффекта от моих действий. НО! Теперь провал стал наблюдаться и при открытии 2й камеры. Причем резкий провал. В общем, распылитель во вторую камеру карбу ДААЗ просто НЕОБХОДИМ! Он дополняет систему перехода с 1ой камеры на обе.
Еду в магазин, точнее плетусь. Ибо резко нажимаю на газ — машина глохнет. Покупаю ремкомплект ДААЗа для «ОКИ». Вынимаю из коробки новый распылитель, прям на парковке разбираю свой карб, и извлекаю родной. Что я вижу — на родном распылителе носик, смотрящей в первую камеру (который и создавал проблемы), заканчивается дыркой диаметром около 0,7мм. А в то время как носик купленного распылителя заканчивается тарированным отверстием, в которое даже жало иголки не лезет. Устанавливаю новый распылитель и резко приоткрываю заслону 1ой камеры на треть. Как только я начал приоткрывать заслонку, из распылителя появилась ровная тонкая струйка, направленная в центр заслонки. Собираю, завожу. Газую — и, о чудо, НЕТ ПРОВАЛОВ! Все встало на свои места. Все работает как положено.
Теперь сижу и думаю, а что это было. Заводской брак? Скорее всего. Распылитель был изначально дефектным и не работал.
Второй дефектной вещью в моем ДААЗе был клапан ЭПХХ. Он изначально не работал, есть напряжение, нет напряжения — его игла оставалась неподвижной. Этот дефект был не страшен, поскольку игла «залипла» в положении «открыто» и работать не мешала. Для начала я ее просто отрезал бокорезами, так, на всякий случай. Но потом у меня появилась идея использовать этот клапан по прямому назначению, т.е глушить двигатель. Для этого я приобрел клапан фирмы Herzog от «Солекса» (они с Окой имеют один и тот же клапан) и запитал его на ЗЗ. Точнее — на штатный предохранитель, который обесточивается после выключения зажигания. Завожу, снимаю провод с клапана, и двигатель глохнет! Система работает, клапан перекрывает топливный жиклер ХХ.
Теперь, когда я выключаю зажигание, двигатель сразу же прекращает работать. Раньше движок мог еще секунд 15 колбаситься после поворота ключа. Особенно горячий, смесь самовоспламенялась от раскаленного электрода свечи, типа калильное зажигание.
А теперь этого дефекта нет!! Все четко — ключ повернул, двигатель заглох. И неважно, какая там в цилиндрах температура. Старый клапан вожу с собой — если вдруг откажет новый.
Ну и последним моим вмешательством в карб стала новая запорная игла поплавковой камеры. На УАЗбуке писали, что УНИКАРовских запорных игл на ДААЗ типа «ОКА» (ДААЗ-4178, ДААЗ-1111) не существует. Тем не менее, разглядывая витрину в магазине, посвященную Оке, я наткнулся на УНИКАРовскую иглу для ДААЗа. Стоит 35р. Я ее, есно, купил. Пришел домой, залез на сайт УНИКАРа, дабы убедиться, что такая игла в природе есть. И действительно есть!
Поставил, уровень топлива в норме. Работает нормально. У меня и к штатной игле вопросов не было, просто захотелось проверить изделие УНИКАРа. Типа супер-пупер правильный новый конус, который обеспечивает надежное уплотнение, с этой иглой не надо регулировать уровень топлива в процессе эксплуатации (это точно бред!), технология запатентована и т.п.
УНИКАРовские иглы есть для всех типов российский карбов, в т.ч. и для 126го.
В заключение — ДААЗом очень доволен, не считая перечисленных выше 2х заводских огрехов, более проблем не было. По-прежнему балдею от новой прыти своего УАЗа.

Часть 3. Заключительная.

Летом 2013 года после 7 лет практически беспроблемной эксплуатации, я решил отнести свой карбюратор специалистам компании «МосКарб» Сормовский проезд 6 ст.2. Обычно принято ругать всякого рода сервисы, но мне все понравилось. Хотя помещение страшное, но то что надо сделать, специалисты сделали. Отрегулировали карбюратор (был небольшой провал при резком нажатии «газа») и отрегулировали трамблер АТЭ2. Что сделали с карбюратором я не вникал, визуально просверлили отверстие 4мм в дроссельной заслонке второй камеры. В любом случае провал полностью исчез, динамика улучшилась, а расход топлива при этом не увеличился. АТЭ2 заменили как оказалось, москвичевский центробежный регулятор на самодел для УАЗа и на этом все. Но результат великолепный — в паре эти меры сделали УАЗ на ФБЕЛ 160 динамичным автомобилем (насколько это применимо), теперь можно не только тащиться в правом ряду, но и на обгон пойти. На колесах 32″ вообще все замечательно стало: быстро и расход небольшой (13-15л в зависимости от сезона и скорости).

Но за 7 лет мне карбюратор поднадоел, я перешел на инжектор. На свой УМЗ-4178 установил инжектор от УМЗ-4216. Но это другая история.

Заканчивая про карбюратор ДААЗ-4178 могу сказать что это весьма приятный карбюратор и я советую его ставить. И взамен К126 и уж точно взамен К151.

• Войдите, чтобы оставлять комментарии
•

Комментарии

Виктор Вдовин replied on вт, 04/26/2016 — 07:31 Постоянная ссылка (Permalink)

Источник статьи: http://kalina-2.ru/otechestvennie-avto/karbjurator-daaz-4178-ustrojstvo-i-regulirovka

Карбюратор ДААЗ-4178 на УАЗ

Карбюратор ДААЗ-4178, обзор конструкции, сравнение с карбюратором ДААЗ-1111 с «ОКА». И установка на УАЗ с не большой подгонкой.

Комментарии 92

Здравствуйте купил новый карбюратор 4178-40 на уаз 469 поставил запустил двигатель на подсосе все было отлично но чуть убрав подсос машина заглохла запустил по новой такая же беда при нажатие на педаль газа начал стрелять и не рпботает на холостых…в чем может быть причина?

При резком нажатии на педаль газа уаз плохо развивает обороты

здравствуйте, купили карбюратор 4178- 30 на уаз буханку, заводится с пол пинка.Свечи зазор 0,7 рабочие, машина захлебывается при резком газе, на ходу захлебывается. Откручивал подачу топлива, верхней горки нет. сняли карб с отцом прочистили абсолютно все что можно, все жиклеры, все отверстия, нигде соринок нет. возможно ли то что 1 слон на камеру это мало для него? или в чем проблема возможна

Такая же хрень но у меня слоник 40 на 35, думаю во 2 камеру его заглушу увеличив подачу для 1 камеры, а горки не было у меня из за малого жиклера хх 41 поставил на 48

здравствуйте, купили карбюратор 4178- 30 на уаз буханку, заводится с пол пинка.Свечи зазор 0,7 рабочие, машина захлебывается при резком газе, на ходу захлебывается. Откручивал подачу топлива, верхней горки нет. сняли карб с отцом прочистили абсолютно все что можно, все жиклеры, все отверстия, нигде соринок нет. возможно ли то что 1 слон на камеру это мало для него? или в чем проблема возможна

Здравствуйте Евгений!Поставил себе дааз 4178-30 на 2,9 л, при резком нажатии провал либо в карб стреляет.Что может быть, подскажите.Спасибо.

Проверь топливные жиклёры у меня был выбит номер 120 а по факту просверлен на 97 из за этого слишком бедная смесь и при нажатии на газ особенно под нагрузкой идёт провал и как вариант стрельба в карб + трамблёр проверь, в карб стреляет из за слишком раннего зажигания провал из слишком позднего возможно он разболтался и угол гуляет как хочет .
Если всё путём проверь подсос воздуха накрыв горловину карба рукой, мотор должен заглохнуть если работает то где идёт лишний воздух смотрим коллектор и плоскости с прокладками карбюратора …

отдал карбюратор обратно в магазин он был новый, они его вскрыли оказалось была в нем стружка.зажигание все путем поставил обратно 151 завелся с полоборота.Вот такое качество у нашего автопрома.Дали в магазине новый буду внедрять.Спасибо

Здравствуйте Евгений поставил карбюратор 4178-30 на 421 двигатель 2.9 л но при резком нажати на газ происходит провал и иногда стреляет в карбюратор. Подскажите что может быть. Спасибо.

Евгений здравствуйте! Не подскажите как отличить визуально дааз 1111 от дааз 4178? У знакомого лежит карбюратор с оторванной табличкой, не знаю брать или нет))

Женя. В этом видео ты глушишь слон, который идет во вторую камеру, а в другом видео (В котором ты описываешь Солекс) ты оба слона направляешь в первую камеру. Что будет правильнее?

гнуть слоны это вообще миф надо простопоставить один слон на 45 и все бедет гуд

У меня ЛуАЗ на солексе 21081, так вот не меняя жиклёров пробовал ставить слона 45(с тайговского солекса вроде) и пробовал два в одну камеру по рецепту Евгения.
Провал при нажатии на педаль пропал после установки двойного слона в одну камеру.

Привет.И все-таки вы говорите озон лучше?Если ставить нивовский, расклад жиклеров подскажите пожалуйста?В нивовском и 2107 — 20 дифузоры одинаковы?

поставили 4178 (просто не 30 не 40) на УМЗ 4218 2,9
ЭПХ 12В толстая проставка все «по учебнику»
в горку и при повороте еле-еле и глохнет
пока грешу на кривые руки устанавливающего, также уже начитался что надо менять

«в-1 :28/36 для 2,5л в-2 :32/36.для 3,0л»

осталось проделать манипуляции как на видео )
пока свечи «чернющие» и еле едет, холостые все гут, зажигание родное, фильтр от волги инж.

по сравнению со старым 151Е который не поддавался регулировки и тупо лил ) как будто придушили машину со старым заливом свечей

Здравствуйте Евгений . Подскажите пожалуйста какой уровень в поплавковой камере должен быть чтоб не жрала и ехала на дааз 4178-40 и как правильно мерить уровень с поплавком или без.

Евгений пожалуйста напиши какие жиклеры оптимальнее на корб 4178-30 двиг 2.9. А то какие то провалы и без подсоса не тянет на 4й скорости и тронуться трудно в горку. И обязательно жиклеры сверлить или можно в каком то конкретно ремкомплекте найти? Спасибо.

За видео спасибо, реально помогло решить проблему с карбюратор. Ставил новый на 402 двигатель.
Поменял воздушный жиклёр на второй камере ( в стоке 125 стоял) и рассверлил жиклёр ХХ до 90. и он заработал. УАЗка бегает. 🙂

Жень подскажи какой ремкомплект покупать где жиклёры больше по диаметру, от какого карбюратора ?

Здравствуйте Евгений . Подскажите пожалуйста, У меня Волга 402 дв, дааз 4178-40. диф .1 камеры увеличен на 25, 2 камеры -27.5 мал диф 1 камеры 4, 2 камеры 4.5, хх 52, гтж 1 122.5 гвж 160, гтж2 увеличенный 130 гвж 165 трубка зд. распылитель рассверлен до 70 . на ускорительном насосе стоит прокладка толщиной 4мм . при переходе на 2 камеру есть небольшой провал . на 2 камере плохо разгоняетсь до этого стоял на 2камере гвж зд 135 вылетал во время движения черный дым . в чем может быть причина . расход 17-18 л по городу может ли уровень поплавковой камере на это влиять?

А система зажигания какая? а какая компрессия?

без контактное ваз 09, компрессию не мерил, свечи сухие темно коричневые .Сегодня что-то стала плохо разгоняться, пока не удавишь педаль, а из за распылителя может, что он бьет как-то не так.

Обычно такое явление при бедной смеси. Возможно уровень маленький или грязь попала

Сегодня повысил уровень. Стал 25мм от верхней кромки карба до уровня жидкости, при этом гнуть поплавок практически некуда . На средних режимах идет вялый разгон, не устойчивый хх, при резком надавливании на педаль нет подхвата .

Значит еще толевный главный нужно чуть больше поставить

спасибо огромное. возможно ли у вас заказать направляющие из бронзы а также дороботанные вами тарелки клапанов на змз 406. буду очень благодарен

Приветствую) Хотел узнать в мотоцикле днепр Вы стачивали прилив направляющих втулок в головках цилиндров, на много это улучшает наполняемость цилиндра и например если сделать тоже самое как в вашем видео для головки цилиндров ГАЗ 24 — даст это заметнубю прибавку в мощности.Если совместить эти операции еще с заменой клапанных пружин на более жесткие.Спасибо!

евгений здравствуйте подскажите пожалуйста какой лучше ставить карбюратор на змз 406
привет из брянска

Хорошо, спасибо Евгений, буду разбирать. А распылитель какой лучше поставить?

Евгений не моглибы подсказать какие жиклеры поставить на ДААЗ 4178-10 двигло змз-402 2,5L

Тоже самое можешь ставить

Женя подскажи если не сложно … какие изначальные регулировки должны присутствовать при установки карбюратора …какие винты и на сколько оборотов надо закрутить и выкрутить

Я всегда делаю хх по больше, а качество откручиваю на пару оборотов (4 — 5)

Здравствуйте Евгений. Подскажите пожалуйста: у меня газель змз 406, в замену к-151 был мной поставлен новый дааз 4178. Сразу откусил иголку с электромагнитного клапана. Поставил завёл поехал… первая вторая передачи вроде бы едут не очень плохо, дальше тяга вообще пропадает. мотор не развивает мощности и очень долго раскручивается. Подскажите в чём может заключаться моя беда?

А ты карбюратор вообще перед установкой смотрел, ну я имею ввиду уровень топлива жиклёры и т.д?

Нет, вскрывать его не стал, купил и просто поставил.

Проверь уровень, и можешь жиклёры поставить те же самые что и тут.

О, Евгений вы на драйве есть, не знал!

Скажите, воздушный жиклер «80» с какого ремкомплекта взять?

Это я на рынке у нас брал, он никуда не шел, это как доработка (делает какой-то кооператив наверно)

Вполне возможно.
Дело в том что у меня нет такой возможности для эксперимента, то есть чтоб именно на УАЗике попробовать массу вариантов и посмотреть разницу.

Жень привет! очередное спасибо за видео! Подскажи пожалуйста какой именно мне надо искать солекс на мой УАЗ с мотором 2.9? Какая маркировка на этом карбе. Как я понял на Солексах имеется топливная обратка в бак, что с ней делать или на нивовском солексе этой обратки уже нет? И еще, если я поставлю солекс от нивы на УАЗ 2.9 какие жиклеры надо ставить? Спасибо огромное!

Я рекомендую Солекс 21041 потому что он с диффузорами 24х26. Но жиклёр хх ставить как на видео, 50-й

21041 это нивоский? у этого карба нет обратки? И еще, жиклер ХХ нужен 50, а остальные жиклеры какие надо установить для 2.9? Спасибо!

21041 это Москвичевский у меня такой стоит, обратки нет. Если точнее то у ДААЗ 21041 диффузоры 23х23, а у ДААЗ 21041-10 24х26. И еще кстати в каких-то модификациях 21041-10 нет штуцера для вакуум корректора зажигания(вроде как рассчитывался на микропроцессорное зажигание).

21041 это нивоский? у этого карба нет обратки? И еще, жиклер ХХ нужен 50, а остальные жиклеры какие надо установить для 2.9? Спасибо!

Жиклёры можешь поставить такие-же как на видео в 4178 я ставил.

Спасибо Жень! Так а какой мне лучше карб, 21041 или нивовский? Кстати как называется нивовский солекс и нет ли там обратки, а если есть, то что будет если я просто эту обратку заглушу?

Лучше 21041, должно быть написано на табличке это

А полное название ДААЗ 21041?

А скажите, Евгений, на Солексе 21041 на моторе объемом 1,7(УЗАМ), тоже желательно ставить жиклер ХХ 50-52(у меня стоит жиклер 41ый)? Я настроил слоны ускорительного насоса в одну камеру(бьют струйками — как вы и советовали), но обнаружил что были перепутаны местами воздушные жиклеры ГДС(вот и кушал прилично до этого). Переставил как надо по книжке. И что-то не особо пропали провалы. Вот щас посмотрел ваше видео и грешу на жиклер ХХ. Да и наверно великоват карбюратор 24х26 для 1,7.

Да, тебе нужен 48-й или 52-й жиклёр, тогда будет то что нужно.

К сожалению на рынке 48-50ых не нашел. Рассверлил 41ый сверлом на 0,5мм — вроде по лучше стало ехать — меньше дергается мотор на низких оборотах. Но вот что странно — снимаю клемму с электроклапана — в начале обороты чуть повышаются, а потом глохнет как положено. Скажите, вот это повышение оборотов нормально?

По всей видимости ты качество на хх сделал более богаче чем нужно

Видимо да — и еще винт количества стоит на максимуме — иначе глохнет. А когда топливоподача клапаном прекращается, то в какой-то момент количество оставшегося топлива истекающего по каналу становится нормальным(и обороты повышаются), а потом топливо кончается и он глохнет. Спасибо за подсказку Женя!

Какой УАЗ на видео?
При объеме 2,9 у меня установлен ДААЗ 4178 от буханки 2,5. При установке я его только промыл-почистил и ничего более не делал, ну если только попытался отрегулировать ХХ. Карб нравится тем, что отлично заводит, особенно в морозы. Из минусов : не могу поймать ХХ и очень большой расход бензина. Про жиклер ХХ уже задумался, да, есть небольшой но не критичный провал с малых оборотов. По любому тоже стоит на 40, но как сильно это влияет на расход?
Если на видео УАЗ объема 2,5, то на 2,9 в теории какие жиклеры нужны?

На виде УАЗ с мотором 417-м, какой это объём, 2.9?
А жиклёр хх на расход влияет очень сильно, именно на малых нагрузках.

2,5 это.
>А жиклёр хх на расход влияет очень сильно
Если поставить на

50 может возрасти ? Или наоборот убавится ?
У меня просто с хх вечная проблема. Обычно хх на 1000, но если сильно погазовать или по трассе лететь 3500об, то хх на некотрое время падает до 500-600. Иногда помогает лишь немного газнуть, иногда нет, но потом обороты все равно возращаются на свои 1000. Карб и мыл, полностью разбирал — эффект сохранился…

Просто при малом жиклёре смесь получается бедная и приходится больше нажимать на педаль, от сюда и перерасход и потеря мощности. Поэтому я и пришел к выводу что лучше ставить жиклёр с пропускной способностью примерно 50

На виде УАЗ с мотором 417-м, какой это объём, 2.9?
А жиклёр хх на расход влияет очень сильно, именно на малых нагрузках.

Я могу только предпологать какой на видео мотор, коментов нет, мало ли что сейчас с уазовскими движками делают, да и просто уточняю в надежде получить ответ на свой последний вопрос в предыдущем сообщении. Как и Cudesnik тож интересно в какую сторону расход сместится, хотя бы теоретически

Ну в принципе расход вырасти не должен, на счёт того что б упал, это не скажу, человек поездит — скажет 🙂

На виде УАЗ с мотором 417-м, какой это объём, 2.9?
А жиклёр хх на расход влияет очень сильно, именно на малых нагрузках.

417 — это 2.5 … а 421 это 2,9 если бы ты объяснил как настроить 4178 на 421 мотор … это была бы бомба.))))…
и еще один Вопрос Женя если можно объясни в чем отличие 4178-1107010-10 это написано на 2,5
4178-1107010-30 это 2,9
вопрос взаимозаменяемы ли они …в наличие оба но жрут как прорва…
зажигание атэ-2

Ну в принципе на 2.9 тоже самое в настройке, нужно проверять.

417 — это 2.5 … а 421 это 2,9 если бы ты объяснил как настроить 4178 на 421 мотор … это была бы бомба.))))…
и еще один Вопрос Женя если можно объясни в чем отличие 4178-1107010-10 это написано на 2,5
4178-1107010-30 это 2,9
вопрос взаимозаменяемы ли они …в наличие оба но жрут как прорва…
зажигание атэ-2

Жрут они на самом деле не много, трасса 10-11литров при 100км/ч город зима 16-18 с прогревами!Поставил себе 4178 на мотор 2.9 жиклер х.х. 42 и нормально ездиет!

подтачивал тяги надфилем стало лучше но дальше точить уже не куда((
Жиклеры родные уазовские

Добрый день, Евгений!
Подскажите, пжл:
купил уаза с уже деланным карбюратором, стоит средняя часть от К126 (без букв вроде как от москвича), нижняя вроде от К 126 или 126Г/ГУ (не знаю как их отличить, верхняя стоит точно не от К126 тк нет бота, скорее всего от 126 Г/ГУ. В трубках что стоят в соплах проделаны отверстия зачем они я не знаю?!
Машина заводится с полтыка всегда, тяга отличная динамика тоже, но подклинивает газ, и западает,
Что посоветуете купить стоковый К126 ГУ, или с нового переставить нижнюю часть на старый карб и радоваться?
Буду очень признателен за ответ!

У тебя привод я так понимаю тягами? Поставь себе тросик, и будет нормально.

да с тягами, но клинить же все равно будет или нет?

Может просто тяги стоят под неправильным углом. Такое бывает на ВАЗ-классика когда Солекс ставят и тяги какие-то сильно «кооперативные» попадаются.

клин ощущается при ручном воздействии на заслонки на самом карбе в обход тяг

Привет Женя! С твоего разрешения выкладываю ссылку на это видео в блоке «уазоводы» чтоб напрямую на потребителя попасть.
От себя добавлю, поставил себе на мотор 2,9 «солекс» 21041, жыклеры главной дозирующей оставил пока родные, ХХ поменял на 48 и флажок поставил 7, слоники соответственно в первую камеру и настроил — результатом ОЧЕНЬ доволен, надо будет попрпобовать Твою комбинацию жиклеров.
За видео спасибо, все очень грамотно рассказано.

Источник статьи: http://www.drive2.ru/b/445686/?page=0

Карбюратор дааз 4178 устройство и регулировка

Уже более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Работа этого устройства заключается в приготовлении смеси воздуха и паров бензина, которая попадет в камеры сгорания. Рассмотрим, как работает карбюратор ДААЗ-4178, узнаем его технические характеристики и научимся регулировать его работу.

ДААЗ для автомобилей УАЗ и «Волга»

Множество владельцев автомобилей УАЗ, а также «Волги» с 402-м мотором интересуются вопросами подбора карбюраторов для своих автомобилей. Если провести анализ всех существующих на рынке решений, то лучше всего для этих двигателей подходят устройства от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 у автолюбителей считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а также при правильной настройке ведет к сниженному расходу горючего.

Устройство карбюратора

Эти агрегаты предназначены для приготовления качественной горючей смеси. Затем агрегат подает ее в камеры сгорания. Соотношение топлива в смеси прямо пропорционально количеству воздуха, который проходит через устройство.

Линейка 4178 представляет собой двухкамерные эмульсионные системы. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и хорошо зарекомендовавшие себя технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, систему последовательного открытия заслонок и другие технологии.

Устройство собрано из стандартных узлов и агрегатов и практически не отличается от других конструкций. Карбюратор состоит из главной дозирующей емкости, системы холостого хода, переходных систем, насоса, эконостата и ЭПХХ.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем этого агрегата. Данную модель выбирают многие автолюбители. Модели с индексом 30 и 40 подходят для «Волги» и УАЗов. Владельцы этих машин очень хорошо отзываются о таких устройствах. Они обладают широкими вариантами для настройки, а также практически беспроблемные.

Основная дозирующая система

Эта система разработана для подачи необходимого количества топливной смеси на разных режимах работы мотора. Она способна работать со всеми режимами, кроме холостого хода. Так, на средних нагрузках двигателя дозирующая система обязана обеспечить бедную топливную смесь постоянного состава.

Если рассмотреть устройство простейшего карбюратора, а затем взглянуть на то, какие имеет карбюратор ДААЗ-4178 технические характеристики, то в простейшей конструкции, по мере того как открывается дроссельная заслонка, воздух через диффузор проходит медленней, чем расходуется топливо, которое попадет в камеру из распылителя. Таким образом смесь обогащается. Для того чтобы препятствовать слишком богатой смеси, инженеры предусмотрели возможность компенсации соотношения топливной смеси при помощи соотношения воздуха. Количество и объем воздуха можно отрегулировать с помощью дроссельных заслонок. В карбюраторных агрегатах такие процессы возмещения представляют собой систему дозирования.

В большинстве моделей от ДААЗ данные способы компенсации состава топливной смеси работают на основе пневматического торможения. Так, горючее поступает, а затем и распыляется не из поплавковых камер, а по специальному эмульсионному каналу. Это особая трубка. В стенках трубки имеются специальные технологические отверстия. Они способствует выходу воздуха, поступающего сверху из жиклера. Там, в данном канале, происходит процесс смешивания, а сама смесь может выходить из этих технологических отверстий.

По мере того как открывается дроссельная заслонка, растет разрежение и объем смеси. Также возрастают объемы топлива, проходящего через жиклеры, и количество воздуха. Количество воздуха полностью пропорционально объему топлива. Так обеспечивается компенсация.

Если говорить более коротко, то ГДС создает мотору все условия для работы на малых, средних и высоких нагрузках и режимах. Данный карбюратор ДААЗ-4178-1107010-30 обеспечивает двигателю стабильность питания и работу во всех возможных режимах эксплуатации.

Конструкция и принцип работы СХХ

Для мотора на холостом ходу на минимуме оборотов требуется лишь очень малый объем смеси. В таких условиях наблюдается полностью закрытая дроссельная заслонка. Но уровня разрежения в диффузоре сейчас недостаточно для того, чтобы запустить ГДС.

Вот как раз для этого карбюратор ДААЗ-4178-30 имеет в своей конструкции систему холостого хода. Ее задача — это приготовление такой смеси, которая позволяет обеспечить стабильную работу двигателю при полностью закрытой заслонке.

Каналы системы объединяют специальную полость за дросселями и верхнюю часть камер. Когда мотор функционирует на холостом ходу, то под заслонкой создается достаточно высокое разрежение. При его воздействии топливо поступает из канала для эмульсии в канал системы ХХ. Отношение горючего к воздуху в составе смеси зависит от возможностей жиклеров.

Дальше смесь попадает за дроссели, где затем смешивается с воздухом. Для этого там есть технологический зазор между заслонкой и стенками камеры. Этот зазор можно регулировать винтом, который установлен на рычаге заслонки. Это винт количества, с помощью него осуществляется регулировка карбюратора ДААЗ-4178-1107010.

Количество смеси, которая проходит по каналу в задроссельное пространство, можно отрегулировать при помощи специального винта с конусной насадкой. Этот винт отвечает за регулировку качества смеси. Если закручивать его, то таким образом уменьшается сечение канала.

Если дроссельная заслонка будет открываться более плавно, тогда значительно увеличивается количество воздуха, но объем топлива остается таким же, как и был. ГДС все еще не вступает в этот процесс из-за недостатка разрежения. Результат этого – обедненная смесь и провал в работе мотора.

Для более плавного перехода из холостого хода к среднему режиму работы карбюратор ДААЗ-4178-1107010-40 оснащен специальной переходной системой. Она своими каналами соединяется с каналами, отвечающими за холостой ход. Здесь есть особое отверстие, которое выполнено таким образом, чтобы после открытия заслонки она попадала в зону максимального разрежения. По этому каналу также поступает немного смеси в камеры. Благодаря этому резкий переход между режимами работы мотора отсутствует.

На холостом ходу, когда заслонка полностью закрыта, происходит добавление к смеси воздуха. Состав компенсируется благодаря наличию жиклеров. Если закручивать винт, отвечающий за количество смеси, тогда заслонка откроется. Увеличивается зазор между заслонкой и камерой, уменьшается количество воздуха. Вместе с тем увеличиваются обороты коленвала. Если откручивать винт, частота уменьшится. На таком устройстве, как карбюратор ДААЗ-4178, регулировка осуществляется при помощи вращения регулировочных винтов.

Ускорительный насос

ГДС карбюратора призвана обеспечивать бесперебойную работу лишь при плавном процессе открытия заслонки. Если открыть ее более резко, то процесс образования нарушается. Для того чтобы не было провала, в конструкции имеется специальный насос. Он позволяет временно обогащать топливную смесь, если дроссельная заслонка открывается резко.

Устройство пуска

В момент запуска двигателя коленвал вращается на низких оборотах. Во впускной камере достаточно низкое разрежение, а топливо очень плохо испаряется при этом. Также, если мотор холодный, топливные пары конденсируются во впускном тракте.

Чтобы сделать процесс запуска более стабильным, нужно, чтобы карбюратор ДААЗ-4178-40 готовил более богатую смесь. Так, закрывается воздушная заслонка и открывается дроссельная.

Чтобы облегчить мотору процесс запуска, карбюраторы оснащаются специальным пусковым устройством. По принципу работы это воздушная заслонка, а также автоматическое устройство, которое открывает ее.

Эконостат

Это устройство предназначено для того, чтобы при работе на максимальных нагрузках дополнительно обогащать смесь. Это распылитель, который устанавливается в самом верху смесительной камеры. Топливо в эконостат подается по каналу, где установлен топливный жиклер.

Экономайзер мощностных режимов

Для того чтобы мотор выдавал максимальную мощность, смесь должна быть очень богатой.

Чтобы ее приготовить, карбюратор ДААЗ-4178-1107010 и все другие модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое поступает в распылитель. Но при этом оно не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

Карбюратор ДААЗ-4178 на УАЗ

Эта конструкция более сложная, в отличие от заводского карбюратора. Это также двухкамерный эмульсионного типа карбюратор. Он отличается наличием улучшенной и более сбалансированной поплавковой камерой. Чтобы смесь имела более высокое качество, конструкторы создали более улучшенный канал с завихрителем.

Стабильную работу мотора на запуске и с нагрузкой здесь позволяет обеспечить ГДС. Усовершенствованная СХХ поддерживает более стабильную работу мотора на самом возможном минимуме оборотов коленчатого вала. Этот карбюратор ДААЗ-4178-1107010-40 позволяет обеспечить более плавный переход от холостого хода к нагрузкам.

Установка

Чтобы самостоятельно установить эту конструкцию на УАЗ, каких-либо сложных переделок не потребуется. Однако для монтажа понадобится более толстая прокладка от 126-го карбюратора. Если провести установку без прокладки, тогда есть риск сломать привод насоса.

Монтаж

Как установить карбюратор ДААЗ-4178-1107010 на автомобиль УАЗ? Для начала понадобится демонтировать воздушный фильтр и корпус. Затем снимается штатное устройство. Для этого нужно выкрутить шпильки из коллектора и заменить их на новые и короткие. Электрические клапаны снимаются, а на место их монтируются реле включения. Далее устанавливается новый карбюратор на место старого. Перед этим обязательно необходимо уложить две прокладки. Теперь штуцер требуется соединить с распределительным штуцером при помощи шланга. Затем пора перейти к монтажу схемы управления ЭПХХ.

А на последнем этапе проводится регулировка карбюратора ДААЗ-4178-1107010. Так, при помощи специальных винтов можно добиться оптимальной работы двигателя.

Как отрегулировать работу карбюратора?

Хоть по конструкции ДААЗ-4178 немного отличается от других моделей Дмитровского завода, регулировка ни у кого не вызовет затруднений.

Для того чтобы настроить работу карбюратора, нужно воспользоваться регулировочными винтами, отвечающими за качество и количество топливной смеси. Так можно настроить режим работы двигателя на холостых оборотах. Зачастую холостые режимы работы нестабильны, а без соответствующей настройки машина не поедет.

Настройка механизма

Дальше мы регулируем карбюратор ДААЗ-4178. Процесс калибровки представляет собой несколько несложных действий. Для начала нужно хорошо прогреть силовой агрегат. Винт, отвечающий за качество смеси на карбюраторе, нужно выкрутить практически полностью, а затем закрутить примерно на 2,5 оборота.

Винт, отвечающий за количество топливной смеси, необходим для того, чтобы выставить обороты. Для этого нужно вращать винт до тех пор, пока обороты не составят порядка 850-950. Дальше при помощи все того же винта качества найдем самые высокие обороты, затем другим регулировочным винтом вернем снова 900 оборотов. Эти действия нужно повторять до тех пор, пока вращение винта качества будет повышать обороты коленвала.

Если частота вращения начнет падать, тогда вы нашли переход от более богатой к обедненной смеси. Остается лишь закрутить винт качества и оставить его на этой отметке.

Теперь можно больше не трогать карбюратор ДААЗ-4178. Регулировка его закончена. Но это так, если при резком нажатии на акселератор переход от максимальных оборотов на холостой ход прошел нормально. Если это не так, тогда нужно медленно вращать винт качества.

Итак, мы выяснили, какие имеет карбюратор ДААЗ-4178 технические характеристики.

Вступление

Карбюратор — устройство эпохальное! Уже более ста лет эти агрегаты «готовят» смеси из воздуха и топлива для камер сгорания бензиновых автомобилей. ДААЗ-4178-1107010 был разработан с учётом недостатков всех предшествующих моделей. Это лучшее решение для автомобилей УАЗ. Агрегат надёжен, компактен и неприхотлив в обслуживании. Мы расскажем о том, как настроить карбюратор ДААЗ-4178 на УАЗ.

Карбюратор ДААЗ-4178-1107010 — это лучшее решение для автомобилей УАЗ

Характеристики ДААЗ-4178

Димитровоградский агрегатный завод (ДААЗ) был основан в далёком 1967 году как предприятие по производству карбюраторов и автомобильной арматуры. Теперь это ведущий в стране производитель автомобильных компонентов для машин отечественного и зарубежного производства.

Произведённый на заводе карбюратор ДААЗ-4178 пользуется спросом на рынке. Автолюбители по достоинству оценили агрегат за его способность повысить динамику работы мотора при низком расходе топлива. Устройство отличается прогрессивной системой последовательного открывания заслонок, проработанным диффузорным каналом, другими удачными техническими решениями.

Основная задача — поддержание чёткого количества топлива для бесперебойной работы мотора. Бензин подаётся в камеру до тех пор, пока поднявшийся поплавок не перекроет подачу топлива (для наглядности приведём пример. Именно по такому принципу работает бачок унитаза). При уменьшении количества топлива поплавок опять открывает доступ для подачи бензина. Всё довольно просто.

Необходима для регулировки объёма топлива. При нажатии на педаль газа — открывается заслонка. Чем больше «утопить газ», тем шире откроется заслонка, давая возможность большему количеству смеси попасть в цилиндр.

Предназначена для приготовления воздушно-топливной смеси. Горючее подаётся в смесительную камеру через распылитель. Бензин дозируется при помощи специального жиклёра. Воздух (благодаря диффузору) ускоряется, что делает готовую горючую смесь более насыщенной.

Устройство ДААЗ-4178 позволяет мотору бесперебойно работать во всех возможных режимах.

Карбюратор ДААЗ-4178 обеспечивает бесперебойную работу мотора

Установка

Установить агрегат несложно. Справится даже начинающий автолюбитель.

• Снимаем штатное устройство;
• Меняем шпильки крепления в коллекторе (требуются более короткие);
• Демонтируем энергопневмоклапан (на его место устанавливаем реле включения);
• Ставим прокладки (тонкая, потом — толстая). Если не поставить, можно вывести из строя привод насоса;
• Ставим ДААЗ-4178;
• Шлангом соединяем штуцера агрегата и распределителя зажигания;
• Закладываем новую электросхему управления экономайзера (ЭПХХ);

Справиться с установкой ДААЗ-4178 на УАЗ может даже начинающий автолюбитель

Регулировка

Агрегат можно настроить как с полной разборкой, так и без разборки.

Вариант 1.

• Запускаем машину, разогреваем двигатель;
• Откручиваем винт регулировки качества топливной смеси (винт «качества»), а после вкручиваем на 2,5 оборота;
• При помощи винта количества регулировки горючей смеси (винт «количества») выставляем обороты мотора на отметке 850–900 об./мин.
• Винтом «качества» повышаем обороты;
• Винтом «количества» возвращаемся к исходной отметке;
• Проводим операцию до тех пор, пока при поворотах винта «качества» обороты мотора не увеличивались;
• Перестаём манипулировать винтом «количества» после того, как обороты начинают снижаться (устанавливаем на этой отметке).
• Проверяем работоспособность. Если при резком нажатии или бросании педали акселератора машина глохнет — немного открутите винт «качества».

ДААЗ-4178 настраивается как с полной разборкой, так и без нее

Вариант 2.

• Демонтируем карбюратор и хорошо его отмываем;
• Проверяем игольчатый клапан (при сильном износе — меняем на новый);
• Продуваем все каналы;
• Проверяем маркировку жиклёров (заводские маркировки для главного топливного жиклёра, холостого хода, переходной системы — 120, 48 и 60 соответственно). Если номера не совпадают — меняем на соответствующие.
• Проверяем подсос воздуха (устанавливаем агрегат, запускаем двигатель и закрываем ладонью воздухозабор. Если мотор заглох — подсоса воздуха нет).
• Настраиваем агрегат в последовательности варианта № 1.

Вывод

Мы рассказали о том, как настроить карбюратор ДААЗ-4178 на УАЗ. Как видно из описания, ничего сложного нет. Своевременно проводите настройку и техническое обслуживание агрегата и «старый добрый» ДААЗ-4178 никогда не подведёт.

Возможно, у вас есть опыт установки и регулировки карбюратора на УАЗ? Поделитесь знаниями с нашими читателями в комментариях. Любая информация будет очень полезна.

Набор шоферского инструмента

Более того, в нем начал прогрессировать глюк «зависания». Проявлялось это так — на 3 или 4 передаче резко нажимаем на газ, машина некоторое время «думает» и дико тупит, и только затем начинает разгон. Подгон язычка ускорительного насоса и регулировка его дренажной иглы смягчили, но не устранили этот дефект.
И в один прекрасный осенний день я принял решение подать «на развод» с ним. Ибо больше это продолжаться не могло, у меня лопнуло терпение. Но ездить совсем без карбюратора как-то не получается, поэтому надо было искать новый. НЕ К-151В!!
Прочесывание инета и магазинов показало 3 реальных пути развития этой темы.
Это К-126ГУ, ДААЗ-4178 и «Солекс», адаптированный под ГАЗ-3302.
Первый карб прост и надежен. Отзывы о нем только положительные. Стоит дороговато, порядка 1700-1900р. (здесь и далее цены 2006 года), но деньги эти, как понял, оправдывает. Но, честно, связываться снова с изделиями Ленкара (ныне Пекар) мне совсем не хотелось. Во-вторых, я не очень люблю музейные экспонаты в жизни. Согласитесь — К-126 уже устарел. Да, это железка с дырками работает, работает и еще раз работает. И все ж мне его не хотелось. Поэтому я поставил К-126 на последние третье место. Если ничего бы более не получилось, то я бы вернулся к нему.
Вторым в моем списке значился ДААЗ-4178. Вещь более редкая, нежели 126ой. Представляет собой модифицированный карб от «ОКИ», только с ГТЖ и ГВЖ большей пропускной способностью и сам карб адаптирован под УАЗ. Сразу в глаза бросается несколько нюансов: игла поплавковой камеры расположена в крышке карба, над поплавком. Еще у ДААЗа нет винта количества. Его функцию выполняет винт-упор дроссельной заслонки первой камеры. Сам диффузор первой камеры сильно меньше, чем у К-151В, а вот диффузор второй камеры наоборот, больше в диаметре чем у К-151В. Два сопла ускорительного насоса — в первую и вторую камеры. Зачем нужен второй мне не ясно. Его обычно все отключают. «Писает» он все равно в закрытую заслонку. Стоит ДААЗ-4178 около 1700 рублей, что вполне реально осилить по деньгам. Отзывов мало, но они положительные. Есть несколько минусов как то: сложность, мало зч и в офф-роуде проблемы с запорной иглой, ибо карб чувствителен к положению машины. При сильных кренах игла самопроизвольно открывается.
Ну и третьим был «Солекс». Его активно пиарил на Уазбуке некто «Павлик». Так пиарил, что я уже мысленно его купил. Простой, легко найти зч, рациональная конструкция. «Солекс» закупили у французов, когда переднеприводные ВАЗы готовили к выпуску. Единственный минус — «Солекс» надо подгонять на УАЗ. Более всего для этого подходит версия для М-2141 или ВАЗ-21213. Но, в принципе, можно использовать любой. Корпуса у всех одинаковые. Помимо подгонки корпуса (родные дырки проходим сверлом 10), надо было подбирать жиклеры. В инете есть примерные размеры новых.
Но я не хотел заниматься подгонкой нового карба. Наигрался с К-151В до озверения. Поэтому я целенаправленно искал редкий вид — «Солекс» на «Газель». Он уже подобран именно к 402 (или 410?) движкам. И я его нашел! Но когда увидел цену, понял, что «солекс» мне не светит. 3000 руб. за голый карб. Круто!
Увы, я не хочу отдавать такие деньги за «Солекс».
Поэтому я купил. ДААЗ-4178. О! Я уже слышу, как в меня летят разводные ключи на 54, лопаты и все, что было под рукой тяжелого. Но я еще раз повторю — ну НЕ ХОЧУ я классику жанра К-126ГУ. Ну не нравиться он мне и все тут! Почему надо идти только традиционными путями? Я решил попробовать новое.
С установкой ДААЗа проблем не возникло. Все легко и не принужденно. Понравился он мне еще в магазине — нет заусенцев (нигде!), очень мягкая и без заеданий работа обоих дроссельный заслонок (у меня К-151В открывал вторую камеру со скрипом и ничего не помогало). Продуманный механизм «подсоса». В общем — сказка просто. Нет слов.
Правда, после установки, пришлось переставить возвратную пружину на педали газа повыше. У 4178го очень мягкая родная пружинка на заслонке первичной камеры, педаль просто невесомой становится!
Регулировок карб почти не потребовал. Немного подогнал ХХ и поехал. Все остальное было в норме. Все винты и жиклеры были затянуты, уровень топлива был идеален.
Поехал! Супер! Но проехал всего около 10км. Больше не надо было. Как я кайфовал, когда ехал! Нет вообще провалов! Немного газку и полетели. Очень эластичным стал двигатель. Ощутимый подхват на всех оборотах. В итоге сижу и балдею!!
Да, здесь сыграло свою роль и АТЭ-2 с более мощной искрой. Но и карб тоже хорош!
Единственный минус, который я выявил — торможение двигателем стало хуже. С отпущенным газом машина укатывается намного дальше. Летом хорошо, а зимой это будет проблемой. Придется чаще нажимать на тормоз.
Думаю, меньший диффузор — вот главный «виновник» этих перемен. В нем скорость потока выше, происходит лучше смещение паров бензина с воздухом. Как следствие — более ровная по составу смесь. Которая и горит лучше.
Вот так! ДААЗ-4178 неплохой карб. Буду тестить его дальше. 10км — это не срок. Это были только первые впечатления.

Часть 2
Ну вот, проехал уже около 300км по асфальту с карбом ДААЗ. За это время кое-что накопилось, чем и делюсь.
Как я уже писал — первая серьезная неприятность, которая случилась после установки ДААЗа — это образование большого количества нагара на свечах. Когда только это начало проявляться (были заводские характеристики карба), я есно, затянул винт качества, думая, что тем самым обедняю смесь. Неправильно думал! После моего вмешательства ездить стало совсем невозможно. Резьба и центральный электрод стали покрываться рыхлым черным нагаром.
Ладно, с винтом качества я разобрался — отпустил его, и смесь нормализовалась. Для проверки я одну свечу ввернул чистую, завел и дал поработать на ХХ 40 минут. Потом свечку вывернул — она чистая, немного светло-коричневого налета. Это нормально. Завернул почищенную старую и решил провести небольшой тест-драйв. И тут началось! Старая песня — на газ резко нажимаешь, и двигатель пытается заглохнуть. Как на К-151 было, один в один! Тогда я снова обогатил смесь — глюк пропал. Но зато свечи снова стали работать с перебоями. Замкнутый круг получился.
Виноват, в случаях провала при резком открытии дросселей, ускорительный насос. На К-151 привод УН изначально нежизнеспособен из-за люфтов, но в ДААЗе такой «баги» нет. Там все части УН жестко посажены. Снимаю крышку карба, начинаю открывать заслонки, дергая привод рукой, при этом смотрю на струю УН. Струя распылителя, смотрящего во 2 камеру, нормальная: тонкая, попадает в центр дроссельной заслонки, стенок диффузора не касается. А вот струю из распылителя 1ой камеры, и струей назвать было сложно. При резком открытии первой заслонки на 13 хода на кончике распылителя появлялась большая капля бензина. Она, немного повисев на трубке распылителя, нехотя падала вниз, на заслонку. М-да, с таким «напором» провалы очевидны.
Дабы увеличить напор в 1ую камеру, я решил заглушить распылитель 2ой камеры. Все равно заслонка 2й камеры закрыта. Забив пассатижами отверстие распылителя, я тем самым, несколько увеличил напор в 1ую камеру. Завожу, газую — никакого положительного эффекта от моих действий. НО! Теперь провал стал наблюдаться и при открытии 2й камеры. Причем резкий провал. В общем, распылитель во вторую камеру карбу ДААЗ просто НЕОБХОДИМ! Он дополняет систему перехода с 1ой камеры на обе.
Еду в магазин, точнее плетусь. Ибо резко нажимаю на газ — машина глохнет. Покупаю ремкомплект ДААЗа для «ОКИ». Вынимаю из коробки новый распылитель, прям на парковке разбираю свой карб, и извлекаю родной. Что я вижу — на родном распылителе носик, смотрящей в первую камеру (который и создавал проблемы), заканчивается дыркой диаметром около 0,7мм. А в то время как носик купленного распылителя заканчивается тарированным отверстием, в которое даже жало иголки не лезет. Устанавливаю новый распылитель и резко приоткрываю заслону 1ой камеры на треть. Как только я начал приоткрывать заслонку, из распылителя появилась ровная тонкая струйка, направленная в центр заслонки. Собираю, завожу. Газую — и, о чудо, НЕТ ПРОВАЛОВ! Все встало на свои места. Все работает как положено.
Теперь сижу и думаю, а что это было. Заводской брак? Скорее всего. Распылитель был изначально дефектным и не работал.
Второй дефектной вещью в моем ДААЗе был клапан ЭПХХ. Он изначально не работал, есть напряжение, нет напряжения — его игла оставалась неподвижной. Этот дефект был не страшен, поскольку игла «залипла» в положении «открыто» и работать не мешала. Для начала я ее просто отрезал бокорезами, так, на всякий случай. Но потом у меня появилась идея использовать этот клапан по прямому назначению, т.е глушить двигатель. Для этого я приобрел клапан фирмы Herzog от «Солекса» (они с Окой имеют один и тот же клапан) и запитал его на ЗЗ. Точнее — на штатный предохранитель, который обесточивается после выключения зажигания. Завожу, снимаю провод с клапана, и двигатель глохнет! Система работает, клапан перекрывает топливный жиклер ХХ.
Теперь, когда я выключаю зажигание, двигатель сразу же прекращает работать. Раньше движок мог еще секунд 15 колбаситься после поворота ключа. Особенно горячий, смесь самовоспламенялась от раскаленного электрода свечи, типа калильное зажигание.
А теперь этого дефекта нет!! Все четко — ключ повернул, двигатель заглох. И неважно, какая там в цилиндрах температура. Старый клапан вожу с собой — если вдруг откажет новый.
Ну и последним моим вмешательством в карб стала новая запорная игла поплавковой камеры. На УАЗбуке писали, что УНИКАРовских запорных игл на ДААЗ типа «ОКА» (ДААЗ-4178, ДААЗ-1111) не существует. Тем не менее, разглядывая витрину в магазине, посвященную Оке, я наткнулся на УНИКАРовскую иглу для ДААЗа. Стоит 35р. Я ее, есно, купил. Пришел домой, залез на сайт УНИКАРа, дабы убедиться, что такая игла в природе есть. И действительно есть!
Поставил, уровень топлива в норме. Работает нормально. У меня и к штатной игле вопросов не было, просто захотелось проверить изделие УНИКАРа. Типа супер-пупер правильный новый конус, который обеспечивает надежное уплотнение, с этой иглой не надо регулировать уровень топлива в процессе эксплуатации (это точно бред!), технология запатентована и т.п.
УНИКАРовские иглы есть для всех типов российский карбов, в т.ч. и для 126го.
В заключение — ДААЗом очень доволен, не считая перечисленных выше 2х заводских огрехов, более проблем не было. По-прежнему балдею от новой прыти своего УАЗа.

Часть 3. Заключительная.

Летом 2013 года после 7 лет практически беспроблемной эксплуатации, я решил отнести свой карбюратор специалистам компании «МосКарб» Сормовский проезд 6 ст.2. Обычно принято ругать всякого рода сервисы, но мне все понравилось. Хотя помещение страшное, но то что надо сделать, специалисты сделали. Отрегулировали карбюратор (был небольшой провал при резком нажатии «газа») и отрегулировали трамблер АТЭ2. Что сделали с карбюратором я не вникал, визуально просверлили отверстие 4мм в дроссельной заслонке второй камеры. В любом случае провал полностью исчез, динамика улучшилась, а расход топлива при этом не увеличился. АТЭ2 заменили как оказалось, москвичевский центробежный регулятор на самодел для УАЗа и на этом все. Но результат великолепный — в паре эти меры сделали УАЗ на ФБЕЛ 160 динамичным автомобилем (насколько это применимо), теперь можно не только тащиться в правом ряду, но и на обгон пойти. На колесах 32″ вообще все замечательно стало: быстро и расход небольшой (13-15л в зависимости от сезона и скорости).

Но за 7 лет мне карбюратор поднадоел, я перешел на инжектор. На свой УМЗ-4178 установил инжектор от УМЗ-4216. Но это другая история.

Заканчивая про карбюратор ДААЗ-4178 могу сказать что это весьма приятный карбюратор и я советую его ставить. И взамен К126 и уж точно взамен К151.

• Войдите, чтобы оставлять комментарии
•

Комментарии

Виктор Вдовин replied on вт, 04/26/2016 — 07:31 Постоянная ссылка (Permalink)

Источник статьи: http://kalina-2.ru/otechestvennie-avto/karbjurator-daaz-4178-ustrojstvo-i-regulirovka

Устройство и регулировка карбюратора ДААЗ 4178 1107010

Модифицированный карбюратор ДААЗ 4178 пришёл на смену устаревшему К-151В, который устанавливался на автомобилях УАЗ. Изделие изготавливается на Димитровградском автоагрегатном заводе.

В соответствии с техническими характеристиками, предоставленными производителем, новый «смеситель» имеет ряд преимуществ перед предшественниками. А именно: увеличение динамики разгона, снижение расхода топлива на 7 — 9 %. В смешанном цикле УАЗ может потреблять не больше «31-й» Волги, около 11 — 12 л/100 км. Кроме этого, каждый желающий владелец УАЗа может самостоятельно установить себе новый тип карбюратора вместо штатного. Для переоснащения понадобится минимум затрат: набор автомобильных инструментов, новый агрегат, асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА. Электрическая схема соединения подлежит незначительной доработке.

О том, как провести замену своими силами, какая последовательность действий, рассмотрим ниже на примере с автомобилем марки УАЗ.

Устройство карбюратора УАЗ

Главное назначение оборудования, независимо от марки и модели, качественное и своевременное приготовление горючей смеси для силового агрегата. В этом процессе принимают участие следующие компоненты:

• поплавковая камера: основная задача накопить установленное количество топлива внутри резервуара для последующей перекачки его в цилиндры для воспламенения. Главный элемент — клапан игольчатого типа. Это своего рода регулятор уровня нефтепродукта в топливной камере агрегата. При нехватке он открывает доступ, при избыточном количестве, подача перекрывается. Таким образом, обеспечивается постоянный нужный уровень в системе;
• диффузорная камера: служит неким отсеком для смешивания бензина с кислородом. Внутрь топливо подаётся посредством распыления, в то время как воздух образует поток завихрения для начала процесса смешивания. Образовывается вспененная субстанция;
• жиклер: задача подать точную порцию, дозу топлива внутрь камеры. Это достигается благодаря наличию сквозного отверстия внутри жиклера. Для одних технических средств это отверстие больше, для других меньше. Зависит от того, какой показатель потребления топлива необходимо достичь или же порцию кислорода потребить. Так как имеются не только топливные, но и воздушные;
• дроссельный заслон: отвечает за подачу топлива в режиме онлайн при надавливании ногой на педаль акселератора. Соответственно, чем глубже, тем больше впрыск и наоборот;
• воздушное и топливное сообщение посредством каналов, обеспечивают доставку необходимого в указанные места для оперативного смешивания смеси.

Особенности конструкции карбюратора 4178

• наличие двух топливных камер;
• механический привод последовательного открытия и закрытия заслонок;
• система механического отсоса картерных газов через каналы дроссельного заслона;
• модернизированная камера с поплавком, обеспечивающая стабильность наполнения, перекачки топлива;
• впервые установлен корректор — регулятор угла опережения системы зажигания;
• внедрена система рециркуляции газового потока;
• модернизирован эконостат — оборудование, позволяющее качественно обогащать смесь при пиковых силовых нагрузках мотора. Особо актуально при езде по бездорожью, песку, грязи. Ведь УАЗ и создан для таких стихий;
• пусковой механизм — обеспечение максимально полного старта при отрицательных внешних температурах;
• экономайзер — служит для перекрывания доступа кислорода внутрь камер сгорания при выключении силового агрегата и закрытии заслонок;
• ускорительный насос — пожалуй, главный элемент в каждом автомобиле, отвечающий за своевременность реагирования педали акселератора при нажатии на неё. От информативности зависят многие динамические характеристики мотора;
• клапан холостого хода, обеспечивающий работу силового агрегата даже при низких оборотах коленвала.

Регулировка карбюратора

Процедура настройки агрегата идентична для большинства такого плана изделий. Используется винт качества и количества топлива. При некорректной настройке работа автомобиля не может быть полноценной, эксплуатация не рекомендована.

Алгоритм регулировки выглядит следующим образом:

• силовой агрегат прогревается до минимально необходимой температуры в 40℃;
• винт качества изначально полностью выворачивается отвёрткой до упора. После чего вкручивается на 2 — 3 оборота;
• вторым винтом количества обороты тахометра доводятся к отметке в 900 об/мин;
• повторяется шаг № 2 и 3 ещё раз до момента полной стабилизации оборотов.

Настройка карбюратора успешна, если переход от набора оборотов и до полного сброса прошёл максимально плавно при нажатии на педаль акселератора, отсутствуют провалы. Если такового не наблюдается, то нужно немного подкрутить винт качества в сторону увеличения.

Водителю на заметку: любая неисправность в работе карбюратора определяется по стабильности вращения коленчатого вала на холостом ходу. Если такты неровны, прослеживается задержка или опережение, необходима профилактика агрегата. Не имеете должного опыта — воспользуйтесь услугами сервисного центра, СТО для проведения починки. Автомобиль не должен эксплуатироваться без диагностики.

Характерные неисправности ДААЗ 4178

Среди самых распространённых причин принято считать нестабильную работу клапана игольчатого типа в камере. Когда топливо подаётся с нарушением дозирования, порции неодинаковые. Излишки часто приводят к тому, что силовой агрегат начинает захлёбываться от избытка бензина. Решением может быть частичный ремонт, замена клапана новым или установка нестандартного клапана с увеличенным диаметральным зазором. Однако, для этого понадобится полностью демонтировать карбюратор со штатного посадочного места.

В меньшей степени «мешает» полноценной работе засорение каналов подачи горючего из-за попадания внутрь мусора, грязи, сторонних предметов, расположение которых не должно быть априори.

Наиболее частые причины поломок ДААЗ 4178

• механическое повреждение корпусной части из-за аварии, столкновения, удара. Когда целостность нарушена и агрегат не может фактически полноценно выполнять возложенные на него функции;
• фактор брака при изготовлении в заводских условиях. Часты случаи, когда вместо надлежащего материала для основы используют низкокачественный продукт, несоответствующий требованиям и нормам;
• некачественное проведение ремонтных работ предыдущими мастерами сервисного центра, аматорами;
• монтаж неоригинальной продукции в целях экономии денежных средств.

Вышеуказанный перечень не является исчерпывающим, но его достаточно для того, чтобы владелец технического средства обратил внимание на нестабильную работу своего автомобиля.

Последовательность действий при самостоятельном монтаже

Как уже упоминалось в начале статьи, для замены штатного карбюратора модернизированным понадобится асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА 2410. Отсутствие прокладки усложнит работу и затянет процесс установки карбюратора на длительное время. Так как агрегат конструкционно расположен в моторном отсеке, все работы будут проводиться в транспортном положении автомобиля.

• техническое средство устанавливается на смотровую яму или ровную площадку для удобства доступа к моторному отсеку со всех сторон;
• открывается капот, двигатель должен остыть до такой температуры, чтобы невозможно было повредить кожные покровы при ремонтных работах;
• отвинчивается штатная корпусная часть воздушного фильтра вместе с самим фильтром;
• откручиваются гайки со шпилек, снимается прежний (старый) карбюратор;
• в обязательном порядке необходимо отвинтить стационарные — длинные шпильки из посадочного места выпускного коллектора, на их место вкрутить новые, короткие. Если такую замену не сделать, то ДААЗ 4178 1107010 невозможно будет физически установить на штатное место;
• удаляется пневматический клапан вместе с корпусной частью;
• на освободившиеся место вкручивается реле — регулятор;
• укладывается новая асбестовая прокладка на место фиксации в выпускном коллекторе;
• штуцеры на карбюраторе и моторе соединяются посредством обычной шланги;
• подключается электрическая схема цепи в соответствии с распределением;
• обязательно подключается к питанию экономайзер принудительного холостого хода;
• проводится настройка винтов качества и количества.

Подробная процедура по тонкой настройке описана в данной статье несколько выше. Можно воспользоваться рекомендациями для достижения желаемого положительного результата.

Параллельно с установкой нового оборудования проведите визуальную диагностику вспомогательных элементов и систем. Возможно имеются механизмы, нуждающиеся в экстренной починке с использованием ремкомплектов.

Модификации и классификации агрегатов

• 4178-1107010 30: переходник на заводской фильтр УАЗ, предустановлено отверстие в заслонке для слива топлива при превышении допустимого уровня в ускорительном насосе, в то время как перекрыта заслонка. Диаметр отверстия диффузоров меньше, нежели на модели «40»;
• 4178-1107010 40: установлен переходник под металлический корпус воздушного фильтра на 3302, имеется обратка, газовый тросик, в отличие от предыдущих газовых тяг. Кулачек ускорительного насоса имеет изменённую форму, в отличие от модели «30»;
• 4178-1107010 40 инсталлируется на модель УАЗ с силовым агрегатом УМЗ 421 с объёмом 2,9 литра;
• 4178-1107010 30 устанавливается на новые модификации ГАЗелей с моторами ЗМЗ с объёмами 2,5 литра.
• 4178-1107010 — классический вариант УАЗа с мотором УМЗ-4178.10.

Во всём остальном агрегаты полностью идентичны, равно как и их настройки. Купить агрегат можно на автомобильном рынке или автомагазине. Независимо от формы выбора, необходимо быть предельно осторожным. Выбирать только качественные и оригинальные продукты, тщательно просматривать технические характеристики карбюратора в инструкции по эксплуатации.

Советы и рекомендации по обслуживанию

Главный враг каждого смесителя, независимо от марки и модификации, низкокачественное и грязное топливо, которым заправляют систему. Систематическое засорение приводит к затруднению протеканию бензина по каналам, мотор вынужден затрачивать больше сил и мощности для преодоления барьера и доставке топлива к месту назначения. Поэтому, прежде чем заливать, убедитесь в качестве содержимого.

Не заправлять в бак различного рода химические присадки для восстановления октанового числа или повышения свойств. Никогда добавки не приносили пользы, только вред. Химические реагенты разъедают трубоканалы, способствуют неполному сгоранию горючей смеси, образованию нагара, избыточному содержанию серы, оксидов металла, стремительному снижению уровня топлива. Всё вышеперечисленное приводит к преждевременному износу деталей, выходу со строя агрегатов, скоропостижному капитальному ремонту мотора.

Отзыв владельца автомобиля УАЗ с карбюратором 4178-1107010

Олег, 37 лет, собственник УАЗа, частный предприниматель. По роду своей деятельности занимаюсь торговлей. Закупать продукты приходится в различных местах и географических зонах: снег, мороз, гололёд, дождь, прочая непогода. На старом, штатном карбюраторе частенько не хватало мощности и резвости для рывка в нужный момент. Да и топливо кушал «хорошо». По рекомендации друзей установил себе «40-й», радости нет предела. Машина резвая, педаль акселератора отзывчивая, расход бензина снизился на 10%. Говорят, что можно устанавливать иные модификации ДААЗ на УАЗ, но необходимо переделывать много заводских креплений. Рисковать не стану. Этого вполне достаточно. Рекомендую всем.

Константин, 44 года, водитель служебного УАЗа в региональном газовом хозяйстве. Конечно, машина не новая, но лампичим, что есть. Когда речь зашла о замене заводского 151-го карбюратора, не поверил будущим улучшениям. После установки машина совсем иная, прибавила в резвости, разгон намного быстрее, динамичнее. Самое главное, что расход снижен до 12 литров. При наличии возможности замените карбюратор новым, модернизированным от ДААЗ 4178.

Виталий, 37 лет, механик СТО, личного транспорта нет, но часто проводит работы по замене агрегатов топливной системы. Рекомендую всем владельцам УАЗов заменить заводской 151-й карбюратор на «30-тку» или «40-ку», разницы особой между моделями нет. Машина станет намного активнее, педаль акселератора информативней, снизится расход топлива.

Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ 469

Прежде чем узнать, как делается регулировка и настройка карбюратора, нужно хотя бы вкратце разобраться что из себя представляет карбюратор ДААЗ-4178, произведенный Дмитровским агрегатным заводом.

Данный агрегат, как впрочем и все остальные этого типа, предназначен для приготовления горючей смеси бензина и воздуха, которая далее всасывается через патрубок в камеру сгорания. По своему устройству является двухкамерной эмульсионной системой. В составе своем имеет главную дозирующую емкость, систему холостого хода, переходные системы, насос, эконостат и ЭПХХ.

Процесс регулировки и настройки карбюратора ДААЗ-4178 на УАЗ 469

Для начала нужно отметить, что этот карбюратор не является родным для УАЗ 469. Значит либо Вы, либо кто-то другой, сняли штатный и поставили рассматриваемый. Данная замена не сопровождается особыми трудностями.

Одно из требований: добавить еще одну прокладку от 126 карбюратора. Теперь их две. Одна тонкая, другая толстая. Под воздействием высоких температур, времени и других внешних факторов в этом узле могут происходить усыхания прокладок. Это приводит к появлению зазоров, которые неизменно приводят к подсасыванию воздуха. Если оно будет значительным, то скорее всего никакая регулировка и настройка карбюратора не поможет, поэтому прежде всего необходимо проверить подсос воздуха. Для тех кто не знает как это сделать, будет написано об этом в конце статьи.

Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ может производиться в двух вариантах:

1. Без разборки.
2. С полной разборкой.

Второе нужно, если первое не действует. Смысл таков: если вы, строго следуя инструкции, произвели регулировку и настройку карбюратора без его разборки, но двигатель часто глохнет, не сразу заводится, неустойчиво работает, значит нужно воспользоваться вторым вариантом.

Первый вариант

На корпусе карбюратора находятся винт качества и винт количества смеси. Вот ими и будет производится регулировка.

1. Прогреваем двигатель. Винт качества полностью выкручиваем а потом закручиваем на 2,5-3,5 оборота.
2. Винтом количества доводим обороты двигателя до 850-950.
3. Винтом качества выставляются максимально большие обороты двигателя.
4. Винтом количества возвращаем 850-950 оборотов.
5. Этот процесс повторяем до тех пор, пока после поворота винта качества, обороты двигателя не повышаются.
6. Перестаем закручивать винт качества в момент когда обороты двигателя начинают падать. Именно на этой отметке его нужно установить.
7. Бывает, что при резком надавливании и сбросе педали акселератора, двигатель не нормально переходит от высоких оборотов к холостому ходу. В этом случае нужно понемногу винт качества выкручивать.

Второй вариант

Снимаем карбюратор, разбираем. Все хорошо моем. Одной из частых причин ухудшения работы двигателя на ХХ заключается в износе игольчатого клапана поплавковой камеры. Поэтому сразу его меняем. Далее в карбюраторе следует промыть и продуть все каналы.

Также следует обратить внимание на жиклеры. Они должны соответствовать заводским маркировкам. Ниже приводятся их номиналы:

1. Топливный жиклер холостого хода. Расположен в 1 камере. Маркировка 48.
2. Топливный жиклер переходной системы. Расположен во 2 камере. Маркировка 60.
3. Главный топливный жиклер. Находится в обеих камерах. Маркировка 120.

Если маркировка жиклеров на карбюраторе не совпадает с заводскими номиналами их нужно заменить. После этого карбюратор можно собрать и установить на место. Чтобы проверить нет ли подсоса воздуха достаточно на заведенном двигателе покрыть ладонью воздухозабор. Если двигатель глохнет значит подсоса нет. После установки карбюратора на УАЗ 469 следует, произвести его регулировку, пользуясь пошаговой инструкцией для первого варианта.

Карбюратор ДААЗ 4178 1107010

Карбюратор является достаточно сложным электромеханическим устройством, которое предназначено для управления работой двигателя отечественного автомобиля УАЗ. Устанавливаемые агрегаты по заводу уже давно отработали свое и требуют существенных изменений. Карбюратор ДААЗ 4178 станет отличной альтернативой для штатного устройства, например, 126-го. Он имеет более экономичные режимы работы и более улучшенные прочие характеристики.

Автомобиль УАЗ представляет собой рабочую лошадку, которая должна выполнять самую тяжелую работу, поэтому и значительно повышаются требования к двигателю. Но как можно повысить мощность мотора, не меняя его самого? При помощи более современных и доработанных агрегатов и узлов.

Этот карбюратор обеспечивает горючую смесь с оптимальным соотношением бензина и воздуха, что позволяет получать от двигателя лучшие динамические показатели как при изменении скоростных режимов, так в движении при полной нагрузке. Главной задачей для обеспечения бесперебойной работы сердца автомобиля УАЗ является подача оптимального количества топлива, пропорционального количеству проходящего через него воздуха.

Устройство карбюратора

В приготовлении качественной смеси для стабильной работы двигателя участвует ряд устройств:

• Поплавковая камера. Она предназначена для скопления необходимого количества бензина, которое должно использоваться в следующем цикле приготовления смеси с последующей подачей ее в цилиндры. В камере имеется поплавок со специальным игольчатым клапаном. Он обеспечивает постоянный и неизменный уровень бензина в камере. Ее наполнение происходит за счет постепенного расходования горючего, а когда уровень станет достаточно низким, поплавок опуститься, увлекая за собой рычаг с иглой, то откроется клапан и топливо опять наполнит камеру. Клапан тем самым за счет поднятия поплавка заново закроется.

• Смесительная камера с диффузором. В ней происходит смешивание бензина с воздухом до необходимого качества. Топливо в нее попадает через распылитель. Воздух же, проходя через диффузор, значительно ускоряется и заворачивается вихрем, попадает в камеру и перемешивается с топливом, образуя вспененную смесь. Здесь за качество смеси отвечает как раз таки диффузор. В распылителе карбюратора ДААЗ 4178 1107010 имеется жиклер. Он обеспечивает дозированную подачу топлива за счет калиброванного отверстия, тем самым обеспечивая наилучшие характеристики работы двигателя УАЗ.
• Дроссельная заслонка. Она обеспечивает оптимальное количество поступающей топливной смеси в цилиндры двигателя при нажатии на педаль газа.
• Топливный и воздушный каналы. Они обеспечивают транспортировку исходных материалов для приготовления смеси.

Конструктивные особенности и отличия от штанного карбюратора

• 40-я модель этого карбюратора представляет собой устройство эмульсионного типа с двумя камерами и дополнительной механической системой, обеспечивающей последовательное открытие заслонок.
• Агрегат оснащен системой, обеспечивающей отсос картерных газов за дроссельную заслонку.
• Установлена более сбалансированная поплавковая камера.
• Добавлены патрубки для управления вакуумом корректора угла опережения зажигания за счет управляющего разрежения в корпусе заслонок.
• Применена система рециркуляции отработанных газов.

В связи с перечисленными выше изменениями в карбюратор добавлены и усовершенствованны следующие устройства:

1. Эконостат. Обеспечивает оптимальное обогащение при максимальных нагрузках двигателя автомобиля УАЗ.
2. Пусковое устройство. Оно служит для обеспечения максимально эффективного и стабильного запуска холодного мотора.
3. Экономайзер принудительного холостого хода. Служит для моментального прекращения поступления топлива в карбюратор при выключении двигателя и при закрытии заслонок.
4. Ускорительный насос. Важный элемент агрегата, который и отвечает, собственно говоря, за динамику двигателя при резком нажатии на педаль газа, тем самым обеспечивая оптимальные характеристики работы двигателя.
5. Переходные системы. Устройства, позволяющие плавно переходить из одного режима работы двигателя в другой.
6. Устройство обеспечения холостого хода при минимальном количестве оборотов коленвала.
7. Усовершенствованная дозирующая система.

Установка

Инструкция по установке агрегата:

Источник статьи: http://smotri-dtp.ru/obsluzhivanie/ustrojstvo-i-regulirovka-karbjuratora-daaz-4178-1107010.html
