Как подключить высоковольтные провода змз 406 фото

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Замена катушки зажигания 406.3705

1. Снимите клемму минус с аккумуляторной батареи. Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.
2. Отсоедините клемные колодки низковольтных проводов от катушки зажигания 406.3705
3. Отсоедините два высоковольтных провода, идущих к свечам зажигания, от катушки зажигания.
4. Открутите ключем на 12 два болта М8, крепящих через пластину, катушку зажигания к клапанной крышке двигателя.
5. Снимите катушку зажигания, вместе с болтами и накидной пластиной крепления, с двигателя.
6. Устанавите новую катушку зажигания в гнездо, между двумя резьбовыми отверстиями, на клапанной крышке двигателя.
7. Закрепите катушку зажигания с помощью накидной пластины и двух болтов М8, под ключ на 12, крепящих катушку зажигания к клапанной крышке двигателя.
8. Подсоедините клемные колодки низковольтных проводов к гнездам катушки зажигания.
9. Подсоедините высоковольтные провода к гнездам катушки зажигания.
10. Подключите клемму минус к аккумуляторной батареи.

Общие технические характеристики

Как было указано выше, на 406 движке завод устанавливает совершенный карбюратор либо инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также регулирующую электронику, которая позволяет подстраивать карбюратор или инжектор под условия эксплуатации автомобиля.

Также на этих моторах установлен специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, поскольку при эксплуатации таких силовых агрегатах, они практически не перегреваются. Выхлопная и топливная система, глушитель, в зависимости от модификации, соответствуют стандартам Евро – 2, а также другим требованиям экологичности. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.

Нужно запомнить, что принцип работы этого силового агрегата, который был разработан и начал выпускаться с 1996 года аналогичен как и Tsi движок.

Как подключить катушки зажигания змз 406

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря ее правильной работе обеспечивается корректная работоспособность силового агрегата как при его запуске, так и во время эксплуатации авто. Какие нужно использовать свечи в автомобилях Газель, по каким причинам из строя может выйти катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Ответы на эти и другие вопросы вы можете найти ниже.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

FakeHeader

Comments 15

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ

Источник статьи: http://avk25.ru/to-i-remont/poryadok-zazhiganiya-406.html

Катушка зажигания 406.3705

В данной статье описано назначение и принцип работы катушки зажигания 406.3705, Здесь подробно описана конструкция данного устройства. Представлены технические характеристики и электрическая схема подключения катушки зажигания 406.3705. Приведены ее аналоги и указано место установки. Описаны возхможные неиспраности и способы их устранения. Изложена инструкция, как меняется катушка зажигания 406.3705.

Назначение и принцип действия катушки зажигания 406.3705

Катушка зажигания 406.3705 — представляет собой элемент системы зажигания, служащий для создания импульса большого напряжения, мощностью в 24кВ, и подачи его на свечу зажигания, для поджигания бензовоздушной смеси в цилиндре двигателя.

В то время, когда поршень цилинра находится в верхней мертвой точке, во время такта сжатия бензовоздушной смеси в цилиндре двигателя, электронный блок управления (ЭБУ) двигателем посылает импульс малого паряжения по тонким проводам низкого напряжения в первичную обмотку катушки зажигания, сотоящей из малого числа витков. Электрический импульс проходя через первичную обмотку катушки зажигания создает электромагнитное поле вокруг металлического сердечника. Данное электромагнитное поле создает импульс высокого напряжения во вторичной обмотке катушке зажигания, за счет большого числа витков обмотки. Это магнитное поле генерирует электрический импульс высокого напряжения, в 24 кВ, во вторичной обмотки катушки зажигания. Данный импульс высокого напряжения поступает по изолированным проводам высокого напряжения на свечу зажигания. От полученного импульса высокого напряжения образуется искра между электродами свечи зажигани, от которой воспламеняется топливно-воздушная смесь на такте сжатия. От сгорания топливно-воздушной смеси возникает импульс для движения автомобиля.

Устройство катушки зажигания

Катушка зажигания 406.3705 представляет собой трансформатор сухого типа. Внутри находится магнитопровод, состоящий из замкнутых плоских пластин с средней перемычкой, на который намотаны две проволочные катушки вокруг средней перемычки, изолированные друг от друга. Сама проволока покрыта изоляционным материалом. Сначала намотана первичная низковольная проволочная катушка с малым числом витков. На нее подается напряжение 12В от ЭБУ. Сверху, на нее, намотана вторичная высоковольная обмотка с большим числом витков проволоки, создающая импульс высокого напряжения в 24кВ. Который поступает по высоковольтным изолированным проводам на свечу зажигания. В катушке имеются две клеммы для подсоединения низковольтных проводов и два выхода-гнезда под высоковольтные провода. Катушка крепится с помощью накладки двумя болтами М8 под ключ 12. На двигателе устанавливается две катушки зажигания. Одна катушка зажигания служит для подачи высоковольтного импульса в 1 и 4 цилиндр. Вторая катушка зажигания служит для подачи высоковольтного импульса в 2 и 3 цилиндр. Катушки крепятся сверху, на клапанной крышке, сзади или спереди двигателя.

Источник статьи: http://remont-kwartirr.ru/katuschka-zagiganij-4063705.html

Подключение катушки зажигания змз 406.3705 к Январю 7.2

Добро пожаловать на ChipTuner Forum.

Опции темы

VIKON

nicexxx

nicexxx

Олег_Б

бардиг

Олег_Б

nicexxx

На первых Газелях с УМЗ ставили те же самые катушки, что и на 405 мотор, на два цилиндра которые. И не смотря на то, что на Микасах7 не так уж и часто они горели, то есть были достаточно надёжные, разработчики поставили 18-амперные ключи. Дело не в этом.

Для поджигания смеси, чтобы она надёжно воспламенилась в течении некоторого времени, нужно сделать искру определённой мощности. Вот этот ток в первичной обмотке катушки и преобразовывается в энергию искры. А индивидуальные катушки. Это кажется, что там меньше энергия. Не только не меньше, но и не уменьшается на высоких оборотах.

Олег_Б

На первых Газелях с УМЗ ставили те же самые катушки, что и на 405 мотор, на два цилиндра которые. И не смотря на то, что на Микасах7 не так уж и часто они горели, то есть были достаточно надёжные, разработчики поставили 18-амперные ключи. Дело не в этом.

Для поджигания смеси, чтобы она надёжно воспламенилась в течении некоторого времени, нужно сделать искру определённой мощности. Вот этот ток в первичной обмотке катушки и преобразовывается в энергию искры. А индивидуальные катушки. Это кажется, что там меньше энергия. Не только не меньше, но и не уменьшается на высоких оборотах.

Лександрыч

nicexxx

ну на вторую искру(холостую) наверное уходит очень малая часть энергии,ведь основное сопротивление там где сжатие.Значит и мощность там.
думаю дело скорее в технологичности. плюс не нужны высоковольтные провода и не надо бороться с помехами.

DMT а то что искра тоньше или толще. это. ну не знаю. наверное все же не самый главный параметр. вы же ведь все равно не измерите на глаз мощность искры.
кроме того на катушку волговскую нужны провода а там распределенное сопротивление,плюс в свече.
а на индивидуальной проводов нету.
а вам зачем?вроде родная катушка сейчас не очень дорогая. зачем мучаться то.
друге дело если у вас этих волговских катушек валом и нахаляву

Капитан Джек

Олег_Б

nicexxx

Я разбирал индивидуальную катушку, она не ёмкостная, там тоже трансформатор, только обмотки намотаны на сильно магнитный сердечник.

nicexxx

Спасибо, подняли настроение с утра.

При наличии емкости в ВВ проводке, а это ёмкость между центральным электродом свечи и корпусом, ёмкость между ВВ проводами и массой двигателя, кузова. Ну да, она всегда есть, эта ёмкость, просто величина разная, плюс могут ещё «усилитель искры» присобачить, там просто высоковольтный конденсатор подключен между высоковольтным выходом катушки и массой, плюс ко всем этому катушка имеет индуктивность, ВВ провода имеют индуктивность, и получается самый банальный колебательный контур, в котором после подачи на него импульса возникают резонансные колебания напряжения и собственно переменный ток. Другими словами, когда влияние паразитных ёмкостей на процесс горения становится заметным, искру условно можно назвать «ёмкостной», хотя, естественно, энергией процесс горения дуги всегда обеспечивает индуктивность катушки зажигания.

Олег_Б

Спасибо, подняли настроение с утра.

При наличии емкости в ВВ проводке, а это ёмкость между центральным электродом свечи и корпусом, ёмкость между ВВ проводами и массой двигателя, кузова. Ну да, она всегда есть, эта ёмкость, просто величина разная, плюс могут ещё «усилитель искры» присобачить, там просто высоковольтный конденсатор подключен между высоковольтным выходом катушки и массой, плюс ко всем этому катушка имеет индуктивность, ВВ провода имеют индуктивность, и получается самый банальный колебательный контур, в котором после подачи на него импульса возникают резонансные колебания напряжения и собственно переменный ток. Другими словами, когда влияние паразитных ёмкостей на процесс горения становится заметным, искру условно можно назвать «ёмкостной», хотя, естественно, энергией процесс горения дуги всегда обеспечивает индуктивность катушки зажигания.

А мне вот не до смеха. Как только начнёшь у кого нибудь спрашивать на форуме, так все начинают только яйцами мерится, а по делу пшик.
Так вот там нет ни каких колебательных контуров! Первичка соединена с крайними выводами разъёма, а вторичка одним концом со средним (массой), а вторым, через диод со свечой и всё!
А по теме:
катушка зажигания двух выводная ГАЗ имеет энергию искрового разряда 50мДж и длительность разряда 2,2 мс.
катушка индивидуальна ВАЗ энергию искрового разряда 30мДж и длительность разряда 1,2 мс.

Источник статьи: http://chiptuner.ru/forum/showthread.php?t=78479&showall=1

Подводное зажигание (ч.1)

Привет еще раз…
Решил замарочиться с зажиганием, так сказать шагнуть в ногу с временем!
Для воплощения идеи закупил все необходимое, а именно:

Датчик Холла ВАЗ-2108 с разъемом АЭНК-К
Артикул: А473.407529.002
2.00 шт.

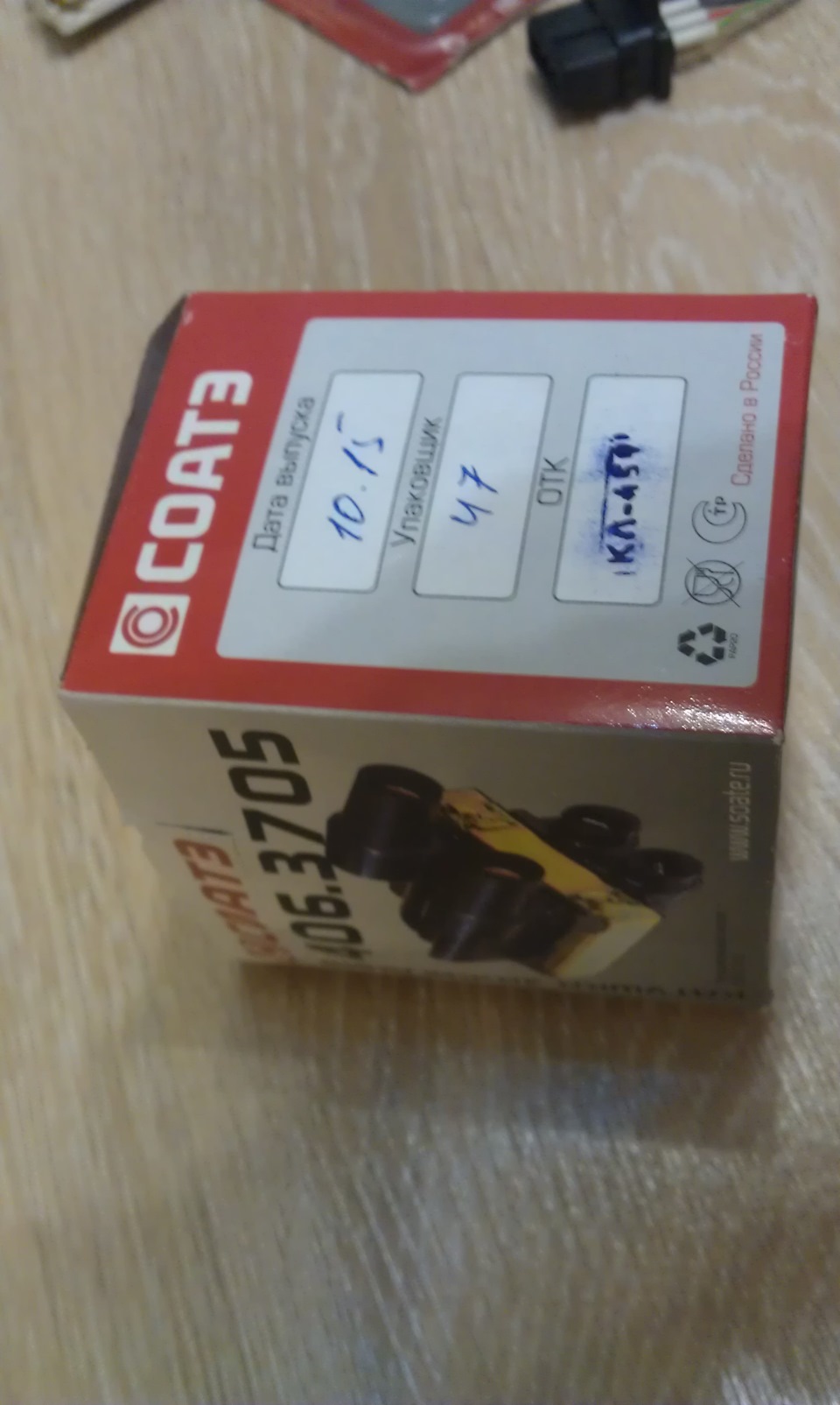

Катушка зажигания ЗМЗ-406 СОАТЭ
Артикул: 406.3705 аналог 3012.3705
2.00 шт

Коммутатор ВАЗ-2108 СОАТЭ
Артикул: 036.3734
2.00 шт.

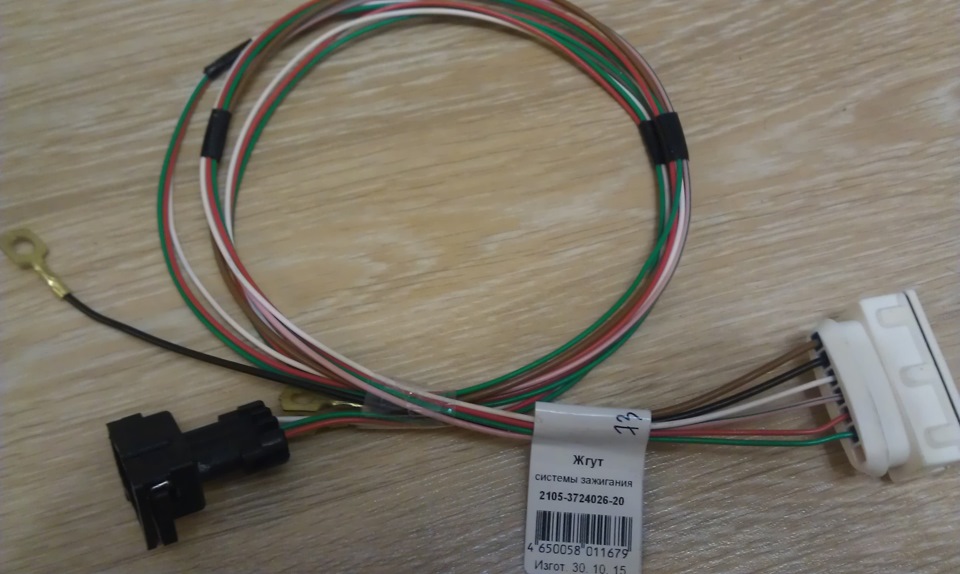

Проводка ВАЗ-2101-2107 жгут коммутатора CARGEN
Артикул: 2105-3724026-20
2.00 шт

Инф-а по сбору в большом количестве есть в инете. В краце покажу что вышло у меня.
Пока шли запчасти разворотил старый трамблер…

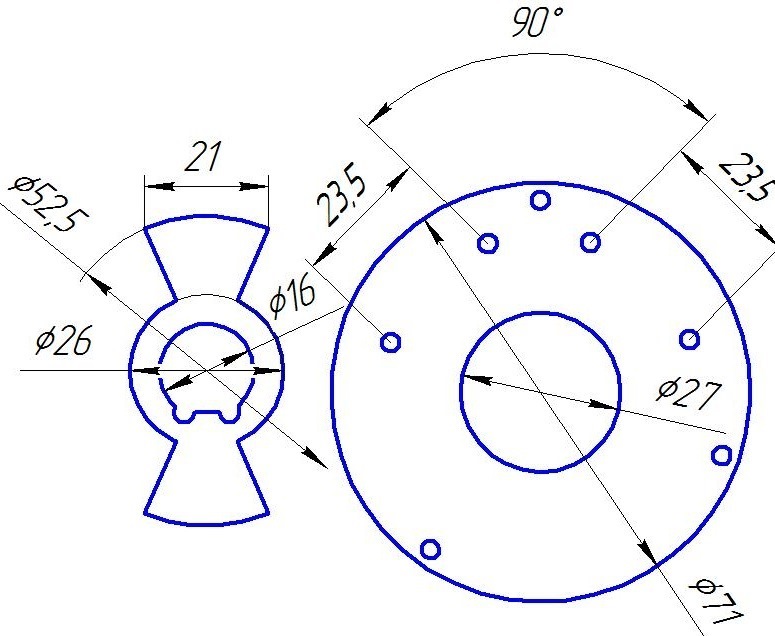

в размер распечатал «вырезки»

приклеил на миллиметровую железяку и вырезал

В нижней части от катушки из трамблера, пропилил выемки для болтиков.

бегунок пришлось переделывать…

бронзовую втулку с якоря пришлось отрезать в уровень датчиков холла. Там круглая проточка и бегунок со схемы там не держится. Теперь он просто прижимается болтиком сверху.

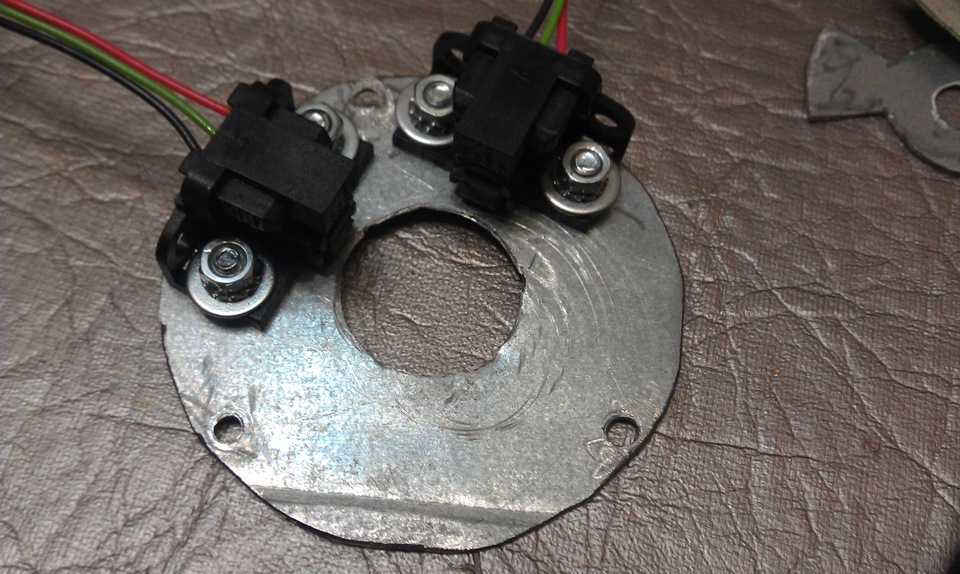

прикрутил датчики.

Получил посылку … Часть ее описал в предыдущей теме.

свеженькие пирожки ))))
Коммутаторы…

Качество еще то, отливка пластика кошмар…
Жгут проводов от 7-ки.

И ранее показывал датчики холла.
и схема соединения

Вроде все есть, можно ставить на авто!

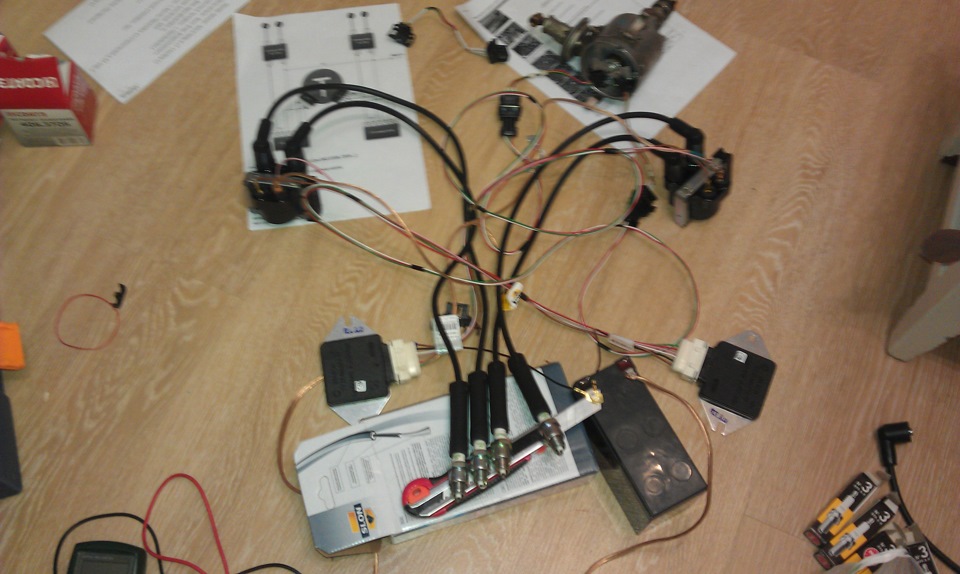

НО… руки то чешутся … как не попробовать запустить Шайтан установку…
все собрать и посмотреть как работает. )))))

Осталось поставить! Как морозец отпустит будем внедрять.

p/s: За этот комплект у нас в «АВТОВАЗ» магазе просили 4500рЭ !

Источник статьи: http://www.drive2.ru/l/8507249/

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

На двигатель ЗМЗ-40522 автомобилей ГАЗель и Соболь устанавливаются катушки зажигания 406.3705 производства ПО «Север», 406.3705000-20 производства ЗАО «СОАТЭ», 3012.3705 производства ЗАО «МЗАТЭ-2».

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705, 40904.3705000, 407.3705000 для ЗМЗ-40522, ЗМЗ-40524, ЗМЗ-40525 на ГАЗель и Соболь, устройство и характеристики.

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705 – двухвыводные. Генерируют напряжение воспламенения одновременно для двух свечей зажигания. Две катушки зажигания установлены на крышке клапанов двигателя ЗМЗ-40522.

Катушки зажигания 406.3705, 406.3705000-20, 3012.3705 представляют собой источник высокого напряжения, аналогичный по структуре трансформатору. Они предназначены для вырабатывания электрического тока высокого напряжения, необходимого для образования искры в свечах зажигания и воспламенения рабочей смеси в цилиндрах двигателя.

Внешний вид и устройство катушек зажигания 406.3705, 406.3705000-20, 3012.3705.

Сопротивления первичной и вторичной обмоток катушек зажигания 406.3705, 406.3705000-20, 3012.3705 при температуре плюс 25 градусов.

Для правильной работы двигателя ЗМЗ-40522 автомобилей ГАЗель и Соболь, при подключении катушек зажигания 406.3705, 406.3705000-20, 3012.3705 необходимо соблюдать порядок подсоединения высоковольтных проводов с наконечниками к свечам зажигания соответствующих цилиндров.

К левой катушке зажигания (по ходу двигателя) подсоединяются высоковольтные провода от свечей зажигания второго и третьего цилиндров. К правой катушке зажигания (по ходу двигателя) подсоединяются высоковольтные провода от свечей зажигания первого и четвертого цилиндров.

Порядок установки высоковольтных проводов от свечей зажигания на двигателе ЗМЗ-40522.

Провода высокого напряжения 409000.3707242-00 для двигателе ЗМЗ-40522.

Катушки зажигания 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027), 40904.3705000-01 (Beru 075 4075 0000 00), 407.3705000 для двигателей ЗМЗ-40524 и ЗМЗ-40525 на автомобилях ГАЗель и Соболь.

На двигатель ЗМЗ-40524 и ЗМЗ-40525 автомобилей ГАЗель и Соболь устанавливаются катушки зажигания производства ЗАО «СОАТЭ». Одного из типов:

— 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027).
— 40904.3705000-01 (Beru 075 4075 0000 00).
— 407.3705000.

Внешний вид индивидуальных катушек зажигания 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027), 40904.3705000-01 (Beru 075 4075 0000 00), 407.3705000.

Катушки зажигания 40904.3705000 (ZS-K-1X1, Bosch 0 221 504 027), 40904.3705000-01 (Beru 075 4075 0000 00), 407.3705000 – индивидуальные. Трансформаторного типа. Четыре штуки. Размещены на крышке клапанов двигателя ЗМЗ-40524 или ЗМЗ-40525. Предназначены для обеспечения бесперебойного искрообразования на свечах зажигания. Относятся к не ремонтируемым изделиям.

Свечи зажигания 4052.3707000-10, Brisk DR17YC-F, АУ14ДВРМ для двигателей ЗМЗ-40522, ЗМЗ-40524, ЗМЗ-40525 автомобилей ГАЗель и Соболь.

Свечи зажигания 4052.3707000-10 (Brisk DR17YC-F), АУ14ДВРМ — тип свечи зажигания по ГОСТ Р 53842, малогабаритного исполнения. С помехоподавительным резистором. Четыре штуки. Ввернуты в головку блока цилиндров двигателя по центру камер сгорания. Зазор между электродами свечи зажигания должен составлять 0,70-0,85 мм.

Источник статьи: http://auto.kombat.com.ua/katushki-zazhiganiya-406-3705-406-3705000-20-3012-3705-zmz-40522-zmz-40524-zmz-40525/

Двухканальная бесконтактная система зажигания (ДБСЗ)

Многим известны преимущества БСЗ над КСЗ — это, во-первых, снижение частоты обслуживания за счёт исключения подгорающих контактов прерывателя, конденсатора, качество которых довольно сомнительное, повышение энергии искры, более легкий запуск в мороз. Но и эта система имеет ряд недостатков, к главным из которых относится динамическое распределение искры по цилиндрам (присущее и КСЗ) и, как следствие, потери энергии искры, нестабильность холостых, малый возможный диапазон регулировки УОЗ, подверженность деталей распределителя износу, чувствительность к влажности и загрязнениям. У меня, например, был случай, когда выгорел центральный контакт на крышке распределителя, машина очень плохо заводилась (бывали даже случаи продолжительной, по 2-3 минуты, работы на одном цилиндре в режиме «газ в пол» на холостых) и плоховато ехала, причём неисправность никак не диагностировалась визуально.

Двухканальная система позволяет избавиться от этих недостатков. Она обеспечивает еще более высокую энергию искры за счет применения других катушек и уменьшения потерь (исключается один ВВ провод и весь узел распределения), соответственно, более легкий запуск и более полное сгорание топлива. Повышается надёжность за счёт исключения подвижных элементов: бегунка и уголька, плюс крышка теперь выполняет роль всего лишь крышки и не подвержена выгоранию, а так же исключается влияние пыли и конденсата на крышке распределителя.

ДБСЗ — это хорошо забытое старое. Такая система какое-то время устанавливалась на экспортных ВАЗ-21083, однако распространения не получила из-за низкого качества электронных комплектующих. Сейчас электронная промышленность шагнула далеко вперёд, и нам с вами бояться нечего в этом плане.

Впервые о подобной системе я узнал у небезызвестного Евгения Травникова, однако предлагаемая им система «Двухконтурной БСЗ» подразумевает 2 датчика Холла, установленные на пластине прерывателя, 2 коммутатора, и 2 токарные детали — хоть и несложные, но всё же. У меня нет в данный момент возможности изготовить нужные токарные детали, а сделать двухканальную систему очень хотелось. Стал разбираться в вопросе, и со временем пришёл к тому, что, собственно, и реализовано — с меньшим количеством деталей, без токарных работ.
По сути, двухконтурная система зажигания — разновидность двухканальной, имеет одинаковые с ней преимущества и недостатки, за исключением того, что двухконтурная система дороже по себестоимости, но использует менее дефицитные запчасти.

ДБСЗ функционально состоит из датчика положения коленчатого вала (ДПКВ), автомата опережения зажигания, двухканального коммутатора, двух двухискровых катушек зажигания, высосковольтных проводов и свечей. При этом каждая катушка зажигания работает на свою пару цилиндров. Пары цилиндров выбираются так, чтобы в одном из них происходил такт сжатия, а в другом — такт выхлопа. Энергия подаётся одновременно на обе свечи, и в «нерабочей» свече (в такте выхлопа) происходит небольшая потеря энергии. Однако эта потеря на практике оказывается меньше, чем потеря в распределителе в классическом трамблёре и ВВ проводе с катушки на распределитель.

В качестве ДПКВ я использовал доработанный контактный трамблёр. У меня был стандартный контактный новый трамблёр 030.3706. Мне он, к счастью, достался бесплатно — на нем был неисправный конденсатор, и его хозяин, тольком не разобравшись, отдал его мне «за ненадобностью».

1) Трамблёр полностью разбирается.

Для этого снимается крышка, отвинчиваются 2 винта крепления бегунка распределителя (больше не понадобится), снимается вакуумный регулятор (2 винта + пружинная шайба на штифте подвижной пластины), после чего из вала и пластиковой муфты валика выбивается пружинный штифт (2101-3706012 по схеме). После этого вал с автоматом опережения просто вынимается вверх.

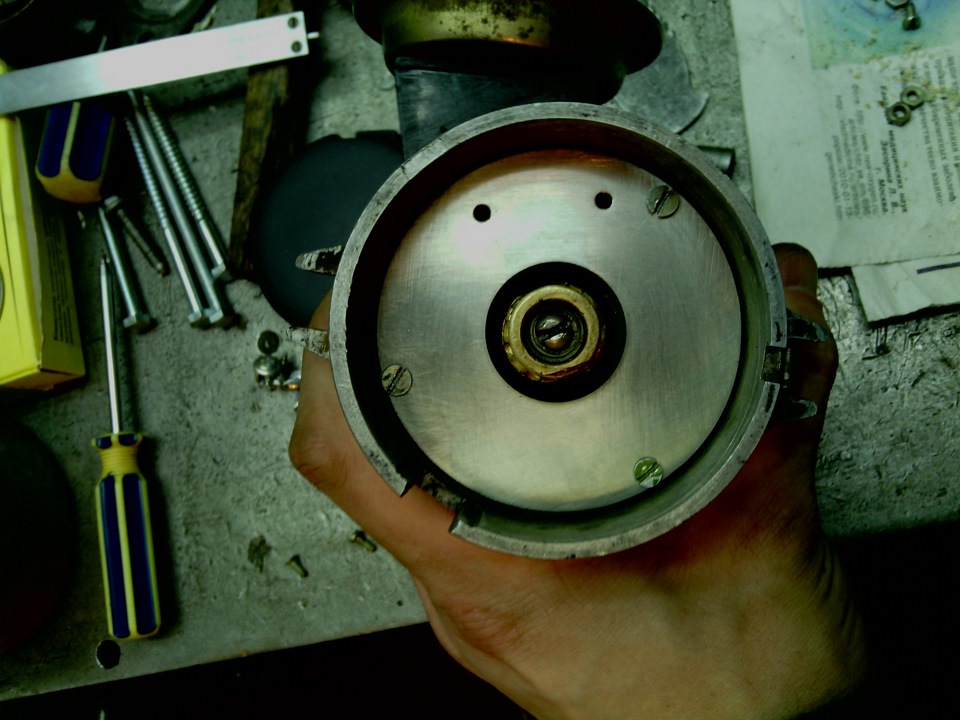

2) Вынимается подвижная пластина в сборе с подшипником.

3) Удаляется контактная группа и все сопутствующие электрические части: косичка массы (удаляется высверливанием заклёпки на подвижной пластине прерывателя), конденсатор, изолятор, шпилька.

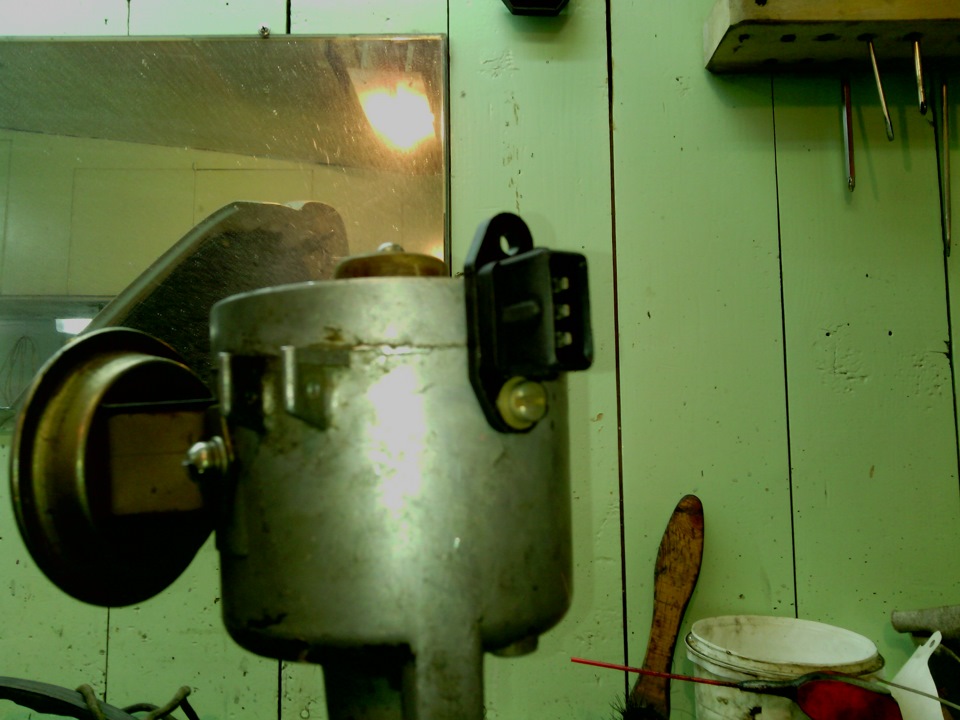

4) Берём датчик холла 2107/21213. Кладём его на подвижную пластину так, чтобы рабочая прорезь датчика располагалась горизонтально. Крепим одним винтом к пластине в дальнее от вакуум-корректора отверстие. Примеряем подвижную пластину к корпусу трамблера, поправляем датчик Холла так, чтобы между его выступающими частями и корпусом трамблёра был гарантированный зазор, а ось датчика смотрела прямо на ось трамблёра.

5) Размечаем отверстие для второго винта крепления датчика, сверлим, нарезаем резьбу М4.

6) Далее герой дня: берём стальную пластину толщиной 1-2 мм и изготавливаем шторку в соответствии с чертежом:

Центральное отверстие я просверлил сверлом-ёлочкой, внешний контур вырезал болгаркой, наклеив бумажный чертеж в масштабе 1:1 на лист металла.

7) Изготавливаем дистанционную шайбу наружным диаметром 16-20мм и внутренним 13-14мм. Толщина шайбы должна быть равна осевому перемещению вала трамблёра в корпусе. У меня получилось 1,5 мм. Шайба устанавливается между центральной втулкой вала трамблёра и кулачком. За основу я взял обычную шайбу под болт 12мм и рассверлил её. Шайба нужна для того, чтобы датчик Холла не разбило случайно шторкой при осевом смещении вала. Для шторки толщиной 1мм может быть не критично. Да, правильнее было бы расположить датчик прорезью вертикально и использовать доработанную шторку бесконтактного трамблёра, но это потребует или переделки бесконтактного трамблёра, чего мне не хотелось, поскольку привык иметь возможность «бэкапа» в случае неудачи, или токарных работ. В качестве ремарки скажу, что шайбу лучше всё-таки брать бронзовую (но ни в коем случае не медную) или чугунную, поскольку коэффициент трения пары «сталь по бронзе» и «сталь по чугуну» гораздо меньше, чем «сталь по стали». Но у меня под рукой такой не оказалось, использовал то, что было.

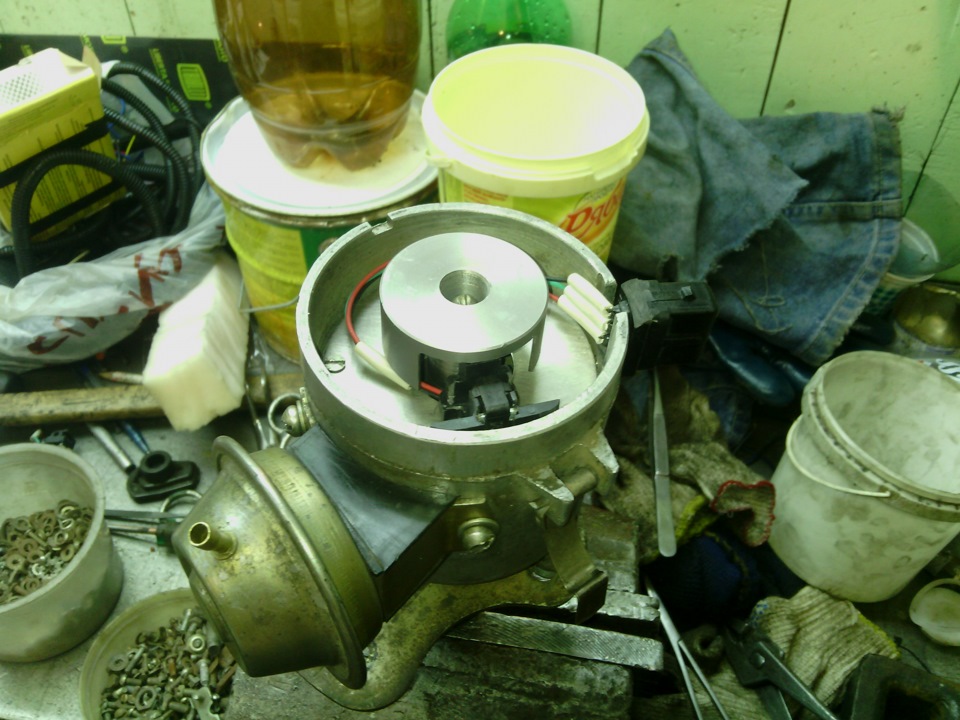

8) Закрепляем датчик Холла на пластине, пластину с подшипником вкладываем на своё место, на кулачок прерывателя надеваем шторку, всё это вставляем в корпус. Шторку располагаем так, чтобы её крыло находилось в щели датчика Холла. Изготавливаем кондуктор, который обеспечит нам равномерное расстояние между шторкой и краями щели датчика. Я использовал полоску кровельной жести толщиной 0,4мм, сложенную пополам. Надеваем кондуктор на крыло шторки и вдвигаем её в щель датчика.

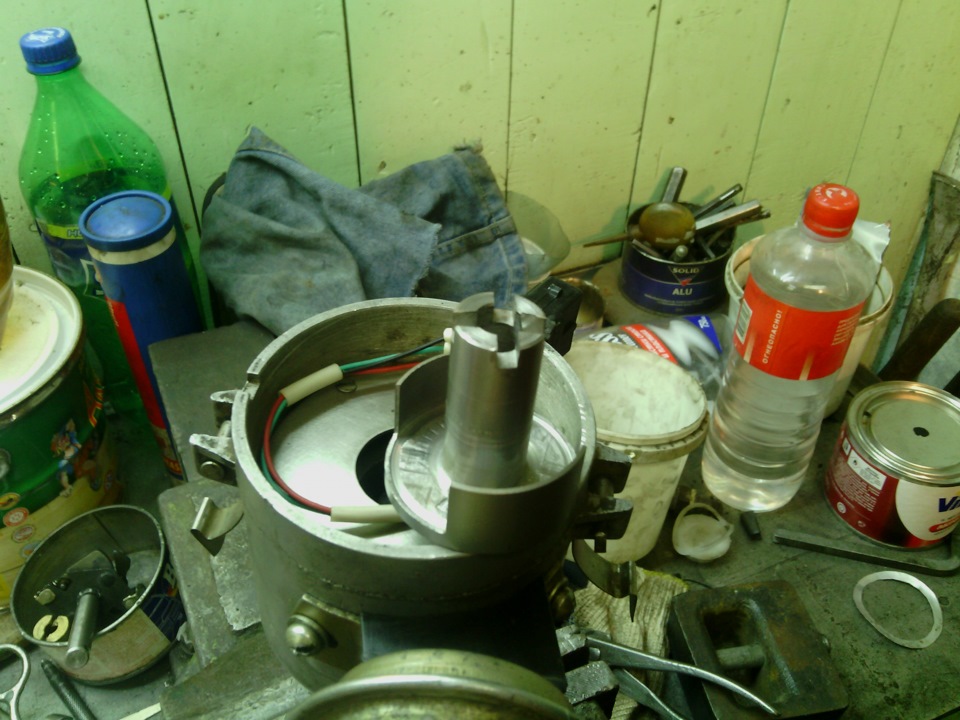

9) Теперь нам понадобится сварка. Я варил полуавтоматом, можно аргоном, электродуговой плохо — неудобно. Прихватываем шторку к кулачковому валу максимально близко к датчику, но так, чтобы его не подпалить. Вынимаем кондуктор, проворачиваем шторку на 180 градусов, ставим кондуктор и ещё раз прихватываем. Выравниваем шторку так, чтобы зазор между краями щели датчика и шторкой был постоянный. Вынимаем всё это из трамблёра и обвариваем. Положение шторки относительно кулачкового вала не имеет значения.

10) Собираем, убеждаемся, что вращению вала ничего не мешает. При необходимости наплывы от сварки удалить наждаком, болгаркой или напильником.

11) Между отверстием под тягу вакуумного корректора и отверстием под его крепление делаем ножовкой пропил в корпусе, через который мы будем заводить провода от датчика. Пропил должен заканчиваться в технологическом отверстии на нижней поверхности корпуса трамблёра. Отверстие расширяем дрелью, бормашинкой или напильником так, чтобы туда нормально встал разъём от датчика Холла. Способ крепежа разъёма к корпусу не критичен, я использовал одно из более ненужных резьбовых отверстий, дорезав в нём резьбу до конца.

12) Укладываем провода от датчика Холла. Следим, чтобы при вращении пластины провод нигде не перетирался. Используем кембрики, заботливо надетые на провода производителем датчика.

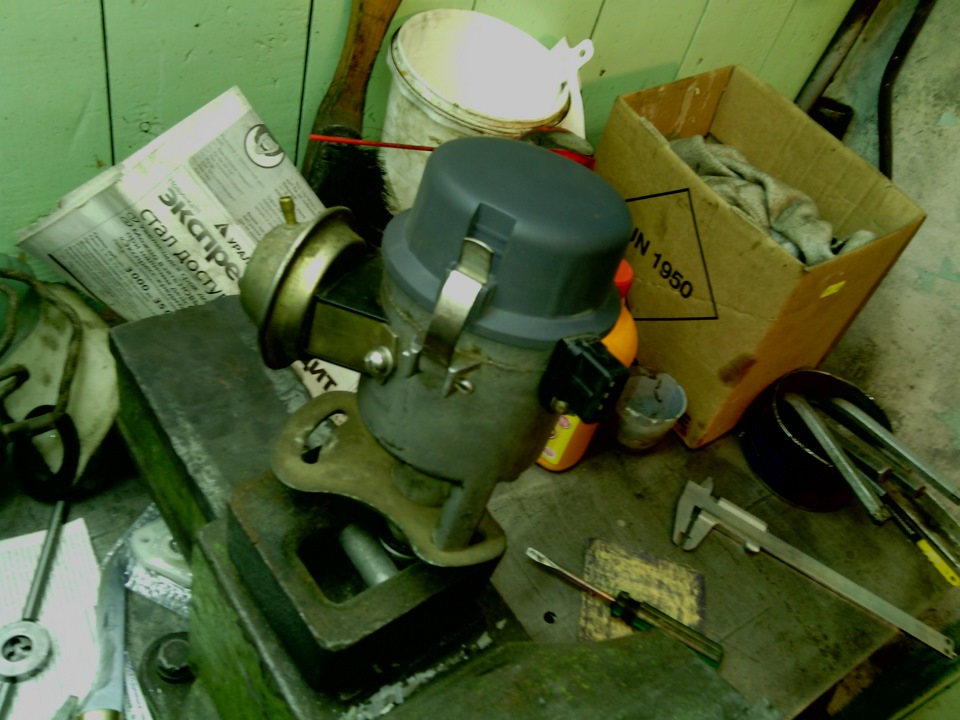

13) Собираем трамблёр, убеждаемся, что всё крутится-вертится, нигде не задевает. Не забываем про смазку. Новую дистанционную шайбу и подшипник подвижной пластины смазываем литолом, втулку вала трамблёра — моторным маслом через штатное отверстие.

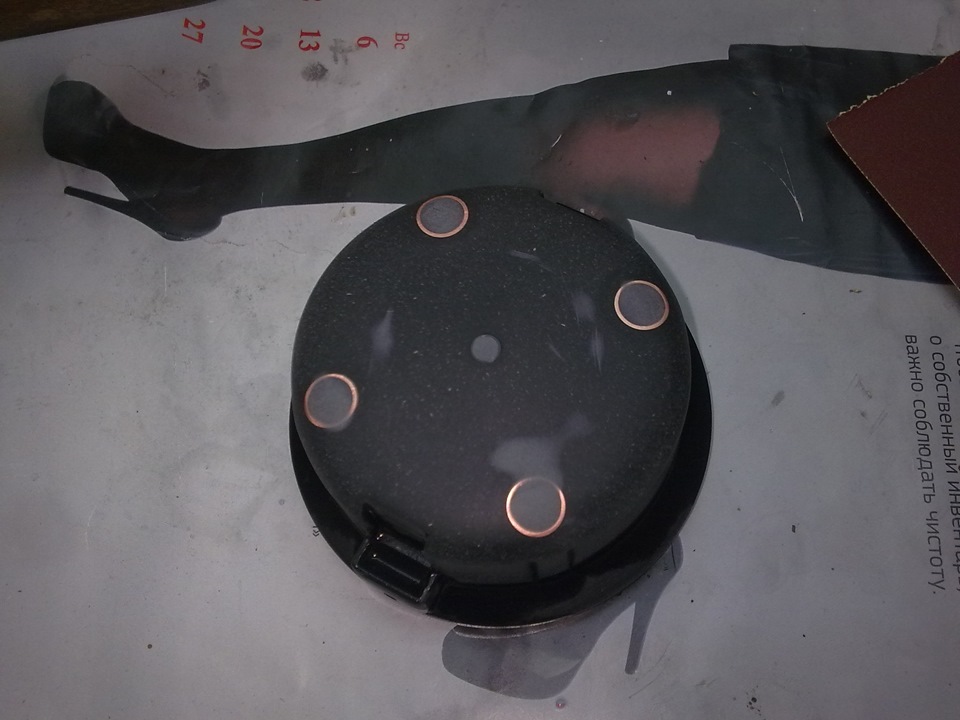

14) Надеваем на трамблёр крышку (можно отрезать приливы под ВВ провода — они больше не нужны) и откладываем трамблёр в сторону.

Я изначально всё делал с прицелом на двухканальный коммутатор Энергомаш 21083-3734910-10, он же 6420.3734, он же 42.3734, он же 133.3774-03, он же 951.3734. Двухканальный коммутатор срабатывает по переднему и заднему фронтам сигнала от датчика Холла, но по переднему фронту работает одна катушка зажигания, а по заднему — вторая. Именно этим обусловлена форма шторки «90-90-90-90». Дополнительно указывать, на какую катушку давать искру ему не нужно.

Но увы — в магазине был только АСТРО 2108-3734910. Он хуже тем, что в нём штатно не предусмотрено питание для датчика Холла, хотя контакт имеется, и он не задействован. Ну не беда — приносим домой, высверливаем 4 заклёпки на корпусе, разбираем, стараясь не потерять теплопроводные прокладки между корпусом и силовыми ключами, и начинаем колхозить:

Это линейный стабилизатор на 6 Вольт. Вместо КР142ЕН5Б можно использовать любой линейный стабилизатор на 6 Вольт и ток не менее 100 мА, например, 7806. Конденсаторы электролитические. При монтаже соблюдайте полярность! Вывод 1 микросхемы подключается к контакту 4 коммутатора, вывод 2 к выводу 2, вывод 3 к выводу 6 коммутатора. Внутри коммутатора АСТРО полно места, всё это у меня туда отлично уместилось. Фото, к сожалению, не делал. Вместо заклёпок собрал всё на 4 винта М4, шляпки спилил заподлицо с пластиной.

Коммутатор устанавливается на штатное место на брызговике, или любое другое, где есть хорошая «масса» и охлаждение. Между коммутатором и металлом кузова наносится термопаста КПТ-8. Для лучшего прилегания коммутатора его крепёжные отверстия я рассверлил на несколько миллиметров, поскольку в местах крепления шпилек к брызговику металл брызговика имеет небольшие выпучины.

Катушки зажигания я купил 406.3705, две штуки. Для них изготовил из листа стали кронштейн, который закрепил к шпильке клапанной крышки. В кронштейн вварены 4 шпильки для крепления прижимных пластин катушек, а также сделан пропил под шланг вентиляции картера.

Владельцам автомобилей с карбюраторами Солекс и блоками ЭПХХ 31.3763, 5003.3761 и прочими восьмёрочными для подключения потребуется пучок коммутаторный 2108.

Однако он рассчитан на работу с одноканальными коммутаторами, поэтому распиновка разъема коммутатора не соответствует нужной нам.

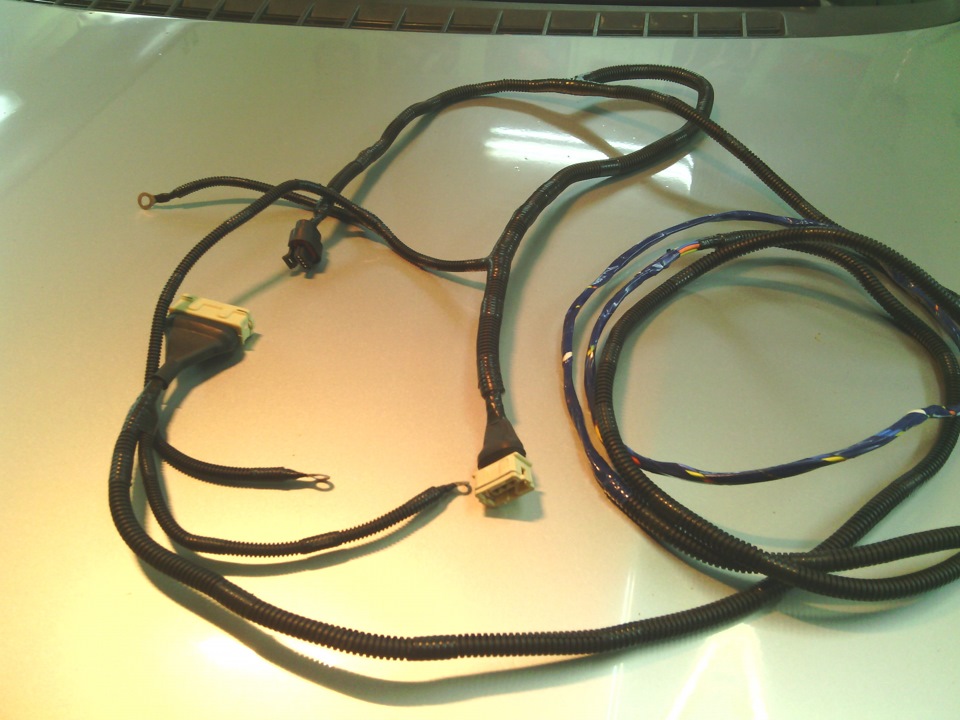

А нам нужно собрать пучок по следующей схеме:

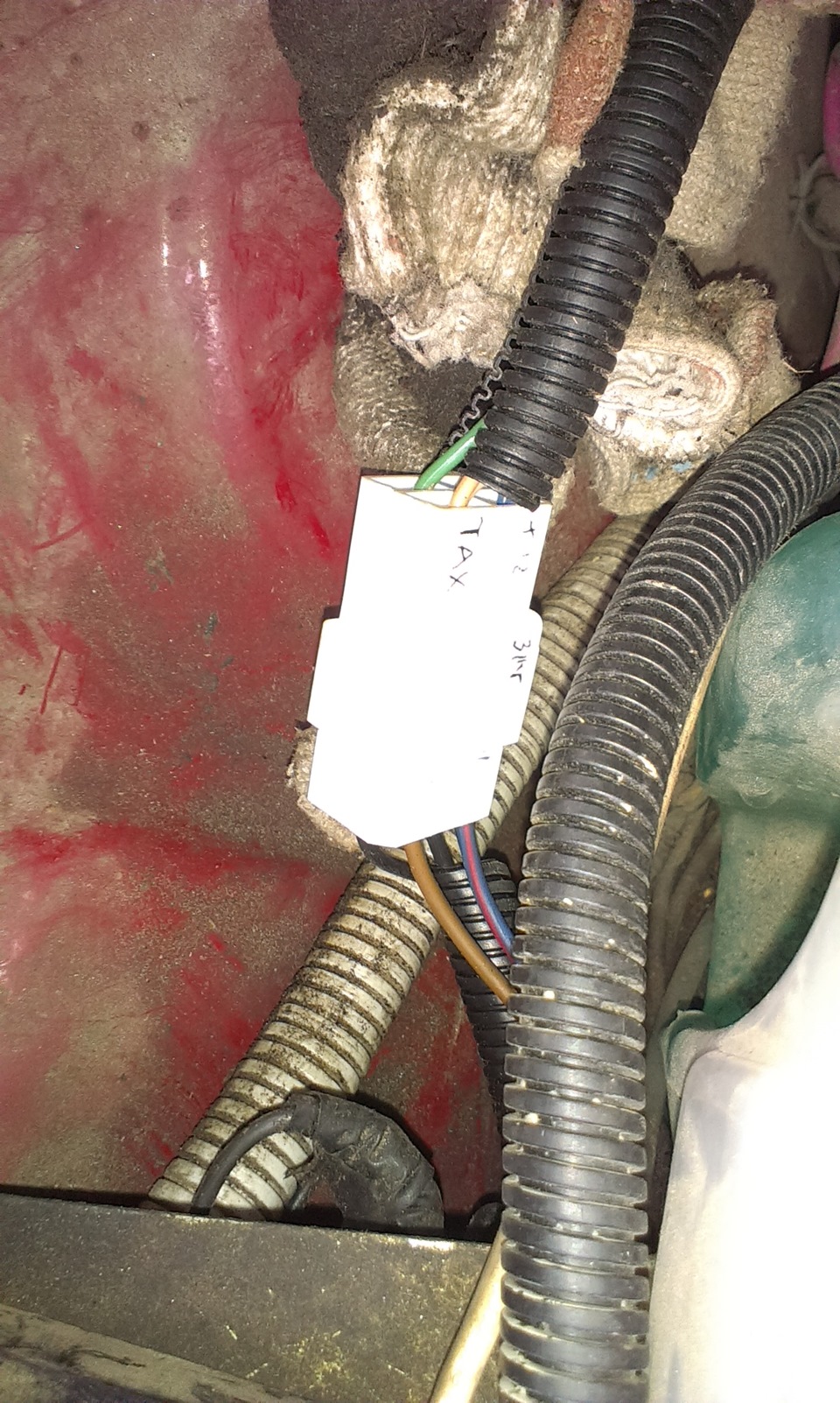

7-й ножевой контакт в разъеме отсутствует. Берём тоненькую отвёртку или шило, провода сечением не меньше 1 кв. мм, ножевые разъемы 4,8мм (2108, узкие), обжимку, изоленту, паяльник и приводим жгут в соответствии со схемой.

Наконечники под винт на проводах зажигания и тахометра штатной электропроводки я откусил, заменив ножевыми, и вставил в фишку. Туда у меня выведено питание (от зажигания), тахометр, ЭМК и концевик дроссельной заслонки.

Владельцам автомобилей с карбюраторами Озон нужен коммутаторный пучок 2107/21213 с одним семиконтактным разъемом. В целом подготовка пучка и подключение не отличается от такового с карбюратором Солекс кроме того, что нужно вывод 3 коммутатора соединить с тахометрическим входом «классического» блока ЭПХХ. Второй семиконтактный разъём при этом из схемы исключается.

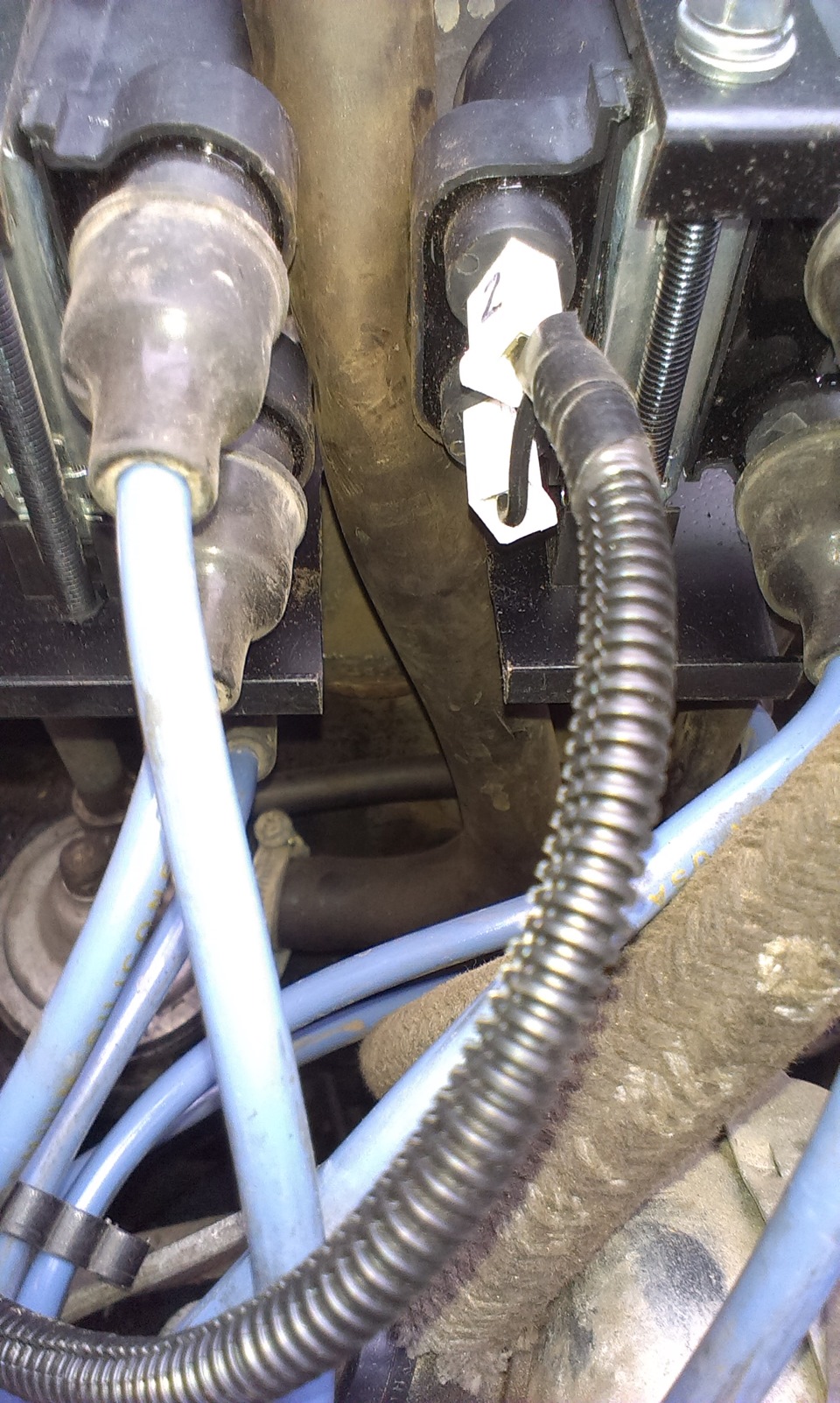

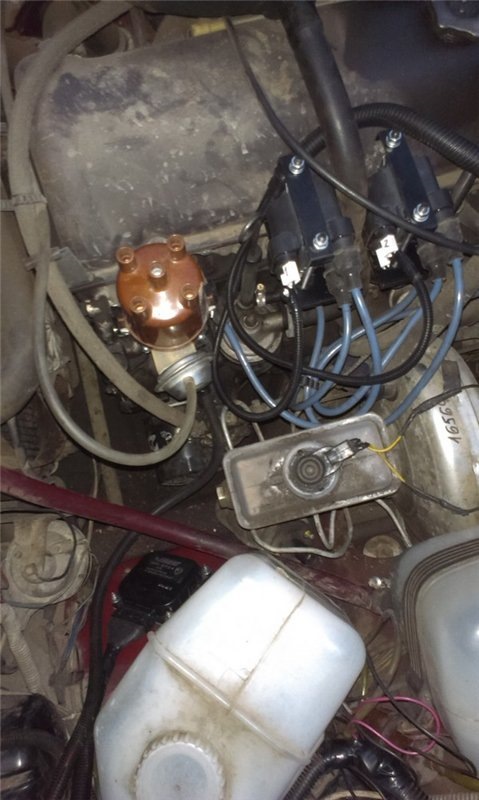

К каждой катушке подключается своя пара проводов. Высоковольтные провода с одной катушки идут на 1-й и 4-й цилиндр, с другой — на 2-й и 3-й.

Установив трамблёр (а по факту — ДПКВ с автоматом корректировки УОЗ) в посадочное место (совершенно наугад) и слегка притянув его, я попытался запустить двигатель. Двигатель чихнул в карбюратор, но не запустился. Тогда я поменял местами провода между 1-й и 2-й катушками, и двигатель запустился сразу. Как я уже писал выше, нет разницы, в каком положении вы приварили шторку — искра идёт на 2 цилиндра сразу, а если ошибка установки более 90 градусов, то меняя местами провода между катушками, вы эту ошибку нивелируете. Диапазон регулировок позволяет повернуть корпус трамблёра на 90 градусов, а это значит, что как бы вы его ни поставили, в одной или другой комбинации подключения двигатель так или иначе запустится.

Установка первоначального УОЗ с помощью стробоскопа не отличается от таковой при обычном трамблёре: отключаем шланг вакуум-корректора, заглушаем его, например, подходящим винтиком, цепляем датчик стробоскопа к ВВ проводу 1-го цилиндра, светим на шкив, корректируем УОЗ поворотом корпуса трамблёра.

Тестируя систему на ходу я отметил возросшую приемистость двигателя, более лёгкий запуск, отличный равномерный холостой ход. При одинаково с БСЗ выставленным зажиганием у меня обороты холостых увеличились с 800 до 1300, что говорит о более полном сгорании топлива. Обороты холостого хода я, конечно, убавил обратно до 800 винтом количества.

Источник статьи: http://www.drive2.ru/l/4816636/

4063705 катушка зажигания схема подключения

Энциклопедия впрысковых двигателей –

В прошлом номере мы обсуждали роль форсунки в работе впрыскового двигателя, её модификации, параметры производительности. На втором месте по степени важности для безотказной работы автомобиля можно поставить систему зажигания.

Система зажигания как на впрысковых моделях ВАЗ, так и на впрысковых моделях ГАЗ имеет однотипные узлы и сходное технологическое решение. Самое главное – что эти двигатели теперь лишены привычного для нас узла – трамблера. Исчез из подкапотного пространства этот архаичный узел со своими контактами, механизмом центробежного регулирования опережения, вакуумными шлангами и с постоянно изнашивающимися трущими деталями. Система зажигания стала надежнее, а главное – мощнее. Вторичное напряжение достигает 30 киловольт, что обеспечивает надежное воспламенение топлива даже в сильные морозы. Конструктивно узел зажигания совмещен с блоком управления системой питания, поэтому компьютерный блок так и называется в документации: КМСУД (компьютерный модуль системы управления двигателем).

Система зажигания стала «умной», в отличие от старых — «Волговской» и «Жигулевской». Если на старых карбюраторных автомобилях вы были вынуждены после заправки плохим бензином вновь регулировать зажигание, то на впрысковых моделях вам это не потребуется. Система зажигания сама подрегулирует угол опережения зажигания в зависимости от качества бензина. Для этого на блоке цилиндров двигателя установлен датчик детонации. В момент детонации, который иногда называют «стуком поршневых пальцев», КМСУД автоматически уменьшит опережение зажигания на 4 градуса, если стук не прекращается, еще уменьшит. В результате вы можете кратковременно ехать на низкокачественном бензине, при условии небольших нагрузок на двигатель. Если детонация перестает появляться, то микропроцессор увеличит опережение на полградуса за цикл вплоть до нормальных величин. Конечно, если вы при этом начнете нажимать «газ» до отказа – поршневые кольца полопаются и вам понадобится ремонт двигателя.

Рисунок SEQ Рисунок \* ARABIC 1 . Расположение катушек зажигания на двигателе ЗМЗ-406

Чем еще интересно новое конструктивное решение зажигания на впрысковых двигателях? На 16-клапанных моторах свечи зажигания помещаются в углублении головки блока таким образом, что они защищены от брызг воды. Двигатель ЗМЗ-406 может работать «по пояс» в воде и сохранять работоспособность! Катушки зажигания также расположены максимально высоко – на крышке клапанов (см. фото1). Для внедорожных автомобилей это солидный плюс. Но в этом же есть и минус. На ВАЗовских моторах уже невозможно применить стандартную свечку А17ДВРМ, там потребуется свечка с уменьшенными гранями под ключ «на 16 мм». В нашей стране освоен выпуск свечей для ВАЗовских моторов, но автовладельцы предпочитают сразу покупать импортные свечи.

Работу системы зажигания обеспечивают несколько датчиков (подробнее в прошлых номерах). Основной датчик – датчик положения коленвала. Без него искры не будет, двигатель работать не будет. Датчик распредвала (он же – датчик фаз) необязателен для работы зажигания. Датчик детонации играет вспомогательную роль, и его неисправность также особенной трагедии не вызовет. Для работы системы зажигания намного важнее качество исполнительных элементов – катушки зажигания.

На впрысковых моторах сейчас повсеместно применяют схемы с одновременной подачей искры сразу на два цилиндра. В одном цилиндре искра действительно нужна и делает полезную работу, зажигая топливо, а в другом – она всего лишь помогает очистить электроды. Почти – не нужна. Поэтому и такую систему называют « Waste spark » (холостая искра). Но в этой системе кроется одно важное преимущество – одна катушка зажигания обеспечивает работу сразу двух цилиндров и системе не требуется распределитель зажигания. Напряжение подается то в катушку 1 и 4-го цилиндров, то в катушку 2 и 3-го цилиндров. Именно в первом и четвертом, а также во втором и третьем цилиндрах поршни двигаются синхронно.

Рисунок SEQ Рисунок \* ARABIC 2 . Схема подключения катушек зажигания на ЗМЗ-406.

Как обеспечивается одновременная подача двух искровых разрядов с одной катушки зажигания? Ведь если разряд пойдет на свечи, включенные параллельно, то искра появится только на той свече, где условия для пробоя будут лучше. На соседней свече таких условий может и не быть и искры не будет. Для надежной одновременной работы двух свечей они включены последовательно. На следующем рисунке 2 схематично показан двигатель, свечи и катушки зажигания с обмотками. На примере катушки 2-3 цилиндров стрелками показан путь прохождения электрического тока. Высоковольтный импульс выходит с одного из выводов катушки, проходит по проводу и центральному электроду свечи, порождает электрический разряд на свече, далее ток проходит по «массе» двигателя до бокового электрода свечи третьего цилиндра и порождает второй искровой разряд и на этой свече. Далее ток по центральному электроду свечи и высоковольтному возвращается назад в катушку зажигания.

Характерная особенность такой схемы включения – то, что высоковольтная обмотка никак электрически не связана с первичной обмоткой и массой автомобиля. Поэтому проверять работу системы зажигания надо будет только при установке специального разрядника в высоковольтные разъёмы. Второе замечательное свойство этой схемы — экономия деталей. Одна катушка работает сразу на оба цилиндра. И сразу же надо сказать об одном замечательном свойстве такой схемы – при перегорании катушки зажигания вы можете потихоньку добраться до места ремонта на двух работающих цилиндрах двигателя. У меня в жизни один раз именно так и получилось. Правда, выше второй передачи включать не удавалось.

Рисунок SEQ Рисунок \* ARABIC 3 . Различные варианты исполнения катушек зажигания:

Слева – 3012.3705; справа — Bosch

Какие катушки зажигания можно применять на отечественных автомобилях? Только отечественные? Не только! Дело в том, что системы управления двигателями изначально были лицензионными – купленными у разработчика ( Bosch , General Motors ). Поэтому отечественные катушки ( модель 3012.3705, АТЭ-2 для ЗМЗ-406 ) представляют собой удешевленный вариант импортного товара. В магазине «Святослав» я с интересом ознакомился и со сдвоенной катушкой зажигания Bosch . На фото 3. вы можете увидеть эту катушку в сравнении с отечественной. Поскольку крепление импортной катушки отличается от отечественной, то для нее тут же продаётся кронштейн.

На первый взгляд никакой разницы в работоспособности катушек нет, но я сразу вспоминаю лабораторную работу, на которой мы со студентами анализируем работу катушки зажигания на разных частотах. На максимальной частоте искрообразования мощность искры снижается ощутимо и у старых автомобилей типа ГАЗ-21, ГАЗ-53 начинаются перебои искрообразования. Стоит только неплотно уложить витки в каркас обмотки, как возникает риск получить пропуски зажигания на максимальной частоте вращения. Иногда это приводит к межвитковому замыканию во вторичной цепи. Поэтому на автомобили ГАЗ-3102, возящих высокопоставленных чиновников, снабженцы сразу закупают комплект электронных датчиков и приборов от фирмы Bosch .

Отмечу сразу – чего нельзя делать с системой зажигания впрысковых машин:

1. Нельзя включать зажигание и проворачивать двигатель стартером при отсоединенных высоковольтных проводах. Например при проверке компрессии. Высоковольтная энергия, накопленная в индуктивности, не найдя выходя на свечи, выплеснется в коммутатор КМСУД и сожжет высоковольтный транзистор. Как это происходит, — владельцы ВАЗ-2108 поняли еще в 1980-х годах. По инструкции надо снимать предохранитель питания КМСУД или одевать разрядник на высоковольтные выводы катушки.
2. Нельзя использовать высоковольтные провода без помехозащитного сопротивления. Нельзя использовать свечи зажигания без встроенного сопротивления. Из-за этого в бортовой сети будут наблюдаться броски напряжения и встроенная диагностика часто воспринимает это, как ошибку датчика коленвала или распредвала. Если мастер на диагностике неопытный, то он начинает «гонять» клиента по магазинам в поисках «небракованного» датчика. А причина находится в высоковольтных проводах! Или в свечах не той марки!
3. Нельзя «прикуривать» от сварочного трансформатора при холодном запуске . Если уж надо помочь аккумулятору, то только путем «прикуривания» от соседнего, такого же аккумулятора. Там хоть нет ненормально большого напряжения и пульсаций тока. Вспоминаю, как жаловались мне мои бывшие дипломники — автосервисные мастера на позапрошлую, аномально теплую зиму: «зима теплая, никто не «прикуривает», машины не жгут, на ремонт не загоняют, совсем заработки упали…»

Рисунок SEQ Рисунок \* ARABIC 4 . Комплект проводов и наконечников свечей Bosch .

Уж если зашла речь об высоковольных проводах, то в добавление к Бошевской катушке зажигания в том же Святославе мне показали и Бошевские же высоковольтные провода (см. Рисунок 4 ). Дело в том, что форма контактов Бошевской катушки слегка отличается от отечественной, упрощенной (см. Рисунок 3 ). Поэтому имеет смысл покупать сразу и провода и катушку.

Отечественные провода, наконечники стоят несколько дешевле, но важно, чтобы они также имели внутреннее сопротивление для гашения помех. Сопротивление высоковольтного провода должно быть в пределах от 500 до 1000 Ом, вторичной обмотки катушки зажигания 4000-4500 Ом.

Проверка работы системы зажигания проводится с помощью компьютерных средств диагностики или тестера ДСТ-2 в условиях автосервиса. Ну а как быть тем, кто привык делать все своими руками и хотел бы сам это диагностировать? В «Святославе» есть маршрутный компьютер БК-12, имеющий функции диагностики ничуть не хуже, чем у профессионального тестера ДСТ-2, только по цене дешевле его почти в 4 раза.

1. Литвиненко В.В. Электрооборудование автомобилей ГАЗ: ГАЗ-3110 «Волга», ГАЗ-31029 «Волга», «Газель», «Соболь», ГАЗ-3307, ГАЗ-3309. Устройство, поиск и устранение неисправностей. – М.: ЗАО КЖИ «За рулем», 2002. – 344 с.

Источник статьи: http://www.krasvolga.narod.ru/publications/ELZAJ2.htm

Двухканальное зажигание, бегунок давай до свиданья =))

Зажигание решил переделывать после прочтения тем про зажигание без бегунка.
Вот что именно оно дает:
— более мощную искру в цилиндре (нет потерь на раздачу искры в трамблере)
— более стабильный ХХ
— отличный пуск мотора в морозы
— как следствие из первого, незначительное снижение расхода топлива, увеличение мощности.

Существуют разные схемы установки безбегункового зажигания:
Двухконтурная:
— два датчика холла
— два коммутатора
— катушки
Двухканальная:
— один! датчик холла
— один двухканальный коммутатор
— катушки
Сами схемы подключения довольно такие распространены в интернете.

Я выбрал второй способ (схема прилагается).
Явные плюсы — это наличие только одного ДХ. Два ДХ нужно устанавливать строго под углом 90 градусов, нужно как то размещать провода этих самых ДХ внутри корпуса трамблера. И конечно же с увеличением числа элементов системы — надежность всей системы падает (два ДХ, два коммутатора).
Минус только один — это редко встречающийся двухканальный коммутатор.
Но я нашел у нас в магазине такой.
производства «Астро» Номер 951.3734

Как вариант можно спокойно заказать коммутатор производства «энергомаш»
133.3774-03

Список того, что мне понадобилось:
1) Коммутатор двухканальный

100h
3) Резистор на 62Ом 10Ватт, конденсатор 3мФ 25В

50р
4) Катушка зажигания сдвоенная 2111 и разъем к ней

750р
5) Разъем коммутатора и ДХ

200р
7) Высоковольтные провода

400р
8) Изготовление шторки и пластины для установки ДХ

1000р
Вообще самая трудоемкая часть этой переделки — изготовление шторки

Трамблер использовал родной бесконтактный. Выкидывается внутренняя катушка с подшипника и бегунковая часть. Потом на основание подшипника крепится поворотная пластина ДХ (чертеж прилагается). Она должна свободно поворачиваться. Вакуум корректор крепится к штатному месту проволокой (в штифте есть отверстие). В пластине в отверстиях ДХ нежно сделать резьбу м4 для крепежа ДХ, либо крепить саморезами.

Далее необходимо прикрепить разъем ДХ к корпусу трамблера. Я сделал это в месте, где стоял старый разъем от датчика на коммутатор. Ниже этого выреза сделал резьбу и закрепил разъем ДХ.

Сначала я сделал горизонтальную шторку с секторами по 90 градусов, зажал ее на валу через фторопластовые втулки.

Система работала, но с пропусками зажигания. Шторка была с не идеальными углами. Но проверкой простым штангенциркулем более чем нормальная. Но не фига не работало нормально. Далее я забросил эту идею где то на пол года оО =). Хотел ставить зажигание на основе микаса 7.1 но это другая история… с неоднозначным исходом…
В итоге я попросил токаря сделать другую шторку (чертеж прилагается) вертикальную.

Токарь сделал грубый «вариант» — сектора вырезал примерно. Дальше я уже сам их допиливал с дотошностью часа два. Запил-замер-запил-замер…Fap-Fap =))
Ну и все это дело нужно прикрыть крышкой.
Внутри пришлось немного подпилить края что бы ничего не задевало

Ну и для эстетичности спилил «рога ВВ проводов», зашпатлевал и покрасил (правда пока черной грунтовкой =)))))

Далее прикидываем куда поставить коммутатор, измеряем длины проводов и собираем проводку по схеме. Питание для ДХ нужно стабильное в пределах 5-6В. Сперва для этого я использовал стабилизатор напряжения и конденсатор.

Но потом по совету одного хорошего человека отказался от стабилизатора, ввиду его низкой надежности. Использовал резистор на 62Ом 10Ватт и конденсатор на 3мФ 25В.
Все соединения хорошо пропаял, завернул в гофру. Получилось вот такая косичка.

Коммутатор разместил на правом брызговике около воздушного фильтра. В дальнейшем там их будет отделять от горячего подкапотного пространства тепловой экран, что положительно скажется на жизнь коммутатора.

Источник статьи: http://www.drive2.ru/l/1545301/

Катушка зажигания ЗМЗ-405 ГАЗ-3110

Катушка зажигания двигателя ЗМЗ-406 ГАЗ-3110

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя

Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2. Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

Снятие катушки зажигания

• 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
• 2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

• 3. Таким же образом снять вторую катушку.

Проверка катушки зажигания

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле. Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Проверка и замена катушки зажигания на двигателе ЗМЗ-406

Выключаем зажигание и отсоединяем минусовую клемму аккумуляторной батареи.

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4–0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5–7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры – 50 мДж с длительностью 1,5 мс при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.

Отсоединив провода, ключом на 12 отворачиваем два болта крепления катушки к крышке головки блока снимаем ее.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке.

Источник статьи: http://autoruk.ru/gaz-3110-volga/katushka-zazhiganiya-zmz-405-gaz-3110

Как проверить свечи и катушку зажигания ЗМЗ-406, 405 и 409 инжектор, установка и схема подключения

Какие свечи могут использоваться в двигателях ЗМЗ 405, 406 и 409? Как своими руками проверить работоспособность катушки зажигания? Ищите ответы в статье!

Архив объявлений

Смотрите все объявления в архиве

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Описание

Для работы в составе микропроцессорных систем управления в автомобилях УАЗ (дв.406, 409 инж.), ГАЗ (оснащённых двигателями типа ЗМЗ-406 и их модификаций), ОКА.

Режим работы катушки зажигания…………………………………….продолжительный.

Диапазон рабочих температур, °С……………………………………..-40…+120

Относительная влажность воздуха……………………………………95% при температуре +40С

Номинальное напряжение питания, В………………………………..12

Напряжение сети автомобиля……………………………………………от6 до 18 В.

Катушка 406.3705 ГАЗ, УАЗ, ОКА (дв.406, 409 инж.) 2 разъема, МОДУЛЬ ЗАЖИГАНИЯ “СОАТЭ” ** / 406.3705000-10

• артикул 406.3705000-10;
• есть в наличии и доступен для покупки;
• цена по состоянию на 29.05.21 — 702 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

нет сообщений на этот товар

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Взаимозаменяемость катушки зажигания 406.3705 различных производителей

• Катушка зажигания 406.3705, с каталожным номером 406.3705000-10, производство фирмы СОАТЭ;
• Катушка 406.3705, с каталожным номером 406.3705000, производство фирмы ПЕКАР г. Санкт-Петербург;
• Катушка 406.3705 с каталожным номером 3012.3705000, производство ОАО Автоэлектроника г. Калуга.

Как проверить КЗ?

Как проверить КЗ самостоятельно:

1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Фотогалерея «Диагностика КЗ»

Технические характеристики катушки зажигания 406.3705

• Напряжение электропитания составляет 6-18 вольт.
• Сопротивление первичной обмотки: 0,35±0,02Ом.
• Сопротивление вторичной обмотки: 13±0,2Ом.
• Индуктивность первичной обмотки на частоте 100Гц: 2.22±0,2мГн.
• Выходное напряжение: не менее 24кВ.
• Ток коммутации в первичной цепи: не более 7,5 А.
• Энергия искрового разряда: не менее 50мДж.
• Длительность разряда: не менее 2,2 мс.
• Частота коммутации тока в первичной цепи: 1…133Гц.
• Масса катушки: 0,65 кг.
• Ширина: 0,08 м.
• Высота: 0,06 м.
• Длина: 0,08 м.
• Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Возможные неисправности катушки зажигания 406.3705

• Лампа неисправности горит после включения неисправности. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
  • Проверьте исправность цепей 27а, 1(27б), 2(27в) катушки зажигания
• Двигатель работает с перебоями (“двоение”). Лампа неисправности горит. Самодиагностика блока фиксирует коды неисправности 91…94(98), или 231…234(238), или 241…244(248).
  • проверьте исправность цепей катушки зажигания 1(27б) или 2(27в)
  • проверьте исправность и, при необходимости, замените катушку зажигания на исправную. После установки новой катушки проверьте испраность соответствующего силового канала блока управления.

Коды неисправности катушки зажигания 406.3705

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используется две КЗ — одна из них работает с цилиндрами 1 и 4, а вторая — с цилиндрами 2 и 3. Первая из них находится ближе к впускному коллектору, а вторая — рядом с выпускным. Чтобы правильно произвести подключение, низковольтные провода следует подключать парой — те, которые используются для первой катушки (цилиндры 1-4), будут более короткими по длине. Поскольку сами КЗ не полярные, о неважно, к какому именно контакту будет подключен кабель, также не играет роли внутри пары, к какому цилиндру будет подключен провод (автор видео — канал SpawnyXC90).

Как проверить катушку зажигания 406.3705 ?

Когда начинает барахлить катушка зажигания, то это нельзя понять по искре на свече зажигания. Искра может быть очень хорошей. Но при этом будет неисправна катушка зажигания. Дело в том, что срабатывание одного цилинра, даже на холостых оборотах, происходит за долю секунды, за миллисекунды. При оборотах на холостом ходу в 900 об/мин, один цилинр срабатывает за 67 милисекунды. В 1 секунде 1000 милисекунд. Поэтому наш глаз не может уловить пропуск на свече. И нам кажется что катушка зажигания исправна.

Чтобы проверить катушку зажигания на исправность, для начала проведите самодиагностику двигателя. Если на автомобиле не установлен жидкокристаллический дисплей то самодиагностика проводится в следующей последовательности:

Для пуска режима самодиагностики блока управления МИКАС-7.2 замкните на неработающем двигателе перемычкой ХР1 контакты 10 (L-линия) и 12 масса диагностического разъема XS1 (Рис.4.58) и после этого включите зажигание автомобиля.

Для индентификации режима самодиагностики блок управления сначала выводит на диагностическую лампу (Чек) код “012”. Выводится цифра 12 следующим образом: одно включение лампы – первая цифра “1”; короткая пауза и далее два включения подряд, вторая цифра (Цифра 2). Код 12 повторяется трижды. Далее выводится последовательно три серии накопленных кодов неисправностей, разделенных паузами. Затем следует длинная пауза и цикл вывода кодов повторяется снова.

Если в ОЗУ блока управления нет накопленных кодов неисправностей – выдается на диагностическую лампу только серия кодов “012” или “012” и “062”.

Если после запуска режима самодиагностики код “012” не выдается, необходимо проверить правильное положение перемычки ХР1 на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.

Проверка катушки зажигания с помощью Мультиметра

Выше изложенные проверки катушки зажигания можно проводить, как на установленной катушки зажигания на двигателе, так и на снятой с него.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Замена катушки зажигания 406.3705

Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.
Отсоедините клемные колодки низковольтных проводов от катушки зажигания 406.3705

Видео «Инструкция по выставлению зажигания»

Наглядная инструкция о том, как самостоятельно произвести настройку зажигания в Газели, приведена в ролике ниже (автор — канал ГАЗ 3110 Волга).

Источник статьи: http://eldomocom.ru/avto/kak-proverit-svechi-i-katushku-zazhiganiya-zmz-406-405-i-409-inzhektor-ustanovka-i-shema-podklyucheniya
