ЗМЗ-405: технические характеристики

«Сердце» «ГАЗелей» и «Соболей» в 2000-2009 гг.

ЗМЗ-405 – семейство бензиновых инжекторных двигателей Заволжского моторного завода, которое по праву входит в число лучших продуктов этого машиностроительного предприятия. Начав с автомашин Горьковского автомобильного завода – «Волг», «ГАЗелей» и «Соболей» различных модификаций, ЗМЗ-405 на некоторое время пришёлся ко двору для комплектования лёгких грузовиков, фургонов и микроавтобусов Fiat Ducato российской сборки. По типу ЗМЗ-405 любой модификации – это 4-х цилиндровый, 4-х тактный, рядный мотор, с комплексной микропроцессорной системой управления впрыском топливно-воздушной смеси и зажиганием.

Немного об истории моторов ЗМЗ-405

На рынке ЗМЗ-405 дебютировал в 2000 году: этим мотором была оснащена новая «Волга» – ГАЗ-3111. Машина, на которую возлагали большие надежды, получилась чрезвычайно красивой, без сомнения харизматичной, но дорогой и неконкурентоспособной. Всего за три года мелкосерийного производства было сделано всего лишь около пятисот таких автомобилей представительского класса. До полноценного серийного выпуска эта интересная модель, к сожалению, так и не добралась.

Но четырёхцилиндровые рядные моторы ЗМЗ-405 пригодились ОАО «ГАЗ» для «ГАЗелей» и «Соболей» – действительно массовых, «народных» машин, спрос на которые всегда был стабильно высоким. 28 апреля 2004 года ЗМЗ-40522, сделанный для «ГАЗели», стал 13-миллионным двигателем марки ЗМЗ, выпущенным за всю историю предприятия. ЗМЗ-405 ставился на следующие модификации «ГАЗелей» и «Соболей»: ГА3-ЗЗО2, ГА3- 27О5, ГА3-27О57, ГА3-ЗЗО21, ГА3-З221З, ГА3-З221З7, ГА3-ЗЗО2З2, ГА3-2З10, ГА3- 2З1О7, ГА3-2217, ГА3-22177, ГА3-2752, ГА3-27527. Горьковский автозавод стал единственным потребителем двигателей ЗМЗ-405, оставаясь им вплоть до 2009 года.

«Несбывшаяся мечта» – новая «Волга» ГАЗ-3111, первая машина с двигателем ЗМЗ-405.

В это время сложилась, на первый взгляд, парадоксальная ситуация: ГАЗ отказался от моторов ЗМЗ и стал устанавливать на свои автомобили двигатели Ульяновского моторного завода. УАЗ же, наоборот, стал потребителем продукции Заволжского моторного завода, который, как известно, расположен в Нижегородской области. Дело в том, что Горьковский автозавод и УМЗ вошли в состав промышленной группы «ГАЗ», а УАЗ и ЗМЗ – в состав компании «Соллерс».

В сентябре 2009 года было подписано соглашение о проведении работ по адаптации модификации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato. Данные работы были успешно проведены, и в марте 2010 года этому проекту было дано официальное начало. Но потом «Соллерс» перестал собирать «Фиат Дукато» в России, и это перспективное начинание заглохло.

Таким образом, в 2010-е годы без «ГАЗелей» семейство ЗМЗ-405 осталось не у дел. На УАЗы ставятся тоже заволжские двигатели, но другого семейства: ЗМЗ-409.

Происхождение и модификации двигателей ЗМЗ-405

Конструктивно двигатели ЗМЗ-405 были разработаны на базе 406-го семейства Заволжского моторного завода и отличаются от них диаметром поршня (который был увеличен с 92-х до 95.5 мм), более тонкими межцилиндровыми перемычками, наличием прорезей для охлаждения. По сравнению с базовым двигателем ЗМЗ-406, технические мощностные параметры мотора были повышены на 4,8 %, при увеличении рабочего объёма на 7,9 %.

Высота блока цилиндров, шатуны остались такими же. И в целом, по отношению к своему базовому «прообразу», мотор ЗМЗ-405 остался прежним. Но за счёт возросшего объёма увеличилась на 7 л.с. его мощность, соответствующим образом подрос и крутящий момент. Последние модификации семейства ЗМЗ-405 стали соответствовать более современный экологическим стандартам, а в глобальном смысле – это всё тот же самый ЗМЗ-406. На этом же блоке, кстати, был создан ещё один большеобъемный мотор – ЗМЗ-409 – для современных УАЗов.

Модификации семейства ЗМЗ-405:

1. ЗМЗ-4О52.1О – базовый вариант.
2. ЗМЗ-4О522.1О – аналог базового, но соответствующий экологическим нормам Евро-2.
3. ЗМЗ-4О524.1О – аналог 4О522.1О, соответствующий экологическим нормам Евро-3 и предназначавшийся для легковых автомобилей «Волга».
4. ЗМЗ-4О525.1О – аналог базового, соответствующий экологическим нормам Евро-3 и предназначавшийся для лёгких грузовиков «ГАЗель» и «Соболь», с полной массой до 3500 кг.
5. ЗМЗ 4054.10 – экспериментальная турбированная версия двигателя, со стальным коленчатым валом, кованой поршневой группой, интеркулером, СЖ 7.4, мощность 195 л.с., крутящий момент 343 Н.м.

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом.
Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

Блок цилиндров и кривошипно-шатунный механизм

Блоки цилиндров двигателей 4О5-го семейства изготавливаются из высокопрочного серого чугуна, и это, в сочетании с использованием высокоточных методов обработки металлов при его производстве, позволяет в значительной степени снизить возможные деформационные явления в цилиндрах при эксплуатации мотора. БЦ выполнен в виде моноблока с картерной частью, спущенной ниже оси коленвала.

Головка цилиндров выполнена из алюминиевого сплава. Она снабжена двумя впускными и двумя выпускными клапанами на каждый из цилиндров. В верхней части головки цилиндров размещаются 2 распределительных вала.

В блоках двигателей ЗМЗ прежних годов выпуска были предусмотрены 2-х миллиметровые прорези между цилиндрами, специально сделанные для системы охлаждения. Для блока цилиндров двигателя 3М3-4О5 таких прорезей не было предусмотрено. Кроме того, были расширены резьбовые колодцы для болтов крепления головки блока цилиндров.

Поршни отлиты из алюминиевого сплава. Юбки поршней выполнены с бочкообразными вертикальными профилями и микрорельефами, для оптимизации приработок и уменьшения потерь на трение. В поперечном (горизонтальном) сечении юбка поршня имеет форму овала, где больший радиус расположен перпендикулярно оси поршневого пальца. Поршневых колец устанавливается по три штуки на каждый поршень: 2 кольца компрессионных и 1 – маслосъёмное. Поршневые пальцы имеют трубчатое сечение, они из стали, плавающего вида, при работе двигателя свободно вращающиеся в бобышках поршня и во втулке шатуна.

Шатун сделан из стали, кованый, со стержнем двутаврового сечения и продольным отверстием подачи масла для смазывания подшипника поршневого пальца и для охлаждения днища поршня.

Коленчатый вал моторов семейства 3М3-4О5 визуально и в конструктивном плане является идентичным коленвалу двигателей 3М3-4О6. Однако он отлит из чугуна более высококачественной марки – более прочного металломатериала. Его конструкция – полноопорная, с 2-мя противовесами для каждого из кривошипов. Усовершенствованный коленчатый вал позволяет улучшить степень сопротивления центробежным силам и изгибающим моментам в работе.

Система подачи топлива и зажигания, электрооборудование, фильтры

Система подачи топлива в рабочие полости цилиндра реализована в виде распределённого впрыска топливно-воздушной смеси электромагнитными форсунками во впускные каналы головки блока цилиндров. КМСУД – комплексная микропроцессорная система управления двигателем предназначена для управления распределённым впрыском топливно-воздушной смеси и зажиганием.

Система зажигания двигателя 3М3-4О5 имеет микропроцессорное управление углом опережения зажигания. Катушки зажигания – двухвыводного типа, трансформаторного вида. Свечи зажигания используются искровые, с помехо-подавляющим резистором.

Система электрооборудования на данных силовых агрегатах – постоянного тока, однопроводная, в которой отрицательные клеммы источников и потребителей объединены с корпусами двигателей. Номинальное напряжение энергосети равно 12 Вольт. Генератор использован со встроенным выпрямительным блоком и регулятором напряжения. Номинальное его напряжение равно 14 Вольт, максимальный ток отдачи равен не менее 72 Ампер. Стартер — редукторный, с электромагнитным включением дистанционного типа.

Воздушный фильтр применён со сменным сухим фильтро-элементом; масляный фильтр – полнопоточного типа, тонкой очистки, неразборный. Термостат установлен двухклапанного типа, с температурой открытия основного клапана в 82 градуса.

О модернизациях и усовершенствованиях в ходе производства ЗМЗ-405

Как уже было отмечено, в качестве основы для создания двигателя 3М3-4О5 (инжекторного) специалистами Заволжского моторного завода был использован 3М3-4О6 (карбюраторный). В процессе производства моторов 4О5-го семейства предприятием-изготовителем был разработан и внедрён целый ряд инновационных конструкторских решений. В частности, блок цилиндров 3М3-4О5 был облегчен на 1,З килограмма – поредством полного демонтажа системы холостого хода с головки блока цилиндров. Управление этими силовыми агрегатами производится при помощи электронных дросселей.

Данное решение позволяет отказаться от использования некоторых комплектующих, таких, как – дроссельные патрубки, регуляторы холостого хода, воздушные патрубки холостого хода, датчики положения заслонки дросселя.

Инженерами Заволжского предприятия была произведена работа по усовершенствованию термоизоляции двигателей 3М3-4О5. Для усиленной и стабильно надёжной герметичности блока цилиндров армированные прокладки головки блока цилиндров из однослойного без асбестового материала были заменены на двухслойные металлические.

Обновление материалов, с применением современных прогрессивных конструктивных элементов (в частности – пружинящих частей зигзагообразного типа), обеспечивает значительно лучшее уплотнение газовых стыков и каналов системы смазки, а также позволяет улучшить процесс охлаждения мотора.

Толщина прокладки новой конструкции снижена в З раза, относительно изначально применённой мягкой прокладки с металлической окантовкой. Она составляет всего О,5 миллиметра. Это позволяет свести к минимуму необходимость выполнения затягивания болтов, по сравнению с прежними деталями. Что, в свою очередь, предоставляет возможность для снижения деформаций цилиндров при усиленной эксплуатации двигателя.

В двигателях 405-го семейства, которые являются соответствующими экологическим стандартам Евро-З, для вспомогательных агрегатов применяется удлинённый приводной ремень и ролик самонатяжного типа. Расчётный срок службы данного ролика составляет 150 тысяч километров. В двигателях 405-го семейства в значительной степени снижен расход машинного масла и горючего. Данные двигатели характеризуются повышенной надёжностью и долговечностью в работе, превосходя по данным показателям классические советские моторы 3М3-4О6 прежних годов выпуска.

Технические характеристики ЗМЗ-405 в цифрах

• Рабочий объём цилиндров – 2464см3;
• Диаметр цилиндра – 95,5 мм / Ход поршня – 86 мм.
• Степень сжатия – 9,3.
• Порядок работы цилиндров: 1-3-4-2.
• Направление вращения коленчатого вала (со стороны шкива): вправо.
• Мощность номинальная, при частоте вращения 5200 об/мин, брутто по ГОСТу-14846 – 111,8 кВт (152 л.с.)
• Наибольший крутящий момент, при частоте вращения 4200±200 об/мин, брутто по ГОСТу-14846 – 21О,9 Н•м (21,5 кгс•м).
• Минимальная частота вращения коленчатого вала на холостом ходу – 85О об/мин.
• Максимальная частота вращения коленчатого вала – 5700 об/мин.
• Масса сухого двигателя – 197 кг.

Инжекторные двигатели 3М3-4О5 с 2013 года соответствуют уже экологическим стандартам Евро-4 (модификация 40524.1000400-100, 101). Из последних усовершенствований стоит отметить оптимизированные крышки клапанов, зубчатые цепи газораспределительных механизмов и улучшенные системы вентиляции, с отводом газов картерных в ресивер.

Стоимость двигателей ЗМЗ-405

Цена нового двигателя ЗМЗ-40524.1000400 находится в 2019 году в пределах 120 тысяч рублей. За подержанный, после капитального ремонта, 3М3-4О5 просят от 50-ти тысяч рублей.

Источник статьи: http://tractorreview.ru/dvigateli/zmz/zmz-405-tehnicheskie-harakteristiki.html

ЗМЗ начал производство новых бензиновых двигателей Евро-4 для автомобилей «Газель» и «Соболь»

• Обзор 405 двигателя
• Двигатель “ЗМЗ 405″ — Технические характеристики
• Разновидности 405 двигателя
• Характерные черты мотора
• Основные проблемы 405 двигателя

Заводские тяговые установки, производимые в Нижегородской области, известны за пределами страны, весомый вклад внёс двигатель ЗМЗ 405. Будучи ярким представителем обновлённого поколения, агрегат признан в Европе, где эксплуатируется на машине Fiat. В нашем регионе главными заказчиками изделия считаются «ГАЗ», «ПАЗ», и др.

Время показало, что «405» механизм изготовлен с соблюдением установленных стандартов. Мотор надёжен, долговечен, способен выполнять поставленные задачи в сложных ситуациях. Презентация состоялась в «двухтысячном», после чего изделие неоднократно модернизировалось и «доводилось до ума». Работа над ошибками привела к появлению серии модификаций с разнящимися характеристиками. Сегодня агрегат устанавливают на легковые и грузовые машины: Газель, Соболь и др.

Предшественник

ЗМЗ-406 начал серийно выпускаться в 1997 году. Это был первый двигатель производства Заволжского моторного завода с системой впрыска топлива.

Причем он выпускался в двух вариантах – с впрыском топлива и без него. Оснащался обычным карбюратором. Агрегат устанавливался на многие модели Горьковского автозавода, в том числе и на «Волгу». Двигатель был очень популярен, пользовался большим успехом, поскольку сочетал в себе неплохую топливную экономичность, надежность и ремонтопригодность. К сожалению, были и недостатки, в частности проблемы с системой охлаждения. Недоработки накапливались вместе с моральным старением двигателя. В 2000 году был разработан новый агрегат – двигатель ЗМЗ-405.

ГАЗ 33023 Газель-Фермер (выпускается с 1995 года).

Двигатель ЗМЗ 405 2.5 л.

Этот мотор создан на примере 406-го, ЗМЗ 405 был просто «отредактирован».

Осталась одинаковая длина цилиндровых блоков, межцилиндровые перемычки стали намного тоньше, поршень увеличили в диаметре на 3,5 мм. В целом больше ничего не изменилось: блок мотора остался таким же, нет никаких других особых добавлений. Единственное, лошадиных сил прибавилось на 7. И это все, в остальном это старый 3М3 406.

• Цепные гидронатяжители газораспределительного механизма. ГРМ заклинивает, появляется шум, зачастую повреждается сама цепь.
• Перегрев. Часто возникают проблемы с температурой. Нужно проверять радиатор и наличие охлажденной жидкости.
• Течет масло.
• Постоянный стук. Опять же гидрокомпенсаторы, которые рассчитаны на 50.000 км. создают стук.
• Мотор глохнет. Эта проблема появляется обычно из-за неполадки с проводами.

Характеристики мотора

Особенностью этой силовой установки стала шестнадцатиклапанная головка цилиндров с двумя распределительными валами, отдельный впрыск топлива на каждый цилиндр, гидрокомпенсаторы тепловых зазоров в газораспределительном механизме.

Максимальная мощность составляет 140 лошадиных сил при рабочем объеме 2464 куб. см. Ход поршня – 86 мм, диаметр цилиндра – 95,5 мм. Крутящий момент этого двигателя — 214 Нм при 4200 об/мин. Достаточно высокие совокупные показатели обеспечили этой модели высокий успех и популярность. Данный агрегат ставится на «Волги», а также на «Газель», «Соболь» и модификацию «Бизнес». Таким образом, моторы ЗМЗ-405 устанавливаются практически на все современные модели Горьковского автозавода.

Модернизация 405-го

В 2009 году Заволжский моторный завод принял решение о модернизации существующего агрегата. С 2010 года стали выпускаться двигатели ЗМЗ-40522 и ЗМЗ-40524. Они рассчитаны на стандарт выхлопов «Евро-3». Такие двигатели устанавливаются на современный малотоннажный автомобиль «Фиат-Дукато» (касается только российских сборок грузовика). С 2013 года все новые двигатели должны были соответствовать «Евро-3». Поэтому ЗМЗ-405 был еще раз модернизирован под данные требования. В таком состоянии агрегат выпускается до сих пор.

Особенности ДВС после модернизации

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.

Рекомендованные способы тюнинга

Как и всем русским, привыкшим наслаждаться быстрой ездой, заявленной производителем максимальной скорости, развиваемой автомобилем с заводским силовым агрегатом, обычно недостаточно. Для ее увеличения требуется повысить мощность мотора.

Усиление отдачи 405 двигателя можно осуществить тремя способами:

1. традиционным форсированием, заключающимся в проведении огромного количества мероприятий по переоборудованию агрегата. Для увеличения мощности выполняются следующие работы:
   устанавливают активный забор воздуха;
2. камеры сгорания подвергаются специфической доработке;
3. стандартные детали поршневой группы, а также пружины, клапана и валы заменяют модернизированными элементами;
4. совершенствуется выхлопная система.

На выходе получают обновленный двигатель спортивного типа. Мощность возрастает до 200 л.с.;

1. турбированием;
2. комплектацией мотора дополнительным компрессором.

Названия двух последних методов не требуют пояснений, поскольку в них содержится исчерпывающая информация. Установка добавочного оборудования наподобие турбины или компрессора также способствует увеличению мощности.

Модификации

Семейство ЗМЗ-405 — это несколько двигателей, отличающихся только соответствием нормам токсичности.

Существуют следующие разновидности силовых установок:

1. ЗМЗ-40522.10. Токсичность по нормам – «Евро-2». Также устанавливается на «Газели» и «Волги».
2. ЗМЗ-40524.10 и 40525.10 соответствуют нормам выхлопов «Евро-3». Их тоже ставят на автомобили марок «Волга» и «Газель».

Замена двигателя на Газели

Какой лучше мотор поставить, когда «родной» ДВС исчерпал свой ресурс – вопрос непростой, все зависит от того, какие цели ставит хозяин машины. Если хочется сэкономить на стоимости ДВС, лучше поставить на Газель карбюраторный двигатель ЗМЗ-402, у этого варианта есть преимущества:

• по объявлениям и на авторазборках можно найти очень недорого движок б/у в хорошем состоянии;
• мотор не слишком критичен к качеству масла;
• при замене «родного» двигателя такого же типа не нужно ничего переделывать.

Есть здесь и свои недостатки:

• конструкция «четыреста второго» устаревшая, мощность у двигателя небольшая, динамика слабая;
• карбюратор на Газель 402 капризный, сложный в настройке и ремонте, трудно добиться нормального расхода бензина.

Двигатель 4063 отличается высокой надежностью, у него есть следующие преимущества:

• обслуживание и ремонт ДВС обходится очень недорого;
• запчасти всегда имеются в наличии во всех специализированных автомагазинах;
• мотор легко «переваривает» как 95-ый, так и 92-ой бензин.

Основной недостаток у двигателя ЗМЗ-4063 тот же, что и у 402-го – карбюратор на Газель 406 непростой, требует особой настройки. Если автовладелец не хочет много денег терять на топливе, лучше машину перевести на газ.

Двигатель на Газель 1UZ, 2JZ,402 или 405 — какой выбрать? Вся Правда о моторах на Газель

В этом видео узнаете о всех двигателях на Газель

Какой мотор лучше на Газель и другой коммерческой транспорт.

https://www.youtube.com/watch?v=bnEKTw_mO1M JZ в Газель

НЕЛЬЗЯ ставить. В этом видео рассказал как правильно .

Дороже обходится установка на Газель дизеля, но в дальнейшем получится сэкономить на горючем – дизельные моторы меньше расходуют топливо, к тому же они более тяговитые. Японский двигатель на Газели – это хорошо, но установка вместе с ДВС может стоить немалых денег, так как помимо стоимости самих деталей (а часто приходится менять и коробку передач) необходимо вносить изменения:

• переваривать систему выпуска;
• подгонять ДВС и КПП по местам;
• переделывать электропроводку;
• менять патрубки.

Модернизация получается серьезная, и своими руками ее произвести не всегда удается, а в фирмах берут за установку импортного движка немалую сумму.

Двигатель ЗМЗ-405 «Евро-3» и его особенности

Есть несколько особенностей данного силового агрегата:

• Прокладка головки блока – двухслойная, металлическая. Она устанавливается вместо старой, безасбестовой с металлической гибкой окантовкой. В новой прокладке присутствуют специальные пружинящие элементы. Они обеспечивают наилучшее уплотнение стыка головки и блока, препятствуют утечке газов и улучшают процесс охлаждения. Кроме того, новая прокладка имеет толщину всего 0,5 миллиметра. Это в три раза меньше старой.
• Система электронного дросселя на этом двигателе позволила упразднить регулятор холостого хода. Кроме того, такая доработка упростила дроссельный узел. Теперь в нем отсутствует датчик положения заслонки.
• Приводной ремень вспомогательных агрегатов удлинился на несколько сантиметров. Теперь на нем установлен самонатяжной ролик. Производитель обещает пробег около 140 тысяч километров.

Коротко об устройстве силового агрегата

В 2009 году конструкторское бюро заволжского завода приступило к поискам возможностей усовершенствования мотора. Результатом проявления талантов местных инженеров явился обновленный до соответствия уровня требований стандартов Евро-3 двигатель семейства ЗМЗ-405.

Базовым агрегатом для рассматриваемой силовой установки считается мотор 406 серии, изготавливаемый на том же заводе. Новая модель отличается прогрессивными конструкторскими решениями:

1. изготовители предусмотрели снижение массы головки блока цилиндров почти на 1.3 кг за счет полного демонтажа системы холостого хода. Фиксация осуществляется специальными болтами длиной 24 мм;
2. двухслойная конструкция из металла заменила безасбестовый армированный материал с металлическими окантовками, используемый в качестве прокладки ГБЦ. Надежная герметизация газовых стыков, смазочных протоков системы, а также оптимальное охлаждение агрегата обеспечивается благодаря присутствию особых пружинящих зигзагов, не предусмотренных в предыдущих версиях двигателя;
3. заботясь о надежном уплотнении головок и самого блока цилиндров, изготовители оснастили их специальными средствами термоизоляции;
4. применение для управления ДВС электронного дросселя позволило конструкторам избавиться от лишних комплектующих узлов и деталей. Из устройства был безвозвратно удален регулятор холостого хода, оснащенный воздушными патрубками. Подобная участь постигла и дроссельный патрубок в комплекте с показателем положения заслонки;
5. обновленный двигатель 405 Евро имеет удлиненный приводной ремень, дополненный самонатяжным роликом;
6. жесткость блока цилиндров увеличена за счет поперечных прорезей в системе охлаждения;
7. изменение некоторых показателей плосковершинного хонингования цилиндра способствует значительному сокращению расхода смазки на угар.

При изготовлении мотора производители принимали во внимание мировые качественные стандарты, обеспечив свое творение повышенной надежностью. Нормы токсичности выбросов доведены до уровня Евро-3.

Отзывы владельцев автомобилей с двигателем 405-м

Многочисленные отзывы автомобилистов свидетельствуют, что этот мотор весьма надежен и неприхотлив при своевременном обслуживании и качественных расходниках.

При условии хорошего охлаждения он пригоден к эксплуатации в сложных условиях. Однако практически все автовладельцы жалуются на склонность этого двигателя к перегреву. Это, в совокупности с качеством сборки, является главными недостатками 405-го мотора.

Типичные неисправности и проблем

Ввиду того, что этот двигатель – результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.

1. Гидронатяжители цепи ГРМ. Они со временем подклинивают, благодаря чему колебания цепи не гасятся. Это становится слышно по усилившемуся шуму. Башмак хуже натягивает цепь. Со временем последняя может перескочить на зуб, что вскоре приведет к дорогостоящему ремонту.
2. Несмотря на улучшенную прокладку и доработанные каналы блока, мотор все равно склонен к перегреву. Виной этому могут быть термостат или радиатор системы охлаждения.
3. Высокий расход моторного масла может быть вызван двумя причинами. Первое – маслосъемные кольца и сальники клапанов. Вторая причина – это течь в том же месте, что и у ЗМЗ-406 – из-под клапанной крышки. Если быть точнее – в месте прилегания крышки маслоотделительных пластин.
4. Провалы при работе двигателя и неравномерный холостой ход могут быть вызваны работой катушек зажигания. Обычно с их заменой проблема исчезает.
5. Стук в двигателе часто появляется из-за износа гидрокомпенсаторов тепловых зазоров. Их ресурс невелик, около 50 тысяч километров. Если же после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.

Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.

Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».

Автомобиль ГАЗ-2705 — отзывы

В 2007 году с семьей решили покупать автомобиль что б на нем можно было возить товар в магазин. Брать иномарку-очень дорого, но автомобиль нужно было брать 100%. Решили купить газель. В то время она стоила 63000грн. Ну что сказать? Машинка хорошая, до сих пор ездит и редко выходит из строя. Но газель это газель. Шум и дребезжаание при езде раздражает. Что мы только не делали, все равно все стучит. Что сказать по двигателю? Стоит 2.5л инжектор. При полной загрузке машины тянет нормально. Кстати стоит итальянская газовая установка. На холодную заводится без проблем. Недавно просела передняя рессора, это проблема у многих газелей.

невысокая стоимость, дешевое ТО. Гарантия на автомобиль длительная.

Нет обивки и шумоизоляция плохая.

Автомобиль ГАЗ 2705. Наш автопром Нижегородского завода ГАЗ.

Автомобиль решили купить в замену старушки 2008 года. Когда осматривали машину перед покупкой, были удивлены насколько машина стала лучше по сравнению с нашей старой газелью. Новая панель, удобный руль, гидро усилитель руля. Хорошая покраска автомобиля, оцинковка. Нам сделали антикор.

Впечатления от первых двух тысяч километров только положительные. Пока нареканий нет, поломок не было. Расход более чем вменяемый, совсем не так, как пишут в интернете. По трассе примерно 15 литров.

Понравился салон. Сидения мягкие и удобные с симпатичной обивкой. Панель приборов очень удобная и красивая.

Из недостатков могу отметить, что нет обивки в грузовом отсеке и слабая шумоизоляция.

Купили мы ее за 880 тыс рублей. В принципе вполне приемлимая цена.

За время эксплуатации были только текущие ремонты. ну и разумеется расходы само собой.И довольно не дорого даже по сравнению с другими авто.

. Практичная машина, если ухаживать, следить и подмазывать — прослужит долго. Простая по технике. Практически все вопросы кроме мотора можно сделать самому — это как большой легковой автомобиль универсал. Надёжность средняя — конечно что-то ломается, лампочки меняю, расходники меняю, подшипники, зимой 2017/2018 года сделано большое ТО, на сумму порядка 30000 рублей, так что еще поездит.

. Шумоизоляции нет. Кузов слабый железо быстро ржавеет, качество лкп никакое… знаю даже новые автомобили после года эксплуатации все в «рыжиках». Запчасти сейчас продают низкого качества — на какие попадешь. Менял как-то ступичные подшипники- оказались китайское го… но, прошли менее 500 км, загудели- купил подороже, поставил и забыл.

Автомобиль 2001 года, моторчик простой карбюраторный 40260. Машинка семейно-дачно-рабочая (уместится всё). По бензину не прожорливая, по запчастям — вмеру (особых хлопот не доставляла). По дорогам ездит хорошо. Комфорта мало, но ничего не скрипит и не брякает при езде — радует. Это не фэррари и не марсэдес, так что со светофора не ракета. назначение у нее другое. Впечатления от эксплуатации только положительные, своих денег стоит. скоро буду брать новую или годовалую.

Ровно полгода назад купил 7-местный фургон ГАЗ-2705 2002 г.в. Двигатель – ЗМЗ-406. Взял уже с ГБО. Пробег на момент покупки – около 100 000 км. Предыдущий владелец просил за машину 70 000 руб., но в итоге отдал ее за 63 000. На второй день после покупки заменил тормозные диски, колодки и ступичные подшипники. За все заплатил 6000 руб. О комфорте сказать особо нечего – по сути, его здесь нет. В салоне 7 посадочных мест – 3 спереди и 4 сзади. Второй ряд достаточно просторный – в случае чего на нем можно выспаться. Длина грузового отсека – ровно 2 м. На крыше есть багажник, поэтому габаритный груз вожу сверху. Грузоподъемность по паспорту – около 1 т. Но нередко приходится грузить больше, вплоть до 2 т. На трассе комфортная скорость – 100-110 км/ч. Хотя, при желании можно разогнаться и до 140 км/ч. По расходу: с грузом уходит в среднем 17-20 литров газа на 100 км. С управляемостью, в принципе, проблем нет. Дорогу держит нормально. Единственное, когда едешь в горку, сильно падает скорость – порой приходится переключаться на 4-ю. Проехав около 7000 км, залил новое масло, поменял выхлоп и переднюю оптику, перебрал рессоры и рулевое. С тех пор прошло почти четыре месяца и, как ни странно, ничего не сломалось. Что будет дальше, посмотрим.

автомобиля: Цена, ремонтопригодность, объем, неприхотливость, легка в управлении

автомобиля: Валкость, неинформативность рулевого, нет гидроуселителянадежность, шум трансмисии и коробки, расход, стойкость к коррозии, лакокрасочное покрытие.

Автомобиль в общем не плохой, настоящая рабочая лашадка, при этом может использоваться как семейный автомобиль, требует внимания и постоянного ухода.Великоват расход, хотя для такой громадины при её весе оправдан, есть газ.Я доволен.

Более 5 лет, работая на Газели, могу порекомендовать — ГАЗ-2705 с двс-406 карбюратор. Проехал на ней более 350 тыс.км. В дороге ни разу не подвела, хотя ездил на дальняк (3 тыс.км в одну сторону). Двс попался удачный, ни разу не ремонтировал, несколько раз промывал карбюратор из-за нашего «хорошего» бензина, раз поменял сцепления в сборе, поменял шкворня, КПП тоже не делал, менял только сальники на хвостовике. Отношу себя к добросовестным водителям, так как слежу за машиной, вовремя меняю масла, фильтра. Если случается поломка, стараюсь сразу устранить.

К минусам машины Газель можно отнести слабый карданчик рулевого управления (постоянно разбивает), глушители делают одноразовые — на год хватает. Я уже делал так: купив новый, обматывал его нержавейкой или оцинковкой, по бокам прихватывая сваркой. И просверливал дырку на 8 посредине глушака, для стока конденсата.

В этом случае про глушак можно забыть. Ещё постоянно доставала боковая пассажирская дверь, то не закрыть, то не открыть. Регулировки хватало на несколько дней. Конструкторы скопировали её с импортных микроавтобусов, но до ума так и не довели. На иномарках её не надо лупить со всей силы, там дверь притягивается магнитами.

Ну а в целом машина не плохая, запчасти доступны, не дороги, по сравнению с импорт. аналогами. Двс хороший, не прихотливый. Расход не большой: город — 16-17л, трасса — 10-12л. Инжектор -405 уже расход больше, но он и мощней. Зря они сняли эти двигатели с производства, во всяком случае сейчас их на Газели не ставят. УАЗовский мотор, даже инжектор явно слаб и капризен. Об этом многие владельцы говорят.

вместительность, не прихотливая, грузоподъемность.

В эксплуатации была у меня пол года, Газ 2705 цельно металическая, возил в среднем по 300 — 800 кг. каждый день, бывало загружал по 1980 кг, это был максимум, честно сказать еле доехал, ну конечно в силу своего возраста, машина очень часто ломалась, за пол года три раза менял прокладку под блоком, прогорала, хотя не перегревал, ну в целом конечно машинка себя оправдала, хоть и вложил в неё много, но взял с нее гораздо больше, за счет грузоподъемности. Что хотелось бы еще добавить, это по поводу проходимости, ездил по мягко говоря плохой дороге, много раз застревал, но почти всегда справлялся сам, проходимость тоже можно отнести к положителной стороне.

Источник статьи: http://vmyatynnet.ru/avto-rf/zmz-405-otzyvy-vladelcev.html

Технические характеристики ЗМЗ 405 2,5 л/152 л. с

Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

ДВС ЗМЗ 405

Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:

• адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
• форсировка до 152 л. с. для Газели, нормы Евро-2;
• модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
• турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.

При этом объемы силовых приводов всей серии остались неизменными 2,5 л. Конструкция усложнилась относительно ЗМЗ 406, но капремонт своими силами по-прежнему не вызывает сложностей.

По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

Конструкция ЗМЗ 405

Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:

Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;

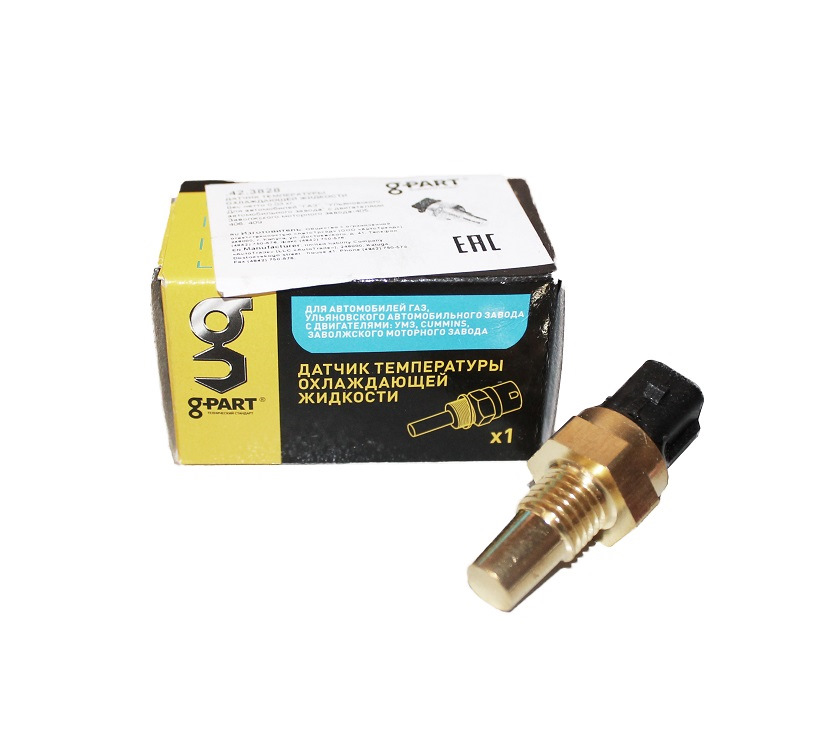

• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндровГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

ГРМ привод

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Список моделей авто, в которых устанавливался

Изначально мотор ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому разные модификации этого поколения силовых приводов ЗМЗ устанавливались на следующие транспортные средства:

• 10 – ГАЗ Волга, Газель;
• 10 – ГАЗ Газель 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
• 10 – Fiat Ducato ГАЗ Волга и Газель;
• 10 – ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
• 10 – инкассаторские и правительственные бронемобили, прочие спецмашины.

Улучшенные характеристики двигателя позволяли использовать его в Volga Siber, однако ГАЗ отказался от моторов ЗМЗ в 2009 году из-за их дороговизны. На УАЗ ставили более позднюю версию 409, созданную на основе 405 мотора.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Схема питания и управления

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

В отличие от 406 версии атмосферные модификации серии 405 не склонны к перегреву.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Источник статьи: http://auto-gl.ru/tehnicheskie-harakteristiki-zmz-405-2-5-l-152-l-s/

405 двигатель ЗМЗ, технические характеристики

Первый ЗМЗ 405 разрабатывался для «Волги» 3111, выпускавшейся Горьковским автомобильным заводом. Машина получилась динамичной и солидной, но серийное производство так и не началось. Однако, 405 двигатель Заволжского моторного завода подошёл к другим моделям ГАЗа, и до сих пор находится в производстве, что говорит о его популярности. Завод разработал несколько модификаций, соответствующих современным требованиям.

Технические характеристики ЗМЗ 405

ЗМЗ 405 представляет собой 4 цилиндровый 16 клапанный агрегат объёмом 2,5 л. Мотор работает на бензине АИ-92, АИ-95, АИ-98. Система впрыска и зажигание ДВС работают под управлением ЭБУ. В последних модификациях установлена электронная педаль газа.

Мощность и крутящий момент двигателя зависят от модификации ЗМЗ 405. Также есть различия в системе управления, вентиляции и конструкционных решениях. В 2008 году агрегат доработали под экологический класс Евро-3, устранив проблемы предыдущих версий.

Блок цилиндров ЗМЗ 405 выполнен из чугуна. Система впрыска горючего распределённая с электромагнитными форсунками. Масло подаётся к трущимся деталям под давлением и путём разбрызгивания. Система смазки автоматически регулирует температуру масла через термоклапан.

Головка блока алюминиевая. На каждый цилиндр приходит по 2 впуска и 2 выпуска. Клапана оснащены гидротолкателями, поэтому регулировать зазоры вручную не нужно. Приводятся двумя кулачковыми распредвалами. Валы приводятся двумя зубчатыми цепями. Привод ГРМ включает:

• звезду коленвала;
• ведомую и ведущую звезды промежуточного вала;
• звезды распредвалов;
• верхнюю и нижнюю цепи;
• гидронатяжители;
• успокоители;
• башмаки натяжения цепей.

Расход топлива зависит от технического состояния мотора, загруженности автомобиля, сопротивления дороги и скорости движения. В среднем на трассе двигатель ЗМЗ 405 тратит от 8 до 15 л бензина на сотню. В городе уходит от 16 до 25 л.

Двигатель ЗМЗ 405, технические характеристики

195/4500 Крутящий момент, Нм/об/мин 214/4000

343/4000 Диаметр цилиндров, мм 95,5 Ход поршня, мм 86 Степень сжатия 9,4 Вес сухого двигателя ЗМЗ 405, кг 184 — 197 Ресурс двигателя, тыс. км 200 — 300
