«Дешевые лошади для 402» или вся правда о карбюраторах. Часть 2

Итак, в прошлой части мы узнали-освежили принцип работы карбюратора и систем. Как и обещал, приведу опыт езды на разных карбюраторах, проведу аналитику + и -. Обращаю внимание, что я провожу аналитику на уровне человека со средними техническими навыками и выражаю сугубо свое мнение.

Для начала напомним себе, что любое техническое изделие — жестокий компромисс. Невозможно сделать все хорошо, возможно лишь улучшить важное за счет неважного.

Кроме этого, любое техническое изделие имеет предназначение. Конечно, можно запаять вилке зубцы и есть ею суп, но зачем, если есть ложка? А как потом такой вилкой есть спагетти?

Что ж, и первым номером в нашей программе будет карбюратор Солекс 21083 (с ним была приобретена машина). Карбюратор давал дикий провал при резком нажатии на газ (видимо УН уже самоубился), при оборотах выше 2400 бензин убывал на глазах. Но тогда я о карбюраторах не знал НИ-ЧЕ-ГО. Вообще. ВОООБЩЕ. Делать нечего — поехал к карбюраторщикам (вроде норм, знакомые ездили). Там конечно же началось «ой, у вас вообще все плохо, только менять, у нас будет дешевле» — классика любого сервиса. И там же меня спросили о компромиссе — ехать или экономить. Душа сказала — «ЕХАТЬ, МАТЬ ТВОЮ!» А кошелек сказал — «Я вам поеду! Экономить!» Мозг выбрал второе и мне поставили «экономичный» карбюратор — ДААЗ 2107. И правда, поехало лучше, машина работала ровно, расход упал литров до 15 в городе. Но выше 3500 мотор вообще не хотел крутиться в принципе. А при езде в диапазоне 2800-3500 расход подлетал до 20-25. И вот тогда я решил: «Больше никого слушать не буду, разберусь как работает и сделаю САМ, как МНЕ надо».

Плюсы Солекса 21083 на 402:
не нашел

Минусы:
Мотор вообще как попало работает, расход нереальный

Вердикт: у этого карбюратора с 402 нет ничего общего, пусть себе и дальше стоит на 1.5л зубилах.

Плюсы ДААЗ 2107:
— Призрак экономии на оборотах до 2000
— Хороший холодный пуск
— Простота конструкции

Минусы:
— Вторая заслонка открывается разрежением. Для родного мотора решение прекрасное, хоть и вызывает сомнение в надежности, но у нашего объем в 1,7 раза больше, и уже на 2200-2400 об. 402 начинает ее открывать, а комбинация жиклеров во второй камере на мощность. Топливному жиклеру плевать — у него линейно растет расход от разрежения, а вот у воздушного — расход падает по параболе, и получается, что уже от 3000 и/или при большой нагрузке — карбюратор дико богатит смесь.

Вердикт: карбюратор от Жигулей, пускай стоит на Жигулях, на 402 моторе не обеспечивается правильная смесь на всех режимах и оборотах. «Моча какая-то» — подумал я и начал думать о замене.

И тут мне попалась статья Мортиса » Дешевые лошади для 402″. У деда в гараже, как на грех, стоял новенький к-135, еще советского производства, с окошком. И понесли Митяя тапки… Все сделал по мануалу (сам в теорию еще только начал вникать). Установил, завел, настроил. Попутно установил новый распределитель, свечи, настроил это все. Конечно, на фоне ДААЗа машина ПОЕХАЛА. До 2500 даже лучше, чем поджатый 406. Но расход не падал меньше 14. На средних оборотах все норм — цвет свечей светло-кирпичный, но покрутив мотор и вывернув свечи — черные, а в глушителе слой сажи с миллиметр. Теории я тогда не знал, жиклеров под рукой не было, и я решил пойти путем слабых духом — купить заводское изделие. Долго решал между 126ГМ/ДААЗ-4178-30 и к-151с. В конечном итоге победил последний.

Плюсы к-135:
— Надежный как табурет и простой по устройству
— Мотор тянет на свои 2,5л и едет на свои 100л.с.
— Съемные диффузоры — можно подобрать конфигурацию под себя

Минусы:
— Расход топлива +2-3л/100
— Танцы с бубном при адаптации (кастрюля не подходит, газ по-другому крепится, подсос тоже, обратку городить из тройника и т.д.) Опять же напоминаю, что я начинающий энтузиаст, и токарки-фрезеровки-Толянасзавода у меня нет, инструмента экзотического тоже нет.
— Танцы с бубном при подборе жиклеров, уровня, настройки

Вердикт: если машина чисто подурковать — круто. Если, как у меня, на каждый день, то установка нецелесообразна. Чудес не бывает, улучшаем динамику на 10%, а расход на все 30%. Если это не смущает — то выбор хороший. Но мне не подходит.

Подвернулся по скидке мне к-151с новой ревизии. Решил поставить. В магазине меня заверили, что все отрегулировано и лезть не надо (ахахаха xD). Поставил. Боже, все по местам, все подходит, лепота. Поехало здорово, мотор работает ровно, как ни едь — свечи белые с едва заметным кирпичным оттенком. Но на холодную не хотел заводиться. Зимой делал искусственное вливание (прям в диффузор бенз наливаешь) и заводишь. И тут я заподозрил, что регулировка наверняка не совсем. Весной машин стал дергаться (ну я уже типа нахватался и понял — УН не работает толком). По итогу: открутился носик УН, носик экономайзера, а регулировка пускового устройства была на самом минимуме — по их же, цуко, мануалу заслонка на полном подсосе должна открыться на 1,5-1,8 мм, а в заводской регулировке я не смог просунуть щуп 0.15. Отрегулировал на 1,6мм, затянул носики, проверил уровень и УН — ну хоть здесь нормально. И о ЧУДО, КАРЛ! заводится с полключика, не глохнет, не дергается как газом не работай. В общем, я считаю, что это лучший выбор для 402 двигателя. Ну и главный вопрос: Скок жрет? Какой расход? Если на заправке не глушить, колонка заправлять успевает? Мерял много раз, выходило всегда одинаково +/-.
Расход:
Городской цикл, спокойная езда в потоке — 12л (95), 12,5 — 13л (92)
Городской цикл, немного шахматишек, скорость 75-80, свободные дороги, быстрые старты — плюс 1-1,5л
Городской цикл, стиль «Тапкавпол» — еще плюс 1л
Трасса, стиль «держу 90-100» — 7л (95), 8-8,5 (92)
Трасса, стиль «обгоняю всех, кто меньше 100 едет, скорость 110» — около 9л (95), 10 (92)

Мне много раз залечивали про карбюраторы с которыми в 9л по городу влетаешь легко. Не верю, я физику знаю очень хорошо. Машина средней аэродинамики, массой 1,5 тонны, объем 2,5л => меньше 12л в городе не будет! Спросите у любого владельца 1.6л иномарки — меньше 9 по городу не едят. Инжекторы, на 200-300кг легче, с хорошей аэродинамикой. Для сравнения: Киа Рио 1.6АТ — Город 9-9.5, трасса 5-8, Поло 1,6 МТ — Город 9-10, трасса 5-8! ЭТО РЕАЛЬНЫЙ ЗАМЕР, А НЕ ВЛАЖНЫЕ ИСТОРИИ. На этом фоне расход Волги в городе 12, по трассе 8 очень хорошо вписывается. Я бы сказал, логично. И я считаю, меньше сделать — только инжектирование.

Плюсы:
— Самый оптимальный компромисс динамика-разгон.
— Все органы управления по штатным местам
— Не надо городить обратку
— Штатная кастрюля.
— Устойчивые холостые
— Смесь правильная во всех режимах и оборотах двигателя.

Минусы
— В большие морозы может подмерзнуть блок ХХ — пропадут холостые, но некритично, ехать то едет, только подгазовывать на светофорах. Было раза 3, температура за бортом ниже -35. До -30 не было ни разу, чтоб замерз.
— Много «лишних» систем. Система рециркуляции отработанных газов — закольцевал — мне нужен надежный танк, поэтому лишняя система — лишние отказы — не надо, система принудительного холостого хода — не цеплял, причина аналогична, да и езжу я в основном по ровной, двигателем торможу редко.

Вердикт: и едем и не едим лишнего, при правильных настройках хорошо заводимся на холодную. Можно поставить ГТЖ пожирнее и будет ехать как эти ваши синхронники, но аппетит будет явно меньше. На этом карбе я и остановился и успокоился за этот узел. Меня он устраивает полностью.

Бонус: Валялся у меня к135 и тут мне попался ушатаннейший к-126г. И тут моя непоседливая голова подумала: А что если сделать себе запасной карбюратор? Решено сделано: поставил к-135 на подошву 126-го (таким образом перешел на последовательное открытие заслонок взамен синхронному). Диффузоры поставил 24*27. Задумка такая — на первой камере экономим, на второй едем. Жиклеры поставил все как у 126ГМ, только топливный второй камере поставил пожирнее. И пришлось УН переделывать на серьгу снизу на валу первичной заслонки и направил только в первую камеру. Поставил. Завел с первого ключика, настроил ХХ. Проехался. Едет чуть лучше, чем на 151с, думал уже оставить его, оставил поездить, чтоб засечь расход — приподнялся на 1-1,5л. Во-первых, вторая камера жирнее, во-вторых УН производительнее. В итоге машина стала разгоняться лучше, чем на 151, но расход не стоит того. Так как на первой камере машина ехала без провалов при температуре 60, то сделал вывод, что «экономичную» камеру можно еще подзажать по топливному жиклеру (240 ->225), а вторую камеру, наоборот нарастить (330->390). Таким образом, надеюсь привести первую камеру к расходу 151го, а вторую чтоб машина могла обогнать, стартануть-встроиться. И пусть лежит, начнет 151й голову парить, поставлю этот, у него уже все приспособлено по органам управления и воздухану.
Плюсы:
— Расход адекватен динамике
— Можно шашечки(экономить), а можно ехать
— ХХ никуда не денутся в любой мороз

Минусы:
— Все же баланс динамика-расход у 151го получше

Вердикт: Отличный карбюратор на зиму/подмену. Но все же по эксплуатационным характеристикам уступает 151му.

В третьей части рискну теоретическими выкладками опровергнуть идею увеличения диффузоров и установки синхронников на СТОКОВОМ моторе.

Источник статьи: http://www.drive2.ru/l/566461519756265517/

Змз 402 и дааз 4178-1107010-30

Всем привет!

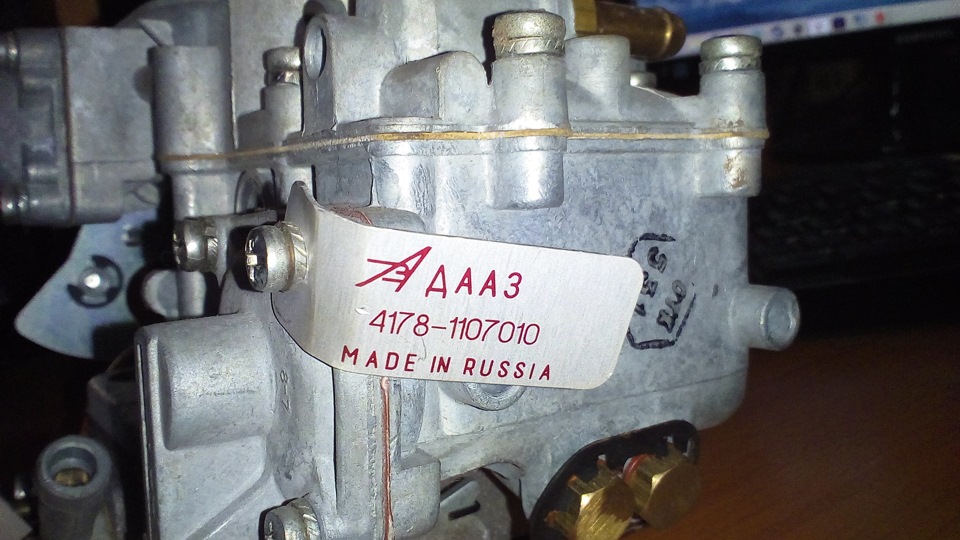

Вопрос простой. Есть волга с 402, и карбюратор дааз 4178-30 от уаза.
Смогут ли они подружиться? И нужно ли что-то переделывать?

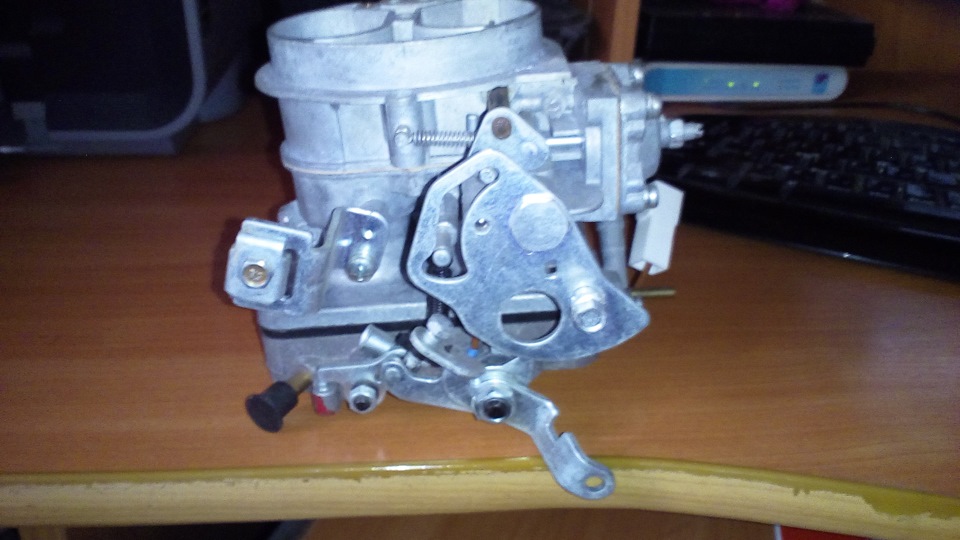

Фото прилагается.

Комментарии 25

4178- 30 вроде для 3х литрового мотора. У него ведь разные диффузоры? Первичный совсем маленький, вторичный больше? И если не секрет, как всё прошло? И как по расходу стало.

Прошло все максимально не в мою сторону( долго думал) продали быстро

А мне бесплатно достался Б/У. Поставил проехал 50км, поменял обратно, не понравился, тяга что то так себе, на разгон тупой стал. Забрал с него только элемент регулировки смеси, на моём резинка на игле износилась из за этого поджирал около 12ти 13ти, теперь всё норм как обычно 10 на 100 в смешанном.

Я себе Weber от ваз-2101 ставил, с расточенными диффузорами(26/27), отличный карб) сейчас хочу 27/30 собрать)

Выкинь его на***
Возьми К126ГМ И НАСЛАЖДАЙСЯ!

Вопрос конечно уже решённый. На ЗМЗ 402 (Волга) обе камеры малый диф 4,5 1 гдс 115-180, тжхх 48 : 2 гдс 117,5-155. Переходной режим 60, ун 45/40. Возд. Заслонка 8 мм, дроссельная заслонка холодный пуск 1,2 мм Свечи 0.9. зажигание +10. Получишь расход город 12л трасса 9 л.

ps. вскрой верхнюю крышку карбюратора и посмотри какой стоит ускорительный насос (см. фото) — с одним хоботком или с двумя и какие циферки на них стоят. кстати воздушный фильтр если тарелка (не кастрюля) то понадобится переходник (на фото отмечен в красном квадрате)

интересные данные, имею карб на своём белом уазе тоже 4178, мотор 417 — 2,5л, что по нему можете подсказать, а то чтото никак не могу норм его отрегулировать как раз по жиклёрам ГДС

…таблицу посмотри, там как раз дано именно на 417 мотор с объемом 2.5 л. Карб именно с последними цифрами сорок — ДААЗ 4178-1107010-40 👍

К сожалению с такими жиклерами у меня 35л на 100км расход, холостой идеальный есть провалы при газовании, трабл если в плюс покрутить расход становится выше 40л, но валит лучше, как будто угла не хватает…

Карбюраторы ДААЗ бывают трех типов:
4178…10 для двигателей объемом 2.4 литра.
4178…30 для двигателей объемом 3 литра.
4178…40 для двигателей объемом 2.4 литра, под тросик (для Волги).
Тема уже подымалась по этим карбюраторам.
Вот ответ уважаемого уазовода на форуме уазбука ру:

Agafon
Senior Member
Уазовод с опытом общения: «…По просьбам форумчан, довольно часто обращающихся ко мне в личку с различными вопросами, касающихся приведения в чувство принадлежащих им карбюраторов ДААЗ 4178, в настоящем посте я попробую свести воедино всю информацию о необходимых переделках, которые позволят с удовольствием пользоваться поименованными выше топливодозирующими устройствами.
Опыт этих переделок накапливался долго и непросто, а необходимые сведения разбросаны на десятках и сотнях страниц этой темы, поэтому собрать их воедину людям, недавно пришедшим на форум и не следивших за их появлением в режиме реального времени, довольно затруднительно. Хотя, на мой взгляд, самостоятельный сбор этих сведений позволяет познакомиться с нюансами, которые, конечно же, не войдут в состав нижеследующего резюме.

РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ
КАРБЮРАТОРОВ ДААЗ 4178
ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л

ГВЖ1 = 1,32мм (+/- 0,01мм)
Это самый важный параметр, определяющий работу 1 камеры карбюратора. Отклонения от указанных размеров влекут за собой незамедлительное ухудшение работы устройства.

ГТЖ1 = 1,12мм (диапазон 1,11 – 1,14 мм)
Накопленный на сегодняшний день опыт свидетельствует о том, что диаметр 1,12мм является оптимальным, хотя каждый конкретный двигатель может потребовать применения жиклеров из указанного диапазона.

ГВЖ2 = 1,43мм (диапазон 1,32 – 1,45мм)

ЖИКЛЕР ХХ = 0,48мм
Для стабилизации ХХ также необходимо рассверлить отверстие под иглой регулировки состава смести до диаметра 1,8-1,85мм.

УСКОРИТЕЛЬНЫЙ НАСОС
Необходимо заглушить носик УН, который подает топливо во 2 камеру. Его можно просто заплющить. Увеличивать диаметр трубки, подающей топливо в 1 камеру не нужно.

Данная модель карбюратора укомплектована жиклерами, которые все могут быть пересверлены в необходимые диаметры. Необходимости в покупке дополнительного ремкомплекта нет.

ДААЗ 4178******30
Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10 за исключением:

— ГТЖ2 = 1,28мм
Должен, правда, сказать, что этот диаметр для тех, кто любит погорячее. Спокойные люди найдут удовлетворение и с диаметром 1,26.
— обязательно надо заделать любым доступным способом (заклепать; запаять и пр.) отверстие в дроссельной заслонке 2 камеры карбюратора.
Без этого будет невозможно добиться сколь-нибудь вразумительного/регулируемого холостого хода.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.

Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10, но

— карбюратор штатно укомплектован жиклером эконостата повышенной (по сравнению с двумя предыдущими моделями) производительности, что после установки переделанных жиклеров влечет за собой переобогащение (сопровождаемое черным дымом) смеси на оборотах двигателя свыше 3 800 об/мин. Поэтому на машины с военмостами данную модель карба лучше не ставить
Более подробно об этом аспекте можно прочитать здесь —
forum.uazbuka.ru/showthread.php?t=336&page=19 — пост 1177.

Также, чтобы понятие «3800 об\мин» стало бы более осязаемым, скажу, что такие обороты имеет двигатель на машине с военмостами, когда на 3 передаче достигается скорость в 76км/час.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.
____________________________________

Указанные параметры жиклеров могут быть достигнуты двумя способами:

1. Сверление специально подобранными сверлами.

2. Проливкой на самостоятельно изготовленном стенде.
Прочитать об этом методе, а также познакомиться с таблицей соответствия диаметров и пропускной способностью можно тут
forum.uazbuka.ru/showthread.php?t=57305&page=5

3. Самым удобным ремкомплектом-донором жиклеров для переделки является набор для Солекс 21073.
Обратите внимание на наличие воздушных жиклеров в этом комплекте, а то в последнее время пошла мода (в Москве) не вкладывать воздушные жиклеры с трубками в ремкомплект. Также в последнее время в этом ремкомплекте пошли воздушные жиклеры (ВЖ1) с диаметрами, которые превышают (хоть и не намного) необходимый для нас. Эту проблему можно решить путем перестановки самих жиклеров на воздушных трубках. Иногда, правда, они сниматься не желают.

Источник статьи: http://www.drive2.ru/c/554501307147223479/

ГАЗ Клуб сообщество

Газель, газ форум, газ клуб, ремонт газели, автомобиль газель

Карбюратор Солекс на ЗМЗ 402

Непрочитанное сообщение ГАЗ » 16 апр 2015, 10:02

Карбюратор Солекс на 402 двигатель

Приветствую всех читателей этого блога! Сегодня речь пойдет о дароботке впуска двигателя 402 (Волга, ГАЗель), точнее о недароботке Волговского карбюратора “Пекар” К-151 именно это стало причиной сего апегрейда, а именно:

К-151 обладает следущими минусами:

1) Очень большой расход топлива – где-то примерно 25 литров на 100 км пробега и это при почти новой поршневой системе двигателя.

2) Жесткая и неуверенная работа ДВС – то есть постоянные расколбасы, прыгающие обороты, провалы и т.д.

3) Болезнь этих карбюраторов – подклинивание заслонки вторичной камеры в самой нижней части карбюратора

4) Не поддается ремонту – после установки ремкомплекта почти всегда становится только хуже

5) Малый ресурс этого девайса примерно 40 000 – 60 000 пробега
Пожалуй достаточно отрицательных факторов чтобы отправить на помойку К-151. Я долго не думал прежде чем начать установку карбюратора солекс на 402 двигатель. Солекс – это карбюратор устанавливаемый на автомобили семейства ВАЗ, мне достался солекс для ваз 21073.

Солекс и к-151 многим отличаются, во первых к-151 куда больше чем его коллега солекс и соответственно все крепежи у них разные, так что придется подгонять Солекс под размеры впускного коллектора 402 двс. Для начала рассверливаем отверстия и примеряем карбюратор, после того как он без проблем встал на место, ставим между коллектором и карбюратором 2 прокладки металлоасбестовые купленные ранее… Поставили, затем нужно будет приколхозить тросик педали газа, так как на солексе стоит бобышка на которую одевала пластиковая хрень, нам этот вариант не подходит по двум причинам: у нас тросик а не тяги, карбюратор стоит другой стороне и соответственно привод заслонок вращается в другую сторону от тросика. Снизу привода есть дырочка, именно к ней я и приколхозил тросик газа. Далее одеваем все шланги и трубку идущую с трамблера… Теперь проблема будет с воздуханом – так называемой “Мантоваркой” он конечно же не подойдет, нужно будет делать переходник. Переходник я сделал из куска алюминия толщиной 1.5 мм мерил карб и вырезал необходимые отверстия, – в результате “мантоварка” встала как родная. Да и еще, для того чтобы работала система холостого хода кидаем + на контакт электромагнитного клапана хх на солексе, + можно взять на камутаторе иначе клапан будет постоянно работать(

Карбюратор Солекс на ЗМЗ 402

Непрочитанное сообщение ГАЗ » 16 апр 2015, 10:39

Карбюратор Солекс на ЗМЗ 402

Непрочитанное сообщение ГАЗ » 17 апр 2015, 22:25

Карбюратор Солекс на ЗМЗ 402

Дык а чего спорить то? Чего я карбюраторов не видал? Я уже писал выше,что такие карбюраторы существуют и даже можно купить новый,именно под 402-й и 421-й-трех литровый.Но они не от семерки Хотя выглядят так же. Читайте сами,коли не лень.Я теории не люблю,сугубо практик я ставили мы в свое время эти карбюраторы и даже ездили,но они уже не «семерошные» были http://www.gazclub.ru/faq/materials/ant . solex.html Карбюратор Solex на двигатель ЗМЗ-402.10: есть ли смысл?

Скажу сразу – все нижесказаное есть мое сугубо личное мнение, составленное на основе изучения литературы (в частности книг В.И.Ерохов «Карбюраторы легковых автомобилей. Устройство и эксплуатация». М.: Транспорт, 2000 г. и В.Э.Виколайнен, Ю.В.Галышев, Л.Е.Магидович «Системы и процессы топливоподачи двигателей внутреннего сгорания». СПб.: Изд-во СПбГТУ, 1999 г.)

Я не собираюсь с кем либо спорить по этому поводу, просто хочу изложить аргументы, которыми лично я руководствовался при выборе карбюратора.

1. Что из себя представляют «волговские» солексы

Начнем с того, что Дмитровградский АвтоАгрегетный Завод (ДААЗ) не выпускает «Солексов» для двигателей ЗМЗ. Единственный карбюратор, выпускаемый заводом для двигателей объемом 2.5л – ДААЗ-4178. Предназначен он для УАЗовских двигателей УМЗ-417, хотя планируется выпускать и «волговскую» версию под 402-й двигатель – ДААЗ-4178-40, но пока что в продаже ее никто не видел.

Некотрое время назад на ДААЗе выпускались карбюраторы ДААЗ-2410, но это были мелкосерийные экземпляры, не более 100шт в месяц и в настоящее время их выпуск прекращен.

Те же карбюраторы, что предлагаются в магазинах под видом ДААЗ-3110, ДААЗ-31029, ДААЗ-2410 и иже с ними есть не что иное, как переделаные в кустарных условиях под «волговский» воздушный фильтр и привод дроссельной заслонки другие модели. Узнать точно из чего переделан конкретный экземпляр карбюратора несложно – на корпусе всегда есть отливка с номером модели. Как правило, это карбюратор ДААЗ-21073 для «Нивы» ВАЗ-21213 с двигателем объемом 1.7л, хотя мне попадались и экземпляры, переделанные из ДААЗ-21412 (для М-21412 с двигателем УЗАМ-331 объемом 1.5л).

Под «геометрией» в данном случае понимается конфигурация больших диффузоров карбюратора, влияющая, во-первых, на сопротивление потоку на впуске (ограничивающая максимальный расход воздуха через карбюратор), и, во-вторых, на скорость входящего потока и разряжение в малых диффузорах (влияющее, в свою очередь, на состав смеси).

В данном случае мы можем рассматривать двигатель как поршневой насос определенной производительности (зависящей от диаметра цилиндра, хода поршня и скорости вращения коленвала), на входе которого установлена дроссельная шайба (большой диффузор карбюратора). Из равенства расходов воздуха через диффузор и производительности насоса (при условии неразрывности потока, естественно) получается такая вот формула для рассчета необходимого диаметра большого диффузора:

где D — диаметр цилиндра, Wд — скорость в диффузоре, Cm — средняя скорость поршня, h v — коэффициент наполнения цилиндров.

Попробуем перекомпановать данную формулу так, чтобы все, относящееся к геометрии двигателя и карбюратора оказалось с одной стороны, а все остальное – с другой. В результате получим:

Теперь прикнинем, что получится при установке карбюратора ДААЗ-21073 на «родной» двигатель (автомобиль Нива ВАЗ-21213 с двигателем 1.7л) и на двигатель ЗМЗ-402.10.

Обороты макс. мощности, rpm

Средняя скорость поршня в цилиндре при оборотах макс. момента, м/сек

Средняя скорость поршня в цилиндре при оборотах макс. мощности, м/сек

Итого, учитывая, что диаметр большого диффузора у карбюратора ДААЗ-21073 равен 24 мм, получаем:

Отношение скорости потока в диффузоре к коэффициенту наполнения цилиндра

при оборотах макс. момента, м/сек

при оборотах макс. мощности, м/сек

Как видим, отличия существенные – для двигателя ЗМЗ-402.10 отношение скорости потока в диффузоре к коэфф. наполнения цилиндров на 8.8% выше при оборотах максимального момента и на 20.2% выше при оборотах масксимальной мощности, чем для «родного» для этого карбюратора двигателя ВАЗ-21213. Для сравнения – диаметр диффузоров карбюратора ДААЗ-21073 равна 24/24мм (первая/вторая камеры), ДААЗ-21412 – 21/23мм, К-151 – 23/26мм, ДААЗ-4178 – 24/28мм.

В результате получим большую скорость потока в диффузоре, но, поскольку с увеличением скорости растет гидравлическое сопротивление диффузора, то кроме увеличения скорости потока получим, также худшее наполнение цилиндров. Второе явно не есть хорошо, но и увеличение скорости потока против той, на которую рассчитывался карбюратор тоже плохо т.к. приведет к увеличению разряжения в малых диффузорах, что само по себе не есть хорошо. Впрочем, речь об этом пойдет ниже.

3. Характеристика карбюратора

Важнейшим параметром карбюратора является приготовляемый им состав горючей смеси, характеризуемый коэффициентом избытка воздуха a . Он представляет отношение действительного количества воздуха (Gв), приходящегося на 1 кг топлива (Gт), к теоретически необходимому его количеству l0 для полного сгорания 1 кг топлива:

Численное значение а может быть как больше 1 (смесь переобедненная), так и меньше 1 (смесь переобогащенная). Приготовление состава горючей смеси простейшим карбюратором в зависимости от расхода воздуха Gв показано на рисунке. На малых нагрузках (степень открытия дроссельной заслонки менее 50%) горючая смесь чрезвычайно обеднена (кривая 1), а на средних и больших нагрузках (свыше 50%), наоборот, обогащена. Основной причиной такого характера изменения состава горючей смеси является непропорциональное изменение удельного расхода воздуха и топлива в зависимости от разрежения. Так, при изменении разрежения в диффузоре удельный расход воздуха практически не изменяется, а удельный расход топлива изменяется пропорционально разрежению. Вследствие этого при больших расходах воздуха удельный расход топлива возрастает более интенсивно. Кроме того, обеднение горючей смеси на малых нагрузках обусловлено также и тем, что относительные затраты энергии на подъем топлива к распылителю по сравнению с высокими нагрузками существенно больше.

Даже если простейший карбюратор на малых нагрузках отрегулировать на приготовление смеси необходимого состава, то при переходе к большим нагрузкам горючая смесь чрезвычайно переобогатится и будет находиться даже за пределами воспламеняемости. Если же карбюратор отрегулировать на необходимый состав горючей смеси при работе двигателя на больших нагрузках, то при переходе к малым нагрузкам горючая смесь будет сильно обеднена и окажется за пределами воспламеняемости.

Состав горючей смеси имеет важное практическое значение для эффективного протекания рабочего процесса. Для обеспечения нормальной работы двигателя на различных режимах карбюратор должен приготавливать горючую смесь оптимального состава (кривая 2). Простейший карбюратор (кривая 1) не обеспечивает требуемого состава горючей смеси (кривая 2) во всем диапазоне работы двигателя.

Если карбюратор на малых нагрузках отрегулировать на смесь оптимального состава (a оп), то при переходе к большим нагрузкам она неизбежно переобогащается, превышая предел воспламеняемости. Если карбюратор отрегулировать на a оп для работы на больших нагрузках, то при переходе к малым нагрузкам горючая смесь будет чрезвычайно обеднена и окажется также за пределами ее воспламеняемости.

Для обеспечения нормальной работы двигателя идеальный карбюратор должен приготавливать горючую смесь оптимального состава (кривая 2). Участок кривой 2 А—Б соответствует работе двигателя на режимах XX и малых нагрузок при минимально возможном расходе топлива. Участок Б—В характеризует переход с экономичной регулировки карбюратора на мощностную, характерную для полного открытия дросселя (кривая 4). Кривая 4 обеспечивает оптимальное изменение а при работе двигателя по внешней скоростной характеристике (ВСХ).

При пуске и прогреве холодного двигателя в связи с конденсацией части бензина и образованием пленки топлива на холодных стенках впускного тракта и цилиндров горючая смесь должна быть настолько богатой, чтобы она обеспечивала достаточное количество испаренного топлива для надежного воспламенения.

При низкой частоте вращения коленчатого вала на режимах XX или малых нагрузках количество горючей смеси невелико, а относительное количество остаточных газов возрастает. Горючая смесь в этом случае горит крайне медленно, двигатель работает неустойчиво, поэтому горючая смесь должна быть обогащенной (a 1,0), что обеспечивает наименьший расход топлива в эксплуатации. При полных нагрузках для достижения максимальной мощности горючая смесь на участке полных нагрузок (80—100 %, кривая 2) должна иметь обогащенный состав.

При резком увеличении нагрузок от минимальных до максимальных горючая смесь кратковременно должна быть обогащена. Сопоставительный анализ кривых 1 и 2 показывает, что простейший карбюратор не обеспечивает требуемого состава горючей смеси на различных режимах работы двигателя.

В наибольшей степени этому требованию отвечает участок мощностного состава горючей смеси на кривой 3, представляющей собой дроссельную характеристику реального карбюратора.

На практике состав горючей смеси выбирают с учетом удовлетворения требований к мощностным, экономичным и экологическим показателям автомобиля. Теоретическое (расчетное) количество воздуха, необходимое для полного сгорания 1 кг топлива, l0 = 14,02 — 14,7 кг/кг и зависит от его химического состава. Типичная закономерность влияния коэффициента а на показатели работы двигателя приведена в таблице.

Бесперебойная и эффективная работа двигателя обеспечивается в узком диапазоне изменения a от 0,8 до 1,10. При максимальном коэффициенте a м состав смеси соответствует его верхней границе предела, а экономичный — нижней.

Источник статьи: http://gaz-autoclub.ru/viewtopic.php?t=1635

402 двигатель карбюратор от уаз на волгу

Сообщение Mortis » Вт июн 26, 2012 15:23 pm

Статья для тех, кто уже знаком с основными принципами карбюрации.

У многих чешутся руки воткнуть на движок что-нибудь этакое, дабы получить улучшение каких-нибудь характеристик. В принципе желание похвальное т.к. родные карбюраторы, похоже, проектировали тайно внедренные не завод диверсанты. Но мало кто знает что именно нужно втыкать и почему, поэтому нередки попытки поставить, например, на 2.5-литровый движок карбюратор от 1.6-литрового — со всеми вытекающими. Здесь я буду собирать список моделей, установив которые на ЗМЗ-402 можно реально получить выигрыш в мощности или же экономичности — а может и по обоим параметрам. Большинство из них достать будет крайне проблематично т.к. карбюраторная эра в Европе закончилась более двадцати лет назад, но мало ли кому что попадется. Если искать целенаправленно, то за месяц-другой вдумчивого мониторинга avito.ru и других подобных ресурсов, думаю, вполне реально выудить себе пару-тройку интересных моделей.

Для начала лирическое отступление: каким вообще требованиям должен соответствовать прибор для нашего движка? Основной параметр — диаметры больших диффузоров: именно они, являясь самым узким местом в карбюраторе, определяют сколько воздуха движок сможет всосать за такт и тянут за собой все остальные калибровки. Если диффузоры будут слишком узкими, то создадут слишком большое сопротивление на пути потока, что не сможет не отразиться на наполнении цилиндров на высоких оборотах. Хотя на низах движок будет тащить как трактор. Если слишком широкими, то мотор, наоборот, потеряет тягу на низах, вплоть до появления провалов. Надо отметить что нам в основном придется сталкиваться с первым случаем: слишком узкими дифы бывают без всяких дополнительных условий и это не лечится. В обратной же ситуации возможны варианты т.к. значение имеет не сам по себе диаметр, а величина и скорость появления разрежения у топливного жиклера. Каковые еще зависят от диаметра дросселя, конструкций малого диффузора и переходной системы, а также то того, какая это камера по счету. Плюс, в каких-то пределах, недостаток разрежения можно компенсировать увеличением топливного жиклера. Иными словами, вряд ли можно сказать, что БД такого-то диаметра для нас однозначно велик: возможны нюансы, зависящие от конструктивных особенностей конкретного карбюратора. Наконец, бензиновых движков с диаметром цилиндра сильно больше нашего в мире настолько мало (на память приходят только древние Land Cruiser), что вероятность нарваться на карб от такого практически равна нулю.

Так сколько вешать в граммах? Это опять же много отчего зависит. Для начала можно ввести точку отсчета в виде штатных пекаровских моделей с диффузорами 24мм в первой камере и 26мм во второй. Это однозначно мало, т.е. установка любого более свободного карба (в разумных пределах) приведет к росту мощности. Дальше начинаются нюансы: чем больше вакуум в коллекторе в момент начала открытия дроссельной заслонки, тем большего диаметра диффузор мы может «прососать» без негативных эффектов. Максимальное разрежение там имеет место на холостом ходу, поэтому преимущество будет иметь та камера, которая открывается первой. Вторая же через какое-то время открывается уже при частичном вакууме, что ограничивает максимальный диаметр диффузора и предъявляет дополнительные требования к диаметру дросселя (у «последовательных» моделей заслонка второй камеры обычно больше) и конструкции переходной системы.

Тем не менее в целях экономии топлива все «последовательные» карбы спроектированы строго наоборот: в первую камеру ставят маленький диффузор, а потом изворачиваются как могут со второй, чтобы нормально запустить ГДС с большим диффузором в частичном вакууме. К сожалению нельзя изворачиваться до бесконечности, поэтому «последовательные» модели обычно ограничены по суммарному сечению диффузоров [точнее чисто физически изворачиваться можно довольнго долго, но это сильно удорожает конструкцию карба, поэтому производители обычо предпочитают зажимать дифузор]. То есть не позволят нашему движку дышать полной грудью и одновременно хорошо тянуть на всех режимах.

«Синхронные» модели хорошо тянуть на всех режимах не пытаются (хотя таки нормально тянут на большинстве), зато вдохнуть движку позволяют от души. Обе камеры открываются при максимальном вакууме, что позволяет успешно «прососать» диффузоры бОльших диаметров.

Итого: для «последовательных» карбов, по всей видимости, оптимальной конфигурацией диффузоров будет 26мм + 28мм. Если меньше, будет ехать лучше чем в стоке, но хуже чем могло бы. Больше — возможны проблемы при открытии второй камеры (которые можно попробовать вылечить увеличением топливных жиклеров).

Для «синхронных» верхняя планка ограничена только здравым смыслом. Чисто геометрически пропускная способность впускного канала коллектора соответствует диффузорам 28мм + 28мм, дальнейшее увеличение уже не дает прироста мощности. Но само по себе оно возможно: на данный момент успешно, т.е. без артефактов в разгоне, обкатана конфигурация 31мм + 31мм (серьезно модифицированный к-135).

Какую схему выбрать? Последовательная, при указанных сечениях, дает ровный момент во всем диапазоне (это может быть важно джиповодам — по грязи внатяг лазить), экономична в городской тошниловке, но обрезает движок «сверху» и в целом ограничивает момент \ мощность. На мощностных режимах расход повышенный.

Синхронная дает более мощный приход в чуть более узком диапазоне, в целом смещенном «вверх» и с пиком в районе 3500. Также хороша тяга на холостых (система ХХ выходит в обе камеры), а вот от 1000 до 2000 может наблюдаться некоторая просадка момента (зависит от устройства переходной системы конкретного карба). Схема экономична на мощностных режимах (особенно заметно на Газелях), но серьезно проигрывает последовательной в пробках т.к. при подвижках переходная система тоже отрабатывает сразу в двух камерах.

Если у кого есть карбюратор из списка и есть возможность замерить резьбы на жиклерах — пишите мне в личку или в анкету, буду очень благодарен.

1. к-135 \ к-126Б
Самая хорошо исследованная альтернатива штатному карбюратору, жиклеры подходят от «легковых» 126-х, а главные и от 151-х. Штырит хорошо, но есть пара недостатков, делающий 135-й непригодным для серьезных (околоспортивных) покатушек: широкая поплавковая камера и подвешенный консольно поплавок. Из за этого карб переливает в правых поворотах и беднит в левых.

— На каких машинах использовался: ГАЗ-53, ГАЗ-66, ГАЗ-3307, ПАЗ.
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: 11мм \ 4.5мм
— Диаметр дросселей \ смесительных камер: 2 х 34мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да \ да

Резьбы жиклеров:

ГТЖ — M6 x 0.75
ГВЖ — M10 x 1.0
ТЖХХ — M6 x 0.75
ВЖХХ — M6 x 0.75

2. к-88 с любыми буквами и без оных \ к-90
к-90 отличается наличием ЭПХХ. Штырит еще лучше чем с к-135 по причине бОльших проходных сечений, при этом поплавок подвешен по центру и боковых перегрузок не боится. Минус в том что половина жиклеров ни с чем не совместима (вторая совместима с озонами и, возможно, с веберами), надо запаивать и сверлить.

— На каких машинах использовался: ЗИЛ-130, ЗИЛ-433110, ЛАЗ-695.
— Диаметр больших диффузоров: 2 х 29мм
— Диаметр малых диффузоров \ эмульсионных каналов: 8.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 х 36мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да (по аналогии с к-135) \ да

— Резьбы жиклеров:

Европейские \ японские синхронные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Weber 38\38 DGAS (DGES)
Предпоследняя буква кодирует тип автоподсоса: Тосольный (А) или электрический (Е). Встречаются незаводские переделки на ручной. В отличие от отечественных синхронников, у буржуйских заслонки открываются навстречу друг другу, что выражается в более равномерном распределении смеси по трубам коллектора.

— На каких машинах использовался: Ford V6 2.8, 3.0 (Granada, Capri, etc.)
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 4мм
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ: М5 х 0.75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

Еще несколько ремкомплектов, а также любая деталь карба по отдельности доступны через Экзист по этому списку номеров .

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 28мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

не нашел, что-то должно подходить из 35-го (прокладки можно подогнать)

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм (есть версия 2х25мм от Granada 2.3, такой ставить смысла нет)
— Диаметр малых диффузоров \ эмульсионных каналов: 10.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

Meat & Doria: S34G
Pimax: 22561
Ford original: 6124158 От какой именно модели этот комплект выяснить не удалось.

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров . Кроме жиклеров, т.к. тоже не написано что за карб: придти может любой из трех вариантов.

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

1. к-114
Карбюратор четырехкамерный, соответственно требует переходника 4 ->2 для установки на 402-й коллектор. От аэродинамических качеств этого переходника и будет зависеть полученная прибавка мощности. Как вариант — переварить коллектор как у Сингуринди в книге. Карб крайне труднодоставаемый и крайне недешевый, подходят ли от чего-нибудь еще жиклеры неизвестно, ремкомплекты в природе отсутствуют. В общем специально за ним гоняться смысла никакого, разве что нахаляву достанется.

— На каких машинах использовался: ГАЗ-14, ГАЗ-31013.
— Диаметр больших диффузоров: 4 х 25мм
— Диаметр малых диффузоров \ эмульсионных каналов: 9мм \ ?
— Диаметр дросселей \ смесительных камер: 4 x 33мм
— Требуется ли доработка \ замена жиклеров: да \ да (где искать жиклеры на данный момент никто не знает, поэтому меняют диффузоры, подгоняя разрежение)
— Резьбы жиклеров:

Европейские \ японские последовательные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Zenith 35\40 INAT
Эту модель использовали практически все немецкие производители, поэтому в одном корпусе можно встретить множество разных комбинаций диффузоров. На наших нижневальнках с достаточной долей вероятности будут работать все кроме самого затычного варианта от Peugeot 504 (22+28).

— Диаметр больших диффузоров:

MB 230, 250, 280 — 24+28
Opel 1.9, 2.3, 2.8 — 22+32\ 24+32 \ 26+32
BMW 2.5, 2.8, 3.0, 3,3 — 24+30

— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 35 + 40 \ 42мм
— Требуется ли доработка \ замена жиклеров: неизвестно

На этом сайте есть любая мыслимая информация.

2. Weber 32\36 DG*V \ DF*V
Та же история с буквами и подсосом, если буквы нет — подсос ручной. Сравнительно распространенный карб, практически любую информацию можно нарыть у некрофордоводов.

— На каких машинах использовался: разные форды , Fiat 131 1.8 & 2.0, какие-то Renault тех же лет с тем же объемом.
— Диаметр больших диффузоров: 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 3.5мм + 3.5мм
— Диаметр дросселей \ смесительных камер: 32 + 36мм
— Требуется ли доработка \ замена жиклеров: да (рассверлить крепежные отверстия) \ нет
— Резьбы жиклеров:

ГТЖ: М5 х 0.75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

3. Weber 30\34 DFTH (DFTA)
Серия DFT имеет такой же консольно подвешенный поплавок, как на нашем к-135 — и те же проблемы при быстром прохождении поворотов.

— На каких машинах использовался: двухлитровые форды
— Диаметр больших диффузоров: 25 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 30 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров .

— На каких машинах использовался: Peugeot 405 1.9, Citroen BX19 TZS
— Диаметр больших диффузоров: 25 + 27мм или 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

PSA original: 1417 N4
Pimax: PXS2551

Также доступны через Экзист некоторые детали карбюратора по отдельности по этому и этому спискам номеров.

6. Pierburg 34\34 2B2 . 2B7
Карбюраторы этой серии отличаются друг от друга в основном тарировками и количеством навесных систем, основа одна и та же. Версий с электрическими разъемами на корпусе (в частности 2BE) лучше избегать.

— На каких машинах использовался: Audi 80 \ 100, VW Jetta \ Passat \ LT, Volvo 740, BMW E21 \ E30.
— Диаметр больших диффузоров: 24 + 28мм или 28 + 30мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 32мм+34мм или 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Ремкомплекты:
Универсальные, т.е. без жиклеров.

Источник статьи: http://gaz-24.com/forum/viewtopic.php?t=79174

Какой карбюратор поставить на газель с 402 двигателем

К тому же, желание сэкономить также не оставляет отечественных автолюбителей: овес (бензин) нынче дорог – не укупишь, а от хорошего карбюратора многое зависит в контексте расхода топлива.

Какой карбюратор поставить на 402 двигатель Волги, безусловно, придется решать именно вам, если вы уже решились разобраться с данной проблемой и апгрейдить любимую машину. Но перед этим увлекательным занятием стоит, наверное, задуматься и над тем, какие задачи хотите вы хотите поставить перед собой и перед ней, чтобы поэтапное достижение цели не превратилось в бессмысленное копошение над металлическими и механическими узлами.

Постановка задач

Конечно же, расход топлива может зависеть от многого: даже от давления в колесах, качественного или контрафактного залитого в моторный отсек масла, исправности самого движка. Но самое главное воздействие на данные оказывает все же карбюратор.

В первую очередь от него (а также от его правильной регулировки) во многом будет зависеть то, насколько прожорливым аппетитом будет обладать машина. И если вы ставите перед собой задачу снизить расход бензина, то именно смена карбюратора на более продвинутую модель поможет вам выполнить ее.

Совместимость

А как же обстоят дела с таким важнейшим показателем, как совместимость, спросите вы? Почти что все карбюраторы (двухкамерные) и отечественные, и многие зарубежные, могут быть взаимозаменяемы и совпадают по многим своим параметрам и размерам соединения. По мнению спецов, на Волгах вполне могут успешно функционировать и жигулевские (к примеру, ДААЗ-2107

), и газовские (
К-151
и
156
), и азлкашные. Будет, безусловно, наблюдаться разница в работоспособности, и потребуется корректирование диаметра по жиклерам. Так, у вазовского агрегата — меньший диффузор.

При установке подобного на Волгу (или УАЗик) он будет обеспечивать прекрасную экономию бензина, но поубавит движку резвости и приемистости – уже сильно не погоняешь. 21083

– более точно производит дозировку на различных режимах. Так что, делаем выводы: если очень большая нужда в экономии, то ставим ДААЗ, а если охота получить машинку помощнее, то К-151.

Некоторые особенности

Так как на машинах типа Волги устраивать гонки мечтают, наверное, лишь единицы, целесообразно и практично будет задуматься об установке жигулевского карбюратора на 402-й движок. В былые времена некоторые счастливые обладатели старых Волг, совсем уж безбожно потребляющих подорожавший на постсоветском пространстве бензин, устанавливали восьмерочные жигулевские карбюраторы, и были весьма довольны полученными результатами. Делалось это, исключительно, в целях экономических, хотя при монтировке и возникали некоторые проблемы (например, с длиною шпилек или дросселем).

) отверстия немного смещены (на миллиметр внутрь). Для конечной доводки нужно производить еще и жиклерную коррекцию. Появились в предложении и уже модифицированные специально под Волги Солексы (маркировка
ДААЗ-3110
). Это значительно упрощает задачу водителя авто, собирающегося произвести реконструкцию. Стоит выбрать только лишь агрегат (в комплект входит и переходник под старые фильтры воздуха), а остальное – дело техники. Чтобы поставить новый вместо старого, потребуется затратить совсем мало времени и физических сил.

Троит движок — что, зачем и как бороться

Троение — означает, что нарушен механизм впрыска горючего в цилиндры и смесь не зажигается правильно. Этот эффект, достаточно характерный для бензиновых моторов. Так, первопричиной, почему троит мотор, как на горячую, так и на холодную, становится карбюратор. Это означает, что нарушен впрыск топлива.

Скорее всего, игла не держит и идёт перелив горючего, которое не сгорает в цилиндрах. Чтобы определить эту неисправность достаточно или разобрать карбюратор, или выкрутить и осмотреть состояние свечей зажигания.

Конечно, когда затронули вопрос — зажигания, то если троит, следует осмотреть, нет ли повреждений в этом узле. Так, необходимо выкрутить свечи зажигания и проверить на наличие искры. Ещё один узел, в котором может возникнуть проблема — высоковольтные провода, которые также могут выйти со строя.

Итоги

В конце концов, если вы сами – не большой специалист карбюраторного дела, то проще всего обратиться за помощью к народным умельцам, обитающим на СТО. Там за определенные деньги вам все поменяют и проверят, как работает система. Хотя 100% доверия, конечно же, нет и к мастерам. Были случаи, когда при установке игнорировалась разница в строении родного и вазовского блока ЭПХХ – принудительного холостого хода. В результате мотор при езде функционировал на холостых с перебоями и огрехами.

адо постараться избежать подобных нюансов и как следует сразу настроить поставленный новый агрегат, чтобы не возиться посреди дороги с поломками. И тогда вопрос, какой карбюратор поставить на 402 двигатель Волги, разрешится сам собой. Из опыта: в результате путешествия длиною в 850 км, ГАЗ-24 было скушано всего 80 литров бензина, то есть менее 10 на сотню!

Карбюратор
Solexна двигатель ЗМЗ-402.10: есть ли смысл?
Скажу сразу – все нижесказаное есть мое сугубо личное мнение, составленное на основе изучения литературы (в частности книг «Карбюраторы легковых автомобилей. Устройство и эксплуатация». М.: Транспорт, 2000 г. и , , «Системы и процессы топливоподачи двигателей внутреннего сгорания». СПб.: Изд-во СПбГТУ, 1999 г.)

1. Что из себя представляют «волговские» солексы

Начнем с того, что Дмитровградский АвтоАгрегетный Завод (ДААЗ) не выпускает «Солексов» для двигателей ЗМЗ. Единственный карбюратор, выпускаемый заводом для двигателей объемом 2.5л – ДААЗ-4178. Предназначен он для УАЗовских двигателей УМЗ-417, хотя планируется выпускать и «волговскую» версию под 402-й двигатель – ДААЗ, но пока что в продаже ее никто не видел.

ГАЗ 3110 расход топлива отзывы

ГАЗ 3110 «Волга» — российский заднеприводный седан среднего класса, производство которого на Горьковском автозаводе стартовала еще 1997 году. Данный автомобиль являлся модернизированной версией «Волги» 31029. Серийный выпуск авто был прекращен 2005 году из-за малого спроса. Автомобиль является единственным легковым вариантом, который когда-либо создавал Горьковский завод, так как деятельность предприятия была в основном направлена на создание рабочей грузовой техники.

Устройство карбюратора к-151

Карбюратор на газели с 402 двигатель состоит из трех основных разбираемых конструкций. Соединение происходит с использованием винтов и прокладок, данное конструктивное решение позволяет производить техническое обслуживание с большей скоростью. Верхняя крышка карбюратора газель с змз 402 двигателем состоит из разделенного несколькими частями воздушного патрубка и его каналов. Воздушная заслонка располагается возле первичной секции канала.

Схема карбюратора к 151: 1 – крышка; 2 – поплавок; 3 – воздушный жиклер переходной системы второй камеры; 4 – топливный жиклер переходной системы второй камеры; 5 – резьбовой винт-держатель распылителя эконостата; 6 – главный воздушный жиклер второй камеры; 7 – распылитель эконостата; 8 – эмульсионная трубка главной дозирующей системы второй камеры; 9 – малый диффузор первой камеры с распылителем; 10 – нагнетательный клапан; 11* – распылители ускорительного насоса; 12 – воздушная заслонка; 13 – малый диффузор второй камеры с распылителем; 14 – главный воздушный жиклер первой камеры; 15 – эмульсионная трубка главной дозирующей системы первой камеры; 16 – блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 – эмульсионный жиклер системы холостого хода; 18 – воздушный жиклер холостого хода; 19 – регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 – ограничитель хода шарикового клапана ускорительного насоса; 21 – корпус карбюратора; 22 – перепускной (дренажный) жиклер ускорительного насоса; 23 – шарик клапана ускорительного насоса; 24 – пружина диафрагмы ускорительного насоса; 25 – диафрагма ускорительного насоса; 26 – крышка диафрагмы ускорительного насоса; 27 – рычаг привода ускорительного насоса; 28 – главный топливный жиклер первой камеры; 29 – штуцер клапана ЭПХХ; 30 – диафрагма клапана ЭПХХ; 31 – запорный клапан ЭПХХ; 32 – пластмассовый ограничитель поворота винта качества; 33 – винт регулировки состава смеси (винт качества) на холостом ходу; 34 – разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 – корпус экономайзера принудительного холостого хода (узел холостого хода); 36 – седло клапана системы холостого хода; 37 – винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 – прокладка; 39 – дополнительный винт регулировки состава смеси на главной топливоподающей ветви холостого хода (только на ранних модификациях карбюраторов); 40 – переходное щелевое отверстие системы холостого хода; 41 – дроссельная заслонка первой камеры; 42 – кулачок привода рычага ускорительного насоса; 43 – ролик рычага ускорительного насоса; 44 – входное окно воздушного канала системы холостого хода; 45 – дроссельная заслонка второй камеры; 46 – термоизоляционная наборная прокладка корпуса карбюратора; 47 – корпус дроссельных заслонок; 48 – штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 – штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 – главный топливный жиклер второй камеры; 51 – штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 – силовая цепь блока управления ЭПХХ; 53 – цепь микропереключателя системы ЭПХХ; 54 – фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 – электромагнитный клапан системы ЭПХХ; 56 – болт штуцера; 57 – топливный фильтр; 58 – топливоподводящий штуцер; 59 – пробка на стенке поплавковой камеры; 60 – запорный клапан поплавкового механизма; 61 – серьга запорной иглы; 62 – язычок поплавка.

Средняя часть карбюратора 151 на 402 двигателе состоит из поплавковой камеры, смесительных камер. Основные функции камеры состоят в контроле уровня горючей смеси для равномерной, своевременной подачи к цилиндрам. В смесительных камерах происходит соединение бензина с воздухом, необходимыми пропорциями для стабильной, равномерной работы силовой установки.

Нижняя часть карба состоит из заслонок дросселя, эмульсионных трубок смесительной камеры. Основными задачами системы состоит подача воздуха к агрегату для последующей смеси. Состояние и уровень регулируется педалью газа.

Устройство карбюратора волги с мотором 402 содержит две камеры, дроссельные заслонки, которые переходят к режиму работы последовательно. При начале подачи бензина установлен механизм с сеткой, которая защищает механизмы от попадания мусора. Агрегат оснащен топливопроводом обратного типа, которое сбрасывает излишки бензина в топливный бак, эта система позволяет избежать избыточного давления.

Какой карбюратор лучше подойдет на 402 двигатель

Владельцы Газелей, автомобилей Волга с мотором 402 модели думают о смене устройства по нескольким причинам:

Повышенный расход топлива при режиме «трасса», не говоря уже о городском. Вопрос актуален для тех, кто работает на автомобиле, значительно хочет настроить, снизить расход.
Покупка поддержанного автомобиля может принести немало сюрпризов, в том числе и плачевный карбюратор на газель 402 двигатель. В процессе эксплуатации выходят из строя механизмы пружинок, засоряются каналы, появляется нагар.

Множество отзывов владельцев указывают, что определенные модели ДААЗ от ВАЗ 2107 подходят к Газели, но при полной загрузке автомобиль теряет свои динамические характеристики. Какой карбюратор лучше на 402 двигатель возможно узнать из советов бывалых автолюбителей. В процессе замены актуален вопрос экономии, но она не достигается из-за того, что агрегаты не рассчитаны на больший объем силовой установки.

Карбюратор модели К-151 рассчитывается на двигатель 402 модельного ряда. Настройки и регулировки полностью соответствуют объему, позволяют настроить, экономить бензин при умеренной езде, реализовывать заявленные характеристики силового агрегата. Отрегулировать автомобильный движок блока с карбом ДААЗ от ВАЗ, который поставляет бензин, не самый экономичный способ.

Модификация системы подачи горючей смеси в цилиндры с маркировкой К-151С получила немало положительных отзывов. Необходимо изучить конструктивные особенности, прежде чем делать вывод, какой карбюратор лучше поставить на уаз с 402 двигателем. Основными достоинствами является повышенная плавность хода при нажатии на педаль акселератора, эффективность работы холодного запуска. Воздушная заслонка перекрывается без операций с педалью, работает полностью в автоматическом режиме. Скорость разгона авто меняется в лучшую сторону, за счёт конструктивных изменений подачи горючей смеси.

Некоторые владельцы машин с агрегатами ЗМЗ 402 посматривают в сторону замены на карбюратор solex. Замена штатного устройства покупным нецелесообразно, т.к. вложения финансов будут немалыми, а эффект будет окупаться продолжительное время.

Основные положительные стороны замены на карбюратор Солекс 402 двигатель:

Игла запорная не оснащается резинкой, это способствует отсутствию в потребности технического обслуживания элемента;
Лучшая настройка для приготовления воздушно – топливной смеси, позволяет эксплуатировать агрегат солекс при всех оборотах.

Карбюратор солекс на уаз 402 двигатель имеет следующие недостатки:

Повышенная чувствительность к качеству горючки на заправках. Узкие каналы не терпят смол и других отложений, стабильная работа сразу прекращается, карбюратор 151 на 402 двигатель требует профилактики. При эксплуатации механизма с такой системой подачи необходимо тщательно следить за фильтрами грубой и тонкой очистки.
Произведенные мастером или своими руками настройки качества и количества топливной смеси являются посредственными, через некоторое время стоит опять производить регулировку.
Отсутствие системы эконостата, автономного запуска холодного мотора, понижают спрос данной модели.

История создания марки

Данная модель автомобилей появилась на рынке в январе 1997 года. Своим появлением она практически полностью приняла на себя популярность и спрос предыдущей по ряду ГАЗ-31029. Представленная народу волга была на выставке ММАС-95, которая и состоялась в вышеупомянутом году. С помощью ГАЗ 3110 производители хотели добиться эффекта сочетания современных технологий и внешнего вида нового образца, поскольку все предыдущие модели были недостаточно хорошими в одном из этих критериев.

2.4i (137 л.с, 210 Нм, турбо бензин) 5-мех, 2WD

Кроме того, что изменился топливный расход, компания поразила потребителя и другими доработками

был представлен новый кузов;
интерьер салона выполнен с заимствованием зарубежного опыта;
повысилось качество сборки;
улучшились общие технические характеристики.

Говоря об этом, следует указать на то, что данная модель была своеобразной модернизацией своего предшественника ГАЗ 31029, которая в свое время покорила отечественный рынок и побила рекорды потребительского спроса на нее. Вместе с внешними изменениями, машина получила и некоторые технические. Перед тем, как говорить какая затрата горючего на 3110, нужно определить, какие были созданы модификации ряда.

Преимущества и недостатки модели К-151

Установленный заводом порядок распределения топлива, при правильной регулировке, способен обеспечить автомобиль необходимыми характеристиками, умеренным расходом топлива. Основными достоинствами отмечаются наличие системы автономного холостого хода, позволяющие регулировать воспламенение, значительно экономить топливо при определенных режимах работы. Полуавтоматическая система запуска холодного агрегата помогает владельцу при запуске ДВС в морозы, возможно реализовать запуск с пульта.

На газель двигатель 402 карбюратор выбирается прежде чем задавать вопрос, какой карбюратор поставить на 402 двигатель. Отлично подвергается настройке, неприхотлив в эксплуатации, долго сохраняет регулировки в отличие от других моделей. Необходимо тщательно следить за состоянием топливных фильтров, своевременно производить профилактику, после этого возможно достигнуть поставленных целей по расходу горючего.

Карбюратор на волге 3110 с 402 двигателем имеет не так много отрицательных сторон, но все же они доставляют некоторые неудобства. Конструкция не отличается легкостью при разборке и промывке. Изогнутые каналы, большое количество рычагов, пружинок представляют серьезные трудности при обслуживании. Запорная игла комплектуется резинкой, что также увеличивает требования к сервисному обслуживанию.

Реальный расход горючего на Волге ГАЗ-3110

Горьковским автозаводом в 1996 году была презентована новая модификация седана среднего класса – ГАЗ-3110. Модель является продолжением модернизированной линейки «Волга», за основу который был взят предшественник ГАЗ-31029. Автомобиль не только внешне преобразовался, но и получил совершенное техническое оснащение, ранее недоступное старым версиям авто. Уже в 1999 году был осуществлен первый рестайлинг, в ходе которого «Волга» претерпела значительных изменений в дизайне: крылья, форма крыши и бампер стали более утонченными.

В 2003 году седан решили в очередной раз доработать, но в этот раз усилия инженеров были направлены на улучшение технической составляющей. Кузов стали грунтовать и красить с учетом последних технологий, таким образом, производителю удалось увеличить его стойкость к коррозии. За выносливость и вместимость модель удостоилась общественного внимания автолюбителей. Актуальным остается лишь вопрос, каков расход топлива ГАЗ-3110 на 100 км пути.

Совместимость этой модели двигателя с другими карбюраторами

По конструктивным особенностям, сфере применения карбюраторные устройства не сильно отличаются. По мнению некоторых автолюбителей к Газелям и Волгам устанавливаются практически все типы карбов, чтобы определится, какой карбюратор поставить на 402 двигатель, необходимо знать перечень подходящих по конструкции. Не исключением становятся модели ДААЗ от 2107 модели ВАЗ, а также некоторые модификации с автомобилей АЗЛК, ЗМЗ.

Важно отметить, что повысить экономичность бензина можно, однако это потребует не малые финансовые, временные затраты. Установка менее мощной модификации не позволит реализовать всю мощность мотора, а расход может остаться при прежнем уровне.

Модификации ГАЗ 3110

Чтобы удовлетворить самые разнообразные желания потребителей и не потерять объемы спроса на отечественном рынке, было принято решение о выпускание сразу нескольких моделей нового образца. Каждая из них имела различное назначение и соответственно использовалась владельцем в различных целях. Именно поэтому потребление топлива на ГАЗ для различных модификаций несколько отличалось. Стоит отметить, что к видам ГАЗ 3110 относятся модели

Источник статьи: http://toyota-chr2.ru/servis/karbyurator-gazel-402.html

Карбюратор от УАЗа на волгу

День добрый. Собственно все понятно из названия. Кто нить ставил карб от уаза на волгу? 402 мотор, ГБО 2. И как переделывали сегменты под тросик? Еще газ запилить нужно. Всем спс.

Комментарии 46

У меня такой пять лет на машине, претензий нет

Первая камера смущает. Уж очень маленькая.

www.daaz.ru/foto/4178-1107005-40.jpg ставил такой на бензине работал нормально, пока не сделали врезку в него под гбо, работать стал только с подсосом, пришлось поменять на К 151

Лично мое мнение, К126 сам простой и надежный один раз у хорошего специалиста переработки настроил и вот уже лет 5 как без проблем и его переделал под трос, поставил от жигулей пластмассовую часть забыл как называется куда тросик крепится через переходник прям к тому кронштейну к которому тяга крепится и супер ни люфта и реакция нормальная на газ, на 417 карбе точно также можно сделать!

каждому свое.для себя я решил что любой карбюратор нужно подстраивать под конкретгый двс и2 под себя.дааз 4178 нормальный карб-свой я нашел на свалке металлолома отмыл продул поставил второй год двигаюсь и все тип топ.151 тоженормальный карб да и побольшому счету все карбы нормальные если есть желание сними заниматься а не слушать федю васю(образно) какой хороший а какой плохой чем больше познаеш своими руками тем больше остается в голове.без обид.поставь 4178 (ставить полчаса) попробуй как твой двс воспримет его и как тебе понравится работа данного узла_понравится начинай довотку.сектор под трос можно взять и 09 и 151 и перекулибнечать по ищи инфы полно

У меня стоит к126гу, тобиш от уазика, отвез в настройку и как бы работает без проблем, только движик у меня 24Д, под трос не переделывал просто поменял поворотный миханизм

Почитал, судя по комментам люди вообще не в теме, ни одного правильного ответа!Жесть
Зачем это здесь?

Серега, вот постоянно ты в коментах показываешь общую некомпетентность в данных вопросах. Мы знаем, что ты рубишь в этой теме больше нас всех вместе взятых. Ну молодец, дается это тебе легче, чем остальным. Тут просто обсуждают темы.

причём воздухан врезки ведь на карбе да и зачем перекрывать что-либо впервые слышу такое я их тысячи переделал да и врезки не одну сотню сделал вот завтра буду ставить на газель под газ карб собрал и переделал 2101 всё будет ОК

да врезки под газ нужно делать знающим людям на этих карбах очень неудобно поэтому люди делают неправильно зачастую ибо где правильно неудобно а где удобно там не правильно жаль далековато живёшь

Врезки на станции делал. Не нравится то, что при работе на газу нужно воздухан перекрывать почти на половину.

Нормальный карб, я себе поставил, после убитого к-151, только я брал сразу под тросик(4178-40), под тягу идет как у тебя и еще для уаз с переходником под воздухан(4178-30).

Если на 126 нормально заводится, врежь в него штуцера под газ и катайся на газу.
А еще лучше найти человека, который грамотно может восстановить, перебрать карбюратор.Есть сейчас такие люди.А ДААЗ просто дерьмо, поэтому и лежит.Экономии бензина на нем никакой нет, а проблем до и выше.

126 у меня переделанный, расточенный, с врезками, с параллельным открытием. Запуск нормальный. На бензе холостых нету только.

Это всего лишь засер системы холостого хода.Потом если на газу ездите, только заводка на бензине и чуть чуть прогрев.

Всегда запускаю и глушу на бензе.

Налаживайте холостой ход и будете дальше спокойно ездить.

У 126-го холостой ход идёт через дырочку, т.е. положение дроссельной заслонки в режиме х.х. весьма ограниченное. Если синхронизировать обе камеры, то должна быть приоткрыта вторя дроссельная заслонка. Для того, чтобы ограничить подачу воздуха дросель первой камеры должен опуститься ниже этой самой дырочки. На второй камере дырочки х.х. вообще не предусмотрено. Только дырочка переходной системы. Чтобы это хозяйство хоть как-то работало делается косой спил кромки заслонки напротив дырочки.

норм карб главное в комплекте пластину под фильтр что бы была отдельно не продаётся )

У меня с 24 фильтр. Переходник есть в комплекте.

Парни, на ДААЗ форуме щас прочитал
Вопрос:(02/03/16)
Что это за карбюратор? Можно ли его установить на ВАЗ 11113? Отличается от установленного тягой дроссельной заслонки.
Ответ:
Это карбюратор 4178-1107010, предназначенный для автомобиля УАЗ 31512 с двигателем УМЗ 4178.10 2,5л. Для автомобиля ВАЗ 11113 этот карбюратор не пригоден, т.к. в нем основные диффузоры большие 24х26. Для автомобиля Ока необходимы диффузоры 20х25.

у наиля порошина видос есть по поводу врезок под ГБО в данный карб, так же существуют под них сектора под трос но редко где можно найти

У меня стоял такой, только уже «переделанный» под Волгу в каком-то колхозе. А именно с приспособами под тросик и с нахлобучкой под Волговский воздушный фильтр из жестянки. Газ я сделал врезками с боков — это несложно. Карбюратор этот под Волгу не годится. Он, конечно, работает, но нужно подбирать жиклеры, потому что у меня на бензине получался перерасход по сравнению с К-151С литра в полтора. Опять же, маленькая первичка. Тяга и разгон однозначно хуже. Хорошо только тянул на не прогретом моторе. Но опять же, сколько при этом жрал?
До этого, на 24-ке, у меня стоял Волговский 4178-40. Вот этот карбюратор однозначно лучше К-151-го. И простой, и достаточно экономный. И динамику не ухудшал.

просто мой 126г подустал уже. Новый брать — он стоит нормально. А этот вроде новый, лежит без дела.

Я себе такой карб просто поставил и ничего не переделывал.

У тебя трос или тяга на газулю? Как машина себя ведет?

Источник статьи: http://www.drive2.ru/c/2993218/

собираю 402 движок 100ка какой карбюратор лучшэ всего поставить?

какой карбюратор мне лучшэ всего поставить для полной тяги двигателя?подскажите!

надо чтото менять в нем замена жиклеров требуеца

Есть специально.для 402-ого мотора

К 151. покупай ремкомплект и едь в сервис

К 151С, именно с «С», отзывы о нем намного лучше чем о простом 151

151-й от Газели с мотором УМЗ-4215. Букву не помню. Встанет без переделок. Ведь «сотка» — диаметр поршней?

93 можно и доточить до 96 но нет смысла оставили так

Ставь «Солекс» Solex 25х27 мега, смотри здесь www.kartuning.ru/shop/product/101276/

рабочий объем ращитан на 1.6 движок всетаки как ни как на 2.4 маловато будет?

У меня с К 151с расход больше получается чем с просто К151 почему не знаю пробывал несколько карбов, у меня их много (карбы переберал жиклёры заводские, и с рк пробывал) не знаю почему, пишут и говорят что наоборот.
p.s правда с «С» машина лучше едет, но жрёт наверно литров окола 30

Ежу на нем уже два года, не жрет он! 10 в городе если не в пол. Брал новым)

ставь к 151с «с- спорт ахаха «если будешь ездить газ в пол )а так когда пол газа нажимаешь он во вторую камеру просто так льет бензин из ускорительного насоса, 151 будет чуть экономичнее

экономичней на скоко? если литра 2 есть смысл его ставить 151 тогда

Раз поршня не сотые, то могу посоветовать ДААЗ-4178. С завода на УАЗе стоял. Заводился в любой мороз, без провалов тащил с самых низов, а расход 13-14 литров с гружёным прицепом при скорости 90-110, что для УАЗа уже стресс. При спокйной езде и пустой машине в 10 уложиться можно было. На УАЗе!
У знакомого на Волге с 402-м уже года 2 работает, покупал по моему совету, доволен как слон. В Волговском варианте исполнен под обратку и трос газа. Регулируется проще. Да и вообще проще устроен.

А вот то что в любой мороз заводица это хорошо))))) у нас зимы суровые!

он послобее будет чем 151с

мне нужна хорошая тяга двигателя

У нас в компании одно время было 3 УАЗа. Один длиннобазный с мотором 2,9 (УМЗ-4218) и два обычных, но один с ЗМЗ-402 и К-151, другой, мой, с УМЗ-4178 и карбом ДААЗ-4178. Так я удирал от него как хотел! Мотор гораздо живее был! И на низах, и крутился веселее. И поэкономичней был.

привет я нащел ДААЗ 4178 ЧТО можэте подсказать чтоб еще был эфиктивней

А в чём, по твоему, эффективность заключается?

ты что нибудь менял в нем или ставил как все есть и просто регулировал мне нужна максимальная тяга

Просто ставил. Смесь и холостой регулируешь и вперёд. 402-й не гоночный мотор, сногсшибательной динамики не будет ни с одним карбом. Движок тяговитый, но вялый.
Ставил бы 100-ю поршневую — было бы гораздо интереснее. На Газеле когда поменял 402-й на УМЗ-4215 просто офигел! Тяга различалась полярно! Уверенный старт, бодрая раскрутка. С холостых почти на 5-й в подъём — легко!
Мораль — ставь ДААЗ-4178 и будет тебе счастье. Проще и почти в 2 раза дешевле 151-го.

машина пока на сто стоит вот и шарю в поисках хорошего карба один в городе нашел даазовский поставим весной и проверим с новым движком! я бы и замарочился с другим движком у нас здесь сложно с такими делами да и делают так не очень вот и шарю смотрю как можно сделать подешэвле да и поэфективней

я человек новый в этом деле ДААЗ-4178 это чей карбюратор тагжэ ГАЗА или другой произвадитель чтобы было проще найти! Подскажите

Карбюратор ДААз-4178 разработан специально для моторов Волги на Димитровском заводе, в отличие от К-151, который сделан на Пекаре. Погугли и всё узнаешь. У меня ДААЗ.

привет я нащел ДААЗ 4178 еле нащел подскажите что внем можно переделать чтоб он был еще ифективней?

4х-камерный карб из Америки фирмы «Эдэльброк»!

А вообще, лучше взять 406й и заменить блок на 405й и прочие ему принадлежности. Больше толку будет…

А в 405-й блок колено с шатунами и поршнями от 409-го (с 409-м Волгу или Газель надо через НАМИ прогонять), прошивку толковую и… УХ! Ездил я на такой машине, понравилось. Хотя с Крыслером один хрен приятнее.

А если по теме, то спроси у Виталика Vetal-31029 или у Жени coolcar, что мой 151й карб (не «Солекс»!) творит после правильного подбора жиклёров на чёрной Волге…

к 151 ОДНОЗНАЧНО.По опыту будет есть в городе при всех отягчающих максимум 13-15, по трассе 8-10.

Со 151-м в своё время на Газеле (почти за 6 лет) наплясался по полной… Карб неплохой (если вообще карб таковым может быть), но косяков в нём всё же много и конструктивных, и касающихся качества изготовления…
С ДААЗом за 5 лет что было? А что было-то. Ах да! Клапан ЭПХХ заменил на импортный и сектор пару раз ВэДэшкой пролил. Всё! Даже ни разу не разбирал.

У меня Волжанка 1994 года, на ней с завода стоял SOLEX, после того как машина сгорела, я ее восстановил, а Карбюратор новый купил- и тоже SOLEX, ни забот ни хлопот, самый простой карбюратор, Только смотри чтоб он был для ГАЗ а не для ВАЗ,

Расход топлива 12,5 город—- 10 на трассе

Короче рассказ долгий!
Я и мои близкий друг имеем 2 одинаковые машины 3110 змз 402, но у меня 5 ступка а у него 4-х.
Так вот если брать по цене то ДААЗ и к151с стоят одинаково, но я езжу на 151с его прелести, при резком нажатии впол ускоряется более чем, то что он постоянно льет во вторую камеру, то когда ее открываешь он ускоряет на ура, его проблемы, часто ведет верхнюю крышку и начинает просачиваться бензин, но это легко решаемо, второй геморой откручивается впуск и выпуск топлива от корпуса, но тоже селикон и все!
ДААЗ 4178 быстрее заводится, чуть лучше едет, но сильной разницы нет, но с ним правда нет проблем кроме датчика хола.
Расход примерно одинаковый, литр может разница, ускорение лучше на даазе.
Теперь учтем факты, по заводскому уровень попловковой камеры 20-22 до верха что на том что на том, но на даазе мой друг не менял его, а я сделал 27-28 до верха, уменьшил уровень бензина, поставил жиклеры с теми же номерами только их почему то 2 вида с тонкой дыркой и чуть шире, у меня шире стоят, винты у меня откручены качества на 1 оборот, количества на 3, на даазе около 6 качество и 3 количество, моя машина ускоряется до 3-х тысяч без проблем потом тупеет, его крутится до 5.5 и тупит после 4-х тысяч, но мне как бы не гонки нужны а старт, а ему наоборот скорость, если уровень увеличить до 15 мм то лучше чем к151с не найти, она будет взлетать, но расход больше, помпа чаще лететь станет, да и как бы даже мерседовский сальник не выдержит и потечет, но 24-ку инжекторную друг натянул мой а я пол корпуса проиграл, но опять же я крутил до 3-х тысяч, а они до предела, а теперь делай выводы сам, цена около 4 тысяч что за тот что за тот!

правда мне скорость не нужна эта машина не для скорости нужэм хороший старт а крутить его на максимуме тока ушатывать а так спасибо будим пробовать пока сам не попробуеш не узнаеш

у меня 151с, сам перебрал, работает как часы, тяга хорошая

Источник статьи: http://www.drive2.ru/communities/4035225266123975583/forum/288230376152774759

Карбюратор на волгу 402 двигатель какой лучше

Когда бывалые автомобилисты бросают невзначай фразу «вот раньше техника было исключительно надёжной», они в определённом смысле правы. Действительно, стоит ли сравнивать по уровню сложности современный автомобиль и его аналог 50-60-летней давности? А если изделие простое, то по определению и более надёжное. Владельцы машин последних поколений наверняка с этим согласятся: если крупные поломки на начальной стадии эксплуатации встречаются очень редко, то с мелкими неисправностями нужно только успевать справляться.

В этом аспекте продукцию Ленинградского карбюраторного завода можно считать легендарной, а её флагманом по праву признаётся карбюратор К-151, более известный под псевдонимом Пекар. О его надёжности ходят легенды, неслучайно именно он используется на автомобилях с силовыми агрегатами ЗМЗ и УЗАМ, в частности, на знаменитом отечественном внедорожнике УАЗ. Но, как известно, наибольший КПД этот аппарат демонстрирует при правильных настройках. Сегодня мы расскажем, как этого добиться.

Функции и устройство карбюратора

В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.

Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.

Состав карбюратора Пекар-151:

корпус с поплавковой камерой;
вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.

Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку. Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы. Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований.

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

для начала необходимо прогреть СА до рабочей температуры;
затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

ГАЗ 3110 подробно о расходе топлива

Покупая автомобиль, любой водитель прежде всего обращает внимание на его технические характеристики. Соотношение их между собой определяет конечное качество машины. Важное значение в таком перечне имеет использование бензина. Именно поэтому, рассмотрим расход топлива ГАЗ 3110 на 100 км., то насколько экономичным он считается и как уменьшить это потребление транспортного средства.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

немного приоткрываем ДЗ и ищем рычаг управления ПУ;
проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

Настройка уровня горючего в поплавковой камере

Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.

Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.

Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.

Поплавковая камера карбюратора К-151

устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя. Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.

Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.

Снятие крышки карбюратора К-151С

Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:

крышку К-151 перемещаем в вертикальное положение;
осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.

Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!

От состояния топливной системы напрямую зависит расход топлива, а если в ней есть неисправности, также ухудшается динамика автомобиля, двигатель начинает работать нестабильно.

В этой статье будет рассмотрен карбюратор К151: устройство, ремонт, регулировка, особенности настройки, а также основные неполадки и их признаки.

Как настроить своими руками?

Для регулировки карбюратора К-151 понадобятся следующий минимальный набор инструмента:

плоская и крестовая отвертки;
линейка;
штангенциркуль;
регулировочные щупы и сверло (d= 6 мм);
шинный насос.

Для демонтажа карбюратора понадобятся рожковые или накидные ключи на 7,8,10 и 13.

Перед настройкой следует снять верхнюю часть карбюратора, почистить ее от грязи и нагара. На этом этапе можно проконтролировать уровень топлива в поплавковой камере. Об этом будет подробно рассказано ниже.

Демонтировать карбюратор нужно только в случае крайней необходимости! Когда продувка сжатым воздухом и промывание не устраняют последствий заедания заслонок и загрязнений жиклеров (каналов).

Важно понимать, что не слишком грязный карбюратор работает так же, как и идеально чистый. Подвижные части в нем очищаются сами, а грязи попасть внутрь нелегко. Поэтому часто чистить карбюратор нужно снаружи, в местах налипания больших кусков грязи на взаимно движущиеся детали (на рычажном механизме и в пусковой системе).

Мы рассмотрим частичную разборку устройства со всеми регулировками и последующей сборкой.

Алгоритм снятия и разборки

Пошаговый алгоритм снятия и разборки карбюратора К-151:

открываем капот автомобиля и снимаем корпус воздушного фильтра. Для этого откручиваем и снимаем верхнее крепление, и затем сам фильтрующий элемент. Откручиваем 3 гайки крепления корпуса фильтра ключом на 10 и снимаем его;

вынимаем штекер микропереключателя ЭПХХ;

отсоединив все шланги и тяги, ключом на 13 откручиваем 4 гайки, удерживающие карбюратор на коллекторе. Теперь снимаем сам карбюратор. Важно! Шланги и места соединения перед снятием лучше пометить, чтобы в будущем при сборке ничего не напутать;

разбираем карбюратор. Откручиваем отверткой 7 винтов крепления и снимаем верхнюю крышку, не забыв отсоединить тягу привода воздушной заслонки от рычага;

промываем карбюратор при помощи специального очистительного средства. Также для этих целей подойдет бензин или керосин. Жиклеры продуваются сжатым воздухом. Проверяем прокладки на целостность, при необходимости меняем их на новые из ремкомплекта. Внимание! Не стоит промывать карбюратор сильными растворителями, так как это может привести к повреждению диафрагмы и резиновых прокладок;
пока карбюратор демонтирован, можно отрегулировать пусковое устройство. Если оно работает неправильно, пуск двигателя в холодную погоду будет затрудненным. Об этой настройке мы поговорим позже;
прикручиваем карбюратор на место вместе с верхней крышкой. Подключаем колодку микропереключателя и все необходимые троса.

Если вы вдруг забыли, какой шланг куда втыкать, предлагаем воспользоваться следующей схемой (для двигателя ЗМЗ- 402):

Схема подключения шлангов карбюратора для двигателя ЗМЗ 402

4- штуцер для отбора разрежения в вакуумный регулятор опережения зажигания (ВРОЗ); 5-штуцер отбора разрежения к клапану ЭПХХ; 6 – штуцер забора картерных газов; 9-штуцер отбора разряжения к клапану рециркуляции отработавших газов; 13- штуцер подвода разряжения к системе ЭПХХ; 30- канал для отвода топлива; 32- топливоподводящий канал.

Для мотора ЗМЗ 406 предусмотрен специальный карбюратор К-151Д, в котором отсутствует штуцер под номером 4. Функцию трамблера в нем выполняет электронный датчик автоматического давления (ДАД), который соединяется шлангом с трубой впускного коллектора, где считывает параметры разряжения, поступающие от карбюратора. В остальном, подключение шлангов на 406 двигателе ничем не отличается от выше представленной схемы.

Как отрегулировать уровень топлива поплавковой камеры?

Нормальный уровень топлива для карбюраторов К-151 должен соответствовать 215 мм. Перед замером закачиваем нужное количество бензина в камеру при помощи рычага ручного насоса.

Контроль уровня топлива методом сообщающихся сосудов

Уровень можно проконтролировать, не разбирая верхнюю часть карбюратора (см. рис. выше). На место сливной пробки поплавковой камеры вкручивается штуцер с резьбой М10×1. На него надевается прозрачный шланг диаметром не менее 9 мм.

Если уровень не соответствует норме, то откручиваем крышку карбюратора для доступа к поплавковой камере. Как только снимите верхнюю часть, сразу измерьте уровень при помощи глубиномера штангенциркуля (от верхней плоскости карбюратора до линии топлива). Дело в том, что бензин при сообщении с атмосферой быстро испаряется, особенно в жаркую погоду.

Альтернативным вариантом контроля уровня служит измерение расстояния от верхней плоскости разъема камеры до самого поплавка. Оно должно быть в пределах 10,75-11,25 мм. В случаях отклонения этого параметра, нужно аккуратно подогнуть язычок (4) в ту или иную сторону. После каждого подгибания язычка следует сливать бензин из камеры, а потом заливать заново. Таким способом замеры уровня топлива будут наиболее точными.

Важным условием рабочей системы контроля уровня топлива является целостность резинового уплотнительного колечка (6) на запорной игле, а также герметичного поплавка.

Регулировка пускового устройства

Перед началом регулировки пускового устройства нужно внимательно ознакомиться с его устройством и схемой.

Схема пускового устройства

Повернув рычаг дроссельной заслонки, одновременно отводим рычаг воздушной заслонки (13) до упора в крайнее левое положение. Фиксируем его веревкой или проволокой. При помощи регулировочных щупов замеряем зазор между дросселем и стенкой камеры (А). Он должен быть в пределах 1,5-1,8 мм. Если зазор не соответствует норме, ключом на «8» ослабляем контргайку и отверткой, вращая винт, выставляем нужный зазор.
Приступаем к регулировке длины тяги (8). Она связывает кулачок управления пусковым механизмом и рычаг управления воздушной заслонкой. Отворачивая резьбовую головку 11 (на ранних версиях карбюратора) выставляем зазор (Б) между рычагами 9 и 6 равный 0,2-0,8 мм.
Рычаг 6 при этом должен касаться усика 5. Если это не так, то открутите винт, и поверните рычаг 6 влево до упора с усиком двуплечего рычага (5). На карбюраторах поздней модели зазор (Б) выставляется путем отворачивания винта, крепящего накладку на кулачке 13 и перемещением ее вверх вместе с тягой и последующим затягиванием винта.
Напоследок проконтролируем зазор (В). Утопив шток 1, вставляем в образовавшийся просвет (В) сверло на 6 мм (допускается отклонения в ±1 мм). Если оно не влезает в отверстие или слишком мало для него, то откручивая винт 4 и передвигая двуплечий рычаг, добиваемся необходимого зазора.

Полезное видео

Наглядное видео о настройке пускового устройства новой модели карбюратора К-151:

Настройка системы холостого хода

Регулировку холостого хода проводят для того, чтобы обеспечить устойчивую работу двигателя с минимальным содержанием вредных окисей углерода (CO) в выхлопных газах. Но так как не у каждого в наличии есть газоанализатор, выполнять регулировку можно и с помощью тахометра, полагаясь на собственные ощущения от работы двигателя.

Для начала заводим двигатель и прогреваем (винт количества 1 вкручен в произвольном положении). Снимаем ограничитель хвостовика на винте качества 2, если он есть.

Важно! Воздушная заслонка во время регулировки холостого хода должна быть открытой.

После прогрева винтом качества находим такое положение, при котором обороты двигателя будут максимальными (еще чуть-чуть и мотор заглохнет).

Далее винтом количества повышаем обороты примерно на 100-120 об/мин выше тех, которые соответствуют холостым в заводской инструкции.

После этого винт качества закручивается до тех пор, пока обороты не упадут на 100-120 об/мин, т.е. до указанной заводской нормы. На этом моменте, регулировка холостого хода закончена. Контролировать измерения удобно с помощью выносного электронного тахометра.

Винты количества (1) и качества (2) на карбюраторе К-151

С применением газоанализатора контроль (CO) в отработавшихся газах не должен превышать 1,5%.

Интересное видео

Представляем вашему вниманию интересное, а главное полезное видео, с помощью которого легко отрегулировать холостой ход на карбюраторе любой модификации К-151:

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

основного корпуса (средней части) с поплавковой камерой;
корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Система питания состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора с приводом дроссельных и воздушной заслонок, воздушного фильтра

Топливный бак — металлический, заправочной емкостью 70 л, расположен с левой стороны на лонжероне рамы.

Бак крепится к лонжерону при помощи кронштейнов, стяжных лент и крючков.

Между кронштейнами, лентами и баком установлены картонные прокладки.

В верхней части бака находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива.

В нижней части бака расположена сливная пробка.

Воздушный фильтр — сухого типа, со сменным фильтрующим элементом из пористого картона, установлен на карбюраторе через резиновую прокладку.

Для снижения шума всасывания воздуха фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на щитке брызговика справа.

При температуре окружающего воздуха ниже 5° С для подачи в карбюратор подогретого воздуха воздухозаборный шланг необходимо отсоединить от патрубка, находящегося на щитке брызговика, и подсоединить к патрубку экрана, установленного на выпускной трубе двигателя.

Необходимо использовать фильтрующие элементы, имеющие следующие обозначения: 3102-1109013-02 (-03-04-05,-06) или 31029-1109013 (-01-02,-О3)

Топливный насос Б-9В — диафрагменного типа, приводится в действие от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных узлов корпуса с диафрагмой 8 и рычагом привода 9, головки с клапанами 4 и 7 и крышки. диафрагма из четырех лепестков, изготовленных из лакоткани, зажимается между корпусом и головкой насоса.

Тяга диафрагмы уплотняется резиновым уплотнителем 2.

Клапан состоит из обоймы, изготавливаемой из цинкового сплава, резинового клапана и латунной шастаны, поджимаемых пружинной (из бронзовой проволоки).

Над всасывающими клапанами насоса устанавливается фильтр 6, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода. для контроля герметичности диафрагмы в корпусе насоса есть отверстие с сетчатым фильтром 3.

Карбюратор К-151 состоит на трех основных разъемных частей, соединенных через уплотняющие прокладки винтами.

Верхняя часть — крышка карбюратора включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок включает смесительные патрубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух смесительньных камер — первой и второй.

Каждая из камер карбюратора имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос — диафрагменного типа. для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

При отпущенной педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

Система отключения подачи топлива работает следующим образом.

При отпущенной педали —1 акселератора и частоте вращения коленчатого вала двигателя более 1400 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается или «глохнет» при отпущенной педали дроссельных заслонок) необходимо прежде всего убедиться в надежности электрических контактов элементов системы, после чего следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Для проверки электромагнитного клапана и микровыключателя необходимо разъединить электрический разъем блока управления, включить зажигание (двигатель не пускать!) и моторного отсека одной рукой плавно открыть и закрыть несколько раз дроссельные заслонки карбюратора, а другой — придерживать электромагнитный клапан.

При исправном электромагнитном клапане и предохранителе и при исправном и правильно отрегулированном микровыключателе должно ощущаться срабатывание электромагнитного клапана (вибрация, щелчки).

Для проверки блока управления необходимо вставить разъем в блок, включить зажигание, пустить двигатель и прогреть его.

Затем со стороны моторного отсека одной рукой открыть дроссельные заслонки примерно на 1/3 хода, другой — придерживать электромагнитный клапан.

Резко отпустить дроссельные заслонки. При этом, если блок управления исправлен, электромагнитный клапан должен отключиться, а при снижении частоты вращения коленчатого вала примерно до 1050 электромагнитный клапан должен включиться.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1

Подключение шлангов к карбюратору

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

«обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);

два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

холостого хода;
положения воздушной заслонки;
уровня бензина в поплавковой камере;
положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

прогреваем двигатель до рабочего состояния;
оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;

винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;

немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить. Важно не торопиться и набраться терпения, тогда все получится.

Регулировка карбюратора К151Д

Как и КУ других типов («Озон», «Солекс» и т. д.), карбюратор К151Д можно регулировать и настраивать, основные настройки – это:

регулировка ХХ;
установка уровня бензина в поплавковой камере;
отладка пускового устройства.

«Сто пятьдесят первый» напоминает модель К126, и как бы является усовершенствованным вариантом, хотя имеет более сложную конструкцию, считается более «капризным» в настройке. Но отрегулировать, например, холостой ход, здесь не так уж и сложно, к тому же минимальные обороты на Газели можно выставить с помощью тахометра.

Самая основная из доступных настроек К151 – регулировка ХХ, она выполняется на прогретом двигателе, при этом все остальные элементы топливной системы, электросхемы зажигания и сам двигатель должны быть исправны. Регулируем ХХ так:

попеременно заворачиваем оба винта, сбавляя обороты, до тех пор, пока движок не начнет работать с перебоями;

«количеством» чуть добавляем ХХ, затем «качеством» выравниваем ДВС, но этот винтик лучше стараться откручивать как можно меньше, он влияет на расход бензина;

винтом количества снижаем обороты до нормы, то есть, примерно до 700-750 об/мин (смотрим по тахометру).

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

повышенный расход топлива;
черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
плохая динамика автомобиля;
провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

засоряются жиклеры, топливные и воздушные каналы;
от нагрева происходит деформация корпуса;
перестает работать запорный клапан поплавковой камеры;
со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно. Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать. Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Итоги

Как известно, двигатель ЗМЗ 402 был довольно популярным, как в советское время, так и на постсоветском пространстве. Это связано в первую очередь с надёжностью силового агрегата, его ремонтопригодностью и дешёвым обслуживанием. Единственным недостатком стал большой расход топлива и наличие карбюратора, вместо инжектора.

Читать также: Как запрессовать втулку стартера

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

сильно деформируется нижняя поверхность средней части;
коробится крышка (верхняя часть корпуса);
изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);

ослабляем два крепления троса подсоса, выдергиваем трос;

отсоединяем трос газа;

освобождаем карбюратор от всех шлангов;

откручиваем 4 гайки, которые держат корпус устройства;

демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;

ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

датчик расхода воздуха;
электрический бензонасос;
другую проводку для двигателя;
впускной коллектор (ресивер) в сборе с заслонками;
воздушные патрубки;
датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
топливную рампу с форсунками и регулятором давления топлива;
блок управления двигателем;
переднюю малую крышку ДВС;
оба распределительных вала (отличаются профилем кулачков);
топливный фильтр;
корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

двигатель получает солидную прибавку в мощности;
не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя. Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла.

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

снимаем воздушный фильтр;
отсоединяем трос подсоса;
отворачиваем семь винтов верхней крышки карбюратора;
вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;

отворачиваем винт распылителя, продуваем или меняем деталь;

Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

снимаем верхнюю крышку карбюратора;
отворачиваем винт, который держит ось поплавка;

демонтируем ось, убираем поплавок в сторону вместе с самой иглой;

Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.

Почему автомобиль дёргается

Дёрганье транспортного средства, аналогичное троению, и в основном вызвано не правильной системой образования воздушно-топливной смеси. Так, в первую очередь, это может вызывать некачественный бензин. Стоит проверить, насколько хорошо сжигается горючее в цилиндрах. Для этого лучше всего выкрутить и осмотреть состояние свечей зажигания. Также, рекомендуется совершить проверку систем искрообразования и подачи воздуха.

Зачастую, бывалые автолюбители, если автомобиль дёргается, рекомендуют выкрутить регулятор холостого хода и «прогазовать».

Как показывает практика, с выхлопной трубы пойдёт чёрный дым — это не сгоревшее топливо. Тогда, если машина дёргалась, а после проведения процедуры перестала, то значит, горючая смесь сгорает не полностью.

Источник статьи: http://xn--b1ac1aqnee.xn--p1ai/pochinka/karbyurator-na-402-dvigatel.html

Форумы на www.gaz21.ru: Взаимозаменяемость двигателей , 417 от Уаза на 402 от 31- й ВОЛГИ. — Форумы на www.gaz21.ru

Форумы на www.gaz21.ru
Этот сайт предназначен для аудитории 18+
>Технические вопросы
>Двигатель

Правила форума
Просмотр новых публикаций

(2 Страниц)
1
2
→

Вы не можете создать новую тему
Вы не можете ответить в тему

Взаимозаменяемость двигателей , 417 от Уаза на 402 от 31- й ВОЛГИ. На моей ВОЛГЕ ГАЗ-21 Р. застучал и заклинил 417-й двигатель, есть 4 Оценка:

#1 iqor

Участник

Группа: Пользователи
Сообщений: 17
Регистрация: 27 Апрель 12
Поблагодарили: 0
Пол: Мужчина
Город: Ивантеевка
Настоящее имя: Болдырев Игорь
Автомобиль: ЗАЗ-965б 1967г Газ-21И 1962 г.Рено-Меган 2010 г.
Телефон: 8-905-557-24-80
Возраст: 53
Отношение к аутентичности: Незначительные изменения

#2 Mayor

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 9 170
Регистрация: 26 Ноябрь 04
Поблагодарили: 0
Пол: Мужчина
Город: Баку Азербайджан
Настоящее имя: Адиль Мехмандаров
Автомобиль: ГАЗ-21Р 1966/1966 г.
Возраст: 58
Отношение к аутентичности: Сторонник модернизаций

1 коллектор перекинуть можно
2 поддон от 417 на 402 не подойдет, 402й придется резать и переваривать.
3 по крепежу коробки проблем особых нет, а вот с сцеплением они будут.

Более подробно о всех этих нестыковках при постановке 402 на 21ю Волгу можно найти в темах по постановке мотора 24 на 21ю Волгу.

417 тем и хорош, что по характеристикам не уступая 402 не создает проблем при внедрении на 21 — встает как родной.

#3 iqor

Участник

Группа: Пользователи
Сообщений: 17
Регистрация: 27 Апрель 12
Поблагодарили: 0
Пол: Мужчина
Город: Ивантеевка
Настоящее имя: Болдырев Игорь
Автомобиль: ЗАЗ-965б 1967г Газ-21И 1962 г.Рено-Меган 2010 г.
Телефон: 8-905-557-24-80
Возраст: 53
Отношение к аутентичности: Незначительные изменения

#4 Mayor

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 9 170
Регистрация: 26 Ноябрь 04
Поблагодарили: 0
Пол: Мужчина
Город: Баку Азербайджан
Настоящее имя: Адиль Мехмандаров
Автомобиль: ГАЗ-21Р 1966/1966 г.
Возраст: 58
Отношение к аутентичности: Сторонник модернизаций

#5 iqor

Участник

Группа: Пользователи
Сообщений: 17
Регистрация: 27 Апрель 12
Поблагодарили: 0
Пол: Мужчина
Город: Ивантеевка
Настоящее имя: Болдырев Игорь
Автомобиль: ЗАЗ-965б 1967г Газ-21И 1962 г.Рено-Меган 2010 г.
Телефон: 8-905-557-24-80
Возраст: 53
Отношение к аутентичности: Незначительные изменения

#6 Tixomir

Авто-доктор

Группа: Пользователи
Сообщений: 6 779
Регистрация: 23 Март 08
Поблагодарили: 0
Пол: Мужчина
Город: Курорт ВЦСПС
Настоящее имя: Владимир
Возраст: 54
Отношение к аутентичности: На себя посмотри!

#7 iqor

Участник

Группа: Пользователи
Сообщений: 17
Регистрация: 27 Апрель 12
Поблагодарили: 0
Пол: Мужчина
Город: Ивантеевка
Настоящее имя: Болдырев Игорь
Автомобиль: ЗАЗ-965б 1967г Газ-21И 1962 г.Рено-Меган 2010 г.
Телефон: 8-905-557-24-80
Возраст: 53
Отношение к аутентичности: Незначительные изменения

Сообщение отредактировал iqor: 22 Август 2012 — 23:06

#8 ice

Постоянный участник

Группа: Пользователи
Сообщений: 115
Регистрация: 26 Ноябрь 10
Поблагодарили: 0
Пол: Мужчина
Город: Подольск
Настоящее имя: Владимир
Отношение к аутентичности: Другое

#9 ЕСЕ

разоритель гск

Группа: Пользователи
Сообщений: 4 838
Регистрация: 18 Июнь 07
Поблагодарили: 0
Пол: Мужчина
Город: Москва,Коптево
Настоящее имя: Стас
Автомобиль: 21У-04.64г., 21И-1960г.
Возраст: 30
Отношение к аутентичности: Стремлюсь к 100% оригиналу

#10 LiK

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 988
Регистрация: 20 Сентябрь 06
Поблагодарили: 0
Пол: Мужчина
Город: Russia Orenburg
Настоящее имя: Константин
Автомобиль: ГАЗ 21Р
Возраст: 39
Отношение к аутентичности: Сторонник модернизаций

#11 iqor

Участник

Группа: Пользователи
Сообщений: 17
Регистрация: 27 Апрель 12
Поблагодарили: 0
Пол: Мужчина
Город: Ивантеевка
Настоящее имя: Болдырев Игорь
Автомобиль: ЗАЗ-965б 1967г Газ-21И 1962 г.Рено-Меган 2010 г.
Телефон: 8-905-557-24-80
Возраст: 53
Отношение к аутентичности: Незначительные изменения

#12 Mayor

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 9 170
Регистрация: 26 Ноябрь 04
Поблагодарили: 0
Пол: Мужчина
Город: Баку Азербайджан
Настоящее имя: Адиль Мехмандаров
Автомобиль: ГАЗ-21Р 1966/1966 г.
Возраст: 58
Отношение к аутентичности: Сторонник модернизаций

iqor (23 Август 2012 — 19:52) писал:

Правильно жмутся, так как неопределен объем работы. Если тупо оборвало привод и мотор оставшись без масла провернул вкладыши — это одно. А если при этом оборвало шатун и имеются ощутимые повреждения блока это другое.
Не далее как месяц тому самостоятельно перетряхивал свой движок — 417 кстати. Причем ТРИ тьфу, до клина он не дошел, хотя на капиталку давно просился- масло ел 1л на 1000км. Раскидал потому, что при очередной смене масла обнаружил вывалившийся штифт упорной шайбы КВ. Так вот имея лебедку, толкового помошника и запасшись полным комплектом з/ч ( поршневую с гильзами в комплекте менял тоже) не прибегая к шлифовке потратил пять дней. Правда что то пол дня ушло на изготовление съемника для гильз и для шестерен. На запчасти ушло порядка 250 баксов.

Поэтому если нет возможности толком диагностировать что с мотором конкретно случилось, думаю за отведенные три дня мотор стоит таки снять и вскрыть. Тогда станет ясно чего и сколько. Ну а дальнейшие действия провести в следующие выходные. Ну или тягать машину на эвакуаторе на СТО. И опять же окончательный расклад станет ясен только после вскрытия. И если дело только в провернутых вкладышах, и обойдется шлифовкой и без смены КВ и шатунов, не притрагиваясь к ЦПГ и даже не отвинчивая ГБЦ, то возможно что вся эта музыка и уляжется в эвакуатор + работа порядка 100, комплект вкладышей 20 шлифовка порядка 30, комплект прокладок 10-15, может быть привод и маслонасос 50-60, возможно не помешает смене пластиковой шестерни 20 и опорных шайб -5. Грубо что то в пределах 250-300 баксов. Это ориентировочные цены у нас. Ну и по времени на СТО это минимум 3 дня займет — доставка и поиск з/ч в это время не входят.

Сообщение отредактировал Mayor: 23 Август 2012 — 23:46

#13 LiK

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 988
Регистрация: 20 Сентябрь 06
Поблагодарили: 0
Пол: Мужчина
Город: Russia Orenburg
Настоящее имя: Константин
Автомобиль: ГАЗ 21Р
Возраст: 39
Отношение к аутентичности: Сторонник модернизаций

#14 Tixomir

Авто-доктор

Группа: Пользователи
Сообщений: 6 779
Регистрация: 23 Март 08
Поблагодарили: 0
Пол: Мужчина
Город: Курорт ВЦСПС
Настоящее имя: Владимир
Возраст: 54
Отношение к аутентичности: На себя посмотри!

#15 YuPI21

Гуру

Группа: Пользователи
Сообщений: 222
Регистрация: 11 Май 11
Поблагодарили: 0
Пол: Мужчина
Город: Москва
Настоящее имя: Юрий
Автомобиль: ГАЗ21
Телефон: 9О99О6634О
Возраст: 40
Отношение к аутентичности: Незначительные изменения

Что касается запасных частей, то получается следующее:
Комплект поршневой ПОН для УАЗ — 4800-5000 руб.
Комплект шатунов ГАЗ 24 — около 3000 руб
Вкладыши шатунные ГАЗ 24 — около 200 руб
Вкладыши коренные: если ГАЗ 24 (необхдимо будет на одном переделать замок) 250 руб. Если использовать от ГАЗ 51 — около 350 руб (из этого комплекта берется только широкий комплект, но его надо подрезать).
Шлифовка колевала — около 2000 руб.
Комплект прокладок — около 500 руб.

Работа только по переборке составляет в среднем в районе 10-15 тыр.

ЗЫ Мне за капитальный ремонт головки (шлифовка на 4 мм+замена клапанов под 24-е+замена седел клапанов+замена маслосьемных и т.д.) обошлась 5,5 тыр. Это работа+запасные части. Делал в Механике.

Сообщение отредактировал YuPI21: 24 Август 2012 — 12:49

#16 Tixomir

Авто-доктор

Группа: Пользователи
Сообщений: 6 779
Регистрация: 23 Март 08
Поблагодарили: 0
Пол: Мужчина
Город: Курорт ВЦСПС
Настоящее имя: Владимир
Возраст: 54
Отношение к аутентичности: На себя посмотри!

#17 YuPI21

Гуру

Группа: Пользователи
Сообщений: 222
Регистрация: 11 Май 11
Поблагодарили: 0
Пол: Мужчина
Город: Москва
Настоящее имя: Юрий
Автомобиль: ГАЗ21
Телефон: 9О99О6634О
Возраст: 40
Отношение к аутентичности: Незначительные изменения

#18 Tixomir

Авто-доктор

Группа: Пользователи
Сообщений: 6 779
Регистрация: 23 Март 08
Поблагодарили: 0
Пол: Мужчина
Город: Курорт ВЦСПС
Настоящее имя: Владимир
Возраст: 54
Отношение к аутентичности: На себя посмотри!

#19 Mayor

Верховный шаман 🙂

Группа: Пользователи
Сообщений: 9 170
Регистрация: 26 Ноябрь 04
Поблагодарили: 0
Пол: Мужчина
Город: Баку Азербайджан
Настоящее имя: Адиль Мехмандаров
Автомобиль: ГАЗ-21Р 1966/1966 г.
Возраст: 58
Отношение к аутентичности: Сторонник модернизаций

YuPI21 (24 Август 2012 — 14:48) писал:

Это в случае с мотором 21. А коллега говорит о моторе 417. Там коренные все от 24ки.

Источник статьи: http://gaz21.ru/forum/index.php?showtopic=29575

Какой карбюратор поставить на газель с 402 двигателем

Карбюратор модели К-151 устанавливался на автомобили Газель 2705, ГАЗ 3102, 3110 с силовыми установками ЗМЗ 402. Устройство состоит из элементов, отвечающих за попадание горючей смеси к цилиндрам. Модель карбюратора К 151 применяется как штатное устройство, существуют разновидности 151 «С» и «Д», отличающиеся некоторыми параметрами. Перед тем, как понять, какой карбюратор лучше поставить на уаз с 402 двигателем, необходимо изучить параметры, устройство агрегата.

Устройство карбюратора к-151

Холостой ход, главная дозирующая установка

В состав системы ХХ, отвечающей за стабильную работу мотора уаз без нагрузки, входит обводной канал. Количество бензина, обороты регулируются винтами топливно воздушной смеси, к ней же относятся пара жиклеров, клапан экономайзера. Регулировка производится стандартным путем, возможна без снятия элементов с машины.

Главная дозирующая установка расположена при средней части, комплектуемый при автомобиле волга 3110 двигатель 402 карбюратор отвечает за подачу горючей смеси правильными пропорциями. Состоит узел из пары жиклеров, воздушных и топливных, которые подают горючку к заслонкам. С механизмом связана переходная система, обеспечивающая плавный переход открытия дросселя второй камеры, для более комфортабельной езды.

Пуск непрогретого силового агрегата

На холодную заводится ДВС отдельной системой, порядок которой полуавтоматический, работает по принципу перемещения рычагов пневмо корректором, помогает настроить обороты, чтобы избежать хлопков. Регулировка уровня подачи топлива, закрытия заслонки производится перемещением рычага подсоса. Вытягивание ручки подсоса сопровождается кратковременным нажатием педали газа.

Пневмокорректор работает к моменту запуска, мотор перекрывает воздушную заслонку воздействием рычагами. Корректируется уровень заслонки на необходимый угол, что поддерживает прогревочные обороты нужным уровнем.

Принудительное отключение подачи горючего

Экономайзер отвечает за отключение подачи горючего в цилиндры при моментах отсутствия необходимости в бензине. К примеру, когда автомобиль движется по склону при включенной передаче, происходит торможение двигателем, при таких ситуациях горючая смесь в цилиндрах не уместно. Техническая конструкция действует на количество выбрасываемых газов, расход бензина.

Работа производится следующим образом:

Обороты ДВС контролируются оптическим датчиком, которым комплектуется трамблер, если их порядок составляет не более 1400 оборотов в минуту, происходит дальнейшие действия клапанов;
Электромагнитный клапан не получает напряжения, бензин не подается к цилиндрам;
Перекрывается воздушная подача механизмом ХХ.

Также карбюратор на газель с 402 двигателем предусматривает эконостат, который подает порцию топлива при максимальных оборотах в цилиндры, что позволяет значительно улучшить динамику автомобиля. Насос – ускоритель представляет по функционалу те же функции, но работает при всех режимах. При резком нажатии педалью газа, подается порция горючего в эмульсионные каналы, для плавного, комфортного ускорения.

Какой карбюратор лучше подойдет на 402 двигатель

Владельцы Газелей, автомобилей Волга с мотором 402 модели думают о смене устройства по нескольким причинам:

Повышенный расход топлива при режиме «трасса», не говоря уже о городском. Вопрос актуален для тех, кто работает на автомобиле, значительно хочет настроить, снизить расход.
Покупка поддержанного автомобиля может принести немало сюрпризов, в том числе и плачевный карбюратор на газель 402 двигатель. В процессе эксплуатации выходят из строя механизмы пружинок, засоряются каналы, появляется нагар.

Основные положительные стороны замены на карбюратор Солекс 402 двигатель:

Игла запорная не оснащается резинкой, это способствует отсутствию в потребности технического обслуживания элемента;
Лучшая настройка для приготовления воздушно – топливной смеси, позволяет эксплуатировать агрегат солекс при всех оборотах.

Карбюратор солекс на уаз 402 двигатель имеет следующие недостатки:

Повышенная чувствительность к качеству горючки на заправках. Узкие каналы не терпят смол и других отложений, стабильная работа сразу прекращается, карбюратор 151 на 402 двигатель требует профилактики. При эксплуатации механизма с такой системой подачи необходимо тщательно следить за фильтрами грубой и тонкой очистки.
Произведенные мастером или своими руками настройки качества и количества топливной смеси являются посредственными, через некоторое время стоит опять производить регулировку.
Отсутствие системы эконостата, автономного запуска холодного мотора, понижают спрос данной модели.

Преимущества и недостатки модели К-151

Совместимость этой модели двигателя с другими карбюраторами

Источник статьи: http://prokarbyrator.ru/zamena-karbyuratora/kakoj-karbyurator-postavit-na-gazel-s-402-dvigatelem.html
