Газель 402 двигатель инжектор – ЗМЗ-402 Инжектор — Сообщество «ГАЗ Волга» на DRIVE2

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Двигатель ЗМЗ 402 инжектор: характеристики, особенности, тюнинг

Инжекторный двигатель ЗМЗ 402 пришёл на смену карбюраторной версии, и выпускал его Заволжский моторный завод вплоть до 2006 года. По сути, это стала модифицированная и доработанная версия силового агрегата, которая устанавливалась на транспортные средства Газель и некоторые Волги.

Технические характеристики

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Техническое обслуживание

В обслуживании ЗМЗ 402 инжектор ничего не поменялось по сравнению с карбюраторной версией. Согласно технических карт завода изготовителя о правильном обслуживании мотора, распишем, как проводиться ТО на ЗМЗ 402:

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Вывод

Инжекторная версия силового агрегата ЗМЗ 402 получилась весьма внушающая. Модернизированная система впрыска топлива позволила уменьшить расход потребляемого горючего и исключить извечные проблемы с карбюратором.

Техническое обслуживание

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Как переделать 402 двигатель под инжектор

Хочу переделать двигатель 402 на инжектор

Машина сильно дымит ГАЗ Волга 3110 – 4 ответа
Большие обороты холостого хода на ГАЗ 3110 с карбюратором Солекс – 3 ответа
Прикипела шпилька ГБЦ в ГАЗ 3110 – 2 ответа
Плохо едет пока не прогреется ГАЗ 3110 – 2 ответа
Масло попало в бензин на ГАЗ 3110 – 2 ответа

Вот ссылочка для познания. Жми

Ну а так по сути конечно проще и дешевле будет 406 б/у естественно взять. Просто вы особо результат не почувствуете. Карбюратор порой качественней и мощней едет.

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Технические характеристики

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Техническое обслуживание

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Вывод

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов

Ни один другой отечественный движок не породил такого количества дремучих предрассудков, упорно передаваемых из поколения в поколение, как старый добрый двигатель ЗМЗ 402 . Все бы ничего, но слепая вера во все эти измышления перекрывает рукастому волговоду дорогу к ряду несложных, но эффективных усовершенствований, способных превратить старичка во вполне пригодный для современной динамичной езды агрегат. Стоит этим заниматься или нет — отдельный вопрос, но возможность, я считаю, как минимум должна быть. Поэтому приступим к поискам истины.

1. ЗМЗ-402 древнее мамонтовых экскрементов, ведет родословную от Доджа 30-х годов!

5. Единственный реальный способ взбодрить 402-й — внедрить в него 100мм поршневую, превратив в 410-й.

6. Хороший способ повысить мощность 402-го — убрать ступеньки на стыке ГБЦ с коллектором и отполировать каналы до зеркала.

7. ЗМЗ-402 не в меру прожорлив.

8. Если из 402-го не течет масло, значит оно кончилось.

9. В 402-й нельзя лить синтетику, набивка ее не держит.

10. После капиталки 402-й живет не больше 50 тыс.км.

11. Если головку фрезернуть до высоты меньше 94мм ездить можно будет только на 98 бензине.

12. Для перевода 4021 2401 на АИ-92 обязательно нужно фрезеровать голову, иначе прогорят клапана.

13. Наилучший способ улучшить топливную экономичность — поставить карбюратор от Жигулей.

14. Движок с «современным» к-151с мощнее и экономичнее чем с устаревшим к-126гм.

15. После замены стакана маслофильтра на переходник нельзя использовать жигулевские фильтры, можно ставить только от ЗМЗ-406.

16. Большинство иномарочных радиаторов не подходят для ЗМЗ-402 из за меньшего диаметра выводов: не хватит пропускной способности.

17. Маслорадиатор 402-му не нужен. Или нужен?

Вывод

Рестайлинговая модель авто ГАЗ 31105 пришла на смену ГАЗ 3110 в 2004 году. В новом автомобиле произошли существенные изменения, но много чего осталось от предшественника. В частности, на новую «Волгу» с самого начала устанавливали двигатели ЗМЗ 402 и ЗМЗ 406.

Двигатель ЗМЗ 402 в разрезе

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

Другая форма соединительных колодок;
Иная схема подключения приборов;
Другой вольтаж.

ЗМЗ 402

Странно, что вообще этот ДВС оказался на новой машине – нельзя же одним и тем же мотором оснащать автомобили так много лет. Впервые этот двигатель серийно стал устанавливаться на переходную модель «Волги» ГАЗ 24 М в 1985 году, и с того времени не претерпел практически никаких изменений. Тем не менее, на ГАЗ 31105 он шел с завода в 2004 и 2005 году.

Замена масляного фильтра в моторе ЗМЗ-402

Из всех двигателей устанавливаемых на ГАЗ 31105, 402-ой мотор самый маломощный и низкооборотистый. У него есть свои характерные неисправности, которые чаще всего встречаются:

Течь масла с заднего коренного подшипника (с сальниковой набивки);
Повышенный угар масла через поршневые кольца;
Обрыв шестигранного привода масляного насоса;
Выпадение седел клапанов в головке блока цилиндров.

Если со многими недостатками еще как-то можно было мириться, то выпадение седла клапана становилось настоящей катастрофой для автовладельца.

Разборка двигателя ЗМЗ 402

Несомненным плюсом 402-ого является то, что в него можно лить практически любое моторное масло. Таксисты в целях экономии доходили до того, что заправляли мотор самым дешевым «Камазовским» маслом и автолом М8. Причем доливку делали тем маслом, что было под рукой.

Оставалось только удивляться, как этот движок еще работает – при разборке нередко после такой эксплуатации можно было наблюдать не только нагар на всех внутренних деталях 402-ого, но и свернувшуюся консистентную смазку типа «солидол».

Всего двигатель 402-ой производился в двух вариантах:

Для работы на бензине Аи-92 – ЗМЗ 402;
Для работы на бензине А-76 – ЗМЗ 4021.

Дефорсированный мотор ЗМЗ 4021 имеет увеличенную камеру сгорания, и все отличие его от ЗМЗ 402 заключается только в ГБЦ, которая выше на 4 мм.

Технические характеристики ДВС ЗМЗ 402:

Тип – карбюраторный;
Мощность номинальная (на бензине Аи-92) – 100 л. с.;
Мощность номинальная (на бензине А-76) – 90 л. с.;
Объем цилиндров – 2,445 л;
Число и порядок расположения цилиндров – 4;

Разобранный блок мотора ЗМЗ 402 с цилиндрами

инжектирование змз 402 — Сообщество «ГАЗ Волга» на DRIVE2

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.

Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410 из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены: autoclub-gaz.ru/uploads/p…thumbs/1324501887_gbc.jpg Инжектор на 402-й двигатель ГБЦ 4213.1003010 евро-3 под свечи как у 406, Рессивер 420.1008017-30(на нем только аллюминевую пластику на место ДАД поставил, на фото отмечено крестиком) и прокладку ГЦ 421.1003020 autoclub-gaz.ru/uploads/p…umbs/1324502624_rampa.jpg

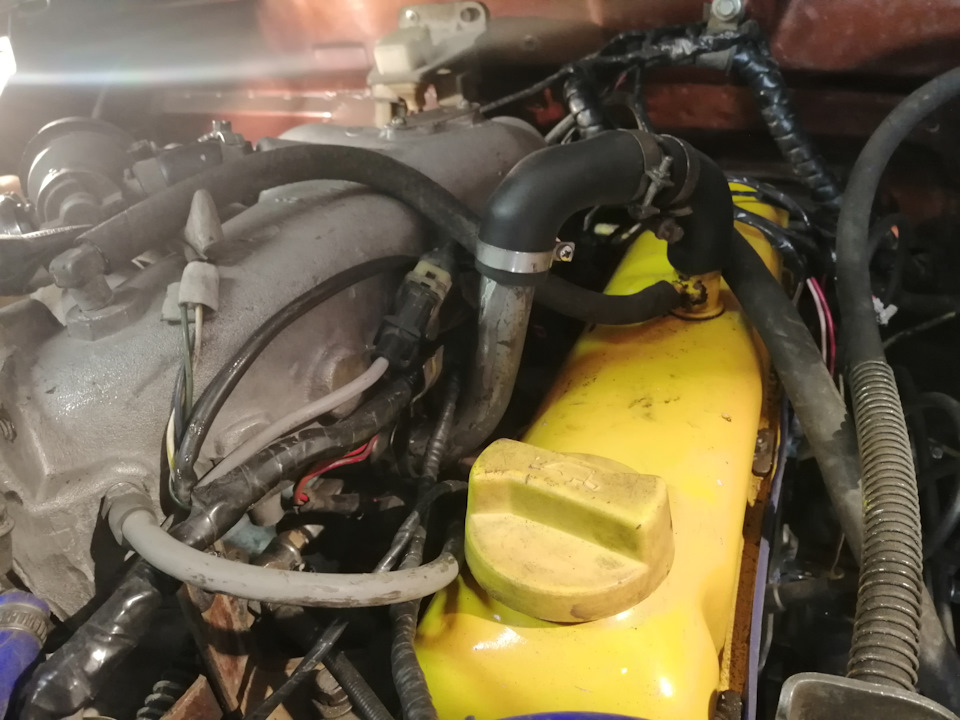

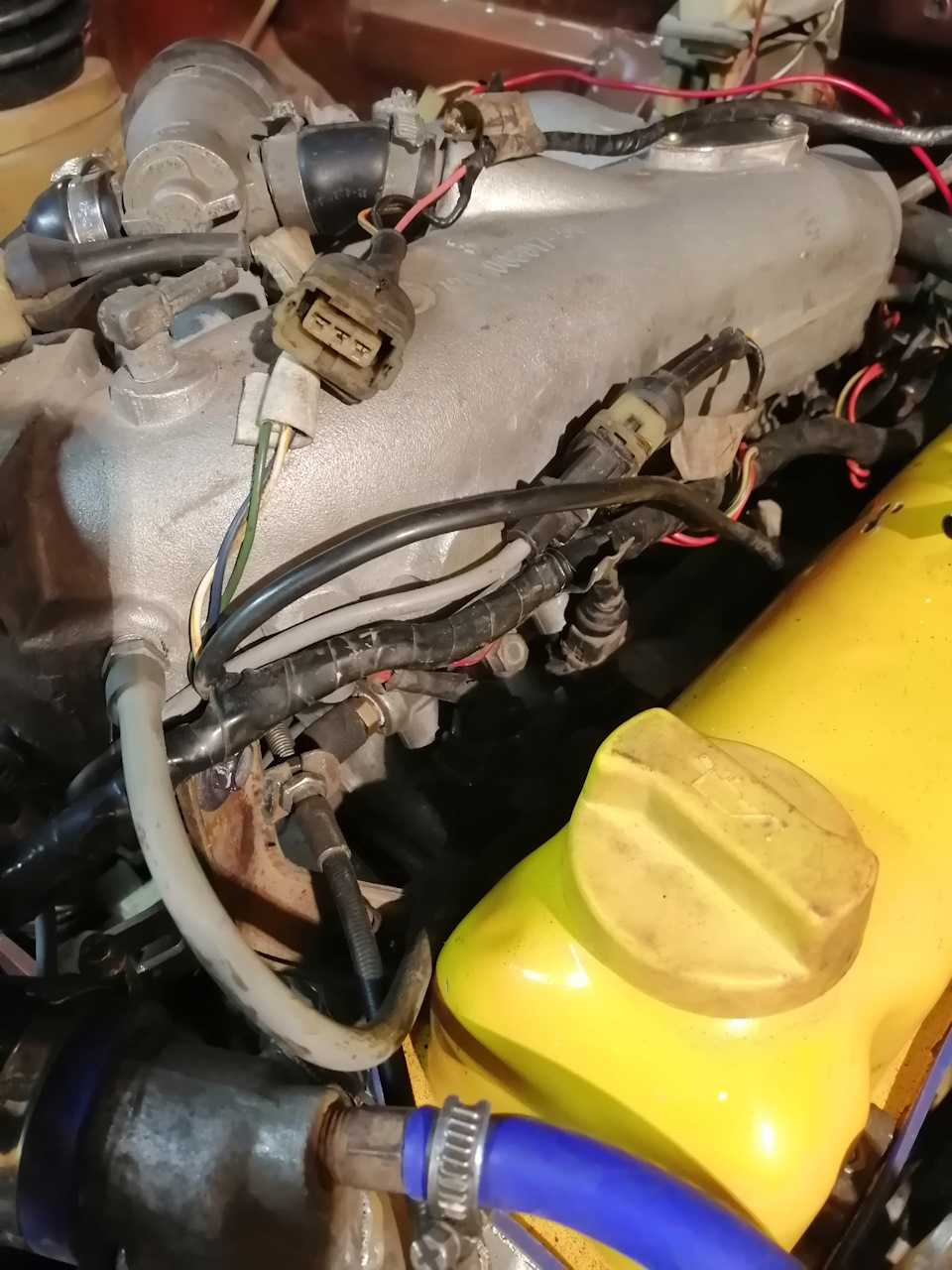

Инжектор на 402-й двигатель

Топливная рампа autoclub-gaz.ru/uploads/p…1324502705_full_rampa.jpg

Инжектор на 402-й двигатель Фото рампы целиком. Сразу с местом для регулятора давления топлива от дв.406 autoclub-gaz.ru/uploads/p…s/1324502166_provodka.jpg

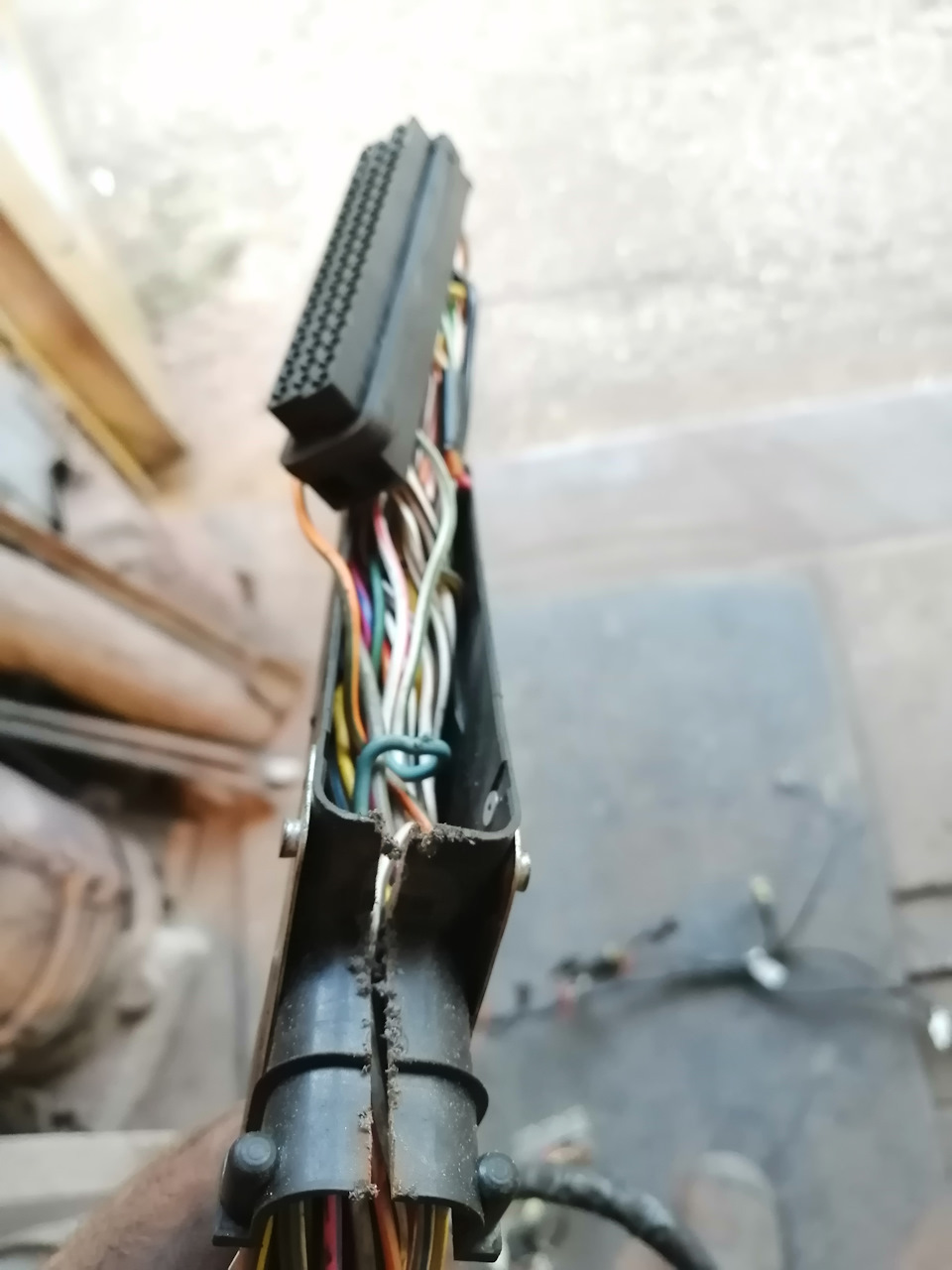

Инжектор на 402-й двигатель Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ, датчиком положения дросельной заслонки с дроселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики(видны на схеме) autoclub-gaz.ru/uploads/p…umbs/1324502334_chema.jpg Инжектор на 402-й двигатель Схема их подключения autoclub-gaz.ru/uploads/p…mbs/1324502399_raspin.jpg

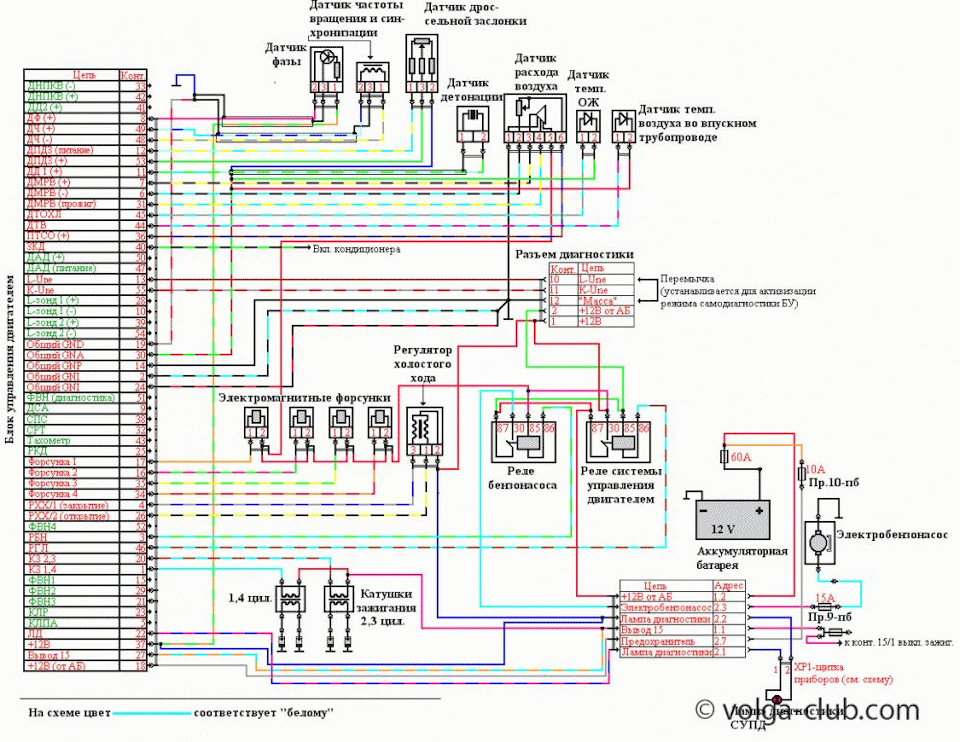

Инжектор на 402-й двигатель Распиновка autoclub-gaz.ru/uploads/p…bs/1324502546_kolodka.jpg

Инжектор на 402-й двигатель Колодка autoclub-gaz.ru/uploads/p…s/1324502482_podkluch.jpg

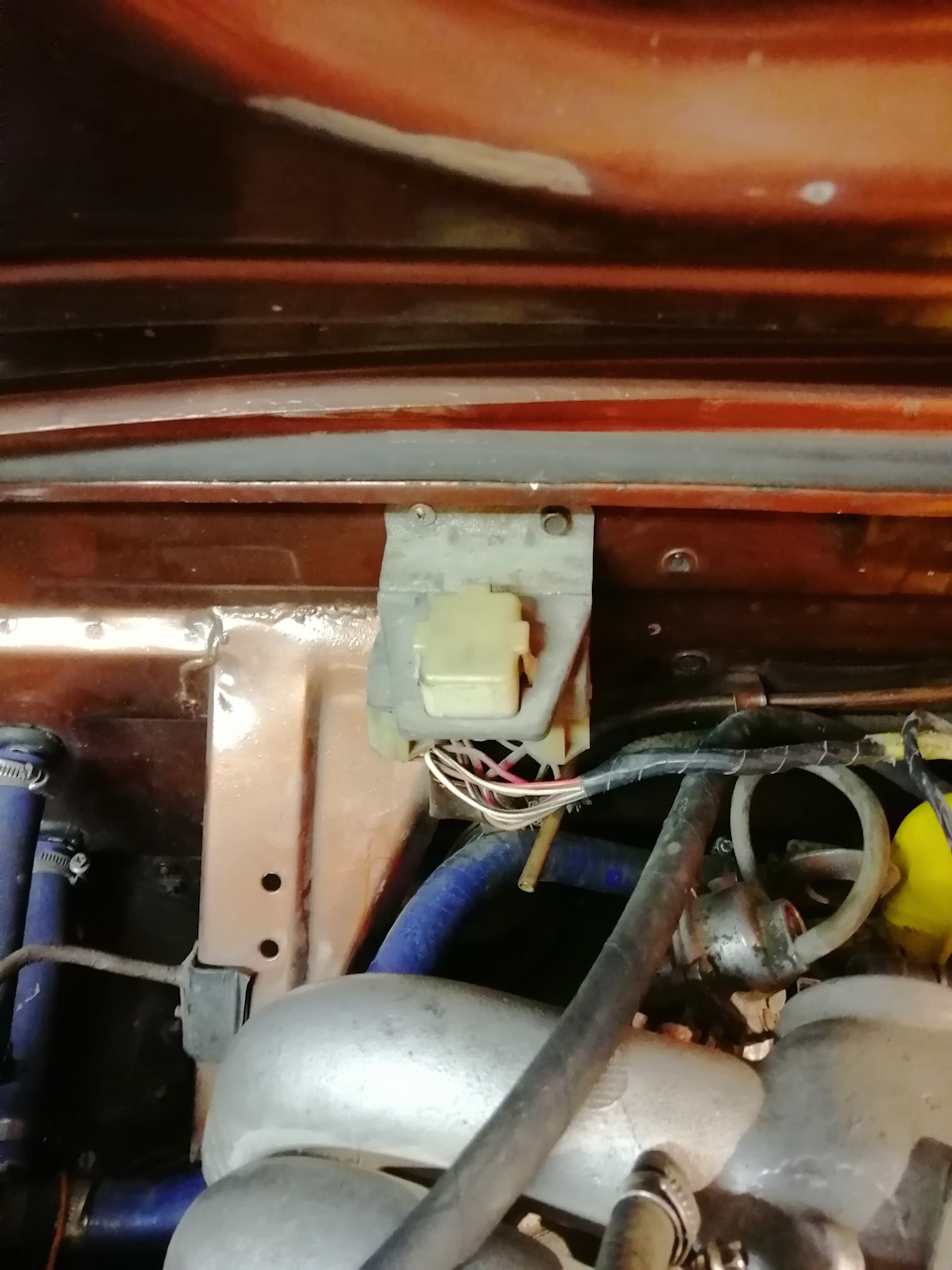

Инжектор на 402-й двигатель Подключение колодки

Бензонасос поставлен на место, где стояла катушки зажигания.

Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока. autoclub-gaz.ru/uploads/p…mbs/1324502824_vipusk.jpg Инжектор на 402-й двигатель Выпуск родной, только место крепления карбюратора(впускной коллектор) удалено болгаркой

Инжектор на 402-й двигатель Датчик температуры воздуха установлен в патрубок. (Взят от хонды)

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено: Инжектор на 402-й двигатель Инжектор на 402-й двигатель Инжектор на 402-й двигатель Инжектор на 402-й двигатель настраивался он с помощью простой схемы(по загоранию диода): Инжектор на 402-й двигатель 1 – датчик; 2 – штекерная колодка датчика; 3 – резистор 0,5–0,6 кОм; 4 – светодиод АЛ307; 5 – металлическая пластина.

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже): Инжектор на 402-й двигатель Инжектор на 402-й двигатель

Устанавливаем и закрепляем ДПКВ: autoclub-gaz.ru/uploads/p…thumbs/1324503811_bok.jpg Инжектор на 402-й двигатель Датчик положения коленвала(ДПКВ) закреплён(зазор между ним и зубчатым венцом 1-2мм) на кронштейне в виде уголка

Затем мелом или белым маркером ставим метку на 20м зубе… autoclub-gaz.ru/uploads/p…/thumbs/1324504826_20.jpg Инжектор на 402-й двигатель Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отвер

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

Chrysler 2.4L

Мотор «Крайсер» на «Волге» 31105 прижился очень хорошо. Надежный и неприхотливый, он с легкостью может пройти 200 тыс. км без ремонта. Разумеется, за мотором необходимо следить – вовремя менять моторное масло, следить за уровнем масла и охлаждающей жидкости в радиаторе. Но без обслуживания даже мотор ЗМЗ 402 не выдержит и сломается. Chrysler 2.4, так же как и ЗМЗ 406, имеет по четыре клапана на цилиндр, то есть является двигателем типа DOHC.

Мотор экономично расходует топливо, на трассе при скорости 90 км/ час вполне можно уложиться в 8 л на 100 км пути.

Топливная система «Крайслер» – инжектор, с электронным управлением. Диагностику инжектора так же, как и на моторе ЗМЗ 406, можно произвести по кодам ошибок при включении зажигания. Но в отличии от заволжского варианта, новый блок управления на Chrysler 2.4 стоит несоизмеримо больше.

ЗМЗ 405

Мотор ЗМЗ 405 является «братом-близнецом» 406-ому, самое главное отличие – расточенный блок цилиндров под гильзы с внутренним диаметром 95,5 мм. Соответственно, у этого двигателя больше мощность и объем цилиндров. С 2008 года для 31105 производится модификация ЗМЗ 40525.10, отвечающая нормам экологии Евро-3. Все проблемы мотора такие же, как и у ЗМЗ 406.

Технические характеристики ЗМЗ 405:

Тип – инжектор;
Мощность номинальная – 145 л. с.;
Рекомендуемое топливо – бензин Аи-92 и Аи-95;
Объем цилиндров – 2,46 л;
Число и порядок расположения цилиндров – 4 в один ряд;
Количество клапанов на цилиндр – 4;
Компрессия в цилиндрах – 9,4;
Диаметр поршня – 95,5 мм;
Ход поршня – 86 мм;
Вес (с навесным оборудованием) – 187 кг;
Масло в картере – 5 л.

Следует отметить, что в разных справочниках мощность ЗМЗ 406 и ЗМЗ 405 часто указывается разная. Первое время, когда только что появилась модель ЗМЗ 406, многие утверждали, что двигатель развивает мощность 150 л. с. Но это был явно завышенный показатель. Позднее цифры уже стали скромнее – 131 л. с., 133 л. с. Поэтому значения мощности для ДВС ЗМЗ 406 и ЗМЗ 405 приведены ориентировочные.

Источник статьи: http://iga-motor.ru/avtolikbez/peredelka-402-na-inzhektor-2.html

Характеристика двигателя ЗМЗ-402 инжектор

Технические характеристики

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Техническое обслуживание

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана.

Вывод

Источник статьи: http://avtodvigateli.com/marki/zmz-402-inzhektor.html

Мой вариант инжектора на ЗМЗ 402

Честно признаюсь, на 2 форума сил и времени не хватает.
Все описал тут
forum.allgaz.ru/showpost.…p?p=1071272&postcount=807

ГАЗ 24 1991 — тюнинг

Машины в продаже

ГАЗ 24 Волга, 1988

ГАЗ 24 Волга, 1989

ГАЗ 24 Волга, 1986

ГАЗ 24 Волга, 1991

Комментарии 41

Привет! а на 24д такая гбц встанет?

Интересный проект. Задумывался о такой идее, но дальше идей не заходит пока. Теперь посмотрев на чужой опыт думаю: а может и себе замутить инжектор на ЗМЗ 402 =)?

Топлива хватает ему? Ведь у 406 2.3, а у 402 2.5 (округлил) Как в мороз запускается? Как динамика, максималка с отсечкой? Не думали перейти на ДАД?

Ответы на вопросы 🙂
1) хватает
2) отлично
3) отличная, отсечка на 6000
4) и не думаю, всё устраивает

а КАКАЯ ПРОШИВКА! я больше склоняюсь к микасу от 40522 или январь но с основой от данных прошивки змз. Тут ведь сразу можно подкорректировать запуск на холодную, дад поставить, датчик фаз и везде почти откатывают

а сколько на 100 км берет такой двигатель литров?

Всё по прошивке, в стандарте 9-10 литров

В пробках 20 литров (по часу стоять)

На гашетку давить, тоже понятно …

а ты на стенде не катал машину чтобы посмотреть параметры двигателя ?

Не катал, да и не до этого сейчас, болею, мечтаю не то, чтобы на машине кататься, хоть бы здоровья хватило ещё по земле ходить 🙁

Привет работа проведена колоссальная сразу видно что руки из нужного места растут, но поверь всё равно придёте к решению по установке ино мотора, респект и уважуха!

Доброй ночи. Подскажи пожалуйста ориентировочную смету работ? Проводку ты взял с разборки, а что еще оттуда можно взять? Получается по запчастям не меньше 20 тр, правильно я прикидываю?

Примерно так, но можно и меньше.
Как договоришься 🙂

а что еще можно с разборок взять? нижний коллектор пилить, косу, пилить трамблер, — это я понял. рампу строго новую?

от чего выпускной коллектор?

Родной 🙂 от 402
forum.allgaz.ru/picture.p…umid=1197&pictureid=17224
только место крепления карба обработано болгаркой

да блин я хотел спросит Впускной…ипро впуск спросить…:))) а так молоток классно сделал…интересно…

За похвалу и ободрение, большое СПАСИБО :)))

Просто у меня ресивер + впускной шли одной запчастью (в сборе).
Номер запчасти по каталогу
ресивер 420.1008017-30

Нашёл старую фотку 🙂
тут эта запчасть разобрана на две части ресивер + впуск
cs311130.vk.me/v311130325/da9/r512wyVBk88.jpg

заслонка и т.д. в кадре случайно:)

Тоже себе ставил, только впускной коллектор из стандартного переделывал. Смысл есть, но в данный момент мысль сместилась в сторону 1UZ-FE. Бортовика волги пока нет, кузов на сварке.

Источник статьи: http://www.drive2.ru/l/1951329/

инжектирование змз 402

Для модернизации двигателя были приобретены:
autoclub-gaz.ru/uploads/p…thumbs/1324501887_gbc.jpg
Инжектор на 402-й двигатель
ГБЦ 4213.1003010 евро-3 под свечи как у 406, Рессивер 420.1008017-30(на нем только аллюминевую пластику на место ДАД поставил, на фото отмечено крестиком) и прокладку ГЦ 421.1003020
autoclub-gaz.ru/uploads/p…umbs/1324502624_rampa.jpg

Инжектор на 402-й двигатель
Фото рампы целиком. Сразу с местом для регулятора давления топлива от дв.406
autoclub-gaz.ru/uploads/p…s/1324502166_provodka.jpg

Инжектор на 402-й двигатель
Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ, датчиком положения дросельной заслонки с дроселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики(видны на схеме)
autoclub-gaz.ru/uploads/p…umbs/1324502334_chema.jpg
Инжектор на 402-й двигатель
Схема их подключения
autoclub-gaz.ru/uploads/p…mbs/1324502399_raspin.jpg

Инжектор на 402-й двигатель
Подключение колодки

Бензонасос поставлен на место, где стояла катушки зажигания.
Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

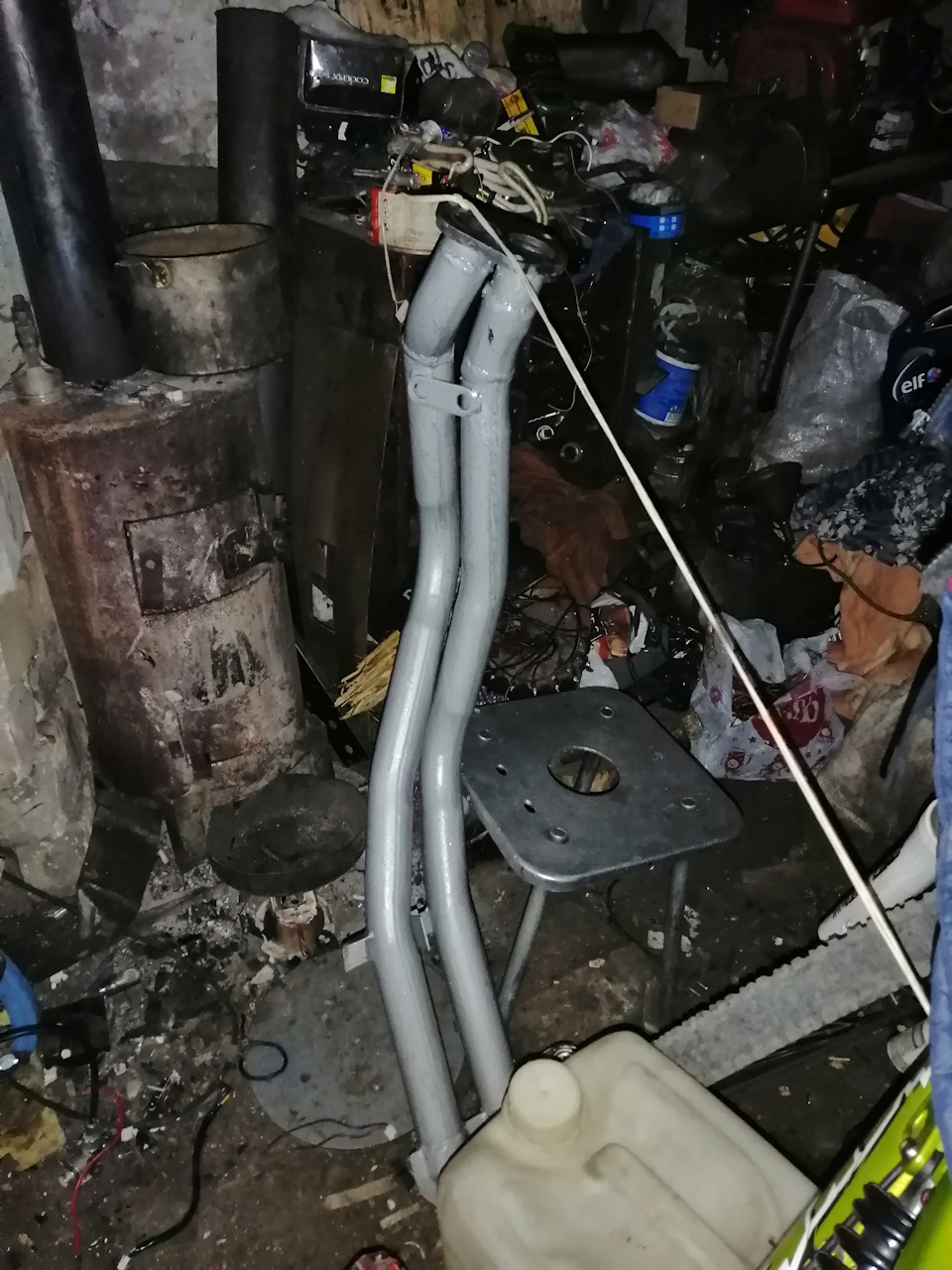

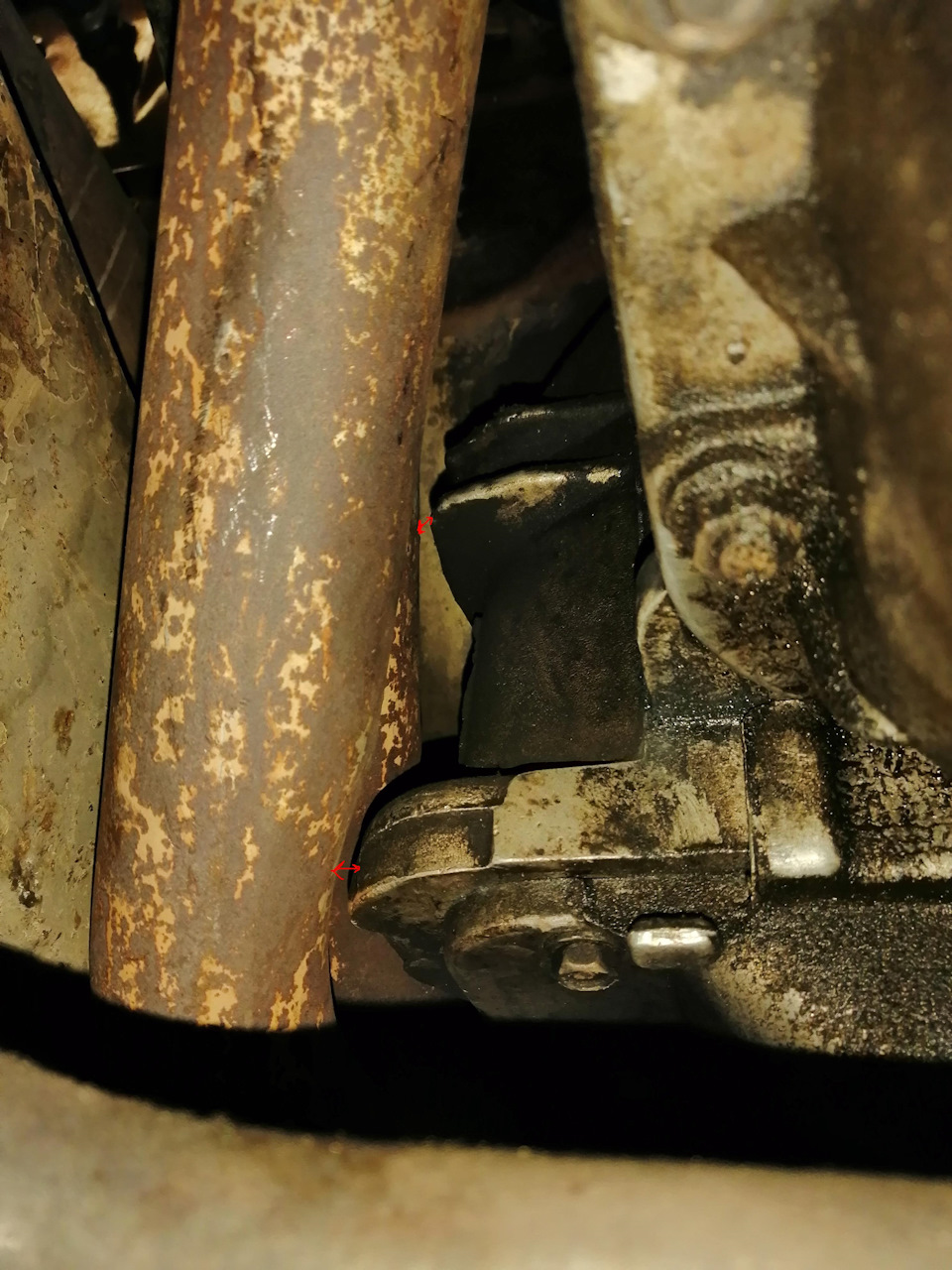

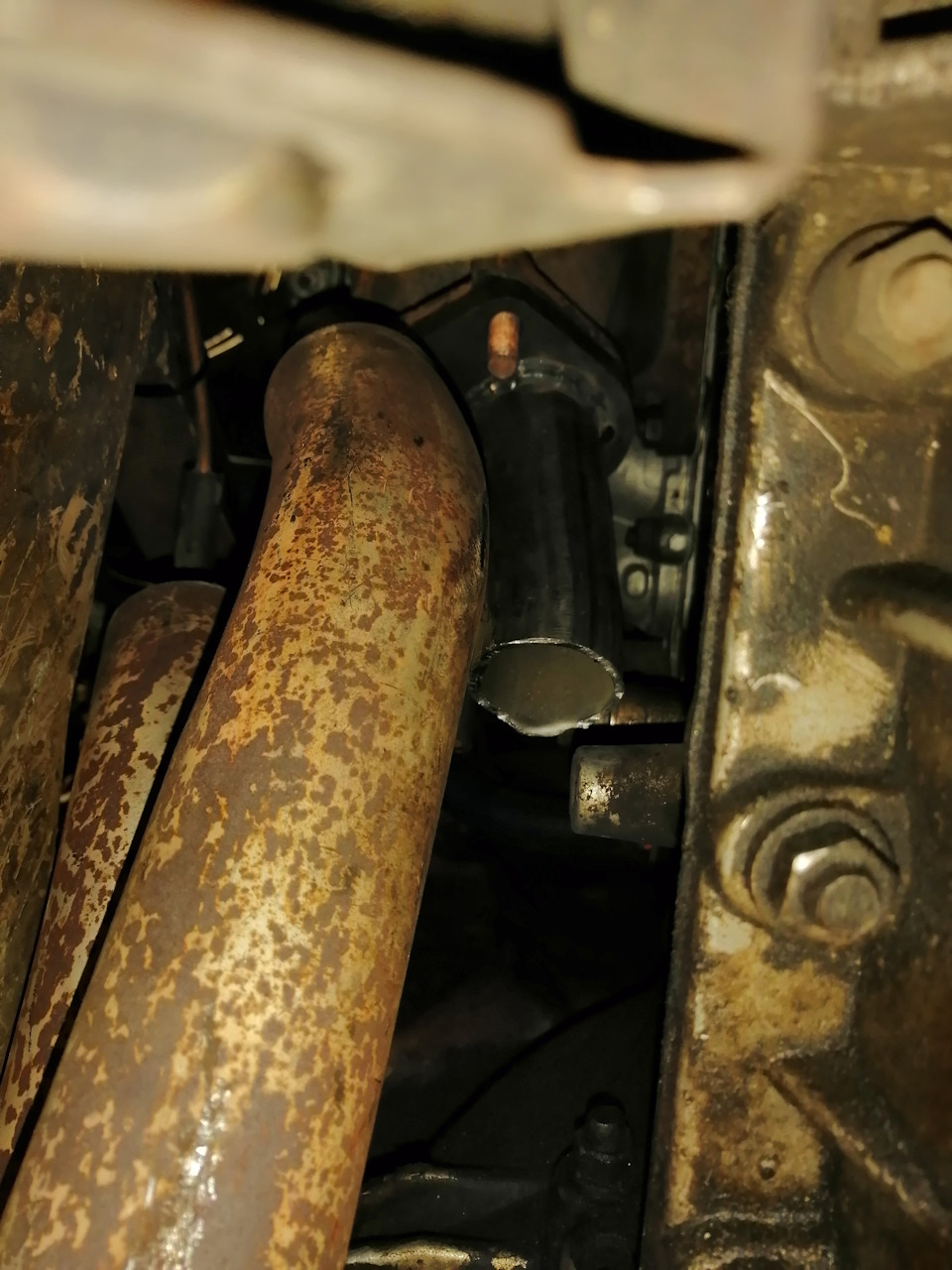

autoclub-gaz.ru/uploads/p…mbs/1324502824_vipusk.jpg
Инжектор на 402-й двигатель
Выпуск родной, только место крепления карбюратора(впускной коллектор) удалено болгаркой

Инжектор на 402-й двигатель
Датчик температуры воздуха установлен в патрубок. (Взят от хонды)

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено:
Инжектор на 402-й двигатель
Инжектор на 402-й двигатель
Инжектор на 402-й двигатель
Инжектор на 402-й двигатель
настраивался он с помощью простой схемы(по загоранию диода):
Инжектор на 402-й двигатель
1 – датчик;
2 – штекерная колодка датчика;
3 – резистор 0,5–0,6 кОм;
4 – светодиод АЛ307;
5 – металлическая пластина.

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):
Инжектор на 402-й двигатель
Инжектор на 402-й двигатель

Источник статьи: http://www.drive2.ru/c/760545/

402 двигатель газель инжектор фото

А вот и мой 402 инжектор!

Сообщение George » Сб июн 27, 2009 12:02 pm

Описание процесса установки и настройки, чертежи, графики и фотки выложены http://sites.google.com/site/yurybar/projects/402i на моей домашней страничке, а здесь готов ответить на вопросы и помочь повторить проект, если кому-то захочется.

[правка] мотор был продан по частям, а набор инжектора переходит к Master General с помощью камрада Kapitan Katalkin. Ответственно заявляю что для 402 достаточно набора Микас 7.1 без датчика детонации, лямбды и датчика фазы, однако совершенно необходим ДТВ на холодный воздух и желательна прошивка Микас7 Спорт на ДАД для максимального эффекта.

Любая прошивка с ДМРВ (лучше конечно от УМЗ4216 и т.п.) скорее всего будет очень хорошо работать с минимальными поправками.

Сообщение Mortis » Сб июн 27, 2009 12:16 pm

Сообщение Firebird 18-44 » Сб июн 27, 2009 13:22 pm

Сообщение Плотник » Сб июн 27, 2009 14:55 pm

Сообщение Павел89 » Сб июн 27, 2009 20:11 pm

Сообщение George » Пн июн 29, 2009 6:48 am

только вернулся с дачи, впечатлений масса. За городом сабж проявил себя оч хорошо. Значительно выросла тяга и подхват на низах. И это при том что зажигание все еще от трамблера. Все самое интересное происходит при плавном нажатии на газ с низких оборотов. Тапку в пол разгон почти как на карбе (ээ. в смысле на не душащем мотор карбе, настроенном по смеси, у меня был именно такой) по причинам, указанным в статье. Я думаю настройка зажигания улучшит и этот показатель, но как я езжу смысла это особого не имеет.

В первую же очередь порадовал горячий пуск и нормальная езда на непрогретом моторе. Естественно что прошивка откатывалась по смеси под этот мотор.

Сообщение Master General » Пн июн 29, 2009 8:09 am

Сообщение George » Пн июн 29, 2009 18:28 pm

Рекорды расхода будут при настроенном зажигании и фазированном впрыске. Товарищ, который лучше меня настраивает эти вещи, будет в отпуске все лето. Поэтому сосредоточусь на аккуратности и сборе данных например по стандартной кривой УОЗ.

На карбе расход был стабильно 15 на 100 в смешанном цикле. Люблю притопить и буду это делать регулярно

Сабж был настроен в воскресенье. С тех пор пробег включая настройку, тест-драйв и поездку за город составил что-то типа 400 км по счетчику, после чего долил 43 литра. Возможно разживусь маршрутником и будут более точные данные.

Расход на холостых за счет зажигания доведен до 0,85 л/час, это если введены правильные калибровки форсунок. Холостые 800, меньше нельзя по объективным причинам и лично мне не нужно, учитывая расход.

Сообщение George » Чт июл 02, 2009 23:31 pm

Расходом приятно удивлен. Получилось 43 литра на 350 км неспешной езды по городу , с пробками 50/50. Были случаи активного притапливания газа в пол а также езды груженым по самые кокосы.

На мой взгляд наиболее существенный вклад в экономию внесли:
-существенно возросшая тяга на низах, и только тогда когда она необходима. То есть состав смеси регулируется нагрузкой на мотор.
-отключение топлива при торможении мотором (у кого из вас стоит и работает блок эпхх?)

Итак, я стал ездить быстрее и вместе с тем меньше крутить мотор, кроме того стал чаще тормозить двигателем. К сожалени ю в области малых углов открытия дросселя и малых нагрузок пока есть проблемы, связанные с особенностями ПО: коррекция по дросселю и по РХХ это разные величины, где-то смесь недоглядели. Кроме того работаю по вбиванию кривых зажигания в мозги.

Раньше при тех же условиях расход не выходил из 15. При езде по городу почти без пробок рекорд расхода на карбе был 13,3 , но ездил я куда как спокойнее чем сейчас. Когда сделаем фазированный впрыск, починим низкие обороты и настроим зажигание попробую поехать в деревню на рекорд =)

Источник статьи: http://gaz-24.com/forum/viewtopic.php?t=68052

Двигатель 402 ЗМЗ: устройство, схема и характеристики

Под обозначением ЗМЗ-402 скрывается целая линейка силовых агрегатов, выпускаемая Заволжским моторным заводом. Эти бензиновые 4-цилиндровые двигатели установлены преимущественно на легковые автомобили «Газель», «Волга». Можно найти информацию об их применении на микроавтобусах «Латвия» и некоторых моделях Ульяновского автозавода.

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
ЗМЗ-4021.10, потребляющий топливо А-76.
ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Описание и технические характеристики

Двигатели ЗМЗ 402-й серии – неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и «Газель».

Рабочий объем силового агрегата — 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 – это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата — 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Составные части

Блок цилиндров 402 двигателя и верхняя часть картера представлены одной деталью и выполнены из высокопрочного алюминиевого сплава. Чугунные цилиндры представлены съёмными гильзами. Для крепления головки блока по верхней поверхности предусмотрены 10 «бобышек». Внизу блок двигателя разделен перегородками на 4 части. В них располагаются коренные подшипники коленвала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней – картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

У модификаций 402.10 и 4021.10 головки блоков разной толщины. Это объясняется различными объемами камер сгорания. По сути, головка 402.10 получается путём фрезирования нижней кромки головки 4021.10 на 3,6 мм.

На техническом обслуживании двигателю автомобиля уделяется особое внимание. Через 20 тыс. км рекомендовано производить протяжку головки, а также регулировку зазоров клапанов.

Техническое обслуживание

Чтобы 402 двигатель, «Газель» это или «Волга» — не важно, работал долго и эффективно, необходимо производить своевременное техническое обслуживание. Двигатель, как уже можно было убедиться, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания. На какие моменты следует обратить особое внимание?

Как уже было сказано, каждые 20 тысяч нужно протягивать головку к блоку. Это объясняется естественным сминанием прокладки ГБЦ. При этом гайки протягиваются от середины к концам головки и обязательно на остывшем двигателе. Горячий двигатель – это горячие блок и головка и, естественно, немного меньший зазор между ними. Кроме этого, рекомендуется сначала просто закрутить гайки, а вторым приёмом сделать контрольное затягивание с заданным моментом силы.
Обязательно осматривается, и если ослаблена, затягивается крышка ГРМ. Болты крутятся, начиная с середины. Проверяются зазоры между клапанами.
При увеличении расхода двигателя и уменьшении мощности следует обратить внимание на отложениях внутри камер сгорания. Это случается чаще на изношенных двигателях, когда масляные кольца пропускают много масла. Лучше всего в таком случае снять головку и произвести очистку от нагара. Не забываем, что если головка снимается – обязательно притираются клапаны.

Тюнинг 402 двигателя

Учитывая возраст двигателя и современные возросшие потребности, можно понять, почему многие умельцы стараются усовершенствовать двигатель. «Волга-402» — достаточно старая модификация, хочется ее обновить. Что же можно сделать? Увеличение мощности — вот то, в чем нуждается 402 двигатель. «Газель» и «Волга» от этого значительно выиграют. Есть несколько вариантов такого тюнинга.

Один из них – это расточка блока под гильзы большего диаметра. Если родной 402 блок имеет гильзы 92 мм в диаметре, то расточенный – все 100 мм, точно как на современном УМЗ-4216. При этом новые гильзы также ставятся 100-мм размера. Основной минус такого апгрейда — в ухудшении теплового режима блока цилиндров. Ведь стенки стали тоньше на величину проточки. А это целых 4 мм.

Ещё в одном варианте прирост мощности обеспечивается шлифовкой головки блока. При этом увеличивается степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Всё это даст необходимые плюс 5-10 л. с.

Самым заметным увеличением мощности – до плюс 30 л. с. – является замена карбюратора инжектором. Правда, это довольно хлопотная и недешевая процедура.

Другие способы повысить мощность

Более простыми, но от этого не менее эффективными вариантами будет:

проточка маховика;
замена стандартной поршневой на облегченную;
увеличение диаметров клапанов;
замена стандартного карбюратора К-151 на более современные аналоги;
новый тюнинговый распределительный вал;
установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
использование в системе смазки только синтетического или полусинтетического масла;
перенастройка выпускной системы.

Подводя итог, можно отметить, что двигатель ЗМЗ-402 повышается в мощности различными способами. При этом автомобиль с таким мотором никогда не будет гоночным. Это, в первую очередь, надёжный и тяговитый агрегат для рабочих лошадок.

Возможные неисправности

Рассмотрим возможные варианты основных проблем работы ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

Не запускается. Причин этому может быть множество. Из основных – это проблемы карбюратора и топливной системы.
Неустойчивые обороты, плохой холостой ход. Опять же проблема, скорее всего, в карбюраторе либо неправильные зазоры в клапанах.
Перегрев двигателя. Здесь внимание уделяется системе водяного охлаждения. Это термостат, водяной насос и радиатор.
Расход масла. В этом случае сначала проверяются уплотнения, а потом масляные кольца и сальники клапанов.
Стук в двигателе. Чаще всего эта причина устраняется только солидным ремонтом двигателя.

Ремонт 402 двигателя

При любой эксплуатации двигатель 402 раньше или позже начинает давать сбои. Не стоит этого бояться. Нет вечных механизмов, а есть хорошие специалисты и большой ассортимент запасных частей. При этом не обязательно ждать неестественных для агрегата стуков. Показанием к ремонту служит простое увеличение расхода масла и топлива. У ГАЗ-3110 двигатель 402, к примеру, должен иметь расход бензина в городской черте около 13,8 литра на 100 км.

Что может понадобиться для нормального капитального ремонта двигателя? На замену идут: комплект прокладок, клапаны, втулки клапанов, поршневые кольца, а иногда и поршневая в сборе. Всегда шлифуется головка.

Если ремонт производится своими силами, затратной частью будет покупка разных приспособлений и материалов. Это динамометрический ключ, притирочная паста, оправка для поршневых колец, развёртка на 9, рассухариватель клапанов, шарожки, паронит и хороший очиститель.

Особенности зимней эксплуатации

Двигатель ЗМЗ-402 достаточно прост в эксплуатации летом. При подготовке его для зимы следует в первую очередь проверить все технические жидкости. Это моторное масло, охлаждающая, тормозная и жидкость омывания стёкол. Масло следует поменять на полу- или полную синтетику. В систему охлаждения залить антифриз с необходимой температурой замерзания.

Слабым звеном зимних поездок является карбюратор. Его необходимо настроить определенным способом. Настройка производится на горячем двигателе. Холостой ход устанавливается специальным винтом. После настройки важно попрактиковаться с работой открывания-закрывания воздушной заслонки карбюратора.

В заключение

402 двигатель является качественным продуктом Заволжского моторного завода. Прошло больше полувека, а он до сих пор продолжает радовать некоторых автовладельцев. Простота в эксплуатации, большой выбор комплектующих и недорогое обслуживание определили популярность агрегата на долгие годы.

Источник статьи: http://www.syl.ru/article/221454/new_dvigatel-zmz-ustroystvo-shema-i-harakteristiki

Характеристики, описание и тюнинг двигателя ЗМЗ-402.

1 — выпускные трубопроводы; 2 — впускной трубопровод; 3 — карбюратор; 4 — пробка маслоналивного патрубка; 5 – генератор

Характеристики двигателя ЗМЗ-402

Производство : ЗМЗ.
Марка двигателя: ЗМЗ-402.
Годы выпуска: 1981-2006.
Материал блока цилиндров: алюминий.
Система питания: карбюратор.
Тип: рядный.
Количество цилиндров: 4.
Клапанов на цилиндр: 2.
Ход поршня, мм: 92.
Диаметр цилиндра, мм: 92.
Степень сжатия:
— 8.2;
— 6.7*.
Объем двигателя, куб.см: 2445.
Мощность двигателя, л.с./об.мин :
— 100/4500;
— 90/4500*.
Крутящий момент, Нм/об.мин:
— 182/2500;
— 172/2500*.
Топливо:
— 92;
— 76*.
Экологические нормы: —
Вес двигателя, кг:
— 181;
— 184**.
Расход топлива, л/100 км:
— город: 13.5;
— трасса: —;
— смешан: —.
Расход масла, гр./1000 км: до 100.
Масло в двигатель :
— 5W-30;
— 5W-40;
— 10W-30;
— 10W-40;
— 15W-40.
Сколько масла в двигателе: 6.
При замене лить, л: 5.8.
Замена масла проводится, км: 10000 (лучше 5000).
Рабочая температура двигателя, град.:

90.
Ресурс двигателя, тыс. км:
— по данным завода: 200;
— на практике:

120-130.
Двигатель устанавливался:
ГАЗ 2410;
ГАЗ 3102;
ГАЗ 31029;
ГАЗ 3110;
ГАЗ 31105;
ГАЗ Газель;
ГАЗ Соболь.

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Характеристики и оборудование двигателя ЗМЗ-402

Двигатель ЗМЗ-402 (ГАЗ-402)- бензиновый, карбюраторный, 4-цилиндровый с рядным расположением цилиндров и алюминиевым блоком.

Двигатель ЗМЗ-402 широко распространен на автомобилях ГАЗ-3110 Волга, Газель ГАЗ-2705.

Двигатель ГАЗ-402 простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала.

Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Мотор предназначен для установки на грузовые автомобили малой грузоподъемности.

Сцепление: диафрагменное, электрооборудование: номинальное, напряжение 12V

Технические характеристики двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) — 73,5 (100) 4500

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин Л Нм (кг/см) — 182,4(18,6) 2400-2600

Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)

Диаметр цилиндра и ход поршня, мм — 92×92

Тип двигателя — Бензиновый карбюраторный

Блок цилиндров и головка блока ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Блок цилиндров двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 отливается из алюминиевого сплава и составляет одно целое с верхней частью картера.

Блок цилиндров имеет открытую вверх полость водяной рубашки, в которую вставляются чугунные гильзы с опорой в дно этой полости.

По контуру верхней плоскости блока цилиндров расположены десять бобышек для крепления головки цилиндров.

Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку цилиндров ЗМЗ-402 (ГАЗ-402) двумя шпильками диаметром 12 мм.

В первой крышке торцы обработаны совместно с блоком для установки шайб упорного подшипника.

Крышки подшипников растачиваются в сборе с блоком, при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера.

К переднему торцу блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка распределительных шестерен с резиновой манжетой для уплотнения носка коленчатого вала.

К заднему торцу блока цилиндров ГАЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления.

Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм.

Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала КПП с коленчатым валом обрабатываются в сборе с блоком и поэтому картеры сцепления не взаимозаменяемы.

Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз, отлитых из специального износостойкого чугуна. Гильза цилиндров вставляется в гнездо блока нижней частью.

В плоскости нижнего стыка гильза ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 уплотнена прокладкой из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров.

Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,02-0,1 мм. При этом медная прокладка должна быть обжата.
Для надежного уплотнения необходимо, чтобы разница выступания гильз над плоскостью блока ЗМЗ-402 на одном двигателе была в пределах 0,055 мм.

Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по глубине проточки под гильзу (от его верхнего торца) на две группы.

Головка блока цилиндров ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению).

Седла всех клапанов вставные, изготовлены из жаропрочного чугуна высокой твердости. Направляющие втулки клапанов металлокерамические.

При сборке с головкой седла и втулки клапанов охлаждаются, а головка нагревается. Дополнительно металл головки вокруг седел обжимается с помощью оправки. Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка блока цилиндров ГАЗ-402 крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы.

Между головкой и блоком цилиндров устанавливается прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установочными штифтами — втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки).

Головки блока цилиндров двигателей ЗМЗ-402.10 и ЗМЗ-4021.10 различаются по объему камер сгорания. Увеличение степени сжатия двигателя ГАЗ-402.10 получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя ГАЗ-402.10 составляет 94,4 мм, высота головки двигателя ЗМЗ-4021.10 равна 98 мм).

Объем камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя ЗМЗ-402.10 и 94-98 см3 для двигателя ГАЗ-4021.10. Разница между объемами камер сгорания одной головки блока не должна превышать 2 см3.

Корпусные детали двигателя ГАЗ-402 (ЗМЗ-402) автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 — блок и головка цилиндров не требуют обслуживания за исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

Через каждые 20000 км пробега необходимо проводить подтяжку головки блока цилиндров, проверку и регулировку зазоров между клапанами и коромыслами.

Гайки шпилек крепления головки блока цилиндров затягиваются от середины головки к торцам (переднему и заднему) Затяжку и проверку затяжки следует делать на холодном двигателе.

Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать, он обладатьель ретро мотора и быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421, некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованной облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованные, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу
Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

Источник статьи: http://www.drive2.ru/l/8072684/

Характеристика двигателя ЗМЗ-402 инжектор

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Технические характеристики

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Описание
Изготовитель	ЗМЗ
Модель	ЗМЗ 402
Модификации	ЗМЗ 4025, ЗМЗ 4026
Тип мотора	Бензиновый
Тип впрыска	Инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Техническое обслуживание

1000 км: замена масла и масляного фильтра.
8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Настройка холостых оборотов на карбюраторном и инжекторном моторе. Особенности регулировки ХХ карбюратора, регулировка холостого хода на инжекторе.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.

Затрудненный пуск карбюраторного, инжекторного и дизельного мотора на горячую. Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.

Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.

Вывод

Rasadmin28-01-2017, 15:22ГАЗ / Газель –>

Каждый автолюбитель просто обязан следить за своим автомобилем и поддерживать его в хорошем состоянии, и очень многих водителей беспокоит достаточно большой расход топлива Газели 402. Двигатель и карбюратор этой модели отличаются надежностью, и не без оснований пользуются любовью народа, но, имеют небольшой недостаток, о котором и пойдет речь.

О двигателе

Производство одного из самых актуальных двигателей для автомобилей началось еще в 60-х годах прошлого столетия. Изготовление ЗМЗ-402 началось на одном заводе, процесс и модель совершенствовались, и со временем эти двигатели начали поставлять на все заводы, специализирующиеся на сборке таких автомобилей как «Волга» и «Газель».

Двигатель	Расход (трасса)	Расход (город)	Расход (смешанный цикл)
2.5 (бензин)	8.5 л/100 км	13 л/100 км	10.5 л/100 км

За прошедшие годы, марка доказала, что не зря занимает свое место на рынке. Основные его преимущества:

запускается даже при достаточно низких температурах;
простота в эксплуатации и при техническом обслуживании;
низкая стоимость запчастей;
надежность в применении;
возможность использования любого вида топлива.

Но, у ЗМЗ-402 есть и недостатки. Потребление топлива на Газели с 402 двигателем – достаточно актуальный вопрос, часто задаваемый владельцами таких автомобилей как «Волга» и «ГАЗель», которые составляли большую часть автотранспорта страны. Эти машины надежны, и еще не в таком далеком прошлом были очень популярны. Но, на сегодняшний день они отходят на задний план и понемногу превращаются в раритет. Одной из причин этому является именно потребление горючего.

Расход топлива

Что на него влияет

Расход бензина на Газель 402 на 100 км зависит от разнообразных условий, и может достигать цифры больше чем 20 литров.

На сегодняшний день, именно из-за этой цифры ЗМЗ-402 не может конкурировать с другими автомобилями, так как их показатели практически в два раза ниже. Но, при желании, этот недостаток можно устранить, соблюдая несложные правила или прибегнув к небольшой хитрости, например, заменив карбюраторный движок.

Первый фактор, влияющий на расход и величину потребления топлива на Газели 402 с карбюратором Солекс, который чаще всего и устанавливается на данные модели двигателей, это мастерство водителя. Чем выше качество вождения, более ровная скорость и менее резкие виражи – тем меньше расход горючего. Резкое торможение и частые разгоны – самые злостные враги для экономии каждого автомобиля, тем более газели. Самым верным вариантом и оптимальным решением будет просто соблюдать установленные правила относительно скорости на данном участке дороги.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля. Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок.

Совпадают ли указанные в документах и реальные показатели

Средний расход топлива на трассе на 100 км – около 20 литров,

в то время как на самом деле этот показатель может быть и выше, особенно если осуществлять езду по городу. Здесь стоит учитывать не только профессионализм водителя, но, и качество наших дорог, которые зачастую вынуждают превысить нормы расхода горючего. Как уже говорилось выше, резкое торможение и внезапный набор скорости не очень положительно влияют на экономию бензина или газа, а ведь такие ситуации – не редкость на наших шоссе и трассах, тем более, если используется такая достаточно массивная машина как «Газель».

Устранение проблемы

Как уменьшить расход топлива? Мы уже знаем, что на это влияет стиль езды и качество дорожного покрытия, но, это еще не все. На какие еще факторы стоит обратить внимание:

Расход горючего зависит и от сезона. В холодное время достаточно большая часть используется для прогрева, тем более, если поездки совершаются на короткое расстояние. Приходится часто глушить, заводить и прогревать движок.
Состояние двигателя и автомобиля в целом. При ухудшении качества характеристик в связи с возникновением каких-либо неисправностей, топливо просто вылетает в трубу, тем самым, увеличивая его расход.
Загруженность авто. «Газель» сама по себе имеет не маленький вес, и чем больший груз перевозится на машине, тем большее количество горючего используется.

Самым простым решением будет просто сменить топливо – перейти с бензина на газ.

В целом, газ более экономичный, особенно при движении по трассе, но, это не идеальный вариант. Потребление не становится гораздо меньшим, и, к тому же, машина может просто перестать «тянуть». Если вы решили вплотную подойти к решению вопроса относительно экономии топлива для вашей Газели, стоит подробно рассмотреть все нюансы.

Реальный расход топлива у Газели 402 может быть гораздо больше, чем ожидается, но, если учитывать все факторы и следовать советам опытных водителей – его можно значительно сократить. Вечно бегущий вперед технический прогресс позволяет усовершенствовать именно технические характеристики автомобиля, которые будут хорошо способствовать экономии. Одним из таких решений может быть замена некоторых деталей топливной системы автомобиля. Для этого стоит обратиться в салон, где вам посоветуют лучший вариант и качественно произведут замену и ремонт.

Изменение технических характеристик

Значительному расходу топлива мотора у Газели может способствовать неправильная или неаккуратная эксплуатация автомобиля, например:

позднее зажигание;
езда на непрогретом двигателе;
несвоевременная замена износившихся деталей.

Простое внимательное отношение к своей машине поможет не только сэкономить горючее, но, и продлить годы службы вашего авто.

Небольшие детали, на которые многие не обращают внимания, помогут уменьшить реальный расход топлива у Газели 402.

Что это за нюансы – можно узнать в салонах, где обслуживаются автомобили, у более опытного водителя, или из нашей статьи. На что именно стоит обратить внимание:

правильно ли выставлены зазоры в свечах зажигания, и работу непосредственно самих свечей – нет ли в ней перебоев;
использование подсветки фарами. Дальний свет увеличивает потребление горючего на 10%, ближний – на 5%;
необходимо следить за температурой жидкости для охлаждения. Если она ниже расчетной, это также увеличивает расход топлива;
стоит следить за давлением в шинах. Если оно пониженное – это тоже влияет на количество использования бензина или газа;
необходима своевременная замена воздушного фильтра;
некачественное горючее расходуется быстрее и в больших количествах.

Как видим, любая деталь важна для устранения проблемы относительно потребления топлива на Газели 402 с карбюратором. Стоит потратить немного времени, уделить внимание практически всем системам автомобиля, чтобы впоследствии сэкономить свои нервы и средства.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Двигатель Газели ЗМЗ-402 с правильно подобранным карбюратором заслужено пользуются популярностью, так как при поломке замена деталей не требует очень больших финансовых затрат, ремонт производится достаточно быстро и, обычно, не доставляет особых хлопот. Сам по себе двигатель гарантирует безопасную езду.

Единственным недостатком является очень большой расход топлива, но, при желании и эту проблему можно устранить, приложив не так много усилий.

Автомобильный двигатель ЗМЗ-402 – одна из самых известных моделей, использовавшаяся на многих машинах ГАЗ, включая широко распространенные ГАЗ Соболь и ГАЗ Газель.

Он начал выпускаться более сорока лет назад, но его конструкция оказалась настолько успешной, что ГАЗ с таким двигателем выпускались вплоть до 2000 г. И хотя сейчас этот мотор можно обнаружить разве что в запчастях, во многих автомобилях он до сих пор стоит, пусть и не отвечает современным требованиям к мощности.

Конструкция и устройство двигателя ЗМЗ-402

В серию ЗМЗ-402 входили три вида: 402.1, 402.2 и 402. Различаются они по уровню сжатия топливной смеси, который в зависимости от типа находится в промежутке от 6,7 до 8,2.

Это простые в использовании моторы, использующие бензиновое топливо. В них установлен карбюратор и по четыре цилиндра в ряду.

Конструкция двигателя ЗМЗ-402

Для увеличения герметичности блок цилиндров и верхняя сторона картера представляют собой единый компонент, отлитый из высокопрочного алюминиевого сплава и покрытый специальным составом.

По нижней стороне блок перегородками делится на четыре сектора, в которых размещены коренные подшипники коленчатого вала, крышки которых отлиты из ковкого чугуна. Их расточка происходит вместе с блоком, и ставить крышки на другое место нельзя. Для удобства на них выгравированы порядковые номера.

На передней части блока расположена алюминиевая крышка газораспределительного механизма. Сзади блока размещен картер сцепления.

Блок и головка цилиндров не нуждаются в особом уходе, кроме удаления скопившейся пыли и подтяжки резьбовых соединений.

Задний сальник является слабым местом двигателя ЗМЗ-402. Веревка, пропитанная графитовым составом, не рассчитана на эксплуатацию при высоких (более трех тысяч) оборотах коленвала. При недостатке смазки мотор просто ломается.

Простота конструкции позволяет ремонтировать и модифицировать мотор своими руками, без обращения к специалистам. Недостатком является высокая возможность перегрева при интенсивной эксплуатации.

Устанавливался двигатель ЗМЗ-402 на следующие машины:

ГАЗ 2410;
ГАЗ 3102;
ГАЗ 31029;
ГАЗ 3110;
ГАЗ 31105;
ГАЗ Соболь;
ГАЗ Газель;
некоторые модели УАЗ;
микроавтобусы «Латвия».

инжектирование змз 402 — Сообщество «ГАЗ Волга» на DRIVE2

Инжектор на 402-й двигатель

Топливная рампа autoclub-gaz.ru/uploads/p…1324502705_full_rampa.jpg

Инжектор на 402-й двигатель Распиновка autoclub-gaz.ru/uploads/p…bs/1324502546_kolodka.jpg

Инжектор на 402-й двигатель Колодка autoclub-gaz.ru/uploads/p…s/1324502482_podkluch.jpg

Инжектор на 402-й двигатель Подключение колодки

Бензонасос поставлен на место, где стояла катушки зажигания.

Инжектор на 402-й двигатель Датчик температуры воздуха установлен в патрубок. (Взят от хонды)

Технические параметры ЗМЗ-402

Технические характеристики двигателя ЗМЗ-402:

Система охлаждения двигателя ЗМЗ-402

Четыре цилиндра с двумя клапанами на каждом.
Ход поршня составляет 92 мм.
Диаметр цилиндра – 92 мм.
Очередь действия цилиндров: 1-3-4-2.
В качестве системы питания установлен карбюратор.
Расход масла на 1000 км равен 100 гр.
Мотор имеет массу 181 кг.
Крутящий момент равен 182/2500 Нм/об. мин.
Мощность мотора составляет 100 л. с. на 4500 оборотов в минуту.
Рабочая температура мотора составляет приблизительно 90 градусов.
Замену масла нужно проводить каждые 10000 км.
Ресурс мотора составляет 200 тысяч километров.
Объем двигателя – 2445 см3.

Автомобили ГАЗ с двигателем ЗМЗ-402 меньше загрязняют окружающую среду, так как в моторе предусмотрена система рециркуляции выхлопных газов.

ЗМЗ 406

Расход топлива

Большим недостатком машин ГАЗ с двигателем ЗМЗ-402 является избыточный расход топлива. На сто километров у автомобиля ГАЗ с таким мотором уйдет 13 литров. Связано это с устаревшими технологиями, использованными при его создании.

Настройка карбюратора при подаче топлива была произведена некорректно, в результате автомобили с таким мотором расходовали избыточное количество топлива и неровно работали на холостых оборотах.

Исправляется этот недостаток заменой карбюратора от другой подходящей машины, например, от «Жигулей».

Переделка инжекторного двигателя в карбюраторный мотор

Тюнинг для двигателя ЗМЗ-402

Двигатель ЗМЗ-402 уже довольно старый и для современного водителя он кажется маломощным. Решить эти проблему можно несколькими способами:

установить новый распределительный вал;
поменять поршень на облегченный;
повысить диаметр клапанов;
применять только синтетические или полусинтетические масла в качестве смазки;
поставить свечи и высоковольтные провода от иномарок;
перенастроить выхлопную систему;
установить более современный карбюратор;
осуществить проточку маховика.

Другой способ повысить мощность ЗМЗ-402 – расточить блок под гильзы. Для стандартной вариации нужны гильзы диаметром 92 мм, после расточки подойдут даже 100 мм. Но такой тюнинг имеет и недостаток: в блоке цилиндров нарушится температурный режим. Кроме того, у машины повысится расход топлива, который и так слишком большой.

Увеличить количество л. с. можно, отшлифовав головку блока. При таком способе возрастает уровень сжатия, в дальнейшем можно заливать в машину топливо с повышенным октановым числом. Дополнительно улучшить производительность поможет расширение выхлопной трубы и выпускного коллектора.

Инжектор на двигателе ЗМЗ-402

Если нужно значительно повысить эффективность мотора, то самым эффективным вариантом будет установка инжектора вместо карбюратора. Так можно добиться увеличения мощности на 30 л. с. К недостаткам способа относится его трудоемкость и дороговизна.

Независимо от способа тюнинга, автомобиль с двигателем ЗМЗ-402 никогда не превратится в гоночный. Все вышеперечисленные изменения влияют только на сопротивление движущихся деталей, которое в изначальной конструкции и так невысокое. Это надежная и эффективная модель, предназначенная для автомобилей малой грузоподъемности.

Источник статьи: http://xn--90avgabll.xn--p1ai/avto-brendy/402-dvigatel-inzhektor.html

«Газель»: двигатель инжектор. Плюсы и минусы, технические характеристики инжектора

Модификации двигателя «Газели» также не редкость. Можно выделить наиболее востребованные среди них:

двигатель ЗМЗ-402;
двигатель ЗМЗ-405;
двигатель ЗМЗ-406;
двигатель ЗМЗ-409;
двигатель УМЗ-4216;
двигатель Cummins 2.8.

Каждый из них имеет свои особенности и собственные модификации. Нужно отметить, что даже опытные мастера по ремонту двигателя иногда путаются в них. Что уж говорить об обычном водителей. Чтобы правильно купить запчасти для двигателей, необходимо знать некоторые особенности. Об этом и пойдет речь в данной статье.

Двигатель ЗМЗ-402

ЗМЗ-402 — модификация двигателя ГАЗ-24Д. Улучшены основные узлы, а также элементы силового агрегата. Это 4-цилиндровый карбюраторный двигатель с объемом 2,5 л. Его расход топлива — 13,5 л/100 км в городском цикле.

Среди модификаций двигателя ЗМЗ-402 выделяются:

ЗМЗ-4021.1 — в основном используется на автомобилях с повышенной проходимостью производства ГАЗ и УАЗ.
ЗМЗ-4025.1 — карбюраторный бензиновый двигатель, у которого клапаны находятся в верхней части головки цилиндров.
ЗМЗ-4026.1 — модель с карбюратором, в верхней части которого находятся выпускные и впускные клапаны (можно встретить на некоторых микроавтобусах ГАЗ).

Двигатель 402 последней модификации соответствует стандарту Евро-4.

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

в сервис-центрах продается много б\у моторов данной модели;
ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
дрожь и дерганье двигателя на холостых оборотах;
перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

течь смазывающего средства;
высокий расход бензина;
двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Похожая статья Двигатель ЗМЗ 409 УАЗ Патриот: метки ГРМ, замена цепи и установка фаз

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

клин газораспределительного механизма;
повреждения цепи ГРМ;
перегрев мотора;
повреждения маслосъемников и сальников;
стук из-за гидрокомпенсаторов;
проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Двигатель ЗМЗ-405

Двигатель 405 «Газель» используется для автомобилей производства ГАЗ. Он входит в семейство двигателей ЗМЗ 406 серии. Это инжекторный 4-цилиндровый двигатель с объемом 2 464 куб. см.

Среди имеющихся модификаций следует выделить:

Двигатель применяется на автомобилях ГАЗ моделей ГАЗ-31102, ГАЗ-31105, ГАЗ «Газель» и ГАЗ «Соболь», а также некоторые модели «Фиат».

Наиболее современный двигатель ЗМЗ-405 Евро-3 соответствует международным стандартам. Были учтены все нормы токсичности.

Кратко о линейке двигателей

Поскольку базой для «Газели» послужила «Волга», то первым силовым агрегатом был именно ЗМЗ-402. Это был карбюраторный 8-клапанный мотор мощностью в 100 лошадиных сил. Практика показывала, что при максимальной загрузке в полторы тонны тяги этому двигателю сильно не хватало. В начале нулевых, а именно в 2003-м, на второе поколение «Газелей» стали устанавливать ЗМЗ-406. Это был более усовершенствованный мотор, который развивал больше мощности и крутящего момента при объеме в 2,4 литра. Теперь агрегат имеет 16-клапанную компоновку. Однако тип впрыска здесь не изменился. Он остался тем же, карбюраторным. Некоторые ставят на «Газель» 406 инжектор. Прирост мощности, конечно, сильно ощущается. Также отметим такой агрегат, как ЗМЗ-405. Это модернизированная версия 406-го мотора. Она с завода имеет инжекторный впрыск. Ставить на «Газель» двигатель инжектор ЗМЗ-405 было более разумно. Ведь мощность этого агрегата – 152 лошадиные силы, что в полтора раза больше, нежели у 402-го мотора. А рабочий объем цилиндров — 2,5 литра. Также на новые «Газели» устанавливают и ульяновские моторы УМЗ-4216 объемом в 3 литра.

Агрегат имеет инжекторную систему впрыска. Максимальная мощность составляет 123 лошадиные силы. Кстати, такие моторы встречаются на внедорожниках УАЗ «Патриот» и некоторых моделях «Хантер».

Двигатель ЗМЗ-406

Двигатель 406 «Газель» серийно выпускается с 1996 года. Обычно устанавливается на «Газель», а также легковые автомобили «Волга». Двигатель 406 достаточно трудоемкий в эксплуатации благодаря наличию сложной системы подачи топлива, а также электронной системы управления. Он имеет 4 цилиндра и объем 2,28 л, а его номинальная мощность — 106,6 кВт. Применяется как инжекторная топливная система, так и карбюраторная.

Можно отметить 3 популярные модификации двигателя ЗМЗ-406:

ЗМЗ-4061.10 — карбюраторный ДВС на 76 бензине (считается морально устарелым).
ЗМЗ-4062.10 — наиболее распространенная версия с инжекторным двигателем (устанавливается на «Волгах» и «Газелях»).
ЗМЗ-4063.10 — одна из новейших модификаций, которая работает на 92 бензине и использует карбюраторную топливную систему.

ЗМЗ-406 очень популярный и считается отличным выбором для «Газели» и «Соболь».

Основные модели семейства

Транспортные средства Газель выпускаются с 1994 года. Производит их Горьковский автомобильный завод. Это малотоннажные грузовые машины, которые используются в строительстве, при перевозке различных грузов, транспортировки еды в магазины, горючих средств в частных направлениях.

Давайте посмотрим, какие модификации были выпущены и изготавливаются ли они до сих пор. А также узнаем какие модели двигателей устанавливались на тот или иной грузовой автомобиль.

Внимание! Разрешенная масса перевозки грузов на автомобилях Газель – 3,4 тонны. Автомобилем может управлять водитель, который имеет права категории «B». Однако для модификации пассажирского микроавтобуса Газель потребуется категория «D1».

Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.

Двигатель надежный, простой в эксплуатации.

Наиболее востребованные бензиновые силовые установки

Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:

Силовая установка ЗМЗ 402

Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.

Характеристики силовой установки ЗМЗ 402

Блок цилиндров, материал — алюминий;
Питание — карбюратор;
Расположение цилиндров/количество, шт. — в ряд/4;
Клапана, количество, шт. — 8;
Поршень, ход, мм. — 92;
Цилиндр, диаметр, мм. — 92;
Сжатие — 8,2;
Объем двигателя, см3 — 2445;
Мощность, л.с. — 100;
Момент, Нм — 182;
Топливо — бензин АИ-92
Вес ДВС, кг. — 181;
Расход топлива, л/100 км (город) — 13,5;
Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 402

Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:

Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.

Силовая установка ЗМЗ 406

Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.

Характеристики силовой установки ЗМЗ 406

Блок цилиндров, материал — чугун;
Питание — инжектор/карбюратор;
Расположение цилиндров/количество, шт. — в ряд/4;
Клапана, количество, шт. — 16;
Поршень, ход, мм. — 86;
Цилиндр, диаметр, мм. — 92;
Сжатие — 9,3;
Объём ДВС, см3 — 2286;
Мощность, л.с. — 145;
Момент, Нм — 201;
Топливо — бензин АИ-92
Вес ДВС, кг. — 187;
Расход топлива, л/100 км (город) — 13,5;
Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 406

Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:

Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.

Силовая установка УМЗ 4216

Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.

Характеристики силовой установки УМЗ 4216

Блок цилиндров, материал — алюминий;
Питание — инжектор/карбюратор;
Расположение цилиндров/количество, шт. — в ряд/4;
Клапана, количество, шт. — 8;
Поршень, ход, мм. — 92;
Цилиндр, диаметр, мм. — 100;
Сжатие — 8,2;
Объём ДВС, см3 — 2890;
Мощность, л.с. — 125;
Момент, Нм — 220;
Топливо — бензин АИ-92
Вес ДВС, кг. — 170;
Расход топлива, л/100 км (город) — 12,5;
Масло в двигатель, л — 5,8.

Основные неисправности силовой установки УМЗ 4216

Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.

В остальном, мотор был схож на ЗМЗ-402 и имел те же проблемы и неисправности.

Двигатель УМЗ-4216 «Газель»

УМЗ-4216 — бензиновый 4-тактный ДВС с объемом 2,89 л и мощностью 90,5 кВт. Устанавливается на «Газель-Бизнес» и «Газель-Некст». Двигатель имеет оригинальную конструкцию алюминиевого блока цилиндров, а также коленчатые валы с закалкой шатунных и коренных шеек

Среди модификаций нужно выделить:

УМЗ-4216.10 — имеет 123 л.с., соответствует Евро-3 и использует 92 бензин.
УМЗ-42161.10 — вариант на 93 л.с.
УМЗ-42164.10 — мощность 124 л.с., мотор отвечает стандарту Евро-4 (самый мощный и экологичный в серии).
УМЗ-421647.10 и УМЗ-42167.10 — газобензиновые моторы с мощностью 100 и 123 л.с. соответственно.

Двигатель очень надежный благодаря использованию более совершенных комплектующих.

Наиболее востребованные дизельные силовые установки

Кроме бензиновых установок на автомобиле использовались и моторы, работающие на дизельном топливе. Многие покупатели отдавали предпочтение именно им по той причине, что они потребляли меньше топлива. Особенностью работы дизелей является отсутствие свечей зажигания и высоковольтных проводов. Связано это со спецификой работы мотора, в котором сгорание топливной смеси происходит за счёт давления.

Силовая установка ГАЗ 560

Двигатель ГАЗ начал выпускаться в 1998 году, по лицензии австрийской компании Steyr. Силовая установка пользовалась большой популярностью, поскольку имела ряд преимуществ: хорошо переносила топливо низкого качества, запускалась при минусовых температурах, мотор ГАЗ был резвый и экономный с высоким коэффициентом полезного действия.

Характеристики силовой установки ГАЗ 560

Расположение цилиндров/количество, шт. — в ряд/4;
Турбинный наддув — да;
Двигатель, объём, л — 2,1;
Поршень, диаметр, мм — 85;
Поршень, ход, мм — 94;
Степень сжатия — 20,5;
Обороты, максимуму — 4750;
Топливо, расход, л./100км — 11,5.

Основные неисправности силовой установки ГАЗ 560

Основная особенность — двигатели ГАЗ имели моноблочную конструкцию. У такой компоновки было ряд преимуществ: отсутствие прокладки головки блока, соответственно не требовалось менять её при перегреве мотора; нет возможности охлаждающей жидкости попасть в масло; головка блока цилиндров монолитна, соответственно не надо следить за стягивающими болтами.

Отличие имело ряд недостатков, которые в дальнейшем решили судьбу вс. Это: невозможно расточить блок, соответственно, капремонт мотора был невыполним, нельзя заменить гильзы цилиндров, проблемы замены клапанов.

Силовая установка Cummins 2.8 ISF

В 2010 году на Газель начали устанавливать новый двигатель, американской фирмы Cummins. Силовой агрегат собирался в Китае, качество сборки было на высоком уровне, и мотор показал неплохие технические показатели

Характеристики силовой установки Cummins 2.8 ISF

Расположение цилиндров/количество, шт. — в ряд/4;
Турбинный наддув — да;
Цилиндры, диаметр, мм — 94;
Поршень, ход, мм — 100;
Объём ДВС, л. — 2,78;
Мощность, л.с. — 120;
Масса, кг — 250.
Расход топлива л/100 км — 12,0.

Капитальный ремонт двигателя необходимо было выполнять после пробега в 500000 км.

Основные неисправности силовой установки Cummins 2.8 ISF

При несвоевременной замене воздушных фильтров, преждевременно выходили из строя поршневые кольца. Причина этому была грязь, проходящая во внутренний отсек цилиндров через фильтр.

Стук мотора. Причина: преждевременный износ шатунных вкладышей коленчатого вала. Деталь не выносила чрезмерных перегрузок, вследствие чего необходимо было ремонтировать ДВС.
Мотор перегревается. Причина: выход из строя муфты вязкости, или же попадание грязи в щель между радиатором охлаждения и промежуточным охладителем воздуха.
Стук двигателя. Причина: поломка турбокомпрессорной трубки слива масла, как следствие, утечка масла. Трубка ломается по причине вибрации.

Что касается вопроса, какое масло для газели лучше заливать? Производитель даёт чёткие рекомендации. Вязкость масла должна быть не менее 5W-40, 15W-40, менять его надо каждые 15000 км пробега. В холодное время предпочтение лучше отдать маслу 5W, в летнее 15W. При использовании топлива низкого качества менять масло надо чаще.

Технические характеристики

В одной таблице показаны характеристики для бензинового и дизельного двигателя.

Cummins ISF 2,8		УМЗ EvoTech 2,7
Параметр	Значение	Параметр	Значение
Объем мотора в литрах	2,8	Объем мотора в литрах	2,7
Расход топлива в литрах	10,3 на 100 км	Расход топлива	11,5 на 100 км
Крутящий момент	270 Нм	Крутящий момент	220 Нм
Масса (тыс. км)	500 000	Масса	700 000
Степень сжатия	16,5	Степень сжатия	10
Диаметр цилиндра	94	Диаметр цилиндра	96,5
Экокласс	Евро 4	Экокласс	Евро 5

Оснащаются этими движками микроавтобусы Газель Некст и бортовые грузовики. Двигатели при должном уходе пройдут более полумиллиона километров. Оптимально подобраны передаточные числа. Движок обеспечивает высокую динамику на сложных участках дороги.

Внимание! Современные транспортные средства от компании Газ стали более комфортными. Улучшились характеристики двигателей, которые устанавливаются на машины и микроавтобусы. Компания Горьковского завода вступает иногда в конкурентную борьбу с иностранными фирмами.

Источник статьи: http://pridesaratov.ru/marki/motor-na-gazel.html

Инжектирование ЗМЗ 402 (Часть 3 Электрика и выхлоп)

Ну вот, мои маленькие любители 402ых моторов, мы и добрались до самого главного.Это электрика, а так же установка выхлопа. Начнем с электрической части.
Я напомню, что мы используем блок управления двигателя микас 7.1, соответственно все датчики от него же и коса управления тоже от него же. Поэтому первым вопросом у нас встает установка этой самой косы в салон. Тут решайте сами как её туда просунуть.Я выбрал отверстие, которое использовалось ранее для троса подсоса.Но так как отверстие маленькое, позовем на помощь напильник.

Так как фишка на ЭБУ довольно большая и неудобная, у тому же не разборная, делаем вот такой надрез ножовкой, чтобы уменьшить расстояние для просовывания всего этого в салон .Фишку снова наденем уже в салоне.Так же на фото не попал разъем с 6 контактами.Но он простой стандартный, поэтому как просунуть его, я думаю и так понятно.

По месту устанавливаем разъем для диагностики

Теперь подключаем все датчики. Так как проводка на 406ом моторе лежит слегка иначе и само расположение датчиков другое, несколько датчиков на косе ЭБУ будут коротки.
Но сначала скажу, что я решил проложить провода все по одной стороне.По стороне впускного коллектора.

Теперь о тех проводах, которые надо будет удлинить.
Это провода на :
-Датчик фазы
-Датчик температуры воздуха
-РХХ

Тут все будет зависеть от вашей фантазии

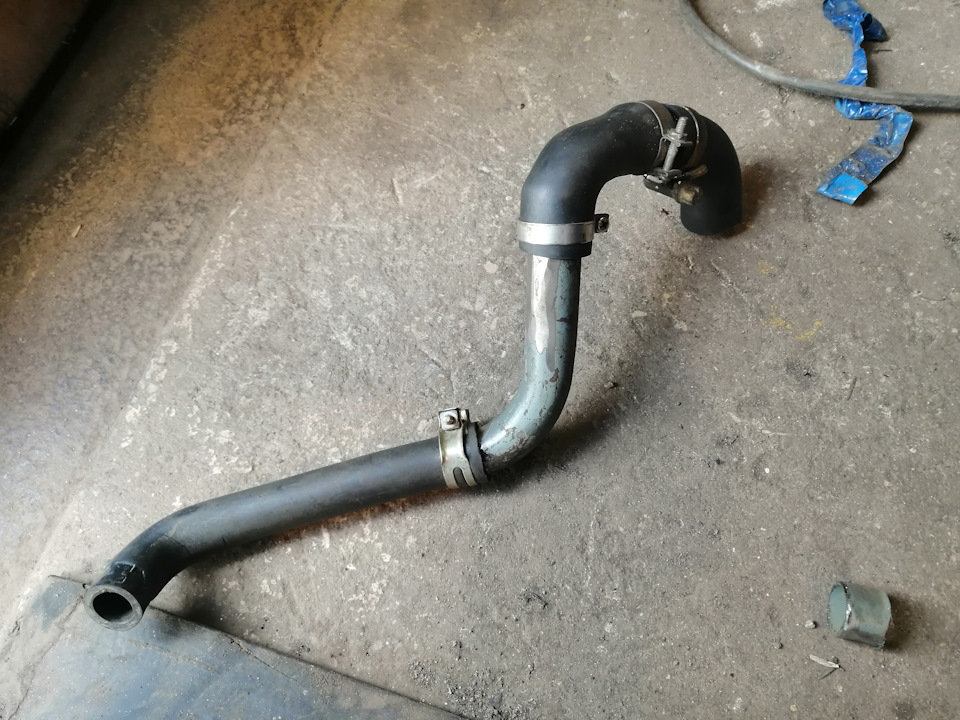

Теперь вопрос о том куда же установить датчик воздуха. Я немного поспешил ставить впускной коллектор.Там есть полно места куда его можно поставить.Перед этим конечно засверлиться и нарезать резьбу. Но так как все уже стоит на своем месте, единственное куда я его смог приколхозить это вразрез ДМРВ и фильтра воздушного.
Но трубы диаметром 70мм внешнего и 65 внутреннего-у меня не было.Долго лазил искал в итоге нашел корпус от моторчика дворников.Тоже от Волги. Разрезаем его под нужные размеры и привариваем гайку.

Теперь у нас есть и датчик воздуха.

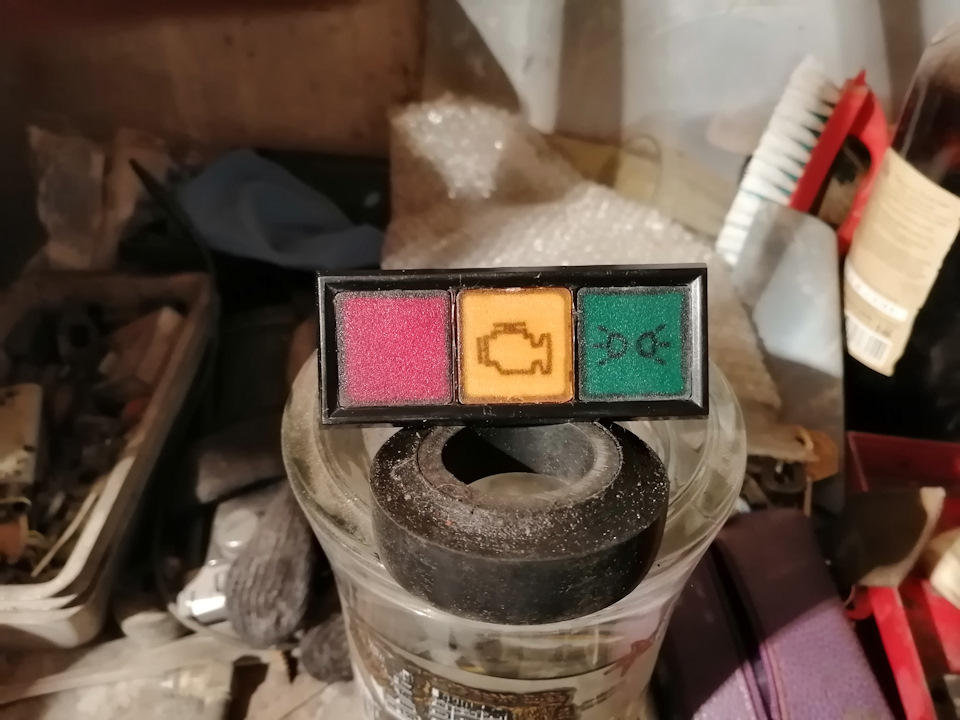

Время задуматься о самом интересном) Куда же мы установим лампочку джекичана. Я недолго думая выбрал родной светофор.Друг на плоттере вырезал значки.

Прикол только в том, где найти оранжевый квадратик без индикатора ближнего света.Но у меня такой был в наличии)

Все остальное по электрике подключается как на 406ом моторе.Длина проводов совпадает. Шести проводной разъем я подключал вот по этой схеме

Эта схема актуальна для тех у кого цветные провода.У меня лежит еще одна проводка, вот там все провода белые.Кто додумался до такого я не пойму.То есть чтобы что то подключить, надо будет брать схему и вызванивать.Но это уже другая история.
Теперь давайте небольшое отступление про топливную систему.Так как нужен электронасос я долго думал над его установкой.Поставить как в оригинале подвесной, или же установить в бак. Уже решил ставить подвесной, но вылезли определенные трудности.Плюс я хотел по минимуму кромсать родные трубки, поэтому в последний момент вспомнил, что у меня завалялся погружной насос собственного исполнения. Кто забыл, вот вам ссылка на 3110.
www.drive2.ru/l/492872306020843848/
www.drive2.ru/l/503082920752185345/
Удобная вещь по сути вышла.Установка просто под ключ.
Теперь вернемся к выхлопу.
Тут все сложнее.Напомню, что выхлопной коллектор 4216 отличается от нашего 402ого. Следовательно выхлоп придется мастерить по месту.
Я выбрал следующий путь.Купил в магазине штаны от 4215 и снял с машины от 402ого.

Еще в магазине я их долго крутил и сверял с родными и еще там мне стало понятно что они по изгибу не подойдут.На фото выделил в каких местах. Но то что они совершенно другие, я и не думал.Короче, из штанов 4215 сделать ничего не выйдет.Изгибы совершенно другие.Тогда было решено от 4215 взять лишь ту часть, куда они прикручиваются к коллектору. Потом отрезать от 402ых верхний кусок и как то их пристроить. Мда… ох и намучился пока все это примерял…

Весь прикол поймать вот эти 2 зазора

Сначала я подогнал одну трубу «по месту», плюс смотрел, чтобы выхлоп не провисал где штаны стыкуются со средней трубой.

Потом прихватился сваркой и снял всю конструкцию, чтобы варить вторую часть трубы.

Изгибы там ВООБЩЕ не попадают, плюс на 4215 (4216) эти трубы в диаметре меньше, чем на 402, что в принципе удобно.Вставляем их свободно в трубы 402ого и обвариваем все.

Я зачем то все это покрасил. Думал краска слегка обгорит и все.Как я ошибался…Но об этом позже.
Ставим все это и любуемся)

Это одна из деталей, которая при выходе из строя будет требовать снова и снова подобных опперации. Но что поделать-это выхлоп.Сделать кастомный с нуля-тоже не выход ибо еще дороже.Короче, смотрите сами.У меня не было выходов на трубогиб.
В заключении я скажу, что все собрал, но вот остался вопрос о вентиляции картера.Всему виной дебильное расположение дросселя. Пришлось делать вот такую приблуду.

Тысяча изгибов, но все установилось.

Ну вот вроде и все.Остается только проверить все системы, обтянуть хомуты, залить масло и охлаждайку и запустить новоиспеченный 402ой)
Но в данной записи уже нет место для видео.Дождитесь следующей записи и я обещаю с ней не затягивать.Хочется отснять что то более конкретное, а не попытки и потуги его запустить.А так вроде бы все) Всем мир, а я пойду видосы отснимать.

Источник статьи: http://www.drive2.ru/l/541365441730183292/
