— История двигателей 2108, и какие устанавливались в кузов Самара 1-2

Всем привет, сегодня хочу вам рассказать о двигателях 2108, и какие ставились в кузова самар двух поколений, включая Супер-Авто.

Отечественная «восьмерка» или ВАЗ 2108 «Самара» стала первой моделью LADA с приводом на передние колеса и тремя дверями. Модель появилась в 1984 году и стала прародителем для нового семейства Samara, в которое позже вошли «девятка» и ВАЗ-21099, а на узлах «восьмерки» построены ВАЗ-2110 и LADA Kalina.

Для новой модели придумали не только новую внешность, но и разработали абсолютно новый мотор на 1,3 литра, получивший множество модернизаций и ставший основой для последующих двигателей АвтоВАЗа.

Объём двигателя вышел 1289см³, с крутящим моментом 95 Нм, при мощности 64 л.с. Ход поршня при этом составлял 71мм, а диаметр цилиндра 76мм. Экологическая норма на тот момент была Евро-0. Страдает загибом клапанов при обрыве ремня ГРМ. В доводке этого силового агрегата принимали активное участие инженеры известной немецкой компании Porsche. Прародитель всех моторов пп ВАЗ.

Двигатель 21081, 1.1л, 53 л.с.

Именно для того, чтобы повысить привлекательность машин в глазах прижимистых европейцев, и была выпущена модификация двигателя ВАЗ-21081. Lada Samara 1100 любили покупать и скуповатые бюргеры, и родители начинавших автомобилистов – пусть не престижно, зато шансов убиться на высокой скорости меньше. Большинство Самар с этим мотором в нашей стране оказалось именно путём реэкспорта.
Распределительный вал «восемьдесят первого» мотора отличается профилем кулачков, поскольку у двигателя иные фазы газораспределения. Именно поэтому трамблёр с индексом 40.3706-10 имел свои настройки центробежного и вакуумного регуляторов, а начальный момент УОЗ составлял +6 градусов. Кроме того, в системе питания стоял карбюратор с индексом 21081-1107010, который отличался от «восьмерочного» проходным сечением жиклеров. Немного упростили выпускную систему: вместо двойных «штанов» – одинарная приёмная труба и такой же выпускной коллектор. Страдает так-же загибом клапанов при обрыве ремня ГРМ. Неремонтопригоден в наших условиях, потому что блок, коленвал уникальны, и найти их сейчас, мало возможно. Крутящий момент 76 Нм. Экологический класс — Евро-0.

Двигатель 21083, 1.5л, 73 л.с.

Крутящий момент – 106Нм/3600 об.мин, Ход поршня – 71мм, диаметр цилиндра – 82мм, степень сжатия – 9,8. Самый удачный мотор 8кл, не страдает загибом клапанов при обрыве ремня ГРМ. На поршнях имеются цыковки для предотвращения встречи поршня и клапанов. Страдает тем, что шлифовать гильзу нельзя слишком мало раз. Из-за малой толщины перегородок, от этого капитальный ремонт в энный раз становится невозможным, и приходится заменять блок цилиндров. На моей практике ещё ни разу такого не встречалось, потому что моторы очень живучие и ходят реально до последнего издыхания. Очень неприхотливы к качеству топлива, потому что работают на системе питания карбюратор, весёлый моторчик для повседневной езды. Экологический класс — Евро-0.

Крутящий момент 116 нМ/3000 об.мин, ход поршня идентичен мотору 21083, как и диаметр цилиндра, степень сжатия разнится с мотором 21083 на 0,1.
Первый мотор управляемый ЭБУ с распределённым впрыском топлива. Существовали так же прародители мотора 2111, 2110 (мотор 21083, но с инжектором, под управлением систем GM). Минусы те же что и у 21083 мотора, плюсы удобная эксплуатация засчёт управления компьютером, достаточно резвый моторчик, при небольших доработках хорошо показывает себя в плане динамических показателей. Но, тут на вкус и цвет, кому карбюратор, а кому инжектор, споры в этом плане будут вечными, пока эра карбюраторов не изживёт себя окончательно. Управляется мозгом январь 5.1-7.2. (7.2 с завода не слышал что ставили, возможна любительская доработка). Экологический класс — Евро-2.

Мотор 11183 (другое название двигатель ваз 21114) отличается от 2111-го (объем цилиндров 1,5 л.):

высотой блока цилиндров;
увеличенным ходом поршня.

За счет этого конструкторам удалось увеличить объем цилиндров и повысить мощность двигателя. В результате проведенных работ двигатель 11183 значительно улучшил эксплуатационные характеристики (надежность, экологичность и др.). Из-за того, что его сборка осуществляется на различных производственных участках ОАО «АвтоВАЗ», мотор известен автолюбителям под названиями: 11183;
двигатель 21114;
2114;
Калина мотор;
мотор Калина и др.

Крутящий момент двигателя составляет 120 Нм, при 2700 об.мин. Устанавливался на ВАЗ 2114 преимущественно с 2007-2008 года. Имеет на борту Е-ГАЗ, пластиковый ресивер, управляется мозгом Бош, м73, м74. Экологический класс — Евро-2, Евро-3.

Двигатель ВАЗ 21124 является четырехтактным, инжекторным(распределенный впрыск топлива), размещение цилиндров в блоке — однорядное, распределительные валы размещается в верхней части ДВС. Охлаждение двигателя осуществляется за счет принудительной циркуляции жидкости. Смазка узлов двигателя происходит за счет подачи под давлением масла к механизмам и за счет разбрызгивания масла.
Мотор 21124 ставился на Самару-2, 2113, 2114, 2115 компанией Супер-Авто. Степень сжатия мотора 10,3. Диаметр цилиндра 82мм, ход поршня 75,4мм. 16 клапанный. Крутящий момент мотора составляется 131 Нм при 3700 об/мин. Экологический класс — Евро-3, Евро-4. Не страдает загибом клапанов при обрыве ремня ГРМ, засчёт цыковок в поршнях.

Ставился на Самару-2, 2113, 2114, 2115 компанией Супер-Авто.
Конструктивные особенности двигателя ВАЗ-21126 LADA-2170 PRIORA и различия его с 21124

Перечень оригинальных узлов и деталей основного производства
Двигатель в сборе
Двигатель с рабочим объемом до 1,6 л (1597 куб см). Оптимизированный КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 тысяч км пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос. Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением.
Блок цилиндров
База 11193. Введены: платохонингование по спецификации ф.GOETZE, три класса по диаметру цилиндров вместо пяти.
Головка цилиндров
База 21124. Изменена высота бобышек под установку привода ГРМ и глубина бобышек под установку натяжного ролика для комплектации с ГУР и КК
Маховик
Доработка фаски под увеличенные габариты демпфера ведомого диска пр-ва «ВИС»
Крышка масляного насоса
Доработка отливки под заднюю реборду шкива коленчатого вала

Гнёт клапана при обрыве ГРМ, но обладает большей мощностью в сравнении с 124 мотором.

Компания Супер-Авто предлагала выбор Самар между 124 и 126 мотором. Всем добра!

В этой статье я назвал основные моторы которые ставились в кузов Спутник-Самара. Были и другие моторы, но они идентичны перечисленным выше, с небольшими доработками.

Источник статьи: http://www.drive2.ru/b/583828855672842171/

История ВАЗ 2108

ВАЗ-2108 — легковой автомобиль малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускался Волжским автомобильным заводом. В данный момент не производится. Выпускается её преемница — 2113, которая внешне отличается от 2108 изменённой формой передка (крылья, капот, оптика), другими бамперами, наличием пластиковых накладок на порогах и спойлером на задней двери. Автомобиль ВАЗ-2108 впервые появился в 1984 году. Эта модель с трехдверным кузовом хэтчбек стала воистину эпохальным событием не только для Волжского автозавода, но и для отечественных автолюбителей. Предложено было именовать ее на внутреннем рынке -«Спутником», но название не прижилось и в конце концов утвердилось экспортное — «Самара». Модель ВАЗ-2108 Спутник/Lada Samara положила начало массовому выпуску в стране переднеприводных легковых автомобилей. Автомобиль получился, конечно, более надежный в управлении, безопасный и экономичный по сравнению с классическими «Жигулями». Коррозионная стойкость кузова также стала объективно лучше.

В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы. Автомобили первых выпусков страдали, как принято, «детскими болезнями», которые завод изживал прямо по ходу производства, на потребителях. Особенно досаждали тогда недолговечные и жутко дефицитные компоненты системы электронного зажигания (особенно ранняя модель коммутатора 36.3734). Впрочем, и карбюраторы типа -«Солекс» особо расслабиться не давали (и не дают до сих пор), не говоря уже о текущих стойках, износе чехлов и самих ШРУСов, «гремящих» передней панели и обивке салона и ненадежной конструкции замков дверей. Частично с некоторыми неисправностями на более поздних выпусках смогли справиться, например, с самоотворачиванием гаек передних ступиц и обрывом троса сцепления, но большинство проблем благополучно продолжают отравлять жизнь владельцам «Самар».

Впрочем, скрипы и треск, которые издают обивка и панели, могут говорить и о неправильной эксплуатации (с перегрузкой, от которой повело кузов) или о неплотном прилегании панелей обивки к правленому после аварии кузову. Несмотря на широкие двери, выход и вход на заднее трехместное сиденье затруднены. Это обстоятельство, как правило, толкуется в пользу некоего имиджа молодежной спортивности, хотя во всем мире это, скорее, признак «автомобиля для домохозяек» (дешевле и безопаснее при перевозке маленьких детей — не вывалятся). Салон комплектуют гобеленовыми анатомическими сиденьями с достаточным запасом по регулировкам в трех направлениях, обивка дверей дефектами не страдает, как и прочая периферия в салоне (хотя и начинают «аккомпанировать» уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников для задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко сдвинута назад стойка кузова), высокое расположение кромки багажника. Запасное колесо расположено в нише багажника. Вместимость багажника увеличивается при сложенной спинке заднего сиденья (к сожалению, она не складывается по частям и не принимает до конца горизонтальное положение, что не позволяет перевозить действительно громоздкие предметы).

Машина оснащается рядными 4-цилиндровыми бензиновыми двигателями. Первоначально базовым двигателем на ВАЗ-2108 был взят 1,3-литровый 65-сильный (ВАЗ-2108) с четырехступенчатой коробкой передач. Его отличает, при правильном и своевременном техническом обслуживании, достаточная надежность. Он способен без проблем пройти 150 тыс. км (при условии не гоночного темперамента владельца). Единственное, с чем придется мириться, так это с частой заменой масляного фильтра и необходимостью обслуживания зажигания и регулировки клапанов только на СТО. Модификация ВАЗ-21083, выпускаемая с 1987 года, оснащается карбюраторным двигателем рабочим объемом 1,5л. ВАЗ-21083i — инжекторным двигателем рабочим объемом 1.5л. Несколько позже, для экспорта в некоторые страны, начали производство модификации ВАЗ-21081 с рядным 4-цилиндровыми бензиновым 1,1-литровым 53-сильным не слишком темпераментным двигателем. В 1996 году выпуск этой модификации завершили.

С 1994 года Волжский автозавод выпускал ВАЗ-2108-91 с РПД ВАЗ-415 объемом 1,3 литра, мощностью 140 л.с. при 6500 об/мин, но, конечно — ограниченными партиями. На этом автомобиле впервые в модельном ряду ВАЗа была применена пятиступенчатая коробка передач, которая в дальнейшем стала устанавливаться на все модели семейства «Самара» (первый советский легковой автомобиль с пятиступенчатой КПП — Москвич-2141). Также эти автомобили впервые для российской автомобильной промышленности стали окрашиваться металлизированными эмалями в серийном производстве.

В 1990 году был проведен рестайлинг передней части, в результате которого «восьмерка» приобрела иную форму крыльев и избавилась от пресловутого «клюва». На рынке версии с отдельным «клювом» в передке и «коротким крылом» (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с «длинным крылом». Достаточно много предложений о продаже ВАЗ-21081 и ВАЗ-21083 с велюровым салоном и более удобной панелью «люкс» с тахометром и маршрутным компьютером (стандарт для седанов ВАЗ-21099 и версий с инжекторными двигателями), которые также устанавливают на автомобили, побывавшие в аварии (чтобы подороже спихнуть). В свое время неудачный дизайн «клюва» вызвал к жизни целую прослойку мелких фирм и фирмочек, которые пытались выпускать различные накладные детали оформления, менявшие неудачную внешность «восьмерки».

Существует еще ряд моделей, которые по своим характеристикам не отличаются от базовых моделей, но из за разницы в расположении узлов и агрегатов получили собственные индексы. Экспортные варианты, выпускаемые для Великобритании — ВАЗ-21086, ВАЗ-21087, ВАЗ-21088. Это аналоги соответственно моделей ВАЗ-2108, ВАЗ-21081, ВАЗ-21083, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников ветрового стекла. Они двигаются слева направо, что обусловлено ‘зеркальным’ механизмом привода дворников.

По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio). Иногда предлагают модели с правым рулем из Великобритании (такие машины носят заводские индексы: 21086 с двигателем 1,3 л; 21087 — 1,1 л; 21088- 1,5 л). Попадается также двухместный фургон ВАЗ-2108Ф (ВАЗ-1706) Челнок (название говорит само за себя) с высокой пластиковой крышей (общая высота 1900 мм) и грузовым отсеком объемом в 2,2 куб.м. Его грузоподъемность 450 кг, а погрузочная высота за счет оригинальной конструкции задней двери понижена до 550 мм.

Сейчас можно выбрать варианты с различными панелями приборов («высокая» или «низкая»), с системой впрыска топлива и различным дополнительным оборудованием. Последняя новинка — устанавливаемая на заводе на часть выпуска системы защиты автомобиля от угона. Этот, в целом удачный автомобиль, даже после более 15 лет выпуска остается популярным у покупателей, в основном благодаря низкой цене, хорошим ездовым свойствам и доступности ремонта.

В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан, в 2000 году ВАЗ-210832 Спутник / Cамара. С 2001 г. была принята новая программа комплектации моделей: варианты исполнения для автомобилей с карбюраторным двигателем: «стандарт» (ВАЗ-21083-00), «норма» (ВАЗ-21083-01) и «люкс» (ВАЗ-21083-02). В модельном ряду АО «АВТОВАЗ» 2001-2002 гг. представлены модификации ВАЗ-21083 с карбюраторным и впрысковым двигателями.

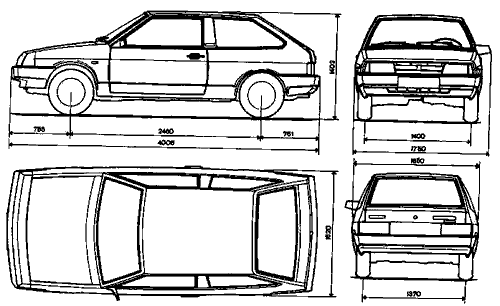

Габаритные размера ВАЗ-2108

ВАЗ-2108-91 — внешне полностью идентична ВАЗ-2108, но с двухсекционным РПД ВАЗ — 415 мощностью 140 л.с. объемом 1300 см3.

ВАЗ-21081 внешне полностью идентична ВАЗ-2108, установлен двигатель объемом 1100 см3. Модель в основном поставлялась на экспорт.

ВАЗ-21083 внешне полностью идентична ВАЗ-2108, установлен карбюраторный двигатель объемом 1500 см3.

С 2001 г. была принята новая программа комплектации моделей. В результате модель ВАЗ-21083 получила удлиненные индексы, в зависимости от комплектации:
ВАЗ-21083-00 — комплектация «стандарт»
ВАЗ-21083-01 — комплектация «норма»
ВАЗ-21083-02 — комплектация «люкс»

Первая серийная инжекторная модель ВАЗ-21083 имела индекс ВАЗ-21083-20 и была выпущена в 1994 году. С 2001 г. была принята новая программа комплектации моделей, в результате чего комплектации модели ВАЗ-21083-20 присвоили наименование «стандарт».

Полный список модификаций легковых ВАЗ-21083 с инжектором:
ВАЗ-21083-20 — комплектация «стандарт»
ВАЗ-21083-21 — комплектация «норма»
ВАЗ-21083-22 — комплектация «люкс»
ВАЗ-210834 — В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 с двигателем 21213 и Лада Тарзан с двигателем 21231
ВАЗ-21084 — внешне полностью идентична ВАЗ-2108, установлен двигатель объемом 1600 см3. Представляет собой мотор ВАЗ-21083 с увеличенным по высоте на 1,2 мм блоком, несколько измененной головкой и новым коленвалом и распредвалом. Поршень диаметром 82 мм, обрезанный по высоте на 1,8 мм, здесь будет иметь ход 74,8 мм. Выпускалась мелкими сериями в условиях опытно-промышленного производства.
ВАЗ-21085 — идентична ВАЗ-2108, но с 16-ти клапанным инжекторным двигателем объемом 1500 см3 мощностью 93 л.с.
ВАЗ-21086 — представляет собой модель ВАЗ-2108 с правым расположением рулевого колеса.
ВАЗ-21087 — представляет собой модель ВАЗ-21081 с правым расположением рулевого колеса.
ВАЗ-21088 — представляет собой модель ВАЗ-21083 с правым расположением рулевого колеса.
ВАЗ-21089 — внешне полностью идентична ВАЗ-2108, но с двухсекционным РПД ВАЗ — 414 мощностью 120 л.с. Выпускалась мелкими партиями до появления нового РПД ВАЗ — 415. Затем на смену пришла модель ВАЗ-2108-91.

Источник статьи: http://www.drive2.ru/l/4899916394579241563/

О двигателях для ВАЗ-2108 «Самара»

Отечественная «восьмерка» или ВАЗ 2108 «Самара» стала первой моделью LADA с приводом на передние колеса и тремя дверями. Модель появилась в 1984 году и стала прародителем для нового семейства Samara, в которое позже вошли «девятка» и ВАЗ-21099, а на узлах «восьмерки» построены ВАЗ-2110 и LADA Kalina.

Для новой модели придумали не только новую внешность, но и разработали абсолютно новый мотор на 1,3 литра, получивший множество модернизаций и ставший основой для последующих двигателей АвтоВАЗа.

Двигатель ВАЗ 2108 1,3 л

Базовый силовой агрегат для ВАЗ 2108 получил карбюраторную систему питания, четыре цилиндра и верхнее расположение распредвала. Привод ГРМ ременной, при обрыве гнет клапаны. При неагрессивной эксплуатации и правильном обслуживании двигатель пробежит не менее 180-200 тысяч километров, вместо заявленных 120-ти.

К самым распространенным недостаткам ВАЗ 2108 1,3 л причисляют быстрый износ охладительной системы.

Масляный фильтр требует частой смены, а также придется регулировать зазоры клапанов.

Есть место и для течи масла через уплотнитель крышки клапана, топливный насос и прибор распределения.

Карбюраторы «Солекс» не отличаются надежностью, в частности ЭПХХ.

Из-за почтенного возраста мотора нередко возникают проблемы с зажиганием, о которых просигнализируют троения и детонация мотора. 2

Двигатель ВАЗ 21083 1,5 л

Силовой агрегат ВАЗ 21083 стал предшественником всех современных моторов LADA и на его базе были разработаны 16-клапанные двигатели 2112, 124, 126, (Priora) 127, 114, 116, 194 (Kalina).

Двигатель ВАЗ 21083 получил карбюраторную систему питания с иными тарировочными данными, 4 цилиндра и верхнее положение распредвала. От 2108 его отличают увеличенные поршни и диаметры клапанов впуска, а также расширенные диаметры отверстий под цилиндры в прокладке ГБЦ.

К положительным моментам мотора относят то, что при обрыве ременной привод ГРМ не гнет клапаны.

К недостаткам причисляют необходимость корректировать зазоры клапанов, о которых расскажет стук, быстрый износ системы охлаждения.

Из-за стальных гаек крепления приемной трубы выхлопа часто обламывается.

Троения могут быть вызваны неотрегулированными зазорами клапанов, компрессией, загрязненным карбюратором или электрикой. 3

Двигатель ВАЗ 2111/2114 1,5 л

Силовой агрегат ВАЗ 2111/2114 от 21083 отличается инжекторной системой питания, наличием плавающего пальца шатуна, иным распредвалом и повышенной на 6 «лошадей» мощностью.

Ресурс двигателя при качественном использовании и обслуживании можно продлить до 200 тысяч километров.

Масло менять нужно не реже чем каждые 10-15 тысяч километров.

Ременной привод ГРМ при обрыве не гнет клапаны.

Недостатки мотора ВАЗ 2111/2114 такие же, как и у вышеописанных моделей моторов для «восьмерки». Добавить к минусах агрегата можно плавающие обороты на ХХ.

При троении и неправильной работе нужно обратить внимание на компрессию или модуль зажигания.

Некачественный термостат заставит часто его менять, иначе двигатель будет перегреваться. 3

Двигатель ВАЗ 2112 16 клапанов

Силовой агрегат ВАЗ 2112 стал качественным преемником ВАЗ 2111, но вместо 8 клапанов получил 16 и дал старт разработке современных «приоровских» моторов.

К главным отличиям 2112-го относят применение 4 клапанов на каждый цилиндр и два распредвала.

После разгона на 3 тысячи оборотов двигатель 16V становится быстрее, но при этом потребляет меньше топлива, чем предшественник.

Блок цилиндров получил иные крепления под головку и дополнительные каналы для масла для коренных подшипников.

При обрыве ременной привод ГРМ гнет клапаны.

Течь помпы и сальников валов также относят к недостаткам мотора.

Ремень может сползать в сторону и тереться о реборду ролика, при этом возникает скрежет.

При троении двигателя нужно обратить внимание на компрессию, модуль зажигания, электрику или свечи.

При плавающих оборотах нужно обследовать дроссельную заслонку, регулятор ХХ, датчики положения коленвала.

Стартер и АКБ, системы зажигания или питания, а также неверная подача топлива могут стать причиной того, что мотор не заводится.

Вибрации двигателя обусловлены проблемами регулятора ХХ, лямда-зонда, свечей, загрязненными форсунками или неправильным углом опережения зажигания. 3

Источник статьи: http://car.ru/journal/engine/13203-o-dvigatelyah-dlya-vaz-2108-samara/

Что за двигатель 21083 инжектор

История создания ВАЗ 21083

Отечественная автомобильная промышленность в 80-е годы не стояла на месте. На дорогах Советского Союза появилась необычная для советского обывателя, машина с передним приводом ВАЗ 2108. Производился автомобиль на АвтоВазе, но был спроектирован отнюдь не советскими инженерами. “Восьмёрка”, так в народе называли 08 модель Жигулей, спроектировали для АвтоВАЗа гениальные немецкие механики концерна Порше.

Через несколько лет русские конструктора решили создать для “Восьмёрки” более сильный и динамичный мотор. За основу был взят всё тот же ВАЗ 2108 мощностью 1.3 литра. Советские инженеры доработали его — увеличили объём цилиндров. Так в 1987 году появился новый, более мощный ВАЗ 21083. Это двигатель является прародителем большинства силовых современных агрегатов семейства Лада. На его основе были созданы моторы для Лада Калина и Лада Приора.

Описание силового агрегата ВАЗ 21083

Двигатель ВАЗ 21083 имеет немецкие корни, так как его прототипом является ВАЗ 2108, который создали немецкие инженеры. От своей ранней копии, 83 отличается увеличенным диаметром цилиндров. После модернизации русских инженеров он стал 82 миллиметра. Соответственно изменился размер и конструкция поршня и пальца.

Значительные изменения претерпела ГБЦ. Основная концепция конструкции осталась прежней. Имеющий верхнее расположение вал, распределяющий горючую смесь и выхлопные газы, является общим для восьми клапанов. Размер впускных клапанов изменился. Их диаметр вместо прежних 35 миллиметров, стал 37 мм. Изменения коснулись прокладки ГБЦ, в ней размер отверстий для цилиндров стал больше. На 21083-ю модель был установлен другой более экономичный карбюратор. Все эти модернизации позволили увеличить мощность, более чем на 5 л., сил и крутящий момент почти на 10 Нм.

Однако не обошлось без просчётов. Инженеры АвтоВАЗа не изменили размер и конструкцию впускного коллектора. Может быть они забыли это сделать, а может не посчитали нужным. В результате на 83-ю модель установили коллектор ВАЗ 2108, который не соответствовал возросшим возможностям нового двигателя. Если бы размер впускного коллектора увеличили, технические характеристики ДВС ВАЗ 21083 могли быть ещё больше.

Изменения претерпела помпа, она же водяной насос. Но значительного увеличения ресурса её работы не произошло. Привод ГРМ остался от 2108, ременная передача. Конструкция поршней имеет лунки на верхней поверхности, поэтому при обрыве ремня ГРМ, клапана не встречаются с поршнями. Что является несомненным преимуществом данного ДВС.

На новом двигателе используется бесконтактные зажигание, состоящее из: катушки, коммутатора и распределителя.

Большинство деталей, в том числе: маховик, коленчатый вал, шатуны, для удешевления производства используются от Лада 2108.

Особенности конструкции

Основной особенностью ДВС по аналогии с образцом 2108 стало применение ременной передачи на шкив ГРМ. Кроме того, схема двигателя обладает нюансами:

Затронула модернизация и помпу охлаждающей системы, но ресурс этого узла повысился незначительно. В результате увеличившиеся объемы камер сгорания добавили всего 6 л. с. мощности, но не были подобраны передаточные числа КПП и улучшена конструкция впускного коллектора. Для узнаваемости ДВС руководство АвтоВАЗ решило окрашивать блоки 21083 в синий цвет.

Технические данные ВАЗ 21083

Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение в моторном отсеке поперечное. Материал изготовления БЦ — чугун.

• Точный объём цилиндров 1499 куб., сантиметров.
• Система газораспределения, вал верхнего расположения, на котором размещены 8 клапанов, 4 выпускных и 4 впускных клапана.
• Поршень имеет расстояние хода 71 мм., диаметр цилиндра 82 миллиметра. Степень сжатия ДВС 21083 — 9.9:1
• Мощность силового агрегата при 5600 оборотах мин., составляет 73 л., силы. Крутящий момент при 3600 оборотов мин., равен 106 Нм.

Расход топлива

Используемое горючее АИ 92. Расход топлива при движении по трассе 7 л., на 100 км., пробега, в городском цикле 9 литров, общий расход горючего составляет 7.8 литров на 100 км пробега.

Расход масла и объем в двигателе

Допустимый расход моторной смазки 0.05 л., на 1000 километров. Используемое масло: 15W40, 5W40, 5W30, 10W40. Объём масла в картере двигателя три с половиной литра. При заливке нового использовать 3.2 литра.

Ресурс двигателя

Ресурс 083 модели Лада, по данным производителя 125 тыс., км. В реальности, при бережном отношении и правильном обслуживании автомобиль с таким мотором может благополучно проехать 250 тыс., километров.

Описание конструкции [ править | править код ]

Кузов [ править | править код ]

Кузов ВАЗ-2108 имеет трёхдверную цельнометаллическую сварную несущую конструкцию. Автомобиль обладает вариантами как пассажирского, так и грузопассажирского кузова. Все детали и узлы кузова, кроме навесных, составляют собой единое целое, сваренное контактной точечной сваркой, а сильно нагруженные детали дополнительно приварены электродуговой сваркой. Основные детали кузова штампуют из листовой малоуглеродистой стали. Толщина основных деталей кузова составляет 0,8 мм, а наружных панелей дверей и передних крыльев — 0,7 мм, усилителей 1-1,2 мм. Мелкие детали штампуют из стали толщиной 0,8-2,5 мм.

Ходовая часть [ править | править код ]

На автомобиле установлен четырёхцилиндровый четырёхтактный карбюраторный или инжекторный двигатель объёмом цилиндров 1100 см³, 1300 см³ или 1500 см³ (в зависимости от модификации) с рядным расположением цилиндров с распредвалом в головке цилиндров с приводом от зубчатого ремня. Двигатель специально спроектирован для поперечного расположения на переднеприводном автомобиле. Двигатель в сборе с коробкой передач и сцеплением образует силовой агрегат, установленный в моторном отсеке на трёх эластичных опорах.

В зависимости от комплектации автомобиля устанавливается четырёх- или пятиступенчатая коробка передач. Полость картера коробки передач объединена с главной передачей. Крутящий момент от главной передачи передается на ведущие колеса через приводы передних колёс со ШРУСами.

На автомобиль устанавливается рулевой механизм реечного типа.

Передний тормозной механизм — дисковый, открытый. Задний — барабанный, с автоматической регулировкой зазора между колодками и барабаном.

На ВАЗ-2108 применяется однопроводная схема соединений (минус на массе). На модификации ВАЗ-21083 устанавливается микропроцессорная система управления двигателем.

Подвеска [ править | править код ]

На автомобиле установлена подвеска типа «качающаяся свеча» или МакФерсон.

На автомобиле установлена торсионно-рычажная подвеска задних колёс. Направляющим устройством подвески являются два продольных рычага, соединённых между собой упругим соединителем. Независимость хода каждого колеса обеспечивается за счёт скручивания усилителя, имеющего U-образное сечение, которое обладает большой жёсткостью на изгиб и малой — на кручение.

Амортизатор задней подвески гидравлический телескопический двухстороннего действия. Упругие элементы подвески состоят из пружины и буфера хода сжатия. Пружина выполнена из пружинной стали круглого сечения. Она установлена на амортизаторе. Пружины задней подвески, как и передней, под контрольной нагрузкой по длине делятся на два класса — А и Б. Пружины класса А маркируются жёлтой краской по внешней стороне средних витков, класса Б — зелёной.

Особенности конструкции БЦ

Блок цилиндров 083 имеет межосевой размер цилиндров 89 миллиметров. Основные размеры блока по габаритам совпадают с размером БЦ 2108. Расстояние от оси коленвала до верхней точки блока по прямой равняется 194.8 миллиметра. Основное отличие заключается в разнице диаметров цилиндров. На БЦ 21083 он увеличен и составляет 82 мм. Существует пять классов размеров цилиндров.

Разница между классами, так же как и на ВАЗ “классики” равна 0.01 мм. Обозначение и маркировка 083, аналогично заднеприводным автомобилям ВАЗ. Конструкция БЦ исключает возможность применения валика, для привода дополнительных агрегатов. На отечественном двигателе 21083, на поверхности цилиндров в первый раз использовали хонингование. Благодаря этому ново введению мотору не требуется обкатка и притирка.

Особенности конструкции ШПГ

Поршни на 083 Ладе совершенно другие, их обозначение — 21083-1004015. Изобретатели немецких фирм Kolbenschmidt и Porsche сконструировали совершенно новую конструкцию поршней. Которая существенно отличается от классических поршней заднеприводных автомобилей ВАЗ. Новые поршни не покрываются сверху оловом, на их боковых поверхностях наноситься специальный микро профиль. Он нужен для удерживания на поверхности поршня смазки в любых условиях работы ДВС. Это новшество, исключает масляное голодание при запуске мотора. Новые поршни имеют ремонтные размеры 82.4 миллиметра и 82.8 мм.

Пальцы для поршней ВАЗ 21083 подходят с Лада 21213. Палец наглухо запрессовывается в головку шатуна, а в поршне он вращается свободно. Диаметр пальца 22 мм., а его длина 67 мм.,

Диаметр поршневых колец соответствует диаметру цилиндров, 82 мм. Высота колец такая же, как на 2108. Компрессионное кольцо, расположенное сверху, по высоте составляет 1.5 мм., следующее компрессионное толще на 0.5 мм., его высота 2 мм. Для увеличения ресурса работы, маслосъёмное кольцо хромируется. Оно имеет высоту 3.95 мм.

Шатуны используются с ВАЗ 2108. Они кованые, выполненные из стали. Их длинна 121 мм. Верхняя голова у шатуна массивная. С двух сторон на ней имеются приливы.

Маховик установлен с 08 модели. Диаметр соприкосновения со сцеплением 196 мм. Венец маховика имеет ширину 20.9 миллиметра.

Технические характеристики

Технические характеристики 1,5 литрового двигателя ВАЗ 21083:

Двигатель ВАЗ 21083 устанавливается на ВАЗ: 21083, 21093, 21099, 2110 и 2115.

Особенности устройства ГБЦ

Силовой агрегат получил совершенно новую ГБЦ. По сравнению с прежней, увеличились диаметры клапанов, предназначенные для впуска горючей смеси. Они стали 37, вместо 35 миллиметров. Процесс сгорания горючего оптимизировался, соответственно увеличилась степень сжатия, теперь она составляет 9.9:1.

Распредвал позаимствован у ВАЗ 2108. Он приводится в работу ремнём с зубцами 2108-1006040-10. Ширина ремня ГРМ составляет 19 мм., Он имеет 111 зубцов с эвольвентным профилем. Необходимая натяжка ремня производится роликом для натяжки 2108-1006120. На валу газораспределения установлен шкив с зубцами 2108-1006020, а на коленвале шкив 2108-1005030. Зубья шкивов соответствуют профилю ремня газораспределения.

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Характерные, частые неполадки двигателя 21083

Силовой агрегат ВАЗ 21083 имеет несколько слабых мест, к которым относятся такие неисправности:

Плавающие обороты

Частой причиной неисправности является плавающие обороты на ХХ. Это характерная болезнь карбюраторов “Солекс”. Причина может быть в глюках экономайзера принудительного ХХ, либо в забитом жиклёре. Карбюратор подлежит чистке и продувки.

Перегрев двигателя явление не редкое:

• чаще всего причиной неисправности является неисправность термостата. Он может дать клина в закрытом положении. Тогда жидкость охлаждения будит циркулировать только по малому кругу, при этом мотор быстро перегреется. Проблему решит установка исправного термостата;
• второй причиной перегрева, может быть утечка жидкости для охлаждения. Жидкость может уходить через не герметичные соединения патрубков и прокладку ГБЦ. Последний вариант наиболее опасный, так как ОЖ может попасть в моторное масло. Что может привести к ухудшению качества смазки трущихся деталей мотора, и в скором последствии капитального ремонта двигателя. Утечку нужно немедленно предотвратить;
• новый 083 двигатель получил модернизированный водяной насос. Но значительного улучшения качества не произошло. Насос может давать течь жидкости, а может даже заклинить. Вышедший из строя насос подлежит замене.

Стук в двигателе

Стуки в моторе характерны для этого двигателя, причиной которых является детонация. Она может быт при несоответствии угла опережения зажигания, либо при использовании топлива с не соответствующим октановым числом. Детонация может появиться при нарушении тепловых зазоров клапанов.

Опасны стуки в трущихся деталях КШМ. Они являются верным признаком, приближающегося капитального ремонта мотора.

Троение мотора возникает по нескольким причинам:

• для определения причины троения, в первую очередь необходимо замерить компрессию в каждом цилиндре, так как движок может троить по причине прогара одного из клапанов. Если с компрессией всё в порядке, причина в выходе из строя одного из узлов бесконтактного зажигания;
• двигатель может троить, если вышла из строя одна из свечей зажигания, необходимо проверить искру на каждой свече;
• троение может случиться, если вышел из строя высоковольтный провод или крышка трамблёра. Для определения этой причины есть один надёжный, дедовский способ. Если запустить мотор в темноте, то место пробоя будит постоянно искрить. Что даст информацию о необходимой замене дефектной детали;
• если с системой зажигания всё в порядке, причина троения в загрязнённом карбюраторе. Для устранения неисправности карбюратор подлежит очистке и продувки жиклёров.

Утечка масла

Течи моторной смазки обычно бывают из-под крышки клапанов или масляного фильтра. Для устранения неисправности следует поменять прокладки, либо фильтр.

Двигатель ВАЗ-21083

1 — шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала; 13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслоотражательный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – маслоприемник.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала. Система питания — с карбюратором. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива коленчатого вала. Двигатель с коробкой передач и сцеплением образует силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

Справа (по ходу автомобиля) на двигателе расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (клиновым ремнем). Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа). Сзади: впускной и выпускной коллекторы, масляный фильтр; а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).

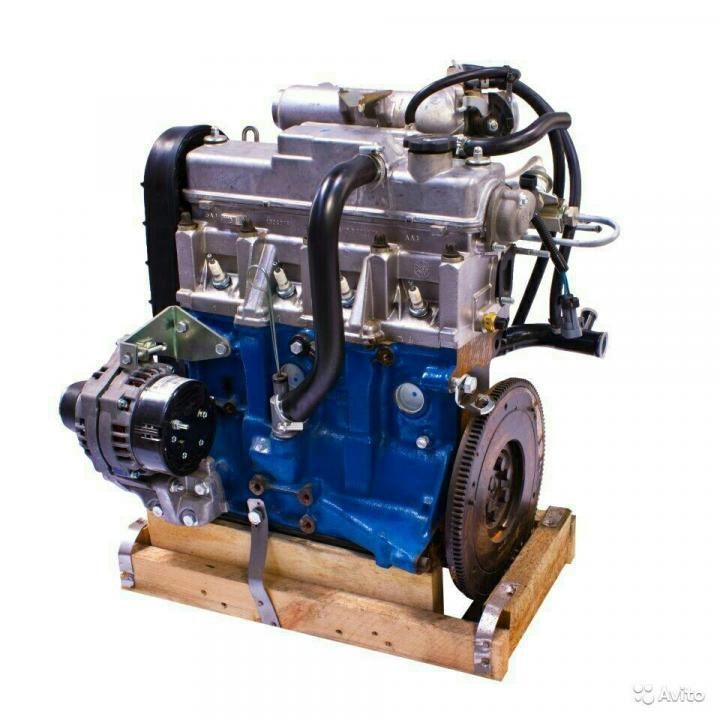

Двигатель -21083 стал основой для двигателя -2111, поэтому у них одинаковые блок цилиндров, коленчатый вал, головка блока цилиндров. Отличается шатунно-поршневая группа: в двигателе -21083 палец не со свободной посадкой и стопорными кольцами, как в двигателе -2111, а запрессован в верхнюю головку шатуна. При отсутствии шатунно-поршневой группы -21083 можно установить группу -2110.

В этом случае заменяйте всю группу целиком: поршни, пальцы, шатуны, — использование деталей разных групп не допускается!

В двигателе -21083 устанавливается распределительный вал 21083 (в отличие от двигателя -2111, где могут также устанавливаться валы 2110 и 2111). В задней части вала расположен эксцентрик для привода топливного насоса, а в заднем торце имеется паз для соединения с датчиком-распределителем зажигания. Установка распределительного вала в двигателе -21083 не отличается от описанной для двигателя -2111. Порядок контроля деталей, их подбора и сборки двигателя также совпадает.

Системы питания, охлаждения, выпуска отработавших газов и зажигания описаны в соответствующих разделах.

Плюсы и минусы ДВС 083 модели

Плюсы

• К несомненным плюсам необходимо отнести особенность системы ГРМ. При обрыве ремня ГРМ, клапана не сталкиваются с поршнями. Это возможно благодаря особой конструкции поршня, в нём есть специальное углубление в виде лунки.
• Так же, благодаря конструкции поршня, двигатель не ощущает масляного голодания при запуске мотора, так как поршни имеют покрытие, удерживающие моторное масло.
• Усиленная конструкция шатуна, значительно увеличивает ресурс работы КШМ.
• Благодаря доработанной конструкции помпы, движок лучше охлаждается. Чем лучше охлаждение, тем больше ресурс работы силовой установки.
• Так же к полюсам следует отнести высокую ремонтоспособность двигателя ВАЗ 21083 1.5. Доступность и невысокую стоимость запасных запчастей.

Как каждый двигатель, 083 имеет свои минусы:

• нет возможности установки шкива на коленвале, для навесного дополнительного оборудования;
• на больших оборотах, маленький крутящий момент;
• высокие нагрузки, могут привести к перегреву и разрушению выпускного коллектора, ГБЦ и ШПГ.

Рекомендации и советы

Опасность длительной эксплуатации на высоких нагрузках и маленький крутящий момент на больших оборотах, подсказывают, что двигатель 083 модели лучше эксплуатировать на низких и средних оборотах. Это мнение большинства владельцев ВАЗ 21083, у которых машина прошла без капитального ремонта более 200 тыс., километров.

Двигатель 21083 имеет повышенный объём и соответственно большие нагрузки, по сравнению с 08 моделью. По этой причине он более требователен к качеству используемого масла. Опытные водители рекомендуют производить смену моторной смазки через 7 тыс., км., пробега. Применять только качественное полусинтетическое масло 5W40 или 10W40, тогда двигатель отблагодарить длительной и чёткой работой.

Источник статьи: http://auto-tunes.ru/brendy-avto/dvigatel-vaz-21083-inzhektor.html

Инъекция молодости: история разработки впрыска ВАЗ

Уже в середине восьмидесятых годов, когда переднеприводные Спутники вовсю сходили с тольяттинского конвейера, инженерам ВАЗа стало ясно, что дальнейшее будущее – однозначно за так называемым впрыском топлива: системой питания, лишенной архаичного карбюратора. Ее разработкой они и занялись – технологическое отставание точно не входило в планы завода.

Не хвастовства ради, а пользы для

Д а и дело тут было отнюдь не в амбициях или желании пустить пыль в глаза потребителю: классическая система питания никак не соответствовала двум важнейшим критериям – стабильности настроек и нормам токсичности. Даже вполне современный по тем временам Солекс нельзя было сравнить с так называемым «инжектором», ведь он не «умел» готовить одинаково сбалансированную по составу топливно-воздушную смесь при разных условиях работы мотора, да и не отличался особой надежностью, требуя регулярной чистки и настройки. В то время как на Западе негласной нормой считалось хотя бы пять лет и 80 000 км без вмешательства в систему питания, не считая регламентной замены фильтров.

Даже беглый анализ показал, что наивысшей стабильностью характеристик и «чистотой выхлопа» обладает именно система питания с электронным блоком управления двигателем, а не механический или электромеханический инжектор. В мире на тот момент существовало немало разновидностей впрыска, и без должного опыта инженерам было непросто принять решение – на каком же именно варианте остановиться? Однако склонялись они именно к электронному управлению, как наиболее прогрессивному и эффективному.

Перспективную систему питания планировали не только (и не столько) для модернизации еще нестарых автомобилей восьмого семейства, сколько для будущей «десятки». Её выпуск планировали начать на стыке восьмидесятых и девяностых годов, и оставаться с устаревшим карбюратором было просто нельзя – особенно если учитывать планы нацеливаться на западный рынок, где «инжектор» давно перестал быть диковинкой, а стал обычным явлением на товарных автомобилях.

Вдобавок на ВАЗе уже тогда в качестве оптимального решения для ВАЗ-2110 рассматривали многоклапанную головку с четырьмя клапанами на каждый цилиндр, а оптимизировать процессы сгорания в таком моторе при наличии обычной системы питания было практически невозможно. В общем, все сводилось к тому, что внедрение впрыска топлива с электронным управлением при запуске следующей модели является одной из основных задач. Причем было решено не только перевести на «инжектор» версии с 16-клапанной головкой, но и оснастить впрыском обычный восьмиклапанный двигатель объемом 1,5 л, известный под индексом ВАЗ-21083.

Не стоит забывать, что в те «золотые» годы экспорт вазовских автомобилей иногда достигал 40% от общего объема выпуска – а это, как известно, доход в виде такой желанной для завода валюты, и грядущее ужесточение экологических норм в Европе для ВАЗа стало бы просто губительным. Не зря ведь экспортные модификации еще с середины восьмидесятых оборудовались системами снижения токсичности отработавших газов – в том числе и с каталитическим нейтрализатором. Впрочем, «кат» был сам по себе не очень эффективен, ведь даже с учетом дополнительной электроники обычный карбюратор получался «слабым звеном» системы по простой причине – он готовил смесь менее точно и стабильно, чем это требовалось.

Совместная работа

Ведущими игроками на рынке разработки систем впрыска в то время были три компании – Bosch, Siemens и General Motors. Предварительные переговоры закончились заключением контракта с GM по простой причине – «джиэм» имел больше опыта и мог предложить максимальный спектр услуг «под ключ».

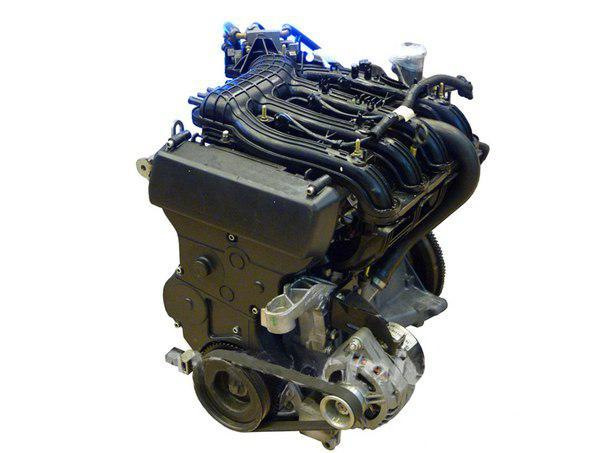

Первой впрысковый двигатель 2111 «примерила» Lada Baltic. Компоненты GM выдаёт характерный дизайн ДМРВ между корпусом воздухофильтра и патрубком впуска.

Что же должны были сделать специалисты General Motors в рамках контракта? Во-первых, разработать и адаптировать под вазовские моторы впрыск топлива, который бы отвечал нормам Евро-1 и США-93. Во-вторых, для экспортных автомобилей «джиэмовцы» должны были поставить более полумиллиона (!) комплектов систем питания. И, наконец, итогом работы предполагалось приобретение соответствующих лицензий с последующим выпуском компонентов на советских (а в новых реалиях – российских) заводах.

Тип системы питания на Lada Baltic подчеркивал оригинальный шильдик «injection», расположенный на задней двери слева под надписью «LADA»

Уже в 1993 году GM начал поставки комплектов центрального впрыска (так называемого моноинжектора) для Жигулей и Нивы, а впоследствии – и систем распределённого впрыска для Лады Самары. Увы, по объективным экономическим причинам в непростое для новой страны время за шесть лет удалось поставить на конвейер лишь 115 тысяч комплектов вместо запланированных изначально 540 тысяч.

В тот момент на ВАЗе поняли, что нельзя опираться лишь на одного зарубежного партнера и решили подписать в 1995-м контракт и с фирмой Bosch. Это позволило освоить как разработку, так и производство еще одной системы питания, известной впоследствии, как «бошевская». Разумеется, работы по принципиально новой системе питания потребовали длительного пребывания в зарубежных командировках ведущих по проекту специалистов ВАЗа, некоторые из которых занимались этой темой в США по три-четыре года подряд.

На ранних «инжекторах» стояли контроллеры GM импортного производства

В ходе работы над «инжектором» на новую систему питания пытались перевести и такие экзотичные модификации, как 1,1-литровый двигатель ВАЗ-21081. Однако впоследствии было принято решение о том, что малокубатурные модификации «трогать» не стоит, и вазовские конструкторы вместе с зарубежными специалистами сосредоточились на моторах объемом 1,5-1,6 л – как жигулевских, так и «зубильных». А 16-клапанный мотор 2112 должен был стать первым в истории ВАЗа, конструкция которая изначально была «заточена» лишь под электронную систему питания с распределенным впрыском.

Еще в ходе ранних экспериментов над классическими моторами оказалось, что установка каталитического нейтрализатора сильно ухудшает показатели двигателя по мощности и крутящему моменту, поэтому система питания должна была обеспечивать максимальный КПД, чтобы минимизировать «экологические» потери энерговооруженности, неизбежные в любом случае.

На Самаре с так называемой низкой панелью контроллер впрыска разместили на полке под «бардачком»

Система впрыска топлива с электронным управлением была вполне распространенной (но при этом современной) концепцией. Электронный блок управления получал информацию от пары десятков датчиков, на основании которых и строилась коррекция топливно-воздушной смеси, а также остальные параметры – время открытия форсунок, угол опережения зажигания, количество подаваемого в цилиндры воздуха, топлива и так далее. Основную «работу» при этом проделывали несколько важнейших датчиков – например, датчик положения коленчатого вала (без него двигатель вообще не заведется!) и датчик массового расхода воздуха.

Важнейшее преимущество вазовского впрыска, как и большинства подобных систем – «живучесть». Если не отказал электрический бензонасос или «стратегический» датчик ДПКВ и не сгорел контроллер ЭБУ или модуль зажигания, то система худо-бедно, но будет работать даже при отказе нескольких датчиков, перейдя в аварийный режим и работая по альтернативным алгоритмам управления с использованием неких «усредненных» показателей, зашитых в программу.

Сложности

Но гладко было только на бумаге. Освоить столь сложную систему, когда промышленный гигант СССР уже почил в бозе, стало для ВАЗа непростой задачей. Впрочем, при интеллектуальной поддержке зарубежных партнеров с ней вполне справились – по крайней мере, «инжектор» уже к концу девяностых годов стал не просто работоспособной, но и вполне серийной системой питания для ВАЗов.

Датчик массового расхода воздуха – один из самых дорогих компонентов системы питания с распределённым впрыском

Конечно, многое пошло «не так и не туда». Попытки привлечь к производству «оборонку» так и закончились ничем, да и работа в Штатах была закончена еще в 1994 году – до постановки впрыска на конвейер. Кроме впрысковой версии мотора объемом 1,1 л, в итоге так и не удалось освоить 16-клапанную версию Самары, хотя адаптация агрегата 2112 к кузову 21093 была проведена еще на ранних стадиях работы по впрыску. Лишь намного позднее многоклапанный мотор все же встал под капот Самары в заводском исполнении – точнее, «околозаводском», от компании «Супер-Авто».

Для поглощения топливных паров предусмотрено специальное устройство – адсорбер

Некоторые компоненты пришлось оставить импортными – например, датчик кислорода, форсунки и ДМРВ. Блоки под заказ выпускали на Bosch, а со временем были освоены и контроллеры отечественного производства. Остальные же компоненты (датчики, впуск, выпуск и система подачи топлива из бака) были освоены почти самостоятельно.

При наличии некоторых версий БК, считывать ошибки и обнулять их на впрысковом двигателе ВАЗ можно прямо с «бортовика»! Разъем OBD-2 так называемой К-линии: именно сюда нужно подключаться для диганостики «вазоинжектора»

Еще в процессе работы в США вазовские конструкторы поняли, что американский подход к настройке некоторых компонентов (в частности, датчика системы детонации) на малолитражном двигателе ВАЗ, да еще в российских реалиях, не совсем оптимален. Именно поэтому вместо «защитной» функции на него возложили активную борьбу с детонацией путём индивидуального управления углами зажигания на основании показателей датчика.

Источник статьи: http://www.kolesa.ru/article/inektsiya-molodosti-istoriya-razrabotki-vpryska-vaz

С какого года ваз 2109 стал инжекторным

С точностью go наоборот

Появление первого отечественного серийного переднеприводника веха в истории Волжского автомобильного завода и всего советского автопрома. Символично, что начало производства ВАЗ-2108 совпало со знаменательной датой, отмечавшейся в ноябре 1984 года, 60-летием автомобильной промышленности СССР. А двумя годами позже с главного конвейера ВАЗа сошла опытно-промышленная партия из 159 автомобилей ВАЗ-2109 пятидверных хэтчбеков на базе «восьмерки». Новая «девятка», унаследовавшая все технические инновации «старшей сестры», сразу же завоевала признание автолюбителей: ее конкурентным преимуществом было «правильное» количество дверей. И все-таки первой на конвейер попала трехдверная модификация. Почему? Ведь в стране, где личный автомобиль считался роскошью, а на плечи счастливых обладателей собственных авто ложились транспортные проблемы их родственников и знакомых, потребностям автолюбителя в наибольшей степени отвечал классический трехобъемный седан.

На протяжении десятилетий все серийные легковые автомобили в СССР выпускались именно с таким кузовом. Более практичные универсалы, производившиеся небольшими партиями, поступили в свободную продажу только в конце 60-х годов и оставались страшным дефицитом. О других типах кузова и речи не было: руководители автозаводов даже не пытались экспериментировать, справедливо полагая, что проекты таких машин не встретят поддержки «в верхах». Однако в случае с «восьмым» семейством все вышло с точностью до наоборот. В конце 70-х годов Европу захлестнула мода на хэтчбеки. И вазовцы,стремясь идти в ногу со временем,при проектировании новой модельной линейки включили в нее помимо традиционного седана и совершенно новые для советской промышленности трех- и пятидверные хэтчбеки. Появление на внешнем рынке нового автомобиля, созданного с учетом мировых тенденций, должно было упрочить экспортные позиции ВАЗа. В Минавтопроме пыл тольяттинских инженеров несколько охладили, посчитав

невозможным профинансировать постановку на конвейер всех трех моделей. Реально было высвободить лишь одну нитку заводского конвейера для сборки двух унифицированных модификаций. «Счастливчиками» оказались хэтчбеки, имевшие максимальное количество общих кузовных деталей, В качестве базового варианта была выбрана более дешевая трехдверная модель, а спустя два года к ней присоединилась пятидверная. Седан ВАЗ-21099 удалось запустить в серию лишь в конце 1990 года. Впрочем, эта задержка в какой-то мере оказалась на руку заводу: если бы седан появился одновременно с хэтчбеками, он непременно составил бы им конкуренцию. Ажиотажный спрос на ВАЗ-21099 — лишнее тому подтверждение.

Свое лицо

Несмотря на идентичные габаритные размеры и общую стилистику, «восьмерка» и «девятка» получились концептуально разными автомобилями. Непривычно широкие двери и массивная центральная стойка ВАЗ-2108 вносили в облик машины

«спортивную нотку». На ВАЗ-2109 ширину передних дверей уменьшили с 1264 до 1025 мм, за счет чего дизайнерам удалось вписать в боковину кузова задние двери шириной 885 мм. В дизайне «девятки» еще угадывалась стремительность линий, однако «спортивность» ушла на второй план, уступив место практичности. По сравнению с «восьмеркой» ВАЗ-2109 немного потяжелел с 900 до 915 кг. К моменту запуска в серию ВАЗ-2109 у заводчан появилась возможность внести корместо для дефлекторов вытяжной вентиляции. На ВАЗ-2109 ранних лет выпуска небольшие решетки были расположены в нижнем углу неподвижных окон боковин. С1991 года от наружных дефлекторов отказались ради унификации хэтчбека с седаном ВАЗ-21099. Боковые окна седана были меньше, поэтому вентиляционные решетки разместили в торцах задних дверей. Это же решение применили и на ВАЗ-2109, а отказ от наружных решеток позволил чуть увеличить размер окон.

к производству ВАЗ-2108 пресловутая маска вызвала недовольство кузовщиков. По их мнению, заходящая наверх облицовка задавала очень жесткие параметры для установки капота. Критику не приняли во внимание, однако жизнь доказала правоту инженеров-кузовщиков, и изменения пришлось вносить уже в ходе производства. Отказавшись от маски, конструкторы смогли удлинить передние крылья и капот, тем самым заметно «омолодив» внешность автомобиля. Место неказистого клюва за-

В 1988 году ВАЗ-2109 занял лидирующие позиции в семействе, обойдя «Восьмерку» по количеству Выпущенных автомобилей

рективы в конструкцию переднеприводной платформы. В январе 1987 года ВАЗ освоил производство бензобаков из пластмассы — значительно более легких и простых в изготовлении, чем стальные. Обе модели семейства комплектовались и пластмассовыми, и стальными бензобаками. Правда, позже от пластмассовых баков отказались из-за проблем с проницаемостью паров топлива. На «девятке» нашел применение и новый привод сцепления беззазорного типа, обеспечивавший четкое выключение сцепления.

За счет новых деталей и систем повысилась безопасность автомобиля. В стандартную комплектацию ВАЗ-2109 вошли задний стеклоочиститель и стеклоомыватель, а объем бачка омывающей жидкости увеличился вдвое. На всех «девятках» был установлен гидрокорректор фар, часть машин комплектовалась щеточным фароочистителем. «Похудевшая» центральная стойка кузова заставила конструкторов искать новое

Спорный момент

В 1989 году заводчане приступили к первой модернизации ВАЗ-2109, растянувшейся на несколько лет. В течение этого времени мотористы освоили массовое производство 1,5-литрового двигателя BA3-21083, а дизайнеры слегка облагородили переднюю часть кузова. Рестайлинг внешности заключался в переходе от «коротких» передних крыльев к «длинным». Самым спорным элементом в дизайне моделей «2108» и «2109» была так называемая маска передка довольно сложная по своей форме кузовная деталь, примыкавшая к капоту и передним крыльям. Составной частью маски являлся клюв выступающая вперед облицовка радиатора. По краям этой затейливой конструкции разместились блок-фары. Подобное нагромождение не прибавляло автомобилю элегантности, а отчетливые линии сопряжения облицовки с крыльями просто резали глаз. Еще на стадии подготовки

няла новая решетка с двумя продольными полосами в массивном обрамлении. Позже ее сменил вариант из трех широких полос без какой-либо оправы. Эпопея с «наращиванием крыльев» совпала с внедрением 70-сильного двигателя BA3-21083 наиболее мощного мотора, предусмотренного для «восьмого» семейства. Технические данные 1,5-литрового двигателя были обнародованы еще в 1987 году одновременно с презентацией ВАЗ-2109, однако серийный выпуск, как водится, запаздывал. Вкупе с 1,5-литровым мотором на автомобиль устанавливалась пятиступенчатая коробка передач (впервые в истории отечественных легковых автомобилей) и главная пара с измененным отношением 3,7 против 3,9. Оснащенные таким силовым агрегатом «девятки» получили индекс BA3-21093. В течение 1989-1990 годов с конвейера сходили «девяносто третьи» со старым оформлением передка маской и «короткими» крыльями. С запуском в серию в конце 1990 года седана ВАЗ-21099 «длинные» крылья начали устанавливать и на BA3-21093. Окончательный переход на рестайлинговый вариант завершился лишь к середине 90-х годов, когда из линейки моторов были исключены двигатели объемом 1,1 и 1,3 л, а 1,5-литровый мотор стал оснащаться системой впрыска топлива.

Уже в 1988 году ВАЗ-2109 занял лидирующие позиции в семействе, потеснив ВАЗ-2108 в процентном соотношении выпущенных автомобилей. ВАЗ-2109 «Спутник» стал 11-миллионным (23 февраля 1988 года) и 12-миллионным (б июля 1989 года) автомобилем, выпущенным Волжским автозаводом.

От Москвы go Лиссабона

Одним из самых ярких моментов биографии ВАЗ-2109 стал трансъевропейский марафон Москва-Лиссабон, организованный журналом «За рулем» в сентябре 1988 года.

История этого необычного автопробега началась в июле 1986-го, когда в Москву на автомобиле Austin Montego прибыли журналисты из Португалии К.Фину и Н.Вашко. Путь от Лиссабона до Москвы путешественники преодолели за 51 час 30 минут великолепный результат! Экипаж Austin вернулся на родину, и вскоре в Союз журналистов СССР поступило приглашение нанести «ответный визит». Для португальцев автопробег «на время» был не более чем увлекательным спортивным состязанием. В Советском Союзе подобное мероприятие могло рассматриваться только как «поединок двух государственных систем» социализма и капитализма. Естественно, без права на проигрыш! Отстаивать честь страны в этом нестандартном марафоне доверили редакции «За рулем» главного автомобильного журнала страны. Организация марафона сразу же вышла на государственный уровень: достаточно сказать, что рацион питания пилотов разрабатывался в НИИ медико-биологических проблем Академии наук СССР. Однако успех пробега зависел, прежде всего, от техники. Предстояло решить главный вопрос: какой из советских автомобилей способен выдержать скоростной автопробег с одного конца Европы на другой. Ответ напрашивался сам собой: конечно, самая новая модель самого современного завода ВАЗ-2109. К лету 1988 года, когда шла подготовка марафона, на ВАЗе уже был испытан (но еще не выпускался серийно) тот самый 1,5-литровый двигатель BA3-21083. Было решено, что в пробег отправится именно такая машина мощная и в то же время экономичная (за счет пятиступенчатой коробки передач). Специально для рекордного пробега на ВАЗе собрали две одинаковых «девятки», которые затем передали для обкатки в НАМИ. Лишь после того как оба автомобиля под управлением специалистов накрутили 2000 км на максимальной скорости, была выбрана лучшая машина. Несмотря на вполне объяснимое желание подстраховаться, заменив часть деталей в автомобиле на импортные аналоги, сделать это было непросто производители компонентов на Западе по понятным причинам не задумывались об унификации каких-либо агрегатов с теми, что применялись в советских автомобилях. В итоге «рекордная» машина довольствовалась лишь выносным высокоточным спидометром, электронной системой зажигания Bosch, четырьмя дополнительными фарами Helta и покрышками Michetin, смонтированными на колеса из легкого сплава. Справедливости ради нужно сказать, что успех пробега во многом зависел от шин: ни одна из серийных моделей покрышек, выпускавшихся тогда в СССР, не была рассчитана на продолжительную езду на высоких скоростях.

Ранним утром 14 сентября 1988 года вишневая «девятка» с тремя журналистами «За рулем» на борту стартовала с площади

50-летия Октября в центре Москвы. Сорок пять часов спустя советский экипаж финишировал у ворот португальской столицы, преодолев расстояние в 4811 км со средней скоростью 107 км/ч. Зто был настоящий триумф! К чести «девятки», автомобиль ни разу не доставил неприятностей пилотам, хотя добрая треть пути была пройдена с постоянной скоростью 150-170 км/ч (автобаны ФРГ и скоростные шоссе Франции позволяли ехать в таком режиме, не нарушая правил). Не обошлось и без форс-мажорных ситуаций, однако их причиной стала не техника, а человеческий фактор. Допустив ошибку на границе трех стран, экипаж «девятки» вместо Бельгии очутился в Нидерландах. Второй курьез случился уже при въезде в Лиссабон: в б часов утра ворота города оказались запертыми, и чтобы добраться до башни Белем места старта К. Фину и Н.Вашко, участникам пробега потребовалась помощь пресс-атташе советского консульства в Португалии.

Изначально рассчитывая на успех мероприятия, в Минавтопроме предусмотрели возможность участия марафонской «девятки» в Парижском автосалоне. «Боевая» машина, уже знакомая иностранным автолюбителям из телерепортажей, заняла почетное место на стенде вазовского импортера во Франции фирмы «Пок». Перед самым открытием выставки произошел забавный инцидент- заметив

на кузове машины шильдик «1500», глава «Пок» распорядился заменить его табличкой «1300». Логика месье Пока была такова: до тех пор пока 1,5-литровая модификация не появится в продаже, потенциальным покупателям не стоит знать о ее существовании. Просьбу экспансивного француза удовлетворили, а секрет с подменой шильдиков был обнародован лишь двадцать лет спустя.

Дальние родственники

FIAT RITMO (1978-1988 годы)

В 1978 году, когда на ВАЗе только начинались работы над будущим переднеприводным семейством, итальянская компания Fiat вывела на рынок модель Ritmo компактный семейный автомобиль с передними ведущими колесами и поперечно расположенным силовым агрегатом. Благодаря инновационной системе сборки с применением роботизированной техники удалось снизить себестоимость модели, тем самым повысив ее конкурентоспособность. За десять лет было выпущено почти 1,8 млн. автомобилей Fiat Ritmo. Под общим названием «Ritmo» выпускались трех- и пятидверные хэтчбеки. В 1983 году модельный ряд пополнился соплатформенным седаном, получившим название Regata. Fiat Ritmo оснащался бензиновыми двигателями объемом 1,1,1,3 и 1,5 л (60,65 и 75 л. с, соответственно), а с 1980 года еще и 1,7-литровым дизелем мощностью 55 л. с. В 1985 году был проведен рестайлинг, а в 1988-м на смену Ritmo пришел не менее успешный Fiat Tipo.

Ранний салон с длинными ручками – предмет особого вожделения ценителей аутентичных Спутников

Предсерийный прототип ВАЗ-2108. Обратите внимание на форму обивки и внутренние ручки, заходящие на верхнюю часть дверной карты

Коричневый салон продержался на конвейере до 1989 года, причем интерьер такого цвета первые лет десять-пятнадцать считался очень непрестижным, в связи с чем владельцы ранних «восьмерок» всеми способами пытались перейти на «серый салон» – как путем замены деталей, так и методом банальной перекраски элементов интерьера. Еще один признак «олдскульных» Самар – так называемое короткое крыло, то есть специфическое решение передней части с пластиковой облицовкой-«лыжей» вокруг фар, вследствие чего крылья не доходили до решетки и оптики. «Короткокрылки» выпускались до 1995 года, после чего все Самары начали сходить с конвейера с передней частью ВАЗ-21093.

Советская пресса активно освещала выход на рынок принципиально новой модели ВАЗ с приводом на передние колеса

Прохожие рассматривают новенький ВАЗ-2108 на улицах Ленинграда (1985 год)

Постановочное фото, снятое в Куйбышевской области в канун 1985 года: Дед Мороз, сотрудник ГАИ и новая модель ВАЗ. Обратите внимание на редкий «шестидырчатый» бампер, характерный для автомобилей первых двух лет выпуска

Советский покупатель принял «восьмерку» настороженно. Смущало как отсутствие задних дверей, затруднявшее посадку-высадку пассажиров, так и не лучшая практичность переднеприводного первенца. Ведь по сравнению с Жигулями Спутник оказался довольно тесной машиной (особенно на заднем сиденье), да и объем багажника подкачал. Однако первое впечатление оказалось обманчивым: «восьмерка», невзирая на скромный литраж 1 300-кубового моторчика, сразу покорила многих автомобилистов незаурядными динамическими качествами и отменной управляемостью. В том, как новая модель «стояла на дороге» и «облизывала повороты», по признанию современников, было что-то мотоциклетное. Именно поэтому молодое поколение уже в конце восьмидесятых годов относилось к «восьмерке» с благосклонностью и уважением, включая крепко слаженную аудиторию «повышенной четкости».

Интересно, что одним из первых ВАЗ-2108 на закрытом показе увидел кубинский лидер Фидель Кастро, а в числе покупателей «восьмерки» ранних выпусков была жена первого и последнего советского президента Раиса Максимовна Горбачёва.

Фидель Кастро за рулём ВАЗ-2108 на закрытом показе (декабрь 1984 года)

«Незримая тень Porsche», о которой мы детально рассказывали, способствовала успеху модели и на внешних рынках. Германия, Франция, Югославия, Бельгия, Голландия – во всех этих странах «восьмерка» нашла своего покупателя. Более того, в конце восьмидесятых годов Самары можно было встретить (и купить) даже в Англии, Австралии и… Канаде! А 9 октября 1986 года на ВАЗе был собран 10-миллионный автомобиль. Им стал, разумеется, ВАЗ-2108.

Снаружи: я задыхаюсь от нежности, от твоей-моей свежести

Снаружи «советский Делореан» смотрится стремительно даже на исходе 2016 года. Характерный силуэт мог бы выглядеть еще спортивнее – как у немецкого аналога с «ветреным» названием Scirocco. Однако из-за высокой посадки кузова между колесами и арками образовался немалый зазор, который не лучшим образом влияет на общее впечатление. Ситуацию немного исправляет «заводское занижение» – то есть, установка пружин от версии, предназначенной для европейского рынка.

При внимательном осмотре безупречного экземпляра 1990 года выпуска замечаешь некую «небрежность» общей стилистики, упрощенность архитектуры, что ли. Отдельные элементы вроде пресловутого «клюва» или голых болтов крепления колеса на ступице выглядят вполне достойно лишь потому, что сам автомобиль восьмого семейства в оригинале уже на уровне подсознания воспринимаешь как привет из прошлого – того самого, где горы были выше, а мороженое вкуснее.

Но ведь неслучайно на «дилерских» модификациях для западного рынка диски прятали за аккуратными колпаками, а «носатую» решетку меняли на деталь более скромного вида.

Да и советские владельцы первым делом стремились заменить «попугайский нос» любой доступной альтернативой, включая распиленную «решетку» от ВАЗ-2107… Именно поэтому до наших дней с родным «выражением лица» дожили считанные экземпляры. Тем более, что многие из «короткокрылок» в процессе эксплуатации претерпевали вынужденный (или не совсем) рестайлинг – установку так называемых длинных крыльев и капота в сочетании с соответствующей решеткой. Наша «восьмерка» щеголяет не только родным передком, но и щеточными очистителями фар – была у Спутника и такая «опция»! Правда, даже в советские времена встретить её можно было разве что на реэкспортных автомобилях, да и то далеко не на всех.

Внутри: я помню все твои трещинки

Пристальный осмотр советской «восьмерки» даёт представление о том, почему в конце восьмидесятых в СССР так уважали подержанные иномарки, поток которых хлынул в огромную страну со всех сторон – и с запада, и с востока. На фоне того же «Гольфа» или «Кадетта» ВАЗ-2108 в аутентичном состоянии немного грубоват в мелочах, да и зазоры великоваты. Впрочем, не будем ханжами и попробуем представить эмоции новоиспеченного владельца, который после нескольких лет ожидания в очереди получил наконец заветную «открытку» и приобрел за восемь с половиной тысяч рублей вожделенную машину, да еще новой модели.

Так за что же её любили? Взявшись за дверную ручку с характерным «фольксвагеновским» язычком, открываем массивную «калитку». Для этого сначала потребовалось вставить в замок пусть и отдельный, но уже вполне современный по конструкции симметричный ключ, который заведует замками дверей и багажника, в то время как заводится Спутник отдельным «ключиком» с характерной пластиковой головкой.

Воспоминания о будущем: вплоть до конца 2013 года точно такие ключи прилагались к каждой новой Самаре-2

Центрального замка, разумеется, нет. Как и электроприводов зеркал, стёкол, подушек безопасности, кондиционера и прочих излишеств. Впрочем, что вы хотели от доступной машины середины восьмидесятых годов прошлого века? Справедливости ради отметим, что в одноклассниках вроде VW Golf MK II и Opel Kadett E базовое оснащение столь же скудное, как и у Спутника. Правда, закрывались двери немецких машин с куда более благородным звуком, в то время как длинные «ворота» Самары захлопываются с характерным металлическим щелчком.

В первые годы «восьмерку» нередко называли «аквариумом» из-за большой площади остекления. Действительно, интерьер вызывает ощущение «воздушности» и простора, хотя чрезмерным запасом пространства машина длиной 4 006 мм и шириной 1 650 мм похвастать не может.

Чтобы самостоятельно выбраться наружу, заднему пассажиру нужно было откинуть спинку переднего сиденья и дотянуться до дверной ручки

По современным меркам у ВАЗ-2108 просто превосходная обзорность – стойки тонкие, мертвых зон нет вообще, а если хорошо повертеть головой, то в поле зрения попадает чуть ли не задний номер. Правда, на большинстве Спутников первых лет производства отсутствовали правое наружное зеркало и задний «дворник», поэтому перестроения в оживленном потоке вызывали у жителей больших городов определённые затруднения. Именно поэтому со временем большинство пожилых «восьмерок» обзавелось вторым зеркалом заднего вида – опять-таки, в ущерб аутентичности.

До 1987 года салон «восьмерки» выглядел именно так
