Особенности конструкции и самостоятельный ремонт замка зажигания ВАЗ 2101

Хоть замок зажигания и не является основным элементом системы, его поломка может доставить немало хлопот. В этой статье мы попробуем разобраться в конструктивных особенностях замка зажигания ВАЗ 2101, а также рассмотрим его наиболее распространенные неисправности и методы их устранения.

Замок зажигания ВАЗ 2101

Далеко не каждый водитель, поворачивая ключ зажигания в замке, представляет себе, каким образом этот самый замок запускает двигатель. У большинства владельцев машин это привычное действие, совершаемое по несколько раз на день, не вызывает ни вопросов, ни ассоциаций. Но когда замок вдруг отказывается работать в штатном режиме, наступает момент отчаяния.

Но не все так печально, особенно, если мы имеем дело с «копейкой», где абсолютно все узлы и механизмы настолько просты, что отремонтировать любой из них под силу даже новичку.

Предназначение замка зажигания ВАЗ 2101

Замок зажигания предназначен не только для запуска двигателя. На самом деле он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Расположение замка зажигания ВАЗ 2101

В «копейках», как и во всех других моделях «Жигулей», замок зажигания находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт от наших с вами глаз пластиковым кожухом.

Значение меток

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• «0» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Важно отметить, что не все метки расположены одна за другой: первые три из них идут по часовой стрелке, а «III» находится перед «0».

Распиновка выводов замка зажигания ВАЗ 2101

Замок зажигания «копейки» имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Конструкция замка зажигания ВАЗ 2101

Замок зажигания «копейки» состоит из трех частей:

• собственно замка (личинки);
• механизма фиксации рулевой рейки;
• группы контактов.

Личинка

Личинка замка (цилиндр) – это механизм, идентифицирующий ключ зажигания. Ее конструкция примерно такая же, как и у обычных дверных замков, только немного проще. Когда мы вставляем «родной» ключ в скважину, его зубья устанавливают пины замка в такое положение, при котором он свободно поворачивается вместе с цилиндром. Если вставить другой ключ, пины не станут на свои места, и личинка останется неподвижной.

Механизм фиксации рулевой рейки

Противоугонным механизмом такого рода оснащены замки зажигания практически всех автомобилей. Принцип его работы довольно простой. Когда мы вынимаем ключ из замка, цилиндр которого находится в соответствующем положении, из цилиндра под действием пружины выдвигается запорный стержень, выполненный из стали. Он входит в специально предусмотренное углубление в рулевом вале, фиксируя его. Если чужой человек каким-то образом даже и запустит двигатель автомобиля, он вряд ли сможет на нем далеко уехать.

Контактная группа

Группа контактов — это своего рода электрический выключатель. С ее помощью, поворачивая ключ в замке зажигания, мы просто замыкаем нужные нам электрические цепи. В основе конструкции группы находятся колодка с контактами и выводами для подсоединения соответствующих проводов, а также контактный диск с контактом, запитанным от положительной клеммы аккумуляторной батареи. При повороте личинки вращается и диск, замыкая или размыкая определенную цепь.

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Неисправность запорного стержня

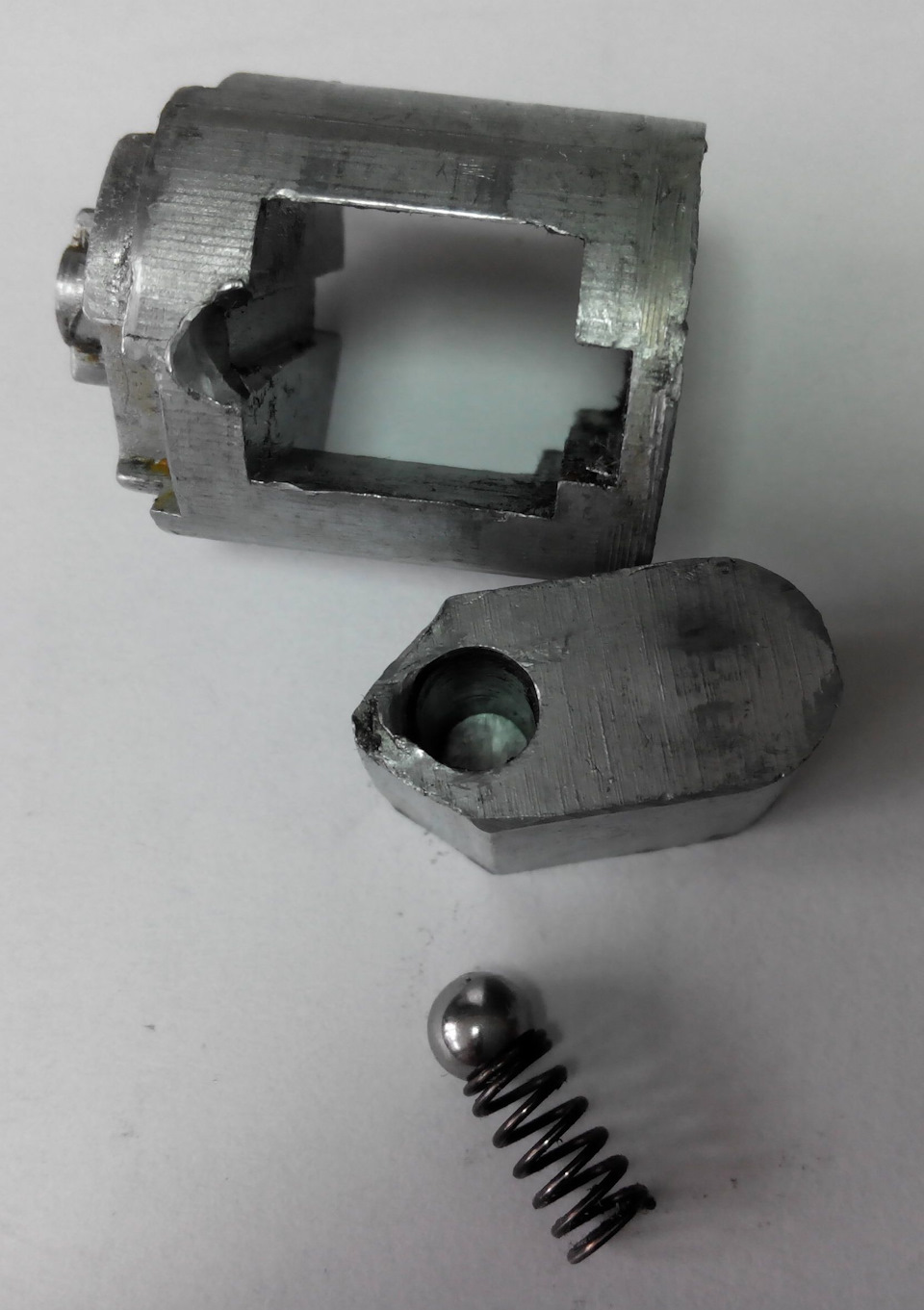

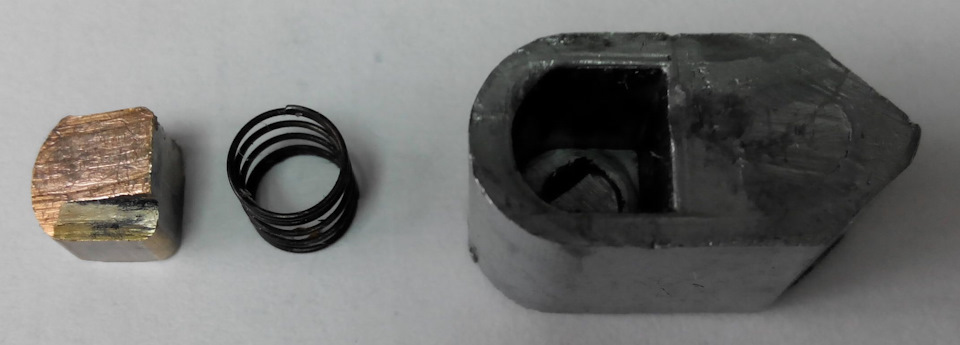

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
2. Снимаем кольцо.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты. В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся. Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

Видео: замена группы контактов и цилиндра замка зажигания ВАЗ 2101

Установка кнопки «Старт»

Некоторые владельцы «копеек» тюнингуют систему зажигания своих машин путем установки кнопки «Старт» вместо штатного замка зажигания. Но что дает такой тюнинг?

Суть подобных переделок заключается в том, чтобы упростить процесс запуска двигателя. С кнопкой вместо замка у водителя не возникает необходимости тыкать ключом в замок, стараясь попасть в личинку, особенно без привычки и без освещения. Кроме этого не нужно носить с собой ключ зажигания и переживать, что он потеряется. Но и это не главное. Главное — это возможность самому насладиться процессом запуска мотора одним нажатием на кнопку, а еще и удивить этим пассажира.

В автомобильных магазинах можно приобрести комплект для запуска силового агрегата с кнопки примерно за 1500–2000 рублей.

Но можно и не тратиться, а собрать аналог самому. Для этого потребуется лишь тумблер на два положения и кнопка (не утапливаемая), которая подойдет по размеру корпуса замка зажигания. Самая простая схема подключения представлена на рисунке.

Таким образом, включив тумблер, мы подаем напряжение на все приборы и в систему зажигания. Нажав кнопку, мы запускам стартер. Тумблер и саму кнопку, в принципе, можно разместить где угодно, лишь бы было удобно.

Как видите, ничего сложного ни в конструкции замка зажигания ВАЗ 2101, ни в его ремонте нет. В случае поломки вы без труда сможете починить его или заменить.

Источник статьи: http://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/zamok-zazhiganiya-vaz-2101.html

Устройство, схема и описание неисправностей замка зажигания ваз 2101

Любой водитель, садясь в свой автомобиль, чтобы запустить силовую установку, поворачивает ключ замка зажигания. Такое нехитрое действие приводит к тому, что на стартер начинает подаваться электроэнергия от аккумулятора и тот начинает вращать коленчатый вал до тех пор, пока силовой агрегат не запустится.

Такая вроде незначительная деталь, как замок зажигания обеспечивает одно из самых важных действий для успешного запуска мотора – обеспечивает электроэнергией бортовую сеть авто. Ведь помимо стартера замок зажигания обеспечивает питанием систему зажигания, контрольно-измерительные приборы, приборы светозвуковой сигнализации и др. А после остановки – полностью их обесточивает.

Если рассмотреть по-простому, то замок зажигания – это элемент, который не позволяет АКБ разряжаться из-за постоянной подачи электроэнергии на бортовую сеть, а обеспечивает ее наличие только при эксплуатации авто. Таким образом АКБ сохраняет свой заряд длительное время.

Далее будет рассмотрена схема замка зажигания ВАЗ-2101, его основные неисправности, способы их устранения, демонтаж и установка нового замка на данное авто. Данное авто было выбрано потому, что на последующих моделях, относящихся к классическим моделям ВАЗ, вплоть до 2107, использовались идентичные замки зажигания.

Принцип действия

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метка «0» — положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» — положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» — положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Положение «III» — стояночное. При таком положении все электроприборы обесточены, а в паз рулевой колонки входит фиксатор, являющийся противоугонным средством авто.

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».

Устройство замка зажигания

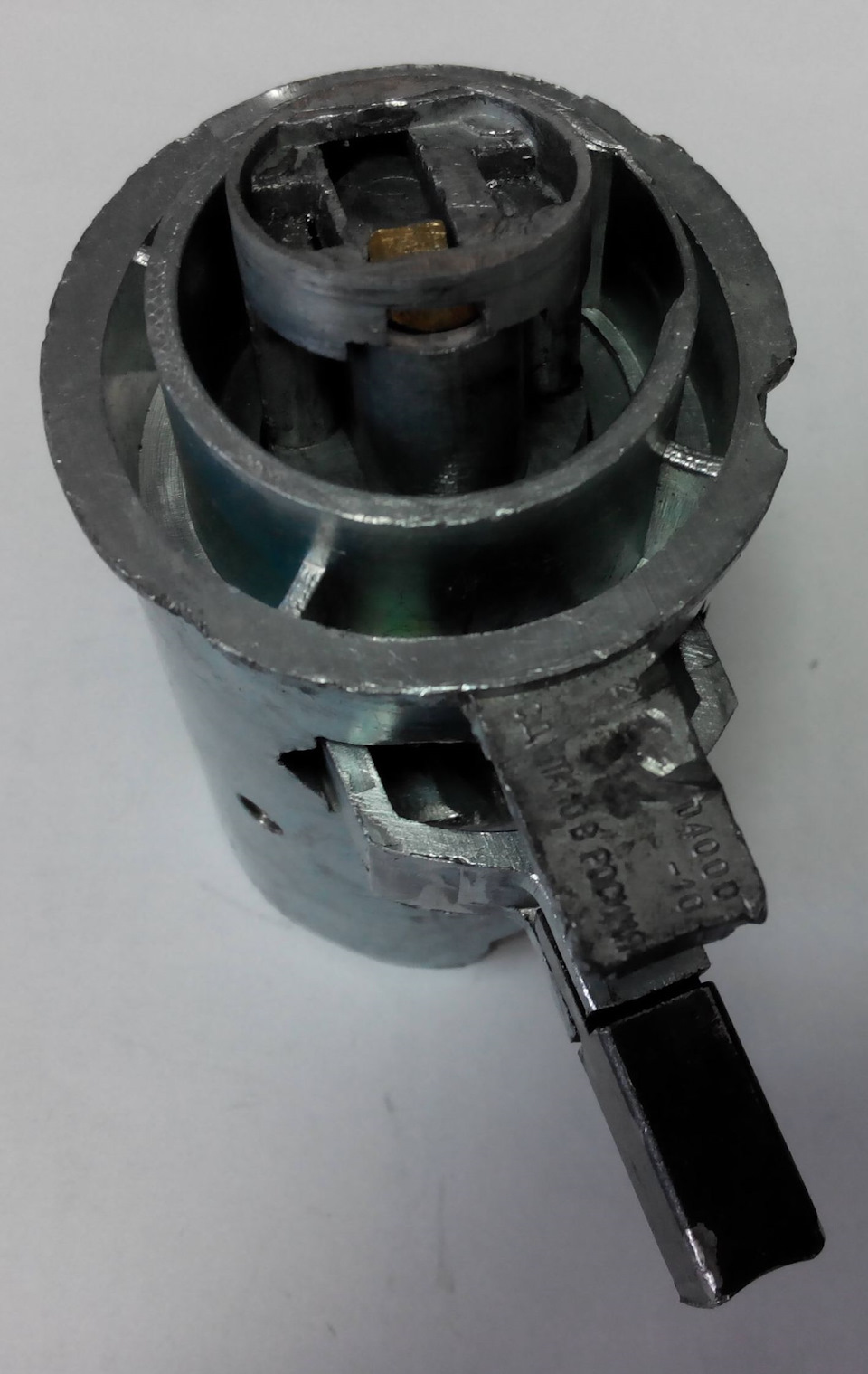

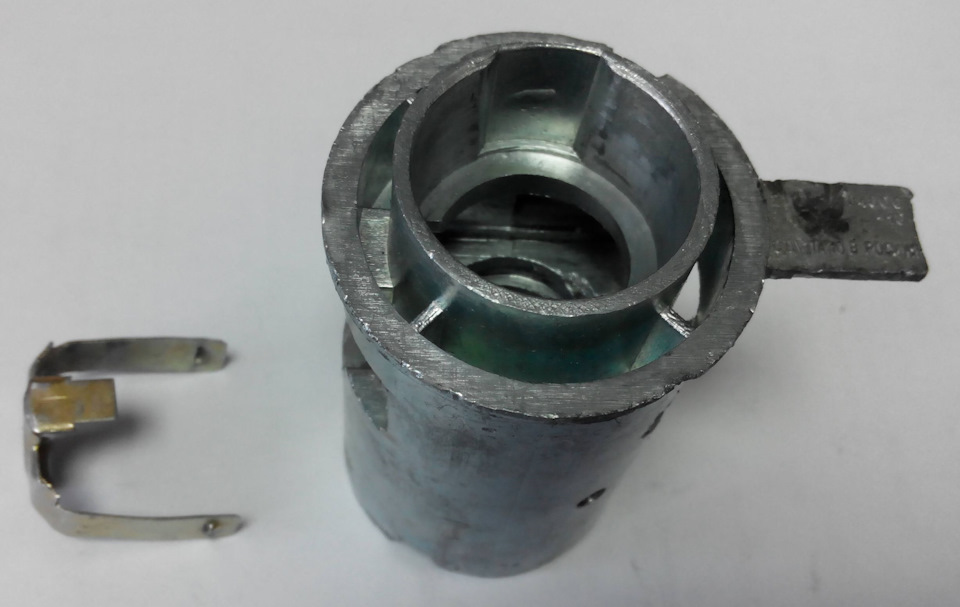

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы.

В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Внутри же корпуса располагается секрет замка и контактная группа. Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму. Это является еще одним противоугонным средством, поскольку только определенный ключ позволит переключать положения.

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

Неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер. Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином. Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Подключение

Теперь о подключении. Если провода собраны в фишку, то сложностей не будет – устанавливаем правильно фишку на контакты и все.

Если же каждый провод подключается отдельно, то нужно следовать схеме:

• К выводу 50 – красный провод (отвечает за работу стартера);
• К выводу 15 – синий с черной полосой (зажигания, обогрев салона и другие приборы);
• Вывод 30 – розовый провод;
• Вывод 30/1 – коричневый провод;
• INT – черный провод (габариты и фары);

Источник статьи: http://remont-avtovaz.ru/shema-zamka-zazhiganiya-vaz-2101/

Ремонт ВАЗ 2101: замок зажигания

Транспортное средство приводится в движение поворотом ключа в замке зажигания. В этот момент электричество от аккумулятора передается на стартер, что, в свою очередь, запустит работу двигателя. Данный принцип можно наблюдать во всех автомобилях концерна “АвтоВАЗ”, в том числе в модели 2101.

Причины неполадок в замке зажигания

Благодаря исправной работе замка зажигания, водителю удается запустить транспортное средство и тронуться с места. Данный компонент оказывается неисправен по каким-либо причинам:

• в бортовую сеть не подается электричество;
• система зажигания не срабатывает;
• активация контрольно-измерительных приборов не происходит;
• остаются в бездействии сигнализация и прочие элементы конструкции.

В таком случае автомобиль завести не получится.

Кроме того, замок зажигания продлевает срок службы аккумулятора, используя его ресурсы только по мере необходимости.

Если замок зажигания начинает сбоить, требуется его ремонт или замена.

Принцип конструкции

Замок зажигания представляет собой модуль с прорезью для ключа по центру. По периметру изделия обозначены отметки, фиксирующие разные стадии запуска системы зажигания.

• На нулевой отметке электричество в систему не подается, все приборы выключены (кроме тех, которые запитаны от аккумулятора напрямую в режиме non-stop).
• Первое положение замка фиксировано и обозначает начало подачи энергии в бортовую систему: на приборы, фары, в зажигание.
• Второе положение – стартовое, нефиксируемое. При переводе ключа на эту позицию на стартер начинает передаваться напряжение, достаточное для пуска двигателя. Водитель держит ключ во втором положении столько времени, сколько запускается мотор, потом ключ автоматически возвращается в позицию 1.
• Также есть третья позиция, называемая стояночной. Когда приборы переведены в этот режим, электричество не подается в сеть, а в паз руля входит блокиратор, выступающий в роли противоугонки.

Та часть замка зажигания, которая не видна из салона ВАЗа, представляет собой цилиндрический модуль со специфическим боковым выступом (это и есть тот самый противоугонный фиксатор). В торцевой части этого механизма находятся выводы конструкции, к которым подсоединяется электросистема авто. Традиционно выводов 6 – по одному на конкретный вид автомобильных электроприборов.

Внутри корпуса спрятано 2 ключевых компонента:

• секрет замка, который гарантирует, что завести авто можно только «родным» ключом;
• контактная группа: шайба с выводами, к которой можно подсоединять электрику.

Несмотря на достаточно простую конструкцию замка зажигания, он вовсе не защищен от поломки.

Основные неполадки

Проблемы с зажиганием могут иметь механическую причину (попадание влаги, пыли и пр.) или электрическую.

• Механические повреждения могут возникать из-за деформации механизма секрета. Через отверстие, куда вставляется ключ, внутрь конструкции могут проникать влага, пыль, грязь. Со временем замок может начать заедать, клинить или попросту перестать вращаться. Оптимальный вариант вернуть его функциональность – произвести прочистку с использованием спецсредств (тормозной жидкости или универсального подручного средства всех автомобилистов – WD-40). На некоторое время замок станет работоспособен. Но, как правило, если система начала барахлить – это признак того, что она износилась. Скорее всего, со временем придется переустанавливать замок, менять ключи. Секрет не подлежит ремонту в привычном смысле этого слова, его можно только заменить.
• Электрические неисправности не менее распространены, чем механические. В эту группу входят дефекты контактной группы. Чаще всего они подгорают, что обеспечивает исчезновение контакта между пятаком и бегунком. Проявляется это очень предсказуемо: отдельные электрические устройства автомобиля перестают срабатывать, может перестать подаваться зажигание на стартер. Решение проблемы полностью зависит от ее масштабов. Если подгорание небольшое, можно использовать алмазный надфиль, подчистив подгоревшие пятаки как следует, а затем протерев их бензином или чистым спиртом. Однако при значительном выгорании не обойтись без переустановки всей контакт-группы или даже покупки нового замка в сборе.

Процедура демонтажа

Чтобы снять блок замка зажигания из салона автомобиля, нужны будут только две базовые отвертки: небольшая с плоским наконечником и крестовая. Главное требование: накануне демонтажных работ надо обязательно убрать минусовую клемму с аккумулятора.

1. Первый этап: выкручиваются болты, удерживающие декор-панель рулевой колонки, что позволяет снять эту деталь.
2. Далее находится пара болтов, отвечающих за крепление замка. Именно с их помощью механизм удерживается на своем месте. Нужно их вынуть.
3. В посадочной полости есть маленькая технологическая выемка, если вставить в нее наконечник тонкой отвертки или любую другую острую деталь (например, шило), можно отжать фиксатор, дополнительно страхующий замок зажигания.
4. Если все сделано правильно, замок легко и без сопротивления выйдет из своего посадочного места.
5. Затем отсоединяют все провода (нужно запомнить порядок их подключения, а также особенности вывода выключателя зажигания).
6. Стоит учесть, что в некоторых версиях ВАЗ проводка, подходящая к этой детали, скомпонована в единую фишку, надеваемую на контакты замка. Наличие такого устройства значительно облегчает фиксацию нового механизма, так как можно обойтись без изучения подробной схемы замка зажигания.

Далее, если происходит замена замка в сборе, то нужно поставить новый механизм, подсоединить к нему провода, закрепить модуль на посадочном месте и закрыть сверху облицовкой. Однако если нужно обновить только контактную часть, нужно разобрать демонтированный блок, чтобы понять какой элемент неисправен. Выходит контактная часть из своего места достаточно просто: обычно хватает небольшого усилия отверткой. После установки нового компонента обязательно нужно зафиксировать его стопорным кольцом.

Подключение проводки

Один из этапов, который вызывает больше всего вопросов у автомобилистов, это подсоединение проводов к обновленному/замененному/отремонтированному замку. В идеале речь идет о проводке, укомплектованной в фишку. Ее просто приставляют к контактам – и провода подключены. Гораздо сложнее, если фишки нет, а есть набор разноцветных проводов.

Схема их подсоединения следующая:

• на вывод 50 подают красный провод
  (он ведет к стартеру автомобиля);
• на INT дают провод черного цвета (он
  отвечает за оптику машины);
• на вывод 15 ведут синий провод,
  имеющий черную отметку в виде полосы (он отвечает за зажигание и обогрев
  машины);
• на вывод 30
  и 30/1 подсоединяют, соответственно, розовый и коричневый провода.

Когда провода подключены, нужно обязательно протестировать правильность работы проводки. Для этого минусовую клемму возвращают на аккумулятор и убеждаются, что все компоненты работоспособны. Особое внимание уделяют стартеру.

Часто бывает, что один из компонентов отказывается срабатывать. Если это произошло, нужно снять замок и еще раз проверить правильность подключения проводов.

Источник статьи: http://autocentrum.ru/brands/lada/17783-remont-vaz-2101-zamok-zazhiganiya.html

Школа авторемонта — Ремонт автомобиля своими руками

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены — подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение «старт» и так не услышать звук работы стартера. Для проверки, можно взять «контрольку», один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться , если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания — контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как — Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно — выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь «спец» инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает .

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 10.
Всего: 29.

Саша

Кто подскажет, на ІІІ — положение — зажигание выключено оно включено, только на 0 — выключается, что делать.

Юрий

Добрый день или вечер. Хорошо что не во время поездки случилось. … Выехал с гаража помыть машину. Помыл. Заехать в гараж сразу не получилось — ключ перестал проворачиваться. Снял замок и выбросил его. Всю контактную группу переделал на включатели — два тумблера по 16 ампер и кнопку стартера на 25 ампер. Естественно установил кнопку и тумблеры скрытыми в удобных для меня местах. Проблема решена.

Ivan

18 июня 2017 13:14

#

Мощное решение! Только вот тумбрера куда можно спрятать, так чтоб не нашли?? Можно фотографии Ваших увидеть 😉 ))))

Николаевич

18 июня 2017 19:03

#

Чего только не делали! ))) Кнопка стартера, а вместо замка геркон и реле. И маленький магнитик на полке. Та ещё противоугонка!
Фольксваген как-то приехал, слева выше ноги, на панели, прикручена телефонная розетка. Ту что в кварирах ставят. И к ней три болтающихся провода прикручены. Оказалось что два провода — зажигание, третий — стартер! ))) Так что тумблеры — не такое уж и плохое решение!
А замок поставьте на место, чтоб дырки не было. Вот любителям покататься на чужих машинах облом будет!

Николаевич, вот ещё один вариант противоугонной системы. При таких раскладах можно ключи из замка зажигания в обще не вытаскивать )))

Андрей

Много контактных группы разных производителей и у всех какие-то мелкие недоделки. Попадал и не раз у одних при вытащенном ключе замкнуты контакты питания бортовой сети, так как зазор очень мал, а угол поворота механики с контактной группой разный на 1.5-2 мм и контакты получаются замкнутыми при вытащенном ключе. Пружинка принимающая верхнюю шайбу нижним концом упирается в шайбу и её выворачивает при повороте ключа, неравномерное нажатие на шайбу и пропадает контакт в рабочем положении ключа вследствие чего не работают фары дворники и т.д. Самые говенные с пластмассовой центральной осью усилие большое ломается очень быстро.

Спасибо. Видно, что отписался человек со знанием дела)))

виктор

Поменял уже 3 контактные группы и один раз замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами заводиться, а так нет, соединяю всё правильно. Кто-то посоветовал посмотреть массу на аккумуляторе, всё равно не помогает. Посоветуйте что делать

Вячеслав

Такая проблема… Если вытащить ключ из замка зажигания, то горит зажигание. Думал проблема в замке или самой контактной группе, купил новый замок, при снятии старого обнаружил неправильность подключения проводов, решил разобрать старый замок, контактная группа была собрана верно. При установке нового замка подключил все провода по схеме, после чего вообще ничего не стало работать! Пришлось методом «Тыка» подцепляться как было на старом замке. В чем сия неисправность? Автомобиль ВАЗ-2107 2002 г.в

кана

поменял замок зажигания… после не работает печка и фары щиток тоже не горит..все предохранители в норме… не знаю в чем причина помогите советами
… за ранние благодарю.

Ivan

2 дек. 2015 16:21

#

До замены замка зажигания печка, щиток приборов и фары работали? Если да, то тогда стоит ещё раз проверить правильность подключения проводов к контактной группе.

Артем

артем: У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер «хватает» не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

в старых запасах нашел контактную группу, еще советского производства, буду пробовать на выходных ее ставить, спасибо за совет!

артем: У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер «хватает» не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

Алексей/: Привет, надо походу замок менять, ключ никуда не поворачивается, а надо же в горизонтальное положение! Что делать? Нужна помощь

Да уж, проблема… Сначала советую попробовать пролить замок, точнее секрет замка зажигания, вд-40 или тормозной жидкостью. И пробовать раскачать ключ. Если не поможет, то остается только избавиться от секрета. Для этого следует снять с замка блестящую накладку и пробовать вытащить (выбить, высверлить) фиксатор секрета замка зажигания. Придется повозиться… После чего, можно будет демонтировать секрет и отверткой повернуть замок в горизонтальное положение и закончить мучения.

артем

25 авг. 2015 21:32

#

У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер «хватает» не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Iorgi

20 февр. 2020 13:31

#

Источник статьи: http://www.avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-zamka-zazhiganiya-ili-kontaktnoj-gruppy-na-avtomobilyah-vaz-2101-vaz-2104-vaz-2105-vaz-2106-vaz-2107-klassika.html

Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Замок зажигания – без него трудно завести машину и нельзя прокрутить руль стоящий на блокировки. Со временем замок или его контактная часть приходит в негодность и в связи с чем на повороты ключа в замке машина не как не откликается, или же вообще не возможно вставить ключ в личинку. Поэтому сразу же возникает вопрос: «А как нужно менять замок зажигания на автомобиле?», который мы с вами сегодня подробно разберём.

Примечание!
Для замены замка, вам необходимо будет запастись: Отвёрткой, маркером, тонким шилом и по желанию тестером для проверки контактной группы замка на работоспособность!

Краткое содержание:

Когда нужно менять замок зажигания?
Он подлежит замене, при:

• Выходе из строя.
• А так же при выходе из строя противоугонного устройства, в связи с которым рулевое колесо не блокируется.

Ещё в замке есть контактная часть, как её заменить мы в этой же статье тоже описали, а при её выходе из строя с автомобилем происходит следующие:

• При повороте ключа приборы могут не реагировать.
• А так же вы не сможете завести машину, из-за поломки контактной части так как электричество на неё подаваться не будет.

Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107?

Замена замка зажигания:

Снятие:
1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте… (Продолжение в пункте 4)

5) И после чего потянув за ключ, извлеките замок из кронштейна.

Примечание!
Установка нового замка происходит в обратной последовательности!

Проверка элементов замка зажигания на работоспособность:

1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

• Сперва возьмите напряжение с «АКБ – Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

Примечание!
Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

• Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться.

• После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться.

Примечание!
А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

Замена контактной части замка:

1) Для начала снимите замок зажигания с автомобиля.

Примечание!
По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

Примечание!
При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

Что делать если я не нанёс метки на замок и провода, и теперь не знаю куда какие провода подсоединяются?

В этом случае кратко объясняем:

Красный провод должен быть подключен к штекеру «50», а синий должен быть подсоединён к штекеру «15», а на счёт оранжевого то он должен быть подключен к штекеру «30/1», в то время как чёрный должен подключится к штекеру «INT», а коричневый к «30». Более детально смотрите на фото:

Дополнительный видео-ролик:
Более подробно о том как можно заменить замок на «Классике», вы так же можете ознакомиться просмотрев видео-ролик который расположен чуть ниже:

Источник статьи: http://vaz-russia.com/remont/zamena-zamka-zazhiganiya-na-vaz-2101-vaz-2107.html

Разборка механической части замка зажигания ВАЗ 2101

Разборка (устройство) механической части замка зажигания ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121.
В процессе установки реле стартера и реле зажигания решил произвести профилактику замка зажигания.
Контактную группу менять не стал, они сейчас какие-то все позорные, центральный стержень пластмассовый и контакты однослойные, старая из СССР оказалась гораздо круче и контакты у неё многослойные. У старой контактной группы подгорели контакты включающие стартер. Т.к. теперь стартер будет включать реле, и контакт стартера (50) — это отдельный контакт, выделенный исключительно под стартер, то ограничился чисткой. Остальные контакты были в норме. Решил заодно разобрать механику, а то как то гладкости движения не хватало, и новые замки в магазине то же как то не шибко гладко скользили, но инструкции не нашёл, начал не стой стороны и долго возился из-за заклинившего шарика.
Демонтаж замка и снятие контактной группы описывать не буду, эта операция множественно описана в сети. Только скажу что замок у меня вылез нелегко.

Разборку начинаем с демонтажа декоративной накладки, там всё видно и просто — нужно отогнуть загнутые краешки и снять её.

Вставляем ключ в секрет и разворачиваем его на 180 градусов (вкл. зажигания), затем вынимаем секрет. Можно просто сразу вынуть секрет, без ключа, но потом надо обязательно развернуть внутреннюю часть.

После этого проверяем что внутренняя круглая часть (затрудняюсь дать ей название) повёрнута так, чтобы ригель блокировки руля был втянут — замок в состоянии включения зажигания. Если это не так — поворачиваем её отвёрткой или другим подходящим инструментом — но только по часовой стрелке, так же как ключом, иначе, из-за выработки, шарик рискует заскочить за ролик и далее будет трудно его вернуть на место!

Нажимаем на ригель блокировки руля и снизу выталкиваем внутреннюю круглую часть.

Вынимаем внутреннюю круглую часть, и ригель блокировки замка с пружиной.

Осторожно, ловя вылетающий шарик и медяшку и их пружинки, выталкиваем из внутренней круглой части «кораблик» 🙂

Снимаем пластину блокирующую замок зажигания в рулевой колонке

Все детали тщательно вытираем, снимаем напильниками и надфилями облой и лишнюю выработку, смазываем и собираем обратно 🙂

Источник статьи: http://www.drive2.ru/l/465273739529945989/

ЗАМОК ЗАЖИГАНИЯ 2101-3704010-60 ДЛЯ ВАЗ 2101-07

• ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Артикул: 2101-3704010-60

Применяемость:

• ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Артикул: 2101-3704010-60

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

ЮMoney. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька ЮMoney. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Источник статьи: http://33sport.ru/catalog/elektirika_vaz/zamki_zazhiganiya_vaz/zamok-zazhiganiya-2101-3704010-60-dlya-vaz-2101-07/

Замок зажигания ВАЗ 2101. Устройство, схема и описание возможных неисправностей. Видео замены

Любой водитель, садясь в свой автомобиль, чтобы запустить силовую установку, поворачивает ключ замка зажигания. Такое нехитрое действие приводит к тому, что на стартер начинает подаваться электроэнергия от аккумулятора и тот начинает вращать коленчатый вал до тех пор, пока силовой агрегат не запустится.

Такая вроде незначительная деталь, как замок зажигания обеспечивает одно из самых важных действий для успешного запуска мотора – обеспечивает электроэнергией бортовую сеть авто. Ведь помимо стартера замок зажигания обеспечивает питанием систему зажигания, контрольно-измерительные приборы, приборы светозвуковой сигнализации и др. А после остановки – полностью их обесточивает.

Если рассмотреть по-простому, то замок зажигания – это элемент, который не позволяет АКБ разряжаться из-за постоянной подачи электроэнергии на бортовую сеть, а обеспечивает ее наличие только при эксплуатации авто. Таким образом АКБ сохраняет свой заряд длительное время.

Далее будет рассмотрена схема замка зажигания ВАЗ-2101, его основные неисправности, способы их устранения, демонтаж и установка нового замка на данное авто. Данное авто было выбрано потому, что на последующих моделях, относящихся к классическим моделям ВАЗ, вплоть до 2107, использовались идентичные замки зажигания.

Как работает замок зажигания

Итак, замок зажигания на ВАЗ-2101 – элемент, расположенный в салоне возле рулевой колонки. Вся конструкция замка спрятана под декоративными накладками колонки, поэтому со стороны водителя замок выглядит, как большая круглая шайба с прорезью в центре. По окружности можно наблюдать метки – 0, I, II и III, каждая из которых имеет свое действие.

Метки замка зажигания

Метка «0» — положение, при котором все электроприборы, запитывающиеся от замка, отключены от питания. Следует указать, что часть оборудования (освещение салона, стоп-сигнал, прикуриватель) не зависят от положения ключа в замке, они запитаны от АКБ постоянно. В таком положении ключ может быть извлечен из замка.

Метка «I» — положение замка, при котором электроэнергия подается на бортовую сеть. В таком положении питание получают контрольно-измерительные приборы, светозвуковая сигнализация и фары, система зажигания и еще ряд электроприборов. Данное положение является фиксированным, и переводя ключ в него, удерживать его не обязательно.

Метка «II» — положение, при котором начинает подаваться напряжение на стартер для запуска мотора. Это положение не фиксируемое, то есть водитель переводит ключ в это положение и удерживает его для запуска мотора. После пуска ключ отпускается, и он под действием пружины возвращается в положение «I».

Положение «III» — стояночное. При таком положении все электроприборы обесточены, а в паз рулевой колонки входит фиксатор, являющийся противоугонным средством авто.

Следует отметить, что положения замка не идут один за другим. Так, для перевода ключа в положения «I» и «II», его нужно вращать по часовой стрелке от «0». А чтобы установить положение «III», ключ проворачивается против часовой стрелки от «0».

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

Ключ в замке зажигания при повороте по часовой стрелке может занимать несколько положений

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Провода к контактам замка зажигания подсоединяются в определённой последовательности

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Через замок зажигания в ВАЗ 2107 подключаются все электрические узлы и приборы за исключением прикуривателя, освещения салона и габаритных огней

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

На одном торце цилиндрического корпуса имеется углубление для ключа, на другом — контакты для подсоединения электропроводки

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Личинка замка зажигания не ремонтируется, а меняется целиком

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

О диагностике и замене модуля зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/modul-zazhiganiya-vaz-2107-inzhektor.html

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

Замыкание и размыкание электрических цепей производится с помощью подвижного диска контактной группы

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Устройство замка зажигания

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы. В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Внутри же корпуса располагается секрет замка и контактная группа. Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму. Это является еще одним противоугонным средством, поскольку только определенный ключ позволит переключать положения.

Замок зажигания ВАЗ 2101

1. Запорный стержень
2. Корпус выключателя
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка Широкий выступ контактной части

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

Контактная группа замка зажигания

Ремонт ВАЗ 2101: замок зажигания

Транспортное средство приводится в движение поворотом ключа в замке зажигания. В этот момент электричество от аккумулятора передается на стартер, что, в свою очередь, запустит работу двигателя. Данный принцип можно наблюдать во всех автомобилях концерна “АвтоВАЗ”, в том числе в модели 2101.

Причины неполадок в замке зажигания

Благодаря исправной работе замка зажигания, водителю удается запустить транспортное средство и тронуться с места. Данный компонент оказывается неисправен по каким-либо причинам:

• в бортовую сеть не подается электричество;
• система зажигания не срабатывает;
• активация контрольно-измерительных приборов не происходит;
• остаются в бездействии сигнализация и прочие элементы конструкции.

В таком случае автомобиль завести не получится.

Кроме того, замок зажигания продлевает срок службы аккумулятора, используя его ресурсы только по мере необходимости.

Если замок зажигания начинает сбоить, требуется его ремонт или замена.

Принцип конструкции

Замок зажигания представляет собой модуль с прорезью для ключа по центру. По периметру изделия обозначены отметки, фиксирующие разные стадии запуска системы зажигания.

• На нулевой отметке электричество в систему не подается, все приборы выключены (кроме тех, которые запитаны от аккумулятора напрямую в режиме non-stop).
• Первое положение замка фиксировано и обозначает начало подачи энергии в бортовую систему: на приборы, фары, в зажигание.
• Второе положение – стартовое, нефиксируемое. При переводе ключа на эту позицию на стартер начинает передаваться напряжение, достаточное для пуска двигателя. Водитель держит ключ во втором положении столько времени, сколько запускается мотор, потом ключ автоматически возвращается в позицию 1.
• Также есть третья позиция, называемая стояночной. Когда приборы переведены в этот режим, электричество не подается в сеть, а в паз руля входит блокиратор, выступающий в роли противоугонки.

Та часть замка зажигания, которая не видна из салона ВАЗа, представляет собой цилиндрический модуль со специфическим боковым выступом (это и есть тот самый противоугонный фиксатор). В торцевой части этого механизма находятся выводы конструкции, к которым подсоединяется электросистема авто. Традиционно выводов 6 – по одному на конкретный вид автомобильных электроприборов.

Внутри корпуса спрятано 2 ключевых компонента:

• секрет замка, который гарантирует, что завести авто можно только «родным» ключом;
• контактная группа: шайба с выводами, к которой можно подсоединять электрику.

Несмотря на достаточно простую конструкцию замка зажигания, он вовсе не защищен от поломки.

Основные неполадки

Проблемы с зажиганием могут иметь механическую причину (попадание влаги, пыли и пр.) или электрическую.

• Механические повреждения могут возникать из-за деформации механизма секрета. Через отверстие, куда вставляется ключ, внутрь конструкции могут проникать влага, пыль, грязь. Со временем замок может начать заедать, клинить или попросту перестать вращаться. Оптимальный вариант вернуть его функциональность – произвести прочистку с использованием спецсредств (тормозной жидкости или универсального подручного средства всех автомобилистов – WD-40). На некоторое время замок станет работоспособен. Но, как правило, если система начала барахлить – это признак того, что она износилась. Скорее всего, со временем придется переустанавливать замок, менять ключи. Секрет не подлежит ремонту в привычном смысле этого слова, его можно только заменить.
• Электрические неисправности не менее распространены, чем механические. В эту группу входят дефекты контактной группы. Чаще всего они подгорают, что обеспечивает исчезновение контакта между пятаком и бегунком. Проявляется это очень предсказуемо: отдельные электрические устройства автомобиля перестают срабатывать, может перестать подаваться зажигание на стартер. Решение проблемы полностью зависит от ее масштабов. Если подгорание небольшое, можно использовать алмазный надфиль, подчистив подгоревшие пятаки как следует, а затем протерев их бензином или чистым спиртом. Однако при значительном выгорании не обойтись без переустановки всей контакт-группы или даже покупки нового замка в сборе.

Процедура демонтажа

Чтобы снять блок замка зажигания из салона автомобиля, нужны будут только две базовые отвертки: небольшая с плоским наконечником и крестовая. Главное требование: накануне демонтажных работ надо обязательно убрать минусовую клемму с аккумулятора.

1. Первый этап: выкручиваются болты, удерживающие декор-панель рулевой колонки, что позволяет снять эту деталь.
2. Далее находится пара болтов, отвечающих за крепление замка. Именно с их помощью механизм удерживается на своем месте. Нужно их вынуть.
3. В посадочной полости есть маленькая технологическая выемка, если вставить в нее наконечник тонкой отвертки или любую другую острую деталь (например, шило), можно отжать фиксатор, дополнительно страхующий замок зажигания.
4. Если все сделано правильно, замок легко и без сопротивления выйдет из своего посадочного места.
5. Затем отсоединяют все провода (нужно запомнить порядок их подключения, а также особенности вывода выключателя зажигания).
6. Стоит учесть, что в некоторых версиях ВАЗ проводка, подходящая к этой детали, скомпонована в единую фишку, надеваемую на контакты замка. Наличие такого устройства значительно облегчает фиксацию нового механизма, так как можно обойтись без изучения подробной схемы замка зажигания.

Далее, если происходит замена замка в сборе, то нужно поставить новый механизм, подсоединить к нему провода, закрепить модуль на посадочном месте и закрыть сверху облицовкой. Однако если нужно обновить только контактную часть, нужно разобрать демонтированный блок, чтобы понять какой элемент неисправен. Выходит контактная часть из своего места достаточно просто: обычно хватает небольшого усилия отверткой. После установки нового компонента обязательно нужно зафиксировать его стопорным кольцом.

Возникающие неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

Электрическая неисправность – это подгорание пятаков контактной группы. Из-за этого контакта между бегунком и пятака не будет или будет недостаточным. На авто не будут срабатывать электроприборы, возможно отсутствие подачи энергии на стартер. Если подгорание было незначительным, то можно попытаться восстановить работоспособность замка путем зачистки пятаков алмазным надфилем, с последующей протиркой спиртом или бензином. Но если пятаки сильно выгорели, то потребуется либо менять контактную группу, либо замок в сборе.

Интересная статья о биотоплеве производимого из обычных опилок, подробнее читайте здесь.

Снятие и установка замка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

Снятие замка зажигания

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Как снять замок

Отверните два винта крепления выключателязажигания (вид снизу). Вставьте ключ в выключатель зажигания,поверните его в положение «0» (выключивпротивоугонное устройство), нажмитеотверткой на фиксатор через отверстие вкронштейне и…

…выньте выключатель из кронштейна и ключ извыключателя. Промаркируйте (или запомните порядокподключения) провода и выводы выключателязажигания. Отсоедините провода от выключателя.
