Двухконтурное зажигание с одним датчиком холла: особенности системы и установка

2-контурное зажигание с одним датчиком холла (ДХ) или двумя может быть установлено на любой автомобиль с трамблером нового образца. Инсталляция такого зажигания возможна не только посредством 2-х коммутаторов, но и с помощью одного коммутатора с 2-канальным принципом работы.

Основные элементы 2-контурного зажигания

Такой вариант зажигания состоит, как и обычная СЗ нового образца, из коммутатора, катушки и трамблера. Обязательны, естественно свечи зажигания, различные крепления и фишки, ну и хорошая, соответствующая новому зажиганию, проводка.

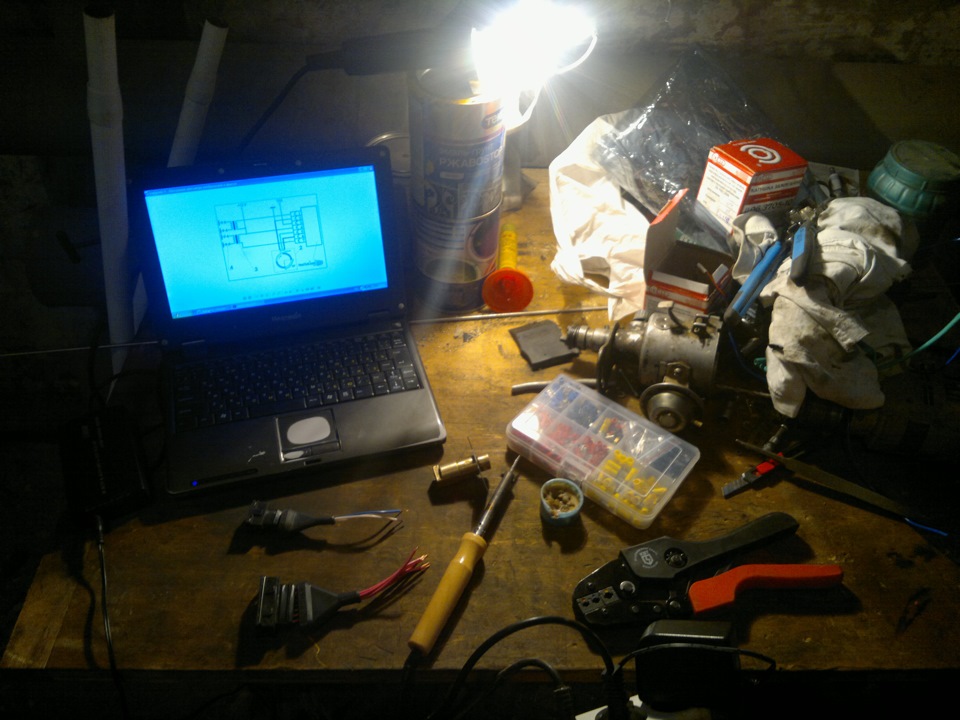

Прежде чем приступить к сборке двухконтурного зажигания, потребуется изменить кое-что в трамблере. Речь идет о шторке ДХ, которую следует теперь поставить уже 2-прорезную (стандартный вариант шторки – 4 прорези). Другими словами, шторка будет иметь всего 2 положения: начало экранирования и конец экранирования.

Такую шторку принято называть также 90х90.

Трамблер в 2-контурном зажигании можно использовать обычный, классический. Жигулевский, фольксвагеновский и т. д.

Что касается количества ДХ в трамблере. Более привычным принято видеть 2-контурное зажигание с двумя ДХ. Однако, не менее популярна схема двухконтурного зажигания с одним датчиком. Она, в свою очередь, может быть реализована тоже 2-я способами: если в распределителе установлена 2 ДХ, но работает один или если изначально стоит 1 ДХ.

Катушка тоже может использоваться обычная, без какой-либо сложной схемы. Как правило, ставятся также 2 катушки.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;

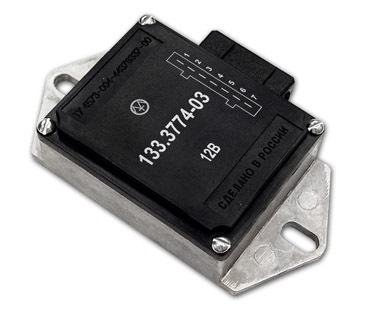

1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Рассмотрим преимущества, какие может дать такое зажигание. В первую очередь, это безусловно, улучшенное искрообразование, что сказывается на общем повышении динамики автомобиля, оно способствует легкому старту и т. д. Благодаря улучшенному искрообразованию напряжение на свечах увеличивается до 22 кВ.

Принято устанавливать 2-контурное зажигание на ДВС с карбюраторами. Таким образом, удается хоть как-то свести на нет недостатки карбюраторного мотора, сократить расход горючего и т.д.

В 2-контурном зажигании нет центробежного высоковольтажного распределителя напряжения, что тоже рассматривается, как большое преимущество.

Вообще, переход с 1-контактной модели зажигания на 2-контурное является прогрессом. Архаичная система никогда себя не оправдывала, что уж таить, а в современных условиях она полностью устарела, и не только в моральном плане.

Установив новую систему (СЗ), владелец автомобиля сразу же почувствует изменения. Исчезнет целый ряд недостатков, появится множество преимуществ.

С другой стороны, есть ли смысл в установке нового зажигания? Попробуем разобраться в этом основательно, вспомним как работает обычная система зажигания.

Индуктивность – это то, что непосредственно связано с катушкой и ее обмотками. Все элементы катушки способны накапливать энергию. При подаче на катушку определенной энергии, через нее начинает протекать напряжение, а вокруг катушки образуется магнитное поле. Когда же цепь размыкается, то есть прекращается подача энергии, магнитное поле начинает превращаться в ток, впитывается обратно в катушку.

Интересный момент. В любой модели катушки присутствует какая-то определенная емкость или другими словами, катушки отличаются между собой возможностью накапливать энергию количеством джоулей.

Однако существует понятие эффективного накопления энергии и не эффективного. Когда поступает энергия в катушку, и образуется магнитное поле, то это, безусловно, процесс эффективного накопления. В какой-то момент наступает пик преобразования, некий переходной процесс, когда магнитное поле достигает своего максимума для конкретной модели катушки. Больше энергии преобразовываться не может, и дальше происходит не что иное, как просто нагрев катушки, ведь подача энергии от коммутатора продолжается.

В коммутаторе безусловно, изначально бывает встроена система, отслеживающая момент пика, когда наполнения более не происходит. Чтобы катушку сильно не перегреть, коммутатор автоматически переходит в режим ограничения тока. Если в обычном режиме коммутатор выдавал порядка 10 А, то в ограниченном режиме – не больше половины этого.

В таком положении коммутатор ожидает момент, когда датчик холла подаст сигнал о том, что пришло время искрообразования. Тут и образуется пробой свечного зазора и горение дуги, что происходит примерно за 1 млс.

А вот время накопления энергии (эффективное накопление) зависит от тока, протекаемого сквозь катушку. Напряжение тоже не имеет собственного значения времени, и в свою очередь, зависит от напряжения бортовой сети.

Например, при запущенном двигателе напряжение бортовой сети равняется 14 В. Среднестатистическая автомобильная катушка накопит максимальное количество энергии за время порядка 3-х млс. Т.е, это произойдет в промежутке времени: цепь замкнулась-момент полной зарядки катушки, когда пришло время ей давать сигнал на искрообразование.

33 раза в секунду проскакивает искра при оборотах ДВС 1000 об/мин. А промежуток времени от искры до искры будет равен 30 млс. Эти значения легко определить, проведя несложные математические расчеты.

Таким образом, понимая, что на заряд катушки требуется 3 млс, а на время горения искры около 1 млс, что дает в общем полном цикле 4 млс, мы получаем возможность заново заряжать катушку и «стрелять», т.е, давать искру.

30 млс – это намного больше, чем 4 млс. Получается, что целых 27 млс коммутатор будет работать в режиме ограничения или попросту в режиме нагревания катушки. При этом он будет нагреваться и сам, ожидая того самого момента выдачи искры.

При оборотах в 6000 об/м катушка чувствует себя превосходно. «Стрелять» в данном случае ей приходится около 200 раз в секунду, что соответствует периоду 5 млс. Катушка зажигания в режиме 6000 об/мин «стреляет» 1 раз в 5 млс. Времени вполне хватает, чтобы полностью зарядиться (накопить энергию) и выдать ток для горения дуги. В запасе еще остается 1 млс.

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Чтобы совпали значения в 4 млс или другими словами, чтобы определить границу, за которой могут начаться проблемы, опять же, путем несложных вычислений получаем 7500 об/мин. Именно после этого значения СЗ может столкнуться с трудностями.

Стандартная вазовская СЗ, как оказывается, придумана вполне удачно. Ее функционирование полностью эффективно в режиме работы двигателя до 7500 об/мин (рабочих оборотов).

На иномарках другое дело. Там моторы помощнее стоят (карбюраторные), обороты побольше и модернизация системы зажигания – дело, само собой напрашиваемое.

Понять суть работы шторки ДХ можно тоже по циклам накопления энергии в катушке и горения дуги. Обычные шторки, как говорилось выше, бывают с 4-я отверстиями. Схема двухконтурного зажигания предлагает сменить ее на шторку с 2-я отверстиями.

Итак, шторка вращается. Датчик холла расположен внутри. Когда ДХ попадает напротив экрана (закрытой части шторки), это эффективное накопление энергии в катушке, а когда ДХ попадает напротив отверстия, то это момент горения дуги.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Полезно будет теперь посчитать на разных оборотах ДВС, за какое время коленвал пролетает 1 градус, и соответственно 60 и 120 градусов, тем самым, определить, хватит ли времени для накопления энергии и горения дуги.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	20	10
6000	27,78/1 градус	3,3336	1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	30	30
6000	27,78/1 градус	5	5

На холостых оборотах или в режиме 1000 об/мин шторка стандартной СЗ в режиме накопления энергии имеет период в 20 млс, т.е., все это время будет идет зарядка катушки, хотя ей всего-то нужно 3 млс. На протяжении 10 млс будет происходить горение дуги, хотя достаточно 1 млс.

На 6000 об/мин все куда более логичнее, и без такого огромного запаса времени. Шторка СЗ пролетит в режиме накопления промежуток за 3,3 млс, а в режиме горения – за 1,67 млс, что почти соответствует стандартным значениям.

Теперь изучим показатели модернизированной СЗ (двухконтурного зажигания). Конструкторы двухконтурного зажигания настаивают на том, что их шторка должна иметь показатели в 90 градусов, что соответствует 180 гр. и в прорези, и в экране. На холостых оборотах, как видим в таблице, система полностью вписывается в стандарты. 30 млс вполне достаточно. А вот на 6000 об/мин? 5 млс и 5 млс, и при этом, стоят две катушки, каждой из которых дается это время.

Логичнее всего ожидать после установки двухконтурного зажигания улучшения всех параметров в два раза. Большая часть автовладельцев именно этого и ждет. Катушка «стреляет» на модернизированной СЗ в 2 раза реже, искра не теряет своей силы даже на самых высоких оборотах – это визитная карточка всех двухконтурных зажиганий, их реклама. Однако, на деле мы видим, что не все так сказочно. И стандартное зажигание со своими обязанностями справляется аж на 7500 об/мин.

Целесообразнее ставить двухконтурное зажигание на автомобили, двигатель которых часто работает на 8-9 тыс. об/мин и выше. Стандартное зажигание тут уже точно не справится, хотя катушка и будет «стрелять» в определенное время. Иначе говоря, будет наблюдаться недозаряд катушки, хотя проблем с искрой, опять же, не будет.

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Обязательное дело – проверять установку согласно схеме проводки и правильности подключения каждой фишки. Запускать двигатель надо только после основательной проверки и убеждения в том, что все совпадает со схемой.

Большая часть работ по установке двухконтурного зажигания связана с электрикой. Это означает, что нужно хотя бы немного шарить в ней, чтобы выполнить подключение своими руками, без помощи специалистов.

Заботьтесь о своем автомобиле. Помните, что система зажигания – это главная артерия жизнеспособности машины, ее аорта. Модернизация или усовершенствование системы приносит пользу лишь после грамотного изучения параметров. Бездумный тюнинг способен принести лишь излишние расходы средств и времени.

Источник статьи: http://ozapuske.ru/holl/dvuxkonturnoe-zazhiganie-s-odnim-datchikom-xolla.html

Схема зажигания уаз 469 контактное

Установка момента зажигания УАЗ-3151

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять крышку распределителя.

3. Провернуть коленчатый вал до начала такта сжатия.

Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем.

В начале такта сжатия из-под пальца начнет выходить воздух.

4. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек.

Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).

5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3.

Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя.

Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе.

Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки « А»

на роторе со стрелкой «
В»
на статоре.

Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1—2—4—3.

7. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80—90 °С и, двигаясь по ровной дороге со скоростью 30—40 км/ч, резко нажать до упора на педаль акселератора.

При этом кратковременно должна прослушиваться детонация.

Если детонация не прослушивается, значит зажигание позднее.

Если детонация слишком сильная, значит зажигание раннее.

При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем — в сторону «—» (по часовой стрелке).

Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.

8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

УАЗ 3962 › Бортжурнал › Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа… Первое что делаю, выставляю ВМТ.
ВМТ

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

Снимаю трамблер, вытаскиваю привод масляного насоса. Чтобы посмотреть на него в живую. Со снятием проблем не было ни каких. О сборке чуть позже.

Ну вроде все снял посмотрел. Начинаем сборку-настройку. Все как учебнике. (ВМТ — суём привод — ставим трамблер — бегунок смотрит на первый цилиндр-октан корректор на «0») .

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Делаем Пуск…И! в двигателе, в районе масляного привода стук и скрежет. В одном из БортЖурналов видел похожую проблему. Выясняется что лопатка привода не попала во втулку насоса. 10 попыток все вставить, не увенчались успехом. Пробовал и спички подкладывать…Весь вечер прошел как в мультике про Вини пуха. «Входит и выходит…Замечательно выходит». Бросив все, иду домой перечитывать буквари. И нахожу инструкцию по установке.

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в» Ждем выходных чтоб продолжить установку.

P.S. Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

комплект гаечных ключей;
крестовая отвертка;
стробоскоп;
защитная одежда в виде очков и маски;
стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.

Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

Смотрите » Как прокачать тормоза на УАЗ «Буханка» и сделать ремонт основных рабочих узлов

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.

Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.

Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

После выставления меток можно переходить к демонтажу ключа системы. После этого необходимо определить момент зажигания. Для этого нужно подключить минусовую клемму, при помощи гаечного ключа ослабить крепежную гайку распределительного устройства. Подключить один провод лампы к массе автомобиля, а второй к низковольтной катушке. Включить зажигание и провернуть корпус распределительного устройства по часовой стрелке до тех пор, пока контрольная лампа не перестанет гореть.

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Электропроводка УАЗ 452: надежная однопроводная схема

Зачем выставлять зажигание

При правильно выставленном зажигании:

Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469

. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469

. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Регулировка зажигания УАЗ

Регулировка момента зажигания ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

…совмещаем среднюю метку на шкиве коленчатого вала с приливом на крышке блока в конце такта сжатия в первом цилиндре.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем,…

…сняв крышку распределителя.

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Либо выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Момент выхода пробки соответствует началу такта сжатия.

Ключом «на 10» ослабляем болт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем болт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем метки (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем болт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3. Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1–3 с, то момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Инструкция по установке и настройке зажигания на УАЗ

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка системы зажигания (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Установка привода трамблера УАЗ 417: порядок и схема зажигания, регулировка и настройка замка

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Обзор СЗ на знаменитых УАЗах

Принцип работы СЗ

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
После этого происходит распределение и подача разряда на ту или иную свечу.
Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то пр и использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Источник статьи: http://taxi-tiraspol.ru/avtotehservis-i-remont/shema-beskontaktnogo-zazhiganiya-na-uaz.html

Двухконтурное зажигание на уаз своими руками чертежи

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине www.drive2.ru/l/2521209/ преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы. делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору https://www.drive2.ru/users/bonum/
Price tag: 2 000 ₽

Видео

Монтаж зажигания с двумя контурами, которое снабжается одним, либо двумя датчиками холла, допустим для любого современного автомобиля с тамблером нового образца. Главное – иметь под рукой и использовать для решения данного вопроса два коммутатора. Хотя допустим вариант, когда у водителя только один коммутатор, работающий по двухканальному признаку. В этом случае двухконтурное зажигание на классику ставится без проблем.

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru

Recommendations

Comments 42

Нормально все. Когда делал переделку трамблёра, то обратил внимание на осевое перемещение втулки с бабочкой, и в последствии отказался от бабочки в пользу сектора как на ВАЗ 2108,1111. Только изменил вырезы в нем также 90*90*90*90. И теперь небольшое перемещение уже не стало страшным, как это было с бабочкой. И такая переделка стоит на моей служебной ГАЗЕЛЬке уже года три точно. Себе же я сразу взял трамблёр с датчиком ХОЛЛА, только переделал сам сектор под мои нужды.

Сходил по вашим ссылкам, вот там и увидел. Да действительно для первых коммутаторов необходима была доработка такая. Но для коммутатора последней версии (-03) такая доработка не нужна, она уже включена в схему в самом блоке.

первая ссылка моя, а во второй действительно обнаружил кондёр в схеме, но я по этой ссылке указал автора у которого позаимствовал идею) даже внимания не обратил на этот конденсатор.

Вопросик можно? Кондёр для этого коммутатора зачем? Он и без него работает нормально. У меня не первый год стоит эта система, все прекрастно работает и без дополнительных элементов. Так же есть схема по согласованию сигнала с катушек на тахометр. Если интересно забегай в гости в мой Б.Ж. там есть записи про установку этой системы. Ну а то что делаешь сам это большой плюс вам!

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

делишь заготовку на 4 ровных отрезка, между датчиками должно быть ровно 90 градусов, бабочку даже не помню как я орентировал… искра появляется когда бабочка выходит из датчика.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

согласен, что дешевле переделать старый трамблёр и думаю начать с него, а там как получиться. Трамблёры сейчас стоят от1800 до 2500 и покупать совсем желания нет

котактный трамблёр у меня если что есть) новый. а бесконтактный испортить не получится… переделке подвергнется только катушка индуктивности, которая крепится на 3 винта, и продаётся отдельно, так же как и бегунок…

УАЗ 3962 › Бортжурнал › Зажигание

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Электронное зажигание своими руками: схемы, установка

Система зажигания бензинового двигателя предназначена для обеспечения искрообразования на свечах зажигания в строгом соответствии с порядком работы цилиндров. Одной из первых таких систем является контактная, называемая также классической (она установлена на «классических» моделях автомобилей ВАЗ).

С развитием технологий контактное зажигание уступило место электронному, в котором контактная группа заменена на датчики.

Это позволило избавиться от контактной схемы, поэтому у многих владельцев классических автомобилей ВАЗ возникло желание поменять систему зажигания, тем более что установить электронное зажигание своими руками совсем несложно.

Для возникновения искры в нужный момент должно произойти замыкание контактов. Последующее их размыкание производится при помощи кулачков вала прерывателя.

В чем будут выгоды от такой замены? Помимо избавления от контактной группы, которая склонна к подгоранию и нарушениям зазора, приводящим к необходимости постоянного обслуживания прерывателя-распределителя, она будет способствовать:

облегчению запуска мотора в холодное время года;
более ровной работе двигателя;
уменьшению износа свечей.

Необходимые инструменты и детали

Для того чтобы установить электронное зажигание своими руками понадобятся:

ключ на «13» для снятия и установки прерывателя-распределителя;
крестовая отвертка для саморезов;
дрель и сверло по металлу;
саморезы;
ключ на «8» и ключ на «10» для снятия и установки катушки зажигания.

Кроме того, потребуется приобрести следующие детали бесконтактной системы:

датчик-распределитель («трамблер»);
коммутатор;
бесконтактная катушка;
свечи (для бесконтактной схемы зазор между электродами должен составлять 0,7 − 0,8 мм);
провода высокого напряжения.

Процесс установки

Порядок установки электронной системы своими руками:

Отсоединить «минусовую» клемму аккумулятора.
Снять крышку прерывателя-распределителя.
Отключить высоковольтный провод от катушки.
Понемногу вращая стартером, установить бегунок распределителя под углом 90° к блоку цилиндров двигателя.
На клапанной крышке маркером отметить положение прерывателя-распределителя. Это необходимо для того, чтобы при установке сохранить угол опережения зажигания.
Открутить гайку крепления прерывателя-распределителя и отсоединить центральный провод.
Снять старый распределитель.
Снять крышку с нового трамблера и установить его.
Закрепить новый распределитель гайкой.
Надеть крышку и подключить высоковольтные провода.
Установить бесконтактную катушку зажигания.
Подсоединить провода, как указано на схеме.
В подходящем месте под капотом высверлить два отверстия для крепления коммутатора.
Закрепить и подключить коммутатор.
Проверить соединения и произвести запуск двигателя. Если мотор не запускается, необходимо вручную слегка повернуть прерыватель-распределитель, чтобы оптимизировать опережение зажигания.

Регулировка

Для регулировки желательно использовать стробоскоп. Но поскольку далеко не у каждого автолюбителя, даже среди выполняющих ремонт автомобиля своими руками, он есть, можно выполнить следующее:

Вывернуть свечу первого цилиндра. Заткнуть пальцем свечное отверстие и проворачивать шкив коленчатого вала до тех пор, пока на палец не начнет давить воздух. Это сигнализирует о начале такта сжатия. Далее нужно повернуть прерыватель-распределитель в такое положение, чтобы его бегунок был направлен на первый цилиндр.
Прокрутить вал до совмещения метки на шкиве со второй меткой на передней крышке двигателя. Это будет означать, что опережение зажигания будет составлять 5°.
Снять центральный провод с крышки распределителя.
Включить зажигание.
Удерживая провод в руке и разместив или закрепив его над металлической поверхностью («массой»), повернуть бегунок по часовой стрелке до того момента, пока не проскочит искра.

Необходимо «поймать» опережение зажигания. Для этого нужно ослабить крепление корпуса прерывателя и осторожно поворачивать его до тех пор, пока при повороте бегунка искра не будет пропадать, после чего затянуть корпус. Регулировка выполнена.

Подведем итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

Ключ на 8;
Ключ на 10;
Ключ на 13;
Крестообразная отвертка;
Два самореза;
Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой подключается система бесконтактного зажигания для ВАЗ 2107.

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку.

Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер.

Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого.

Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову.

Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К».

Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой.

Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову.

Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа.

Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится.

Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Принцип работы системы зажигания

Отличительной особенностью бесконтактного зажигания является то, что функциональность такой системы не зависит от размыкания контактов. Основную функцию формирования и преобразования искры исполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Благодаря тому, бесконтактная система не зависит от качества и чистоты поверхности контактов, формирование искры будет более эффективным. Но, как и в контактной системе, конструкция БСЗ подразумевает использование распределительного механизма. Назначение последнего заключается в своевременной подаче напряжения на свечи.

Принцип действия состоит в следующем:

При запуске мотора в первую очередь вращается коленчатый вал.
Во время вращения распределяющий механизм образует сигналы напряжения, которые передаются на коммутирующее устройство. Последний предназначен для образования тока в первичной обмотке.
Когда происходит прерывание во вторичной обмотке, формируется ток повышенного напряжения. Этот ток поступает на основной контакт распределителя, откуда подается на свечи по высоковольтным кабелям.
Свечи зажигания подают искру для возгорания горючей смеси. Если обороты вращения коленвала увеличиваются, в работу вступает центробежный регулятор, которые корректирует угол опережения. Если меняется нагрузка на двигатель внутреннего сгорания, то корректировкой УОЗ занимается вакуумный регулятор.

Порядок зажигания

сначала искра поступает на первый цилиндр;
затем на цилиндр 2;
потом на четвертый цилиндр;
в завершение — на третий.

Источник статьи: http://garazhoff.ru/avtomotor/dvuhkontaktnoe-zazhiganie.html

Двухконтурное зажигание на уаз своими руками чертежи

Основные элементы 2-контурного зажигания

Такую шторку принято называть также 90х90.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;
1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	20	10
6000	27,78/1 градус	3,3336	1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	30	30
6000	27,78/1 градус	5	5

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

поставил двухконтурное зажигание с двумя датчиками холла себе на москвич м-412, на пропане, москвич стал заводится с пол оборота, холостой ход стал как на иномарке, машина стала мощнее и теперь пропало желание её заменить!

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

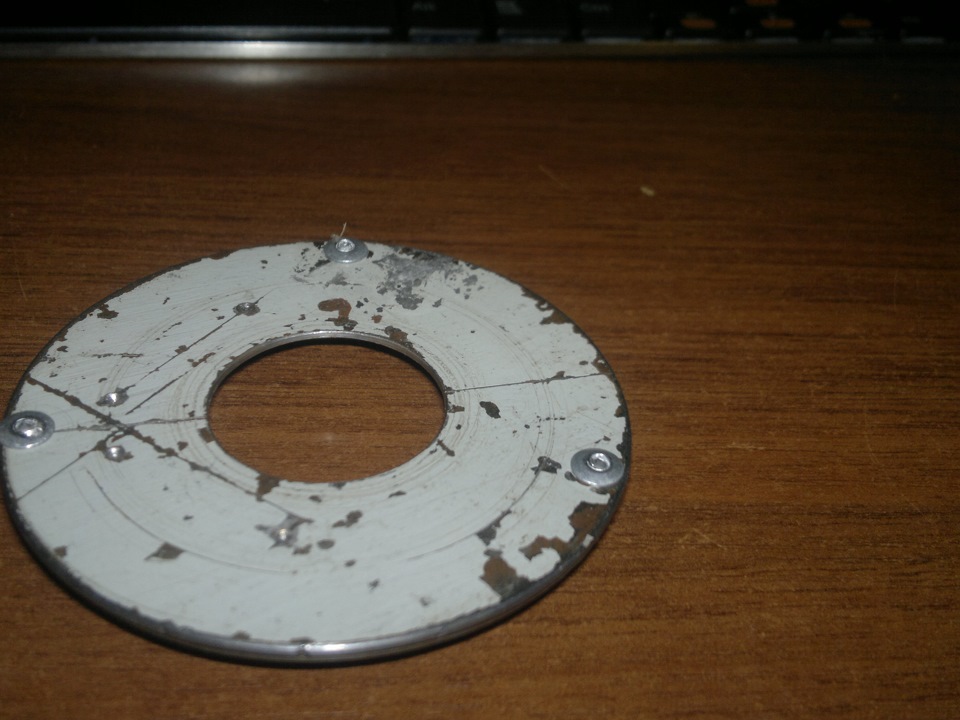

шторку и площадку для трамблёра я выпиливал на работе, а владелец УАЗа тем временем делал крепления для катушек зажигания и коммутатора. Все эти работы происходили на недели, ну и в воскресение нам оставалось сделать только проводку, всё это настроить и т.д.
ВИДЕО

ГАЗ 31 1994, двигатель бензиновый 2.5 л., 100 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

ГАЗ 3102 Волга, 2008

ГАЗ 3102 Волга, 2003

ГАЗ 31029 Волга, 1996

ГАЗ 3102 Волга, 2006

Комментарии 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

Привет, если не будет получатся обращусь к тебе за помощью. А как ты думаешь, если взять новый трамблёр с датчиком хола и из него собрать такую систему, в нём если я правильно понял переделок почти не надо, только второй датчик приделать и подпилить чашку с которой поступает сигнал на датчик хола.

можно и так) но самому куда дешевле будет сделать. и отдельно трамблёры с датчиком холла не видел. только комплектами, а из комплекта катушка допустим уже нафиг не нужна будет (помоему такой комплект 2500 стоит. узнавал года 4 назад, сейчас по цене не в курсе) потому и решил переделать свой трамблёр, потому как за более малые деньги получается система куда лучше- чем предлагает рынок. 1000 рублей за обе катушки. 350* 2 коммутатора. датчики по 70 рублей были. провода косы по 150 рублей 2 шт.

Тогда буду пробовать собрать с 2 датчиками. У тебя нет старого трамблёра, я бы купил у тебя, а то свой разберу и ничего не получится

трамблёра нету, а ты не разбирай, пока не сделаешь комплект для замены стандартных кишков. Всё должно получиться, ни чего сложного нет. не будет получаться помоч то смогу)

Она по высоте не подойдёт? А можешь посоветовать вариант который не боится воды и можно применить к моему трамблёру. С одним датчиком хола конечно самый простой, а значит и наиболее подходящий для уаза.

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

buzz968

В очередной раз внезапно упоровшись я подумал, что бегунок и крышка трамблера это печально и ужасно и решил собрать более современную систему зажигания.
Принцип действия объяснить лучше глубоко уважаемого мной Евгения Травникова у меня не получится, поэтому слово ему:
Правда, в одном я не согласен с ним, а именно — в использовании двух датчиков Холла и вытекающем отсюда геморрое с их точным взаимным расположением. Выход датчика сделан по схеме с открытым коллектором, что даёт возможность собрав несложный инвертор управлять двумя коммутаторами в противофазе с одного датчика. Правда, тут появляется другой геморрой: в таком варианте задействованы обе кромки шторок ротора, поэтому шторки должны быть ровно по 90 градусов, чего в серийных трамблерах не бывает, нужно делать новые.
реализована такая система, правда, схема согласования датчика со вторым коммутатором не со всяким коммутатором будет работать. У меня, по крайней мере, не получилось, на низких оборотах глючило и стреляло в глушак. Что и немудрено, на общем эмиттере входное сопротивление всего ничего! (смеяться здесь).
В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:
Катушка зажигания. вроде от Калины. Представляет собой две двуискровые катушки в одном корпусе, чем идеальна для четырёхгоршкового мотора.

Коммутаторы для ТАЗ-2108, два штуки.

Трамблёр переделал под датчик Холла, пока ждал заготовки шторок от токаря, сделал прямую шторку напильником и развернул датчик, чтобы хоть как-то систему запустить.

Чтобы связать это всё воедино, сплел косу проводов. В маленькой чёрной коробочке в центре кадра помещается как раз схемка инвертора сигнала на второй коммутатор.

Собрал всё на столе, проверил как работает:
Ну и на машине.
На низах немного получше стало, и уже не подтраивает так люто.

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

Добрый. кто бы ты ни был!
Сегодня, провел тестовый заезд на свежезапиленном двухконтурном зажигании на одном датчике Холла и двумя коммутаторами (эт я для тэгов так пишу, что бы кто искал сразу нашел). Все работает нареканий нет!
Итак, это будет больше FAQ с ссылками и видео, чем история с фотографиями моей установки (темно просто и лень идти фоткать).
Дорогой мой, читателюс обыкновенникус. Что такое двухконтурное зажигание? вот тебе всеми излюбленное видео с всеми любимым Евгением Травниковым А.К.А WerWolf-DVS :

Не ну чото, хардкорненько на двух ДХ делать, отстраивать углы между датчиками, выпрессовывать родной датчик пилить тазодатчик площадку переделывать, ДЫАААА?
Ну есть способ для ленивых, двухконтурное зажигание с одним ДХ и двухканальным коммутатором!
Опять же видео от WerWolf-DVS :

Схема, сего удовольствия перфекциониста выглядит вот так:

Все тут хорошо, один ДХ, один коммутатор.
Но есть несколько, НО! Нужна своя шторка трамблера с углами 90\90\90\90. Тобиш 90 градусов шторка, 90 градусов пусто, 90 градусов шторка, 90 градусов пусто (на будущее всем смелым, идете к токарю со своей шторкой и обьясняете, что надо и обязательно, что бы металл магнитился, в деревянных от 300рэ до наглости токаря).

951.3734 (аналоги 42.3734, 6420.3734, 133.3774-03), обычно энергомаш. Других не существует:*
Вот ссылочка на установку такой системы на волгу! Фотку шторки именно с оттуда стыбзил, автор не серчай:)

Ну вот и дошли до моего варианта, что делать если шторку тебе уже сделали, трамблер разобран, а двухканальный коммутатор в твоей глуши не хочет материализовываться? Брать в руки паяльник и делать двухконтурное зажигание на одном ДХ и двух коммутаторах!
Для особо торопящихся вгрызаться в фарфоровые изоляторы и искры, советую посетить вот , вот и вот.
Сначала, лично я собирал систему по последней ссылке^, но увы не заработало.
Собирал по своему, схема получилась немного своя, но в целом идентичная схеме по второй ссылке:

не электрик и рисовать схемы не умею, так что не серчай
Катушки я использовал сдвоенные с мотора змз406, у каждой катушки по два выхода, на один выход цепляется сигнал с коммутатора, на второй +12В от ключа зажигания.
Если все это кажется сложным то лишь скажу, что это не так! И кратко объясню, что первый коммутатор подключается по стоку, ко второму лишь подается питание (2 и 4 контакты), сигнал на катушку (1 контакт) и инвертированный сигнал с ДХ (6 контакт), сигнал инвертируется при помощи простейшего инвертора (один резистор в 1кОм и транзистор КТ3102). Цена на инвертор не считая пайки вышла в районе 20 рублей:)
В то, что этот инвертор заработает не верилось и пока, что веры в него мало, посмотрим сколько отслужит, если сгорит, то соберу инвертор по той же схеме, но резистор будет в 1.5 кОм и транзистор заменю на КТ315.

Хочу сказать спасибо за помощь этим людям: Kriegslok , KOOLIBIN , MadCat-OdessaUA . Ребята очень помогли с советами.
По поводу подключения тахометра, как я понял у всех по разному, у меня оказалось все просто, на родной катушке есть вход на который идет зеленый провод от коммутатора (на стандартной системе зажигания), к этому же входу подходит еще один провод, вроде черно-красный. Вот как раз черно-красный провод и есть для тахометра. Вот схема как подключил, опять же не ругайтесь, я не электрик:

Если машина сразу не завелась и/или чихает, попробуйте покрутить трамблер в разные стороны! Если же не заводится или зажигание слишком позднее, а в сторону раннего не позволяют повернуть трамблер, его собственные габариты, рекомендую поменять местами сигнальные (тобиш не +12в) провода на катушках и снова покрутить трамблер!
Отмечу, что желательно, чтобы коммутаторы были одной фирмы производителя. Мне лично очень понравились украинские коммутаторы ВТН.Кстати попались мне в руки русские коммутаторы ноунейм производителя с номером 76.3734, долго жить не приказали и этим же не понравились.

ВОПРОС НА ЗАСЫПКУ: СТОИТ ЛИ УВЕЛИЧИВАТЬ ЗАЗОР В СВЕЧАХ?
Ну вот в принципе и всё по двухконтурному зажиганию:)
Почему я выбрал катушки от змз406, а не допустим тазиковский модуль зажигания?
Была возможность взять подешевке это раз, во вторых у змз катушек искра лучше. Рекомендую ознакомится с этим видео ( всё от того же Евгения):

Спасибо за внимание! Подписывайся, комментируй, ставь лайку!
З.Ы. Кстати пока разбирал трамблер, подтянул пружинки на грузиках:) А еще я себе всю проводку сделал так, что в случае тотальной поломки двухконтурного, нужно лишь вынуть второй коммутатор, махнуть шторку на родную, переткнуть один провод и можно ездить на сток зажигании:) Проверял времени занимает от силы час, если уже на скилле.
З.З.Ы. ПРОВЕРЕНО ТОЛЬКО НА КАРБОВОМ МОТОРЕ, КАК ПОВЕДЕТ СЕБЯ НА МЕХ.ИНЖЕКТОРЕ ИЛИ МОНОВПРЫСКЕ НЕИЗВЕСТНО!

Эта интересная дороботка двигателя, может кому-то пригодится, надо просто немного повозиться, но зато потом ваша машина вас приятно удивит, вы сразу почувствуете стабильность в работе двигателя, расход бензина вас приятно удивит, набор скорости идет намного быстрее и легче, и много других плюсов.
Итак немного о разработке…
Плюсы:

заметно быстрее и легче идет набор скорости
двигатель стал работать заметно тише и ровнее
упали обороты хх
увеличен зазор свечей — 1 мм

Впереди зима посмотрим как поведет себя система…
Очень не просто теперь заменить датчик холла
возможны проблемы с опережением зажигания(заедание проводов в трамблере)

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

-жгут проводов зажигания от 2105 и от 2108
— сам датчик Холла
-Катушка зажигания 2111 с разъемом
-провода два метра (приблизительно для пайки)
-вольтные провода от 2111
-мечик 4 мм сверло 3,3 мм
-свечи с зазором 1 — 1,13 мм
Ну вот пора и начинать…
Доводим проводку до ума по нижеприведенной схеме…

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

У катушки 2111, плюс является центральным выводом, а масса в местах крепления -сзади, короче как возьмете в руки и посмотрите так вам всё будет ясно.

Проводов получается ну…не много, но и не мало…вот

на этом фото видно, что 90 градусов нет, но было решено пока всё оставить как есть, главное
что нигде ничего не задевает…

Ну вот и видео, а самое главное что все получилось спонтанно, ни к чему не готовились, так было немного времени, решили попробывать всё собрать, нашли 3 высоковольтных провода от инжектора и один старый нашли и изогнули (от восьмерки).

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

В таком положении приспособление находится до тех пор, пока не будет подан специальный сигнал. Есть и другие правила, не менее важные:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию.

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

А вот с трудностями можно столкнуться при работе на 7500 оборотов и больше.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой.

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

УАЗ 3962 ›
Бортжурнал ›
Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в»
Ждем выходных чтоб продолжить установку.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

Подводное зажигание на УАЗ своими руками

Схема нужно сказать гениальная. В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Они в свою очередь отправляются в коммутаторы, а далее в катушки зажигания, которые на каждую свечу имеют свой выход. Искра образовывается сразу для пары цилиндров по алгоритму 1,4 и 2,3. И при этом нет никакого бегунка. В самом трамблёре не имеет место быть высокое напряжение, а сама система достойно выполняет свои обязанности собственно под водой, в жару и в мороз.

Однако две вещи вам придётся изготовить самостоятельно: «бабочку» и пластину, на которой будут устанавливаться датчики. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

Принцип работы системы зажигания

Принцип действия состоит в следующем:

При запуске мотора в первую очередь вращается коленчатый вал.
Во время вращения распределяющий механизм образует сигналы напряжения, которые передаются на коммутирующее устройство. Последний предназначен для образования тока в первичной обмотке.
Когда происходит прерывание во вторичной обмотке, формируется ток повышенного напряжения. Этот ток поступает на основной контакт распределителя, откуда подается на свечи по высоковольтным кабелям.
Свечи зажигания подают искру для возгорания горючей смеси. Если обороты вращения коленвала увеличиваются, в работу вступает центробежный регулятор, которые корректирует угол опережения. Если меняется нагрузка на двигатель внутреннего сгорания, то корректировкой УОЗ занимается вакуумный регулятор.

Порядок зажигания

сначала искра поступает на первый цилиндр;
затем на цилиндр 2;
потом на четвертый цилиндр;
в завершение — на третий.

Артикул: БСЗ 54.000-01

Код для заказа: 172984

3 480 ₽ Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк

Производитель: МЗАТЭ-2 Получить информацию о товаре или оформить заказ вы можете по телефону 8-800-600-69-66.

Система зажигания ГАЗ бесконтактная ЗМЗ-402 комплект МЗАТЭ-2Артикул: БСЗ 54.000-01Код для заказа: 1729843 480 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

. При условии достаточного количества товара в момент заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Товар успешно добавлен в корзину

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Система зажигания состоит из следующих компонентов:

2. Распределитель-прерыватель искры (трамблер)

7. Добавочное сопротивление (в отдельных случаях)

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

Трамблер выполняет функцию распределения и прерывания зажигания УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный меняет угол зажигания УАЗ в зависимости от того, с какой частотой коленчатый вал или распределительный валик вращается.

Свечи зажигания бсз являются очень важным элементом. С их помощью в камере сгорания в цилиндрах воспламеняется рабочая смесь и дает хорошую искру для того, чтобы машина быстро завелась. Чаще всего используют свечи А12БС, которые невозможно разобрать, поэтому в случае неисправности нужно иметь в запасе новые, которые можно будет быстро и легко заменить.

Провода для высокого напряжения изготавливаются из провода ПВЛ-1. Они соединяют между собой катушку с распределителем, а распределитель со свечами. Свечи крепятся к центральному электроду при помощи специальных наконечников с резисторами.

buzz968

Коммутаторы для ТАЗ-2108, два штуки.

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Здравствуйте! Мы искренне рады видеть Вас на сайте нашего клуба! Скорее всего, вам близок и понятен стиль жизни НА ПОЛНОМ ПРИВОДЕ.

Здесь Вы можете познакомиться и пообщаться с людьми, которые разделяют и понимают Ваши стремления и увлечения.

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Руководство по настройке зажигания

Предлагаем ознакомиться с процессом настройки на примере бесконтактной СЗ своими руками:

Для начала нужно отключить зажигание и открыть капот. Найдите коленвал и выставьте его в такое положение, которое будет соответствовать моменту опережения в пять градусов. При выставлении коленчатого вала нужно добиться совпадения средней отметки, расположенной на шкиве, с отметкой на крышке блока. В таком положении на цилиндре под номером 1 окончится такт сжатия, это считается верхней мертвой точкой. Если трамблер не демонтирован с мотора, то верхнюю мертвую точно можно определить в результате демонтажа крышки трамблера.
Бегунок устройства необходимо выставить напротив внутреннего контакта, он подключен к высоковольтнику, идущему на свечу цилиндра 1. Если вы не знаете, как правильно выставить коленвал, то можно по-другому найти положение ВМТ. Для этого свечным ключом выкрутите свечу из первого цилиндра и демонтируйте ее, а технологическое отверстие закройте бумажной пробкой. Затем с помощью ключа покрутите коленвал. Когда из отверстия пойдет воздух, который вытолкнет пробку, это говорит о том, что цилиндр попал в ВМТ.
После этого вам понадобится ключ на 10, этим инструментом надо ослабить болт октан-корректора и выставить его шкалу на ноль, это примерно середина. Тем же ключом необходимо ослабить болт, который крепит пластину корректора. Далее, корпус распределителяющего механизма проворачивается до момента, пока не совпадут метки. В частности, имеются в виду отметка на статоре, а также красная метка на роторном механизме. При совмещении отметок распределитель нужно зафиксировать в этом положении и закрутить болт.
Перед регулировкой удостоверьтесь в том, что бегунок располагается напротив контакта цилиндра 1. В соответствии с порядком зажигания, убедитесь, что провода от трамблера правильно подключены к свечам.
Теперь надо проверить, правильно ли вы выполнили все действия, диагностика производится во время движения. Вам нужно прогреть автомобильный мотор до температуры около 80-90 градусов, сесть за руль и начать движение. Машину следует разогнать до скорости 60 км/час на третьей передаче, затем включить четвертую и резко нажать на газ. В результате вы услышите, как из-под капота стала раздаваться детонация, металлический стук, похожий на стучание клапанов. Детонация должна исчезнуть спустя 1-3 секунды после появления.
Если все произошло так, то УОЗ откорректирован верно. Если же детонация длится более трех секунд, то УОЗ выставлен слишком большой, тогда с помощью октан-корректора его надо уменьшит на одну метку. При полном отсутствии детонации желательно увеличить УОЗ. После дополнительной корректировки нужно еще раз произвести диагностику выполненных действий.

Фотогалерея «Самостоятельная корректировка УОЗ»

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

Она имеет загнутые концы – датчики расположены вертикально;
Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной
Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
Тщательно затяните все крепежные винты, чтобы устранить люфты.
Запустите двигатель.

Видео «Пошаговая инструкция по установке электронного зажигания на УАЗ»

Вкратце о том, как самостоятельно произвести установку электронной системы, вы можете узнать из ролика, опубликованного ниже (материал снят и обнародован каналом Auto Garage).

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1.

4. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2.

Отвернуть три винта 4 и снять статор 5

5. Отвернуть два винта 1 и снять вакуум-корректор 2.

6. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

7. Снять пружинное кольцо 1, подцепить отверткой, вынуть штифт 2 и снять муфту 3 привода распределителя.

8. Снять стопорную шайбу 1 и вынуть валик 2 распределителя с центральным регулятором

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

FakeHeader

Recommendations

Comments 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Проверенные схемы зажигания

Для большей наглядности можете воспользоваться этой схемой.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать двухконтурное зажигание

Система двухконтурного зажигания имеет свои положительные стороны и преимущества:

увеличение частоты оборотов КВ;
отсутствие центробежного ВВ распределителя напряжения;
улучшенное искрообразование;
напряжение на свечах увеличено до 22 кВ;
отсутствует резонансный контур;
максимальная частота КВ ДВС увеличена.

Двухконтурная система зажигания устанавливается на двигатели с карбюраторами. Благодаря этому и большом напряжении на свечах зажигания удается значительно сократить расход топлива.

Два коммутатора

Комплект двустороннего зажигания включает в себя:

Трамблер и 2 датчика Холла.
Две катушки зажигания.
Свечи зажигания.
Два коммутатора.
Для инжекторных моторов ВВ провода ТESLA.
Кронштейн для катушек, различные фишки для подключения, проводка.

И так, закупив все необходимое, можно приступать к переработке зажигания на своей машине, а точнее к ее улучшению.

Схема зажигания

Одноконтактная модель зажигания уже давно устарела, причем как в моральном, так и в техническом плане. Переоборудовав такую систему на двухконтактную, владелец автомобиля почувствует изменения сразу, забудет о ряде недостатков и получит множество преимуществ.

Чертеж

Итак, прежде чем перейти к установке, нужно хорошо отрегулировать зажигание. Далее порядок действий такой:

Снять крышку трамблера.
С катушки отключить высоковольтный провод.
Выставить направление резистора перпендикулярно двигателя с помощью стартера. После этой процедуры ни в коем случае нельзя включать стартер.
Обязательно сделать метку на двигателе так, чтобы она совпадала с серединой трамблера (на нем также метка).
Открутить крепления старого трамблера и снять его. Отключить провод, который идет от катушки к трамблеру.

Трамблер

Снять с нового трамблера крышку, вставить его в двигатель и подключить согласно сделанной метке, т.е. перпендикулярно двигателю.
С помощью гайки зафиксировать крепёжную вилку трамблера.
Надеть на новый трамблер крышку со всеми проводами.
Заменить новой старую катушку.
К новой катушке подключить штатные провода.

Устанавливаем коммутатор

Установить коммутатор. Прежде чем его установить, нужно отыскать место для него. Лучше всего подойдет площадка между левой фарой и бачком омывателя. Необходимо также просверлить 2 дырки и надежно закрепить коммутатор, а уже потом подключать его к системе.
Еще раз внимательно проверить согласно схем все провода и правильность их подключения.
Если все совпадает со схемой — можно пробовать заводить двигатель.

Зажигание установлено

Конечно, эта процедура не из легких, поскольку большая часть работы связана с электрической частью машины. Но соблюдая все правила и рекомендации каждому желающему под силу самостоятельно сделать двухконтурное зажигание для собственной машины.

Источник статьи: http://avtoehlektrika.ru/voprosy/dvuhkonturnoe-zazhiganie-na-uaz-svoimi-rukami-chertezhi.html

Двухконтурное зажигание на уаз своими руками чертежи

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Видео

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru

Recommendations

Comments 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

УАЗ 3962 › Бортжурнал › Зажигание

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Электронное зажигание своими руками: схемы, установка

облегчению запуска мотора в холодное время года;
более ровной работе двигателя;
уменьшению износа свечей.

Необходимые инструменты и детали

Для того чтобы установить электронное зажигание своими руками понадобятся:

ключ на «13» для снятия и установки прерывателя-распределителя;
крестовая отвертка для саморезов;
дрель и сверло по металлу;
саморезы;
ключ на «8» и ключ на «10» для снятия и установки катушки зажигания.

Кроме того, потребуется приобрести следующие детали бесконтактной системы:

датчик-распределитель («трамблер»);
коммутатор;
бесконтактная катушка;
свечи (для бесконтактной схемы зазор между электродами должен составлять 0,7 − 0,8 мм);
провода высокого напряжения.

Процесс установки

Порядок установки электронной системы своими руками:

Отсоединить «минусовую» клемму аккумулятора.
Снять крышку прерывателя-распределителя.
Отключить высоковольтный провод от катушки.
Понемногу вращая стартером, установить бегунок распределителя под углом 90° к блоку цилиндров двигателя.
На клапанной крышке маркером отметить положение прерывателя-распределителя. Это необходимо для того, чтобы при установке сохранить угол опережения зажигания.
Открутить гайку крепления прерывателя-распределителя и отсоединить центральный провод.
Снять старый распределитель.
Снять крышку с нового трамблера и установить его.
Закрепить новый распределитель гайкой.
Надеть крышку и подключить высоковольтные провода.
Установить бесконтактную катушку зажигания.
Подсоединить провода, как указано на схеме.
В подходящем месте под капотом высверлить два отверстия для крепления коммутатора.
Закрепить и подключить коммутатор.
Проверить соединения и произвести запуск двигателя. Если мотор не запускается, необходимо вручную слегка повернуть прерыватель-распределитель, чтобы оптимизировать опережение зажигания.

Регулировка

Вывернуть свечу первого цилиндра. Заткнуть пальцем свечное отверстие и проворачивать шкив коленчатого вала до тех пор, пока на палец не начнет давить воздух. Это сигнализирует о начале такта сжатия. Далее нужно повернуть прерыватель-распределитель в такое положение, чтобы его бегунок был направлен на первый цилиндр.
Прокрутить вал до совмещения метки на шкиве со второй меткой на передней крышке двигателя. Это будет означать, что опережение зажигания будет составлять 5°.
Снять центральный провод с крышки распределителя.
Включить зажигание.
Удерживая провод в руке и разместив или закрепив его над металлической поверхностью («массой»), повернуть бегунок по часовой стрелке до того момента, пока не проскочит искра.

Подведем итог

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Для работы понадобятся следующий набор инструментов и материалы:

Ключ на 8;
Ключ на 10;
Ключ на 13;
Крестообразная отвертка;
Два самореза;
Дрель со сверлом соответствующего саморезам диаметра;

Трамблер

Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого.

Катушка

Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Коммутатор

Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову.

Регулировка

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Принцип работы системы зажигания

Принцип действия состоит в следующем:

При запуске мотора в первую очередь вращается коленчатый вал.
Во время вращения распределяющий механизм образует сигналы напряжения, которые передаются на коммутирующее устройство. Последний предназначен для образования тока в первичной обмотке.
Когда происходит прерывание во вторичной обмотке, формируется ток повышенного напряжения. Этот ток поступает на основной контакт распределителя, откуда подается на свечи по высоковольтным кабелям.
Свечи зажигания подают искру для возгорания горючей смеси. Если обороты вращения коленвала увеличиваются, в работу вступает центробежный регулятор, которые корректирует угол опережения. Если меняется нагрузка на двигатель внутреннего сгорания, то корректировкой УОЗ занимается вакуумный регулятор.

Порядок зажигания

сначала искра поступает на первый цилиндр;
затем на цилиндр 2;
потом на четвертый цилиндр;
в завершение — на третий.

Источник статьи: http://garazhoff.ru/avtomotor/dvuhkontaktnoe-zazhiganie.html

Двухконтурное зажигание на уаз своими руками чертежи

Основные элементы 2-контурного зажигания

Такую шторку принято называть также 90х90.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;
1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	20	10
6000	27,78/1 градус	3,3336	1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	30	30
6000	27,78/1 градус	5	5

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

ГАЗ 31 1994, двигатель бензиновый 2.5 л., 100 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

ГАЗ 3102 Волга, 2008

ГАЗ 3102 Волга, 2003

ГАЗ 31029 Волга, 1996

ГАЗ 3102 Волга, 2006

Комментарии 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

buzz968

Коммутаторы для ТАЗ-2108, два штуки.

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

Схема, сего удовольствия перфекциониста выглядит вот так:

заметно быстрее и легче идет набор скорости
двигатель стал работать заметно тише и ровнее
упали обороты хх
увеличен зазор свечей — 1 мм

Впереди зима посмотрим как поведет себя система…
Очень не просто теперь заменить датчик холла
возможны проблемы с опережением зажигания(заедание проводов в трамблере)

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

Проводов получается ну…не много, но и не мало…вот

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

А вот с трудностями можно столкнуться при работе на 7500 оборотов и больше.

Проверенные схемы зажигания

Для большей наглядности можете воспользоваться этой схемой.

УАЗ 3962 ›
Бортжурнал ›
Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в»
Ждем выходных чтоб продолжить установку.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

Подводное зажигание на УАЗ своими руками

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

Принцип работы системы зажигания

Принцип действия состоит в следующем:

При запуске мотора в первую очередь вращается коленчатый вал.
Во время вращения распределяющий механизм образует сигналы напряжения, которые передаются на коммутирующее устройство. Последний предназначен для образования тока в первичной обмотке.
Когда происходит прерывание во вторичной обмотке, формируется ток повышенного напряжения. Этот ток поступает на основной контакт распределителя, откуда подается на свечи по высоковольтным кабелям.
Свечи зажигания подают искру для возгорания горючей смеси. Если обороты вращения коленвала увеличиваются, в работу вступает центробежный регулятор, которые корректирует угол опережения. Если меняется нагрузка на двигатель внутреннего сгорания, то корректировкой УОЗ занимается вакуумный регулятор.

Порядок зажигания

сначала искра поступает на первый цилиндр;
затем на цилиндр 2;
потом на четвертый цилиндр;
в завершение — на третий.

Артикул: БСЗ 54.000-01

Код для заказа: 172984

3 480 ₽ Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк

Производитель: МЗАТЭ-2 Получить информацию о товаре или оформить заказ вы можете по телефону 8-800-600-69-66.

Система зажигания ГАЗ бесконтактная ЗМЗ-402 комплект МЗАТЭ-2Артикул: БСЗ 54.000-01Код для заказа: 1729843 480 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

. При условии достаточного количества товара в момент заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Товар успешно добавлен в корзину

Элементы системы зажигания

Система зажигания состоит из следующих компонентов:

2. Распределитель-прерыватель искры (трамблер)

7. Добавочное сопротивление (в отдельных случаях)

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

Провода для высокого напряжения изготавливаются из провода ПВЛ-1. Они соединяют между собой катушку с распределителем, а распределитель со свечами. Свечи крепятся к центральному электроду при помощи специальных наконечников с резисторами.

buzz968

Коммутаторы для ТАЗ-2108, два штуки.

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Руководство по настройке зажигания

Предлагаем ознакомиться с процессом настройки на примере бесконтактной СЗ своими руками:

Для начала нужно отключить зажигание и открыть капот. Найдите коленвал и выставьте его в такое положение, которое будет соответствовать моменту опережения в пять градусов. При выставлении коленчатого вала нужно добиться совпадения средней отметки, расположенной на шкиве, с отметкой на крышке блока. В таком положении на цилиндре под номером 1 окончится такт сжатия, это считается верхней мертвой точкой. Если трамблер не демонтирован с мотора, то верхнюю мертвую точно можно определить в результате демонтажа крышки трамблера.
Бегунок устройства необходимо выставить напротив внутреннего контакта, он подключен к высоковольтнику, идущему на свечу цилиндра 1. Если вы не знаете, как правильно выставить коленвал, то можно по-другому найти положение ВМТ. Для этого свечным ключом выкрутите свечу из первого цилиндра и демонтируйте ее, а технологическое отверстие закройте бумажной пробкой. Затем с помощью ключа покрутите коленвал. Когда из отверстия пойдет воздух, который вытолкнет пробку, это говорит о том, что цилиндр попал в ВМТ.
После этого вам понадобится ключ на 10, этим инструментом надо ослабить болт октан-корректора и выставить его шкалу на ноль, это примерно середина. Тем же ключом необходимо ослабить болт, который крепит пластину корректора. Далее, корпус распределителяющего механизма проворачивается до момента, пока не совпадут метки. В частности, имеются в виду отметка на статоре, а также красная метка на роторном механизме. При совмещении отметок распределитель нужно зафиксировать в этом положении и закрутить болт.
Перед регулировкой удостоверьтесь в том, что бегунок располагается напротив контакта цилиндра 1. В соответствии с порядком зажигания, убедитесь, что провода от трамблера правильно подключены к свечам.
Теперь надо проверить, правильно ли вы выполнили все действия, диагностика производится во время движения. Вам нужно прогреть автомобильный мотор до температуры около 80-90 градусов, сесть за руль и начать движение. Машину следует разогнать до скорости 60 км/час на третьей передаче, затем включить четвертую и резко нажать на газ. В результате вы услышите, как из-под капота стала раздаваться детонация, металлический стук, похожий на стучание клапанов. Детонация должна исчезнуть спустя 1-3 секунды после появления.
Если все произошло так, то УОЗ откорректирован верно. Если же детонация длится более трех секунд, то УОЗ выставлен слишком большой, тогда с помощью октан-корректора его надо уменьшит на одну метку. При полном отсутствии детонации желательно увеличить УОЗ. После дополнительной корректировки нужно еще раз произвести диагностику выполненных действий.

Фотогалерея «Самостоятельная корректировка УОЗ»

Переделка

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

Она имеет загнутые концы – датчики расположены вертикально;
Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной
Вариант с ровной пластиной

Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
Тщательно затяните все крепежные винты, чтобы устранить люфты.
Запустите двигатель.

Видео «Пошаговая инструкция по установке электронного зажигания на УАЗ»

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1.

4. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2.

Отвернуть три винта 4 и снять статор 5

5. Отвернуть два винта 1 и снять вакуум-корректор 2.

6. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

7. Снять пружинное кольцо 1, подцепить отверткой, вынуть штифт 2 и снять муфту 3 привода распределителя.

8. Снять стопорную шайбу 1 и вынуть валик 2 распределителя с центральным регулятором

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

FakeHeader

Recommendations

Comments 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Проверенные схемы зажигания

Для большей наглядности можете воспользоваться этой схемой.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать двухконтурное зажигание

Система двухконтурного зажигания имеет свои положительные стороны и преимущества:

увеличение частоты оборотов КВ;
отсутствие центробежного ВВ распределителя напряжения;
улучшенное искрообразование;
напряжение на свечах увеличено до 22 кВ;
отсутствует резонансный контур;
максимальная частота КВ ДВС увеличена.

Два коммутатора

Комплект двустороннего зажигания включает в себя:

Трамблер и 2 датчика Холла.
Две катушки зажигания.
Свечи зажигания.
Два коммутатора.
Для инжекторных моторов ВВ провода ТESLA.
Кронштейн для катушек, различные фишки для подключения, проводка.

Схема зажигания

Чертеж

Итак, прежде чем перейти к установке, нужно хорошо отрегулировать зажигание. Далее порядок действий такой:

Снять крышку трамблера.
С катушки отключить высоковольтный провод.
Выставить направление резистора перпендикулярно двигателя с помощью стартера. После этой процедуры ни в коем случае нельзя включать стартер.
Обязательно сделать метку на двигателе так, чтобы она совпадала с серединой трамблера (на нем также метка).
Открутить крепления старого трамблера и снять его. Отключить провод, который идет от катушки к трамблеру.

Трамблер

Снять с нового трамблера крышку, вставить его в двигатель и подключить согласно сделанной метке, т.е. перпендикулярно двигателю.
С помощью гайки зафиксировать крепёжную вилку трамблера.
Надеть на новый трамблер крышку со всеми проводами.
Заменить новой старую катушку.
К новой катушке подключить штатные провода.

Устанавливаем коммутатор

Установить коммутатор. Прежде чем его установить, нужно отыскать место для него. Лучше всего подойдет площадка между левой фарой и бачком омывателя. Необходимо также просверлить 2 дырки и надежно закрепить коммутатор, а уже потом подключать его к системе.
Еще раз внимательно проверить согласно схем все провода и правильность их подключения.
Если все совпадает со схемой — можно пробовать заводить двигатель.

Зажигание установлено

Источник статьи: http://avtoehlektrika.ru/voprosy/dvuhkonturnoe-zazhiganie-na-uaz-svoimi-rukami-chertezhi.html

2 контурное зажигание уаз

Двухконтурное зажигание на УАЗ

УАЗ 3962 ›
Бортжурнал ›
Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в»
Ждем выходных чтоб продолжить установку.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

buzz968

Коммутаторы для ТАЗ-2108, два штуки.

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

Если коротко избавляет, от обычной масляной катушки зажигания, от крышки с бегунком и увеличивает мощность искры, тем самым улучшая сгорание топлива в цилиндрах. Ну и свечи теперь выдают искру не по известному всем порядку 1-3-4-2 , где циферки это номер цилиндра в котором происходит искрообразование, а по схеме сначала искра в 1-4 цилиндре одновременно, потом тоже самое, но в 2-3. Вреда или какой-либо неправильной работы двигателя от этого не последует.
Вот так выглядит банальная самая «простая» схема с двумя датчиками Холла:

Откуда я её достал? Интернеты ей кишат, об установке на ваген Там есть схема и попроще.
Вариант запила на гофлю от Евгения Травникова, в легком колхозном амбре:

Схема, сего удовольствия перфекциониста выглядит вот так:

Все тут хорошо, один ДХ, один коммутатор.
Но есть несколько, НО! Нужна своя шторка трамблера с углами 90\90\90\90. Тобиш 90 градусов шторка, 90 градусов пусто, 90 градусов шторка, 90 градусов пусто (на будущее всем смелым, идете к токарю со своей шторкой и обьясняете, что надо и обязательно, что бы металл магнитился, в деревянных от 300рэ до наглости токаря).

не ссы кяпитком, это не на гофлю шторка, эту картинку нежно стыбзил
Второе, «НО» , в нашей глуши например, продавцы с пеной у рта тебе будут твердить, что ты поехал умом раз ищешь, какойта там двухканальный коммутатор! Цитирую: «Вот стандартная проводка, на восьмерку, где тут седьмой контакт, мм? Все давным давно на инжекторе ездят!» Да, двухканальник можно заказать по интернету, но когда он выйдет из строя, нужно будет его опять заказывать и опять ждать когда он придет. И это будет хорошо если это случится не на дороге! (+ в сторону двух коммутаторов в том, что вероятность выхода из строя двух сразу КРАЙНЕ МАЛА! и если это случится на дороге, можно спокойно, дернув подсос доехать на двух цилиндрах — как ока).
И да, что бы вы не обь*бались с покупкой коммутатора, бывают и обычные коммутаторы семиконтактные где 7 контакт просто не припаян:) Для пущей уверенности запишите номера, того что вам надо:

Ну как бы на этом всё, но не тут то было, есть еще одна схема, правда она не опробована:) Её предоставил товарищ Kriegslok , по его заявлениям : «Из преимуществ — хорошая крутизна фронтов и стабильность по температуре.» и много всяких терминов которые мне не известны, так как я не электрик :

заметно быстрее и легче идет набор скорости
двигатель стал работать заметно тише и ровнее
упали обороты хх
увеличен зазор свечей — 1 мм

Впереди зима посмотрим как поведет себя система…
Очень не просто теперь заменить датчик холла
возможны проблемы с опережением зажигания(заедание проводов в трамблере)

В самом трамблере от восьмерки теряется много энергии, в соединениях проводов, в
крышке, в бегунке, а ведь это всё можно использовать только во благо повышая сгораемость автомобильного топлива. Здесь же напрочь отсутствует крышка и бегунок. Использовалась статья «Обойдемся без «бегунка»?» http://domavto.narod.ru/html/body_nenoaiu_ni_noaoexaneei_danidaa.html
Итак Что нам надо для такого зажигания:

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

Проводов получается ну…не много, но и не мало…вот

Здесь было сделано общим плюсовые провода и минус на коммутаторы. Да и ещё не забудьте кинуть «+» на
катушку. А вот дальше пойдет немного посложнее… надо второй датчик Холла прикрепить под углом 90 градус. На восьмерке это сделать сложнее, например чем на УАЗе или Волге.
Было сделано небольшое приспособление с тремя отверстиями, центральном, и от заводских креплений датчика холла, а потом просто повернем пластмассу на нужный нам угол и получается что нам и нужно.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

А вот с трудностями можно столкнуться при работе на 7500 оборотов и больше.

Проверенные схемы зажигания

Для большей наглядности можете воспользоваться этой схемой.

И еще один вариант схемы 2-х контурного зажигания.

Источник статьи: http://evrasia-today.ru/dvuhkonturnoe-zazhiganie-na-uaz/

Подводное зажигание на ниву своими руками

Что сделано: — Изменил крепежные отверстия под ДХ чтоб развернуть их наоборот магнитом к втулке, а датчиком наружу — Соответственно увеличился диаметр шторки

Первый собранный трамблер заработал идеально без каких либо проблем и был продан. Отзыва о эксплуатации не получал. В первый раз было точно так же и чтобы не наступить на те же грабли, было заказано 20 наборов со шторкой и собрано 14 трамблеров для проверки и статистики.

Затем 4 трамблера собрал на тех же Датчиках Холла, которые использовал при сборке первой неудачной конструкции. Специально их сохранил. Итог — все 4 трамблера т.е. все ДХ которые тогда не хотели работать -заработали! Что подтверждает зависимость работы датчика от его установки! Со следующими 5ю трамблерами не всё так хорошо пошло…Почему?! Читайте в отдельной теме

Немного о плюсах и минусах бабочки и шторки

+ Старая проверенная схема + Оба датчика можно поменять не снимая втулку с гайкой и капролоновое основание

— Больше подгонки при сборке. Не всегда но приходится подтачивать нижний торец втулки чтоб подогнать положение бабочки по высоте и она свободно проходила в Датчиках — Со временем в корпусе происходит износ опорного места вала и он садится, следовательно и бабочка будет осаживаться. Происходит не быстро и это теоретически. Практически у меня работает 7 лет без вмешательств. Пробег 9 тыс. км.

+ Проще, быстрее и удобнее собрать. Подточить придется только кпережные отверстия в самих датчиках и подогнать их чтоб шторка свободно проходила в них. Вертикальный люфт втулки тоже не требует особой регулировки или вобще не требует + не нужно точить втулку и выпиливать окна в крышке под выходы проводов наружу

— При замене Датчиков придется снимать шторку со втулкой. А при замене датчика отвечающего за 1-4 цилиндры еще и само основание с датчиками т.к. провод от него проходит под ним. — Из-за массивности больше боковая раскачка втулки на валу

Ну вот настало и у меня время переделок системы зажигания. Вдохновение пришло после прочтения данного поста: www.drive2.ru/l/528082516632929484/

Покупать готовый современный трамблер с датчиком Холла я отказался сразу, после прочтения отзывов — очень он слабенький и постоянно у всех трескается и лопается. Было решено собрать трамблер самому из Советского надежного чугунного трамблера.

Для этого у Александра мной был заказан набор деталей для переделки трамблера — «шторки». — www.drive2.ru/l/4805843/

Ну а далее путь мой лежал на ранок автозапчастей, где было приобретено все остальное, а именно:

1. Четырёхискровая (модуль) катушка зажигания. — 1 шт. (800р). 2. Датчик Холла — 2 шт (440р). 3. Коммутатор электронный — 2 шт (840р). 4. Жгут проводов БСЗ (ВАЗ 2109-09) — 2 шт. (300р). 5. Разъем для катушки зажигания — 1 шт (40р). ___________________________________ Итоговая сумма закупа — 2420 р.

Номера всего закупа можете увидеть на фото.

Ну вот и все. Теперь я жду посылку от Александра с набором деталей для переделки трамблера, после чего все это будет установлено на мой Танк.

Первые шаги при ремонте автомобиля. УАЗ подводное зажигание. Показано зажигание которое работает под водой для езды по бездорожью.

В этом клипе вы наглядно сможете посмотреть на систему подводного зажигания на автомобиле УАЗ. Для чего же оно необходимо и как сделать подводное зажигание на УАЗ? В виду различных погодных аспект, будь то дождь, снег, или же неудачных стечений событий (например, попадание в яму с водой) трамблер нашего авто заливается и двигаться дальше без помощи эвакуатора не получится. Поэтому, рассмотрим систему подводного зажигания.

Video о том как сделать подводное зажигание УАЗ

Первые шаги при ремонте автомобиля. УАЗ подводное зажигание. Показано зажигание которое работает под водой для езды по бездорожью.
В этом клипе вы наглядно сможете посмотреть на систему подводного зажигания на автомобиле УАЗ. Для чего же оно необходимо и как сделать подводное зажигание на УАЗ? В виду различных погодных аспект, будь то дождь, снег, или же неудачных стечений событий (например, попадание в яму с водой) трамблер нашего авто заливается и двигаться дальше без помощи эвакуатора не получится. Поэтому, рассмотрим систему подводного зажигания.

Побеседуем о неоспоримых плюсах. В обычном зажигании, будь-то контактное, или бесконтактное, в узле бегунок и крышка трамблера мы теряем фактически половину мощности искры. Почему так происходит? Потому, что меж контактом в крышке трамблера и бегунком есть малюсенькое расстояние, почему для его прохождения затрачивается большая часть нашей энергии. А при контактном зажигании еще плюс часть энергии затрачивается на кулачек.

В варианте подводного зажигания искра с катушки устремляется слету на свечу, при всем этом не теряет основную мощность, ну естественно если пренебречь сопротивление высоковольтных проводов, но тут утрата мощности незначительная, закрываем на нее глаза. Стоит отметить, что на большинстве машин забугорного производства на каждый цилиндр раздельно ставится катушка, которая располагается слету на свече, и утрата соответственно совсем малюсенькая.

Перечислим все комплектующие, которые понадобятся нам для сборки нашего устройства:

трамблер бесконтактного типа;

коммутаторы, в количестве 2-ух штук (от ваз 2108, ваз 2109);

датчики холла, в количестве 2-ух штук (от ваз 2108, ваз 2109);

модуль зажигания, имеющий три контакта (от ваз 2110);

разъемы на коммутаторы, в количестве 2-ух штук;

разъемы на датчики холла, в количестве 2-ух штук;

разъем идущий на модуль зажигания;

жгут, высоковольтных проводов (от ваз 2110)

Если посмотреть на модуль зажигания то один из контактов (допустим левый) идет на два левых вывода свечи, центральный идет на плюс со старой катушки, правый соответственно на вторую половину выводов второго коммутатора. Смотрите видео о том как сделать подводное зажигание УАЗ и вопросов будет еще меньше. А если Вам понадобился хоть какой ремонт УАЗ 469 своими руками, то на нашем портале вы сможете найти всю исчерпывающую информацию, включая видеоуроки от экспертов.

Ну что ж, когда все детали приобретены, находим схему зажигания, и по ней собираем наше подводное чудо.

Фортуны на дорогах и всех благ.

Подводное зажигание.

Сообщение Влад » 28 фев 2021, 23:17

Re: Подводное зажигание.

Сообщение Игорь » 06 мар 2021, 11:33

Re: Подводное зажигание.

Сообщение ЕГОРКА 469 » 06 мар 2021, 14:45

Re: Подводное зажигание.

Сообщение Влад » 06 мар 2021, 20:25

Re: Подводное зажигание.

Сообщение Влад » 06 мар 2021, 20:30

Re: Подводное зажигание.

Сообщение Никола » 06 мар 2021, 23:00

Re: Подводное зажигание.

Сообщение Никола » 06 мар 2021, 23:12

Еще очень при очень важный момент, как делать прерыватель сигнала в датчика холла, когда я делал пропеллером (Рисунок 1) зажигание работало но сбивалось начинало чихать и т.п. дело в том что в что шток в трамблере очень сильно ходит верх вниз и соответственно все сбивается, но я не отказался от этого зажигания и переделал прерыватель сделал его буквой П (Рисунок 2)

Подводное зажигание на уаз своими руками чертежи

Ну вот наконец то закончилась учеба, и настала время пропадать в гараже. Все деталюшки куплены, осталось все собрать и поставить на машину.

Выкинул лишнее с трамблера

подложил пластинки (обведены красным), чтоб подшипник не вылетел из основания, а то пешком заходил туда. ь

Далее взял пластину под номером 24.

Вобще эта пластина не обязательна, но я поставил ее, чтобы прижать ей ножку Вакуумного корректора

Вырезал в ней проемы под гайки крепления ДХ

Нарезал детальки крепления шторки. Вобщем взял старый бегунок с контактного трамблера, прикинул высоту на котором должна быть шторка и отрезал от бегунка кольцо(1) на которое шторка и будет ложиться, а оставшуюся верхнюю часть бегунка обработал, подогнав все по месту (2)

Ну и установил все это дело в трамблер. (на всякий случай, намазал все гайки и болтики герметиком, чтоб от вибрации не откручивались)

Штекеры не стал врезать в крышку, а просто прикрутил их сверху.

И когда вчера окончательно собрал трамблер, практически «держа все на руках» решил сделать пробный запуск… Волнующий все же был момент истины…а заработает ли?! В таком легком напряжении сел за руль.поворачиваю ключ зажигания.и вауля! Завелся! Только глох на ХХ, крутанул немного трамблер, все ок! работает.

А Сегодня уже закрепил все, чтоб можно было ездить.

Коммутаторы скрутил друг над другом, положив между ними резиновую прокладку. Правда вот думаю не оплавится ли она., так то они нагреваются не слабо

Прикрутил их в салоне, на опору рулевой колонки

Крепить катушки зажигания на крышку клапанов что-то не хотелось, зато приглянулось место где крепилась старая бобина.

Ну в общем вот так это выглядит под капотом ь

За проводку не ругайте, как гофру куплю аккуратнее ее упакую)

И естественно выехал проверить обновку. Сначала был провал при резком нажатии газа и машина клевала носом, повернул еще трамблер. Провал пропал, теперь прет как танк :=)

Основные элементы 2-контурного зажигания

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Схема электропроводки УАЗ 31514 для переделки зажигания

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

На фото УАЗ 31514- надежный вездеход для многих целей

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

Двигатель начинает устойчиво работать на всех режимах;
Улучшается пуск «на холодную»;
Нормализуется расход топлива;
Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Преимущества 2-контурного зажигания и особенности

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор.

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

Двух коммутаторов;
Двух датчиков Холла;
Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется проверенная схема электропроводки УАЗ.

Характеристики 417 двигатель УАЗ

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт.)	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трассасмесьгород (л/сотню)	8,410,614,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л.)	10,7

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

Она имеет загнутые концы – датчики расположены вертикально;
Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Вариант УМЗ 4216 с раздельными катушками от 406 мотора. Главное — не перепутать местами низковольтные провода управления катушками. Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Инструкция по установке и настройке зажигания на УАЗ

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка системы зажигания (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Система зажигания УАЗ 469

катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.

Описание СЗ на УАЗ

Принцип работы СЗ

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

УАЗ 3962 › Бортжурнал › Зажигание

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
Нормализуется расход горючего, в противном случае он может быть повышенным.
Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri V >Инструкция по установке

Как правильно настроить электронное устройство:

Для начала следует демонтировать крышку трамблера и ротор. Сделав это, нужно произвести диагностику состояния, а также величины зазора между контактами устройства. Если есть необходимость, зазор можно отрегулировать. Когда вы убедитесь в том, что состояние элементов и зазор нормальный, ротор можно поставить на место.
Далее, при помощи свечного ключа необходимо выкрутить свечу первого цилиндра. Сделав это, закройте пальцем отверстие этой свечи и проверните коленвал силового агрегата, для этого воспользуйтесь пусковой рукояткой. Поворачивайте вал до того момента, пока палец, которым вы заткнули свечное отверстие, не будет выталкивать воздухом. Этот момент называется временем начала хода сжатия в первом цилиндре.
Продолжайте проворачивать коленвал мотора, делайте это осторожно и до того момента, пока отверстие на шкиве со штифтом на крышке распределительных шестеренок не совпадут. Убедитесь в том, чтобы ротор был расположен против внутреннего контакта крышки, который подключен к высоковольтному проводку, идущего на первую свечу.
После выполнения этих действия проверните пластину октан-корректора с трамблером авто таким образом, чтобы метка совпала со средней отметкой на шкале, которая имеется на пластине.
Далее, необходимо легонько повернуть корпус распределительного механизма против часовой стрелки. Делайте это до того момента, пока контакты трамблера не замкнутся.
Затем необходимо подключить контрольную лампочку с патроном — один ее конец соединяется с выводом низкого напряжения трамблера, а второй — с массой автомобиля. Подключить лампочку можно к кузову транспортного средства.
Теперь следует включить зажигание и аккуратно провернуть корпус трамблера, только сейчас — по часовой стрелке. Поворачивайте корпус до того момента, пока не загорится лампочка, после этого вращение устройства можно остановить. Если лампочка не начала гореть, то попробуйте повторить эти действия.
Далее, можно затянуть крепежный болт, который фиксирует корпус распределительного узла от произвольного поворачивания. Установите на место крышку, а также центральный кабель. На завершающем этапе регулировки следует произвести диагностику правильности подключения высоковольтников к свечам зажигания, начинайте с первого цилиндра. В данном случае важно соблюдать порядок подключения, он должен быть таким — сначала первый, затем второй, четвертый, и только после этого — третий. Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Источник статьи: http://avto-layn.ru/drugoj/podvodnoe-zazhiganie-na-uaz.html

Двухконтурное зажигание на уаз своими руками чертежи

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

FakeHeader

Recommendations

Comments 42

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

Хорошая проводка, соответствующая новому зажиганию.
Различные типы креплений.
Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

Увеличение максимальной частоты КВ ДВС.
Отсутствие резонансного контура.
Увеличение напряжения на свечах до 22 кВ.
Улучшение искрообразования.
Отсутствие распределителя напряжения центробежного типа.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
После этого переходят к укладке новой проводки.
Первой устанавливается новая высоковольтная катушка.
Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Получаем следующие итоги после расчётов из стандартной математики:

При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Проверенные схемы зажигания

Для большей наглядности можете воспользоваться этой схемой.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать двухконтурное зажигание

Система двухконтурного зажигания имеет свои положительные стороны и преимущества:

увеличение частоты оборотов КВ;
отсутствие центробежного ВВ распределителя напряжения;
улучшенное искрообразование;
напряжение на свечах увеличено до 22 кВ;
отсутствует резонансный контур;
максимальная частота КВ ДВС увеличена.

Два коммутатора

Комплект двустороннего зажигания включает в себя:

Трамблер и 2 датчика Холла.
Две катушки зажигания.
Свечи зажигания.
Два коммутатора.
Для инжекторных моторов ВВ провода ТESLA.
Кронштейн для катушек, различные фишки для подключения, проводка.

Схема зажигания

Чертеж

Итак, прежде чем перейти к установке, нужно хорошо отрегулировать зажигание. Далее порядок действий такой:

Снять крышку трамблера.
С катушки отключить высоковольтный провод.
Выставить направление резистора перпендикулярно двигателя с помощью стартера. После этой процедуры ни в коем случае нельзя включать стартер.
Обязательно сделать метку на двигателе так, чтобы она совпадала с серединой трамблера (на нем также метка).
Открутить крепления старого трамблера и снять его. Отключить провод, который идет от катушки к трамблеру.

Трамблер

Снять с нового трамблера крышку, вставить его в двигатель и подключить согласно сделанной метке, т.е. перпендикулярно двигателю.
С помощью гайки зафиксировать крепёжную вилку трамблера.
Надеть на новый трамблер крышку со всеми проводами.
Заменить новой старую катушку.
К новой катушке подключить штатные провода.

Устанавливаем коммутатор

Установить коммутатор. Прежде чем его установить, нужно отыскать место для него. Лучше всего подойдет площадка между левой фарой и бачком омывателя. Необходимо также просверлить 2 дырки и надежно закрепить коммутатор, а уже потом подключать его к системе.
Еще раз внимательно проверить согласно схем все провода и правильность их подключения.
Если все совпадает со схемой — можно пробовать заводить двигатель.

Зажигание установлено

Видео

Источник статьи: http://stroy-dvorik.ru/navesnoe-oborudovanie/dvuhkonturnoe-zazhiganie-na-uaz-svoimi-rukami-chertezhi.html

Двухконтурное зажигание на уаз своими руками чертежи

Двухконтурное зажигание

Только у нас в наличии и на заказ, двухконтурное зажигание на двух или одном датчиках Холла для: ВАЗ классика, Нива, ВАЗ 2108-10, ГАЗ, УАЗ, ЗАЗ, Луаз, Москвич 407, 408, 412, 2141.
Показать полностью… Так же ИНОМАРКИ с механическим распределителем искры. Ещё его называют двух канальным, на двух коммутаторах, подводное зажигание, Божья искра :).

Работает сие чудо инженерной мысли от двух комутаторов на инжекторном модуле зажигания ( можно сделать на волговских катушках).
Простота конструкции и неубиваемость, мощное искро-образование, уверенный пуск в холодную погоду. Герметичные современные разъёмы. Не каких механических потерь и разнощиков искры, постоянно подгоревших контактов. Отсутствует крышка и бегунок трамблёра. Стабильный холостой ход !
Уменьшается расход бензина за счёт меньшего, стабильного холостого хода, отсутствия пропусков в зажигании, большой энерго-ёмкости системы.
Первый установочный комплект отработал 5 лет без нариканий и поломок.

Записи сообщества

Поиск

Двухконтурное зажигание запись закреплена

Комплект двух канального зажигания под 1 д. Холла только под заказ.

Классика только под заказ

Осталось в наличии :
УАЗ, Газ, Заз, Москвич 2 комплекта.
Проводка под 2 д. Холла 30 комплектов.
Планшайба под 2 д. Холла 10 шт

Двухконтурное зажигание запись закреплена

Изучаем спрос.
Электронный модуль управления на 2 канала ЭМУ-2К на 4 цилиндра.
Первый, опытный, рабочий образец.
Полностью электронный аналог двухконтурный системы зажигания !
В него входит
Показать полностью…
1. Четыре отдельных коммутатора.
2. Делитель и формирователь сигнала д. Холла на 2.
3. Генератор импульсов.
4. Сумматор для тахометра ВАЗ 2106.
5. Защита от переполюсовки.
6. Стабилизатор питания.
Возможно изготовить ЭМУ на 5, 6, 8 цилиндров.

ЭМУ-2К это низковольтный электронный трамблёр. Предназначен для работы, как с внешними коммутаторами так и с встроенными в ЭМУ-2К и непосредственно с внешними катушками или модулем зажигания ( две 406 катушки ГАЗ, модуль зажигания ваз 2114 ).
Напряжение питания 9-19 вольт.
ЭМУ-2К работает со стандартным заводским д. Холла, с сигналом блока управления и индуктивным датчиком.
Входной сигнал берётся со стандартного д. Холла трамблёра БСЗ. Неразбирая и ничего непеределывая. Потключается стандартным разъёмом к д. Холла напрямую.
Есть три варианта выхода сигнала с ЭМУ-2К на катушки зажигания.
1. Потключение к внешней двухконтурной проводке системы зажигания. С использованием внешних стандартных коммутаторов ваз 2108.
2. Параллельное потключение к двум разным парам (левым и правым) ВСТРОЕННЫХ коммутаторов в ЭМУ-2К (для разделения межу ними и уменьшения нагрузки). Дальше к катушкам или модулю зажигания.
3. Потключение к каждому отдельно ВСТРОЕННОМУ коммутатору дальше на индивидуальную катушку на каждый цилиндр.
Как работает?
Вход ЭМУ-2К потключаем напрямую к трамблёру или управляющему блоку. ЭМУ-2К делит входящий сигнал на 2 ( пропускает каждый второй сигнал) и формирует импульс управления для коммутаторов. Таким образом получается двухканальная система зажигания. Ненужной ничего переделывать, перетачивать и изобретать ! ЭМУ-2К заменяет это всё сабой ! Малые габариты, размеры платы 75*85 мм + дополнительные плюшки функционала !
Встроенный генератор импульсов выполняет 1. Функция внутреннего теста работоспособности ЭМУ-2К.
2. Можно просушить свечи невыкручивая их, если залило бензином.
3.Функция аварийного зажигания.

Стандартная комплектация ЭМУ-2К без проводки потключения, радиатора коммутаторов и корпуса коробки.
Проводка потключения отдельно по вашим размерам и желаниям.
Радиаторы и корпус коробки пока на стадии разработки.
Схема подключения и инструкции прилогаются.
Если есть вопросы пишите, звоните.

Самая первая тема «Все о зажигании» набрала 104 000 просмотров и почила в бозе при глюке сервера, по причине перенаселенности. Продолжение. Велком.

Бесконечные вопросы о системах зажигания то и дело всплывают на УАЗБУКЕ. Я взял на себя труд свести ВСЕ ВОЗМОЖНЫЕ В ПРИРОДЕ схемы зажигания с трамблером в один материал и проиллюстрировать картинками. И так:

1. Классическая УАЗовская схема бесконтактного зажигания с коммутатором 13.3734 и вариатором:

У УАЗовского вариатора сопротивление между «C» и «К» равно 0,52 Ом, а между «+» и «C» оно 0,71 Ом. Все провода которые вы найдете у себя под капотом идущие к микропереключателю на карбюраторе, к клапану принудительного холостого хода ЭПХХ и коммутатору, помимо изображенных на схеме, можно отрезать и выкинуть. Все равно этот ЭПХХ не у кого не работает.

2. Следующая разновидность бесконтактной системы зажигания, без вариатора, с коммутатором 131.3734, который сам умеет ограничивать ток через катушку:

Можно просто поставить 131ый коммутатор, выкинуть вариатор, соединить по схеме и больше ничего не трогать. А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Тогда у вас жгут, идущий в салон, исчезнет и существенно повыситься надежность.

Примечание к первым двум схемам.

По ГОСТу выводы катушки маркируются:

«К» — вывод конца обмотки низкого напряжения
«Б+» или «+12в» — совмещенный вывод обмоток.

Как видно на схеме, родной от УАЗа, сама катушка именно так и нарисована, совмещенный вывод на «КЗ» коммутатора. Действительно, странно, что плюс подается на «К», а не на «+12в», но конструкторам виднее. Я пробовал подключать наоборот, разницы не заметил. Но все же лучше делать по инструкции. Вдруг в этом есть какой-то тайный смысл, который мы просто не понимаем?

3. Королева схем бесконтактного зажигания — система с трамблером АТЭ-2 с датчиком холла, коммутатором от ВАЗ-2108 и катушкой от 2108. Коммутатор опять же лучше поставить под капот на место вариатора, а все лишние провода выкинуть.

Диагностика такой БСЗ с датчиком Холла.

Первым делом включаем зажигание и тестером проверяем наличие +12 вольт на выводе «+Б» катушки. Если питания нет — ищем почему, это уже неисправность не зажигания, а проводки. Если нужно просто доехать, то кидаем «соплю» с плюса АКБ на «+Б» и заводимся. Если питание есть, то проделываем следующее:

Проверка катушки:
1. Меряем сопротивление между «Б+» и «К», должно быть 0,4 — 0,8 Ома, в зависимости от типа катушки.
2. Меряем сопротивление между «Б+» и высоковольтным выводом, должно быть от 4,5 до 12 кОм в зависимости от типа катушки.
3. Меряем сопротивление между любым из контактов и массой — не должно быть никакого сопртивления.
Если есть существенные отклонения в параметрах, обрыв или короткое замыкание — катушка дохлая.

Проверка датчика Холла и коммутатора:
1. Включив зажигание снимаем разъем с датчика Холла и меряем напряжение между крайними контактами, проверяем питание датчика. Если питание есть, переходишь к следующему пункту, воткнув разъем обратно, нет — меняем коммутатор, он дохлый.
2. Ставим тестер на измерение вольтажа (лучше тестер со стрелочкой, она будет отклоняться рывками, цифровые тестеры иногда «тормозят») и подключаем его, не отключая коммутатора и проколов изоляцию концами щупов, к 6 и 3 контактам коммутатора. Крутим стартером. Тестер должен показывать импульсы от 0,4 вольт до, не менее, чем 9 вольт. Импульсы есть — меняем коммутатор. Нет импульсов — меняем датчик Холла.

Если у кого-то лопнула пластина октан-корректора, которой крепится трамблер, то Skdingo придумал оригинальный способ решения проблемы: http://forum.uazbuka.ru/showpost.php. 1&postcount=17

ВНИМАНИЕ! Где можно купить трамблер АТЭ-2:

Добавление от 23 ноября 2010 года: магазин «УазПотребСоюз», директором которого является широко известный в уазоводческих кругах уважаемый тов. plakatrock. Адрес: г.Москва, Дмитровское шоссе, д. 107, стр. 13, офис 19, тел./факс: 8 (495) 741-47-89, 8 (926) 287-56-98, mail: uaz-ups@mail.ru, тема магазина на УАЗБУКЕ http://www.forum.uazbuka.ru/showthread.php?t=88547 , ну и вообще, не только трамблеры, но и любые запчасти.

Добавление от 18 марта 2010 года: По информации ded_mad купить трамблер с ДХ можно по адресу: г.Москва, ТК «Южный порт», ракушка №55, тел: 8 (916) 073 15 67 Сергей.

4. Контактная с вариатором. Древняя как г..но мамонта контактная схема зажигания самых старых УАЗов, с «москвичевской» катушкой Б-115 и добавочным сопротивлением, установленным прямо на катушке. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Еще бывает, что подключается не к промежуточному, а втягивающему реле стартера на спецовый вывод. Будьте внимательны. Смысл такого конструкторского решения в том, что в момент кручения стартером «+12в» подается на катушку минуя добавочное сопротивление, что компенсирует падение напряжения бортсети в момент работы стартера и облегчается запуск двигателя, говоря простым языком искра не слабеет.

5. Контактная «а-ля ВАЗ». Если Вы суровый минималист и все системы зажигания кажутся Вам слишком сложными и изобилующими ненужными деталями и проводами — это то что Вам нужно. Схема с контактным трамблером и катушкой от «Жигулей». Катушка — для контактной системы зажигания!

ПРИ МОНТАЖЕ НЕ ДОВЕРЯЙТЕ ЦВЕТАМ ПРОВОДОВ В ЖГУТАХ. Прозванивайте их тестером. Жгуты счас вяжут как попало и цвета часто не соответствуют правильным!

Порядок работы цилиндров 1-2-4-3, бегунок крутиться ПРОТИВ часовой стрелки, если смотреть на трамблер сверху, 1 вывод трамблера отмечен цифрой на его крышке. Это значит что 1ый вывод трамблера соединяется со свечей 1ого цилиндра, 2ой вывод со свечей 2ого цилиндра, 3 вывод трамблера со свечей 4ого цилиндра и 4 вывод трамблера соединяется со свечей 3его цилиндра. Отсчет идет от 1ого вывода трамблера против часовой стрелки, по ходу бегунка.

Заводская методика проверки правильности установки момента зажигания на автомобилях УАЗ и регулировка УОЗ:
«. Двигаясь на прямой передаче (4ая передача в КПП, понижайка выключена) по ровному участку дороги, резко нажмите на педаль акселератора (педаль газа). Автомобиль должен начать набирать скорость, а в двигателе будут явно слышны детонационные стуки (по ошибке часто называемые «звоном пальцев»). При достижении скорости около 60 км/час детонационные стуки должны исчезнуть, что будет свидетельствовать о правильно установленном моменте зажигания. Если детонация не начинается на 40 км/час (позднее зажигание), либо не прекращается на 60 км/час (раннее зажигание), отрегулируйте УОЗ, поворочивая трамблер в +/- на одно/несколько делений на пластине октан-корректора (то, чем трамблер прикручен к двигателю, пластинка с прорезью) . «. Примечание: комментарии в скобочках мои, а то некоторым сухой технический язык камасутры не понятен.

Не стробоскопами, не тестерами, не неонками, не прочими извращениями, ничем невозможно правильно выставить УОЗ, только по заводской методике! Потому что без нагрузки, на неподвижном автомобиле, из работы исключены находящиеся в трамблере вакуумный и энерционный корректоры УОЗ, которые включаются в работу, когда автомобиль находится в движении и двигатель нагружен. Часто ленящиеся читать камасутру и думать головой люди задают вопрос: «А зачем тогда метка на шкиве коленвала, если не для стробоскопа?». Отвечаю: Метка на шкиве нужна для ЧЕРНОВОЙ установки момента зажигания, например, при сборке двигателя после капиталки или замены трамблера. ТОЧНАЯ регулировка выполняется ИСКЛЮЧИТЕЛЬНО по методике изложенной выше.

Краткие характеристики катушек зажигания.

При поиске неисправностей в системах зажигания, можно путем измерения сопротивления обмоток производить диагностику катушек. Ну, и ознакомившись с этой таблицей, возможно самому давать ответ на вопросы типа: «Можно ли вместо катушки от Жигулей использовать катушку от ЗИЛа».

ВНИМАНИЕ! По информации SergeyTambov в магазинах появились «кооперативные» катушки Б-116 с сопротивлением вторичной обмотки 9,0 кОм (+ или — 0,5 кОм), при сопротивлении первичной около 0,8 ом. Похоже, что их делают на базе контактных Жигулевский катушек Б-117. Естественно, искра таких катушек в два раза слабее «оригинальной» катушки. Имейте это ввиду.

Правильное соединение вакуумных трубок на карбюраторе К-151 для выбрасывания системы ЭПХХ:

Для любителей экзотики и тех, кто любит всяческое резервирование, живя по принципу «запас карман не тянет», для бесконтактных систем зажигания появилась новинка — двойной дублированый коммутатор. Представляет собой два независимых коммутатора в одном корпусе. При сдыхании половинки коммутатора, перекручиваем проводки на другую часть и с песней едем дальше. Двойные коммутаторы выпускаются для всех систем: с вариатором, без вариатора и с датчиком Холла. Они, естественно, не взаимозаменяемы. Цена всего на 20% больше, чем за простой коммутатор. В Южном Порту МСК простой 131ый коммутатор стоит 280 рублей, а дублированный — 350 целковых. На фотке изделия ЗАО «Энергомаш»:

Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Гвоздь в крышку гроба «Силычей». Стоит комплект всего 480 рублей. Чисто коммутатор — 370 рублей. Установив такую штуку можно забыть о раннем/позднем зажигании и кручении трамбера под бензин. Точно такой же датчик детонации используется в инжекторных системах на УМЗ-421, так что все предположения что «двигатель УАЗа шумный и работать будет плохо» несостоятельны. Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. В комплекте находится клемма, которая вставляется в пустое гнездо колодки обычного жгута и к ней подключается сигнальный провод датчика. Второй провод ДД подключается к «массе», обязательно возле коммутатора.

Модераторам просьба прилепить эту тему наверх в разделе. Это избавит посетителей сайта от необходимости долго и мучительно искать и сравнивать схемы.

Новости:

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Источник статьи: http://automotocity.com/avtovaz/dvuhkonturnoe-zazhiganie-na-uaz-svoimi-rukami.html

2 контурное зажигание уаз

Двухконтурное зажигание с одним датчиком холла: особенности системы и установка

Основные элементы 2-контурного зажигания

Преимущества 2-контурного зажигания и особенности

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Установка 2-контурного зажигания

Схема зажигания уаз 469 контактное

Установка момента зажигания УАЗ-3151

УАЗ 3962 › Бортжурнал › Зажигание

Система зажигания УАЗ 469

Как правильно выставить зажигание

Схема зажигания

Контактного

Безконтактного

Электронного

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Зачем выставлять зажигание

Какие бывают системы зажигания на УАЗ 469

Регулировка зажигания УАЗ

Подводное зажигание УАЗ схема

Инструкция по установке и настройке зажигания на УАЗ

Описание СЗ на УАЗ

Принцип работы СЗ

Установка привода трамблера УАЗ 417: порядок и схема зажигания, регулировка и настройка замка

Принцип работы СЗ

Как правильно выставить?

Обзор СЗ на знаменитых УАЗах

Принцип работы СЗ

Какие бывают виды СЗ?

Двухконтурное зажигание на уаз своими руками чертежи

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Видео

Recommendations

Comments 42

УАЗ 3962 › Бортжурнал › Зажигание

Преимущества двухконтурного зажигания

Электронное зажигание своими руками: схемы, установка

Необходимые инструменты и детали

Процесс установки

Регулировка

Подведем итог

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Трамблер

Катушка

Коммутатор

Регулировка

Принцип работы системы зажигания

Порядок зажигания

Двухконтурное зажигание на уаз своими руками чертежи

Основные элементы 2-контурного зажигания

Преимущества 2-контурного зажигания и особенности

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Установка 2-контурного зажигания

ГАЗ 31 1994, двигатель бензиновый 2.5 л., 100 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

ГАЗ 3102 Волга, 2008

ГАЗ 3102 Волга, 2003

ГАЗ 31029 Волга, 1996

ГАЗ 3102 Волга, 2006

Комментарии 42

buzz968

Volkswagen Golf 1.8 PL на Январе › Бортжурнал › Двухконтурное зажигание на одном ДХ и двух коммутаторах

Устанавливаем двухконтурное зажигание

Об особенностях двухконтурного зажигания

Проверенные схемы зажигания

УАЗ 3962 › Бортжурнал › Зажигание

Подводное зажигание на УАЗ своими руками

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Принцип работы системы зажигания

Порядок зажигания

Артикул: БСЗ 54.000-01

Код для заказа: 172984

Элементы системы зажигания

Устройство катушки

buzz968

Преимущества двухконтурного зажигания

Схема электропроводки Газель 402 двигатель: замена своими руками

Руководство по настройке зажигания

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

УАЗ 3962 ›
Бортжурнал ›
Зажигание

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

УАЗ 3962 ›
Бортжурнал ›
Зажигание
