двух контурное зажигание на ниву 21213. часть 1, сборка.

всем привет.
речь пойдет про зажигание. для стабильной работы карбового двигателя является одной из его составляющих. их существует несколько вариантов. контактное и бесконтактное.
и так имеем. бесконтактное зажигание нива 21213 СТОК. работает через распределитель с одним датчиком холла (трамблер), 1 катушку зажигания и 1 электронный коммутатор. вся эта система пришла на смену контактного зажигания. БСЗ имеет ряд преимуществ и ряд недостатков. работой своей сток БСЗ меня устраивала, но хотелось чего то лучше (на крышке трамблера 2 раза прогорали контакты толи из-за попадания воды, толи детали такие сейчас)
в общем покурив форумы и инет, пришел к переделке БСЗ сток в БСЗ с 2-мя датчиками холла без распределителя зажигания (крышка траблера, сам трамблер остается)
понадобиться следующее
1. 2 датчика холла 240р
2. 2 коммутатора 500р
3. 2 пучка проводов БСЗ 2107-нива 21213 280р
4. план-шайба (изготовить у токоря по чертежу) 500р
5. старый траблер для БСЗ снял со старого двигателя
6. 2 винтика с шайбами на 4 мм. (такие же, как на сток датчике холла) нашел в гараже, подпилил длину по месту

берем трамблер и полностью его разбираем.

берем 2 новых датчика холла и подгоняем на новую шайбу, чтоб оба уместились и не мешали друг другу. я подрезал кусачками пластик и все встало.

далее нам нужен подшипник с запресованной шайбой для датчика холла. эту шайбу нужно снять. подшипник промыть от старой смазки, продуть и просушить. набить новой смазкой и собрать на новую шайбу под 2 датчика. развальцовывать не нужно, шайба встала под прессом.

новую шайбу пришлось подточить болгаркой, чтоб все уместилось и встало на траблере. фоток не делал, т.к. постоянно собирал и разбирал начинку трамблера для примерки деталей.

далее нужен шток со шторками. дорабатываем

все на этом с начинкой. теперь нужна крышка. делаем из старой пробитой крышки. нашел в углу мусорки (ладно не успел выкинуть, пригодилась)

провода от датчиков вывел практически в штатные места
готовый вариант!

Источник статьи: http://www.drive2.ru/l/469948588093342291/

Путь к совершенству или Двухконтурная система зажигания. Часть 2. Продолжение.

Для правильной работы трамблера в двухконтурной системе зажигания необходимо удалить на шторке два из четырех экранов датчика Холла, но перед этим необходимо произвести проверку на синхронность подачи искры, т.е. проверку правильности выставленного угла в 90 градусов между датчиками Холла.
Собираем схему проверки: аккумуляторная батарея, две катушки зажигания «ЗМЗ-406», два коммутатора, высоковольтные провода и четыре свечи зажигания.

Сперва синхронность подачи искры проверяем «на глаз» и при необходимости корректируем положение датчиков.
Затем снимает на видео, загружаем видео в видео-редактор и покадрово смотрим на срабатывание.

Видео мной было снято на смартфон с частотой 14 кадров с секунду, именно с такой точностью проверена синхронность подачи искры.

Выставив как можно точно угол положение датчиков Холла, отрезаем с помощью УШМ две шторки, размещенные напротив друг друга.

Все собираем и снова смотрим!

«Суммарный угол опережения складывается из трёх величин — начальный угол опережения зажигания плюс дополнительное опережения, создаваемое центробежным регулятором, плюс доп. опережения от «вакуум-корректора». Суммарный угол может достигать 30 градусов, в зависимости от режима работы двигателя, его модели и характеристик трамблёра.»

Уменьшаем суммарный угол опережения зажигания для более «правильной» работы ДВС в различных режимах работы!
За счет установленных более жестких пружинок грузиков от ВАЗ-2108 (серебристых), выполнена корректировка угла опережения зажигания, создаваемое центробежным регулятором в сторону более высоких оборотов. Тем самым получаем более ровную работу двигателя на ХХ.
Угол опережения зажигания вакуум-корректора уменьшен, за счет ограничения хода штока. Отмерено расстояние хода штока (примерно 2мм по длине окружности) и просверлено отверстие в корпусе трамблера. Метчиком М4 нарезана резьба, промазан герметиком и ввинчен винт и законтрен гайкой.

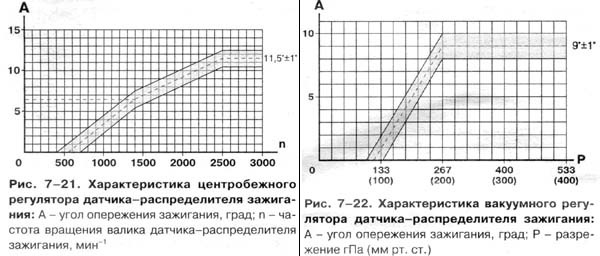

Ниже привожу характеристики заводского датчика распределителя зажигания автомобилей серии ВАЗ-21213 (21214(1,7), 21217(1,6), 2129(1,7), 2130(1,7), 2131(1,8)) из руководства по ремонту, эксплуатации и техническому обслуживанию автомобилей. Москва «Третий Рим» 1999г.

Впереди испытания на АВТО!
Благодарю Вас и удачи!

Источник статьи: http://www.drive2.ru/l/1803058/

Подводное зажигание на ниву своими руками

Это хорошо, когда есть выбор. Но выбор между застрять или застрять, это неправильный выбор. Каждый раз, когда нужно было проехать неглубокую лужу приходилось выбирать – пробовать тихонечко внатяг и застрять посреди нее, потому что разгона не хватило выскочить, либо взять разгон и тоже застрять, потому что трамблер залил. Это совсем неправильно. Неправильно, потому что эта проблема решается.

И решений несколько. Самое простое и очевидное – заделать все дырки и посадить крышку трамблера на герметик. Правда без сапуна проработает это недолго.
Поэтому второй уровень подготовки – это перчатка. Большая резиновая хозяйственная. Натягивается на трамблер, в четыре пальца свечные провода, в пятый – сапун. Все заматывается синей изолентой. Выглядит колхозно, но это вполне работоспособная конструкция, которая устраивает многих.
Но решили поэкспериментировать и собрали зажигание на двух датчиках холла. Основная суть такой системы, что выбрасывается за ненадобностью бегунок, а вместо него ставятся датчики холла, которые герметичны и в итоге весь трамблер отлично работает под водой. Поэтому во внедорожной среде, а особенно среди уазоводов, такую систему называют подводным зажиганием.

А вообще подводность зажигания – это побочный эффект. Основное это отсутствие потерь в распределителе зажигания и как следствие усиление искры. Поэтому такую систему активно ставили и на спортивные двигатели для прибавки мощности и для уверенного запуска двигателя в морозы. Так же можно в более широких пределах устанавливать УОЗ без возникновения детонации и выставить холостой ход хоть 200 оборотов. А за счет двухконтурности в случае выхода из строя одного контура (датчика холла, коммутатора или катушки) на втором контуре двигатель продолжит работать.
Основную деталь – планку для двух датчиков холла – купили у чувака, который раньше строил машины для дрэг рейсинга. Коммутаторы обычные, уже были в запасе. Модуль зажигания 2111. Инжекторные свечи.

Не знаю сколько мощности добавилось в ниве и насколько выросла максималка, но субъективно тяги на низах добавилось. Чуть-чуть.
А вот холостой ход действительно стал ровнее. И заводится стала гораздо лучше. Не в смысле, что раньше с десятого раза, а то что теперь летом подсосом пользоваться не нужно. А зимой на подсосе только заводится и через пять секунд можно убирать – холостые низкие, но стабильно держатся и ехать тоже можно сразу – провал чувствуется, но по мере прогрева исчезает.
В реальных условиях систему испытать не удалось, что очень хорошо – в нашем классе плавание по капот это нештатная ситуация. А загнать в воду и поплавать просто для интереса планы были, но осенью после завершения сезона уже холодно и сколько машину потом сушить, ну а весной перед сезоном вообще не до того.
По лужам гонял, волны через капот поднимал. Там, где раньше пришлось бы лезть за сухим бегунком, теперь просто еду без опаски залить зажигание. В порядке эксперимента пока мыл машину, то из шланга лил на работающий двигатель. И на трамблер, и на коммутаторы-катушку. Никаких перебоев замечено не было, как ровно работал, так и продолжил работать.

2-контурное зажигание с одним датчиком холла (ДХ) или двумя может быть установлено на любой автомобиль с трамблером нового образца. Инсталляция такого зажигания возможна не только посредством 2-х коммутаторов, но и с помощью одного коммутатора с 2-канальным принципом работы.

Основные элементы 2-контурного зажигания

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Такой вариант зажигания состоит, как и обычная СЗ нового образца, из коммутатора, катушки и трамблера. Обязательны, естественно свечи зажигания, различные крепления и фишки, ну и хорошая, соответствующая новому зажиганию, проводка.

Прежде чем приступить к сборке двухконтурного зажигания, потребуется изменить кое-что в трамблере. Речь идет о шторке ДХ, которую следует теперь поставить уже 2-прорезную (стандартный вариант шторки – 4 прорези). Другими словами, шторка будет иметь всего 2 положения: начало экранирования и конец экранирования.

Такую шторку принято называть также 90х90.

Трамблер в 2-контурном зажигании можно использовать обычный, классический. Жигулевский, фольксвагеновский и т. д.

Что касается количества ДХ в трамблере. Более привычным принято видеть 2-контурное зажигание с двумя ДХ. Однако, не менее популярна схема двухконтурного зажигания с одним датчиком. Она, в свою очередь, может быть реализована тоже 2-я способами: если в распределителе установлена 2 ДХ, но работает один или если изначально стоит 1 ДХ.

Катушка тоже может использоваться обычная, без какой-либо сложной схемы. Как правило, ставятся также 2 катушки.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;
1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Рассмотрим преимущества, какие может дать такое зажигание. В первую очередь, это безусловно, улучшенное искрообразование, что сказывается на общем повышении динамики автомобиля, оно способствует легкому старту и т. д. Благодаря улучшенному искрообразованию напряжение на свечах увеличивается до 22 кВ.

Принято устанавливать 2-контурное зажигание на ДВС с карбюраторами. Таким образом, удается хоть как-то свести на нет недостатки карбюраторного мотора, сократить расход горючего и т.д.

В 2-контурном зажигании нет центробежного высоковольтажного распределителя напряжения, что тоже рассматривается, как большое преимущество.

Вообще, переход с 1-контактной модели зажигания на 2-контурное является прогрессом. Архаичная система никогда себя не оправдывала, что уж таить, а в современных условиях она полностью устарела, и не только в моральном плане.

Установив новую систему (СЗ), владелец автомобиля сразу же почувствует изменения. Исчезнет целый ряд недостатков, появится множество преимуществ.

С другой стороны, есть ли смысл в установке нового зажигания? Попробуем разобраться в этом основательно, вспомним как работает обычная система зажигания.

Индуктивность – это то, что непосредственно связано с катушкой и ее обмотками. Все элементы катушки способны накапливать энергию. При подаче на катушку определенной энергии, через нее начинает протекать напряжение, а вокруг катушки образуется магнитное поле. Когда же цепь размыкается, то есть прекращается подача энергии, магнитное поле начинает превращаться в ток, впитывается обратно в катушку.

Интересный момент. В любой модели катушки присутствует какая-то определенная емкость или другими словами, катушки отличаются между собой возможностью накапливать энергию количеством джоулей.

Однако существует понятие эффективного накопления энергии и не эффективного. Когда поступает энергия в катушку, и образуется магнитное поле, то это, безусловно, процесс эффективного накопления. В какой-то момент наступает пик преобразования, некий переходной процесс, когда магнитное поле достигает своего максимума для конкретной модели катушки. Больше энергии преобразовываться не может, и дальше происходит не что иное, как просто нагрев катушки, ведь подача энергии от коммутатора продолжается.

В коммутаторе безусловно, изначально бывает встроена система, отслеживающая момент пика, когда наполнения более не происходит. Чтобы катушку сильно не перегреть, коммутатор автоматически переходит в режим ограничения тока. Если в обычном режиме коммутатор выдавал порядка 10 А, то в ограниченном режиме – не больше половины этого.

В таком положении коммутатор ожидает момент, когда датчик холла подаст сигнал о том, что пришло время искрообразования. Тут и образуется пробой свечного зазора и горение дуги, что происходит примерно за 1 млс.

А вот время накопления энергии (эффективное накопление) зависит от тока, протекаемого сквозь катушку. Напряжение тоже не имеет собственного значения времени, и в свою очередь, зависит от напряжения бортовой сети.

Например, при запущенном двигателе напряжение бортовой сети равняется 14 В. Среднестатистическая автомобильная катушка накопит максимальное количество энергии за время порядка 3-х млс. Т.е, это произойдет в промежутке времени: цепь замкнулась-момент полной зарядки катушки, когда пришло время ей давать сигнал на искрообразование.

33 раза в секунду проскакивает искра при оборотах ДВС 1000 об/мин. А промежуток времени от искры до искры будет равен 30 млс. Эти значения легко определить, проведя несложные математические расчеты.

Таким образом, понимая, что на заряд катушки требуется 3 млс, а на время горения искры около 1 млс, что дает в общем полном цикле 4 млс, мы получаем возможность заново заряжать катушку и «стрелять», т.е, давать искру.

30 млс – это намного больше, чем 4 млс. Получается, что целых 27 млс коммутатор будет работать в режиме ограничения или попросту в режиме нагревания катушки. При этом он будет нагреваться и сам, ожидая того самого момента выдачи искры.

При оборотах в 6000 об/м катушка чувствует себя превосходно. «Стрелять» в данном случае ей приходится около 200 раз в секунду, что соответствует периоду 5 млс. Катушка зажигания в режиме 6000 об/мин «стреляет» 1 раз в 5 млс. Времени вполне хватает, чтобы полностью зарядиться (накопить энергию) и выдать ток для горения дуги. В запасе еще остается 1 млс.

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Чтобы совпали значения в 4 млс или другими словами, чтобы определить границу, за которой могут начаться проблемы, опять же, путем несложных вычислений получаем 7500 об/мин. Именно после этого значения СЗ может столкнуться с трудностями.

Стандартная вазовская СЗ, как оказывается, придумана вполне удачно. Ее функционирование полностью эффективно в режиме работы двигателя до 7500 об/мин (рабочих оборотов).

На иномарках другое дело. Там моторы помощнее стоят (карбюраторные), обороты побольше и модернизация системы зажигания – дело, само собой напрашиваемое.

Понять суть работы шторки ДХ можно тоже по циклам накопления энергии в катушке и горения дуги. Обычные шторки, как говорилось выше, бывают с 4-я отверстиями. Схема двухконтурного зажигания предлагает сменить ее на шторку с 2-я отверстиями.

Итак, шторка вращается. Датчик холла расположен внутри. Когда ДХ попадает напротив экрана (закрытой части шторки), это эффективное накопление энергии в катушке, а когда ДХ попадает напротив отверстия, то это момент горения дуги.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Полезно будет теперь посчитать на разных оборотах ДВС, за какое время коленвал пролетает 1 градус, и соответственно 60 и 120 градусов, тем самым, определить, хватит ли времени для накопления энергии и горения дуги.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс – микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	20	10
6000	27,78/1 градус	3,3336	1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс – микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	30	30
6000	27,78/1 градус	5	5

На холостых оборотах или в режиме 1000 об/мин шторка стандартной СЗ в режиме накопления энергии имеет период в 20 млс, т.е., все это время будет идет зарядка катушки, хотя ей всего-то нужно 3 млс. На протяжении 10 млс будет происходить горение дуги, хотя достаточно 1 млс.

На 6000 об/мин все куда более логичнее, и без такого огромного запаса времени. Шторка СЗ пролетит в режиме накопления промежуток за 3,3 млс, а в режиме горения – за 1,67 млс, что почти соответствует стандартным значениям.

Теперь изучим показатели модернизированной СЗ (двухконтурного зажигания). Конструкторы двухконтурного зажигания настаивают на том, что их шторка должна иметь показатели в 90 градусов, что соответствует 180 гр. и в прорези, и в экране. На холостых оборотах, как видим в таблице, система полностью вписывается в стандарты. 30 млс вполне достаточно. А вот на 6000 об/мин? 5 млс и 5 млс, и при этом, стоят две катушки, каждой из которых дается это время.

Логичнее всего ожидать после установки двухконтурного зажигания улучшения всех параметров в два раза. Большая часть автовладельцев именно этого и ждет. Катушка «стреляет» на модернизированной СЗ в 2 раза реже, искра не теряет своей силы даже на самых высоких оборотах – это визитная карточка всех двухконтурных зажиганий, их реклама. Однако, на деле мы видим, что не все так сказочно. И стандартное зажигание со своими обязанностями справляется аж на 7500 об/мин.

Целесообразнее ставить двухконтурное зажигание на автомобили, двигатель которых часто работает на 8-9 тыс. об/мин и выше. Стандартное зажигание тут уже точно не справится, хотя катушка и будет «стрелять» в определенное время. Иначе говоря, будет наблюдаться недозаряд катушки, хотя проблем с искрой, опять же, не будет.

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Обязательное дело – проверять установку согласно схеме проводки и правильности подключения каждой фишки. Запускать двигатель надо только после основательной проверки и убеждения в том, что все совпадает со схемой.

Большая часть работ по установке двухконтурного зажигания связана с электрикой. Это означает, что нужно хотя бы немного шарить в ней, чтобы выполнить подключение своими руками, без помощи специалистов.

Заботьтесь о своем автомобиле. Помните, что система зажигания – это главная артерия жизнеспособности машины, ее аорта. Модернизация или усовершенствование системы приносит пользу лишь после грамотного изучения параметров. Бездумный тюнинг способен принести лишь излишние расходы средств и времени.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Механический прон

В очередной раз внезапно упоровшись я подумал, что бегунок и крышка трамблера это печально и ужасно и решил собрать более современную систему зажигания.

Принцип действия объяснить лучше глубоко уважаемого мной Евгения Травникова у меня не получится, поэтому слово ему:

Правда, в одном я не согласен с ним, а именно — в использовании двух датчиков Холла и вытекающем отсюда геморрое с их точным взаимным расположением. Выход датчика сделан по схеме с открытым коллектором, что даёт возможность собрав несложный инвертор управлять двумя коммутаторами в противофазе с одного датчика. Правда, тут появляется другой геморрой: в таком варианте задействованы обе кромки шторок ротора, поэтому шторки должны быть ровно по 90 градусов, чего в серийных трамблерах не бывает, нужно делать новые.
Вот здесь реализована такая система, правда, схема согласования датчика со вторым коммутатором не со всяким коммутатором будет работать. У меня, по крайней мере, не получилось, на низких оборотах глючило и стреляло в глушак. Что и немудрено, на общем эмиттере входное сопротивление всего ничего! (смеяться здесь).

В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:

Катушка зажигания. вроде от Калины. Представляет собой две двуискровые катушки в одном корпусе, чем идеальна для четырёхгоршкового мотора.

Коммутаторы для ТАЗ-2108, два штуки.

Трамблёр переделал под датчик Холла, пока ждал заготовки шторок от токаря, сделал прямую шторку напильником и развернул датчик, чтобы хоть как-то систему запустить.

Чтобы связать это всё воедино, сплел косу проводов. В маленькой чёрной коробочке в центре кадра помещается как раз схемка инвертора сигнала на второй коммутатор.

Собрал всё на столе, проверил как работает:

На низах немного получше стало, и уже не подтраивает так люто.

Источник статьи: http://automotogid.ru/podvodnoe-zazhiganie-na-nivu-svoimi-rukami/

Двухконтурное зажигание на ниву

ВАЗ-21213 (Нива). Система зажигания

1 – выключатель зажигания;
2 – реле зажигания;
3 – коммутатор;

4 – катушка зажигания;
5 – датчик-распределитель зажигания;
6 – свечи зажигания

Система зажигания – бесконтактная. Состоит из датчика-распределителя 5 зажигания, коммутатора 3, катушки 4 зажигания, свечей 6 зажигания, выключателя 1 с реле 2 зажигания типа 113.3747-10 и проводов высокого напряжения.

Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе 5 зажигания.

Датчик-распределитель зажигания – типа 3810.3706, четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания, со встроенным микроэлектронным датчиком управляющих импульсов.

Коммутатор – типа 3620.3734, или 76.3734, или RT1903, или PZE4022, или К563.3747. Он преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания.

Катушка зажигания – типа 8352.12, или 27.3705, или 027.3705, или 27.3705-01 – маслонаполненная, герметизированная с разомкнутым магнитопроводом.

Свечи зажигания – типа А17ДВРМ, или А17ДВРМ1 с помехоподавительными резисторами.

Выключатель зажигания – типа 2101-3704000-11 с противоугонным запорным устройством.

Предупреждение
На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.

На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).

Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой.

Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.

Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.

При включенном зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.

ВАЗ-21213 (Нива). Возможные неисправности системы зажигания , их причины и методы устранения

Эта интересная дороботка двигателя, может кому-то пригодится, надо просто немного повозиться, но зато потом ваша машина вас приятно удивит, вы сразу почувствуете стабильность в работе двигателя, расход бензина вас приятно удивит, набор скорости идет намного быстрее и легче, и много других плюсов.
Итак немного о разработке…
Плюсы:

заметно быстрее и легче идет набор скорости
двигатель стал работать заметно тише и ровнее
упали обороты хх
увеличен зазор свечей — 1 мм

Впереди зима посмотрим как поведет себя система…
Очень не просто теперь заменить датчик холла
возможны проблемы с опережением зажигания(заедание проводов в трамблере)

В самом трамблере от восьмерки теряется много энергии, в соединениях проводов, в
крышке, в бегунке, а ведь это всё можно использовать только во благо повышая сгораемость автомобильного топлива. Здесь же напрочь отсутствует крышка и бегунок. Использовалась статья «Обойдемся без «бегунка»?» http://domavto.narod.ru/html/body_nenoaiu_ni_noaoexaneei_danidaa.html
Итак Что нам надо для такого зажигания:

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

-жгут проводов зажигания от 2105 и от 2108
— сам датчик Холла
-Катушка зажигания 2111 с разъемом
-провода два метра (приблизительно для пайки)
-вольтные провода от 2111
-мечик 4 мм сверло 3,3 мм
-свечи с зазором 1 — 1,13 мм
Ну вот пора и начинать…
Доводим проводку до ума по нижеприведенной схеме…

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

У катушки 2111, плюс является центральным выводом, а масса в местах крепления -сзади, короче как возьмете в руки и посмотрите так вам всё будет ясно.

Проводов получается ну…не много, но и не мало…вот

Здесь было сделано общим плюсовые провода и минус на коммутаторы. Да и ещё не забудьте кинуть «+» на
катушку. А вот дальше пойдет немного посложнее… надо второй датчик Холла прикрепить под углом 90 градус. На восьмерке это сделать сложнее, например чем на УАЗе или Волге.
Было сделано небольшое приспособление с тремя отверстиями, центральном, и от заводских креплений датчика холла, а потом просто повернем пластмассу на нужный нам угол и получается что нам и нужно.

на этом фото видно, что 90 градусов нет, но было решено пока всё оставить как есть, главное
что нигде ничего не задевает…

Ну вот и видео, а самое главное что все получилось спонтанно, ни к чему не готовились, так было немного времени, решили попробывать всё собрать, нашли 3 высоковольтных провода от инжектора и один старый нашли и изогнули (от восьмерки).

Вообще даже сами не ожидали, что этокое устройство и так заведется, практически с полоборота. Видео сняли сразу после того как двигатель завелся..

Ну вот вроде пока и всё, смотрите и по возможности оставляйте комментарии, кому как эта идея?

Основные элементы 2-контурного зажигания

Такую шторку принято называть также 90х90.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;
1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	20	10
6000	27,78/1 градус	3,3336	1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Обороты в минуту (об/мин)	Время пролета (обыч.), мкс — микросекунды	Время пролета (накопление), млс	Время пролета (горение), млс
1000	166,67/1 градус	30	30
6000	27,78/1 градус	5	5

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник статьи: http://litezona.ru/dvuhkonturnoe-zazhiganie-na-nivu/

Подводное зажигание на ниву

Источник статьи: http://www.drive2.ru/l/9680954/

Двухконтурное зажигание на ниву 21213 своими руками

Stoyanov93 › Блог › Двухконтурное зажигание на НИВУ

Всем привет, хочу рассказать об установке двухконтурного зажигания на ниву. Сначала о плюсах: — Первое и самое главное для меня это стабильный запуск авто, как в жару так и в морозы, даже ниже — 30 стабильно запускается — Второе какая ни какая экономия топлива, сгорание топлива улучшилось, так же не много повысилась динамика, но прям сильного прироста не следует ждать — Третье это стабильный Холостой ход, и возможность после запуска на холодную даже до — 15, сразу убирать подсос, и машина не орет держит оборотов 600 примерно, с прогревом естественно они увеличиваются до рабочих О минусах: — первое это наверно цена, выходит не много дороговато — Второе и самое геморойное это шайба под 2 датчика холла, ну как токарь видит что ему дырки сверлить ровно под 90 градусов то сразу отказывается, нашел токаря который выточил только шайбу, а с другим токарем аккуратно высверлили отверстия, все работает четко. О минусах все Теперь что нужно купить (если что то забуду сори) 2 катушки зажигания от 406 мотора 2 коммутатора 2 датчика холла (один можно достать из старого трамблера) 2 проводки зажигания он ВАЗ 2105 Про установку рассказал на видео, не рассказал только о проверки соосности датчиков холла, ох можно шевелить, то есть выставить ровно на 90 градусов друг относительно друга даже есть отверстия не много не соосно, как все соберете, не спешите спиливать шторки на валу, соберите всю систему на столе с катушками и свечами, подключите питание и покрутите в руках вал трамблера, искры на всех свечах должны бить одинакового, без задержки, на стух отлично слышно, шторки с завода 4 и они ровно на 90 с фрезерованы, поэтому они и бьет счас в одно и тоже время, когда вы выпилите любые противоположные то они буду работать поочередно 1,4 цилиндр 2,3 О тахометре: Не большие трудности возникнут с тахометром, нужно спаять схемку с двумя диодами, диоды любые с напряжением от 20 вольт и током от 0,5 ампер, анодами к катушкам а катоды смотать вместе и на тархометр, только надо переключить с высоковольтного входа тахометра на низковольтный( в фишке перекинуть проводок в красной фишке вот на фото с интернета отчетливо видно куда надо подключать.
Схему тоже взял из интернета тут ни чего сложного

Смотрите видео, лучше один раз увидеть чем сто раз услышать, буду вопросы пишите, хоть на драйв хоть комментарий под видео, хоть в ВК, подписывайтесь на канал!

Механический прон

В очередной раз внезапно упоровшись я подумал, что бегунок и крышка трамблера это печально и ужасно и решил собрать более современную систему зажигания.
Принцип действия объяснить лучше глубоко уважаемого мной Евгения Травникова у меня не получится, поэтому слово ему:

Правда, в одном я не согласен с ним, а именно — в использовании двух датчиков Холла и вытекающем отсюда геморрое с их точным взаимным расположением. Выход датчика сделан по схеме с открытым коллектором, что даёт возможность собрав несложный инвертор управлять двумя коммутаторами в противофазе с одного датчика. Правда, тут появляется другой геморрой: в таком варианте задействованы обе кромки шторок ротора, поэтому шторки должны быть ровно по 90 градусов, чего в серийных трамблерах не бывает, нужно делать новые. Вот здесь реализована такая система, правда, схема согласования датчика со вторым коммутатором не со всяким коммутатором будет работать. У меня, по крайней мере, не получилось, на низких оборотах глючило и стреляло в глушак. Что и немудрено, на общем эмиттере входное сопротивление всего ничего! (смеяться здесь).

В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:

Коммутаторы для ТАЗ-2108, два штуки.

Собрал всё на столе, проверил как работает:

На низах немного получше стало, и уже не подтраивает так люто.

Монтаж зажигания с двумя контурами, которое снабжается одним, либо двумя датчиками холла, допустим для любого современного автомобиля с тамблером нового образца. Главное – иметь под рукой и использовать для решения данного вопроса два коммутатора. Хотя допустим вариант, когда у водителя только один коммутатор, работающий по двухканальному признаку. В этом случае двухконтурное зажигание на классику ставится без проблем.

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru

Двухконтурное зажигание на ниву 21213 своими руками

— Более уверенный пуск. — Большая надежность (да, да несмотря на усложнение системы надежность выше, даже при перегорании кучи компонентов всегда можно добраться на 2 цилиндрах. Опыт был. — При нормальной герметизации двигатель спокойно работает под водой. Проверено. Не говоря уж о брызгах и паре от коллектора напрочь убивающие стандартную систему.

Уазы с таким зажиганием бороздят просторы большого театра, примемся за ниву.

В стандартной бесконтактной системе один датчик холла и четыре прорези в шторке трамблера. Шторка крутится, в момент прохождения прорези ДХ дает импульс на коммутатор, тот дергает катушку, разряд через центральный провод попадает на бегунок, затем на свечу напротив провода которой бегунок стоит. Один оборот, четыре прорези четыре искры.

Поставим второй ДХ в трамблер, прорезей оставим две. на один оборот трамблера каждый датчик будет давать два импульса. Коммутаторов тоже будет два и катушек зажигания тоже две. Первый (условно) ДХ с коммутатором будет обслуживать цилиндры 1-4, второй 2-3.

Тут бы надо картинку, но у меня ее нет.

Развинчиваем все что развинчивается, расшплинтовываем и разбираем.

Нас интересует площадка датчика холла, с папресованным на нее подшипником. Удаляем развальцовку напильником и спрессовываем подшипник. Вот она.

А это шаблоны и кусочки железяк которые мы будем приваривать к площадке.

Привинчиваем шаблон, привариваем режем резьбу и красим.

В шторке завариваем любые две прорези напротив друг друга:

В основании трамблера выпиливаем отверстия под разъем второго ДХ

Для М4 там слишком тонко, поэтому Мз насквозь с гайками.

Собираем и укладываем провода

Все. Дальнейшая сборка трамблера в порядке обратном разборке.

Это единственный доработанный компонент системы.

Трамблер уехал в другой город, как только будет смонтирован будут фотки и схема подключения.

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Лада 4×4 3D Нива 96 г.в. › Бортжурнал › БСЗ трамблёры на двигатели 2106 и 21213

На предыдущей Ниве в первый же год эксплуатации возникли проблемы с зажиганием (подгорели контакты, двиг у меня почему-то стоял 2106). Почистил, заработало. Мелочь конечно, но она явно должна была опять случиться. Тут же в инете мне подвернулась статья «как установить в классику бесконтактное зажигание». Всё прочёл, идея и ожидаемые бонусы мне понравились, значит надо применить на своём авто. Надо так надо. Взял щепотку денег и побрёл по магазинам в поисках нужных ингредиентов. С покупкой проводов и коммутатора проблем не было, но вот был нюанс с трамблёром, на прилавках валяются трамблёры для моторов 21213 с индексом 038.3706-10, а мне для мотора 2106 нужен с индексом 038.3706. В чём именно разница я тогда слабо понимал, поэтому просто понадеялся на компетентность продавца, который в ответ на мой запрос о трамблёре БСЗ для двигателя 2106, ловким движением, вынул из под прилавка якобы нужный мне трамблёр. Тогда, в далёком 2010 году, к зажиганию прикасался с опаской и толком не понимал, что и для чего, и в результате поставил как в последствии оказалось трамблёр от двигателя 21213, кое как выставил УОЗ и поехал как-то. Машина вроде ехала, но в другие Нивы с подобным мотором и БСЗ под руки мне не попадались, чтобы сравнить и понять, что что-то в моей машине не так. Дело ещё не много усугубилось, когда поставил ГБО. Это всё вступление, а суть открылась моему тормозному разуму спустя пару лет и помогли тому возникшие неполадки в системе зажигания. Пока их устранял «методом научного тыка» (заменяя поочерёдно детали) обнаружил несоответствие маркировки установленного трамблёра – у меня стоял с номером 038.3706-10 от двигла 21213!

Под газ

В практике регулировки зажигания применяется метод, позволяющий устанавливать оптимальное значение зажигания во время движения Жигули Шестёрка.

Регулировка системы зажигания под ГБО.

Последовательность выполняемых действий при регулировке под ГБО:

запустить двигатель и дать ему поработать течение 5–15 мин, чтобы он хорошо прогрелся;
на ровном участке дороги набрать скорость 40–50 км/ч, включить 5 передачу и нажать педаль аза. В двигателе должен появиться детонационный стук, который через 1–2 секунды должен исчезнуть.
при отсутствии набора скорости необходимо произвести регулировку, передвинув на одно деление шкалы против часовой стрелки;
при возникновении детонации более 1-2 сек, прерыватель перемещаем на 1 деление по часовой стрелке.

Обязательно надо учитывать, что при осуществлении регулировки положения прерывателя должно меняться на минимальную величину, а при значительном изменении положения прерывателя требуется ремонт или замена.

Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

Тюнинг ВАЗ 2106 своими силами
Ремонт стартера ВАЗ 2106 своими силами
Регулировка клапанов ВАЗ 2106 своими силами

Зажигание для 21213 без трамблера

Сообщение Gorinich » 21 янв 2012, 17:34

Re: Зажигание для 21213 без трамблера

Сообщение Suicide » 21 янв 2012, 17:35

Re: Зажигание для 21213 без трамблера

Сообщение Vlad_aka_SoHm » 21 янв 2012, 17:40

Re: Зажигание для 21213 без трамблера

Сообщение Gorinich » 21 янв 2012, 17:47

Re: Зажигание для 21213 без трамблера

Сообщение Vlad_aka_SoHm » 21 янв 2012, 17:48

Re: Зажигание для 21213 без трамблера

Сообщение Gorinich » 21 янв 2012, 17:50

Re: Зажигание для 21213 без трамблера

Сообщение Gorinich » 21 янв 2012, 19:19

Re: Зажигание для 21213 без трамблера

Сообщение Parshmak1 » 21 янв 2012, 20:34

Re: Зажигание для 21213 без трамблера

Сообщение Parshmak1 » 22 янв 2012, 11:09

Re: Зажигание для 21213 без трамблера

Сообщение подорожник » 22 янв 2012, 12:16

Re: Зажигание для 21213 без трамблера

Сообщение Gorinich » 22 янв 2012, 13:03

Re: Зажигание для 21213 без трамблера

Сообщение подорожник » 22 янв 2012, 13:09

Re: Зажигание для 21213 без трамблера

Сообщение Злопыхатель » 22 янв 2012, 15:48

Re: Зажигание для 21213 без трамблера

Сообщение Gorinich » 22 янв 2012, 22:00

Re: Зажигание для 21213 без трамблера

Сообщение Злопыхатель » 23 янв 2012, 20:59

Re: Зажигание для 21213 без трамблера

Сообщение Stranger21 » 29 фев 2012, 11:45

Двухконтурное зажигание на ниву

ВАЗ-21213 (Нива). Система зажигания

Свечи зажигания – типа А17ДВРМ, или А17ДВРМ1 с помехоподавительными резисторами.

Выключатель зажигания – типа 2101-3704000-11 с противоугонным запорным устройством.

Предупреждение На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.

Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.

УАЗ 3962 › Бортжурнал › Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа… Первое что делаю, выставляю ВМТ.
ВМТ

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

Снимаю трамблер, вытаскиваю привод масляного насоса. Чтобы посмотреть на него в живую. Со снятием проблем не было ни каких. О сборке чуть позже.

Ну вроде все снял посмотрел. Начинаем сборку-настройку. Все как учебнике. (ВМТ — суём привод — ставим трамблер — бегунок смотрит на первый цилиндр-октан корректор на «0») .

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

Делаем Пуск…И! в двигателе, в районе масляного привода стук и скрежет. В одном из БортЖурналов видел похожую проблему. Выясняется что лопатка привода не попала во втулку насоса. 10 попыток все вставить, не увенчались успехом. Пробовал и спички подкладывать…Весь вечер прошел как в мультике про Вини пуха. «Входит и выходит…Замечательно выходит». Бросив все, иду домой перечитывать буквари. И нахожу инструкцию по установке.

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в» Ждем выходных чтоб продолжить установку.

P.S. Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

Основные элементы 2-контурного зажигания

Такую шторку принято называть также 90х90.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

Видео

Поставить двухконтурное зажигание можно несколькими способами. Фото: mp3-oblako.ru

Преимущества 2-контурного зажигания и особенности

Источник статьи: http://lanister.ru/remont/dvuhkonturnoe-zazhiganie-na-uaz.html

Подводное зажигание на ниву 21213 своими руками

Основные элементы 2-контурного зажигания

Такую шторку принято называть также 90х90.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

1 ДХ или трамблер с одним работающим датчиком;
естественно, один распределить;
две катушки зажигания, поставленные рядом;
1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества 2-контурного зажигания и особенности

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Стандартная шторка трамблера имеет следующие характеристики:

прорезь – 60 гр. по коленвалу;
шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

прорезь – 180 гр. по коленвалу;
шторка – 180 гр. по коленвалу.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

снимается верх трамблера;
сбрасывается бронепровод с катушки;
с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
фиксатор-вилка распределителя зажигания крепится с помощью гайки;
теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
поставить новую катушку, осуществить интеграцию проводки;
инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Механический прон

В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:

Коммутаторы для ТАЗ-2108, два штуки.

заметно быстрее и легче идет набор скорости
двигатель стал работать заметно тише и ровнее
упали обороты хх
увеличен зазор свечей — 1 мм

Впереди зима посмотрим как поведет себя система…
Очень не просто теперь заменить датчик холла
возможны проблемы с опережением зажигания(заедание проводов в трамблере)

В самом трамблере от восьмерки теряется много энергии, в соединениях проводов, в
крышке, в бегунке, а ведь это всё можно использовать только во благо повышая сгораемость автомобильного топлива. Здесь же напрочь отсутствует крышка и бегунок. Использовалась статья “Обойдемся без “бегунка”?” http://domavto.narod.ru/html/body_nenoaiu_ni_noaoexaneei_danidaa.html
Итак Что нам надо для такого зажигания:

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

-жгут проводов зажигания от 2105 и от 2108
– сам датчик Холла
-Катушка зажигания 2111 с разъемом
-провода два метра (приблизительно для пайки)
-вольтные провода от 2111
-мечик 4 мм сверло 3,3 мм
-свечи с зазором 1 — 1,13 мм
Ну вот пора и начинать…
Доводим проводку до ума по нижеприведенной схеме…

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

Проводов получается ну…не много, но и не мало…вот

Здесь было сделано общим плюсовые провода и минус на коммутаторы. Да и ещё не забудьте кинуть “+” на
катушку. А вот дальше пойдет немного посложнее… надо второй датчик Холла прикрепить под углом 90 градус. На восьмерке это сделать сложнее, например чем на УАЗе или Волге.
Было сделано небольшое приспособление с тремя отверстиями, центральном, и от заводских креплений датчика холла, а потом просто повернем пластмассу на нужный нам угол и получается что нам и нужно.

Ну вот вроде пока и всё, смотрите и по возможности оставляйте комментарии, кому как эта идея?

Интернациональный Нива Клуб / International NIVA Club

Зажигание для 21213 без трамблера

на ниву я тоже поставлю моновпрыск , и секу3 тоже поставлю . возможно на ниву я и поставлю модуль , ради приколла . а может и нет ) .

Сообщений [ 21 ]

1 Тема от Vist 27.11.2014 12:21:53

В связи с переходом на инжектор через 5-6 дней сниму и начну продавать свое зажигание для любителей водных процедур.
В комплект входит: переделанный трамблер с микросхемой, два коммутатора, разъемы проклеены, две катушки зажигания от ЗМЗ 406. Это чудное зажигание обошлось мне в 7000 руб., хотелось бы продать за 5000 руб, но конечно буду торговаться.
8-909-45-36-889, Виталий.

2 Ответ от RAMIK 27.11.2014 12:26:44

Работало под водой, подтверждаю

3 Ответ от Vist 27.11.2014 12:29:10

Отредактировано Vist (27.11.2014 12:31:18)

Электропроводка Нива 21213: особенности унификации

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

В частности, автомобиль получил:

Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
Двухкамерный карбюратор «Солекс»;
Бесконтактную систему зажигания на микроконтроллере;
5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
катушки зажигания (маркировка 27.3705).

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
Ее минусовой вывод соединить на «массу»;
Включить зажигание – повернуть ключ в замке в положение «II»;
Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
При включенном зажигании вытащить центральный провод от катушки из трамблера;
Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
На несколько секунд включить стартер;
Если искра проскакивает – катушка исправна.

Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В частности, автомобиль получил:

Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
Двухкамерный карбюратор «Солекс»;
Бесконтактную систему зажигания на микроконтроллере;
5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
катушки зажигания (маркировка 27.3705).

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

Панель приборов

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Советы по обслуживанию

От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
Ее минусовой вывод соединить на «массу»;
Включить зажигание – повернуть ключ в замке в положение «II»;
Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
При включенном зажигании вытащить центральный провод от катушки из трамблера;
Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
На несколько секунд включить стартер;
Если искра проскакивает – катушка исправна.

Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Особенности замены замка зажигания

Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания. Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

Отключить аккумулятор.
Демонтировать рулевую колонку.
Отметить провода, идущие к контактной зоне ЗЗ. При помощи плоской отвертки выкрутить болты фиксации выключателя к рулевой колонке (слева и справа).
Вставить ключ в положение 0. Нажатием отвертки немного утопить фиксатор через отверстие (ключ при этом не трогать).
Слегка потянуть ЗЗ на себя и демонтировать. Замок зажигания нива 21213 по схеме подключения проводов отключается (меняется контактная часть, если требуется). Для этого обязательно демонтируется стопорной кольцо отверткой.
Извлечь ключ, установить контактную часть так, чтобы широкие выступы корпуса и детали совпали.
Сборка остальных деталей происходит в обратном порядке.

При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается сервисах необоснованно дорого. Инструкция по выставлению:

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.

Исключить из системы воздушный высоковольтный промежуток крышка трамблера — бегунок.
все перебои работы зажигания при исправных компонентах связанны с ним.

— Более уверенный пуск.
— Большая надежность (да, да несмотря на усложнение системы надежность выше, даже при перегорании кучи компонентов всегда можно добраться на 2 цилиндрах. Опыт был.
— При нормальной герметизации двигатель спокойно работает под водой. Проверено. Не говоря уж о брызгах и паре от коллектора напрочь убивающие стандартную систему.

Уазы с таким зажиганием бороздят просторы большого театра, примемся за ниву.

Тут бы надо картинку, но у меня ее нет.

Решать идею будем простым и понятным способом — использование стандартных комплектующих и минимум колхоза.

Единственная переделка — это доработка трамблера 21213.

Трамблер 21213 — 1шт.
Коммутатор 2108 (ВТН) — 2шт
Проводка по него — 2 шт.
Катушка зажигания для двигателя ЗМЗ 406- 2шт.
Качественные силиконовые провода — комплект

Развинчиваем все что развинчивается, расшплинтовываем и разбираем.

А это шаблоны и кусочки железяк которые мы будем приваривать к площадке.

Привинчиваем шаблон, привариваем режем резьбу и красим.

В шторке завариваем любые две прорези напротив друг друга:

В основании трамблера выпиливаем отверстия под разъем второго ДХ

Для М4 там слишком тонко, поэтому Мз насквозь с гайками.

Собираем и укладываем провода

Все. Дальнейшая сборка трамблера в порядке обратном разборке.

Это единственный доработанный компонент системы.

Трамблер уехал в другой город, как только будет смонтирован будут фотки и схема подключения.

2 Ответ от RAMIK 27.11.2014 12:26:44

Работало под водой, подтверждаю

3 Ответ от Vist 27.11.2014 12:29:10

Схема подключения коммутаторов катушек и трамблера
Где:
1- свечи зажигания
2- катушки зажигания
3- коммутаторы
4- трамблер
На коммутаторах все выводы должны быть пронумерованы, 7 вывод если есть, его не подключаем и герметизируем.
Из трамблера выходит 4 провода, из которых:
— красный это питание датчика +12В с коммутатора (5 вывод, можно с одного любого коммутатора).
— черный это питание датчика земля с коммутатора (3 вывод, тоже с того же коммутатора)
— и два остальные любого цвета это сигналы с датчиков, припаиваются к шестым выводам коммутаторов (какой куда не имеет значения).
Вторые выводы коммутаторов кидаем на землю (масса автомобиля). Четвертый соединяем с плюсом бортовой сети (можно взять плюсовой который подходил к катушке зажигания) и соединяем с одним из выводов катушек зажигания. Первые кидаем на вторые выводы катушек, какой на какую определимся при настройке, полярности на катушках не имеет значения.
Катушки зажигания, я креплю, приварив три шпильки к крышке распредвала, изготовленной пластиной с тремя отверстиями по краям и по середине.
Встает хорошо на задней части крышки за петлей крепления тросика (если есть). Может кто-то по другому придумает.
Все соединения хорошенько пропаиваем и сажаем на термоусадочную трубку, разъемы на коммутаторах тоже рекомендую проклеить, резинки там не герметичные.
Теперь настройка:
1. Выставляем ВМТ. Как это сделать? Спросите мотористов или читайте google.
2. Одеваем ВВ провода на свечи, кладем их на массу (на двигатель место без краски).
3. Катушки работают по очереди, выдают искру сразу на две свечи, так, что при проверке, обе свечи с одной катушки должны быть на массе.
4. Включаем зажигание, крутим не закрепленный трамблер влево — право в районе шкалы, если искр на свечах нету можно выйти за пределы шкалы. Крутим не очень медленно! При прокрутке вправо, ловим искру и в этот момент останавливаем трамблер.
Это не точное определение момента зажигания! Точное определение можно настроить по работе на холостых, и в движении автомобиля, по детонационному стуку и тяге.
При выставлении ВМТ важно не ошибиться на 180 градусов.
5. Запомнили на какой катушке проскочила искра, одеваем с нее любой (ближний) провод на свечу первого цилиндра.
Со второй катушки любой провод (ближний) одеваем на свечу второго цилиндра.
С первой катушки второй провод одеваем на четвертый цилиндр.
И со второй катушки на третий цилиндр.

Что дает эта переделка — при подобных погружениях

при немного вытянутом подсосе (у меня охлаждение принудиловка, на холостых не хватает, винт начинает воду вместо воздуха гонять, двиглу тяжко и глохнет) примерно 1300 оборотов двигатель работает без перебоев. Мои общие ощущения — после переделки нива стала заводиться с пол тычка, искра слона убить можно, работает ровно и т.п. я доволен короче.

Источник статьи: http://avtoehlektrika.ru/voprosy/podvodnoe-zazhiganie-na-nivu-21213-svoimi-rukami.html

Двухконтурное зажигание на ниву 21213 своими руками

Stoyanov93 › Блог › Двухконтурное зажигание на НИВУ

Двухконтурное зажигание

Добро пожаловать к нам!
Только у нас в наличии и на заказ, двухконтурное зажигание на двух или одном датчиках Холла для: ВАЗ классика, Нива, ВАЗ 2108-10, ГАЗ, УАЗ, ЗАЗ, Луаз, Москвич 407, 408, 412, 2141. Показать полностью… Так же ИНОМАРКИ с механическим распределителем искры. Ещё его называют двух канальным, на двух коммутаторах, подводное зажигание, Божья искра :).

Работает сие чудо инженерной мысли от двух комутаторов на инжекторном модуле зажигания ( можно сделать на волговских катушках). Простота конструкции и неубиваемость, мощное искро-образование, уверенный пуск в холодную погоду. Герметичные современные разъёмы. Не каких механических потерь и разнощиков искры, постоянно подгоревших контактов. Отсутствует крышка и бегунок трамблёра. Стабильный холостой ход ! Уменьшается расход бензина за счёт меньшего, стабильного холостого хода, отсутствия пропусков в зажигании, большой энерго-ёмкости системы. Первый установочный комплект отработал 5 лет без нариканий и поломок.

Двухконтурное зажигание запись закреплена

Комплект двух канального зажигания под 1 д. Холла только под заказ.

Классика только под заказ

Осталось в наличии : УАЗ, Газ, Заз, Москвич 2 комплекта. Проводка под 2 д. Холла 30 комплектов. Планшайба под 2 д. Холла 10 шт

Двухконтурное зажигание запись закреплена

Изучаем спрос. Электронный модуль управления на 2 канала ЭМУ-2К на 4 цилиндра. Первый, опытный, рабочий образец. Полностью электронный аналог двухконтурный системы зажигания ! В него входит Показать полностью… 1. Четыре отдельных коммутатора. 2. Делитель и формирователь сигнала д. Холла на 2. 3. Генератор импульсов. 4. Сумматор для тахометра ВАЗ 2106. 5. Защита от переполюсовки. 6. Стабилизатор питания. Возможно изготовить ЭМУ на 5, 6, 8 цилиндров.

ЭМУ-2К это низковольтный электронный трамблёр. Предназначен для работы, как с внешними коммутаторами так и с встроенными в ЭМУ-2К и непосредственно с внешними катушками или модулем зажигания ( две 406 катушки ГАЗ, модуль зажигания ваз 2114 ). Напряжение питания 9-19 вольт. ЭМУ-2К работает со стандартным заводским д. Холла, с сигналом блока управления и индуктивным датчиком. Входной сигнал берётся со стандартного д. Холла трамблёра БСЗ. Неразбирая и ничего непеределывая. Потключается стандартным разъёмом к д. Холла напрямую. Есть три варианта выхода сигнала с ЭМУ-2К на катушки зажигания. 1. Потключение к внешней двухконтурной проводке системы зажигания. С использованием внешних стандартных коммутаторов ваз 2108. 2. Параллельное потключение к двум разным парам (левым и правым) ВСТРОЕННЫХ коммутаторов в ЭМУ-2К (для разделения межу ними и уменьшения нагрузки). Дальше к катушкам или модулю зажигания. 3. Потключение к каждому отдельно ВСТРОЕННОМУ коммутатору дальше на индивидуальную катушку на каждый цилиндр. Как работает? Вход ЭМУ-2К потключаем напрямую к трамблёру или управляющему блоку. ЭМУ-2К делит входящий сигнал на 2 ( пропускает каждый второй сигнал) и формирует импульс управления для коммутаторов. Таким образом получается двухканальная система зажигания. Ненужной ничего переделывать, перетачивать и изобретать ! ЭМУ-2К заменяет это всё сабой ! Малые габариты, размеры платы 75*85 мм + дополнительные плюшки функционала ! Встроенный генератор импульсов выполняет 1. Функция внутреннего теста работоспособности ЭМУ-2К. 2. Можно просушить свечи невыкручивая их, если залило бензином. 3.Функция аварийного зажигания.

Стандартная комплектация ЭМУ-2К без проводки потключения, радиатора коммутаторов и корпуса коробки. Проводка потключения отдельно по вашим размерам и желаниям. Радиаторы и корпус коробки пока на стадии разработки. Схема подключения и инструкции прилогаются. Если есть вопросы пишите, звоните.

Двухконтурное зажигание на ниву 21213 своими руками

– Более уверенный пуск. – Большая надежность (да, да несмотря на усложнение системы надежность выше, даже при перегорании кучи компонентов всегда можно добраться на 2 цилиндрах. Опыт был. – При нормальной герметизации двигатель спокойно работает под водой. Проверено. Не говоря уж о брызгах и паре от коллектора напрочь убивающие стандартную систему.

Уазы с таким зажиганием бороздят просторы большого театра, примемся за ниву.

Тут бы надо картинку, но у меня ее нет.

Развинчиваем все что развинчивается, расшплинтовываем и разбираем.

А это шаблоны и кусочки железяк которые мы будем приваривать к площадке.

Привинчиваем шаблон, привариваем режем резьбу и красим.

В шторке завариваем любые две прорези напротив друг друга:

В основании трамблера выпиливаем отверстия под разъем второго ДХ

Для М4 там слишком тонко, поэтому Мз насквозь с гайками.

Собираем и укладываем провода

Все. Дальнейшая сборка трамблера в порядке обратном разборке.

Это единственный доработанный компонент системы.

Трамблер уехал в другой город, как только будет смонтирован будут фотки и схема подключения.

Подводное зажигание на ниву своими руками

И решений несколько. Самое простое и очевидное – заделать все дырки и посадить крышку трамблера на герметик. Правда без сапуна проработает это недолго. Поэтому второй уровень подготовки – это перчатка. Большая резиновая хозяйственная. Натягивается на трамблер, в четыре пальца свечные провода, в пятый – сапун. Все заматывается синей изолентой. Выглядит колхозно, но это вполне работоспособная конструкция, которая устраивает многих. Но решили поэкспериментировать и собрали зажигание на двух датчиках холла. Основная суть такой системы, что выбрасывается за ненадобностью бегунок, а вместо него ставятся датчики холла, которые герметичны и в итоге весь трамблер отлично работает под водой. Поэтому во внедорожной среде, а особенно среди уазоводов, такую систему называют подводным зажиганием.

А вообще подводность зажигания – это побочный эффект. Основное это отсутствие потерь в распределителе зажигания и как следствие усиление искры. Поэтому такую систему активно ставили и на спортивные двигатели для прибавки мощности и для уверенного запуска двигателя в морозы. Так же можно в более широких пределах устанавливать УОЗ без возникновения детонации и выставить холостой ход хоть 200 оборотов. А за счет двухконтурности в случае выхода из строя одного контура (датчика холла, коммутатора или катушки) на втором контуре двигатель продолжит работать. Основную деталь – планку для двух датчиков холла – купили у чувака, который раньше строил машины для дрэг рейсинга. Коммутаторы обычные, уже были в запасе. Модуль зажигания 2111. Инжекторные свечи.

Не знаю сколько мощности добавилось в ниве и насколько выросла максималка, но субъективно тяги на низах добавилось. Чуть-чуть. А вот холостой ход действительно стал ровнее. И заводится стала гораздо лучше. Не в смысле, что раньше с десятого раза, а то что теперь летом подсосом пользоваться не нужно. А зимой на подсосе только заводится и через пять секунд можно убирать – холостые низкие, но стабильно держатся и ехать тоже можно сразу – провал чувствуется, но по мере прогрева исчезает. В реальных условиях систему испытать не удалось, что очень хорошо – в нашем классе плавание по капот это нештатная ситуация. А загнать в воду и поплавать просто для интереса планы были, но осенью после завершения сезона уже холодно и сколько машину потом сушить, ну а весной перед сезоном вообще не до того. По лужам гонял, волны через капот поднимал. Там, где раньше пришлось бы лезть за сухим бегунком, теперь просто еду без опаски залить зажигание. В порядке эксперимента пока мыл машину, то из шланга лил на работающий двигатель. И на трамблер, и на коммутаторы-катушку. Никаких перебоев замечено не было, как ровно работал, так и продолжил работать.

Лада 4×4 3D Нива 96 г.в. › Бортжурнал › БСЗ трамблёры на двигатели 2106 и 21213

Зажигание для 21213 без трамблера

Сообщение Gorinich » 21 янв 2012, 17:34

Re: Зажигание для 21213 без трамблера

Сообщение Suicide » 21 янв 2012, 17:35

Источник статьи: http://av-1.ru/remont-i-to/dvuhkonturnoe-zazhiganie-na-vaz-2108.html

Двухконтурное зажигание на ниву 21213 своими руками

Двухконтурное зажигание

Двухконтурное зажигание запись закреплена

Комплект двух канального зажигания под 1 д. Холла только под заказ.

Классика только под заказ

Двухконтурное зажигание запись закреплена

Источник статьи: http://automan.su/avtovaz/podvodnoe-zazhiganie-na-nivu-svoimi-rukami.html

2-х контурное зажигание

Всем привет! Уже давно слышал о том что люди ставят на ваз «Классику» доработанную систему зажигания. Себе тоже как-то захотелось, но времени, средств и желания что-то переделывать не было. Но не было пока не стал строить новый двигатель и снова начал интересоваться новой системой, но опять пришел к выводу что без помощи токаря мне не обойтись, плюс лишние затраты на то что и так вроде бы нормально работает!
Основные системы зажигания:
1. КСЗ — контактный трамблер, роль раздачи искры выполняет бигунок, момент подачи искры происходит от прерывательных кулачков, которые имеют зазор и часто изнашиваются.
2. БСЗ — бесконтактный трамблер, раздача снова от бигунка, но вместо кулочков уже стоит Датчик Холла(далее ДХ), что дает практически стабильную работу, но ДХ и Коммутатор снова слабое звено.
3. 2х-контурное БСЗ — тут уже совсем безконтактное, роль раздачи искры выполняет ДХ, Коммутаторы и Котушки, от обычного БСЗ отличается тем что вместо одной котушки применяется две двухвыводные или одна четырехвыводная; два коммутатора и два датчика Холла либо же один семивыводной коммутатор и один ДХ
4. МПСЗ — микропроцесорная система зажигания, еще круче, по типу мозгов только на карбюраторе, но стоимость её в разы дороже, плюс нужно шкив и переднюю крышку двигателя с датчиком, тогда трамблер можно не использовать и вовсе.

Сейчас лето, жара, собрался поехать отдохнуть на пару дней на море, и стал подготавливать машину к поездке, промелькнула мысля сделать двух-контурное зажигание, но тратится не особо хотелось, перед поездкой, да и вдруг не получится, и на необкатаном зажигании ехать нельзя. На будущее заказал себе ДХ и разъемы под второй коммутатор и второй ДХ. И в этот же день начались проблемы с моим БСЗ, пропадают обороты на тахометре, машина глохнет и все. Поставил КСЗ на время и задумался о переделки бсз под двухконтурное. Причиной неисправности стал тот самый ДХ который стерся об искривленную шторку трамблера. Но не беда «Все что ломается — всё к тюнингу».

Сначала думал сделать на одном датчике, но найти семивыводной коммутатор не так просто, да еще и не сильно надежно, плюс нужно было шторку изготавливать отдельно у токаря. Выбор пал на два датчика и два коммутатора. Докупил второй коммутатор и четырехвыводную катушку. Для такой системы нужна была своя шторка, которая делается со старого бсз-трамблера. Всего-то обрезается две шторки на 180град. Но самое сложное было далее, это поставить второй ДХ так чтобы он строго стоял на 90град от первого, плюс его нужно было еще как-то закрепить. Те кто знает канал Травникова, у него есть эти схемы и чертежи и видео с этой же системой, но там без токаря не обойтись. Мне честно говоря было влом обращаться к токарю и ждать пока он её изготовит, поэтому я поступил следующим образом. Взял пластинку 1мм из алюминия и сначала вырезал круг. На нем же вспомнив курс геометрии, расчертил всё как нужно, сделал отверстия под вакуум и под старый датчик, под новый сделал отверстие и нарезал резьбу под винтики и вырезал отверстие под шток.

Источник статьи: http://www.drive2.ru/l/10546560/
