Посоветуйте свечи на 1G-Fe

Опции темы

Поиск по теме

Посоветуйте свечи на 1G-Fe

Посоветуйте свечи на 1G-Fe кто менял, и разброс по ценам.

Второй год ставлю обычные от тойоты. Ценник от 180 до 200 за штуку.
Беру в фирменном маге. Есессссно они из китая.
Меняю где-то раз в 6-8 мес (менее 10 тыс км). На расход не жалуюсь. Пуск зимой отличный, ну и т д.
А Вот такие они стали после предыдущей замены :

Вот такой у нас 95 бензин.(Не заправляйтесь на ПОСТЫШЕВА)
Теперь тока на Альянсе на ИНСТРУМЕНТАЛКЕ. Посмотрим какие будут свечи..

У меня 3-х контактные, доволен, цена около 1200 за штуку

Ставь на обычный 1G-FE обычные
Denso K16R-U11 или NGK BKR5EYA или оригинал Toyota 90919-01164 (что тоже Denso K16R-U11) от exist т.к. Denso и NGK часто подделывают.

Я брал на exits’е по 64,63 руб именно 90919-01164.

Менять через 15 тык или чаще.
На обычном 1G-FE это трудности не представляет.
При этом моторе ставить дорогие свечи бессмысленно, одна заправка бодягой — и свечи в морг.

что за фирма? маркировка какая? где брал?
хочу попробывать воткнуть какие-нить такие.

Присоеденюсь к bg1.
То афффтор — единственное добавлю, покупай там, где сразу проверяют. И будет Тебе счастье!

Ставь на обычный 1G-FE обычные
Denso K16R-U11 или NGK BKR5EYA или оригинал Toyota 90919-01164 (что тоже Denso K16R-U11) от exist т.к. Denso и NGK часто подделывают.

Я брал на exits’е по 64,63 руб именно 90919-01164.

а какие ставить на 1 g с ввт, есть мысл ставить иридиевые или платиновые?

Смысл есть когда конструкция двигла ТРЕБУЕТ более долговечных свечей.

Или менять их проблематично из-за снятия/установки многих деталей как на 1JZ

Я брал на exits’е по 64,63 руб именно 90919-01164.

ага советчики, вы сначало разберитесь какой у него 1Ж, если простой, то согласен Denso K16R-U11 или NGK BKR5EYA , если бимс, то
NGK BKR6EYA или Denso K20R-U11

Источник статьи: http://forums.drom.ru/toyota-mark-ii-chaser-cresta/t1150919905.html

Свечи

Хочу поделиться опытом замены свечей на 1G-FE BEAMS.
В первом посте описывал проблему с клапаном VVTI, в ходе устранения которой была выявлена проблема со свечами). Они имели красный «нагар» (или как эта хрень называется?), что, по словам механика, вызвано высоким содержанием железа в местном топливе. Несмотря на то, что свечи, вроде, работали, решил их заменить и заодно чуть поковыряться в автомобиле. Останавливало одно… некоторые автомобилисты после замены свечей (даже на оригинальные «каталожные») сталкивались с некорректной работой двигателя (подтверждает мнение, что «коли работает, то лезть туды не надобно»), увеличенным расходом топлива, а то и с проблемами по электрике… Но, как понимаете, это не остановило. Все закончилось хорошо ))
К слову, на этом двигателе все 6 свечей легко доступны, что, по информации из всемирной сети «Интернет» выгодно отличает (кто-то скажет, что это одно из немногих «выгод» :D) указанный движок от тех же JZ-дов .
Свечи покупал оригинальные, не иридиевые, фирмы Denso. Обошлись мне они в 200 рублей штука. Хотя можно было бы приобрести и дешевле…

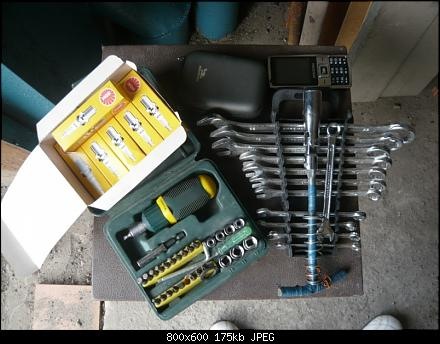

Для тех, кто не знает! Для замены свечей вам потребуется свечной ключ :))
Лично для меня эта информация стала «откровением», когда я в 2010-м в первый раз снял пластиковую защиту и посмотрел «туда, где торчат свечи». Ключ «на 16». Также заблаговременно приготовьте какой-нибудь «рычаг», который можно было бы «приладить» к свечному ключу и вывернуть те свечи, которые не хотят выкручиваться с легкостью! А такие «трудные» свечи у меня были! Интернет рекомендует прикладывать усилия к рычагу одновременно с двух сторон, а не с одной. Не знаю, в чем суть. Догадываюсь, что можно попортить резьбу на свечах и иметь большие проблемы с заменой отдельный частей двигателя…
Также нужна «трещетка» «на 10» с удлиняющей насадкой, тряпки (в том числе минимум одна чистая), три литра хорошего пива или другого напитка по вкусу, достойная закуска и хорошая компания…
Основная проблема для меня заключалась в том, где найти МЕСТО (теплый гараж или бокс), в котором можно было бы повозиться часа два, поменять свечи, протереть подкапотное пространство и еще решить один вопрос с майфуном, ибо на морозе -20оС даже стоять-то неприятно, не то, что свечи менять. Помог хороший знакомый, предоставил теплый бокс, в котором мы все запланированное и сделали ) Спасибо ему! Заодно решилась проблема с компанией )
Итак, начал менять свечи, скинул клемму (не уверен, что необходимо, но все же), снял воздуховод, протер часть подкапотного пространства, которая оказалась более доступной, стал по одной вынимать свечи и менять их. И так все 6 штук ))
Очень лаконично все изложил )
А теперь немного конкретики:
1. Свечи находятся под такими «хреновинами» с резиновыми «присосками». Когда почувствуешь, что свеча выкручена ключом, нужно взять снова эту хреновину с присоской, засунуть ее в «шахту», где находится свеча и слегка надавить, чтобы последняя «присосалась» и ее можно было бы вытащить наружу!
2. Когда выкрутите свечу, прикройте образовавшуюся в двигателе дырку чистой тряпкой, чтобы в нее (не дай Бог!) ничего не упало ))
3. Когда будете закручивать свечу обратно:
во-первых, поместив свечу в ее «шахту», сперва какбэ снова потихоньку начните ее «выкручивать», прислушайтесь, когда она «провалится» в резьбу (упадет вниз на 1-2 мм) и только после этого начинайте закручивать!
во-вторых, не закручивайте свечу очень сильно, так как можете сорвать резьбу и иметь проблемы (см. выше)
После замены свечей завел автомобиль. С начала холостые на холодном двигателе поднялись до 1500 (норма — 1300). Это немного напрягло. Через пару минут все вернулось на круги своя. Уже отъездил около 500 км и проблем нет )

Выкладываю фото (опять не мои, да простит меня их автор! Свои сделать не успел, времени было в обрез, фотоаппарата под рукой не оказалось, а тот телефон, который у меня был с собой в тот раз, фотографировать просто не умеет 0_о).

Также прошу обратить внимание, что представленные фото с поста про замену клапана ВВТИ!

Источник статьи: http://www.drive2.ru/l/4899916394579225972/

Двигатель Toyota 1G-FE

2.0-литровый двигатель Toyota 1G-FE включая версию BEAMS выпускался с 1988 по 2007 годы и устанавливался на такие популярные модели японского концерна как Креста, Краун и Марк 2. Два поколения силового агрегата имеют так много отличий, что считаются разными моторами.

Технические характеристики двигателя Toyota 1G-FE 2.0 литра

Тип	рядный
Кол-во цилиндров	6
Кол-во клапанов	24
Точный объем	1988 см³
Диаметр цилиндра	75 мм
Ход поршня	75 мм

Система питания	инжектор
Мощность	135 — 140 л.с.
Крутящий момент	175 — 185 Нм
Степень сжатия	9.6
Тип топлива	АИ-92
Экологич. нормы	ЕВРО 2

Тип	рядный
Кол-во цилиндров	6
Кол-во клапанов	24
Точный объем	1988 см³
Диаметр цилиндра	75 мм
Ход поршня	75 мм

Система питания	инжектор
Мощность	160 л.с.
Крутящий момент	200 Нм
Степень сжатия	10
Тип топлива	АИ-95
Экологич. нормы	ЕВРО 3

Вес двигателя 1G-FE по каталогу составляет 180 кг

Описание устройства мотора 1GFE 2.0 литра

В 1988 году одновальный 12-клапанный 1G-E мотор сменил двухвальный 24-клапанный 1G-FE. Обновленный силовой агрегат был основан на этом же рядном 6-цилиндровом чугунном блоке, однако имел так называемую узкую ГБЦ, где ремень вращал 2 распредвала с одной шестерни. Электронный впрыск теперь управлялся MAP-сенсором, а от гидрокомпенсаторов отказались.

Номер двигателя 1G-FE расположен на стыке блока с коробкой

Первая версия этого силового агрегата выпускалась с 1988 по 1998 год без особых изменений, единственное, что в 1996 году мощность двигателя слегка подняли, примерно на 5 л.с. и 10 Нм.

Вторая версия либо 1G-FE BEAMS получила так много изменений, что по сути это другой мотор. Тут иная головка блока, шатунно-поршневая группа, система бесконтактного зажигания DIS-6. Появился фазорегулятор VVT-i на впускном валу и система изменяемой геометрии впуска ACIS. После первой модернизации добавилась электронно-управляемая дроссельная заслонка ETCS. Степень сжатия подняли с 9.6 до 10, а мощность двигателя с 140 л.с 185 Нм до 160 л.с. 200 Нм.

Русскоязычный мануал для двигателей линейки 1G можно скачать тут

Источник статьи: http://otoba.ru/dvigatel/toyota/1g-fe.html

Двигатель 1G-FE Toyota

Серия двигателей 1G отсчитывает свою историю с 1979 года, когда на конвейеры Toyota для оснащения заднеприводных автомобилей класса Е и Е+ (Crown, Mark 2, Chaser, Cresta, Soarer) впервые стала поставляться 12-клапанная рядная «шестерка» с индексом 1G-EU. Именно ей на смену в 1988 году пришел знаменитый двигатель 1G-FE, долгие годы обладавший неформальным титулом самого надежного агрегата в своем классе.

В неизменном виде 1G-FE производился восемь лет, а в 1996 году был подвергнут незначительной доработке, в результате которой максимальная мощность и крутящий момент двигателя «подросли» на 5 единиц. Эта доработка не затрагивала принципиально конструкцию ДВС 1G-FE и была вызвана очередным рестайлингом популярных моделей Toyota, получивших в дополнение к обновленным кузовам еще и более «мускулистую» силовую установку.

Глубокая модернизация ожидала мотор в 1998 году, когда для спортивной модели Toyota Altezza понадобился двигатель аналогичной конфигурации, но с более высокими характеристиками. Конструкторам Toyota удалось решить эту задачу путем увеличения частоты вращения ДВС, повышения степени сжатия и внедрения в ГБЦ целого ряда современных электронных устройств. Обновленная модель получила дополнительную приставку к своему имени — 1G-FE BEAMS (Breakthrough Engine with Advanced Mechanism System). Это означало, что ДВС на тот момент времени относился к классу самых современных моторов, использующих усовершенствованные механизмы и системы.

Важно. Двигатели 1G-FE и 1G-FE BEAMS имеют схожие названия, но на практике представляют собой абсолютно разные силовые агрегаты, большинство деталей которых не являются взаимозаменяемыми.

Конструкция и технические характеристики

Мотор 1G-FE относится к семейству рядных 24-клапанных шестицилиндровых ДВС с ременным приводом на один распредвал. Второй распредвал приводится в движение от первого через специальную шестерню («TwinCam с узкой головкой блока цилиндров»).

Двигатель 1G-FE BEAMS построен по аналогичной схеме, но имеет более сложную конструкцию и начинку ГБЦ, а также новые цилиндро-поршневую группу и коленчатый вал. Из электронных устройств в ДВС присутствуют система автоматического изменения фаз газораспределения VVT-i, электронно управляемая дроссельная заслонка ETCS, бесконтактное электронное зажигание DIS-6 и система управления геометрией впускного коллектора ACIS.

Параметр	Значение
Компания-производитель / завод	Toyota Motor Corporation / Shimoyama plant
Модель и тип ДВС	1G-FE, бензиновый	1G-FE BEAMS, бензиновый
Годы выпуска	1988-1998	1998-2005
Конфигурация и количество цилиндров	Рядный шестицилиндровый (R6)
Рабочий объем, см3	1988
Диаметр цилиндра/ Ход поршня, мм	75,0 / 75,0
Степень сжатия	9,6	10,0
Количество клапанов на цилиндр	4 (2 на впуск и 2 на выпуск)
Механизм газораспределения	Ремень, два верхних вала (DOHC)	Ремень, два верхних вала (DOHC) и система VVTi
Последовательность срабатывания цилиндров	1-5-3-6-2-4
Макс. мощность, л.с. / об.мин.	135 / 5600 140 / 5750*	160 / 6200
Макс. крутящий момент, Н·м / об.мин.	180 / 4400 185 / 4400*	200 / 4400
Система питания	Распределенный электронный впрыск топлива (EFI)
Система зажигания	Распределитель (трамблер)	Индивидуальная катушка зажигания на каждый цилиндр (DIS-6)
Система смазки	Комбинированная
Система охлаждения	Жидкостная
Рекомендованное октановое число бензина	Неэтилированный бензин АИ-92 или АИ-95
Соответствие экологическим нормам	—	ЕВРО 3
Тип агрегатируемой с ДВС трансмиссии	4-ст. и 5-ст. МКПП / 4-ст. АКПП
Материал БЦ / ГБЦ	Чугун / Алюминий
Вес двигателя (примерный), кг	180
Ресурс двигателя по пробегу (примерный), тыс. км	300-350

* — технические характеристики для модернизированного двигателя 1G-FE (годы выпуска 1996-1998).

Средний расход топлива по всем моделям не превышает 10 л на 100 км пути в смешанном цикле.

Применяемость двигателей

Мотор Toyota 1G-FE ставился на большинство заднеприводных автомобилей класса Е и на некоторые модели класса Е+. Список этих автомобилей с указанием их модификаций приведен ниже:

Двигатель 1G-FE BEAMS не просто заменил предыдущую модификацию на новых версиях тех же моделей Toyota, но смог «освоить» несколько новых авто японского рынка и даже «выехал» в Европу и на Ближний Восток на Lexus IS200/IS300:

Mark 2 GX105/GX110/GX115;
Chaser GX100/GX105;
Cresta GX100/GX105;
Verossa GX110/GX115;
Crown Comfort GBS12/GXS12;
Crown/Crown Majesta GS171;
Altezza/Altezza Gita GXE10/GXE15;
Lexus IS200/300 GXE10.

Опыт эксплуатации и обслуживания

Вся история эксплуатации двигателей серии 1G подтверждает устоявшееся мнение об их высокой надежности и неприхотливости. Специалисты обращают внимание владельцев автомобилей лишь на два момента: необходимость контроля состояния ремня ГРМ и важность своевременной замены моторного масла. Первым от старого или некачественного масла страдает клапан VVTi, который элементарно засоряется. Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование. Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами.

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

замена моторного масла — через 10 тыс. км. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Отзывы

Многообразие отзывов о 1G-FE и 1G-FE BEAMS можно разделить на две группы: отзывы профессионалов, занимающихся техническим обслуживанием и ремонтом этих моторов, и отзывы простых автолюбителей. Первые единодушны в том, что глубокая модернизация двигателя в 1998 году привела к общему снижению надежности, долговечности и ремонтопригодности агрегата. Но даже они признают, что 250-300 тыс. км пробега оба варианта ДВС не вызывают никаких нареканий практически при любой эксплуатации. Обычные автовладельцы более эмоциональны, но их отзывы в основной своей массе также благожелательны. Часто встречаются сообщения о том, что эти двигатели исправно отработали на авто по 400 и более тысяч км пробега.

Достоинства двигателей 1G-FE и 1G-FE BEAMS:

надежность и долговечность;
низкая шумность и виброустойчивость;
простота конструкции и ремонтопригодность (только 1G-FE);
высокие мощность и крутящий момент (только 1G-FE BEAMS);

повышенная требовательность к качеству моторного масла;
возможность перескока или срезания зубьев ремня при загустевшем на морозе масле и высокая вероятность попадания масла на элементы ГРМ при нарушении сальника из-за того, что масляный насос имеет привод от ремня ГРМ;
повышенный расход масла (до 1 л на 10 тыс. км);
слабая надежность датчика давления масла (на ранних модификациях 1G-FE);
«возрастные» проблемы: неисправности трамблера, отложения на стенках форсунок и во впускном коллекторе, изношенные высоковольтные провода (только 1G-FE);
опасность образования шлаков на контроллере системы VVTi и гидрокомпенсаторах (только 1G-FE BEAMS);
ограниченный ресурс индивидуальных катушек зажигания (только 1G-FE BEAMS);
опасность повреждения клапанов при обрыве ремня ГРМ (только 1G-FE BEAMS);
сложность ремонта и обслуживания (только 1G-FE BEAMS).

Тюнинг двигателя 1G-FE, предполагающий установку турбины и сопутствующих устройств, не является благодарным занятием, так как требует серьезных финансовых затрат, а в результате дает сильный негативный эффект, заключающийся в потере основного достоинства этого мотора — надежности.

Интересно. В 1990 году на конвейерах Toyota появился новая серия двигателей 1JZ, которая по официальному анонсу компании должна была заменить серию 1G. Однако моторы 1G-FE, а потом и 1G-FE BEAMS, после этого анонса производились и устанавливались на автомобили еще более 15 лет.

Источник статьи: http://motorist.expert/seria-g/16-dvigatel-toyota-1g-fe.html

1g fe свечи зажигания мануал с завода

Проверка свечей зажигания

Внимание: в зависимости от типа двигателя устанавливаются свечи обычного типа или свечи с платиновым покрытием электродов.

Обычный тип свечей зажигания

При необходимости зазор может быть отрегулирован подгибанием бокового электрода.
Свечи могут быть очищены металлической щеткой или в пескоструйном аппарате.

Свечи зажигания с платиновым покрытием электродов

Никогда не используйте металлическую щетку для очистки свечей зажигания такого типа.
Никогда не пытайтесь регулировать зазор в свече зажигания, бывшей в эксплуатации.
Свечи зажигания должны заменяться через каждые 100000 км пробега автомобиля.
Регулировку зазора у новой свечи необходимо проводить подгибанием только бокового электрода у основания, не трогая центральный электрод.

1. Проверьте электроды свечей зажигания.

При наличии мегомметра измерьте электрическое сопротивление изолятора.

Номинальное сопротивление. не менее 10 МОм

Если сопротивление меньше допустимого, очистите свечу.

2. Проверьте визуально состояние свечей зажигания на предмет износа электродов, повреждений резьбы и/или изолятора. При необходимости замените свечи зажигания.

Покончив с перегревом, перехожу к свечам на 1G-FE

Ты сначала определись чего хочешь:
1) Компетентно ездить с 15л/100 и иметь тебя будет каждая вторая Нексия.
2) Иметь расход 10л как у меня и пропускать вперед только редкие экземпляры заранее вызывающие уважение.

Теперь без эмоций.
Свечи я начал менять после того как на фирменной станции TOYOTA три обученных в Японии механика ходили вокруг машины и говорили чего ладно а чего нет. Замеряли эти свечи чудо-приборами, рисовали графики и т.д.
CD у всех одинаковые и по ним нужно — K16R-U11.
Я ставил и K16R-U11 и K20R-U11, отъездил по 1000км на каждой при равных прочих условиях. Обе хуже родных ПО МОЕМУ ЛИЧНОМУ МНЕНИЮ.
А родные стоят ND K20PR-U11.

Добрый совет — при покупке договорись насчет возврата, хотя если уже 15л то хуже не будет.

Все уехал вечером загляну.

: стоять в моем моторе 1G-FE, 93 г.в. Почитал переписку про свечи в архивах конфы — мнения слишком сильно расходятся, поэтому прошу дать информацию из компетентных источников (а не «у меня стояли такие-то, но по каталогу такие-то, а я вообще поставил вот такие и очень доволен»).
:
: Ты сначала определись чего хочешь:
: 1) Компетентно ездить с 15л/100 и иметь тебя будет каждая вторая Нексия.
: 2) Иметь расход 10л как у меня и пропускать вперед только редкие экземпляры заранее вызывающие уважение.
:
: Теперь без эмоций.
: Свечи я начал менять после того как на фирменной станции TOYOTA три обученных в Японии механика ходили вокруг машины и говорили чего ладно а чего нет. Замеряли эти свечи чудо-приборами, рисовали графики и т.д.
: CD у всех одинаковые и по ним нужно — K16R-U11.
: Я ставил и K16R-U11 и K20R-U11, отъездил по 1000км на каждой при равных прочих условиях. Обе хуже родных ПО МОЕМУ ЛИЧНОМУ МНЕНИЮ.
: А родные стоят ND K20PR-U11.
:
: Добрый совет — при покупке договорись насчет возврата, хотя если уже 15л то хуже не будет.
:
: Все уехал вечером загляну.

В маркировке ND»шных свечей буква P означает «платиновый
электроды» только если она стоит впереди, до
температурного индекса. Например, PQ20R — с платиновым
электродом. Q20PR — с обычным. Что эта буква означает после
температурного индекса, я не знаю. 🙁

Может-то может, а что на самом деле?

В каталоге NGK в таблице соответствия ND NGK нашел
следующее:

Q16R-U == BCPR5EY
Q16PR-U == BCPR5ES

Буква «Y» у NGK означает «V-Grooved center electrode», а «S» —
«Standard 2.6mm center electrode». Гип-гип-ура!

Мне кажется должны быть приборы по определению соответствия свечей двигателю и выявления неполадок в системе зажигания. Одним из методов возможно могло быть форма амплитуды высокого напряжения на катушке зажигания.

А что на станции не могли сказать на каком цилиндре напряжение выше других или на каждой менялась?

Но если зажигание ненадежное — то двигатель «троит» или иначе перебои в работе и ощутимо падает тяга.

Два цилиндра из 6 выпадали, но не намного. Сказали что на V4 наверное было бы заметно по езде, а на V6 точно не заметишь но свечи лучше поменять.
:
: Но если зажигание ненадежное — то двигатель «троит» или иначе перебои в работе и ощутимо падает тяга.
:
Никаких проблем до замены не было. Появились только после, о чем уже писал.

Оба варианта свечей (см. мое письмо ниже) — с резистором.

Тут есть некоторая неоднозначность — по разным источникам,
устанавливаются либо свечи ND K20R-U (аналог от NGK — BKR6EYA),
либо K16R-U11 (аналог от NGK — BKR5EYA-11).

В пользу первого варианта говорят следующие источники:
1. Книга по двигателям 1G.
2. Опыт замены свечей одного из участников нашей конфы (увы, не
помню, кого именно) — изначально были установлены K20R-U, взамен
были установлены «по каталогу» K16R-U11, после чего появились
некоторые проблемы.
3. Ваш каталог Тойота
4. Справочник по NGK-свечам, ссылку на который Вы привели.

В пользу второго варианта:
1. Справочник по ND-свечам с сайта Nippon Denso. В свое время я
«умыкнул» оттуда тойотовскую часть информации, позже этот сайт
был реконструирован и мои старые закладки сейчас не работают, а
искать лень. 😉 Информация представлена в виде GIF»ов, два из
которых (по Крауну и Марку2) я положил к себе на сайт
(http://zinc.redcom.ru/jnc/misc/crown_plugs.gif и
http://zinc.redcom.ru/jnc/misc/markii_plugs.gif). Учитывая то,
что ND фактически является подразделением Тойоты и делает для них
всю или почти всю электрику.
2. При замене свечей на своем Крауне («91, GS131, 1G-FE) были
выкручены старые родные именно K16R-U11. Поставлены были аналоги
от NGK (BKR5EYA-11).

Вывод: информация в каталогах не является полной и исчерпывающей.
На двигатель 1G-FE разных годов выпуска устанавливались свечи
двух моделей, поэтому при замене свечей нужно ставить именно
такие же (или полные аналоги).

В подтверждение этих слов:
На моем 1G-FE 02.89 выпуска изначально стояли BCPR6ES.

А по этому случаю есть соображения.

Есть. BCPR6ES — это аналог со стандартным электродом свечи
BCPR6EP с платиновым, которая есть аналог ND PQ20R, которая есть
родная свеча для 1G-GEU. Предыдущий владелец вполне мог купить на
рынке свечи для «1G твинкам», поскольку оба двигателя
твинкамовские, а эти буковки после черточки (-FE, -GEU) для
народа обычно темный лес. Ну и купил. Или она с Японии с такими
пришла?

Если Вы заметили, в этом справочнике для Crown указаны BKR6EYA
(имеется в виду кузов GS130/GS131), а несколькими строками ниже,
для Crown GS151 — BKR5EYA-11. Двигатель в обоих случаях один и
тот же — 1G-FE.

Это справедливо и для одного и того же рынка сбыта — японского.
На моем старом Марке стоял двигатель 1G-GEU, до 86 г. для него
были положены свечи PQ16R-11, с 87 — PQ20R-11. Внешне двигатели
тоже немного отличались обвеской, формой ресивера и еще
по-мелочам.

Я имею возможность сравнивать два 1G-FE — один на «91 Crown,
второй — на «93 MarkII. Это достаточно разные двигатели. Приведу
некоторые отличия марковского движка:

1. отсутствует датчик на форсунку холодного пуска, провод от
форсунки уходит в общий жгут по направлению к салону (видимо, в
компьютер).

2. TPS (датчик положения дроссельной заслонки) представляет собой
потенциометр (4 контакта), в отличие от крауновского, где просто
два концевика на «ХХ» и «педаль в пол» (3 контакта).

3. воздушный клапан (ISC), заведующий прогревными оборотами,
компенсацией нагрузки при включении кондиционера и холостым
ходом, полностью управляется компьютером, имеет 6 контактов и
выглядит так же, как на «серьезных» двигателях (например,
1G-GEU).

Какие изменения «внутри» двигателя — неизвестно, так что вполне
может оказаться, что и свечи другие (до них еще не добрались).

Кстати, новейший, прошлогодний, вариант двигателя с VVT-i и
мощностью 160лс тоже ведь называется 1G-FE.

: Автомобилизм довольно сложное дело и наверняка незря фирмы
: делают миллиардные расходы на разработку новых моделей. Нам как
: пользователям остается только констатировать факты и приводить
: строки из справочников.

Добавлю — еще надо думать, анализировать и сопоставлять. К любому
источнику информации нужно подходить творчески. 😉

Двигатель 1G-FE Toyota

Важно. Двигатели 1G-FE и 1G-FE BEAMS имеют схожие названия, но на практике представляют собой абсолютно разные силовые агрегаты, большинство деталей которых не являются взаимозаменяемыми.

Конструкция и технические характеристики

Параметр	Значение
Компания-производитель / завод	Toyota Motor Corporation / Shimoyama plant
Модель и тип ДВС	1G-FE, бензиновый	1G-FE BEAMS, бензиновый
Годы выпуска	1988-1998	1998-2005
Конфигурация и количество цилиндров	Рядный шестицилиндровый (R6)
Рабочий объем, см3	1988
Диаметр цилиндра/ Ход поршня, мм	75,0 / 75,0
Степень сжатия	9,6	10,0
Количество клапанов на цилиндр	4 (2 на впуск и 2 на выпуск)
Механизм газораспределения	Ремень, два верхних вала (DOHC)	Ремень, два верхних вала (DOHC) и система VVTi
Последовательность срабатывания цилиндров	1-5-3-6-2-4
Макс. мощность, л.с. / об.мин.	135 / 5600

140 / 5750* 160 / 6200 Макс. крутящий момент, Н·м / об.мин. 180 / 4400

185 / 4400* 200 / 4400 Система питания Распределенный электронный впрыск топлива (EFI) Система зажигания Распределитель (трамблер) Индивидуальная катушка зажигания на каждый цилиндр (DIS-6) Система смазки Комбинированная Система охлаждения Жидкостная Рекомендованное октановое число бензина Неэтилированный бензин АИ-92 или АИ-95 Соответствие экологическим нормам — ЕВРО 3 Тип агрегатируемой с ДВС трансмиссии 4-ст. и 5-ст. МКПП / 4-ст. АКПП Материал БЦ / ГБЦ Чугун / Алюминий Вес двигателя (примерный), кг 180 Ресурс двигателя по пробегу (примерный), тыс. км 300-350

* — технические характеристики для модернизированного двигателя 1G-FE (годы выпуска 1996-1998).

Средний расход топлива по всем моделям не превышает 10 л на 100 км пути в смешанном цикле.

Применяемость двигателей

Mark 2 GX105/GX110/GX115;
Chaser GX100/GX105;
Cresta GX100/GX105;
Verossa GX110/GX115;
Crown Comfort GBS12/GXS12;
Crown/Crown Majesta GS171;
Altezza/Altezza Gita GXE10/GXE15;
Lexus IS200/300 GXE10.

Опыт эксплуатации и обслуживания

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

замена моторного масла — через 10 тыс. км. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Отзывы

Достоинства двигателей 1G-FE и 1G-FE BEAMS:

надежность и долговечность;
низкая шумность и виброустойчивость;
простота конструкции и ремонтопригодность (только 1G-FE);
высокие мощность и крутящий момент (только 1G-FE BEAMS);

повышенная требовательность к качеству моторного масла;
возможность перескока или срезания зубьев ремня при загустевшем на морозе масле и высокая вероятность попадания масла на элементы ГРМ при нарушении сальника из-за того, что масляный насос имеет привод от ремня ГРМ;
повышенный расход масла (до 1 л на 10 тыс. км);
слабая надежность датчика давления масла (на ранних модификациях 1G-FE);
«возрастные» проблемы: неисправности трамблера, отложения на стенках форсунок и во впускном коллекторе, изношенные высоковольтные провода (только 1G-FE);
опасность образования шлаков на контроллере системы VVTi и гидрокомпенсаторах (только 1G-FE BEAMS);
ограниченный ресурс индивидуальных катушек зажигания (только 1G-FE BEAMS);
опасность повреждения клапанов при обрыве ремня ГРМ (только 1G-FE BEAMS);
сложность ремонта и обслуживания (только 1G-FE BEAMS).

Интересно. В 1990 году на конвейерах Toyota появился новая серия двигателей 1JZ, которая по официальному анонсу компании должна была заменить серию 1G. Однако моторы 1G-FE, а потом и 1G-FE BEAMS, после этого анонса производились и устанавливались на автомобили еще более 15 лет.

Источник статьи: http://radent40.ru/1g-fe-svechi-zazhiganiya-manual-s-zavoda/

Взаимозаменяемость свечей зажигания – как правильно выбрать новую свечу?

Для G серии бензиновых моторов Toyota характерны следующие особенности: объемы камер сгорания 2,0 л, чугунный гильзованный блок, ременной ГРМ привод, цековка поршней, благодаря которой ДВС не гнет клапана в момент обрыва ремня.

ДВС 1G-FE тип 90

Двигатель в исполнении 1G FE создан в 1988 году, имеет двухвальную головку ГБЦ по схеме DOHC 24 V, короткий ход клапана, экономичный расход топлива, 176 Нм и 135 л. с. Предназначалась рядная шестерка продольного расположения исключительно для заднеприводных авто Toyota класса Е.

ДВС 1G-FE BEAMS тип 98

Ровно через 10 лет изготовителем произведена форсировка для обеспечения параметров 200 Нм и 160 л. с. за счет установки VVTi муфты на впускной распредвал для корректировки фаз открывания клапанов. Эту версию назвали BEAMS, использовали только на внутреннем рынке Японии в автомобилях Lexus IS и Toyota Altezza.

Первые десять лет с 1988 по 1998 год в двигателе исполнения 1G-FE использовалась предельно простая конструкция. Рядная схема двигателя с 6 цилиндрами и 24 клапанами обеспечивала руководство компании Toyota динамичным силовым приводом без гоночных характеристик для заднеприводной «классики» Е класса.

Блок цилиндров

Затем потребовалось увеличить мощность для спорткара Altezza/IS 200. Мотор назывался тип ’98, потерял в неприхотливости и неубиваемости, поршни начали гнуть клапаны при обрыве ремня ГРМ. Из-за наличия сложных узлов запчасти стоят гораздо дороже, чем на предыдущей, базовой версии 1G-FE.

Технические характеристики 1G FE соответствуют табличным значениям:

Изготовитель	Shimoyama Plant
Марка ДВС	1G FE
Годы производства	1988 – 2005
Объем	1998 см3 (2,0 л)
Мощность	101 кВт (135 л. с.) BEAMS 119 кВт (160 л. с.)
Момент крутящий	176 Нм (на 4400 об/мин) VVTi 200 Нм (на 4400 об/мин)
Вес	160/178 кг
Степень сжатия	9,6/10
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное/бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный/стальной сварной
Распредвал	низкий/высокий профиль
Материал блока цилиндров	чугун
Диаметр цилиндра	75 мм
Поршни	оригинальные
Коленвал	10 противовесов
Ход поршня	75 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 7,2 л/100 км смешанный цикл 8,7 л/100 км

Расход масла 0,6 – 0,8 л/1000 км Какое масло лить в двигатель по вязкости 5W20, 5W30, 10W30, 10W40 Какое масло лучше для двигателя по производителю Toyota Масло для 1G FE по составу синтетика, полусинтетика Объем масла моторного 4,0/4,2 л Температура рабочая 90° Ресурс ДВС заявленный 250000 км
реальный 400000 км Регулировка клапанов толкатели, шайбы Система охлаждения принудительная, антифриз Объем ОЖ 6,5 л Помпа Aisin WPT112 Свечи на 1G FE BKR6EYA-11 от NGK или Denso K20R-U11 Зазор свечи 1,1 мм Ремень ГРМ Koyo PU355816DRR9D Порядок работы цилиндров 1-5-3-6-2-4 Воздушный фильтр VIC A-173 Масляный фильтр Bosch 0986627598, Blue Print ADT32108, Alco SP-994, Filtron OP618, Fiaam FT516A, Febi 27147 Маховик с посадочным диаметром сцепления 215 мм Болты крепления маховика М12х1,25 мм, длина 26 мм Маслосъемные колпачки производитель Goetze Компрессия от 12 бар, разница в соседних цилиндрах максимум 1 бар Обороты ХХ 750 – 800 мин-1 Усилие затягивания резьбовых соединений свеча – 17 Нм
маховик – 62 Нм

крышка подшипника – 84 Нм (коренной) и 53 (шатунный)

головка цилиндров – две стадии 50 Нм + 90°

Чтобы произвести обслуживание движков или произвести своими руками капремонт рядной шестерки, достаточно иметь мануал официального производителя с подробным разъяснением каждого действия.

Автомобили с 1G FE

Рассматриваемый двигатель устанавливался на такие марки автомобилей:

Toyota Altezza

С июля 2001 по июль 2005 года на Toyota Altezza первого поколения, рестайлинг, универсал, кузов ХЕ10.
С мая 2001 по июль 2005 года на Toyota Altezza первого поколения, рестайлинг, седан, кузов ХЕ 10.
С октября 1998 по апрель 2001 года на Toyota Altezza первого поколения, седан, кузов ХЕ10.

Toyota Chaser

С августа 1998 года по июнь 2001 года на Toyota Chaser шестого поколения, рестайлинг, седан, кузов Х100.
С сентября 1996 по июль 1998 года на Toyota Chaser шестого поколения, седан, кузов Х100.
С сентября 1994 по август 1996 года на Toyota Chaser пятого поколения, рестайлинг, седан, кузов Х90.
С октября 1992 по август 1994 года на Toyota Chaser пятого поколения, седан, кузов Х90.
С июля 1990 по сентябрь 1992 года на Toyota Chaser четвёртого поколения, рестайлинг, седан, кузов Х80.
С августа 1988 по июль 1990 года на Toyota Chaser четвёртого поколения, седан, кузов Х80.

Toyota Cresta

1С августа 1998 по июнь 2001 года на Toyota Cresta пятого поколения, рестайлинг, седан, Х100.
С сентября 1996 по июль 1998 года на Toyota Cresta пятого поколения, седан, кузов Х100.
С сентября 1994 по август 1996 года на Toyota Cresta четвёртого поколения, рестайлинг, седан, Х90.
С октября 1992 по август 1994 года на Toyota Cresta четвёртого поколения, седан, кузов Х90.
С августа 1990 по сентябрь 1992 года на Toyota Cresta третьего поколения, рестайлинг, седан, кузов Х80.
С августа 1988 по июль 1990 года на Toyota Cresta третьего поколения, седан, кузов Х80.

Toyota Crown

С августа 2001 по май 2007 года на Toyota Crown одиннадцатого поколения, рестайлинг, универсал, кузов S170.
С августа 2001 по ноябрь 2003 года на Toyota Crown одиннадцатого поколения, рестайлинг, седан, кузов S170.
С августа 2001 по июнь 2021 года на Toyota Crown одиннадцатого поколения, седан, кузов ХS10.
С сентября 1999 по июль 2001 года на Toyota Crown одиннадцатого поколения, седан, кузов S170.
С июля 1997 по июль 2001 года на Toyota Crown десятого поколения, рестайлинг, седан, S150.
С июля 1997 по август 1999 года на Toyota Crown десятого поколения, рестайлинг, седан, S150.
С декабря 1995 по июнь 1997 года на Toyota Crown десятого поколения, седан, кузов S150.
С июля 1995 по июнь 1997 года на Toyota Crown десятого поколения, седан S150.
С августа 1993 по июль 1995 года на Toyota Crown девятого поколения, рестайлинг, седан, кузов S140.
С октября 1991 по ноябрь 1999 года на Toyota Crown восьмого поколения, второй рестайлинг, универсал, кузов S130.
С октября 1991 по ноябрь 1995 года на Toyota Crown восьмого поколения, второй рестайлинг, седан, кузов S130.
С августа 1989 по сентябрь 1991 года на Toyota Crown восьмого поколения, рестайлинг, универсал, кузов S130.
С августа 1989 по сентябрь 1991 года на Toyota Crown восьмого поколения, рестайлинг, седан, кузов S130.
С сентября 1987 года по июль 1989 года на Toyota Crown восьмого поколения, универсал, кузов S130.
С сентября 1987 года по июль 1989 года на Toyota Crown восьмого поколения, седан, кузов S130.
С сентября 1987 по июль 1989 года Toyota Crown восьмого поколения, седан, кузов S130.

Toyota Mark

С октября 2002 по ноябрь 2004 года на Toyota Mark II девятого поколения, рестайлинг, седан, кузов Х110.
С октября 2000 по сентябрь 2002 года на Toyota Mark II девятого поколения, седан, кузов Х110.
С августа 1998 по сентябрь 2000 года на Toyota Mark II восьмого поколения, рестайлинг, седан, кузов Х100.
С сентября 1996 по июль 1998 года на Toyota Mark II восьмого поколения, седан, Х100.
С сентября 1994 по август 1996 года на Toyota Mark II седьмого поколения, рестайлинг, седан, кузов Х90.
С октября 1992 по август 1994 года на Toyota Mark II седьмого поколения, седан, кузов Х90.
С августа 1990 по август 1996 года на Toyota Mark II шестого поколения, рестайлинг, седан, Х80.
С августа 1988 по июль 1990 года на Toyota Mark II шестого поколения, седан, кузов Х80.
С ноября 1984 по март 1997 года на Toyota Mark II пятого поколения, универсал, кузов Х70.
С декабря 2004 по май 2007 года на Toyota Mark II Wagon Blit первого поколения, рестайлинг, универсал, Х11.
С января 2002 по ноябрь 2004 года на Toyota Mark II Wagon Blit первого поколения, универсал, кузов Х11

Toyota Soarer

С января 1986 по март 1991 года на Toyota Soarer второго поколения, купе, кузов Z20.

Toyota Supra

С августа 1988 по март 1993 года на Toyota Supra третьего поколения, рестайлинг, купе, кузов А70.

Toyota Verossa

С июля 2001 по март 2004 года на Toyota Verossa первого поколения, седан, кузов Х11.

Технические данные

1G FE — четырёхтактный, шести цилиндровый, бензиновый двигатель, с рядным размещением цилиндров. Рассматриваемый силовой агрегат имеет следующие технические характеристики:

производитель данного ДВС, японский завод Shimoyama plant;
период серийного выпуска с 1988 по 2007 годы;
точный объём цилиндров 1988 куб., сантиметров;
материал изготовления блока цилиндров, особо прочный чугунный сплав;
ГБЦ выполненная из алюминиевого сплава имеет 24 клапана, гидрокомпенсаторы здесь не используются;
механизм газораспределения типа DOHC, имеет два распределительных вала. На каждом валу находятся по 12 клапанов. Один вал для впуска горючий смеси, другой для выпуска отработанных газов. На каждый цилиндр приходится по 4 клапана, два на выпуск, два на выпуск;
привод ГРМ выполнен зубчатым ремнём, на ДВС выпущенных после 1998 года двигатель деформирует клапана;
система питания — инжектор, распределённый впрыск горючего EFI, управляемый электроникой;
система зажигания бесконтактная, трамблёр. После 1998 года — DIS 6, каждый цилиндр имеет индивидуальную катушку зажигания;
цилиндры двигателя работают в следующем порядке: 1, 5, 3, 6, 2, 4;
мощность данного силового агрегата при 5750 оборотов мин., составляет 135 140 л., сил. Для ДВС, с системой VVTi, выпущенных после 1988 года 160 л., сил, при 6200 оборотов мин.
крутящий момент, при максимальном его значении для оборотов 4400 в мин., равен 176 – 180 Нм. Для версии ДВС с фазорегулятором, пиковый момент при 440 оборотов мин., составляет 200 Нм.
диаметр цилиндров равен длине хода поршня 75 мм., в народе, моторы с такими параметрами прозвали квадратными, они отличаются высокой отдачей КПД;
степень сжатия камер сгорания 9.6:1, для ДВС с системой VVTi 10:1;
соответствие европейским требованиям экологической безопасности Евро 2, для 1G FE VVTi — Евро 3.

Что нужно знать о калильном числе?

Теперь о втором пункте взаимозаменяемости – соответствие тепловых характеристик. Их показателем является калильное число, которое указывается в маркировке и отражает способность свечей зажигания нагреваться в условиях различных температурных нагрузок двигателя. Ведь они от десятков до сотен раз в секунду то находятся в среде очень раскаленного газа с высоким давлением, температурами, измеряемыми несколькими тысячами градусов, и электрическим напряжением до 30 000 В, то оказываются под воздействием рабочей смеси, только что образованной из паров бензина и атмосферного воздуха, имеющих температуру почти, как у окружающей среды.

Отечественная промышленность производит свечи с калильными числами 8, 10, 11, 14, 17, 20, 23 и 26 (все типы перечислены ниже в таблице). У зарубежной продукции нет единой шкалы. Свечи с большим калильным числом называют холодными, а с маленьким – горячими. Они отличаются комбинацией различных конструктивных особенностей корпуса, изолятора и других деталей, которые обеспечивают изделиям первого вида гораздо лучший отвод тепла, чем у второго. Собственно, калильное число отражает способность свечей накапливать тепло.

Конструктивные особенности корпуса

Для нормальной работы двигателя и безотказной работы любых свечей последние должны нагреваться до 600–800 °C и не выше 900 °C, иначе начнется калильное самовоспламенение рабочей смеси – детонация. А если температура будет ниже 600 °C, то на свече начнут накапливаться продукты сгорания, от которых она сама освобождается при большем нагреве – они дожигаются и смываются потоком горящих газов.

На разных двигателях условия работы свечей отличаются, ведь они будут подвергаться неодинаковым температурным нагрузкам.

На мощных, форсированных моторах они будут получать гораздо больше тепла, чем на малофорсированных. Поэтому на первых двигателях должны быть установлены холодные свечи, а на вторых – горячие. Иначе холодные на малофорсированном моторе будут нагреваться только до 400 °C и вскоре покроются таким слоем сажи, что перестанут работать. А горячие на мощном двигателе при больших и даже средних нагрузках быстро раскалятся до температуры свыше 1000 °C, и в цилиндрах возникнет калильное самовоспламенение смеси.

Немного истории

Изначально серия ДВС G задумывалась как альтернатива устаревшим моторам серии М. В 1979 году новый двигатель был запущен в серийное производство и окончательно вытеснил альтернативную модель. Речь идёт о рядом шести цилиндровом двигателе 1G EU. Он очень хорошо подошёл для автомобилей Е класса, имеющих задний привод. Мотор не плохо себя зарекомендовал, его мощность при 5400 оборотов мин., составляла 125 л., сил, а максимальный момент при 4400 оборотов мин., соответствовал 160 Нм.

Именно на смену ему пришла модификация серии G, двигатель с 24 клапанами 1G FE. Объём двигателя остался прежний, 2 литра. Главное отличие от своего старшего собрата, было в новой ГБЦ и механизме газораспределения типа DOHC с двумя распределительными валами. Что позволило увеличить мощность на 10 л., сил, а момент поднять до 176 Нм. Данный силовой агрегат, долгое время считали самым удачным и надёжным, среди подобных моторов.

В 1996 году ДВС претерпел небольшие изменение, результатом которых было увеличение мощности на 5 л., сил. А через два года мотор ожидали большие изменения. Тогда для спортивной Toyota Altezza потребовался движок похожей конфигурации, но имеющий лучшие технические характеристики.

Инженеры Тойота решили этот вопрос, увеличив частоту вращения мотора и повысив степень сжатия в камерах сгорания. Для этого ГБЦ получила ряд электронных, новых устройств. Другие механизмы и детали так же претерпели изменения. В результате атмосферный мотор стал выдавать мощность 160 л., сил, а пиковый момент составил 200 Нм. В связи с изменением конструкции поршневой группы, движок получил один недостаток.

При обрыве зубчатого ремня мотор стал деформировать клапана. В таком виде 1G FE серийно выпускался до 2007 года. Производство данного мотора продолжалось несколько лет, ограниченными партиями.

Устройство и конструкция

1G FE — бензиновый, четырёхтактный двигатель с рядным размещением шести цилиндров. Блок цилиндров данного мотора выполнен из чугунного сплава, имеется возможность расточки цилиндров и проведения капитального ремонта двигателя, благодаря чему рассматриваемый мотор, без преувеличения можно назвать миллионщиком.

Устройство ГБЦ

Прототипом 1G FE считается его старший собрат 1G EU. Чтобы получить новый двигатель, конструкторы полностью модернизировали ГБЦ. Вместо одного распределительного вала и 12 клапанов, в конструкцию головки нового мотора было включено два распределительных вала и 24 клапана. На 12 клапанной головке тепловые зазоры клапанов регулировали гидрокомпенсаторы, в новой конструкции они не нашли применение. Из-за этого, появилась необходимость в периодической регулировки клапанов. Впрыск горючего теперь управляется MAP-сенсором. Система зажигания трамблёр.

Привод ГРМ

Привод механизма газораспределения осуществляется зубчатым ремнём от шкива коленвала на шкив одного распределительного вала. Другой вал газораспределения приводится в работу от первого, посредством шестерёнчатой передачи. Ремень привода ГРМ, кроме распределительного вала приводит в действие другое навесное оборудование: масло насос, помпу и др. По этой причине несёт большую нагрузку. Ресурс работы зубчатого ремня, заявленный производителем 100 тыс., км. Однако в реальности выходит из строя раньше. Поэтому замену зубчатого ремня нужно выполнять раньше регламента замены, указанного производителем. Единственное что радует, мотор не портит клапана при обрыве ремня ГРМ.

Доработки и усовершенствования конструкции двигателя

За период производства рассматриваемый двигатель неоднократно изменял конструкцию. Первая, незначительная модернизация произошла в 1996 году. Конструкция мотора большим изменениям не подверглась. Изменения коснулись, в большей степени настроек электроники. В результате чего ДВС прибавил в мощности 5 л., сил и столько же в моменте.

Гораздо большие изменения ждали силовой агрегат в 1998 году. 1G FE модернизировали настолько, что его можно считать совсем другим ДВС. Единственное что осталось неизменно на всех модификациях, это объём цилиндров двигателя.

Мотор получил совершенно новую поршневую группу, из-за чего потерял статус самого надёжного двигателя. Движок при обрыве ремня привода ГРМ, стал повреждать клапана. Коленчатый вал, так же претерпел усовершенствование. Но величину хода поршня оставили прежней. На впускной распределительный вал установили автоматическую систему, изменяющую фазы газораспределения. Дроссельная заслонка получила электронное управление. Трамблёр в системе зажигания заменили DIS-6. Данная система представлена отдельной катушкой на каждый цилиндр. Впускной коллектор получил изменённую геометрию ACIS.

Произведённая модернизация способствовала росту мощности до 160 л., сил., и момента до 200 Нм.

Чем больше электродов, тем лучше?

У многих автолюбителей повышенный интерес вызывают свечи нестандартных, оригинальных конструкций, чаще всего с 3-мя боковыми электродами. Имея некоторые преимущества, они не лишены недостатков – поэтому и не смогли полностью заменить обычные, с 1-м электродом.

Вопреки распространенному ошибочному мнению, на 3-электродной свече зажигания образуются не 3, а всего 1 искра: разряд тока «пробивает» промежуток с наименьшим сопротивлением, которое зависит как от зазора, так и нагара на каждом отдельном электроде, температуры и химического состава среды, отличающихся в каждом участке камеры сгорания. То есть всегда задействован только какой-то 1 электрод, а остальные препятствуют нормальному эффективному распространению пламени и мешают свежей порции горючей смеси охлаждать тепловой конус свечи.

Изделие с 3-мя боковыми электродами

Правда, срок службы таких изделий больше, потому что, работая попеременно, ее электроды дольше не выгорают. Но это преимущество не стало решающим. Гораздо эффективней себя зарекомендовали изделия, у которых один или оба электрода имеют медный сердечник. В момент образования искры они лучше раскаляются, а в ожидании следующей быстрее «остывают».

Модификации ДВС Toyota 1G

1G EU — первая базовая модель серии G. Степень сжатия камер сгорания данного ДВС 8.8:1, максимальная мощность при 5400 оборотов мин., 125 л., сил. Момент при 4400 составлял 160 л., сил. Выпуск продолжался до 1998 года. Затем его сменил рассматриваемый в этой статье двигатель.
1G GEU — это версия базового мотора с ГБЦ Yamaha на 24 клапана и выпускным коллектором, который имеет регулируемую геометрию T-VIS. Данная конструкция способствовала увеличению мощности при 6400 оборотов мин., до 160 л., сил. Модификация производилась с 1983 по 1988 год.
1G GTEU — турбированная версия предыдущего двигателя. На данную модификацию устанавливались две турбины типа СТ12. При давлении 0.5 бар движок выдавал мощность 185 л., сил. Крутящий момент при 3200 оборотов мин., 245 Нм. Модель производилась с 1986 по 1988 годы.
1G GZEU — версия 1G-GEU, где используется компрессор SC-14, вместо двух турбин. Здесь изменена поршневая групп, используется электронное зажигание. Мощность данной модели при 6000 оборотов мин., составляет 160 л., сил. А момент при 4000 оборотов мин., составляет 210 л., сил. В 1989 году модификацию модернизировали, наддув компрессора увеличили до 0.5 бар. При этом мощность составила 170 л., сил, а момент 230 Нм. Версию выпускали с 1986 по 1992 год.
1G GE — версия 1G-GEU, где вместо ДМРВ установили ДАД. При этом мощность снизилась до 150 л., сил, а момент 186 Нм. Мотор производился с 1988 по 1993 год.
1G-GTE — турбированная версия с усиленным коленвалом, интеркулером, изменённым впуском, форсунками 315 сс, ECU. Давление турбины увеличилось до 0.75 бар. Мощность составила 210 л., сил., а момент 275 Нм. Выпускалась данная модификация с 1988 по 1991 год.
1G-FE — модификация базового ДВС, которая рассматривается в этой статье.

Характерные неисправности и пути их устранения

1G FE — заслуженно считают очень надёжным силовым агрегатом, но у него тоже есть слабые места. Особенно это актуально для ДВС выпущенных после модернизации 1998 года:

Износ ремня ГРМ

Двигатель последней модернизации 88 года, претерпел изменение конструкции поршневой системы. В результате чего появилась опасность столкновения поршней с клапанами при обрыве ремня привода ГРМ.

Зубчатый ремень имеет ресурс работы в 100 тыс., км. Но известны случаи, его выхода из строя, уже после 80 тыс., км. Поэтому, чтобы не спровоцировать дорогостоящий ремонт, необходимо замену ремня привода ГРМ выполнять через 70 тыс., километров.

Датчик давления масла

На данной модификации часто возникают проблемы с датчиком масла. Он может показывать неправильное давление моторного масла. Для устранения неполадки, необходимо проверить давление в масляной системе по манометру. При подтверждении неправильной работы, датчик нужно заменить.

Так же возможна утечка моторной смазки по причине износа датчика масляного давления. Здесь датчик, так же подлежит замене.

Жор масла

Данный двигатель отличается повышенным расходом моторной смазки. Случается это чаще всего после приличного пробега. Причина здесь может быть в залегании маслосъёмных колец. Исправить неполадку сможет раскоксовка или ремонт поршневой группы с установкой новых поршневых колец. При этом важно не забыть поменять сальники клапанов. Через них, после большого пробега, масло, как правило, попадает в цилиндры.

Сбои в электронике

Нестабильная работа ДВС, плавающие обороты, это всё признаки сбоев работы электроники. Для борьбы с такими проблемами нужен опыт решения подобных задач и специальное оборудование. Если ни чего подобного нет, то лучше сразу обращаться в сервисный центр.

Потеря мощности

Верный признак выхода из строя системы VVTi. Все дело в загрязнении плунжера клапана VVTi. Туда забивается шлак и клинит плунжер клапана. Процедура удаления шлака вернёт мотору прежнюю проворность.

Поиск стуков

Свечи Зажигания Toyota Mark 2 Gx90 1G-Fe Томск Ngk

TOYOTA MARK 2 2000 GX90 1G-FE

d32 / IK16#4 / IK16TT#4 / K16RU11 / K16RU11#4 / K16RU11#4 KIT / K16TT#4 / VK16 / 0 242 229 635 / 0 242 235 985 / 0 242 236 541 / 1219 / 2355 / 5182 / 5776 / 7761 / BKR5EIX-11 / BKR5EIX-11P / BKR5EY-11 / BKR5EYA-11 / BKR5EYA-11 / VL39 / VLINE39 / 0847900805 / 22401-2J200 / 246 617 / 90919-01164 / 90919-01168 / 90919-YZZAE / EON1/286 / EON1/287 / OE039/R04 / OE063/T10 / OE093/T10 / Z249 / 3120 / K16-U11 / 0 242 235 602 / FR7KCX / FR8KCU / 3184 / BKR5EVX-11 / BKR5EYA115776 / BKR5EYA117761 / 0 002 330 204 / 0 002 330 714 / 0017 / 062110490304 / 062120020304 / 0 900 004 151 / 0911007293 / 123-0006 / 14FR8KU0U / 14FR8KUOU / 246482 / 246872 / 90080-91161 / 90080-91193 / 900809119383 / 90080-91194 / 90098-66056 / 90919-01165 / 90919-01242 / 90919-T1003 / FSP10031 / L2BKR5EYA11 / NGK0000M19 / NGK0001M15 / NGK2526 / NGKVL39 / OE039 / OE093/R04 / OE093/T10 / OE093/U04 / RC12YC / RC89YCC / BKR5EYA-11

Серия V-Line содержит также платиновые свеча зажигания или двойные платиновые свеча зажигания. 22 типа свечей V-Line отличаются запатентованным V-образным вырезом в среднем электроде, который существенно оптимизирует сгорание

Маркировка свечей зажигания

Особенности свечи NGK:

Изолятор из глиноземной керамики — это прекрасный диэлектрик, обладающий хорошей теплопроводностью и высокой механической прочностью. Он выполняет следующие функции:

Гофрированный наконечник изолятора практически исключает искровое перекрытие, которое может вызвать перебой зажигания, особенно при высокой влажности.
За счёт высокой теплопроводности и механической прочности, изолятор обеспечивает эффективный теплоотвод и защиту свечи от перегрева, а также предохраняет свечу от повреждения при резком нагревании или охлаждении (тепловом ударе)
Применение специального порошка для соединения изолятора с металлическим корпусом позволяет обеспечить высокую герметичность и жесткую конструкцию.

Медный сердечник обладает низким электическим сопротивлением в сочетании с высокой теплопроводностью, в результате чего:

Искра на свечах NGK получается более сильной и устойчивой нежели на свечах, где использован металлический стержень облицованный медью.
Улучшается эффективность охлаждения свечи за счет быстрой отдачи тепла более » / холодному» / концу свечи (керамическому изолятору)
Свеча NGK обладает более высокой величиной сопротивления образованию нагара и широким тепловым диапазоном работы

Электроды свечи зажигания NGK, изготовленные из специального никелевого сплава обеспечивают длительный срок службы.

Холоднокатанная резьба имеет более высокое качество поверхности, нежели нарезная, поэтому установить и снять такую свечу проще.

Комбинированное воздействие на искровой разряд и поток высокотемпературных газов, истекающих из форкамеры (для плазменно-форкамерных свечей), позволило повысить полноту сгорания топлива, стабилизировать процесс горения топливной смеси и уменьшить тепловую нагрузку на свечу.

Эксплуатационное обслуживание

Правильное обслуживание ДВС способствует длительному ресурсу работы силового агрегата. А неправильное обслуживание, может убить его за очень короткий период эксплуатации. 1G FE подлежит следующему эксплутационному обслуживанию:

Самым важным и частым мероприятием по обслуживанию, является замена моторного масла. Данный двигатель, созданный после 1998 года обустроен системой изменения фаз газораспределения. Работа муфты которой осуществляется с помощью давления моторного масла. Из-за этого мотор очень требователен к качеству масла. Поэтому есть смысл сократить период замены масла в 10 тыс., км., рекомендуемый производителем. Его нужно сократить до 7 тыс., км., пробега. Объём масла в моторе 4.8 л., для замены достаточно 4.3 литра. Используемые виды масла по вязкости 5w40, 5w30.
Свечи зажигания имеют ресурс работы 20000 км., затем их следует заменить на новые.
Воздушный и топливный фильтр подлежат замене через 40 тыс., км.
Антифриз нужно менять через 40000 км.
Вспомогательный ремень подлежит замене через 60 тыс., км. В этот же период следует поменять ремень привода ГРМ. Так как заявленный ресурс в 100 тыс., км., он редко работает. А при обрыве или перескоке зубцов деформирует клапаны.
Каждые 100 тыс., км., следует выполнять регулировку клапанов. На модификации без фазорегулятора регулировка клапанов выполняется подбором шайб. А на модели с VVTi, регулировка сложнее, с помощью подбора толкателей.

Регламент обслуживания 1G FE 2,0 л/135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
очистка вентиляции картера предусмотрена каждые 2 года;
замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
топливный фильтр после 40000 пробега следует заменить;
ежегодной замене подлежит воздушный фильтр;
после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
появление прогара во впускном коллекторе возможно через 60000 км.

Замена ремня 1G FE

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Отрицательные и положительные стороны

Недостатки рассматриваемого ДВС

Каждый силовой агрегат, даже такой надёжный как 1GFE, имеет свои недостатки. Взять хотя бы расход горючего. Так в городской черте расход составляет от 14 до 11.5 литров в зависимости от класса автомобиля. Для двух литрового автомобиля с ГРМ — DOHC, это очень большой показатель.

О том что на моделях с установленной системой VVTi двигатель гнёт клапана сказано уже очень много. Это серьёзный недостаток. Но если не ждать, гарантированного ресурса работы зубчатого ремня ГРМ в 1000 тыс., км. А поменять его через 60 – 70 тыс., км., то неприятностей возможно придётся избежать. Однако здесь кроется ещё одна отрицательная сторона двигателя. Зубчатый ремень, кроме механизма ГРМ, приводит в работу масляный насос. В зимнее время сильных морозов, моторное масло может настолько загустеть, что станет виновницей срезания зубьев ремня. Что может привести к проскоку зубцов при совсем малом ресурсе работы ремня ГРМ. Это уже куда больший недостаток, на что нужно обращать особое внимание.

Так же нельзя назвать достоинством, регулярную проверку тепловых зазоров в клапанах, а так же их регулировку через каждые 100 тыс., км., пробега. Особенно хлопотное это занятие на ДВС с установленным фазорегулятором. Здесь зазор регулируется подбором дорогостоящих толкателей. На моторе, без системы VVTi, всё намного проще регулировка зазоров в клапанах выполняется подбором шайб.

Ещё один серьёзный недостаток, это повышенный расход масла. Многие опытные специалисты считают эту проблему конструкторской недоработкой. Это доказывает тот факт, что расход до 1 литра на 1000 км., принято считать нормой. Но тогда, почему нельзя считать расход в 1.2 литра масла на 1000 км., пробега нормой, ведь это не существенная разница. Причина расхода масла классическая: износ поршневой группы, выход из строя масло съёмных колпаков.

Источник статьи: http://xn--90avgabll.xn--p1ai/avto-brendy/svechi-1g-fe.html

Технические характеристики 1G FE 2,0 л/135 л. с.

ДВС 1G-FE тип 90

ДВС 1G-FE BEAMS тип 98

Блок цилиндров

Затем потребовалось увеличить мощность для спорткара Altezza/IS 200. Мотор назывался тип ’98, потерял в неприхотливости и неубиваемости, поршни начали гнуть клапаны при обрыве ремня ГРМ. Из-за наличия сложных узлов запчасти стоят гораздо дороже, чем на предыдущей, базовой версии 1G-FE.

Технические характеристики 1G FE соответствуют табличным значениям:

Изготовитель	Shimoyama Plant
Марка ДВС	1G FE
Годы производства	1988 – 2005
Объем	1998 см3 (2,0 л)
Мощность	101 кВт (135 л. с.) BEAMS 119 кВт (160 л. с.)
Момент крутящий	176 Нм (на 4400 об/мин) VVTi 200 Нм (на 4400 об/мин)
Вес	160/178 кг
Степень сжатия	9,6/10
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное/бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный/стальной сварной
Распредвал	низкий/высокий профиль
Материал блока цилиндров	чугун
Диаметр цилиндра	75 мм
Поршни	оригинальные
Коленвал	10 противовесов
Ход поршня	75 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 7,2 л/100 км смешанный цикл 8,7 л/100 км город – 10 л/100 км
Расход масла	0,6 – 0,8 л/1000 км
Какое масло лить в двигатель по вязкости	5W20, 5W30, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Toyota
Масло для 1G FE по составу	синтетика, полусинтетика
Объем масла моторного	4,0/4,2 л
Температура рабочая	90°
Ресурс ДВС	заявленный 250000 км реальный 400000 км
Регулировка клапанов	толкатели, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,5 л
Помпа	Aisin WPT112
Свечи на 1G FE	BKR6EYA-11 от NGK или Denso K20R-U11
Зазор свечи	1,1 мм
Ремень ГРМ	Koyo PU355816DRR9D
Порядок работы цилиндров	1-5-3-6-2-4
Воздушный фильтр	VIC A-173
Масляный фильтр	Bosch 0986627598, Blue Print ADT32108, Alco SP-994, Filtron OP618, Fiaam FT516A, Febi 27147
Маховик	с посадочным диаметром сцепления 215 мм
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 17 Нм крышка подшипника – 84 Нм (коренной) и 53 (шатунный) головка цилиндров – две стадии 50 Нм + 90°

Особенности конструкции

Изначально двигатель 1G FE получил обозначение тип’90 и обладал предельно простой конструкцией:

чугунный блок цилиндров с 66 мм опорами под коленвал;
дюралевая головка блока цилиндров с двухвальным ГРМ типа DOHC 24V;
привод ремнем впускного распредвала, на выпускной вращение передается узкой шестерней TwinCam;
система зажигания с одной катушкой, трамблером и пучком высоковольтных проводов;
особенностью мотора стал привод от ремня ГРМ маслонасоса.

Два распредвала 1G FEСхема ременного привода

В 1998 году модернизация внесла глобальные изменения в конструкцию силового привода, получившего обозначение тип’90:

прежними остались блок и коленвал;
степень сжатия повышена с 9,6 до 10 единиц;
цековок в торцах поршней больше нет, они гнут клапаны со 100% вероятностью в момент обрыва ГРМ ремня;
добавилось новое навесное оборудование – электроуправляемая дроссельная заслонка ETCS и коллектор впускной с изменяемой геометрией ACIS;
в системе зажигания DIS-6 нет пучка высоковольтных проводов и трамблера, катушки стоят на всех цилиндрах;
ремень ГРМ получил гидронатяжитель;
на впускной распредвал установлена VVTi муфта для корректировки фаз подъема клапанов.

Дроссельная заслонка ETCS

Другими словами, получился совершенно другой мотор, описание которого ни в чем не совпадает с базовым вариантом. Тип 98 более требователен к качеству масла для корректной работы фазокрутилки. В обеих версиях навесное оборудование не мешает самостоятельному обслуживанию и ремонту движка.

Плюсы и минусы

Первоначальное устройство ДВС имело несколько серьезных недостатков:

из-под сальника возможно подтекание масла, разъедающего ремень, приводящего к проскальзыванию и сходу со шкива;
датчик давления масла имеет откровенно слабую конструкцию и низкий ресурс.

Поршни с цековкой

Зато 1G-FE тип 90 не гнет клапаны, считается неубиваемым, надежным, высокоресурсным силовым приводом. Выполнить капитальный ремонт можно в гараже минимумом инструментов.

После модернизации мотор стал дороже в обслуживании и ремонте. Система VVTi чувствительна к качеству смазки, при обрыве ремня поршни встречаются с клапанами, обеспечивая капремонт ГБЦ.

Список моделей авто, в которых устанавливался

В исполнении тип 90 мотор 1G FE использовался для оснащения задне- или полноприводных автомобилей класса Е производителя Toyota:

Chaser – среднеразмерный четрехдверный седан;
Crown – седан люкс класса для такси;
Cresta – бизнес класс, седан;
Mark II – среднегабаритный седан;
Soarer GZ20 – купе класса GT;
Supra – 4 поколения спорткара;
Verossa – седан для внутреннего рынка.

Toyota Supra

В исполнении тип 98 характеристики двигателя позволяли ставить его на заднеприводный спорткар Toyota Altezza, который более известен в Европе и Северной Америке с 1999 года и 2001 года, соответственно, под брендом Lexus IS 200/IS 300.

Регламент обслуживания 1G FE 2,0 л/135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
очистка вентиляции картера предусмотрена каждые 2 года;
замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
топливный фильтр после 40000 пробега следует заменить;
ежегодной замене подлежит воздушный фильтр;
после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
появление прогара во впускном коллекторе возможно через 60000 км.

Замена ремня 1G FE

Обзор неисправностей и способы их ремонта

Для всей G-серии характерны протечки в датчике давления масла, а конкретно мотор 1G FE имеет следующие недостатки:

Обрыв ремня ГРМ	протечка масла из маслонасоса	замена прокладки
Увеличение расхода смазки	износ колец и колпачков	замена колец и маслосъемныхколпачков
Плавающие обороты	поломка РХХ или ДПДЗ	замена регулятора холостого хода и датчика положения дроссельной заслонки

Ремонт 1G FE

Пользователи оценили базовый вариант (тип 90) в +4 балла, а более позднюю версию (тип 98, BEAMS) в -4 из-за низкой безопасности клапанов и сложной конструкции.

Варианты тюнинга мотора

Атмосферный рядный двигатель 1G FE имеет классическую конструкцию, поэтому тюнинг производится в обычном порядке:

шлифовка/полировка каналов впускного коллектора и ГБЦ;
паук 6/2/1 с прямоточным выхлопом диаметра 61 мм и больше;
установка распредвалов с большим подъемом кулачков и/или увеличенными фазами;
использование фильтра нулевого сопротивления;
переустановка версии ПО в бортовом компьютере или дублирующий контроллер параллельно штатному.

Тюнинг 1G-FE

Возможен тюнинг обеих версий мотора 1G FE, но с разным бюджетом. В семействе G имеются турбированные моторы, поэтому при наличии суммы от 100000 рублей владельцу подобного движка доступен наддувный тюнинг за счет установки компрессора или турбинным интеркуллером.

Таким образом, мотор 1G FE имеет два конструктивных исполнения, резко отличающихся друг от друга, как характеристиками, так и эксплуатационным бюджетом. Первый вариант «тип 90» проще и надежнее, второй «тип 98» экономичнее, но сложнее.

Источник статьи: http://auto-gl.ru/tehnicheskie-harakteristiki-1g-fe-2-0-l-135-l-s/

Технические характеристики 1G FE 2,0 л/135 л. с.

ДВС 1G-FE тип 90

ДВС 1G-FE BEAMS тип 98

Блок цилиндров

Затем потребовалось увеличить мощность для спорткара Altezza/IS 200. Мотор назывался тип ’98, потерял в неприхотливости и неубиваемости, поршни начали гнуть клапаны при обрыве ремня ГРМ. Из-за наличия сложных узлов запчасти стоят гораздо дороже, чем на предыдущей, базовой версии 1G-FE.

Технические характеристики 1G FE соответствуют табличным значениям:

Изготовитель	Shimoyama Plant
Марка ДВС	1G FE
Годы производства	1988 – 2005
Объем	1998 см3 (2,0 л)
Мощность	101 кВт (135 л. с.) BEAMS 119 кВт (160 л. с.)
Момент крутящий	176 Нм (на 4400 об/мин) VVTi 200 Нм (на 4400 об/мин)
Вес	160/178 кг
Степень сжатия	9,6/10
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное/бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный/стальной сварной
Распредвал	низкий/высокий профиль
Материал блока цилиндров	чугун
Диаметр цилиндра	75 мм
Поршни	оригинальные
Коленвал	10 противовесов
Ход поршня	75 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 7,2 л/100 км смешанный цикл 8,7 л/100 км город – 10 л/100 км
Расход масла	0,6 – 0,8 л/1000 км
Какое масло лить в двигатель по вязкости	5W20, 5W30, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Toyota
Масло для 1G FE по составу	синтетика, полусинтетика
Объем масла моторного	4,0/4,2 л
Температура рабочая	90°
Ресурс ДВС	заявленный 250000 км реальный 400000 км
Регулировка клапанов	толкатели, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,5 л
Помпа	Aisin WPT112
Свечи на 1G FE	BKR6EYA-11 от NGK или Denso K20R-U11
Зазор свечи	1,1 мм
Ремень ГРМ	Koyo PU355816DRR9D
Порядок работы цилиндров	1-5-3-6-2-4
Воздушный фильтр	VIC A-173
Масляный фильтр	Bosch 0986627598, Blue Print ADT32108, Alco SP-994, Filtron OP618, Fiaam FT516A, Febi 27147
Маховик	с посадочным диаметром сцепления 215 мм
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 17 Нм крышка подшипника – 84 Нм (коренной) и 53 (шатунный) головка цилиндров – две стадии 50 Нм + 90°

Особенности конструкции

Изначально двигатель 1G FE получил обозначение тип’90 и обладал предельно простой конструкцией:

чугунный блок цилиндров с 66 мм опорами под коленвал;
дюралевая головка блока цилиндров с двухвальным ГРМ типа DOHC 24V;
привод ремнем впускного распредвала, на выпускной вращение передается узкой шестерней TwinCam;
система зажигания с одной катушкой, трамблером и пучком высоковольтных проводов;
особенностью мотора стал привод от ремня ГРМ маслонасоса.

Два распредвала 1G FEСхема ременного привода

прежними остались блок и коленвал;
степень сжатия повышена с 9,6 до 10 единиц;
цековок в торцах поршней больше нет, они гнут клапаны со 100% вероятностью в момент обрыва ГРМ ремня;
добавилось новое навесное оборудование – электроуправляемая дроссельная заслонка ETCS и коллектор впускной с изменяемой геометрией ACIS;
в системе зажигания DIS-6 нет пучка высоковольтных проводов и трамблера, катушки стоят на всех цилиндрах;
ремень ГРМ получил гидронатяжитель;
на впускной распредвал установлена VVTi муфта для корректировки фаз подъема клапанов.

Дроссельная заслонка ETCS

Другими словами, получился совершенно другой мотор, описание которого ни в чем не совпадает с базовым вариантом. Тип 98 более требователен к качеству масла для корректной работы фазокрутилки. В обеих версиях навесное оборудование не мешает самостоятельному обслуживанию и ремонту движка.

Плюсы и минусы

Первоначальное устройство ДВС имело несколько серьезных недостатков:

из-под сальника возможно подтекание масла, разъедающего ремень, приводящего к проскальзыванию и сходу со шкива;
датчик давления масла имеет откровенно слабую конструкцию и низкий ресурс.

Поршни с цековкой

После модернизации мотор стал дороже в обслуживании и ремонте. Система VVTi чувствительна к качеству смазки, при обрыве ремня поршни встречаются с клапанами, обеспечивая капремонт ГБЦ.

Список моделей авто, в которых устанавливался

Chaser – среднеразмерный четрехдверный седан;
Crown – седан люкс класса для такси;
Cresta – бизнес класс, седан;
Mark II – среднегабаритный седан;
Soarer GZ20 – купе класса GT;
Supra – 4 поколения спорткара;
Verossa – седан для внутреннего рынка.

Toyota Supra

В исполнении тип 98 характеристики двигателя позволяли ставить его на заднеприводный спорткар Toyota Altezza, который более известен в Европе и Северной Америке с 1999 года и 2001 года, соответственно, под брендом Lexus IS 200/IS 300.

Регламент обслуживания 1G FE 2,0 л/135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
очистка вентиляции картера предусмотрена каждые 2 года;
замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
топливный фильтр после 40000 пробега следует заменить;
ежегодной замене подлежит воздушный фильтр;
после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
появление прогара во впускном коллекторе возможно через 60000 км.

Замена ремня 1G FE

Обзор неисправностей и способы их ремонта

Обрыв ремня ГРМ	протечка масла из маслонасоса	замена прокладки
Увеличение расхода смазки	износ колец и колпачков	замена колец и маслосъемныхколпачков
Плавающие обороты	поломка РХХ или ДПДЗ	замена регулятора холостого хода и датчика положения дроссельной заслонки

Ремонт 1G FE

Пользователи оценили базовый вариант (тип 90) в +4 балла, а более позднюю версию (тип 98, BEAMS) в -4 из-за низкой безопасности клапанов и сложной конструкции.

Варианты тюнинга мотора

шлифовка/полировка каналов впускного коллектора и ГБЦ;
паук 6/2/1 с прямоточным выхлопом диаметра 61 мм и больше;
установка распредвалов с большим подъемом кулачков и/или увеличенными фазами;
использование фильтра нулевого сопротивления;
переустановка версии ПО в бортовом компьютере или дублирующий контроллер параллельно штатному.

Тюнинг 1G-FE

Источник статьи: http://auto-gl.ru/tehnicheskie-harakteristiki-1g-fe-2-0-l-135-l-s/

Взаимозаменяемость свечей зажигания – как правильно выбрать новую свечу?

ДВС 1G-FE тип 90

ДВС 1G-FE BEAMS тип 98

Блок цилиндров

Затем потребовалось увеличить мощность для спорткара Altezza/IS 200. Мотор назывался тип ’98, потерял в неприхотливости и неубиваемости, поршни начали гнуть клапаны при обрыве ремня ГРМ. Из-за наличия сложных узлов запчасти стоят гораздо дороже, чем на предыдущей, базовой версии 1G-FE.

Технические характеристики 1G FE соответствуют табличным значениям:

Изготовитель	Shimoyama Plant
Марка ДВС	1G FE
Годы производства	1988 – 2005
Объем	1998 см3 (2,0 л)
Мощность	101 кВт (135 л. с.) BEAMS 119 кВт (160 л. с.)
Момент крутящий	176 Нм (на 4400 об/мин) VVTi 200 Нм (на 4400 об/мин)
Вес	160/178 кг
Степень сжатия	9,6/10
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное/бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный/стальной сварной
Распредвал	низкий/высокий профиль
Материал блока цилиндров	чугун
Диаметр цилиндра	75 мм
Поршни	оригинальные
Коленвал	10 противовесов
Ход поршня	75 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 7,2 л/100 км смешанный цикл 8,7 л/100 км

крышка подшипника – 84 Нм (коренной) и 53 (шатунный)

головка цилиндров – две стадии 50 Нм + 90°
