18 реле снятия нагрузки контакта х выключателя зажигания

• Пол: Мужской
• Город: Санкт-Петербург

#22 Goliaf

• Пол: Мужской
• Город: Москва, Зеленоград
• Интересы: Фотография, механика

Я так понял, что Х — просто отключаемая 15.

#23 Ванек1984

• Пол: Мужской
• Город: Спб-98

#24 Ванек1984

• Пол: Мужской
• Город: Спб-98

Вот, нашел в книге:
«На клемму «15» подается питание через замок зажигания. По этим цепям электрический
ток течет только при включенном зажигании.

Через клемму «X» ток также проходит только при включенном зажигании, однако он
перестает течь в момент включения стартера. Это обеспечивает использование всей
мощности аккумулятора в момент запуска двигателя. В этой цепи находятся все
основные потребители электроэнергии. Нити дальнего света лампы фары также
запитываются от этой клеммы. Таким образом, при включенном дальнем свете и
выключенном зажигании происходит автоматическое переключение на стояночные огни.

Клемма «30» постоянно находится под напряжением от аккумулятора.

Клемма «31» соединена с «массой».»

Сообщение отредактировал Ванек1984: 18 October 2010 — 20:41 PM

#25 Пал Палыч

• Пол: Мужской
• Город: Москва СЗАО
• Интересы: Двигаю прогресс своей ленью.

#26 Пал Палыч

• Пол: Мужской
• Город: Москва СЗАО
• Интересы: Двигаю прогресс своей ленью.

#27 Goliaf

• Пол: Мужской
• Город: Москва, Зеленоград
• Интересы: Фотография, механика

Вот, нашел в книге:
«На клемму «15» подается питание через замок зажигания. По этим цепям электрический
ток течет только при включенном зажигании.

Через клемму «X» ток также проходит только при включенном зажигании, однако он
перестает течь в момент включения стартера. Это обеспечивает использование всей
мощности аккумулятора в момент запуска двигателя. В этой цепи находятся все
основные потребители электроэнергии. Нити дальнего света лампы фары также
запитываются от этой клеммы. Таким образом, при включенном дальнем свете и
выключенном зажигании происходит автоматическое переключение на стояночные огни.

Клемма «30» постоянно находится под напряжением от аккумулятора.

Клемма «31» соединена с «массой».»

#28 Ванек1984

• Пол: Мужской
• Город: Спб-98

Что, получается, что врубил зажигание — на «Х» питание есть. Завел движок — оно пропало?
Почему тогда тот же обогрев впускного коллектора подключен на эту шину и еще через термодатчик ОЖ? Он должен вырубаться, по-моему, при 65-ти градусах.

#29 Ванек1984

• Пол: Мужской
• Город: Спб-98

Шины не шины , какая разница что там подключено ? реле не должно греться , это же не моторчик какой нить , там нет трения . греется в таких соединениях исключительно плохой контакт. Тут два варианта , либо окислилось реле , либо колодку смотри. Я так понял реле ты менял , значит колодка. Может даже не контакты именно а сами провода в месте соединения с клемками сильно окисли. Но это все при условии что на этом реле у тя потребители тока те , которые предусмотрены конструкцией , и ты не колхозил в эту цепь еще чего нибудь. Но суть одна — перегрев это либо плохой контакт , либо колхоз к цепи дополнительных потребителей.

Принцип работы обычной лампочки накаливания тебе известен? Где там моторчик? Где там трение??
Греется (и светится под действием температуры) нить накала — проще сказать проволока с очень высоким сопротивлением.
В катушке реле проволоки до фига, но сопротивление её поменьше, а значит и греется она меньше..

Проверял я 5 релюшек, из них 3 прямо из магазина. При приложении напряжения к катушке грелись, уж поверь мне, не контакты, а сама катушка.

Автомобильные реле: как устроены, как их выбирать и проверять

Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?

Как устроено и применяется реле

К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Источник статьи: http://plastep.ru/rele-snyatiya-nagruzki-kontaktah-vyklyuchatelya-zazhiganiya/

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan. А также вся инфа по предохранителям и реле.

Запись для облегчения поиска, да и нету кажись такой тут на драйве…

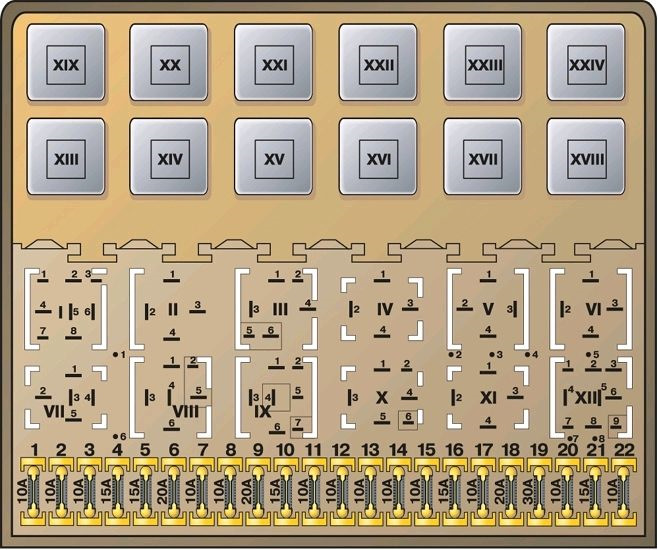

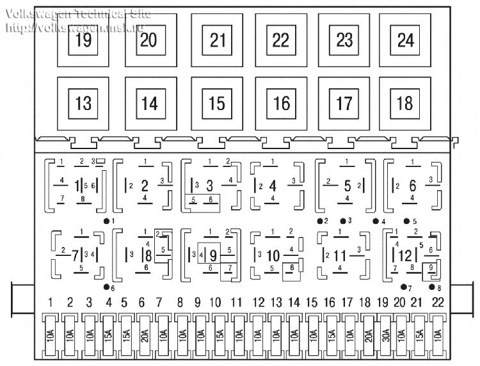

Схема расположения предохранителей и реле в БРП VW Passat B3

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen:
Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.
Оригинал темы тут

Распиновка жгута панели приборов VW Passat B3

Пин в разъеме приборной панели — Пин в коннекторе в БРП — Цвет провода — Сигнал

T28/1- U1/7 — Blu/Wht — Датчик температуры окружающего воздуха, масса
T28/2- U2/5 — Red/Wht — Датчик низкого уровня охл. Жидкости
T28/3 — U1/10 — Brn — Клемма 31, масса
T28/4 — U2/14 — Gry — Переключатель MFA 4 контакт, сброс
T28/5 — U2/13 — Brn/Wht — клемма 31b, масса
T28/6 — U2/8 — Grn/Wht — Переключатель MFA, память
T28/7 — U2/2 — Vio — Выходной сигнал датчика скорости
T28/8 — U1/3 — Yel — Давление масла, 0.9 / 1.4 / 1.8 bar
T28/9 — U1/5 — Red/Wht — Давление масла, 0.3 bar
T28/10 — U1/6 — Blk/Grn — Входной сигнал из ЭБУ для тахометра
T28/11 — U2/11 — Red — +12v постоянное, клемма 30
T28/12 — U1/14 — Gry — Подсветкаприборной панели, клемма 58b
T28/13 — U2/1 — Blk — +12v Зажигание, клемма 15
T28/14 — По разным данным: Доп. разъем х1 белый — Red/Blk — Сигнал стертых тормозных колодок /Контр. лампа противотуманных фар/Не используется
T28/15 — U2/4 — Blk — Переключатель MFA, 2 контакт, режим
T28/16 — U2/12 — Blu — возбуждение генератора, клемма 61
T28/17 — U1/1 — Blk/Wht Датчик для температуры масла
T28/18 — U2/10 — Brn — Датчик ручного тормоза и уровня тормозной жидкости
T28/19 — U1/2 — Vio — Датчик температуры окружающего воздуха, сигнал (+)
T28/20 — — Подогрев свечей (дизель)
T28/21 — U1/12 — Blu — Датчик уровня топлива
T28/22 — Доп. разъем х2 черн 2 — Blk/Wht — Указатель поворота левый
T28/23 — U2/9 — Yel/Red — Датчик температуры охлаждающей жидкости
T28/24 — Доп. разъем х2 черн 1 — Blk/Grn — Указатель поворота правый
T28/25 — U2/7 — Blu/Wht — Контрольная лампа дальнего света
T28/26 — Доп. разъем х1 черн — Vio — Сигнал расхода топлива для авто с ЭБУ Digifant с 01/1993
T28/27 — U1/11 — Wht — Входной сигнал для спидометра
T28/28 — Доп. разъем х1 син — Red — Дисплей АКПП

Используемые цвета:
Blk — черный
Blu — синий
Brn — коричневый
Grn — зеленый
Gry — серый
Red — красный
Vio — фиолетовый (сиреневый)
Wht — белый

Распиновка пассатовкой приборки
Оригинал тут, там ещё много интересного про приборки и их дооснащение диагностикой в виде блинк-кодов

I. Панели до 90 года, без стрелок поворотников, с одним диодом — указателем поворотов внизу

1 * — земля (-) для датчика температуры наружного воздуха
2 — не используется
3 — земля (-), клемма 31
4 * — к кнопке сброса многофункционального индикатора (МФИ)
5 * — земля (-), клемма 31
6 * — к переключателю памяти многофункционального индикатора (МФИ)
7 — сигнал скорости от датчика Холла
8 — от датчика давления масла (1,8 бар)
9 — от датчика давления масла (0,3 бар)
10 — вход сигнала на тахометр, клемма 1
11 — плюс (+) соединение с с клеммой 30
12 — плюс (+) соединение для подсветки приборов, клемма 58b
13 — плюс (+) соединение с клеммой 15
14 — не используется
15 * — к переключателю режимов многофункционального индикатора (МФИ)
16 — сигнальная лампа генератора (зарядки), клемма 61
17 * — от датчика температуры масла
18 — сигнальная лампа ремня безопасности
19 * — сигнал от датчика температуры наружного воздуха
20 — не используется
21 — к указателю уровня топлива
22 — сигнальная лампа бортовой диагностики (OBD),
23 — к указателю температуры охлаждающей жидкости
24 — к индикатору поворотников
25 — к индикатору дальнего света
26 — не используется
27 — не подключен
28 — не подключен
* Автомобили с многофункциональным индикатором (МФИ) только для Канады

II. Панели после 90 года, с раздельными стрелками — указателями поворотов

1 — земля (-) для датчика температуры наружного воздуха (MFA)
2 – для датчика уровня охлаждающей жидкости двигателя (ECL)
3 — земля (-), клемма 31
4 — к кнопке сброса многофункционального индикатора (MFA)
5 — земля (-), клемма 31
6 — к переключателю памяти многофункционального индикатора (память) (MFA)
7 — Сигнал от датчика скорости автомобиля (VSS) с механическими спидометром / одометром, выход сигнала от датчика скорости автомобиля (VSS), спидометра (G
22), электронного спидометра (G 21), с электронными спидометром / одометром
8 — от датчика давления масла (1,8 или 1,4 бар)
9 — от датчика давления масла (0,3 бар)
10 — вход сигнала на тахометр, клемма 1 (клемма W)
11 — плюс (+) соединение с с клеммой 30
12 — плюс (+) соединение для подсветки приборов, клемма 58b
13 — плюс (+) соединение с клеммой 15
14 — не используется
15 — к переключателю режимов MFA
16 — сигнальная лампа генератора (зарядки), клемма 61
17 — от датчика температуры масла (MFA)
18 — сигнальная лампа ремня безопасности
19 — сигнал от датчика температуры наружного воздуха (MFA)
20 — не используется
21 — к указателю уровня топлива
22 — к индикатору поворотников, слева
23 – от датчика температуры охлаждающей жидкости (ECT) (для показаний стрелочного измерителя)
24 — к индикатору поворотников, справа
25 — к индикатору дальнего света
26 — не используется
27 –сигнал скорости из датчика скорости автомобиля (VSS), спидометра (G 22), с
электронными спидометром / одометром
28 — отображение положения рычага переключения коробки передач (только для автомобилей с автоматической коробкой передач)

Источник статьи: http://www.drive2.ru/l/1767789/

Реле разгрузка шины пассат

Volkswagen Passat b3 — предохранители и реле

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Общая схема

Описание предохранителей

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

Задний стеклоочиститель с функцией прерывистого режима работы

Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)

Указатель уровня охлаждающей жидкости

Система аварийной сигнализации

Система прерывистой работы стекло ­очистителя и омывателя

Система предупреждения о не пристегнутых ремнях безопасности

Топливный насос, подогрев впускного коллектора (где предусмотрен)

Таймер электро обогрева заднего стекла

Предохранитель гидронасоса АБС и электропривода стекол

Предохранитель системы клапанов АБС

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. Полное руководство по ремонту и эксплуатации находится тут.

У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 17,0,0,0,0 —> p, blockquote 18,0,0,0,1 —>

А если знаете как сделать данный материал лучше, пишите в комментарии.

VW Passat B3 ремонт

Предохранители и реле Фольксваген Пассат B3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

На автомобилях Фольксваген Пассат В3 вся электропроводка защищена предохранителями и реле. Находятся предохранители и реле в блоке реле и предохранителей (фото), внизу, слева от рулевой колонки, под небольшим перчаточным ящиком. Чтобы открыть защёлку, нужно повернуть её на 90 градусов и потянуть её на себя.

Номера на реле:

• №13 — компрессор кондиционера
• №72 — задний дворник
• №32 — питание ЭБУ (дигифант)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №18 — разгрузка шины
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №33 — омыватель фар
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №15 — дополнительные фары (ПТФ)
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №61 — обогрев впускного коллектора
• №46 — реле времени пред пускового подогрева
• №67 или №80 — бензонасос

Дополнительно могут быть установлены:

• №220 — реле after-run
• №13 — электромагнитной муфты привода заслонки воздухопритока
• №79 — ЭБУ АБС
• №78 — насос АБС
• №59 — подогрев сидений

Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля (фото), сверху, слева направо:

• 01 – №13 – реле компрессора кондиционера
• 02 – №72 – реле заднего дворника и омывателя
• 03 – №32 – реле системы впрыска и зажигания
• 04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины)
• 05 – не используется
• 06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22)
• 07 – №33 – реле электромотора омывателя фар
• 08 – №19 или №99 – реле дворников и омывателя лобового стекла
• 09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности
• 10 – №15 или №53 или перемычка для ПТФ
• 11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка)
• 12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя — дизель)

Предохранители, (слева направо):

• №1 — 10 А, лев. ближ. свет
• №2 — 10 А, прав. ближ. свет
• №3 — 10 А, подсветка приборов и номера
• №4 — 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески
• №5 — 15 А, стеклоочиститель, омыватель лобового стекла
• №6 — 20 А, вентилятор печки, кондиционер
• №7- 10 А, правый габарит
• №8 — 10 А, левый габарит
• №9 — 20 А, обогрев заднего стекла и зеркал
• №10 — 10 А, дополнительные фары (ПТФ)
• №11 — 10 А, левый дальний свет, контр лампа
• №12- 10 А, правый дальний свет
• №13 — 10 А, сигнал
• №14 — 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП
• №15 — 10 А, ЭБУ двигателя
• №16 — 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы
• №17 — 10 А, указатели поворотов
• №18 — 20 А, бензонасос, лямбда зонд
• №19 — 30 А, вентилятор радиатора, кондиционер
• №20 — 10 А, стоп-сигналы, круиз контроль
• №21 — 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ
• №22 — 10 А, магнитола

Если есть какие либо дополнения или уточнения, прошу не стесняться и писать “в комментарии”.

Для того, что бы хоть как то помочь владельцам Фольксваген Пассат В3 в разных регионах мира, я откорректировал установки рекламы на сайте и теперь реклама больше привязана к тому региону где именно находится читатель, то есть Вы. Теперь Вы смело можете заходить по рекламе, что бы узнать цены на з/ч и аксессуары в Вашем регионе.

Фото блока реле и предохранителей Фольксваген Пассат В3, дв. ААМ.

Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации (смотреть выше.

Volkswagen Passat b4 все предохранители и реле

Некоторые относят Volkswagen Passat b4 не к 4 поколению, а рестайлинговой модели 3-го поколения, из за того, что у них общая конструкция, но разный кузов и обновленный салон. Выпускалась данная серия б4 в 1993, 1994, 1995 и 1996 годах. В данном материале мы представим описание предохранителей и реле фольксваген пассат б4 со схемой блока и фото-примером их расположения. В заключении предложим для скачивание полное руководство по ремонту и обслуживанию.

Блок предохранителей и реле

Он находится в нижней части панели приборов со стороны водителя за защитной полкой.

Доступ к предохранителям и реле открывается после её снятия.

Общая схема

Предохранители

За прикуриватель отвечает предохранитель номер 21 на 15А.

Задний стеклоочиститель с функцией прерывистого режима работы

Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)

Указатель уровня охлаждающей жидкости

Система аварийной сигнализации

Система прерывистой работы стекло­очистителя и омывателя

Система предупреждения о не пристегнутых ремнях безопасности

Топливный насос, подогрев впускного коллектора (где предусмотрен)

Таймер электрообогрева заднего стекла

Предохранитель гидронасоса АБС и электропривода стекол

Предохранитель системы клапанов АБС

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Плавкие вставки

На моделях с дизельными двигателями цепь питания свечей накаливания двигателя защищена плавкой вставкой. Эта вставка расположена в моторном отсеке над усилителем тормозов или на блоке электронного управления свечами, за бачком омывателя ветрового стекла. Если эта вставка перегорела. значит, с системой что-то случилось, поэтому прежде чем заменить вставку, надо провести диагностику системы подогрева дизельного двигателя и выявить причину перегорания.

Руководство по ремонту

Больше информации про ремонт и обслуживание Volkswagen Passat b4 можете узнать в данной книге: «скачать«.

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 16,0,0,0,0 —> p, blockquote 17,0,0,0,1 —>

А если есть что добавить, пишите в комментарии.

Источник статьи: http://plastep.ru/rele-razgruzka-shiny-passat/

Включение вентилятора после выключения зажигания, 99 реле

Была у меня такая проблема: после выключения зажигания, примерно через 4 сек. включался вентилятор радиатора и не выключался. Без разницы, холодный или горячий двигатель, если двиг был горячий и работал датчик включения вентилятора, то после охлаждения и выключения датчиком вентилятора, через 4 сек вентилятор снова включался.
Как мне посоветовали предыдущие владельцы, повключай дальний свет. Так я и выходил из положения, иногда после 1го включения дальнего, иногда после 10го, вентилятор выключался, мне очень не нравиться когда в машине что то не работает)

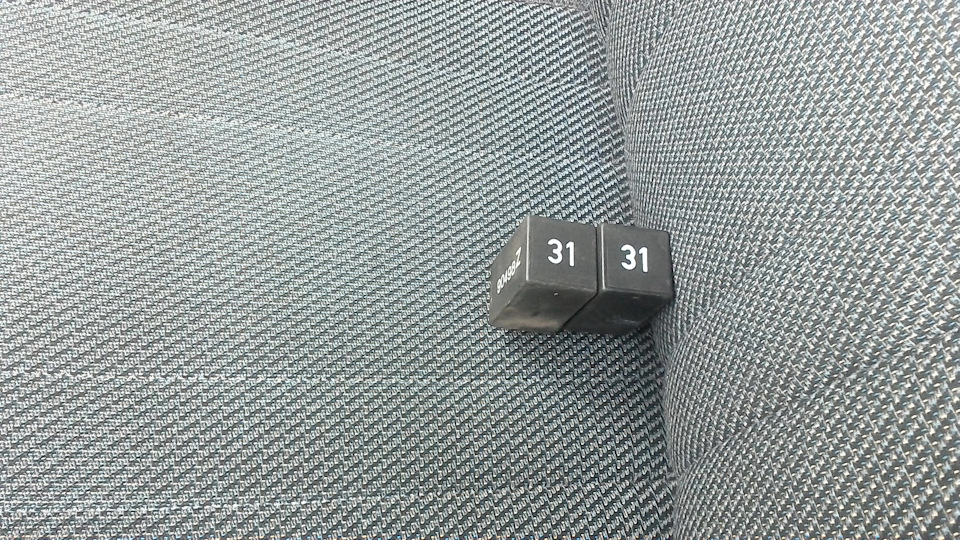

Почитал форумы, там сказали что виной может быть 31 реле.

Проверил так: выключил зажигание, подождал пока включится вентилятор, снял реле, вентилятор выключился. Поставил другое реле, все заработало как нужно, конечно же проверил включение и выключение вентилятора при нагреве движка.

Заодно поставил 99 реле (так же снял с синего). 99 реле — для программирования продолжительности паузы дворников.
Работает так: включаешь дворники (рычаг вниз), отключаешь (рычаг вверх), ждешь время паузы (время паузы отсчитывается с момента выключения), потом снова включаешь (рычаг вниз), ну и все дворники работают с паузой которую задал. Еще один приятный момент этого реле, можно включить дворники с однократным повтором, давим рычаг на себя и стараемся без задержки отпустить, дворник сработает один раз. Если чуть придержать, то он сделает несколько повторов, как у всех (не помню 2 или 3 повтора).

Расположение реле после 1989 года выпуска

I — 13 — Реле компрессора кондиционера
II — 72 — реле заднего дворника и омывателя
III — 32 — Реле системы впрыска и зажигания
IV — 18 — реле снятия нагрузки контакта Х выключателя зажигания
V — не используется
VI — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
VII — 33 — Реле электромотора омывателя фар
VIII — 19 и 99 — Реле дворников и омывателя лобового стекла
IX — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
X — 15 — Проволочная перемычка для ПТФ
XI — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
XII — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
XIII — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
XIV — 79 — реле ABS
XV — 79 — реле гидравлического насоса ABS
XVI — 79 — реле ABS
XVII — Предохранители клапанов и насоса ABS
XVIII — Предохранители электрорегулировки сидений и кондиционера
XIX — Не используется
XX — Реле стартера и фонраей заднего хода
XXI — Реле спирали обогрева лямбда-зонда
XXII — Не используется
XXIII — Не используется
XXIV — Не используется

Источник статьи: http://www.drive2.ru/l/10533148/

Реле 167 фольксваген за что отвечает

Назначение реле и предохранителей Passat b3. Создадим FAQ вместе

Всем доброго времени суток!

Читатели моего БЖ помнят эту запись

Однако в процессе ковыряния выяснилось что в ней много неточностей.
А это не есть гуд.
Зачастую место расположения и предохранителей приводится от Г3, или ещё чего, а там всё немного по другому…

Поэтому я решил перелопатить материал по новой и создать правильный FAQ

Начнем с реле и предохранителей

Если вы видите ошибку — просьба отписаться.
Если у вас есть информация которой тут нет — пишите! Добавлю!

Заранее спасибо всем кто останется не безразличным!

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя
15 — 10А — Клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Реле и их расположение в БРП

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 – Реле-прерыватель заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания (Digifant)
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 – 43 – Реле включения контрольной лампы уровня охлаждайки
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле ворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 – Реле или проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
№1 — реле подогрева впускного коллектора
№4 — реле сигнализации не пристегнутых ремней безопасности
№13 — компрессор кондиционера
№15 — дополнительные фары (ПТФ)
№18 — разгрузка шины X
№19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
№21 — аварийной сигнализации и указатели поворотов
№22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
№31 — afterrun
№32 — питание ЭБУ (дигифант)
№33 — омыватель фар
№36 — звуковая индикация не выключенных габаритных огней
№43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
№46 — реле времени пред пускового подогрева
№53 — сигнал двух тональный (одно тональный — перемычка)
№54 — прекращение питания на принуд. холостого хода
№55 — увеличение подачи топлива на принуд. холостого хода
№59 — Подогрев сидений
№61 — обогрев впускного коллектора
№67 или №80 — бензонасос
№72 — задний дворник
№78 — насос АБС
№79 — блок клапанов АБС
№61 — ЭБУ АБС
№80 или №67 — бензонасос
№99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
№106 — реле климата
№150 — Стартер и фонари заднего хода (для авто с АКПП)

[электро] Схема расположения реле и предохранителей VW Golf3

Схема расположения предохранителей и реле в БРП Golf 3, Vento и их назначение.
Схема расположения предохранителей и реле в БРП:

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения номерного знака
04 — 15А — Стеклоочиститель и омыватель заднего стекла
05 — 15А — Стеклоочиститель и омыватель лобового стекла
06 — 20А — Нагреватель отопителя
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Подогрев заднего стекла
10 — 15А — Противотуманные фары
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А — Бибикалка
14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя
15 — 10А — Клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы
21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника
22 — 10А — Магнитолла, прикуриватель

От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации не пристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонарей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Схема и распиновка тыльной стороны блока реле и предохранителей

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan. А также вся инфа по предохранителям и реле.

Запись для облегчения поиска, да и нету кажись такой тут на драйве…
Схема расположения предохранителей и реле в БРП VW Passat B3

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen:
Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.
Оригинал темы тут

Источник статьи: http://m-interes.ru/recomended/rele-167-folksvagen-za-chto-otvechaet.html

Блок предохранителей и реле

Как все, наверно, заметили, на Б4 весьма неудачная электрика. Обязательно что-то не работает)
В очередной раз когда у меня отказали туманки, я озадачился вопросом назначения релюх.

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Источник статьи: http://www.drive2.ru/l/10363737/

Схема расположения предохранителей и реле в БРП

Схема расположения предохранителей и реле в БРП:

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения номерного знака
04 — 15А — Стеклоочиститель и омыватель заднего стекла
05 — 15А — Стеклоочиститель и омыватель лобового стекла
06 — 20А — Нагреватель отопителя
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Подогрев заднего стекла
10 — 15А — Противотуманные фары
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А — Бибикалка
14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя
15 — 10А — Клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы
21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника
22 — 10А — Магнитолла, прикуриватель

От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле ворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Цвет корпуса разъема — Назначение
Желтый — Разъем проводки фар
Желтый — Разъем проводки фар
Зеленый — Разъем проводки омывателя фар
Желтый — Разъем проводки фар
Зеленый — Разъем проводки доп. оборудования комплектации М
Зеленый — Разъем проводки панели приборов
Белый — Разъем пучка проводки правой части моторного отсека
Белый — Разъем пучка проводки правой части моторного отсека
Белый — Разъем пучка проводки правой части моторного отсека
Красный — Разъем проводки подрулевых переключателей
Красный — Разъем проводки подрулевых переключателей
Красный — Разъем проводки подрулевых переключателей
Черный — Разъем пучка проводки задней части автомобиля
Черный — Разъем пучка проводки задней части автомобиля
Черный — Разъем пучка проводки задней части автомобиля
Зеленый — Разъем проводки кондиционера
Голубой — Разъем проводки обогрева заднего стекла и ПТФ
Обозначение — Кол-во контактов — Цвет разъема — Назначение
Q — 6 — Голубой Разъем проводки приборной панели
R — 10 — Голубой Разъем проводки переключателя наружного света
S — 5 — Белый Разъем пучка проводки правой части моторного отсека
T — 2 — Зеленый ——
U1 — 14 — Голубой Разъем пучка проводки панели приборов
U2 — 14 — Голубой Разъем пучка проводки панели приборов
V — 4 — Зеленый Разъем пучка проводки панели приборов
W — 6 — Зеленый ——
X — 8 — Зеленый Разъем проводки контрольных ламп буксировки прицепа, ABS, вывод «30»
Y — 1 — Вывод «30»
Z1 — 1 — ——
Z2 — 1 — Вывод «31»
30 — 1 — Вывод «30»
30B — 1 — ——
31 — 1 — Вывод «31»

Источник статьи: http://www.drive2.ru/l/1923293/
