16 клапанный инжектор ваз 2106

Впускной коллектор

• Компрессор или турбина на «шестёрку»

  Видео: установка компрессора на примере «пятёрки»

16-клапанный двигатель на ВАЗ 2106

Видео: установка 16-клапанного мотора на «классику»

Установка 16 клапанного двигателя на «07» и другие модели классики

Для чего необходима установка 16-клапанного двигателя на «классику»? И стоит ли овчинка выделки? Однозначный ответ можно дать, только если проанализировать все преимущества и недостатки такой переделки. Для начала нужно рассмотреть, что собой представляют двигатели классической серии и более современные, например, устанавливаемые на ВАЗ-2112. При проведении работ могут возникнуть некоторые трудности, но их можно преодолеть, если подойти к делу со светлой головой.

Для большинства людей тюнинг – это крепление пластиковых обвесов и наклеек на кузов автомобиля. Появилось даже такое понятие, как «колхозный тюнинг». Данным словосочетанием описывают машины, которые с трудом передвигаются по дорогам, зато обвешаны с крыши до колес наклейками с эмблемами каких-либо брендов. Намного приятнее, когда простой автомобиль, который не выделяется из толпы, обладает техническими характеристиками, сравнимыми с транспортными средствами зарубежного производства, причем не низшего класса.

Можно, кстати, просто доработать родной двигатель- способов для этого много.

Замена карбюратора на систему с распределенным впрыском топлива

Карбюраторные автомобили постепенно уходят из нашей жизни, такие машины уже не производятся промышленностью, и конструкция их считается устаревшей. Но вопрос, лучше инжектор карбюратора или нет, до сих пор актуален, нередко споры на эту тему ведутся на автомобильных форумах.

У каждого типа топливной системы (ТС) есть свои преимущества и недостатки, injector – современный узел, обеспечивающий более точную дозировку топливовоздушной смеси. Зато карбюраторная схема отличается простотой, здесь легче проводить диагностику, и часто разобраться с неисправностью могут не только специалисты, но и многие водители.

Законна ли такая замена?

С недавних пор действует закон, по которому мотор автомобиля не нуждается в обязательной регистрации. По сути, двигатель на «классику» становится обычной запасной частью, как бампер или термостат. Но нужно придерживаться рекомендаций, которые поступают от специалистов. При покупке мотора заключайте договор купли-продажи. Если есть возможность, то пробейте по базе ГИБДД автомобиль, с которого снят силовой агрегат. Продавец должен представить вам документы, которые подтверждают его абсолютное право на владение машиной или мотором.

При условии чистоты сделки к вам не будет никаких претензий. К следующему шагу можно переходить после того, как проведена установка 16-клапанного двигателя на «классику». Это регистрация в ГИБДД. Отношение к процедуре у многих двоякое, так как одни стараются оформить переделку, чтобы все было официально, другие же пользуются тем, что ни один инспектор не имеет права проводить осмотр двигателя, да и открыть капот потребовать тоже не может. Даже на гостехосмотре на подобные переделки особого внимания не обращают.

Какие моторы можно поставить на ВАЗ «классику»

ВАЗ 2107, безусловно, считается классикой отечественного автомобилестроения. Поэтому для этой модели «работают» те же правила, что и для всей «классической» линейки АвтоВАЗа.

Оптимальными вариантами для «семёрки» можно считать два мотора:

У этих 16-клапанных двигателей практически идентичные крепления, для монтажа потребуется совсем небольшая доработка. К тому же (что тоже важно) к этим моторам вполне подойдёт и действующая коробка переключения передач от ВАЗ 2107, тем самым водитель сэкономит время на монтаж КПП.

Да и покупка такого двигателя целесообразна уже б/у, что существенно сбережёт имеющийся бюджет. Однако подержанный мотор следует покупать у знакомых или у продавца, который может дать гарантию на свой товар.

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

Все преимущества 16-клапанного мотора

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

Таким образом, установка 16-клапанного двигателя на ВАЗ 2107 не считается простой процедурой. Потребуется не только опыт и специальные знания, но и правильная организация всего процесса работы, в котором не последнее значение имеет выбор подходящего силового агрегата.

Переделка электрики

Для качественной работы нового силового агрегата придётся выполнить замену бензинового насоса. Можно взять этот механизм как с «Приоры», так и с «двенадцатой», а можно сэкономить и купить насос от инжекторной модели «семёрки». Бензонасос подключается по обычному алгоритму и не требует каких-либо переделок.

На ВАЗ 2107 мотор подключается всего тремя проводами. Новый же двигатель нуждается в качественно ином подключении. Первым делом необходимо будет выполнить следующие этапы работы:

Рекомендуется выполнять все подключения и новообразования на ВАЗ 2107 так, как это выполнено на ВАЗ 2107 с инжекторным двигателем.

Тормозная система

Новый мотор обладает более высокими мощностными характеристиками, а это значит, что машина будет быстрее набирать скорость и медленнее тормозить. В связи с этим рекомендуется доработать и систему торможения на ВАЗ 2107. Для этого достаточно поменять главный цилиндр на более мощный, а также при необходимости и заменить все цилиндры, если они сильно изношены.

Система охлаждения

Как правило, имеющегося потенциала штатной системы охлаждения на «семёрке» достаточно для того, чтобы своевременно охлаждать новый мощный двигатель. Однако если мотор испытывает недостаток охлаждения, потребуется небольшая переделка: залить в расширительный бачок не тосол, а более качественный антифриз.

Таким образом, установка 16-клапанного мотора на ВАЗ 2107 — процедура сложная, так как требует не только значительных физических усилий, но ещё и продуманности действий. Главной же сложностью этой операции является подключение проводки и доработки системы.

Двигатель на ВАЗ 2107

На самом деле конструктивно и технически моторы на 8 и 16 клапанов различаются весьма серьёзно. Главным образом, отличия имеются в ГБЦ (головке блока цилиндра), ведь именно там фиксируются распредвалы автомобиля.

Восьмиклапанный двигатель

У мотора такой конструкции имеется всего один распределительный вал. Такая установка оптимальна для ВАЗ 2107, так как в отлаженном режиме контролирует систему впрыска топливовоздушной смеси и отводит ненужные выхлопы.

Восьмиклапанный мотор реализован следующим образом. В ГБЦ в каждом цилиндре имеются по два клапанных устройства: первый работает на впрыск смеси, второй — на выпуск отработанных газов. Открытие каждого из этих клапанов в каждом цилиндре производит именно распредвал. Валик состоит из нескольких металлических элементов и во время вращения давит на клапана.

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

Все преимущества 16-клапанного мотора для ВАЗ 2107

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

Таким образом, установка 16-клапанного двигателя на ВАЗ 2107 не считается простой процедурой. Потребуется не только опыт и специальные знания, но и правильная организация всего процесса работы, в котором не последнее значение имеет выбор подходящего силового агрегата.

Видео: 16-клапанный мотор на «классику» — стоит того или нет?

Замена карбюратора на систему с распределенным впрыском топлива

Карбюраторные автомобили постепенно уходят из нашей жизни, такие машины уже не производятся промышленностью, и конструкция их считается устаревшей. Но вопрос, лучше инжектор карбюратора или нет, до сих пор актуален, нередко споры на эту тему ведутся на автомобильных форумах.

У каждого типа топливной системы (ТС) есть свои преимущества и недостатки, injector – современный узел, обеспечивающий более точную дозировку топливовоздушной смеси. Зато карбюраторная схема отличается простотой, здесь легче проводить диагностику, и часто разобраться с неисправностью могут не только специалисты, но и многие водители.

Какие моторы можно поставить на ВАЗ «классику»

ВАЗ 2107, безусловно, считается классикой отечественного автомобилестроения. Поэтому для этой модели «работают» те же правила, что и для всей «классической» линейки АвтоВАЗа.

Оптимальными вариантами для «семёрки» можно считать два мотора:

У этих 16-клапанных двигателей практически идентичные крепления, для монтажа потребуется совсем небольшая доработка. К тому же (что тоже важно) к этим моторам вполне подойдёт и действующая коробка переключения передач от ВАЗ 2107, тем самым водитель сэкономит время на монтаж КПП.

Да и покупка такого двигателя целесообразна уже б/у, что существенно сбережёт имеющийся бюджет. Однако подержаный мотор следует покупать у знакомых или у продавца, который может дать гарантию на свой товар.

Как установить 16-клапанный двигатель на ВАЗ 2107

Для начала следует хорошо подготовиться к процедуре:

Процесс работы

Если устанавливается мотор от ВАЗ 2112 или «Лады Приоры», то менять корзинку сцепления не потребуется, так как новый двигатель вполне комфортно будет себя чувствовать и со старым сцеплением.

После выполнения всех подготовительных работ следует собственно установка 16-клапанного мотора на «семёрку»:

Необходимые доработки

Однако на этом установка 16-клапанного двигателя не заканчивается. Потребуется выполнить ряд работ для совершенствования всей системы. И начинать лучше всего с электрики.

Переделка электрики

Для качественной работы нового силового агрегата придётся выполнить замену бензинового насоса. Можно взять этот механизм как с «Приоры», так и с «двенадцатой», а можно сэкономить и купить насос от инжекторной модели «семёрки». Бензонасос подключается по обычному алгоритму и не требует каких-либо переделок.

На ВАЗ 2107 мотор подключается всего тремя проводами. Новый же двигатель нуждается в качественно ином подключении. Первым делом необходимо будет выполнить следующие этапы работы:

Рекомендуется выполнять все подключения и новообразования на ВАЗ 2107 так, как это выполнено на ВАЗ 2107 с инжекторным двигателем.

Тормозная система

Новый мотор обладает более высокими мощностными характеристиками, а это значит, что машина будет быстрее набирать скорость и медленнее тормозить. В связи с этим рекомендуется доработать и систему торможения на ВАЗ 2107. Для этого достаточно поменять главный цилиндр на более мощный, а также при необходимости и заменить все цилиндры, если они сильно изношены.

Система охлаждения

Как правило, имеющегося потенциала штатной системы охлаждения на «семёрке» достаточно для того, чтобы своевременно охлаждать новый мощный двигатель. Однако если мотор испытывает недостаток охлаждения, потребуется небольшая переделка: залить в расширительный бачок не тосол, а более качественный антифриз.

Таким образом, установка 16-клапанного мотора на ВАЗ 2107 — процедура сложная, так как требует не только значительных физических усилий, но ещё и продуманности действий. Главной же сложностью этой операции является подключение проводки и доработки системы.

Преимущества инжектора

• более точное дозирование топлива;
• топливо лучше горит, КПД двигателя выше;
• снижаются затраты на бензин;
• снижается загрязнение окружающей среды;
• ВАЗ 2107 с инжектором гораздо лучше слушается педали газа;
• поиск неисправности системы питания можно быстро найти даже самому, подключив свой ноутбук к «умному» инжектору (если установлена программа);
• для начинающих водителей электронный впрыск хорош тем, что не даёт заглохнуть мотору, сам решает, какие набрать обороты, облегчает трогание не подгазовывая и т.д;
• устойчиво держит холостые обороты, при холодном запуске, не нужен «подсос»;
• двигатель более тихо работает, так как устанавливается гидравлический натяжитель цепи;
• не требуется регулировка клапанов, так как установлены гидравлические компенсаторы и отсутствие зазоров поддерживается автоматически;
• в итоге инжектор мощнее на 15-18 лошадок;

Двигатель на ВАЗ 2107

На самом деле конструктивно и технически моторы на 8 и 16 клапанов различаются весьма серьёзно. Главным образом, отличия имеются в ГБЦ (головке блока цилиндра), ведь именно там фиксируются распредвалы автомобиля.

Восьмиклапанный двигатель

У мотора такой конструкции имеется всего один распределительный вал. Такая установка оптимальна для ВАЗ 2107, так как в отлаженном режиме контролирует систему впрыска топливовоздушной смеси и отводит ненужные выхлопы.

Восьмиклапанный мотор реализован следующим образом. В ГБЦ в каждом цилиндре имеются по два клапанных устройства: первый работает на впрыск смеси, второй — на выпуск отработанных газов. Открытие каждого из этих клапанов в каждом цилиндре производит именно распредвал. Валик состоит из нескольких металлических элементов и во время вращения давит на клапана.

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

Все преимущества 16-клапанного мотора для ВАЗ 2107

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

Таким образом, установка 16-клапанного двигателя на ВАЗ 2107 не считается простой процедурой. Потребуется не только опыт и специальные знания, но и правильная организация всего процесса работы, в котором не последнее значение имеет выбор подходящего силового агрегата.

Видео: 16-клапанный мотор на «классику» — стоит того или нет?

Тюнинг двигателя: установка кованных поршней

При работе по увеличению мощности двигателя часто заменяют родные литые поршни коваными.

Делается это с одной целью – уменьшить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость – тем выше нагрузка на детали двигателя) литьё ведёт себя на порядок хуже кованого металла. Вместе с заменой поршней есть смысл поменять или облегчить шатуны. Этот процесс более сложен – точность удаления лишнего металла должна быть не менее 0,1 грамма. Но процедура эта менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем родные.

Такая деталь значительно легче и прочнее, а последний фактор позволит повысить степень сжатия в камере сгорания. При длинном шатуне рекомендуется использовать поршни с уменьшенной компрессионной высотой. Результатом проведения таких работ является форсирование двигателя.

Как установить 16-клапанный двигатель на ВАЗ 2107

Для начала следует хорошо подготовиться к процедуре:

Процесс работы

Если устанавливается мотор от ВАЗ 2112 или «Лады Приоры», то менять корзинку сцепления не потребуется, так как новый двигатель вполне комфортно будет себя чувствовать и со старым сцеплением.

После выполнения всех подготовительных работ следует собственно установка 16-клапанного мотора на «семёрку»:

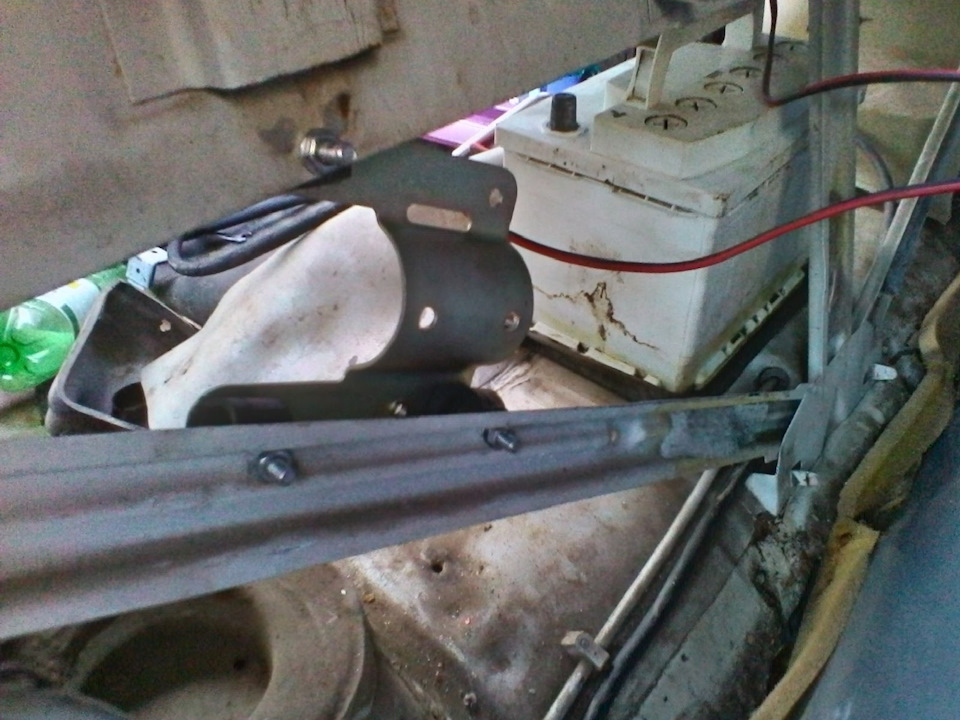

В подкапотном пространстве установить подушки двигателя от «Нивы».

Необходимые доработки

Однако на этом установка 16-клапанного двигателя не заканчивается. Потребуется выполнить ряд работ для совершенствования всей системы. И начинать лучше всего с электрики.

Переделка электрики

Для качественной работы нового силового агрегата придётся выполнить замену бензинового насоса. Можно взять этот механизм как с «Приоры», так и с «двенадцатой», а можно сэкономить и купить насос от инжекторной модели «семёрки». Бензонасос подключается по обычному алгоритму и не требует каких-либо переделок.

На ВАЗ 2107 мотор подключается всего тремя проводами. Новый же двигатель нуждается в качественно ином подключении. Первым делом необходимо будет выполнить следующие этапы работы:

Рекомендуется выполнять все подключения и новообразования на ВАЗ 2107 так, как это выполнено на ВАЗ 2107 с инжекторным двигателем.

Тормозная система

Новый мотор обладает более высокими мощностными характеристиками, а это значит, что машина будет быстрее набирать скорость и медленнее тормозить. В связи с этим рекомендуется доработать и систему торможения на ВАЗ 2107. Для этого достаточно поменять главный цилиндр на более мощный, а также при необходимости и заменить все цилиндры, если они сильно изношены.

Система охлаждения

Как правило, имеющегося потенциала штатной системы охлаждения на «семёрке» достаточно для того, чтобы своевременно охлаждать новый мощный двигатель. Однако если мотор испытывает недостаток охлаждения, потребуется небольшая переделка: залить в расширительный бачок не тосол, а более качественный антифриз.

Таким образом, установка 16-клапанного мотора на ВАЗ 2107 — процедура сложная, так как требует не только значительных физических усилий, но ещё и продуманности действий. Главной же сложностью этой операции является подключение проводки и доработки системы.

Что вы получаете при установке 16 клапанного мотора?

В первую очередь, это надежный и ресурсный мотор, где отсутствуют все недостатки классического мотора. Расход топлива уменьшается. Возможность широкого диапазона регулировки: можно получить городской мотор с хорошим моментом с низов, либо верховой мотор для гонок. 16 клапанный мотор проще в обслуживании и ремонте.

В тоже время есть недостатки. В первую очередь – стоимость. Минимальная стоимость вложений при установке 16v, это 40000 рублей. А в силу увеличенной мощности потребуется усиливать все узлы и агрегаты автомобиля, где потребуется вложить не менее 50 000 рублей. Популярность тюнинга автомобилей ВАЗ резко упала с упадком рубля на бирже валют. Соответственно, большинство владельцев отдают предпочтение покупке старых иномарок, которые уже имеют запас прочности и широкие возможности для увеличения мощности.

Инжектор вместо карбюратора

Замена КС на СРВ – достаточно распространенный вид тюнинга, так как инжектор имеет целый ряд ощутимых преимуществ, и это:

• увеличение мощности двигателя;
• более экономичный расход топлива;
• улучшенная экологичность выхлопных газов;
• обеспечение стабильности работы двигателя во всех режимах, в том числе и на холостом ходу;

При установке распределенного впрыска отпадает необходимость в частом обслуживании (промывке и регулировке) КУ, не наблюдается перелива топлива, из-за чего нередко в салоне авто возникает бензиновый запах, а машина может не заводиться. Но плюсы также есть и у карбюраторных схем:

• невысокая стоимость узлов и деталей:
• несложное устройство;
• не столь высокая требовательность к качеству бензина;

Несмотря на все свои минусы (сложная диагностика, большое количество датчиков, относительно дорогие запчасти) СРВ все больше привлекают автовладельцев, и многие стараются установить инжектор вместо карбюратора на свой автомобиль.

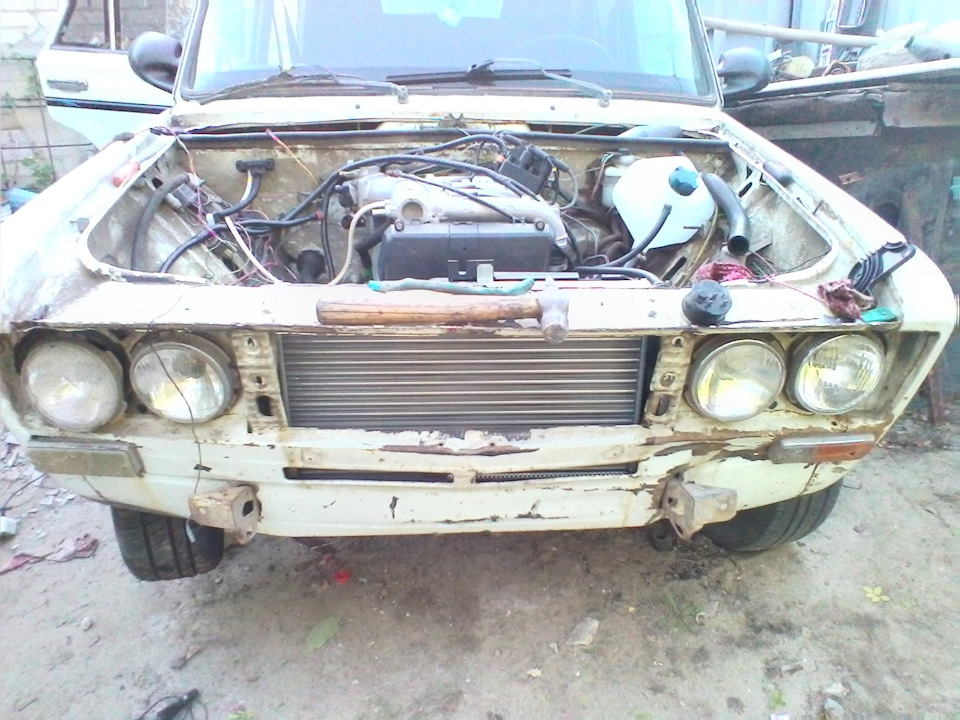

Лада 2106 16V › Бортжурнал › Установка 16-ти клапанного двигателя в кузов классики Часть 1

Всем добрый вечер) Наконец то дошло дела до написания мунала по инсталу шиснаря в классику) Решил разбить все на несколько частей, так как будет удобнее)

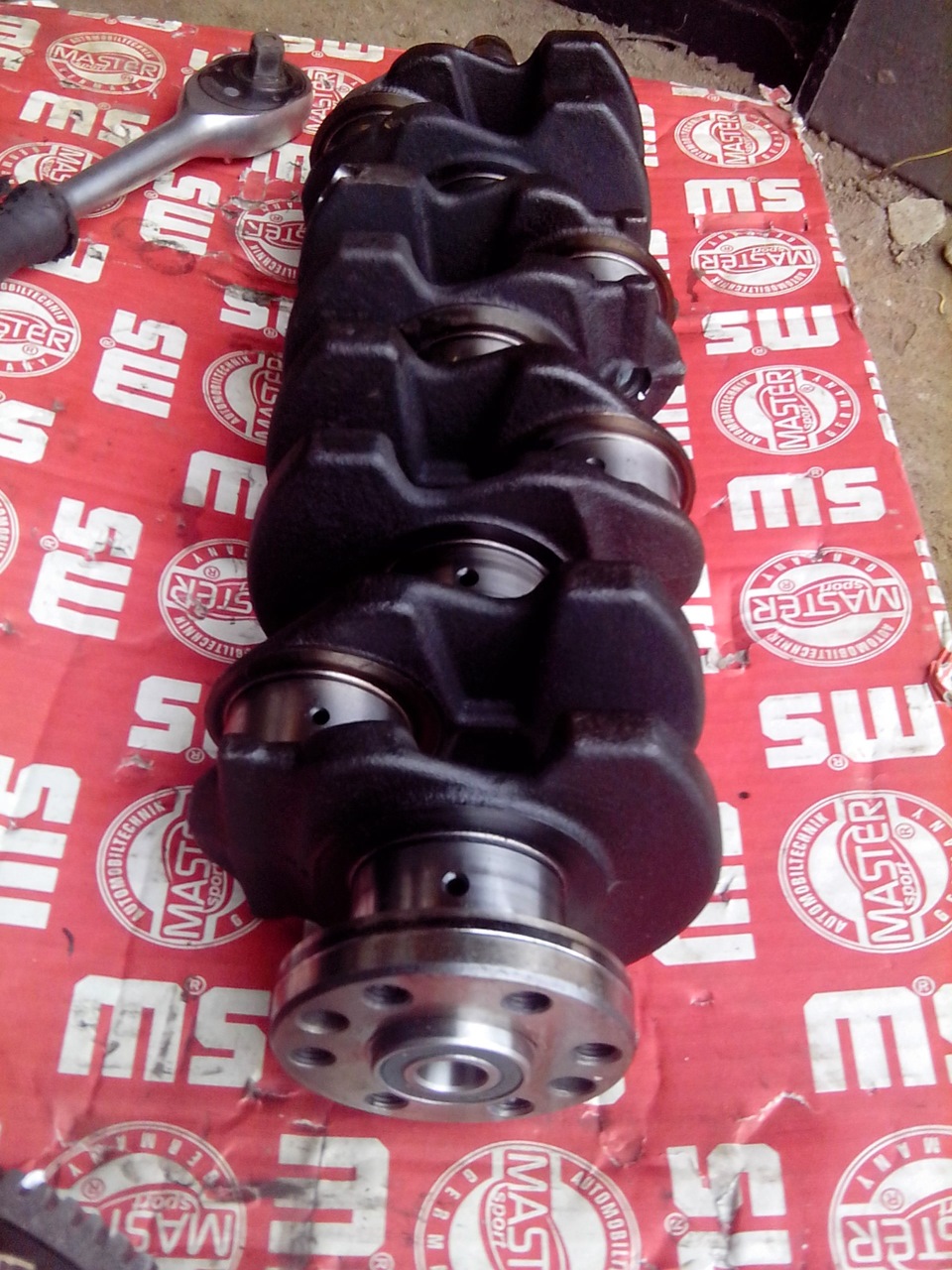

Ну что, начнем? Для начала нам необходимо приобрести вазовский 16-ти клапанный двигатель, их несколько: 2112, 21124, 21126 Приора ну и 21128 12-ка купе, 128-ой очень тяжело найти, но его при желании можно сделать из 124-го, в общем не об этом пойдет речь. Мне достался 124-ый двиг, 1,6 литра, безвтыковая поршневая, это самый оптимальный вариант) Для начала нам потребуется подготовить двиг к установке, первым делом снимаем колено и тащим к токарю у которого есть станок оборудованный люнетом, для того чтобы он проточил колено под классический подшипник первичного вала КПП. Вот фото результата

Далее нам нужно доработать махови. Можно конечно и заказать готовый вариант на классику с 16-ти клапанным двигателем, он уже облегченный, стоит в районе 2-х рублей. Все делают по разному, у некоторых стартеры стоят с проставками, в общем опишу как делал я. Короче 12-й маховик нужно отнести к тому же токарю, он должен снять с него лишний металл, снимается со стороны блока примерно 9 мм заводских мощностных потерь, перед токарными работами нужно сбить венец, он нам больше не понадобится, понадобится классический, разница у них в 1 зуб, делается это просто, ложим маховик на пень и обстукиваем венец по кругу и он слетает. После всех проделанных работ надо напресовать классический венец на 12-й маховик, для этого нагреваем венец, только не до красна, затем ложим его на маховик, венец легко надевается в нагретом состоянии, он должен упереться в бортик. Потом для надежности его можно аккуратно прихватить сваркой в трех местах. Далее отдаем все это дело на балансировку

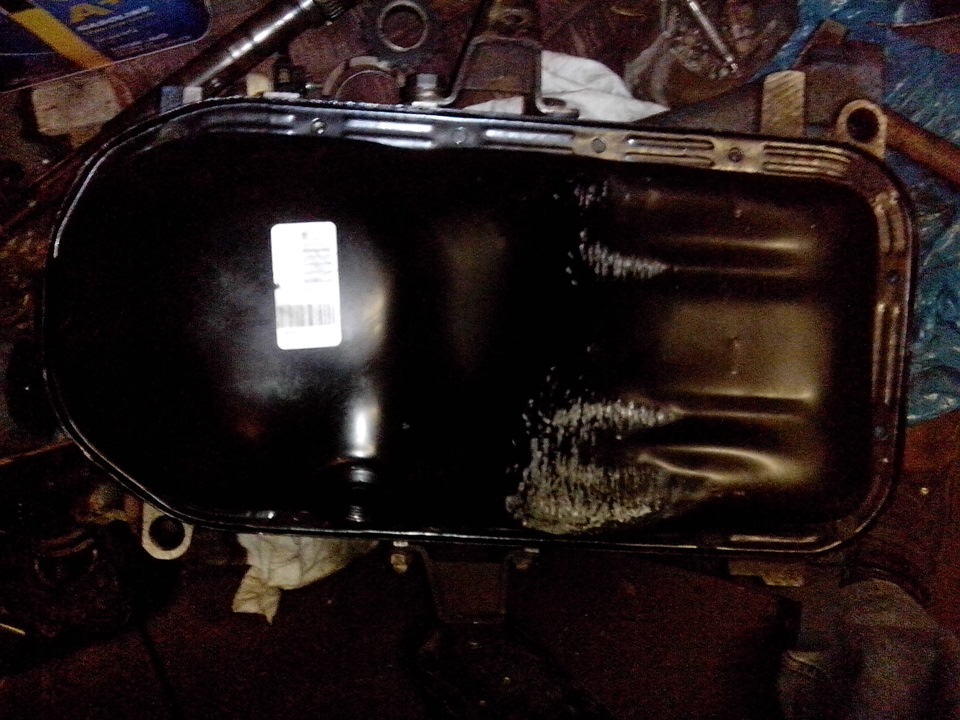

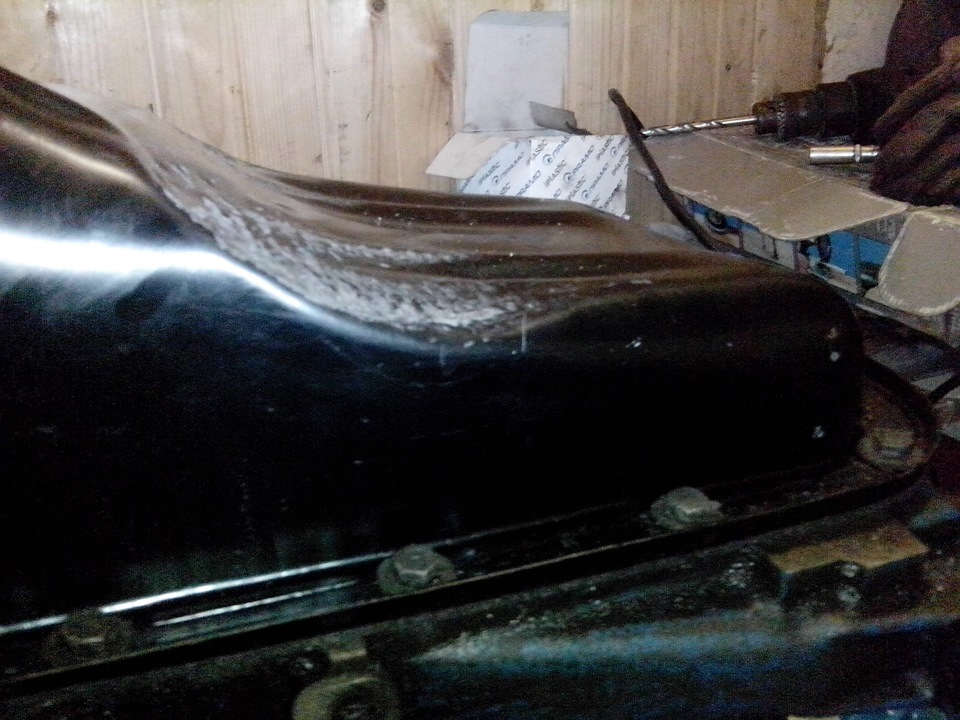

Далее нам потребуется доработать поддон, а точнее замять его не много, это при условии если будут использоваться классические подушки, с нивовскими ни чего мять не придется, т. к. они выше. Поддон заменается для того чтоб он не цеплял за балку, делать это конечно лучше по месту после примерки движка, я в самом начале замял, покрасил, а когда начал ставить двиг, оказалось что маловато, и пришлось его вытаскивать и еще заменать. Почему я не стал использовать подушки от нивы, да потому что они жестче и мне не нужна лишняя вибрация по кузову, и моторный щит при этом сильнее нужно будет мять, но об этом позже, фот фото моего поддона, сожалению плохо видно, но других фоток нет

Лада 2106 16V › Бортжурнал › Установка 16-ти клапанного двигателя в кузов классики Часть 2

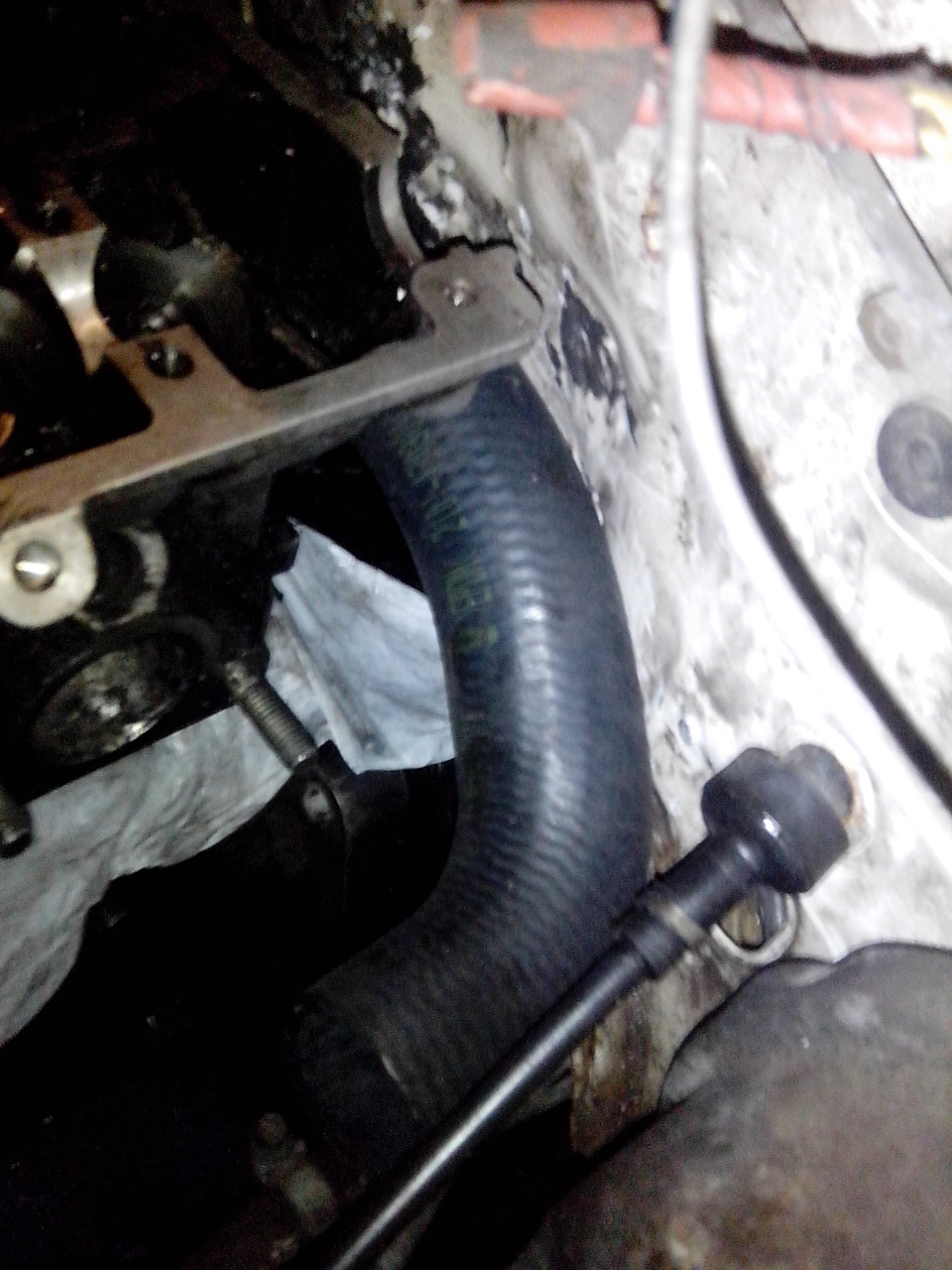

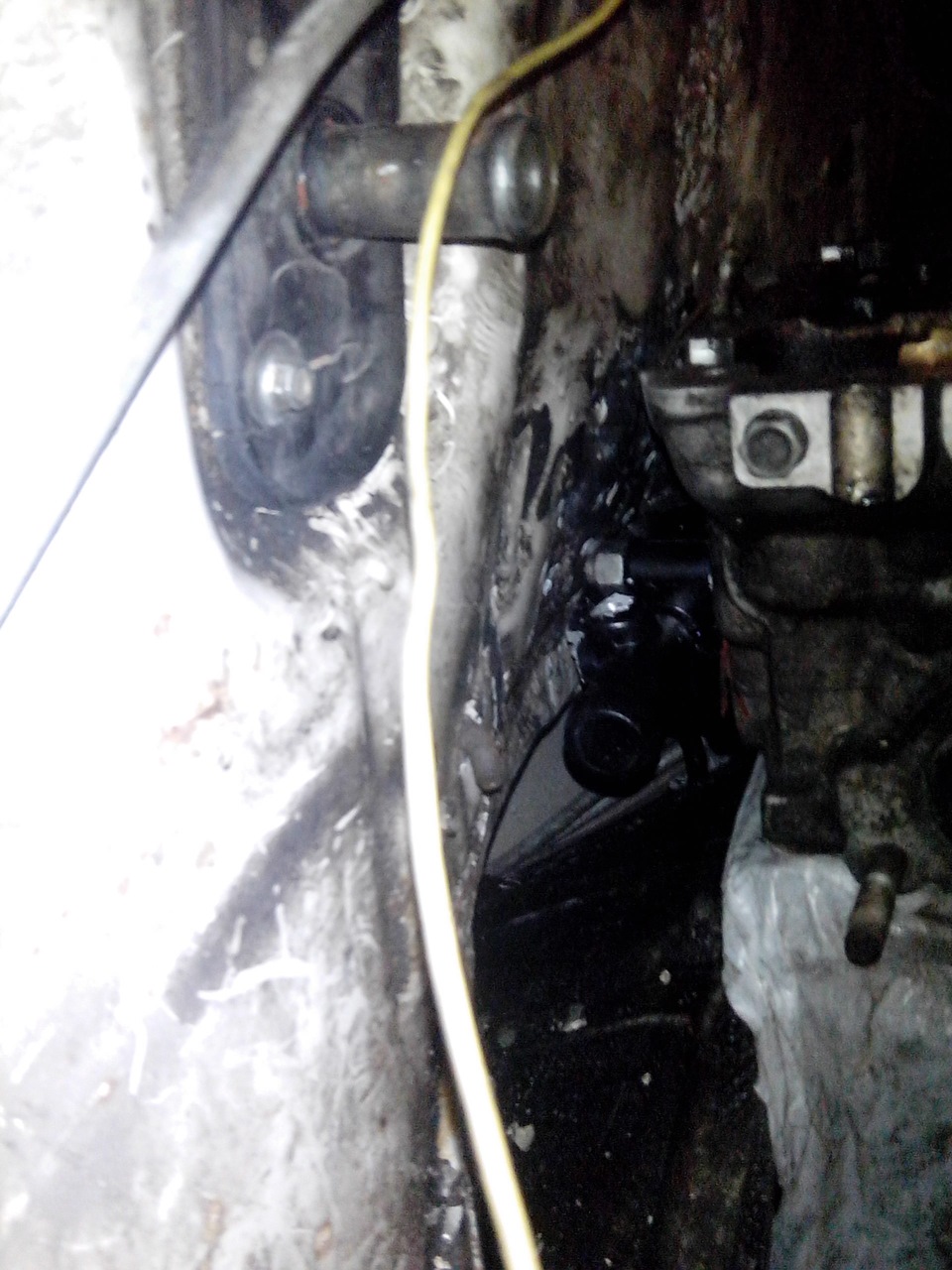

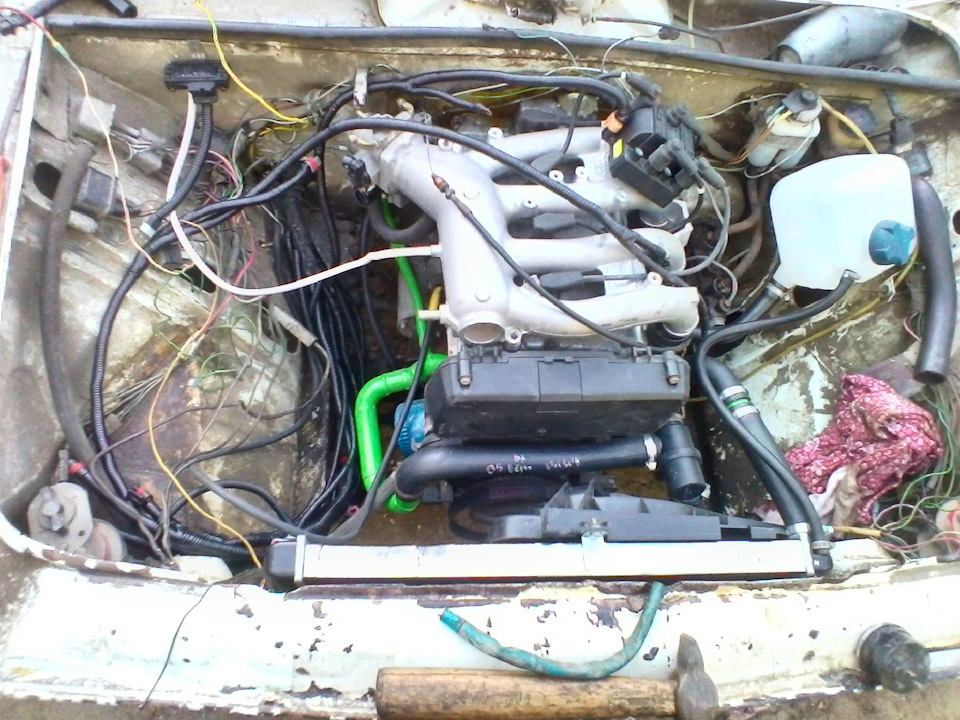

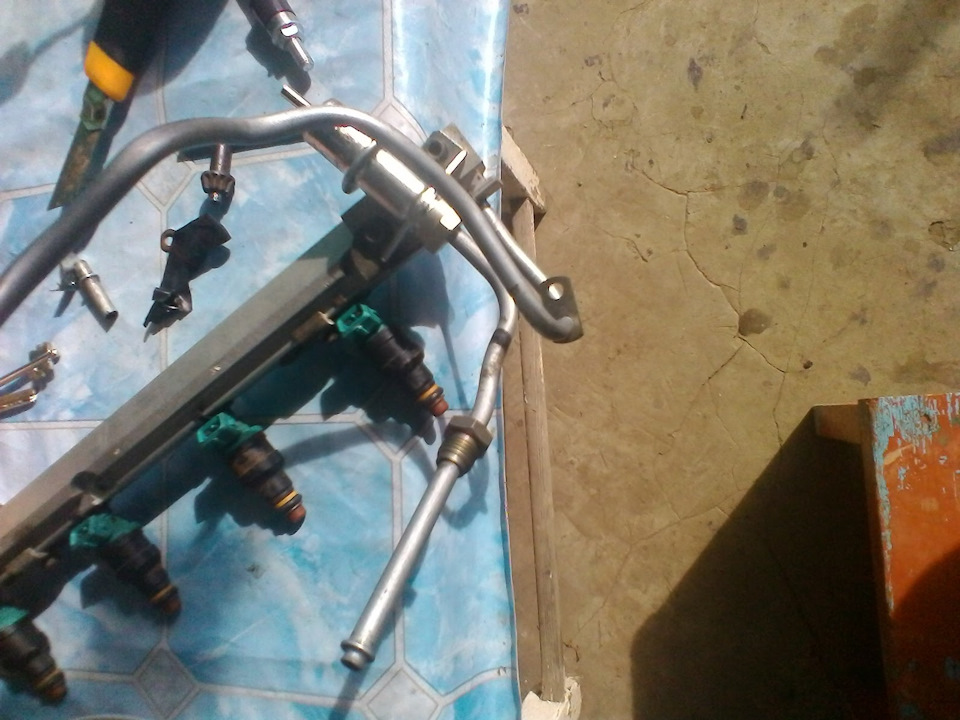

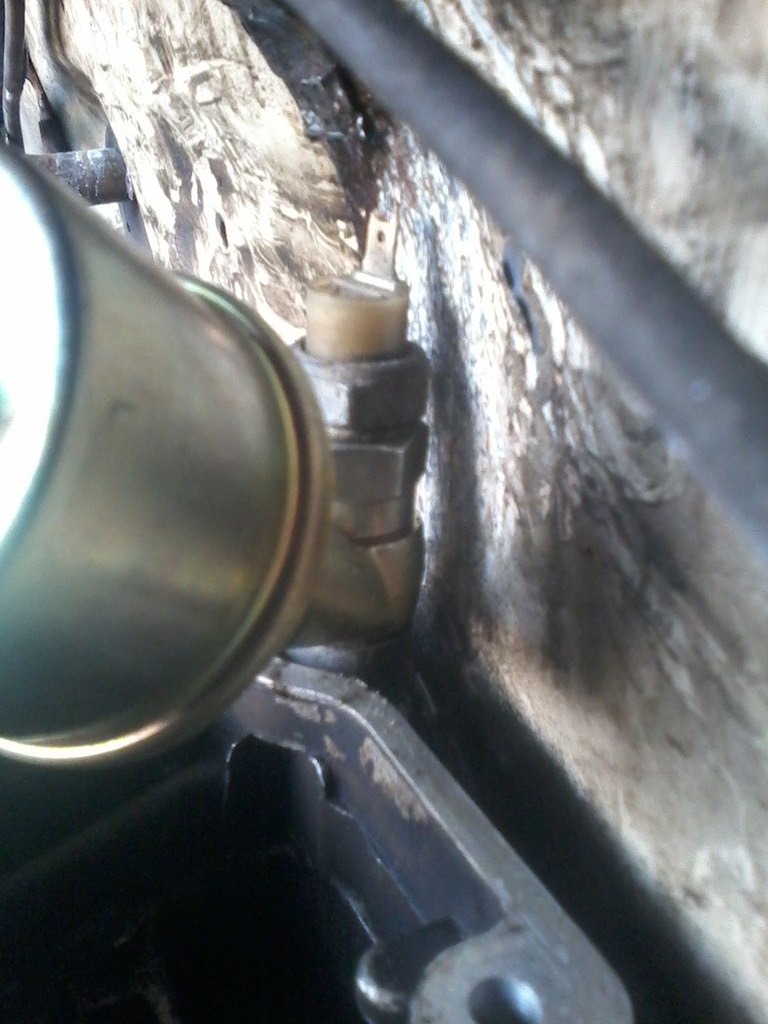

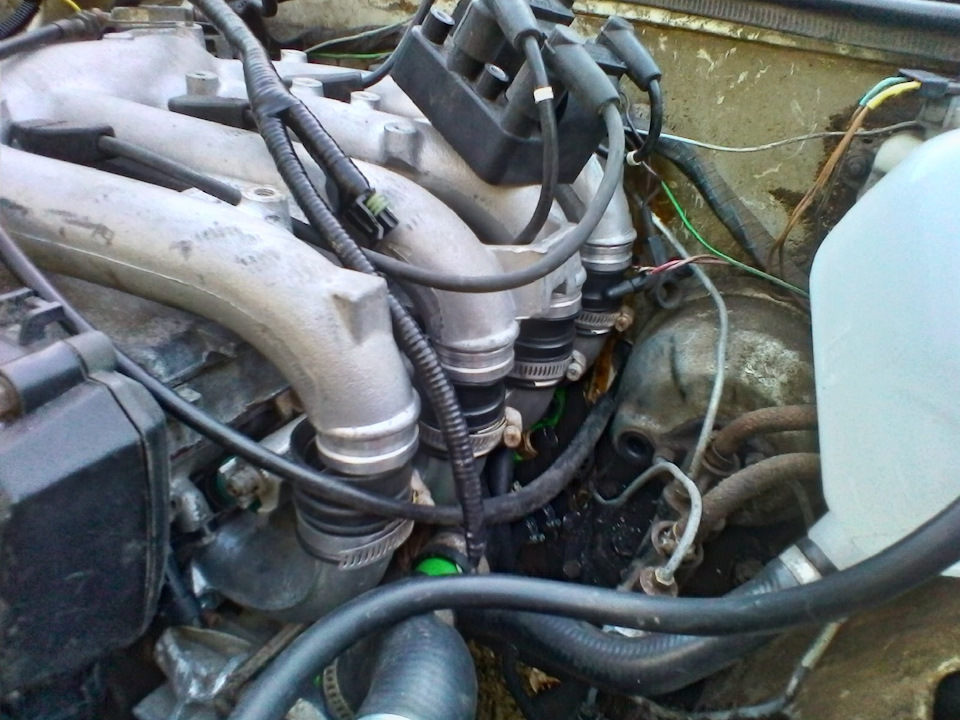

Всем привет) Давно я тут ни чего не выкладывал, но теперь я думаю сдесь буду по чаще появляться) И так, начнем.

В первой части речь шла об основной подготовке движка, а точнее о доработке колена, маховика и поддона. После всего этого ставим все на место и устанавливаем на блок классические кронштейны подушек вместе с подушками, правый кронштейн ставится как есть на шпильки М8, а правый нужно немного доработать, рассверлить в нем отверстия с М8 до М10 и крепким все это дело шпильками М10. Выглядит это примерно вот так

Доработанная схема датчика движения с исправленной ошибкой

Выкладываю доработку схемы, изложенной в начале статьи. Её (доработку) прислал Алексей Филиппов из Львова:

доработанная схема датчика движения с исправленной ошибкой

Пример использования: Прожектор на крыльце дома. Как это работает- включен свет в прихожей- свет с улицы горит постоянно, вЫключен свет в прихожей – прожектор на улице включается от датчика движения (штатный режим). Нет необходимости в отдельном выключателе (и проводке) и в тоже время свет в прихожей не включается когда срабатывает датчик на улице, то есть цепи развязаны.

У меня эта доработка сделана на работе, собрана в двух экземплярах, одна на сервисе, другая на складе.

При входе на сервис, зимой рано темнеет, свет в помещении горит и с улицы для клиентов освещается вход до тех пор пока рабочее время, в остальное тёмное время, прожектор с датчиком работает как ему положено – в штатном режиме.

Установка 16 клапанного головки на классику

16 valve «классика ваза» Ни для кого давно не секрет, что все рекорды мощности двигателя ВАЗ достигнуты на двигателях с 16ти клапанными головками блока цилиндров. И не важно, атмосферный или турбированный двигатель — плюсов от установки 16ти клапанной головки гораздо больше, чем минусов. Двигатели с этой головкой блока могут получить гораздо большее наполнение цилиндров топливовоздушной смесью, что, само собой, ведет к увеличению мощности. Возьмем и сравним два двигателя ВАЗ с одинаковым объемом, но с разными головками блока. Двигатель ВАЗ объем 1500 кубическим сантиметров оснащенный 8ми клапанной головкой блока цилиндров выдает 77 лошадиных сил, а двигатель ВАЗ с таким же объемом, но оснащенный 16ти клапанной головкой блока выдает уже порядка 90 л.с.двигатель ваз 16 клапанный

Преимущества 16ти клапанного двигателя на этом не заканчиваются. За счет измененной формы камеры сгорания 16ти клапанный двигатель имеет более высокую детонационную стойкость, этот параметр очень важен в наше время, т.к. топливо которое мы используем ежедневно оставляет желать лучшего. Еще одно немаловажное преимущество — это организация охлаждения двигателя. У 16ти клапанных двигателей система охлаждения работает гораздо лучше, а это — надежность самого двигателя. Помимо этих важных отличий есть и компоновочное отличие. У 16ти клапанного двигателя, в отличие от 8ми клапанного, разнесены впускной и выпускной тракты по разные стороны головки. Это облегчает установку геометрически правильных впускных и выпускных коллекторов тюнинг. В качестве «донора» чаще всего выбирают ВАЗ Priora, ведь это самый современный Жигулевский мотор с 16-ю клапанами. Конечно, покупать новый такой двигатель накладно, но можно при хорошей удаче приобрести б/у двигатель с разборок. Даже с полным капремонтом при такой сделке можно будет существенно сэкономить. Впрочем, разбирать двигатель все равно придется.

Для установки нового 16 клапанного двигателя на Классику понадобится венец, стартер, подшипник первичного вала, все эти запчасти должны быть с ВАЗ 2101. Еще понадобится педаль газа с тросиком от инжекторного двигателя ВАЗ 2107. Ну и наконец, нужны еще будут подушки, они могут быть классическими или с Нивы. Перед установкой двигателя его нужно разобрать и извлечь коленчатый вал. Далее с коленвалом нужно идти к токарю, чтобы тот выточил отверстие под новый подшипник. Проточить нужно ровно на такую величину, на которую выступает родная бобышка, на которой ставится по центру маховик. После этого можно будет запрессовать подшипник и полностью собрать двигатель.

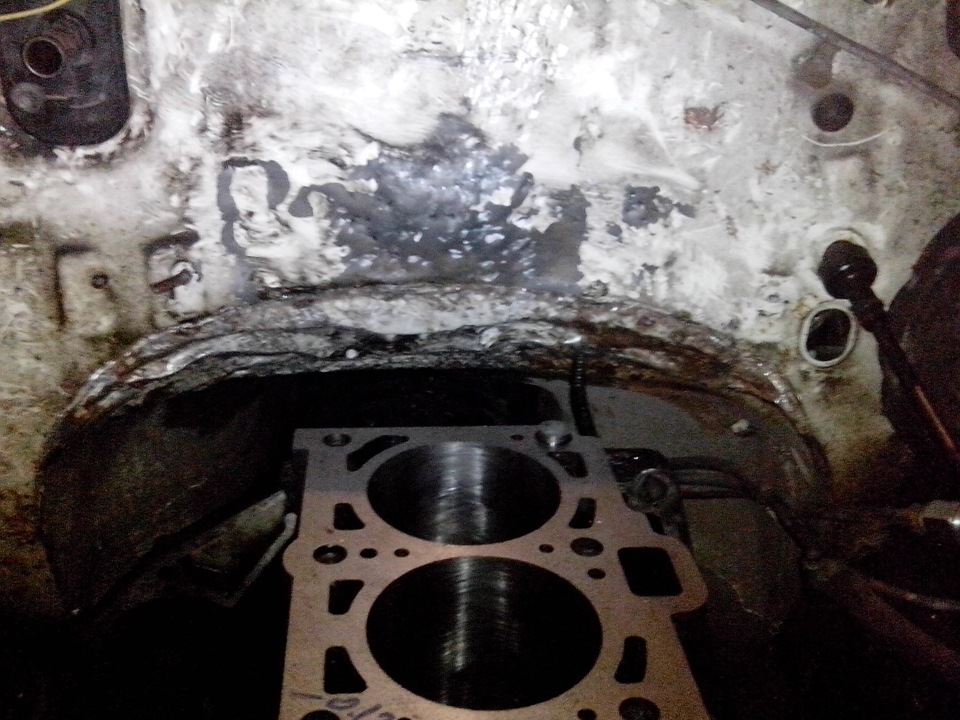

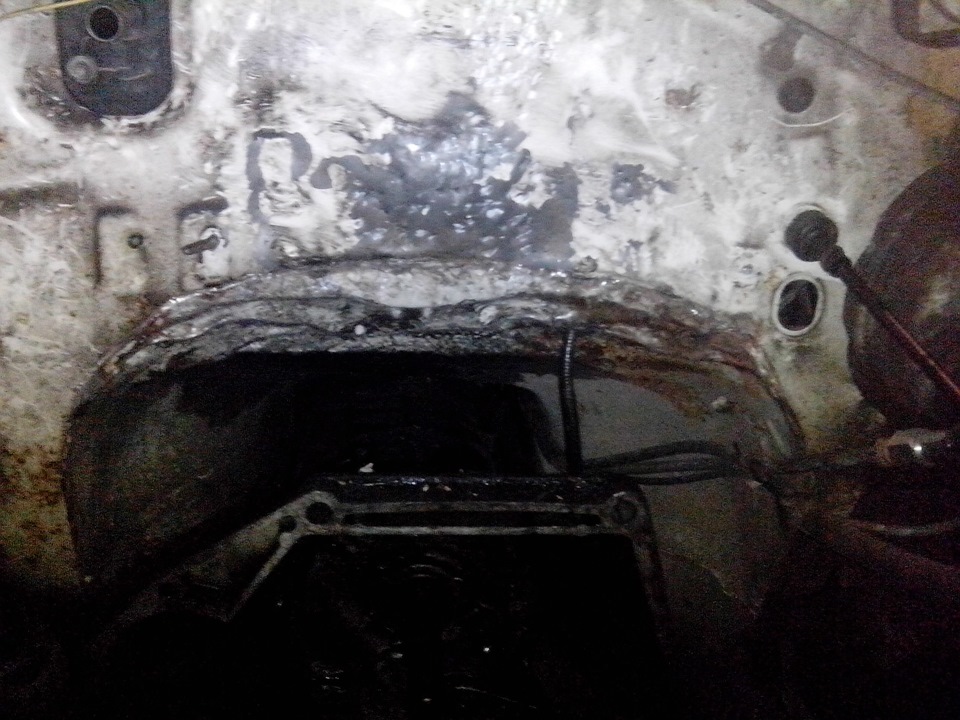

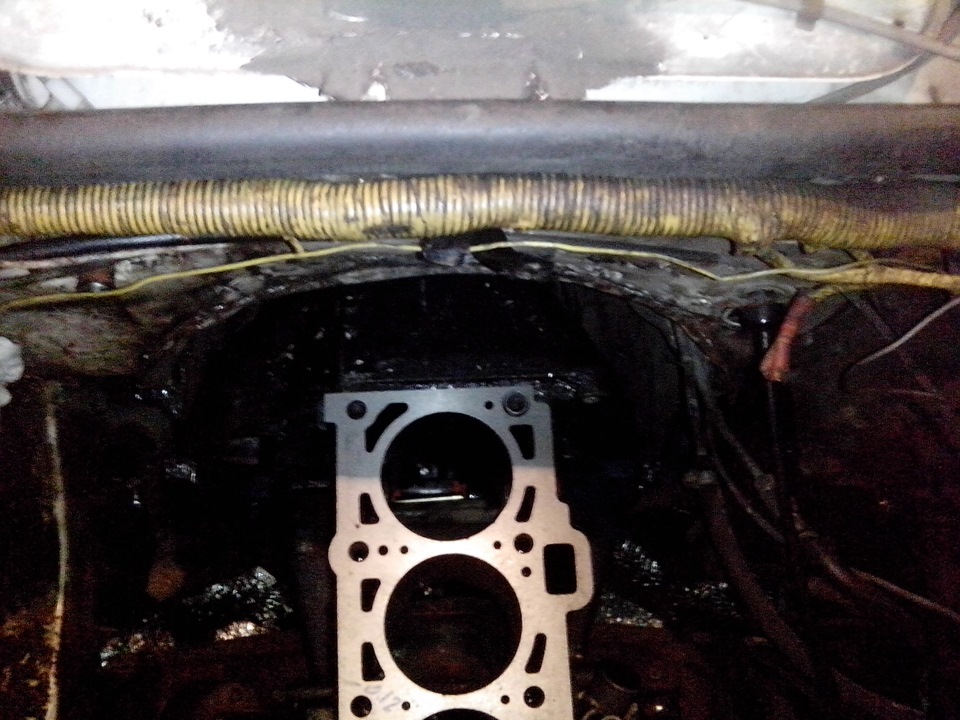

На следующем этапе нужно немного замять моторный щит, чтобы не было проблем при установке термостата.

Далее нужно будет снять с 2112 маховика венец и поставить вместо него венец от 2101. Чтобы в дальнейшем не возникало никаких трудностей, венец нужно надевать на 9 мм дальше от блока мотора. На маховик нужно поставить классическое сцепление, причем ставится оно как родное, без каких либо переходников.

После этого двигатель можно будет устанавливать на автомобиль. КПП должна прикручиваться на 3 болта, так как верхнее левое отверстие не сходится. Но это не проблема, даже на 3 ботах КПП будет держаться отлично.

Ну и наконец, нужно будет установить стартер, его установке будет мешать металлическая труба помпы, которую нужно будет подрезать. Помимо всего двигателя со всем навесным понадобится еще блок управления и бензобак с топливным насосом в нем. Чтобы правильно отрегулировать и подключить инжекторный двигатель, нужно обращаться к электронщику. Даже если все датчики и другие компоненты подключены верно, наверняка придется перепрошивать блок управления. Впрочем, опытный мастер делает эту всю работу всего за полдня.

К чему надо готовиться

Полноценный тюнинг двигателя ВАЗ 2106 – довольно дорогостоящая затея. Ведь придётся не только менять поршневую группу, шатуны, коленвал, коллекторы подвода топлива и отвода отработанных газов.

Все эти детали необходимо тщательно подогнать и сбалансировать. Без обращения к специалистам, имеющим в своём распоряжении специальное дорогостоящее оборудование и, что самое главное, опыт проведения таких работ, никак не обойтись.

Следует также понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) повлекут за собой полную переделку коробки передач, выхлопной системы. Придётся делать более эффективные тормоза. Если на автомобиль установлен карбюратор, работы по совершенствованию затронут и его, и систему зажигания. В этом случае целесообразным видится полная замена впрыска топлива на инжектор. Двигатель получит новые технические характеристики, что приведет к необходимости переоборудовать подвеску – родные пружины и амортизаторы будут неадекватно работать с более резвым мотором. Не помешает и установка дополнительных распорок, усиливающих жёсткость кузовной части. Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. Кроме того, управлять такой машиной станет более опасно, чем до вмешательства в сердце ВАЗ 2106.

Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно – нет проблем, если решимости не хватает – могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.

Отключаем датчики, шланги, тросики

Ну а если готовы сделать все своими руками – тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к “впускному коллектору”

Верховые валы

Верховые валы позволяют двигателю максимально проявить свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив мотору выдавать наибольший крутящий момент в этом диапазоне. Достигается это благодаря более широким и мощным кулачкам на валу. Они гораздо лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу. При этом на холостых оборотах двигатель будет демонстрировать нестабильную работу. Решается проблема с помощью перепрограммирования контроллера электронной системы зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет подлежать замене более современным оборудованием.

Источник статьи: http://releve-s.ru/marki/vaz-2106-16-klapannyj-dvigatel.html

Разновидности тюнинга двигателя ВАЗ 2106: расточка блока, турбина, 16-клапанный мотор

Тюнинг мотора ВАЗ 2106 — занятие увлекательное, но одновременно и дорогостоящее. В зависимости от преследуемых целей и финансовых возможностей, двигатель можно доработать под конкретные цели начиная от простого увеличения объёма без кардинальных изменений конструкции агрегата и заканчивая установкой турбины.

Тюнинг двигателя ВАЗ 2106

ВАЗовскую «шестёрку» начали выпускать ещё в далёком 1976 году. Эта модель давно устарела как по внешнему виду, так и по техническим характеристикам. Однако и по сегодняшний день остаётся немало приверженцев эксплуатации таких автомобилей. Некоторые владельцы стараются сохранить машину в первоначальном виде, другие — оснащают её современными узлами и механизмами. Один из первостепенных агрегатов, который подвергается тюнингу, является двигатель. Именно на его доработках остановимся более подробно.

Расточка блока цилиндров

Мотор ВАЗ 2106 не выделяется своей мощностью, ведь она составляет от 64 до 75 л. с. при объёме от 1,3 до 1,6 л, в зависимости от установленного силового агрегата. Одной из распространённых доработок двигателя является расточка блока цилиндров, которая позволяет увеличить внутренний диаметр цилиндров и мощность. Процесс расточки предполагает снятие слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерная расточка приведёт к утоньшению стенок и снижению надёжности и ресурса мотора. Так, стоковый силовой агрегат с объёмом 1,6 л и диаметром цилиндров 79 мм можно расточить до 82 мм, получив объём 1,7 л. При таких изменениях показатели надёжности практически не ухудшатся.

Любители экстрима могут увеличить цилиндры до 84 мм на свой страх и риск, потому что сколько пройдёт такой мотор, никому не известно.

Процесс расточки осуществляется на специальном оборудовании (расточном станке), хотя находятся умельцы, которые проводят эту процедуру практически в гаражных условиях, при этом точность остаётся сомнительной.

По окончании процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом расточка блока состоит из таких основных этапов:

1. Демонтаж мотора с автомобиля.
2. Полная разборка силового агрегата.
3. Расточка блока цилиндров согласно желаемым параметрам.
4. Сборка механизма с заменой поршней.
5. Установка мотора на авто.

Видео: как растачивают блок цилиндров

Замена коленвала

На двигателе ВАЗовской «шестёрки» стоит коленвал ВАЗ 2103 с ходом поршня 80 мм. Помимо увеличения диаметра цилиндров, можно увеличить ход поршня, тем самым форсировав мотор. Для рассматриваемых целей мотор оснащается коленвалом ВАЗ 21213 с ходом поршня 84 мм. Таким образом удастся поднять объём до 1,65 л (1646 куб. см.). К тому же такой коленчатый вал имеет восемь противовесов вместо четырёх, что положительно отражается на динамических характеристиках.

Доработка системы впуска и выпуска

Модернизацию головки блока цилиндров и коллекторов при желании может выполнить каждый, кто владеет «шестёркой» или другой классической моделью «Жигулей». Основная преследуемая цель — увеличение мощности. Достигается она путём снижения сопротивления при подаче топливно-воздушной смеси на впуске, т. е. удалением шероховатостей. Для проведения процедуры ГБЦ необходимо демонтировать с автомобиля и разобрать. После этого узел рекомендуется помыть. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого перечня инструментов и материалов понадобятся:

• дрель с возможностью регулировать обороты;
• сверло;
• гибкая штанга;
• шарошки;
• шкурки разной зернистости;
• ветошь;
• штангенциркуль;
• выпускной клапан и набор шайб для расточки более 32 мм;
• графитная смазка;
• тиски.

Впускной коллектор

Процедуру доработки впускного тракта лучше начинать с коллектора, по которому после будут растачиваться каналы в ГБЦ. Работу выполняем следующим образом:

Зажимаем коллектор в тисках, на сверло или подходящую насадку наматываем тряпку, а сверху неё — наждачку зернистостью 60–80 внахлёст.

Доработка ГБЦ

Помимо впускного коллектора необходимо доработать каналы в самой головке блока, поскольку между коллектором и ГБЦ присутствует ступенька, препятствующая свободному прохождению топливно-воздушной смеси в цилиндры. На классических головках этот переход может достигать 3 мм. Доработка головки сводится к следующим действиям:

Чтобы определить, где нужно снять часть металла, наносим смазку или пластилин на плоскость головки в местах прилегания коллектора. После этого будет чётко видно, где и сколько нужно сточить.

Помимо расточки каналов, ГБЦ можно доработать путём установки тюнингованного распредвала. Наиболее часто автовладельцы устанавливают вал от ВАЗ 21213, реже — спортивные элементы по типу «Эстонец» и ему подобные.

Замена штатного распределительного вала даёт возможность изменить фазы газораспределения. В результате цилиндры мотора лучше наполняются горючей смесью, а также очищаются от отработавших газов, что повышает мощность силового агрегата. Распредвал меняется таким же образом, как и при обычном ремонте, т. е. каких-то специальных приспособлений не потребуется.

Видео: доработка ГБЦ и впускного коллектора

Выпускной коллектор

Суть доработки коллектора выпуска та же, что и на впуске. Разница заключается лишь в том, что канал нужно точить не более чем на 31 мм. Многие не уделяют выпускному коллектору внимание, поскольку он выполнен из чугуна и плохо поддаётся обработке, но это всё же возможно. Стоит учитывать, что канал коллектора должен быть чуть больше по диаметру, чем в головке. В самой ГБЦ шлифовку выполняем описанным выше способом, а втулки рекомендуется сточить на конус.

Система зажигания

При серьёзном подходе к доработке силового агрегата не обходится без установки бесконтактной системы зажигания (БСЗ) вместо традиционной контактной. БСЗ имеет ряд неоспоримых преимуществ:

• более мощная искра;
• точное размыкание цепи искрообразования;
• высокая надёжность и долговечность.

Оснащение ВАЗ 2106 бесконтактным зажиганием делает работу двигателя более стабильной, исключает необходимость периодической регулировки постоянно подгорающих контактов, поскольку в БСЗ их попросту нет. Вместо контактной группы используется датчик Холла. Немаловажным моментом является и то, что в зимнее время двигатель с бесконтактным зажиганием запускается гораздо легче. Чтобы установить на «шестёрку» БСЗ, нужно будет приобрести комплект, состоящий из следующих элементов:

• трамблёр;
• свечи зажигания;
• высоковольтные провода;
• катушка зажигания;
• коммутатор;
• проводка.

Последовательность действий по замене контактной системы зажигания на БСЗ такова:

Демонтируем старые свечные провода и крышку распределителя зажигания. Устанавливаем путём вращения стартера бегунок трамблёра перпендикулярно оси автомобиля, чтобы он указывал на первый цилиндр двигателя.

После установки БСЗ потребуется подкорректировать зажигание во время движения автомобиля.

Карбюратор

На ВАЗ 2106 наиболее часто использовался карбюратор «Озон». В качестве доработки силового агрегата многие автовладельцы оснащают его иным устройством — ДААЗ-21053 («Солекс»). Этот узел отличается экономичностью и обеспечивает лучшую динамику автомобиля. Для того чтобы мотор развивал максимальную мощность, вместо одного карбюратора иногда устанавливают два. Таким образом, удаётся добиться более равномерной подачи смеси из топлива и воздуха в цилиндры, что сказывается на увеличении крутящего момента и повышении мощности силовой установки. Основными элементами и узлами для такого переоборудования являются:

• два карбюратора «Солекс» или «Озон»;
• пара впускных коллекторов от «Оки»;
• шланги, тройники, элементы управления дроссельными заслонками.

Вся работа сводится к демонтажу штатного впускного коллектора и установке двух новых, при этом последние подгоняют, чтобы они плотно прилегали к головке блока. Доработка коллекторов заключается в удалении выступающих частей при помощи шарошки. После этого монтируют карбюраторы и выполняют одинаковую регулировку, т. е. выкручивают регулировочные винты на одно и то же количество оборотов. Для одновременного открытия заслонок в обоих карбюраторах изготавливают кронштейн, который будет соединяться с педалью акселератора.

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно путём установки компрессора или турбины, но для начала нужно разобраться, что для этого потребуется. Прежде всего, нужно понять, что на карбюраторный мотор в силу его конструктивных особенностей турбину установить можно, но довольно проблематично. Нюансы заключаются как в больших материальных, так и временных затратах. Наиболее важными моментами, над которыми придётся задуматься при оснащении автомобиля турбиной, являются:

Обязательная установка интеркуллера. Эта деталь представляет своего рода радиатор, только в нём охлаждается воздух. Поскольку турбина создаёт высокое давление и воздух нагревается, его необходимо охлаждать для получения эффекта от установки. Если интеркуллер не использовать, эффект будет, но гораздо меньше.

Если вы не настолько заядлый автогонщик, то стоит смотреть в сторону компрессора, который имеет следующие отличия от турбины:

1. Не развивает высокое давление.
2. Нет необходимости в установке интеркуллера.
3. Можно оснастить ВАЗовский карбюраторный мотор.

Для оснащения ВАЗ 2106 рассматриваемым узлом потребуется компрессор-кит — комплект, в который входит всё необходимое для переоборудования мотора (патрубки, крепёжные элементы, нагнетатель и др.).

Устанавливается изделие согласно инструкции производителя.

Видео: установка компрессора на примере «пятёрки»

16-клапанный двигатель на ВАЗ 2106

Один из вариантов тюнинга «шестёрки» — замена 8-клапанного двигателя на 16-клапанный, например, от ВАЗ 2112. Однако весь процесс не заканчивается на банальной замене моторов. Предстоит довольно серьёзная, кропотливая и недешёвая работа. Основными этапами такого рода доработок являются:

1. Для 16-клапанного двигателя устанавливаем инжекторную систему питания.
2. Подгоняем крепление на подушках двигателя (используются классические опоры).
3. На маховике меняем венец, для чего сбиваем старый, а на его место насаживаем деталь от ВАЗ 2101 с предварительным нагревом. Затем со стороны двигателя на маховике стачиваем буртик (придётся обратиться к токарю). Это необходимо для того, чтобы стартер стал на своё место. По окончании работ с маховиком выполняем его балансировку.

Из перечисленных пунктов по установке 16-клапанного агрегата можно понять и предварительно оценить свои возможности как в финансовом, так и в техническом плане. При отсутствии необходимых комплектующих и знаний придётся обращаться за посторонней помощью и «вливать» в такой вид хобби дополнительные средства.

Видео: установка 16-клапанного мотора на «классику»

Двигатель «шестёрки» хорошо поддаётся форсированию, причём необязательно быть специалистом с большим опытом для увеличения объёма агрегата. Постепенно совершенствуя свою машину, в итоге можно получить довольно «бодрый» автомобиль, который позволит чувствовать себя увереннее на дороге.

Источник статьи: http://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-dvigatelya-vaz-2106.html

Установка инжекторного двигателя на ваз 2106

Тюнинг двигателя ВАЗ 2106 – занятие увлекательное, но в то же время дорогое. В зависимости от преследуемых целей и финансовых возможностей двигатель может быть модифицирован под конкретные цели, начиная от простого увеличения объема без кардинальных изменений конструкции агрегата и заканчивая установкой турбины.

Тюнинг двигателя ВАЗ 2106

«Шестерка» ВАЗ начала выпускаться в 1976 году. Эта модель давно морально устарела как по внешнему виду, так и по техническим характеристикам. Однако на сегодняшний день есть много приверженцев эксплуатации таких автомобилей. Одни владельцы стараются сохранить машину в первозданном виде, другие оснащают ее современными узлами и механизмами. Одним из основных узлов, подвергающихся настройке, является двигатель. Именно на его модификациях мы остановимся подробнее.

Расточка блока цилиндров

Двигатель ВАЗ 2106 не отличается мощностью, ведь она составляет от 64 до 75 литров вместе с объемом от 1,3 до 1,6 литра в зависимости от установленного силового агрегата. Одна из наиболее распространенных модификаций двигателя – расширение блока цилиндров, которое позволяет увеличить диаметр цилиндра и увеличить мощность. Процесс развертывания включает удаление слоя металла с внутренней поверхности цилиндров. Однако необходимо понимать, что чрезмерная скука приведет к истончению стенок и снижению надежности и ресурсов двигателя. Таким образом, серийный силовой агрегат объемом 1,6 литра и диаметром цилиндра 79 мм можно просверлить до 82 мм, получив объем 1,7 литра. При таких изменениях показатели надежности практически не ухудшаются.

Любители экстрима могут на свой страх и риск увеличить цилиндры до 84 мм, потому что никто не знает, сколько прослужит такой двигатель.

Процесс сверления ведется на специальном оборудовании (сверлильном станке), хотя есть мастера, которые проводят эту процедуру практически в гараже, при этом точность остается под вопросом.

В конце процедуры поршни вставляются в блок, который по своим характеристикам соответствует новым размерам цилиндра. В целом блочное бурение состоит из следующих основных этапов:

1. Разборка двигателя с автомобиля.
2. Полная разборка силового агрегата.
3. Сверление блока цилиндров по желаемым параметрам.
4. Сборка механизма с заменой поршней.
5. Установка двигателя на авто.

Видео: как растачивают блок цилиндров

Замена коленвала

Двигатель ВАЗ «шестерка» комплектуется коленчатым валом ВАЗ 2103 с ходом поршня 80 мм. Помимо увеличения диаметра цилиндров, можно увеличить ход поршня, тем самым улучшив работу двигателя. Для рассматриваемых целей двигатель комплектуется коленчатым валом ВАЗ 21213 с ходом поршня 84 мм. Таким образом, можно будет увеличить объем до 1,65 литра (1646 куб. См). Кроме того, такой коленчатый вал имеет восемь противовесов вместо четырех, что положительно сказывается на динамических характеристиках.

Доработка системы впуска и выпуска

Каждый, у кого есть «шестерка» или другая классическая модель «Жигулей», может при желании модернизировать ГБЦ и коллекторы. Основная цель – увеличить мощность. Это достигается за счет уменьшения сопротивления при подаче топливовоздушной смеси на вход, то есть за счет снятия шероховатости. Для проведения процедуры головку блока цилиндров необходимо снять с автомобиля и разобрать. После этого рекомендуется помыть установку. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого списка инструментов и материалов вам потребуются:

• дрель с возможностью регулировки скорости;
• дрель;
• гибкий брус;
• шишки;
• кожи разной зернистости;
• тряпки;
• датчики;
• сливной кран и комплект шайб для отверстий больше 32 мм;
• графитовая смазка;
• порок.

Впускной коллектор

процедуру доработки впускного тракта лучше начать с коллектора, через который впоследствии будут просверлены каналы в ГБЦ. Выполняем работы следующим образом:

Захватываем коллектор в тиски, на подходящую дрель или насадку наматываем тряпку и накладываем на нее наждачную бумагу зернистостью 60-80.

Доработка ГБЦ

Помимо впускного коллектора, необходимо доработать каналы в самой головке блока цилиндров, так как между коллектором и головкой блока цилиндров есть уступ, препятствующий свободному прохождению топливовоздушной смеси по цилиндрам. На классических головках этот переход может достигать 3 мм. Модификация головы сводится к следующим действиям:

Чтобы определить, где необходимо удалить часть металла, наносим смазку или пластилин на плоскость головы в местах контакта коллектора. После этого будет хорошо видно, где и сколько нужно измельчить.

Помимо расточки канала, головку блока цилиндров можно доработать, установив настроенный распредвал. Чаще всего автовладельцы устанавливают вал от ВАЗ 21213, реже – спортивные элементы типа «эстонка» и тому подобное.

Замена штатного распредвала позволяет изменить фазы газораспределения. В результате цилиндры двигателя лучше заполняются горючей смесью, а также очищаются от выхлопных газов, что увеличивает мощность силового агрегата. Распределительный вал меняется так же, как и при обычном ремонте, то есть никаких специальных инструментов не требуется.

Видео: доработка ГБЦ и впускного коллектора

Выпускной коллектор

Суть доработки выпускного коллектора такая же, как и во впускном. Разница лишь в том, что швеллер нужно затачивать не более 31мм. Многие не обращают внимания на выпускной коллектор, так как он сделан из чугуна и с ним сложно работать, но все же возможно. При этом следует учитывать, что коллекторный канал должен иметь диаметр чуть больше головки. В этой же головке блока цилиндров проводим шлифовку как описано выше и рекомендуется шлифовать втулки по конусу.

Система зажигания

При серьезном подходе к доводке силового агрегата нельзя не установить бесконтактную систему зажигания (БСЗ) вместо традиционной контактной. БСЗ имеет ряд неоспоримых преимуществ:

• более мощная искра;
• точное размыкание цепи зажигания;
• высокая надежность и долговечность.

Оснащение ВАЗ 2106 бесконтактным зажиганием делает двигатель более устойчивым, избавляет от необходимости периодически регулировать постоянно горящие контакты, так как в БСЗ их просто нет. Вместо группы контактов используется датчик Холла. Важным моментом является то, что зимой двигатель с бесконтактным зажиганием запускается намного проще. Для установки БСЗ на «сей» необходимо будет приобрести комплект, состоящий из следующих элементов:

• распределитель;
• свеча;
• кабели высокого напряжения;
• катушка зажигания;
• выключатель;
• проводка.

Последовательность действий по замене контактной системы зажигания на БСЗ следующая:

Демонтируем старые провода свечей зажигания и крышку распределителя зажигания. Устанавливаем бегунок трамблера перпендикулярно оси автомобиля, повернув стартер так, чтобы он указывал на первый цилиндр двигателя.

После установки БСЗ необходимо будет корректировать зажигание во время движения автомобиля.

Карбюратор

На ВАЗ 2106 карбюратор Озон применялся чаще. В качестве доработки силового агрегата многие автовладельцы оснащают его другим устройством – ДААЗ-21053 (Солекс). Этот агрегат экономичен и предлагает лучшую динамику автомобиля. Чтобы двигатель развивал максимальную мощность, вместо одного карбюратора иногда устанавливают два. Таким образом можно добиться более равномерной подачи смеси топлива и воздуха в цилиндры, что сказывается на увеличении крутящего момента и увеличении мощности силовой установки. Основными элементами и узлами для этой переоборудования являются:

• два карбюратора Solex или Ozone»;
• пара впускных коллекторов «Ока»;
• шланги, тройники, дроссельные заслонки.

Вся работа сводится к разборке штатного впускного коллектора и установке двух новых, при этом последние настраиваются так, чтобы они плотно прилегали к головке блока. Доработка коллекторов заключается в удалении выступающих частей с помощью фрезы. После этого устанавливаются карбюраторы и производится такая же регулировка, то есть регулировочные винты откручиваются на такое же количество оборотов. Для одновременного открытия амортизаторов в обоих карбюраторах сделана скоба, которая будет соединяться с педалью акселератора.

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно, установив компрессор или турбину, но для начала нужно понять, что для этого нужно. Прежде всего, нужно понимать, что установить турбину на карбюраторный двигатель можно в силу его конструктивных особенностей, но это довольно проблематично. Нюансы заключаются как в больших материальных, так и во временных затратах. Наиболее важные моменты, которые следует учитывать при оснащении автомобиля турбиной:

Обязательная установка интеркулера. Эта деталь представляет собой своеобразный радиатор, только в нем охлаждается воздух. Поскольку турбина создает высокое давление и воздух нагревается, ее необходимо охлаждать, чтобы добиться эффекта установки. Если интеркулер не использовать, эффект будет, но гораздо меньше.

Если вы не заядлый автогонщик, вам стоит присмотреться к компрессору, который имеет следующие отличия от турбины:

1. Не вызывает повышенного кровяного давления.
2. Нет необходимости устанавливать интеркулер.
3. Можно оборудовать двигатель ВАЗ карбюраторным.

Для оснащения ВАЗ 2106 рассматриваемым агрегатом вам понадобится компрессорный комплект, комплект, в который входит все необходимое для переоборудования двигателя (патрубки, крепеж, компрессор и т.д.).

Изделие установлено в соответствии с инструкциями производителя.

Видео: установка компрессора на примере «пятёрки»

16-клапанный двигатель на ВАЗ 2106

Один из вариантов тюнинга «шестерки» – это замена 8-клапанного двигателя на 16-клапанный, например, от ВАЗ 2112. Однако банальной заменой двигателей весь процесс не заканчивается. Нас ждет довольно серьезная, кропотливая и дорогая работа. Основными этапами такого улучшения являются:

1. На 16-клапанный двигатель устанавливаем впрыскивающую топливную систему.
2. Регулируем опору на опорах двигателя (используются классические крепления).
3. Меняем корону на маховике, для чего сбиваем старую, а на ее место ставим деталь ВАЗ 2101 с предпусковым подогревом. Затем со стороны двигателя на маховике шлифуем борт (придется обратиться к токарю). Это необходимо для того, чтобы стартер встал на место. По окончании работы с маховиком проводим балансировку.

По пунктам, перечисленным для установки 16-клапанного агрегата, вы можете понять и предварительно оценить свои финансовые и технические возможности. При отсутствии необходимых компонентов и знаний придется искать постороннюю помощь и «вливать» дополнительные средства в это хобби.

Видео: установка 16-клапанного мотора на «классику»

Двигатель «шестерка» хорошо поддается форсированию и не нужно быть специалистом с большим опытом, чтобы увеличить объем привода. Постепенно улучшая свою машину, вы со временем сможете получить довольно «бодрую» машину, которая позволит вам чувствовать себя безопаснее на дороге.

В этой статье мы рассмотрим установку инжектора на ВАЗ 2106-2107 и остальную классику. Почему необходимо производить такую ​​замену, некоторые могут подумать, причин может быть несколько, и первая важная – это то, что карбюратор уже из прошлого века, постоянно требует вмешательства водителя, так как обороты холостого хода становятся более или менее, или скорость начинает колебаться, увеличивается расход топлива и так далее, многие проблемы, связанные с карбюратором, все еще можно перечислить, поскольку зажигание в карбюраторных двигателях оставляет желать лучшего. На инжекторных двигателях все лучше, они уже проверены электроникой и если что не так, то не нужно гадать, что именно сломалось, пошли на диагностику и выяснили все проблемы с двигателем.

Теперь давайте разберемся, что нам нужно для установки инжектора самостоятельно на ВАЗ 2106-2107, первое – это сам двигатель от любого инжекторного классика, его можно купить на любую разборку, будет не очень дорого, значит нужен газ бак с электробензонасосом от инжекторной классики, вместе с ним нужно купить обратную трубу, идущую от двигателя к бензобаку, также понадобятся такие аксессуары, как впускной ресивер, коллектор, старый генератор, он будет идут хорошо старый стартер и блок управления с проводкой (косой), еще нужен радиатор от инжектора. Еще может понадобиться всякая мелочь, ну это уже будет известно при установке. Сама установка осуществляется обычным способом, как при замене двигателя на классический, что не представляет особой сложности. Также необходимо будет заменить тахометр, так как тахометр на форсунке работает от ЭБУ и у них разные значения напряжения. После установки вы получите удовольствие от езды на инжекторном двигателе и забудете о неприятных проблемах типа карбюратора, если возникнут вопросы, задавайте нам в комментариях. Также читайте другие интересные статьи об этом на нашем сайте.

Эксплуатация карбюраторного двигателя сопровождается несколькими проблемами (поломками). Ведь карбюратор нужно периодически регулировать, часто плавают обороты холостого хода, в сильный мороз могут возникнуть проблемы с запуском двигателя. Также для приготовления топливовоздушной смеси (ТВС) с правильным соотношением необходимо тщательно отрегулировать положение винта по качеству и количеству смеси. К тому же уровень в чаше влияет на расход топлива. Помимо этих нюансов есть проблемы с зажиганием, точностью его установки. Поэтому автовладельцы дорабатывают карбюраторные двигатели и устанавливают инжектор своими руками.

Понятие

Слово «инъектор» происходит от латинского слова «Inicio», что означает «выбросить». По сути, инжектор – это насос, который выталкивает жидкость или газ под давлением.

Форсунка ВАЗ – это форсунка, управляемая электронным блоком (ЭБУ.

Для подачи необходимого количества ТВС в камеру сгорания каждого цилиндра необходимо знать массу воздуха и топлива. Для этого на автомобиле устанавливаются соответствующие датчики, сигнал которых поступает на ЭБУ.

Устройство простейшего инжектора

В простейший автомобильный инжектор входят:

• Датчики;
• Электрический топливный насос;
• Контроллер (ЭБУ);
• Регулятор давления;
• Собственно инжектор (форсунка).

Датчики необходимы для измерения таких параметров, как:

• Масса воздуха;
• Положение дроссельной заслонки;
• Температура воздуха;
• Расход топлива;
• Положение коленчатого вала.

ЭБУ – это мозг системы впрыска топлива. Он проверяет форсунки по определенному алгоритму, обрабатывает сигналы с датчиков и выполняет необходимые расчеты.

Электрический топливный насос принудительно перекачивает бензин к регулятору давления, который поддерживает постоянное давление в системе.

Инжектор представляет собой электромагнитный клапан, который активируется, когда управляющее напряжение подается от ЭБУ. Момент открытия форсунки определяет количество топлива и воздуха, подаваемого в камеру сгорания. Питающий канал ТВС форсунки сконструирован таким образом, чтобы обеспечить эффективное распыление и распределение смеси в цилиндре.

Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается, в первую очередь, приобретением необходимых запчастей. В продаже есть специальные комплекты на ВАЗ 2106. Просто купите и установите. Описание процесса установки обычно входит в комплект. Такая установка – самый простой вариант для ВАЗ 2106. Однако купить весь комплект будет довольно дорого. При этом, конечно, не нужно гадать, что, как и куда поставить.

Другой вариант – приобретать все детали по отдельности.

Подготовка

Установка форсунки проводится после подготовки ВАЗ 2106:

• Снятие карбюратора;
• Снимаем резьбу карбюратора;
• Катушка зажигания;
• Переключатель (если есть);
• Сливаем охлаждающую жидкость;
• Отсоедините впускной и выпускной коллекторы;
• Меняем принудительную подачу воздуха радиатора на электрическую;
• Заменим бензобак на другой с бензонасосом электрическим;
• Снимаем трамблер и топливный насос;
• На их место устанавливаем заглушки.

Перед покупкой всего оборудования нужно определиться, какой контроллер будет установлен на автомобиле. В зависимости от этого мы приобретаем все остальное.

Установка оборудования

Установка датчика положения коленчатого вала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с противотоком. Для этого сначала нужно будет снять шкив коленчатого вала. При установке новой крышки меняют все уплотнительные детали, необходимо будет развернуть ГБЦ или заменить на новую от Нивы впрыска, так как карбюратор имеет меньшие впускные каналы, чем впрыскивающий. Также вам нужно будет установить приемник.

Далее крепим ресивер, пандус с патрубками, выпускной коллектор. Не забудьте прокладки между стыками. Присоединяем дроссельную заслонку к ресиверу и еще нужно установить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателей установка последнего может быть затруднена, поскольку его необходимо располагать как можно ближе к цилиндрам.

Топливный фильтр необходимо вставить в разрыв впускного патрубка. Выбираем его из имеющихся в продаже. Все зависит от ваших предпочтений.

Датчик скорости расположен между коробкой передач и вводом кабеля спидометра. По днищу автомобиля ВАЗ 2106 будет удобнее протянуть трубку возврата топлива.

Карбюратор против инжектора

Неисправность форсунки исправить гораздо сложнее, чем карбюратор. Вам необходимо подключиться к контроллеру, и для этого у вас есть специальная программа. В противном случае вам придется идти в автосервис и платить за это. Инжектор состоит из нескольких частей, распределенных под капотом. Кроме того, немаловажную роль играет качество топлива. Большое количество датчиков требует большой разводки. Иногда забиваются форсунки или перегорает обмотка соленоида. Помехи и помехи, действующие на проводку, искажают сигналы, поэтому место ее прокладки играет важную роль.

Несомненно, инжектор точно дозирует смесь в камеры сгорания и готовит ее с необходимым составом. Экономия топлива в этом случае естественная. Также зимой машина лучше заводится, не нужно часто регулировать обороты холостого хода. Автомобиль становится более отзывчивым и мощным.

Карбюратор можно отремонтировать почти до колена. Его легко снять, разобрать и собрать. Если поблизости нет источника сжатого воздуха, можно продуть его ртом из шланга. При наличии соответствующих знаний адаптироваться не составит труда.

Установите инжектор или оставьте карбюратор на ваше усмотрение!

Источник статьи: http://prodemio.ru/ustanovka-inzhektornogo-dvigatelja-na-vaz-2106/

Как установить 16 клапанный двигатель на классику подробно

Другая причина, это желание сделать машину более комфортной. Ведь на ВАЗовской классике в большей части случаев применялись цепные двигатели, которые довольно-таки шумные. Все эти причины и становятся поводом для замены силового агрегата. Тем более, что если правильно подобрать замену, никаких проблем не возникает.

Лада 2106 16V › Бортжурнал › Установка 16-ти клапанного двигателя в кузов классики Часть 1

Всем добрый вечер) Наконец то дошло дела до написания мунала по инсталу шиснаря в классику) Решил разбить все на несколько частей, так как будет удобнее)
Ну что, начнем? Для начала нам необходимо приобрести вазовский 16-ти клапанный двигатель, их несколько: 2112, 21124, 21126 Приора ну и 21128 12-ка купе, 128-ой очень тяжело найти, но его при желании можно сделать из 124-го, в общем не об этом пойдет речь. Мне достался 124-ый двиг, 1,6 литра, безвтыковая поршневая, это самый оптимальный вариант) Для начала нам потребуется подготовить двиг к установке, первым делом снимаем колено и тащим к токарю у которого есть станок оборудованный люнетом, для того чтобы он проточил колено под классический подшипник первичного вала КПП. Вот фото результата

Далее нам нужно доработать махови. Можно конечно и заказать готовый вариант на классику с 16-ти клапанным двигателем, он уже облегченный, стоит в районе 2-х рублей. Все делают по разному, у некоторых стартеры стоят с проставками, в общем опишу как делал я. Короче 12-й маховик нужно отнести к тому же токарю, он должен снять с него лишний металл, снимается со стороны блока примерно 9 мм заводских мощностных потерь, перед токарными работами нужно сбить венец, он нам больше не понадобится, понадобится классический, разница у них в 1 зуб, делается это просто, ложим маховик на пень и обстукиваем венец по кругу и он слетает. После всех проделанных работ надо напресовать классический венец на 12-й маховик, для этого нагреваем венец, только не до красна, затем ложим его на маховик, венец легко надевается в нагретом состоянии, он должен упереться в бортик. Потом для надежности его можно аккуратно прихватить сваркой в трех местах. Далее отдаем все это дело на балансировку

Далее нам потребуется доработать поддон, а точнее замять его не много, это при условии если будут использоваться классические подушки, с нивовскими ни чего мять не придется, т. к. они выше. Поддон заменается для того чтоб он не цеплял за балку, делать это конечно лучше по месту после примерки движка, я в самом начале замял, покрасил, а когда начал ставить двиг, оказалось что маловато, и пришлось его вытаскивать и еще заменать. Почему я не стал использовать подушки от нивы, да потому что они жестче и мне не нужна лишняя вибрация по кузову, и моторный щит при этом сильнее нужно будет мять, но об этом позже, фот фото моего поддона, сожалению плохо видно, но других фоток нет

Особенности установки силового агрегата от донора

Несмотря на кажущуюся простоту, при замене «сердца автомобиля» на классике нужно учесть несколько нюансов. Одним из основных моментов является посадка агрегата на установочное место. При этом, несмотря на одинаковый крепеж, нужно проделать такие операции.

1. Подгонка правого крепления подушки под диаметр в 8 мм.
2. Увеличение моторного щита, поскольку двигатель несколько смещен.

Для выполнения работ лучше использовать газовую сварку, поскольку требуются аккуратность и точность. Механическим резанием можно повредить другие детали.

Переделки самого двигателя тоже необходимы. Это связано с формой поддона: если ее не изменить он будет цеплять переднюю балку. Кроме того, одним из важных элементов является дополнительная установка опорного подшипника в торцевой части коленвала. Такой опоры для переднеприводных машин не предусмотрено, а вот для машин с задним приводом этот элемент необходим. Если данную операцию проигнорировать, коробка передач и механизм сцепления вашего ВАЗ 2107 или ВАЗ 2109 будут испытывать дополнительные нагрузки и быстро выходить из строя.

С учетом того, что коленчатый вал на классику особо не отличается от Приоры, больших проблем здесь ни один моторист не испытает.

Двигатель на ВАЗ 2107

На самом деле конструктивно и технически моторы на 8 и 16 клапанов различаются весьма серьёзно. Главным образом, отличия имеются в ГБЦ (головке блока цилиндра), ведь именно там фиксируются распредвалы автомобиля.

Восьмиклапанный двигатель

У мотора такой конструкции имеется всего один распределительный вал. Такая установка оптимальна для ВАЗ 2107, так как в отлаженном режиме контролирует систему впрыска топливовоздушной смеси и отводит ненужные выхлопы.

Восьмиклапанный мотор реализован следующим образом. В ГБЦ в каждом цилиндре имеются по два клапанных устройства: первый работает на впрыск смеси, второй — на выпуск отработанных газов. Открытие каждого из этих клапанов в каждом цилиндре производит именно распредвал. Валик состоит из нескольких металлических элементов и во время вращения давит на клапана.

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

Все преимущества 16-клапанного мотора для ВАЗ 2107

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

Таким образом, установка 16-клапанного двигателя на ВАЗ 2107 не считается простой процедурой. Потребуется не только опыт и специальные знания, но и правильная организация всего процесса работы, в котором не последнее значение имеет выбор подходящего силового агрегата.

Видео: 16-клапанный мотор на «классику» — стоит того или нет?

Какие доработки требуются после установки нового мотора?

Тормозная система. Обязательно требуется сменить тормозные диски и колодки, а также установить ВУТ от 2108 через переходник. Задняя тормозная система также требует установки новых элементов. При значительном увеличении мощности, обязательно к установке передней тормозной системы от 2112, а на заднюю ось монтируется готовый комплект дисковых тормозов.

Трансмиссия. Коробку передач, к сожалению, никак не усилить. Переварить крутящий момент, который минимум вдвое выше заводских значений, позволит установка новых подшипников и синхронизаторов. Эластичная муфта карданного вала меняется на усиленный. Редуктор заднего моста должен пополнится самоблокирующимся дифференциалом с преднатягом не более 5 кг. Также нужно установить усиленные полуоси, у которых прочность на скручивание выше в два раза.

Ходовая часть. Амортизаторы по кругу газомаслянные. Желательно занизить подвеску на 50мм. При занижении задний мост может уйти вперед или назад, поэтому реактивные штанги устанавливаются с возможностью регулировки. По поводу рычагов: либо устанавливаются на стандартные рычаги усиленные шаровые опоры, либо в идеальном варианте требуется установка новых рычагов, где у нижнего рычага смещена площадка под шаровую опору, тем самым нижняя шаровая разгружается.

Рулевое управление. Установка ЭУР по желанию. Рулевой маятник устанавливается на подшипниках, рулевой редуктор, при условии целых и невредимых лонжеронов, крепится специальным усилителем. Рулевая трапеция усиленная .

Как установить 16-клапанный двигатель на ВАЗ 2107

Для начала следует хорошо подготовиться к процедуре:

Процесс работы

Если устанавливается мотор от ВАЗ 2112 или «Лады Приоры», то менять корзинку сцепления не потребуется, так как новый двигатель вполне комфортно будет себя чувствовать и со старым сцеплением.

После выполнения всех подготовительных работ следует собственно установка 16-клапанного мотора на «семёрку»:

Необходимые доработки

Однако на этом установка 16-клапанного двигателя не заканчивается. Потребуется выполнить ряд работ для совершенствования всей системы. И начинать лучше всего с электрики.

Переделка электрики

Для качественной работы нового силового агрегата придётся выполнить замену бензинового насоса. Можно взять этот механизм как с «Приоры», так и с «двенадцатой», а можно сэкономить и купить насос от инжекторной модели «семёрки». Бензонасос подключается по обычному алгоритму и не требует каких-либо переделок.

На ВАЗ 2107 мотор подключается всего тремя проводами. Новый же двигатель нуждается в качественно ином подключении. Первым делом необходимо будет выполнить следующие этапы работы:

Рекомендуется выполнять все подключения и новообразования на ВАЗ 2107 так, как это выполнено на ВАЗ 2107 с инжекторным двигателем.

Тормозная система

Новый мотор обладает более высокими мощностными характеристиками, а это значит, что машина будет быстрее набирать скорость и медленнее тормозить. В связи с этим рекомендуется доработать и систему торможения на ВАЗ 2107. Для этого достаточно поменять главный цилиндр на более мощный, а также при необходимости и заменить все цилиндры, если они сильно изношены.

Система охлаждения

Как правило, имеющегося потенциала штатной системы охлаждения на «семёрке» достаточно для того, чтобы своевременно охлаждать новый мощный двигатель. Однако если мотор испытывает недостаток охлаждения, потребуется небольшая переделка: залить в расширительный бачок не тосол, а более качественный антифриз.

Таким образом, установка 16-клапанного мотора на ВАЗ 2107 — процедура сложная, так как требует не только значительных физических усилий, но ещё и продуманности действий. Главной же сложностью этой операции является подключение проводки и доработки системы.

Законна ли такая замена?

С недавних пор действует закон, по которому мотор автомобиля не нуждается в обязательной регистрации. По сути, двигатель на «классику» становится обычной запасной частью, как бампер или термостат. Но нужно придерживаться рекомендаций, которые поступают от специалистов. При покупке мотора заключайте договор купли-продажи. Если есть возможность, то пробейте по базе ГИБДД автомобиль, с которого снят силовой агрегат. Продавец должен представить вам документы, которые подтверждают его абсолютное право на владение машиной или мотором.

При условии чистоты сделки к вам не будет никаких претензий. К следующему шагу можно переходить после того, как проведена установка 16-клапанного двигателя на «классику». Это регистрация в ГИБДД. Отношение к процедуре у многих двоякое, так как одни стараются оформить переделку, чтобы все было официально, другие же пользуются тем, что ни один инспектор не имеет права проводить осмотр двигателя, да и открыть капот потребовать тоже не может. Даже на гостехосмотре на подобные переделки особого внимания не обращают.

Источник статьи: http://npfgeoprom.ru/remont-i-tehservis/16-klapanov-na-klassiku.html
