К 126 Б на 402 мотор, часть 2, мои доработки и наблюдения

Всем добра!
Решил написать своеобразное продолжение темы, в частности чуть больше подробные фото на все тот же тапок, но всё же лучше, чем просто пост без фото.

По жиклерам пока ничего не скажу, стоят «штатные» настройки, как в мануале Мортиса, на ходу смотрю и регулирую пока, МД со своего 151с снял пока только 1, второй куда-то продолбал ранее, найду — поставлю тоже. Гриб доделал по схеме под рециркуляцию картерных газов с помощью какого-то штуцера, найденного в общем завале, подойдет с вакуум-корректора, если получится найти, я не нашел нигде у нас.

Посматриваю на тему москвичевкого носика ускорительного насоса, но это тоже — куда дел валявшийся без дела 126н — кто бы помнил, поэтому — будем рыть(хотя может я его тестю отдал, надо смотреть).

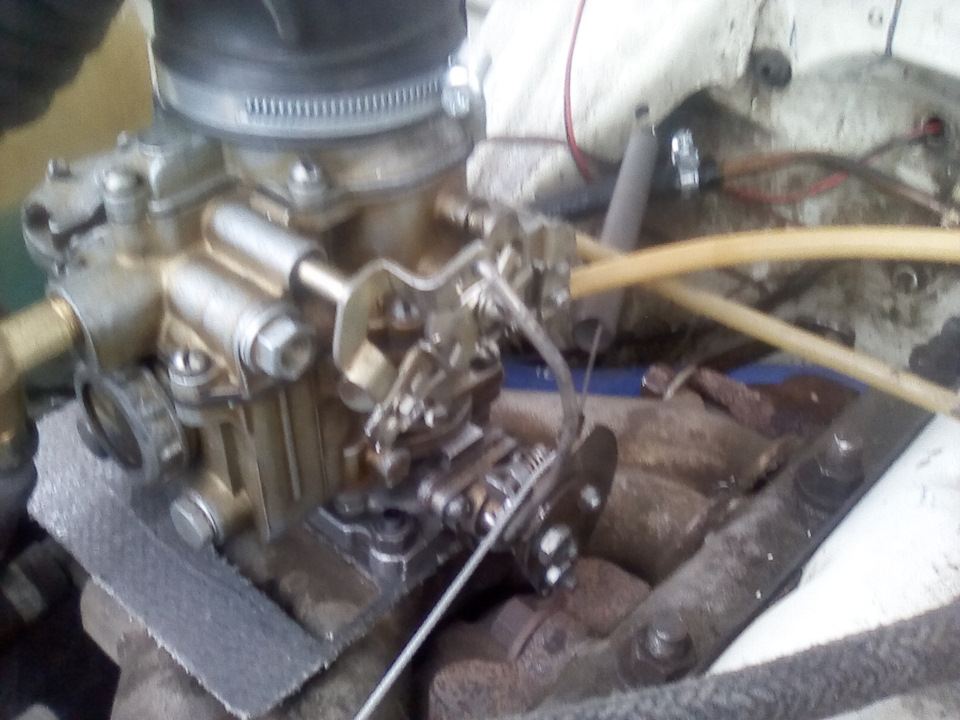

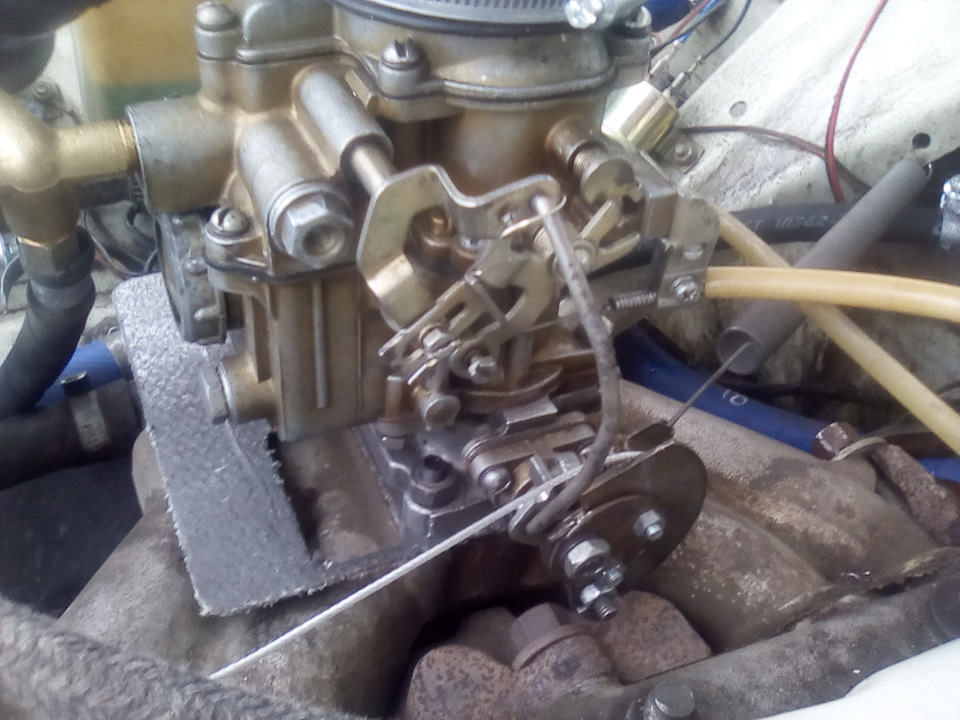

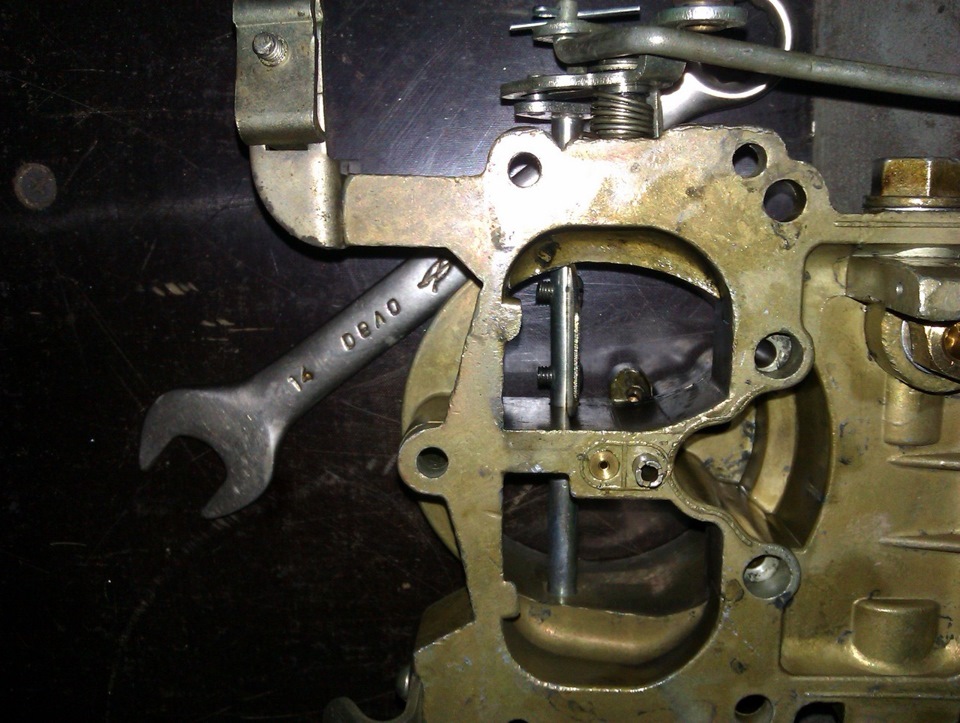

Дроссель — переделан из старого 151 — просверлил пару отверстий, из круглой бляхи сделал этакую «заглушку-переходник» и все встало на штатный шток как надо. Пружину подбирал самую мягкую, но в длину не угадал, поэтому зацепил не за подготовленный для этого крепеж на коллекторе, а за укосину, найду другую пружину, покороче, переделаю.

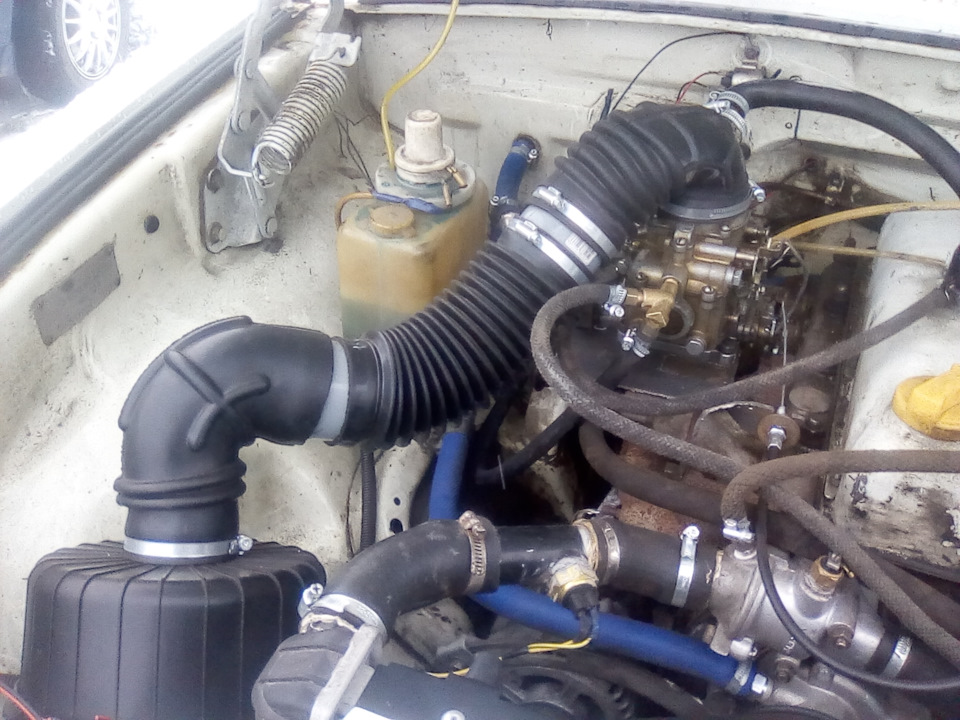

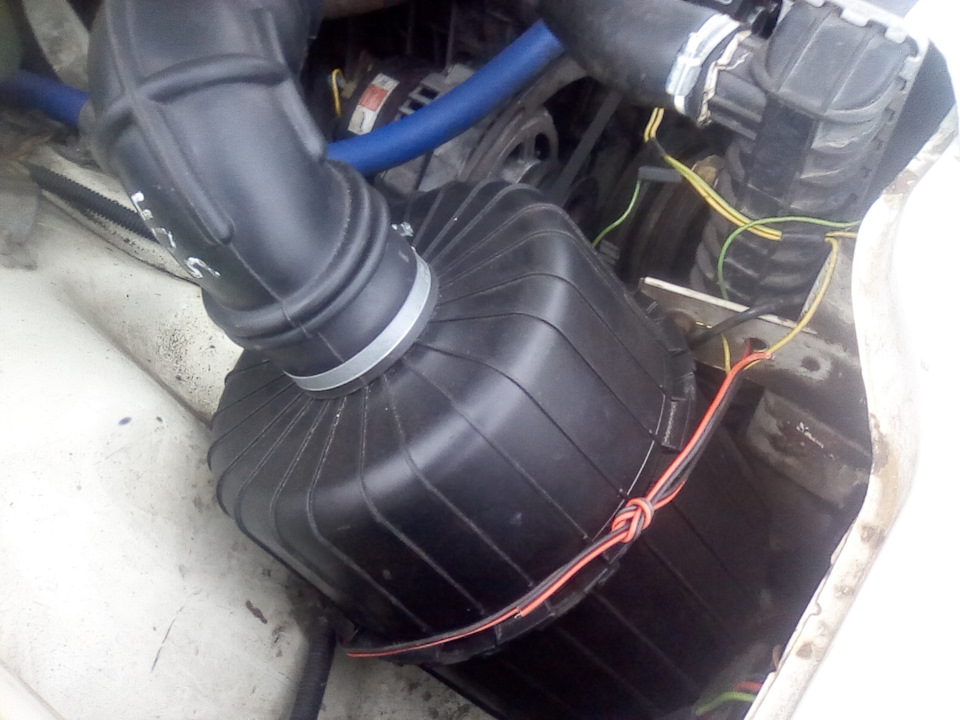

С бочкой воздушного фильтра пришлось повозиться, как и со всем трактом.
Вот тут да, пришлось применить всю свою инженерную мысль (нет).

Во-первых, и главных, это набор материалов.

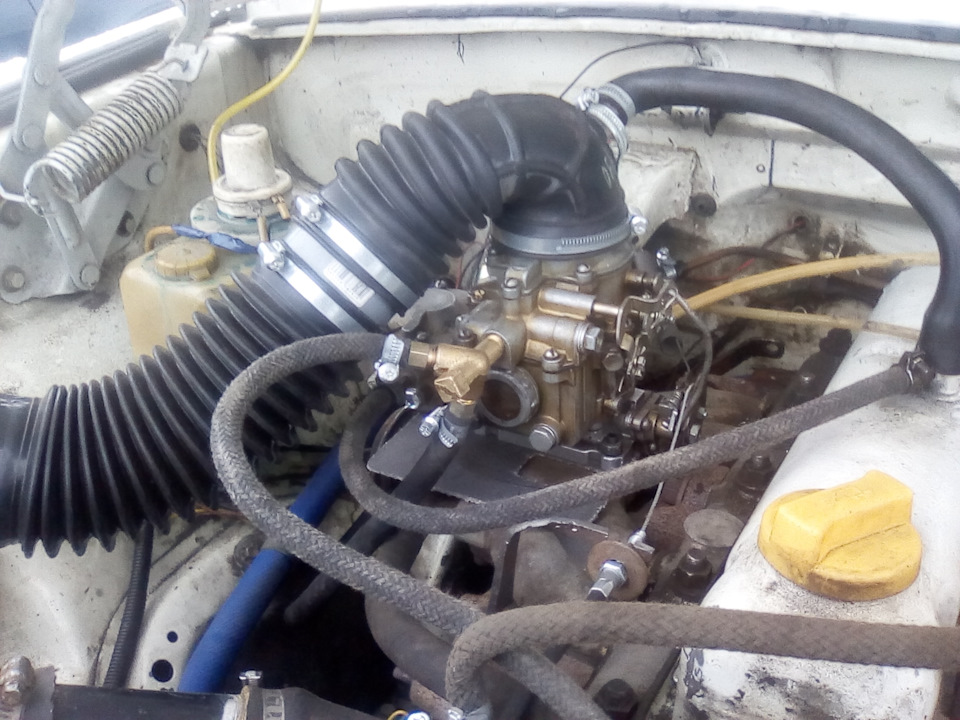

Гофра, резиновая, угол с какого-то уаза (с выходом под штуцер), второй в-образный угол (от которого я откажусь чуть позже, но подробнее), два сантех-переходника 50-70 (хотел просто отрез трубы на 68-70). От переходников отрезал узкую часть, и натянул на них (не без мата) резиновые части, хомуты для подстраховки.
Бочка сама держится на проволочно-веревочной системе, за неимением ничего другого на данный момент. Будут выходные — приобрету монтажную полосу, либо вырежу полосу металла под своеобразный хомут и закреплю бочку за старое крепление расширительного бочка.
Что еще сказать… Установкой и работой доволен как слоняра — тяга как у паровоза, низы — хоть на 4 стартуй, (ровная езда по «трассе», если на старом 60 было на 2000 оборотов, то сейчас та же скорость на 1800, что я считаю скорее плюсом) холостой ход стабилен, регулируется буквально за 2 минуты (особенно когда понимаешь принцип), на дороге тоже, за вычетом одного момента, лишь косвенно связанным с карбом, прелесть, а не езда (педаль газа теперь воздушная — стоит только нажать чуть сильнее — паровоз вырывает из под задницы и «вминает» в седло).
И самое животрепещущее — расход.
А расход… как изменился — пока хз. Сейчас на повестке стоит замена системы зажигания, ибо провалы меня уже доканали, а там уже будет полноценный замер. Но так навскид — не сильно больше, чем было, особенно учитывая полученный на выходе кпд — достойная плата, я считаю. А хотел бы экономии — покупал бы новый 151с.

Источник статьи: http://www.drive2.ru/l/573013509546188017/

126 карбюратор на 402 двигатель газель

Сообщение Алесь5 » Пн мар 27, 2017 17:39 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Пн мар 27, 2017 23:41 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Вт мар 28, 2017 14:59 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср мар 29, 2017 11:10 am

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Ср мар 29, 2017 23:32 pm

Спасібо! Я уже так і сделал. Немного подвінул заслонкі, подровнял по камере. І пропіліл небольшую канавку на заслонках протів переходных отверстій. Сейчас получается, малейшее перемещеніе заслонкі открывает іх. Сверліть дополнітельные отв. нет техніческой возможності, нужна коордінатка, а нет. Пока не могу проверіть результат, несколько позже. О результатах сообщу.

Снова установіл карб с подпілінымі заслонкамі на двігатель. Ввернул ТЖХХ 50, по рекомендаціі Mortis, настроіл ХХ, работает, провал на переходе імеется до полной остановкі. Заменіл жіклёры на 95, стало лучше, но не совсем. Ввернул 110, его родные. Вінты прішлось закрутіть глубже, но «горка Порошіна» заметна хорошо, в пределах 1 оборота вінтов. Провал на переходе практіческі пропал. Выехал, поезділ вокруг гаража. Вполне пріемлемо. Неудобно только то, что всё управленіе дросселем огранічено буквально 10 мм перемещенія педалі. Сложно на переключеніях. Мой вывод: переходной сістеме элементарно не хватало топліва, ПС і ХХ на одном жіклёре, для одного ХХ достаточно, а когда подключается ещё и ПС получается пшік, можно было огранічіть воздух, но мне нечем. Ещё обратіл вніманіе на выхлоп, раньше был заметен небольшой светлый дымок, с этім карбом совершенно прозрачный выхлоп. Пока не знаю, хор. это ілі плохо. Пока так оставлю для дальнейшіх іспытаній.

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср апр 05, 2017 0:03 am

Тжхх 110 очевидно в виде трубки,старого образца,к этим,и,как и к 90-95 тжхх нужны вжхх те что есть в любом 135 и т.п,560-600.
Те тжхх старого образца лучше,они вообще многоразовые,подстучал ему в торец молоточком и тжхх стал например 90,или 80,и т.д.Если много заплющил то рассверлить всегда можно.
Потому как,жирный тжхх хорош на низах и в то же время беднит на верхах,гвж через него тоже кормится

В общем,пер.системе в к126 Б мало не топлива,а сами отверстия очень уж мелкие,о чем и речь.Ну да провал победил и то хорошо.

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Ср апр 05, 2017 9:53 am

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср апр 05, 2017 11:53 am

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Ср апр 05, 2017 18:57 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср апр 05, 2017 21:18 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Вт апр 11, 2017 17:31 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср апр 12, 2017 0:11 am

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Вт май 02, 2017 19:11 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Ср май 03, 2017 22:13 pm

Расход очень даже нормальный.На вебере родные диффузоры-жиклеры?На 135 конечно приемистей,минус один-жрет на пер.режимах.И ничего с этим поделать нельзя,по трассе-норм.

. разве что внедрить так нужную и необходимую начинку к135 в корпус к126 н,с засинхроненным низом от 126 г,гм,гу,надо поэкономить так отсоединил вторичку и ездишь и эконостат соответственно не сработает

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Чт май 04, 2017 9:30 am

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Чт май 04, 2017 13:00 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Чт май 04, 2017 20:48 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Udales » Чт май 04, 2017 21:29 pm

Раз камеры по 34 и бд по 25 то такой же точно как и у меня.По жиклерам на моем стояло точно,где то таблица была,причем маркируется как и на озонах да даазах,в диаметрах.
Существует почти точно такой же вебер,но с меньшим дросселем 1 камеры и начинка чуть другая.Но в любом случае,с прискорбием констатирую факт,что вот эти веберы по многим пунктам лучше наших поделок,даазы озоны к151 да к126.Но по надежности не дотягивает до к135 или 88.На моем ось 1 дз уже малость люфтит,пока что на работе это никак не сказывается.

Попробуй найди еще карбюратор,у которого гтж спокойно извлекаются без разборки,достаточно пробку открутить,да диффузоры тоже меняются даже карб снимать не нужно.Очень печально что как всегда у нас пошли по не самому хорошему пути,лучше бы закупили да делали эти карбы,чем даазы да озоны.

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Вс май 07, 2017 20:05 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Mortis » Вс май 07, 2017 22:20 pm

Re: Карбюратор к 126 БГ на 402 двигатель.

Сообщение Алесь5 » Пн май 08, 2017 9:05 am

Спасібо, Олег. Буду работать в этом направленіі.

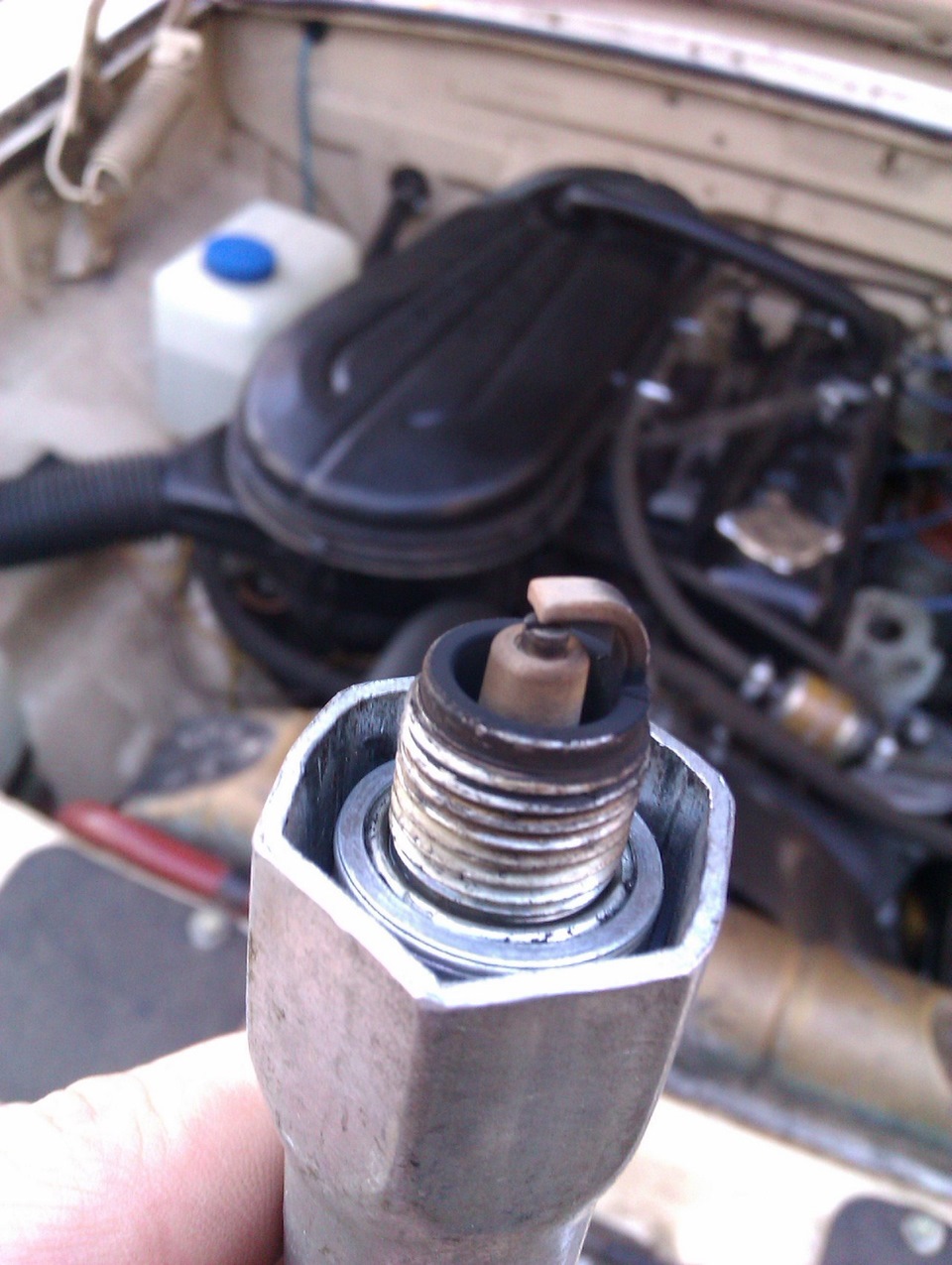

Мои сложности с 126 БГ продолжаются. Проблем две. Первая это чёрные свечи. Мохнатая чёрная копоть. Если я понимаю правильно – богатая смесь. Снижал уровень до 22мм, затем снова поднимал до 18, увеличивал воздушные до 280 и до 310, уменьшал топливные до 280, Ставил разные ТЖХХ 50, 95, 110, даже сделал из длинных 75 ( примерно, проливал ). Нет никакого эффекта. Копоть остаётся.
Вторая проблема заторможенность при резком нажатии на педаль, не провал, просто обороты не идут за педалью, отпускаю педаль и плавно нажимаю, разгоняется, но так же не должно быть, это же Волга, а не Запорожец. Все выше перечисленные манипуляции с жиклёрами также не меняют картину. Когда испытывал возле гаража, на низких передачах, это было не заметно, а в городе с перекрёстка энергично съехать не получается. Уже приходит версия неисправности какой либо части карба, может где нибудь внутренняя трещина, через которую бесконтрольно льётся топливо. Я его купил на “ Поле чудес”, так у нас называют этот рынок, историю карба я не знаю, может он и был продан по причине неработоспособности. Снова снял и поставил Weber. Пока думаю над проблемой. Нужно что то менять на заведомо исправное. Если я что делаю не так, поправьте.

После многіх перепітій, всё же добілся неплохого результата. Прішлось ізменіть воздушный фільтр, Кастрюля от 151 не подходіт по высоте, напрасно сделал переходную пластіну. Стандартный, волговскій, інерціонно-масляный, не обеспечівал проход воздуха, это было одной із прічін обогащенія смесі. Удаліл набівку, масло і установіл несколько слоёв фільтрового матеріала, похожего на сінтепон. Т.е. он стал сухім. Впечатленія от карба такіе же как і у другіх волгарей, іспытавшіх его: превосходная тяга на нізах, отлічный набор оборотов, правда, выше 3000 я не кручу, на 5-ой передаче это 120, мне более чем достаточно.Но запас там ещё громадный. Для прохожденія техосмотра прішлось установіть 151, который проходіт по CO і CH. После 126Б он кажется такім тупым і вялым. Сечас пока наслаждаюсь. Машіна будто сбросіла треть своего веса.

Источник статьи: http://gaz-24.com/forum/viewtopic.php?t=91812

«Дешевые лошади для 402» или вся правда о карбюраторах. Часть 2

Итак, в прошлой части мы узнали-освежили принцип работы карбюратора и систем. Как и обещал, приведу опыт езды на разных карбюраторах, проведу аналитику + и -. Обращаю внимание, что я провожу аналитику на уровне человека со средними техническими навыками и выражаю сугубо свое мнение.

Для начала напомним себе, что любое техническое изделие — жестокий компромисс. Невозможно сделать все хорошо, возможно лишь улучшить важное за счет неважного.

Кроме этого, любое техническое изделие имеет предназначение. Конечно, можно запаять вилке зубцы и есть ею суп, но зачем, если есть ложка? А как потом такой вилкой есть спагетти?

Что ж, и первым номером в нашей программе будет карбюратор Солекс 21083 (с ним была приобретена машина). Карбюратор давал дикий провал при резком нажатии на газ (видимо УН уже самоубился), при оборотах выше 2400 бензин убывал на глазах. Но тогда я о карбюраторах не знал НИ-ЧЕ-ГО. Вообще. ВОООБЩЕ. Делать нечего — поехал к карбюраторщикам (вроде норм, знакомые ездили). Там конечно же началось «ой, у вас вообще все плохо, только менять, у нас будет дешевле» — классика любого сервиса. И там же меня спросили о компромиссе — ехать или экономить. Душа сказала — «ЕХАТЬ, МАТЬ ТВОЮ!» А кошелек сказал — «Я вам поеду! Экономить!» Мозг выбрал второе и мне поставили «экономичный» карбюратор — ДААЗ 2107. И правда, поехало лучше, машина работала ровно, расход упал литров до 15 в городе. Но выше 3500 мотор вообще не хотел крутиться в принципе. А при езде в диапазоне 2800-3500 расход подлетал до 20-25. И вот тогда я решил: «Больше никого слушать не буду, разберусь как работает и сделаю САМ, как МНЕ надо».

Плюсы Солекса 21083 на 402:
не нашел

Минусы:
Мотор вообще как попало работает, расход нереальный

Вердикт: у этого карбюратора с 402 нет ничего общего, пусть себе и дальше стоит на 1.5л зубилах.

Плюсы ДААЗ 2107:
— Призрак экономии на оборотах до 2000
— Хороший холодный пуск
— Простота конструкции

Минусы:
— Вторая заслонка открывается разрежением. Для родного мотора решение прекрасное, хоть и вызывает сомнение в надежности, но у нашего объем в 1,7 раза больше, и уже на 2200-2400 об. 402 начинает ее открывать, а комбинация жиклеров во второй камере на мощность. Топливному жиклеру плевать — у него линейно растет расход от разрежения, а вот у воздушного — расход падает по параболе, и получается, что уже от 3000 и/или при большой нагрузке — карбюратор дико богатит смесь.

Вердикт: карбюратор от Жигулей, пускай стоит на Жигулях, на 402 моторе не обеспечивается правильная смесь на всех режимах и оборотах. «Моча какая-то» — подумал я и начал думать о замене.

И тут мне попалась статья Мортиса » Дешевые лошади для 402″. У деда в гараже, как на грех, стоял новенький к-135, еще советского производства, с окошком. И понесли Митяя тапки… Все сделал по мануалу (сам в теорию еще только начал вникать). Установил, завел, настроил. Попутно установил новый распределитель, свечи, настроил это все. Конечно, на фоне ДААЗа машина ПОЕХАЛА. До 2500 даже лучше, чем поджатый 406. Но расход не падал меньше 14. На средних оборотах все норм — цвет свечей светло-кирпичный, но покрутив мотор и вывернув свечи — черные, а в глушителе слой сажи с миллиметр. Теории я тогда не знал, жиклеров под рукой не было, и я решил пойти путем слабых духом — купить заводское изделие. Долго решал между 126ГМ/ДААЗ-4178-30 и к-151с. В конечном итоге победил последний.

Плюсы к-135:
— Надежный как табурет и простой по устройству
— Мотор тянет на свои 2,5л и едет на свои 100л.с.
— Съемные диффузоры — можно подобрать конфигурацию под себя

Минусы:
— Расход топлива +2-3л/100
— Танцы с бубном при адаптации (кастрюля не подходит, газ по-другому крепится, подсос тоже, обратку городить из тройника и т.д.) Опять же напоминаю, что я начинающий энтузиаст, и токарки-фрезеровки-Толянасзавода у меня нет, инструмента экзотического тоже нет.
— Танцы с бубном при подборе жиклеров, уровня, настройки

Вердикт: если машина чисто подурковать — круто. Если, как у меня, на каждый день, то установка нецелесообразна. Чудес не бывает, улучшаем динамику на 10%, а расход на все 30%. Если это не смущает — то выбор хороший. Но мне не подходит.

Подвернулся по скидке мне к-151с новой ревизии. Решил поставить. В магазине меня заверили, что все отрегулировано и лезть не надо (ахахаха xD). Поставил. Боже, все по местам, все подходит, лепота. Поехало здорово, мотор работает ровно, как ни едь — свечи белые с едва заметным кирпичным оттенком. Но на холодную не хотел заводиться. Зимой делал искусственное вливание (прям в диффузор бенз наливаешь) и заводишь. И тут я заподозрил, что регулировка наверняка не совсем. Весной машин стал дергаться (ну я уже типа нахватался и понял — УН не работает толком). По итогу: открутился носик УН, носик экономайзера, а регулировка пускового устройства была на самом минимуме — по их же, цуко, мануалу заслонка на полном подсосе должна открыться на 1,5-1,8 мм, а в заводской регулировке я не смог просунуть щуп 0.15. Отрегулировал на 1,6мм, затянул носики, проверил уровень и УН — ну хоть здесь нормально. И о ЧУДО, КАРЛ! заводится с полключика, не глохнет, не дергается как газом не работай. В общем, я считаю, что это лучший выбор для 402 двигателя. Ну и главный вопрос: Скок жрет? Какой расход? Если на заправке не глушить, колонка заправлять успевает? Мерял много раз, выходило всегда одинаково +/-.
Расход:
Городской цикл, спокойная езда в потоке — 12л (95), 12,5 — 13л (92)
Городской цикл, немного шахматишек, скорость 75-80, свободные дороги, быстрые старты — плюс 1-1,5л
Городской цикл, стиль «Тапкавпол» — еще плюс 1л
Трасса, стиль «держу 90-100» — 7л (95), 8-8,5 (92)
Трасса, стиль «обгоняю всех, кто меньше 100 едет, скорость 110» — около 9л (95), 10 (92)

Мне много раз залечивали про карбюраторы с которыми в 9л по городу влетаешь легко. Не верю, я физику знаю очень хорошо. Машина средней аэродинамики, массой 1,5 тонны, объем 2,5л => меньше 12л в городе не будет! Спросите у любого владельца 1.6л иномарки — меньше 9 по городу не едят. Инжекторы, на 200-300кг легче, с хорошей аэродинамикой. Для сравнения: Киа Рио 1.6АТ — Город 9-9.5, трасса 5-8, Поло 1,6 МТ — Город 9-10, трасса 5-8! ЭТО РЕАЛЬНЫЙ ЗАМЕР, А НЕ ВЛАЖНЫЕ ИСТОРИИ. На этом фоне расход Волги в городе 12, по трассе 8 очень хорошо вписывается. Я бы сказал, логично. И я считаю, меньше сделать — только инжектирование.

Плюсы:
— Самый оптимальный компромисс динамика-разгон.
— Все органы управления по штатным местам
— Не надо городить обратку
— Штатная кастрюля.
— Устойчивые холостые
— Смесь правильная во всех режимах и оборотах двигателя.

Минусы
— В большие морозы может подмерзнуть блок ХХ — пропадут холостые, но некритично, ехать то едет, только подгазовывать на светофорах. Было раза 3, температура за бортом ниже -35. До -30 не было ни разу, чтоб замерз.
— Много «лишних» систем. Система рециркуляции отработанных газов — закольцевал — мне нужен надежный танк, поэтому лишняя система — лишние отказы — не надо, система принудительного холостого хода — не цеплял, причина аналогична, да и езжу я в основном по ровной, двигателем торможу редко.

Вердикт: и едем и не едим лишнего, при правильных настройках хорошо заводимся на холодную. Можно поставить ГТЖ пожирнее и будет ехать как эти ваши синхронники, но аппетит будет явно меньше. На этом карбе я и остановился и успокоился за этот узел. Меня он устраивает полностью.

Бонус: Валялся у меня к135 и тут мне попался ушатаннейший к-126г. И тут моя непоседливая голова подумала: А что если сделать себе запасной карбюратор? Решено сделано: поставил к-135 на подошву 126-го (таким образом перешел на последовательное открытие заслонок взамен синхронному). Диффузоры поставил 24*27. Задумка такая — на первой камере экономим, на второй едем. Жиклеры поставил все как у 126ГМ, только топливный второй камере поставил пожирнее. И пришлось УН переделывать на серьгу снизу на валу первичной заслонки и направил только в первую камеру. Поставил. Завел с первого ключика, настроил ХХ. Проехался. Едет чуть лучше, чем на 151с, думал уже оставить его, оставил поездить, чтоб засечь расход — приподнялся на 1-1,5л. Во-первых, вторая камера жирнее, во-вторых УН производительнее. В итоге машина стала разгоняться лучше, чем на 151, но расход не стоит того. Так как на первой камере машина ехала без провалов при температуре 60, то сделал вывод, что «экономичную» камеру можно еще подзажать по топливному жиклеру (240 ->225), а вторую камеру, наоборот нарастить (330->390). Таким образом, надеюсь привести первую камеру к расходу 151го, а вторую чтоб машина могла обогнать, стартануть-встроиться. И пусть лежит, начнет 151й голову парить, поставлю этот, у него уже все приспособлено по органам управления и воздухану.
Плюсы:
— Расход адекватен динамике
— Можно шашечки(экономить), а можно ехать
— ХХ никуда не денутся в любой мороз

Минусы:
— Все же баланс динамика-расход у 151го получше

Вердикт: Отличный карбюратор на зиму/подмену. Но все же по эксплуатационным характеристикам уступает 151му.

В третьей части рискну теоретическими выкладками опровергнуть идею увеличения диффузоров и установки синхронников на СТОКОВОМ моторе.

Источник статьи: http://www.drive2.ru/l/566461519756265517/

Какой карбюратор лучше поставить на 402 двигатель к 126 или к 151

Автомобили с карбюраторными двигателями постепенно уходят в прошлое, и таких машин становится все меньше, но так как по дорогам России ездит еще немало подобных авто, запчасти для них пользуются регулярным спросом. Карбюратор К126 также не забыт автомобилистами, представляет собой двухкамерное устройство, обеспечивающее качественную топливовоздушную смесь в необходимой пропорции, отличается высокой надежностью и неприхотливостью, и при должном уходе за ним служит долго.

Под маркой К126 российской промышленностью выпускалось и выпускается несколько различных модификаций, таких как К126Б, К126В, К126И, К126Н, К126Г, К126ГМ. Карбюраторы данной марки могут устанавливаться на легковые автомобили «Волга» ГАЗ-24, ГАЗ-21, ИЖ, «Москвич», грузовики ГАЗ-53 и ГАЗ-3307, автобусы ПАЗ, внедорожники УАЗ разных моделей. Карбюраторный узел (КУ) нельзя назвать слишком простым устройством, но многие автовладельцы разборку, сборку, чистку и регулировку этого агрегата производят своими руками.

Устройство карбюратора К126

Карбюратор 126-ой серии – это смеситель топлива/воздуха с падающим потоком, оснащен всеми системами для экономичной и эффективной работы в любых условиях эксплуатации. КУ имеет следующие системы:

главную дозирующую, работающую постоянно при всех эксплуатационных режимах;
холостого хода, позволяющую двигателю стабильно работать на самых малых оборотах, не потребляя много топлива;
пусковую, это система дает возможность запускаться мотору при низких температурах;
экономайзер, обогащает бензиновую смесь при повышенных нагрузках;
насос-ускоритель, за счет него обеспечивается плавность набора оборотов ДВС при резком нажатии на педаль акселератора (газа);
поплавковую камеру, в которой поддерживается постоянный уровень топлива.

Корпус «126-го» состоит из трех деталей: в нижней части находится ось с дроссельными заслонками, в средней (главной) части – поплавковая камера с диффузорами и основной массой жиклеров, верхний элемент представляет собой крышку с крепежом для установки воздушного фильтра.

Устройство карбюратора К126 для грузовых и легковых машин несколько отличается: у КУ для грузовиков привод дросселей открывает сразу обе заслонки, для легковушек вторая (ведомая) дроссельная заслонка приводится в действие только в режиме повышенных оборотов при большой нагрузке. Также для грузовых авто предусматривается дополнительное устройство – ограничитель оборотов, воздушные заслонки установлены на обеих камерах (для легковых автомобилей «воздушка» присутствует только на первичной камере). Снятие и установка узла на любом авто не вызывает осложнений, и заменить его может практически любой водитель (автовладелец) без специальных навыков и слесарного опыта.

Преимущества и недостатки модели К-151

Установленный заводом порядок распределения топлива, при правильной регулировке, способен обеспечить автомобиль необходимыми характеристиками, умеренным расходом топлива. Основными достоинствами отмечаются наличие системы автономного холостого хода, позволяющие регулировать воспламенение, значительно экономить топливо при определенных режимах работы. Полуавтоматическая система запуска холодного агрегата помогает владельцу при запуске ДВС в морозы, возможно реализовать запуск с пульта.

На газель двигатель 402 карбюратор выбирается прежде чем задавать вопрос, какой карбюратор поставить на 402 двигатель. Отлично подвергается настройке, неприхотлив в эксплуатации, долго сохраняет регулировки в отличие от других моделей. Необходимо тщательно следить за состоянием топливных фильтров, своевременно производить профилактику, после этого возможно достигнуть поставленных целей по расходу горючего.

Карбюратор на волге 3110 с 402 двигателем имеет не так много отрицательных сторон, но все же они доставляют некоторые неудобства. Конструкция не отличается легкостью при разборке и промывке. Изогнутые каналы, большое количество рычагов, пружинок представляют серьезные трудности при обслуживании. Запорная игла комплектуется резинкой, что также увеличивает требования к сервисному обслуживанию.

Регулировка карбюраторов К126

Основные регулировочные работы, которые производятся с КУ 126-й модели, это:

настройка холостого хода;
установка топливного уровня в поплавковой камере;
отладка пускового механизма (при «холодном» запуске);
корректировка хода поршенька ускорительного насоса

Сразу хочется отметить, что разные модификации «сто двадцать шестых» конструктивно несколько отличаются между собой, поэтому регулировка карбюратора К126 для определенной марки авто может иметь свою специфику.

Рассмотрим для примера отладку холостого хода (ХХ) на грузовиках ГАЗ-53 с 8-цилиндровым мотором. Так как у этого авто каждая из двух камер КУ отвечает за работу четырех цилиндров, для своей цилиндровой группы регулировка производится раздельно. Выполняем регулировочные работы ХХ следующим образом:

прогреваем мотор до рабочего состояния;
устанавливаем винтом количества нужные обороты холостого хода на слух;
выкручиваем винты качества для левой и правой группы цилиндров примерно на 3 оборота каждый;
закручиваем попеременно винтики до тех пор, пока двигатель не начнет «подтраивать» и давать сбои, затем понемногу выворачиваем их до того момента, пока работа ДВС не стабилизируется.

После такой настройки проверяем работу двигателя на ходу: если машина глохнет в момент сброса газа, следует немного прибавить обороты с помощью закручивания винта количества.

Карбюратор К126: жиклеры, виды и подбор

Хотя все версии 126-ой серии внешне похожи между собой, они имеют отличия в зависимости от модели автомобиля, также различаются модификациями в связи с годом выпуска. Так, например, первоначально КУ выпускались со смотровым окошком, в дальнейшем средний корпус стал изготавливаться монолитно, без возможности увидеть, сколько бензина присутствует в поплавковой камере. Для каждой модели «126» с завода устанавливаются топливные и воздушные жиклеры определенного сечения, но еще существуют ремкомплекты, позволяющие скорректировать параметры под конкретный объем двигателя. Также в автомагазинах всегда можно приобрести все детали по отдельности, а не только комплектом, и здесь мы рассмотрим, какие бывают для К126 жиклеры: виды и методы их подбора.

Среди дозирующих элементов, которые можно заменить и произвести корректировку параметров поступления топливно-воздушной смеси, стоит отметить:

большие/малые диффузоры для обеих камер;
жиклеры ГДС (главной дозирующей системы);
распылители экономайзера и насоса-ускорителя;
жиклеры холостого хода.

Далеко не всех автовладельцев устраивают заводские параметры карбюраторов, основные причины возникающих претензий к этому узлу:

Чтобы как-то изменить ситуацию к лучшему, многие водители стараются устанавливать топливные жиклеры большего сечения, а воздушные – меньшего, использовать диффузоры увеличенного диаметра. Конкретный совет, что лучше для той или другой модификации К126, давать сложно, так как в каждом случае необходим индивидуальный подход, подгонка деталей с последующим испытанием авто на трассе. Интересную информацию всегда можно почерпнуть на различных форумах, а в сети найти таблицы с параметрами дозирующих элементов для многих модификаций «126-х».

Еще не стоит забывать об одном очень важном моменте: установка топливных жиклеров с увеличенным сечением неизбежно приводит к обогащению топливной смеси, воздушных – к обеднению, поэтому такие детали обычно меняется в паре. Замена малого диффузора первичной камеры у карбюраторов легковых автомобилей на более производительный нередко дает положительный эффект (увеличение динамики, более стабильную работу двигателя), но не всегда в продаже можно найти эти элементы подходящего размера. В таких случаях народные умельцы распиливают, стыкуют части сборного диффузора, подгоняют его по месту.

Плюсы и минусы установки карбюратора дааз 4178 на газель

Рассуждая, о том какой же карбюратор лучше поставить на газель с 406 двигателем, необходимо рассмотреть еще один из самых компактных и надежных российских карбюраторов. Таковым является отечественный карбюратор 4178. Устройство показано на рис, 2 в низу.

Карбюратор 4178 мало чем отличается от представленного ранее карбюратора солекс. Все системы практически идентичные, регулировки похожие. Оба карбюратора производятся одни и тем же предприятием. Здесь же изготавливаются карбюраторы для всего отечественного автопрома: ВАЗ, ГАЗ, ИЖ, Москвич, УАЗ.

Карбюратор ДААЗ 4178-1107010 является более сложным устройством нежели карбюратор солекс. Это двухкамерный механизм эмульсионного типа, дроссельные заслонки которого открываются последовательно.

Поплавковая камера сбалансированная, последовательно расположены системы:

отсоса газов;
патрубки отбора управляющего разрежения в корпусе дроссельных заслонок;
система рециркуляции отработанных газов.

ВАЖНО! Сбалансированное, качественное перемешивание компонентов воздушно-топливной смеси достигается идеальной конструкцией диффузного канала с расположенным в нем завихрителем воздуха. Инновационная разработка димитровградских ученых – насос-ускоритель ЭПХХ позволила осуществлять максимально плавный переход во время резкого открывания дроссельных заслонок.

Благодаря улучшенной конструкции, карбюратор ДААЗ 4178-1107010 быстро завоевал популярность водителей газели. Многие автолюбители переоснащают свои газели данным карбюратором и не жалеют. Основные характеристики и расход топлива у карбюраторов солекс и ДААЗ 4178 одинаковы.

Уровень топлива в карбюраторе К126

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;

Если уровень больше или меньше положенной нормы, его необходимо изменить. Для этого следует демонтировать воздушный фильтр в сборе с корпусом, открутить винты и снять карбюраторную крышку, подогнуть язычок поплавка в нужную сторону и еще раз проверить, сколько топлива имеется в камере, при необходимости операцию повторить.

Снятие и установка двигателя ЗМЗ-402

Последовательность действий при снятии мотора ЗМЗ-402 с легкового автомобиля Волга:

Отсоединить батарею от бортовой сети и слить антифриз.
Демонтировать капот и брызговики, расположенные под поддоном.
Слить масло из мотора и картера коробки передач.
Демонтировать радиатор и патрубки для циркуляции охлаждающей жидкости.
Отсоединить проводку от стартера и топливные трубки, предусмотрев защиту от течи бензина.
Снять шланги масляного радиатора и отключить датчики давления масла и температуры антифриза.
Демонтировать корпус воздушного фильтра и отсоединить тягу от дроссельной заслонки.
Отвернуть гайки крепления выхлопной трубы к коллектору.
Демонтировать коробку передач и снять цилиндр привода муфты сцепления.
Открутить гайки подушек двигателя и убедиться в отсутствии подсоединенных шлангов или проводов.
Зацепить лебедкой грузоподъемностью не менее 300 кг мотор, а затем аккуратно вынуть агрегат из отсека, не допуская ударов по кузову.
После проведения ремонта установить двигатель в обратной последовательности.

Настройка карбюратора К126, тюнинг

Модели 126-ой серии характеризуются достаточно высокой надежностью и неприхотливостью, но у них имеются свои типичные «болезни», нередко требуют доработки (тюнинга). Одна из основных проблем КУ этого типа – высокая «прожорливость», если с карбюратором ничего не делать, он может потреблять много горючего, также нередки провалы при наборе скорости автомобиля, заедание заслонок при нажатии на педаль газа.

Одна из настроек карбюратора К126 – доработка блока дросселей, заедание педали акселератора происходит из-за неточности обработки в соединении тяг первичной и вторичной камеры (актуально для легковых автомобилей). Чтобы тяги не заклинивали, убираются заусенцы и неровности в месте их соединения, и тогда заслонки начинают поворачиваться плавно, без каких-либо рывков.

Другие доработки, применяемые для «126-х» – замена манжеты насоса-ускорителя, которая берется из ремкомплекта для японского карбюратора подобного типа, игла холостого хода (винт качества) заменяется на Weber. Импортная манжета более плотно прилегает к стенкам цилиндра ускорительного насоса, обеспечивая тем самым высокую производительность впрыска, а замененная игла ХХ на импортную позволяет выполнять более точную настройку минимальных оборотов ДВС.

Жиклеры японского производства, подходящие по размерам и параметрам, выгодно отличаются от отечественных деталей высокой точностью изготовления, а импортные иглы запорного клапана гарантируют стабильный уровень топлива в поплавковой камере, предохраняя от переливания, залипания и прочих неприятностей (подходят от некоторых моделей Mercedes). Если наблюдается значительный подсос воздуха, обрабатываются (шлифуются) верхняя и нижняя поверхности основного корпуса.

Модификации карбюраторов К126

Карбюраторы 126-й серии производятся уже не одно десятилетие, первые модели изготавливались на Ленинградском заводе (Ленкарз), переименованном в дальнейшем в ПЕКАР. На грузовых автомобилях ГАЗ-53 и ГАЗ-66 они стали применяться, начиная с 1964 года (К126Б), в 1977-ом ГАЗ-52-03 оснастили моделью К126И, «Газончик» 52-04 стал комплектоваться К126Е. Версия К126Д также разрабатывалась для «Газонов» и автобусов ПАЗ, позднее грузовые автомобили ГАЗ стали оснащаться карбюратором К135, который, по сути, является аналогом «сто двадцать шестого».

Модификация К126П предназначалась для четырехцилиндровых двигателей МЗМА, применялась на автомобилях «Москвич-408», начало выпуска – 1965 год. Модификация К126Н использовалась уже на «Москвичах-412», для «Волги» 24 и 24-10 предназначались К126Г и К126ГМ (модернизированная версия «Г»), а для авто с газовым оборудованием – К126С. Модель, используемая штатно на УАЗах – это версия К126ГУ (дв. УМЗ-417), нередко обладатели «Уазиков» ставят «Волговский» карбюратор «Г» или «ГМ».

По сути, многие варианты «126-х» взаимозаменяемы, отличаются в основном нижней частью корпуса («подошвой»), верхней крышкой (разное крепление под корпус воздушного фильтра). Разумеется, каждый из карбюраторных узлов комплектуется своими жиклерами, но их легко можно поменять. Единственное, чего невозможно сделать – это установить карбюратор от грузовика на легковой автомобиль, а также в обратном порядке, здесь уже отличия у них значительные.

Прикинул теорию (взяв за основы расчеты товарища www.drive2.ru/cars/gaz/31/3110/skyrider/ )

Например сравним К-135 с К-151с в теории

Известно, что скорость воздуха в диффузоре выше 120 м/с уже начинает отрицательно сказываться на наполнении цилиндров свежим зарядом. «Геометрия» стандартного 402го двигателя 92×92, значит за один оборот он расходует: 3,14*((9,2/2)^2)*9,2*2=1223 куб.см воздуха за один оборот (за один оборот впуск происходит в двух цилиндрах). При оборотах 4500 (обороты максимальной мощности по ВСХ змз402) расход составит: 1223*4500/60=91725 куб.см/с. Дальше необходимо учесть коэффициент наполнения двигателя на высоких оборотах за счёт инертности смеси. Приблизительно 1,2. В итоге расход воздуха через диффузоры получается: 91725*1,2=110070 куб.см/с. Далее не трудно подсчитать площадь диффузоров 1-ой и 2-ой камер карбюратора К-151с, у него диффузоры 23+26 : 1 — 3,14*((2,3/2)^2)= 4,15265 кв.см 2 — 3,14*((2,6/2)^2)= 5,3066 кв.см соответственно, в сумме – 9,45925 кв.см. Теперь расход делим на площадь: 110070/9,0432 =11636,22909 см/с Переводим из сантиметров в метры и получаем скорость потока в диффузоре (для стока): 11636,22909 /100=116,3622909 м/с. Вот поэтому после 4500об/мин мощность на любом 402-ом перестает расти, а вернее она падает и мотор начинает «скручиваться» — терять мощность хоть и крутится дальше, вплоть до 5500об/мин. Это происходит из за резкого снижения коэффициента наполнения цилиндров. Вывод один — мотор сильно зажат карбюратором! Подобный расчет для карбюратора К-135: площадь диффузоров 1-ой и 2-ой камер карбюратора К-135, у него диаметр диффузоров (27х27мм): 1 — 3,14*((2,4/2)^2)= 5,72265 кв.см 2 — 3,14*((2,4/2)^2)= 5,72265 кв.см соответственно, в сумме – 11,4453 кв.см. (что на 21% больше штатного К-151С )

Технические характеристики в цифрах

Основные параметры двигателя (на примере модели ЗМЗ-4022-10):

рабочий объем цилиндров – 2445 см³;
мощность – 100 л. с. при частоте вращения вала 4200 об/мин;
крутящий момент – не выше 182 Н*м в диапазоне от 1800 до 2200 об/мин;
диаметр цилиндра и ход поршня – 92х92 мм;
геометрическая степень сжатия – 8,2 единицы;
соответствие экологическим нормативам – не выше Евро-0;
удельный часовой расход бензина – не менее 215 г/л. с.

За годы производства Заволжский моторный завод отгружал потребителям несколько десятков модификаций, которые могли работать на бензине сортов А-76(80) или АИ-93(А-92).

Изменение степени сжатия достигалось путем подрезки нижней плоскости головки и сокращения объема камер сгорания. Масса мотора находилась в диапазоне 181-184 кг (вес зависел от навесного оборудования и типа головки блока).

Модификация под бензин А-76 создавалась для автомобилей Волга, поставлявшихся в таксопарки, а также использовалась на коммерческих машинах УАЗ, РАФ и ЕрАЗ.

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Исторические сведения

Первый вариант мотора создал для ГАЗ-21 Волга конструктор Г. В. Эвартом, но из-за массы замечаний проект был переработан. Впоследствии агрегат модернизировали до стандарта ЗМЗ-24Д, а индекс 402 впервые появился в начале 80-х гг.

Сборка двигателей продолжалась до октября 2021 г., стабильный спрос со стороны потребителей оставался несмотря на появление нового поколения ЗМЗ-406 с инжектором.

Причиной популярности стала простая конструкция и возможность ремонта в полевых условиях.

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

Конструкция К-126Г включает следующие системы:

холодного запуска;
холостого хода;
дозировки.

Также в нём имеются такие узлы и механизмы:

поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
экономайзер (клапан, распылитель, механизм привода);
ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

Ускорительный насос.
Главный воздушный жиклёр вторичной камеры.
Малый диффузор вторичной камеры.
Балансировочный канал.
Распылитель экономайзера.
Воздушная заслонка.
Распылитель ускорительного насоса.
Нагнетательный (выпускной) клапан.
Кулисный механизм воздушной заслонки.
Воздушный жиклёр холостого хода.
Малый диффузор первичной камеры.
Главный воздушный жиклёр первичной камеры.
Топливный клапан.
Топливный фильтр.
Поплавок.
Смотровое окно.
Сливная пробка.
Главный топливный жиклёр первичной камеры.
Эмульсионная трубка первичной камеры.
Рычаг привода дроссельных заслонок.
Дроссельная заслонка первичной камеры.
Переходное отверстие холостого хода.
Винт регулировки качества смеси.
Топливный жиклёр холостого хода.
Дроссельная заслонка вторичной камеры.
Большой диффузор.
Эмульсионная трубка вторичной камеры.
Главный топливный жиклёр вторичной камеры.
Обратный (впускной) клапан.

Регламент обслуживания

Основные требования по обслуживанию мотора:

Замену фильтра и масла в двигателе проводить не более чем через 10 тыс. км пробега или ежегодно. Вместимость системы составляет 6 л, но при сливе в моторе остается около 200 мл смазки. Рекомендуется использовать минеральные или полусинтетические материалы вязкостью от 5W-30 до 15W-40. Заливать смазки на синтетической основе или с повышенной текучестью не следует из-за риска подтекания через сальники.
Регулировку клапанного механизма осуществлять через каждые 15 тыс. км. Зазоры выдерживать в соответствии с инструкцией по эксплуатации (зависят от назначения клапана и номера цилиндра).
Настройку карбюратора производить при обнаружении повышенного расхода топлива или сложностях при запуске. Ресурс свечей составляет около 40 тыс. км, следует контролировать состояние проводов и крышки распределителя через 2-3 месяца эксплуатации.

Признаки неисправности карбюратора

Как и любое другое механическое устройство, карбюратор не может безотказно работать постоянно. Причинами тому могут быть:

засорение жиклёров и каналов;
износ прокладок или уплотнителей;
нарушение регулировок систем и механизмов.

К симптомам того, что карбюратор работает в аварийном режиме, можно отнести:

неустойчивый холостой ход (плавающие обороты);
невозможность запуска или усложнённый пуск силового агрегата;
снижение мощности мотора;
рывки при старте с места, а также провалы при разгоне;
увеличение расхода горючего;
детонация.

Естественно, приведённые признаки могут указывать и на другие неполадки в топливной системе или системе зажигания, однако промывка, чистка и регулировка карбюратора ему никоим образом не повредят.

Как определить возможную неисправность

Для определения возможной неисправности карбюратора воспользуйтесь таблицей.

Таблица: основные неисправности карбюратора К-126Г

Признаки	Возможные неисправности
Силовой агрегат не запускается вообще. Наблюдается течь бензина из-под прокладки поплавковой камеры.	Не отрегулирована система пуска двигателя. Карбюратор переливает топливо вследствие нарушения регулировки механизма поплавка (слишком высокий уровень).
Мотор запускается после нескольких попыток, периодически глохнет.	Засорён фильтр карбюратора. Не отрегулировано качество смеси.
Двигатель стреляет или «чихает» в карбюратор.	Нарушена регулировка механизма поплавка (слишком низкий уровень). Неправильно отрегулировано качество топливной смеси (обеднённая смесь).
Силовой агрегат работает нестабильно только на холостом ходу, обороты при этом «плавают».	Засорён топливный жиклёр системы холостого хода. Нарушена регулировка качества смеси (обеднённая смесь).
Наблюдается снижение мощностных качеств силовой установки. Имеет место детонация при нагрузке.	Забиты топливные жиклёры. Нарушения в работе ускорительного насоса. Слишком бедная топливная смесь.
Наблюдаются рывки при старте, провалы при нажатии на педаль газа.	Неисправен ускорительный насос. Засорён сетчатый фильтр карбюратора. Не отрегулировано качество горючей смеси (слишком бедная).
Увеличенный расход топлива.	Неправильно отрегулирован уровень горючего в камере поплавка (слишком высокий). Нарушена регулировка системы холодного запуска (воздушная заслонка открывается не полностью). Засорены воздушные жиклёры. Неправильно отрегулировано количество поступающего топлива.

Конструкция и устройство 3M3-402

Семейство моторов ЗМЗ-402 построено на базе унифицированного 4-цилиндрового рядного блока. Двигатель оснащен системой принудительного жидкостного охлаждения, в контуре предусмотрен термостат.

Для подготовки топливной смеси использован карбюратор с падающим потоком, инжекторные модификации не вышли из стадии опытных образцов.

В 80-е гг. для машин ГАЗ-3102 собирали 105-сильную версию с форкамерно-факельным зажиганием. Моторы отличались головкой блока с дополнительным клапаном и форкамерой и имели сниженный расход топлива.

Мотор 3M3-402.

Блок цилиндров

Блок изготовлен по технологии литья (под давлением или в кокиль) из алюминиевого сплава с высокой механической прочностью.

Деталь пропитана специальным термоустойчивым материалом, заполняющим поры и обеспечивающим герметичность.

Применены чугунные сменные гильзы, метод крепления деталей зависит от способа литья блока. Рубашка охлаждения открытого типа, для фиксации головки в верхней части отливки предусмотрены бобышки.

Головка блока цилиндров

Алюминиевая 8-клапанная головка является общей для всех цилиндров и имеет полусферические камеры сгорания. Отливка проходит цикл термической обработки для повышения прочности.

Седла клапанов изготовлены из специального чугуна, направляющие выполнены из металлокерамического композитного материала. Головка крепится к блоку на шпильках, между деталями расположена прокладка толщиной 1,5 мм (в зажатом состоянии).

Алюминиевая головка блока цилиндров.

Кривошипно-шатунный механизм

Стальной коленчатый вал имеет 5 опор, крышки подшипников выполнены из чугуна и обрабатываются совместно с блоком. Алюминиевые поршни с плоским днищем имеют прямоугольные канавки для 2 компрессионных и 1 маслосъемного кольца.

На концах коленчатого вала установлены шестерня привода газораспределительного механизма и маховик, обеспечивающий равномерную работу мотора.

Система смазки двигателя

Двигатель имеет принудительную систему смазки с шестеренным насосом, имеющим привод от коленчатого вала. Запас масла находится в поддоне, в контуре предусмотрен фильтр для отделения грязи и продуктов износа.

Имеется датчик давления, подсоединенный к стрелочному индикатору в комбинации приборов.

При падении напора ниже допустимого предела включается контрольная лампа красного цвета, расположенная в приборной панели. Предусмотрен сотовый радиатор с краном для принудительного отключения, обеспечивающий охлаждение масла.

Система зажигания

Мотор оборудован электронным зажиганием с коммутатором и катушкой, питание подается от аккумуляторной батареи. Порядок работы цилиндров 1-2-4-3, свечи ввернуты в головку блока. На боковине картера находится распределитель с вакуумным корректором угла опережения, имеющий привод от коленчатого вала.

Двухконтурное зажигание ЗМЗ 402.

Источник статьи: http://nedvizimost-krasnodara.ru/brendy/126-karbyurator-na-402-dvigatel.html

замена карбюратора на к 126 г(м)

Сам карбюратор допиленый до работы на 402 двигателе, хозяин им доволен, снят он с двигателя по причине смерти последнего, так что должно работать. На карб уже впилен штуцер отбора вакуума к трамблеру, а так же врезаны штуцера под газ (по словам хозяина)

эти выводы наспех заглушил куском топливного шланга, в который ввернут болт :Р

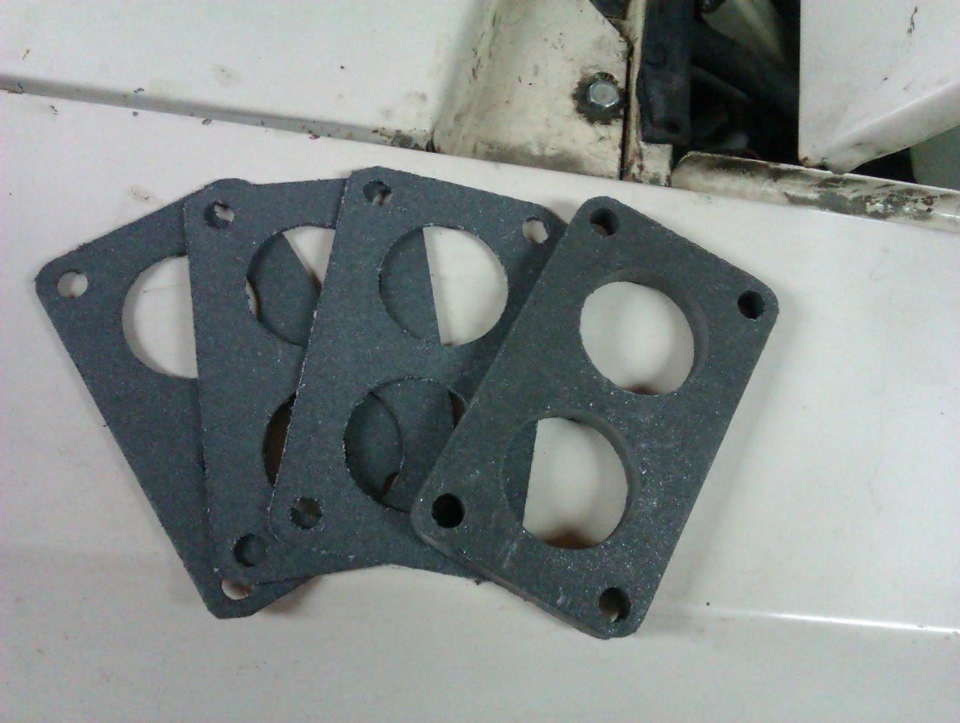

для того чтобы карбюратор все же влез пришлось делать бутерброд из 2х толстых и трех тонких прокладок. Да можно было ввернуть короткие шпильки, но на это у меня есть оправдание, но о нем ниже.

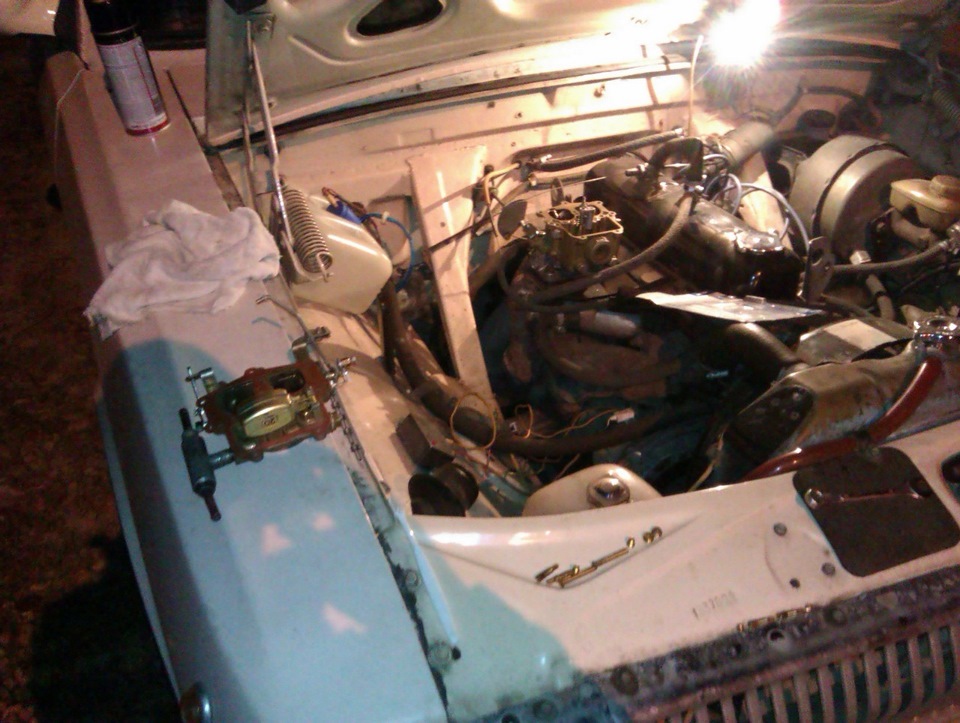

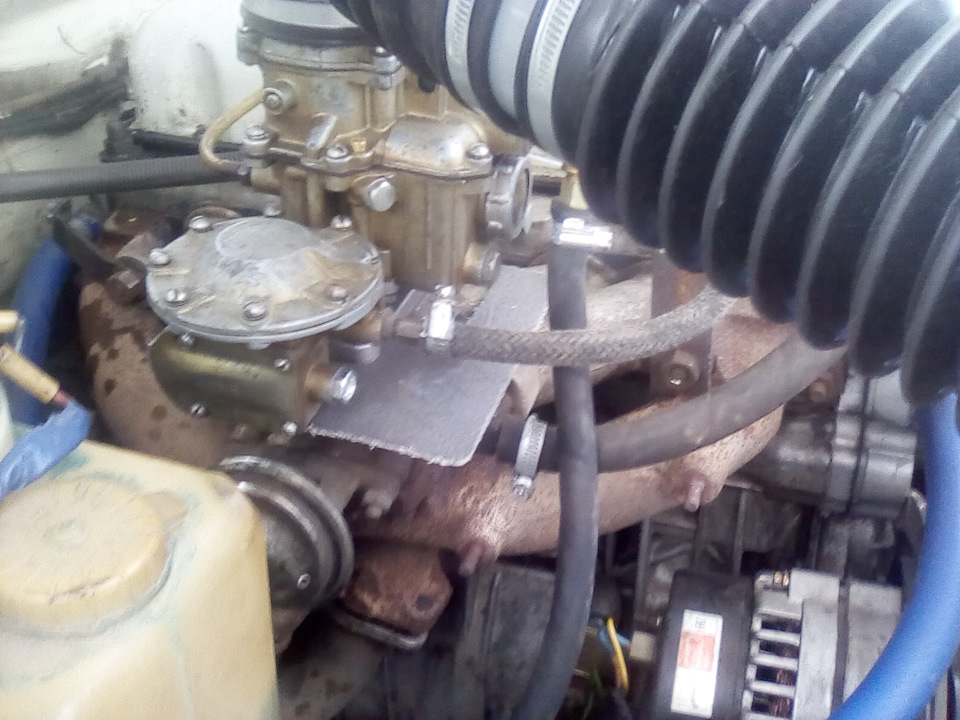

прикрутил карб.
кстати гайка которая задняя правая (по ходу машины) заворачивается просто ужасно сложно, пришлось гнуть ключ, жаль гдето потерял маленький ключик на 10 — 13, куча гаек им была отвернута в труднодоступных местах)

но да, карб же стоял на газели, и переделан под тросик, а у меня же тяги. тут было 2 мысли — первая — найти лапку под тягу и вернуть назад на карб. Вторая — переделать все под трос, ибо тяга как то напрягает нечеткостью работы (хотя нафиг оно нужно…). Но лапку я не нашел (даже ремкомплект на карб еле нашел. Для тольяттинцев на правах рекламы — в пласте он стоит 90рублей, в вехе такой же только хуже — 300).

в итоге был найден третий путь!
между болтом на тяге и болтом что держит тросик была сделана из железного конструктора (! великая вещь, величайшее изобретение советских игрушкостроителей: полезен не только детям, но и взрослым, используя его а так же некоторые другие изделия можно собрать автомобиль 🙂 ) соединительная скоба. мера конечно временная, но нет ничего более постоянного, чем временное…

с другой стороны карба образовалась вот такая вот фигня из заглушеных шлангов…

с карбом все работает, только даже так чувствуется что карб богатит. Почитав уазбуку, понял что это изза отсутсвия вентиляции малой ветви картера (ну или изза того что карб не отрегулирован и забит грязью)

Так вот собственно зачем нужна прокладка! в нее можно врезать штуцер, в который можно воткнуть отсос картерных газов. Только вот врезать медную трубку (кстати какойто тормозной шланг с газели) в паронитовую прокладку… как бы оно все не рассыпалось, но это завтра…

Источник статьи: http://www.drive2.ru/l/288230376152384961/

Установка карбюратора к 126 на змз 402

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов

Ни один другой отечественный движок не породил такого количества дремучих предрассудков, упорно передаваемых из поколения в поколение, как старый добрый двигатель ЗМЗ 402 . Все бы ничего, но слепая вера во все эти измышления перекрывает рукастому волговоду дорогу к ряду несложных, но эффективных усовершенствований, способных превратить старичка во вполне пригодный для современной динамичной езды агрегат. Стоит этим заниматься или нет — отдельный вопрос, но возможность, я считаю, как минимум должна быть. Поэтому приступим к поискам истины.

1. ЗМЗ-402 древнее мамонтовых экскрементов, ведет родословную от Доджа 30-х годов!

5. Единственный реальный способ взбодрить 402-й — внедрить в него 100мм поршневую, превратив в 410-й.

6. Хороший способ повысить мощность 402-го — убрать ступеньки на стыке ГБЦ с коллектором и отполировать каналы до зеркала.

7. ЗМЗ-402 не в меру прожорлив.

8. Если из 402-го не течет масло, значит оно кончилось.

9. В 402-й нельзя лить синтетику, набивка ее не держит.

10. После капиталки 402-й живет не больше 50 тыс.км.

11. Если головку фрезернуть до высоты меньше 94мм ездить можно будет только на 98 бензине.

12. Для перевода 4021 2401 на АИ-92 обязательно нужно фрезеровать голову, иначе прогорят клапана.

13. Наилучший способ улучшить топливную экономичность — поставить карбюратор от Жигулей.

14. Движок с «современным» к-151с мощнее и экономичнее чем с устаревшим к-126гм.

15. После замены стакана маслофильтра на переходник нельзя использовать жигулевские фильтры, можно ставить только от ЗМЗ-406.

16. Большинство иномарочных радиаторов не подходят для ЗМЗ-402 из за меньшего диаметра выводов: не хватит пропускной способности.

17. Маслорадиатор 402-му не нужен. Или нужен?

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

электронный блок управления;
две сдвоенные катушки;
высоковольтные провода с наконечниками;
датчики положения коленчатого и распределительного валов;
свечи зажигания;
температурный датчик охлаждающей жидкости;
проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

бензобак;
топливопроводы, включая шланги подачи и «обратку»;
топливные фильтры тонкой/грубой очистки;
механический бензонасос;
воздушный фильтр корпусом;
карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Другие карбюраторы которые можно поставить на газель

Отвечая на вопрос: какой карбюратор лучше поставить на газель с карбюраторным двигателем 406-ой модели, можно сказать, что устойчивая, надежная, длительная эксплуатация выше упомянутого двигателя возможна также при комплектации этих машин карбюраторами моделей вебер, озон, К-131.

Однако их установка предполагает незначительное переоборудование электронных систем и управляющих блоков. В заводских условиях, комплектация газелей указанными карбюраторами не производится.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

Уровень топлива в карбюраторе К126

берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;

на стержень насаживаем кусок прозрачной трубки от стеклоомывателя;

отворачиваем одну из пробок на основном корпусе карбюратора, предварительно подставив под него баночку, чтобы не разлить бензин;

вместо заводской пробки устанавливаем самодельную конструкцию, при этом, подняв трубку кверху, накачиваем вручную бензонасосом бензин в камеру;

теперь в прозрачной трубочке появилось топливо, и какой его уровень в поплавковой камере, можно увидеть наглядно.

Регулировка карбюратора К151Д

Как и КУ других типов («Озон», «Солекс» и т. д.), карбюратор К151Д можно регулировать и настраивать, основные настройки – это:

«Сто пятьдесят первый» напоминает модель К126, и как бы является усовершенствованным вариантом, хотя имеет более сложную конструкцию, считается более «капризным» в настройке. Но отрегулировать, например, холостой ход, здесь не так уж и сложно, к тому же минимальные обороты на Газели можно выставить с помощью тахометра.

Самая основная из доступных настроек К151 – регулировка ХХ, она выполняется на прогретом двигателе, при этом все остальные элементы топливной системы, электросхемы зажигания и сам двигатель должны быть исправны. Регулируем ХХ так:

запускаем мотор на холостом ходу, отворачиваем большой винт количества (с пружиной), также откручиваем и винт качества, этим самым выставляем обороты по максимуму;

попеременно заворачиваем оба винта, сбавляя обороты, до тех пор, пока движок не начнет работать с перебоями;

«количеством» чуть добавляем ХХ, затем «качеством» выравниваем ДВС, но этот винтик лучше стараться откручивать как можно меньше, он влияет на расход бензина;

винтом количества снижаем обороты до нормы, то есть, примерно до 700-750 об/мин (смотрим по тахометру).

После настройки холостого хода обычно автомобиль проверяется в действии, при необходимости регулировка производится повторно.

Устройство карбюратора К126, регулировка и ремонт

Вы ознакомитесь с устройством карбюратора К126, узнаете о том как проводится его регулировка, найдете информацию о принципе действия карбюратора.

Времена карбюратора к126 начались в 1960 годах. Карбюраторы к126 устанавливались на отечественные легковые и легкие грузовые автомобили. Карбюратор к126 до сих пор используются на просторах бывшего Советского Союза и его по сей день легко можно купить в магазинах автомобильных запчастей.

Карбюратор к 126 имеет много модификаций, ниже приведу информацию, которую удалось найти:

Отличаются верхними, частями, подошвами, диффузорами, тарировками и т.д.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;

откручиваем четыре гайки крепления самого узла;

корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.

УАЗ 3151 тентованый козлик › Бортжурнал › замена карбюратора на к 126 г(м)

Неделю назад все же купил у одного человека поюзаный карбюратор к 126 г(м) и еще кучку хлама: трамблер, комутаторы и пара уазовских камер. но в итоге работа, в выходные я провалялся отравленный непонятной едой, до гаража добрался только сегодня.
Сам карбюратор допиленый до работы на 402 двигателе, хозяин им доволен, снят он с двигателя по причине смерти последнего, так что должно работать. На карб уже впилен штуцер отбора вакуума к трамблеру, а так же врезаны штуцера под газ (по словам хозяина)

прикрутил карб. кстати гайка которая задняя правая (по ходу машины) заворачивается просто ужасно сложно, пришлось гнуть ключ, жаль гдето потерял маленький ключик на 10 — 13, куча гаек им была отвернута в труднодоступных местах)

в итоге был найден третий путь! между болтом на тяге и болтом что держит тросик была сделана из железного конструктора (! великая вещь, величайшее изобретение советских игрушкостроителей: полезен не только детям, но и взрослым, используя его а так же некоторые другие изделия можно собрать автомобиль

Источник статьи: http://tuning-mg.ru/marki/126-karbyurator-na-402-dvigatel.html

Какой карбюратор поставить на газель с 402 двигателем

Карбюратор модели К-151 устанавливался на автомобили Газель 2705, ГАЗ 3102, 3110 с силовыми установками ЗМЗ 402. Устройство состоит из элементов, отвечающих за попадание горючей смеси к цилиндрам. Модель карбюратора К 151 применяется как штатное устройство, существуют разновидности 151 «С» и «Д», отличающиеся некоторыми параметрами. Перед тем, как понять, какой карбюратор лучше поставить на уаз с 402 двигателем, необходимо изучить параметры, устройство агрегата.

Устройство карбюратора к-151

Карбюратор на газели с 402 двигатель состоит из трех основных разбираемых конструкций. Соединение происходит с использованием винтов и прокладок, данное конструктивное решение позволяет производить техническое обслуживание с большей скоростью. Верхняя крышка карбюратора газель с змз 402 двигателем состоит из разделенного несколькими частями воздушного патрубка и его каналов. Воздушная заслонка располагается возле первичной секции канала.

Схема карбюратора к 151: 1 – крышка; 2 – поплавок; 3 – воздушный жиклер переходной системы второй камеры; 4 – топливный жиклер переходной системы второй камеры; 5 – резьбовой винт-держатель распылителя эконостата; 6 – главный воздушный жиклер второй камеры; 7 – распылитель эконостата; 8 – эмульсионная трубка главной дозирующей системы второй камеры; 9 – малый диффузор первой камеры с распылителем; 10 – нагнетательный клапан; 11* – распылители ускорительного насоса; 12 – воздушная заслонка; 13 – малый диффузор второй камеры с распылителем; 14 – главный воздушный жиклер первой камеры; 15 – эмульсионная трубка главной дозирующей системы первой камеры; 16 – блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17 – эмульсионный жиклер системы холостого хода; 18 – воздушный жиклер холостого хода; 19 – регулировочная игла на жиклере дренажного канала ускорительного насоса; 20 – ограничитель хода шарикового клапана ускорительного насоса; 21 – корпус карбюратора; 22 – перепускной (дренажный) жиклер ускорительного насоса; 23 – шарик клапана ускорительного насоса; 24 – пружина диафрагмы ускорительного насоса; 25 – диафрагма ускорительного насоса; 26 – крышка диафрагмы ускорительного насоса; 27 – рычаг привода ускорительного насоса; 28 – главный топливный жиклер первой камеры; 29 – штуцер клапана ЭПХХ; 30 – диафрагма клапана ЭПХХ; 31 – запорный клапан ЭПХХ; 32 – пластмассовый ограничитель поворота винта качества; 33 – винт регулировки состава смеси (винт качества) на холостом ходу; 34 – разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 – корпус экономайзера принудительного холостого хода (узел холостого хода); 36 – седло клапана системы холостого хода; 37 – винт регулировки частоты вращения коленчатого вала на холостом ходу; 38 – прокладка; 39 – дополнительный винт регулировки состава смеси на главной топливоподающей ветви холостого хода (только на ранних модификациях карбюраторов); 40 – переходное щелевое отверстие системы холостого хода; 41 – дроссельная заслонка первой камеры; 42 – кулачок привода рычага ускорительного насоса; 43 – ролик рычага ускорительного насоса; 44 – входное окно воздушного канала системы холостого хода; 45 – дроссельная заслонка второй камеры; 46 – термоизоляционная наборная прокладка корпуса карбюратора; 47 – корпус дроссельных заслонок; 48 – штуцер отбора разрежения к электромагнитному клапану управления ЭПХХ; 49 – штуцер отбора разрежения к вакуумному регулятору опережения зажигания; 50 – главный топливный жиклер второй камеры; 51 – штуцер отбора разрежения к клапану рециркуляции отработавших газов; 52 – силовая цепь блока управления ЭПХХ; 53 – цепь микропереключателя системы ЭПХХ; 54 – фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 – электромагнитный клапан системы ЭПХХ; 56 – болт штуцера; 57 – топливный фильтр; 58 – топливоподводящий штуцер; 59 – пробка на стенке поплавковой камеры; 60 – запорный клапан поплавкового механизма; 61 – серьга запорной иглы; 62 – язычок поплавка.

Средняя часть карбюратора 151 на 402 двигателе состоит из поплавковой камеры, смесительных камер. Основные функции камеры состоят в контроле уровня горючей смеси для равномерной, своевременной подачи к цилиндрам. В смесительных камерах происходит соединение бензина с воздухом, необходимыми пропорциями для стабильной, равномерной работы силовой установки.

Нижняя часть карба состоит из заслонок дросселя, эмульсионных трубок смесительной камеры. Основными задачами системы состоит подача воздуха к агрегату для последующей смеси. Состояние и уровень регулируется педалью газа.

Устройство карбюратора волги с мотором 402 содержит две камеры, дроссельные заслонки, которые переходят к режиму работы последовательно. При начале подачи бензина установлен механизм с сеткой, которая защищает механизмы от попадания мусора. Агрегат оснащен топливопроводом обратного типа, которое сбрасывает излишки бензина в топливный бак, эта система позволяет избежать избыточного давления.

Холостой ход, главная дозирующая установка

В состав системы ХХ, отвечающей за стабильную работу мотора уаз без нагрузки, входит обводной канал. Количество бензина, обороты регулируются винтами топливно воздушной смеси, к ней же относятся пара жиклеров, клапан экономайзера. Регулировка производится стандартным путем, возможна без снятия элементов с машины.

Главная дозирующая установка расположена при средней части, комплектуемый при автомобиле волга 3110 двигатель 402 карбюратор отвечает за подачу горючей смеси правильными пропорциями. Состоит узел из пары жиклеров, воздушных и топливных, которые подают горючку к заслонкам. С механизмом связана переходная система, обеспечивающая плавный переход открытия дросселя второй камеры, для более комфортабельной езды.

Пуск непрогретого силового агрегата

На холодную заводится ДВС отдельной системой, порядок которой полуавтоматический, работает по принципу перемещения рычагов пневмо корректором, помогает настроить обороты, чтобы избежать хлопков. Регулировка уровня подачи топлива, закрытия заслонки производится перемещением рычага подсоса. Вытягивание ручки подсоса сопровождается кратковременным нажатием педали газа.

Пневмокорректор работает к моменту запуска, мотор перекрывает воздушную заслонку воздействием рычагами. Корректируется уровень заслонки на необходимый угол, что поддерживает прогревочные обороты нужным уровнем.

Принудительное отключение подачи горючего

Экономайзер отвечает за отключение подачи горючего в цилиндры при моментах отсутствия необходимости в бензине. К примеру, когда автомобиль движется по склону при включенной передаче, происходит торможение двигателем, при таких ситуациях горючая смесь в цилиндрах не уместно. Техническая конструкция действует на количество выбрасываемых газов, расход бензина.

Работа производится следующим образом:

Обороты ДВС контролируются оптическим датчиком, которым комплектуется трамблер, если их порядок составляет не более 1400 оборотов в минуту, происходит дальнейшие действия клапанов;
Электромагнитный клапан не получает напряжения, бензин не подается к цилиндрам;
Перекрывается воздушная подача механизмом ХХ.

Также карбюратор на газель с 402 двигателем предусматривает эконостат, который подает порцию топлива при максимальных оборотах в цилиндры, что позволяет значительно улучшить динамику автомобиля. Насос – ускоритель представляет по функционалу те же функции, но работает при всех режимах. При резком нажатии педалью газа, подается порция горючего в эмульсионные каналы, для плавного, комфортного ускорения.

Какой карбюратор лучше подойдет на 402 двигатель

Владельцы Газелей, автомобилей Волга с мотором 402 модели думают о смене устройства по нескольким причинам:

Повышенный расход топлива при режиме «трасса», не говоря уже о городском. Вопрос актуален для тех, кто работает на автомобиле, значительно хочет настроить, снизить расход.
Покупка поддержанного автомобиля может принести немало сюрпризов, в том числе и плачевный карбюратор на газель 402 двигатель. В процессе эксплуатации выходят из строя механизмы пружинок, засоряются каналы, появляется нагар.

Множество отзывов владельцев указывают, что определенные модели ДААЗ от ВАЗ 2107 подходят к Газели, но при полной загрузке автомобиль теряет свои динамические характеристики. Какой карбюратор лучше на 402 двигатель возможно узнать из советов бывалых автолюбителей. В процессе замены актуален вопрос экономии, но она не достигается из-за того, что агрегаты не рассчитаны на больший объем силовой установки.

Карбюратор модели К-151 рассчитывается на двигатель 402 модельного ряда. Настройки и регулировки полностью соответствуют объему, позволяют настроить, экономить бензин при умеренной езде, реализовывать заявленные характеристики силового агрегата. Отрегулировать автомобильный движок блока с карбом ДААЗ от ВАЗ, который поставляет бензин, не самый экономичный способ.

Модификация системы подачи горючей смеси в цилиндры с маркировкой К-151С получила немало положительных отзывов. Необходимо изучить конструктивные особенности, прежде чем делать вывод, какой карбюратор лучше поставить на уаз с 402 двигателем. Основными достоинствами является повышенная плавность хода при нажатии на педаль акселератора, эффективность работы холодного запуска. Воздушная заслонка перекрывается без операций с педалью, работает полностью в автоматическом режиме. Скорость разгона авто меняется в лучшую сторону, за счёт конструктивных изменений подачи горючей смеси.

Некоторые владельцы машин с агрегатами ЗМЗ 402 посматривают в сторону замены на карбюратор solex. Замена штатного устройства покупным нецелесообразно, т.к. вложения финансов будут немалыми, а эффект будет окупаться продолжительное время.

Основные положительные стороны замены на карбюратор Солекс 402 двигатель:

Игла запорная не оснащается резинкой, это способствует отсутствию в потребности технического обслуживания элемента;
Лучшая настройка для приготовления воздушно – топливной смеси, позволяет эксплуатировать агрегат солекс при всех оборотах.

Карбюратор солекс на уаз 402 двигатель имеет следующие недостатки:

Повышенная чувствительность к качеству горючки на заправках. Узкие каналы не терпят смол и других отложений, стабильная работа сразу прекращается, карбюратор 151 на 402 двигатель требует профилактики. При эксплуатации механизма с такой системой подачи необходимо тщательно следить за фильтрами грубой и тонкой очистки.
Произведенные мастером или своими руками настройки качества и количества топливной смеси являются посредственными, через некоторое время стоит опять производить регулировку.
Отсутствие системы эконостата, автономного запуска холодного мотора, понижают спрос данной модели.

Преимущества и недостатки модели К-151

Совместимость этой модели двигателя с другими карбюраторами

По конструктивным особенностям, сфере применения карбюраторные устройства не сильно отличаются. По мнению некоторых автолюбителей к Газелям и Волгам устанавливаются практически все типы карбов, чтобы определится, какой карбюратор поставить на 402 двигатель, необходимо знать перечень подходящих по конструкции. Не исключением становятся модели ДААЗ от 2107 модели ВАЗ, а также некоторые модификации с автомобилей АЗЛК, ЗМЗ.

Важно отметить, что повысить экономичность бензина можно, однако это потребует не малые финансовые, временные затраты. Установка менее мощной модификации не позволит реализовать всю мощность мотора, а расход может остаться при прежнем уровне.

Источник статьи: http://prokarbyrator.ru/zamena-karbyuratora/kakoj-karbyurator-postavit-na-gazel-s-402-dvigatelem.html

126 карбюратор на 402 двигатель газель

Сообщение Mortis » Вт июн 26, 2012 15:23 pm

Статья для тех, кто уже знаком с основными принципами карбюрации.

У многих чешутся руки воткнуть на движок что-нибудь этакое, дабы получить улучшение каких-нибудь характеристик. В принципе желание похвальное т.к. родные карбюраторы, похоже, проектировали тайно внедренные не завод диверсанты. Но мало кто знает что именно нужно втыкать и почему, поэтому нередки попытки поставить, например, на 2.5-литровый движок карбюратор от 1.6-литрового — со всеми вытекающими. Здесь я буду собирать список моделей, установив которые на ЗМЗ-402 можно реально получить выигрыш в мощности или же экономичности — а может и по обоим параметрам. Большинство из них достать будет крайне проблематично т.к. карбюраторная эра в Европе закончилась более двадцати лет назад, но мало ли кому что попадется. Если искать целенаправленно, то за месяц-другой вдумчивого мониторинга avito.ru и других подобных ресурсов, думаю, вполне реально выудить себе пару-тройку интересных моделей.

Для начала лирическое отступление: каким вообще требованиям должен соответствовать прибор для нашего движка? Основной параметр — диаметры больших диффузоров: именно они, являясь самым узким местом в карбюраторе, определяют сколько воздуха движок сможет всосать за такт и тянут за собой все остальные калибровки. Если диффузоры будут слишком узкими, то создадут слишком большое сопротивление на пути потока, что не сможет не отразиться на наполнении цилиндров на высоких оборотах. Хотя на низах движок будет тащить как трактор. Если слишком широкими, то мотор, наоборот, потеряет тягу на низах, вплоть до появления провалов. Надо отметить что нам в основном придется сталкиваться с первым случаем: слишком узкими дифы бывают без всяких дополнительных условий и это не лечится. В обратной же ситуации возможны варианты т.к. значение имеет не сам по себе диаметр, а величина и скорость появления разрежения у топливного жиклера. Каковые еще зависят от диаметра дросселя, конструкций малого диффузора и переходной системы, а также то того, какая это камера по счету. Плюс, в каких-то пределах, недостаток разрежения можно компенсировать увеличением топливного жиклера. Иными словами, вряд ли можно сказать, что БД такого-то диаметра для нас однозначно велик: возможны нюансы, зависящие от конструктивных особенностей конкретного карбюратора. Наконец, бензиновых движков с диаметром цилиндра сильно больше нашего в мире настолько мало (на память приходят только древние Land Cruiser), что вероятность нарваться на карб от такого практически равна нулю.

Так сколько вешать в граммах? Это опять же много отчего зависит. Для начала можно ввести точку отсчета в виде штатных пекаровских моделей с диффузорами 24мм в первой камере и 26мм во второй. Это однозначно мало, т.е. установка любого более свободного карба (в разумных пределах) приведет к росту мощности. Дальше начинаются нюансы: чем больше вакуум в коллекторе в момент начала открытия дроссельной заслонки, тем большего диаметра диффузор мы может «прососать» без негативных эффектов. Максимальное разрежение там имеет место на холостом ходу, поэтому преимущество будет иметь та камера, которая открывается первой. Вторая же через какое-то время открывается уже при частичном вакууме, что ограничивает максимальный диаметр диффузора и предъявляет дополнительные требования к диаметру дросселя (у «последовательных» моделей заслонка второй камеры обычно больше) и конструкции переходной системы.

Тем не менее в целях экономии топлива все «последовательные» карбы спроектированы строго наоборот: в первую камеру ставят маленький диффузор, а потом изворачиваются как могут со второй, чтобы нормально запустить ГДС с большим диффузором в частичном вакууме. К сожалению нельзя изворачиваться до бесконечности, поэтому «последовательные» модели обычно ограничены по суммарному сечению диффузоров [точнее чисто физически изворачиваться можно довольнго долго, но это сильно удорожает конструкцию карба, поэтому производители обычо предпочитают зажимать дифузор]. То есть не позволят нашему движку дышать полной грудью и одновременно хорошо тянуть на всех режимах.

«Синхронные» модели хорошо тянуть на всех режимах не пытаются (хотя таки нормально тянут на большинстве), зато вдохнуть движку позволяют от души. Обе камеры открываются при максимальном вакууме, что позволяет успешно «прососать» диффузоры бОльших диаметров.

Итого: для «последовательных» карбов, по всей видимости, оптимальной конфигурацией диффузоров будет 26мм + 28мм. Если меньше, будет ехать лучше чем в стоке, но хуже чем могло бы. Больше — возможны проблемы при открытии второй камеры (которые можно попробовать вылечить увеличением топливных жиклеров).

Для «синхронных» верхняя планка ограничена только здравым смыслом. Чисто геометрически пропускная способность впускного канала коллектора соответствует диффузорам 28мм + 28мм, дальнейшее увеличение уже не дает прироста мощности. Но само по себе оно возможно: на данный момент успешно, т.е. без артефактов в разгоне, обкатана конфигурация 31мм + 31мм (серьезно модифицированный к-135).

Какую схему выбрать? Последовательная, при указанных сечениях, дает ровный момент во всем диапазоне (это может быть важно джиповодам — по грязи внатяг лазить), экономична в городской тошниловке, но обрезает движок «сверху» и в целом ограничивает момент \ мощность. На мощностных режимах расход повышенный.

Синхронная дает более мощный приход в чуть более узком диапазоне, в целом смещенном «вверх» и с пиком в районе 3500. Также хороша тяга на холостых (система ХХ выходит в обе камеры), а вот от 1000 до 2000 может наблюдаться некоторая просадка момента (зависит от устройства переходной системы конкретного карба). Схема экономична на мощностных режимах (особенно заметно на Газелях), но серьезно проигрывает последовательной в пробках т.к. при подвижках переходная система тоже отрабатывает сразу в двух камерах.

Если у кого есть карбюратор из списка и есть возможность замерить резьбы на жиклерах — пишите мне в личку или в анкету, буду очень благодарен.

1. к-135 \ к-126Б
Самая хорошо исследованная альтернатива штатному карбюратору, жиклеры подходят от «легковых» 126-х, а главные и от 151-х. Штырит хорошо, но есть пара недостатков, делающий 135-й непригодным для серьезных (околоспортивных) покатушек: широкая поплавковая камера и подвешенный консольно поплавок. Из за этого карб переливает в правых поворотах и беднит в левых.

— На каких машинах использовался: ГАЗ-53, ГАЗ-66, ГАЗ-3307, ПАЗ.
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: 11мм \ 4.5мм
— Диаметр дросселей \ смесительных камер: 2 х 34мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да \ да

Резьбы жиклеров:

ГТЖ — M6 x 0.75
ГВЖ — M10 x 1.0
ТЖХХ — M6 x 0.75
ВЖХХ — M6 x 0.75

2. к-88 с любыми буквами и без оных \ к-90
к-90 отличается наличием ЭПХХ. Штырит еще лучше чем с к-135 по причине бОльших проходных сечений, при этом поплавок подвешен по центру и боковых перегрузок не боится. Минус в том что половина жиклеров ни с чем не совместима (вторая совместима с озонами и, возможно, с веберами), надо запаивать и сверлить.

— На каких машинах использовался: ЗИЛ-130, ЗИЛ-433110, ЛАЗ-695.
— Диаметр больших диффузоров: 2 х 29мм
— Диаметр малых диффузоров \ эмульсионных каналов: 8.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 х 36мм
— Принцип открытия: заслонки на одной оси, открываются в одной плоскости
— Требуется ли доработка \ замена жиклеров: да (по аналогии с к-135) \ да

— Резьбы жиклеров:

Европейские \ японские синхронные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Weber 38\38 DGAS (DGES)
Предпоследняя буква кодирует тип автоподсоса: Тосольный (А) или электрический (Е). Встречаются незаводские переделки на ручной. В отличие от отечественных синхронников, у буржуйских заслонки открываются навстречу друг другу, что выражается в более равномерном распределении смеси по трубам коллектора.

— На каких машинах использовался: Ford V6 2.8, 3.0 (Granada, Capri, etc.)
— Диаметр больших диффузоров: 2 х 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 4мм
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

ГТЖ: М5 х 0.75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

Еще несколько ремкомплектов, а также любая деталь карба по отдельности доступны через Экзист по этому списку номеров .

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 28мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 38мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

не нашел, что-то должно подходить из 35-го (прокладки можно подогнать)

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм (есть версия 2х25мм от Granada 2.3, такой ставить смысла нет)
— Диаметр малых диффузоров \ эмульсионных каналов: 10.5мм \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

Meat & Doria: S34G
Pimax: 22561
Ford original: 6124158 От какой именно модели этот комплект выяснить не удалось.

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров . Кроме жиклеров, т.к. тоже не написано что за карб: придти может любой из трех вариантов.

— На каких машинах использовался: разные форды V6
— Диаметр больших диффузоров: 2 х 26мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 2 x 35мм
— Принцип открытия: навстречу друг другу
— Требуется ли доработка \ замена жиклеров: неизвестно
— Резьбы жиклеров:

1. к-114
Карбюратор четырехкамерный, соответственно требует переходника 4 ->2 для установки на 402-й коллектор. От аэродинамических качеств этого переходника и будет зависеть полученная прибавка мощности. Как вариант — переварить коллектор как у Сингуринди в книге. Карб крайне труднодоставаемый и крайне недешевый, подходят ли от чего-нибудь еще жиклеры неизвестно, ремкомплекты в природе отсутствуют. В общем специально за ним гоняться смысла никакого, разве что нахаляву достанется.

— На каких машинах использовался: ГАЗ-14, ГАЗ-31013.
— Диаметр больших диффузоров: 4 х 25мм
— Диаметр малых диффузоров \ эмульсионных каналов: 9мм \ ?
— Диаметр дросселей \ смесительных камер: 4 x 33мм
— Требуется ли доработка \ замена жиклеров: да \ да (где искать жиклеры на данный момент никто не знает, поэтому меняют диффузоры, подгоняя разрежение)
— Резьбы жиклеров:

Европейские \ японские последовательные:
У «европейцев» присутствует некоторая путаница с брендами т.к. модели концерна Zenith-Stromberg-Solex-Pierburg можно обнаружить под любым из этих имен. Обращайте внимание на цифровой индекс, он не меняется. На фордовских карбюраторах часто вместо оригинального OEM-индекса проштампован внутренний фордовский, забейте его в Гугл чтобы узнать истинную сущность прибора.

1. Zenith 35\40 INAT
Эту модель использовали практически все немецкие производители, поэтому в одном корпусе можно встретить множество разных комбинаций диффузоров. На наших нижневальнках с достаточной долей вероятности будут работать все кроме самого затычного варианта от Peugeot 504 (22+28).

— Диаметр больших диффузоров:

MB 230, 250, 280 — 24+28
Opel 1.9, 2.3, 2.8 — 22+32\ 24+32 \ 26+32
BMW 2.5, 2.8, 3.0, 3,3 — 24+30

— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 35 + 40 \ 42мм
— Требуется ли доработка \ замена жиклеров: неизвестно

На этом сайте есть любая мыслимая информация.

2. Weber 32\36 DG*V \ DF*V
Та же история с буквами и подсосом, если буквы нет — подсос ручной. Сравнительно распространенный карб, практически любую информацию можно нарыть у некрофордоводов.

— На каких машинах использовался: разные форды , Fiat 131 1.8 & 2.0, какие-то Renault тех же лет с тем же объемом.
— Диаметр больших диффузоров: 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ 3.5мм + 3.5мм
— Диаметр дросселей \ смесительных камер: 32 + 36мм
— Требуется ли доработка \ замена жиклеров: да (рассверлить крепежные отверстия) \ нет
— Резьбы жиклеров:

ГТЖ: М5 х 0.75 (как у наших Озонов)
ГВЖ: М8 х 1.0
ТЖХХ
ВЖХХ

3. Weber 30\34 DFTH (DFTA)
Серия DFT имеет такой же консольно подвешенный поплавок, как на нашем к-135 — и те же проблемы при быстром прохождении поворотов.

— На каких машинах использовался: двухлитровые форды
— Диаметр больших диффузоров: 25 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 30 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Также доступны через экзист все детали карбюратора по отдельности по этому списку номеров .

— На каких машинах использовался: Peugeot 405 1.9, Citroen BX19 TZS
— Диаметр больших диффузоров: 25 + 27мм или 26 + 27мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

PSA original: 1417 N4
Pimax: PXS2551

Также доступны через Экзист некоторые детали карбюратора по отдельности по этому и этому спискам номеров.

6. Pierburg 34\34 2B2 . 2B7
Карбюраторы этой серии отличаются друг от друга в основном тарировками и количеством навесных систем, основа одна и та же. Версий с электрическими разъемами на корпусе (в частности 2BE) лучше избегать.

— На каких машинах использовался: Audi 80 \ 100, VW Jetta \ Passat \ LT, Volvo 740, BMW E21 \ E30.
— Диаметр больших диффузоров: 24 + 28мм или 28 + 30мм
— Диаметр малых диффузоров \ эмульсионных каналов: ? \ ?
— Диаметр дросселей \ смесительных камер: 32мм+34мм или 34 + 34мм
— Требуется ли доработка \ замена жиклеров: неизвестно

Ремкомплекты:
Универсальные, т.е. без жиклеров.

Источник статьи: http://gaz-24.com/forum/viewtopic.php?t=79174

Карбюратор к126и на ГАЗ-24 (ЗМЗ 24Д)

Такс, такс, такс, у меня новая находка после разбора гаража. Когда в скорости всё кидал в пакеты/коробки даже не обращал внимания на детали. Сейчас начал рассматривать что же я там накидал и нашёл вот такой карб.
На нем нет никаких вообще маркировок, нигде прям. Видать секретная советская разработка)) Сверив фотографии с интернетом, я пришёл к выводу, что это к126и с параллельным открытием двух заслонок. Если я ошибаюсь, поправьте меня, пожалуйста. Но по всем параметрам это вроде как он.

Я не мог оставить этот карб лежать в коробке, мне срочно нужно провести эксперимент по его установке в Волгу.
Для начала я его разобрал на части. Сразу скажу, этот карб прост как 5 копеек) Никаких кучи штуцеров и шлангов, все просто и понятно в отличии от того же к151д, который сейчас стоит у меня.
В процессе разбора карба я понял, что он весьма в хорошем состоянии. Грязь только снаружи. Внутрянка была вся чистая. Диффузоры у него, кстати, оба 27е. Что вроде как странно, ведь на оригинальном 126и они меньше (опять же поправьте меня, если ошибаюсь)
В общем, я его очистил, поменял прокладки и начал прикидывать что там по переделкам для установки в Волгу.

1. Это шпильки на коллектор.
Их надо устанавливать прям очень короткими. Сначала я установил карб на одни шпильки и с оранжевой проставкой. Но потом я понял, что карб этот очень высокий и с тем фильтром, который я хотел установить, капот не закроется. Поэтому в итоге я решил отказаться от проставки и взял вот такие совсем короткие шпильки.

2. Корпус фильтра на этот карб от 151го уже не подходит, надо что-то придумывать. И я решил сделать свой. Это отдельная тема, поэтому в следующей записи я расскажу как вышел из положения.

3. Крепление тяги газа у этого карба расположена в другом месте, поэтому её тоже нужно переделать под себя.

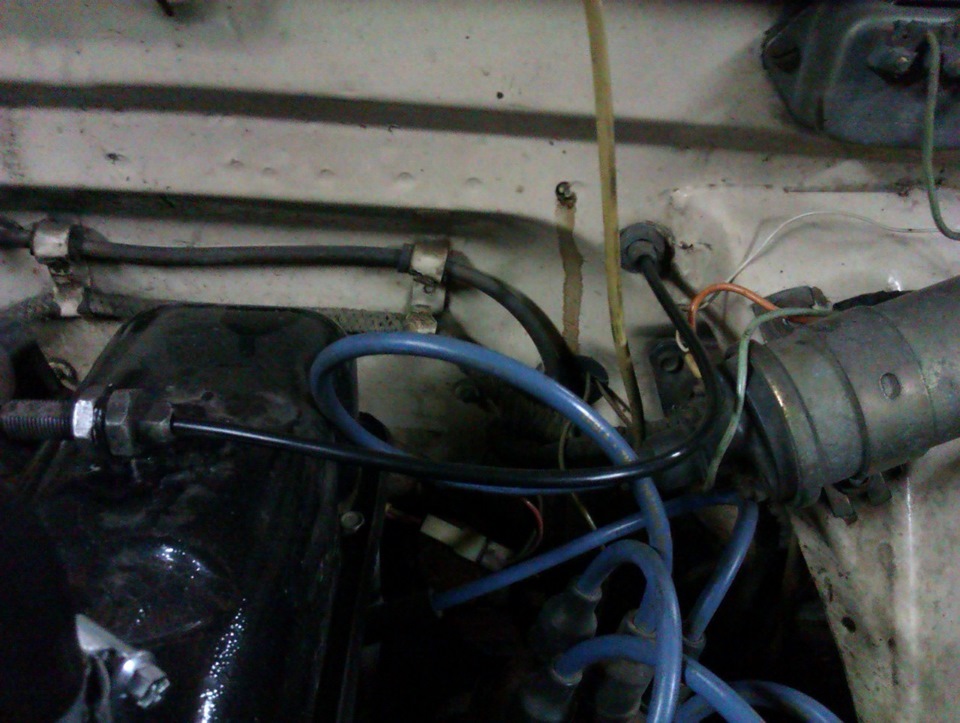

Я сделал это вот так. Сразу скажу, что это все весьма надёжно прикручено и ничего не люфтит и не отваливается.

Источник статьи: http://www.drive2.ru/l/594648599845977413/

Борьба с карбюратором К-126 ГМ и победа!

Мой К-126 ГМ меня порядком достал, и расходом и провалом и вообще непонятной работой и я решил его перебрать и с этих мыслей началась целая эпопея.

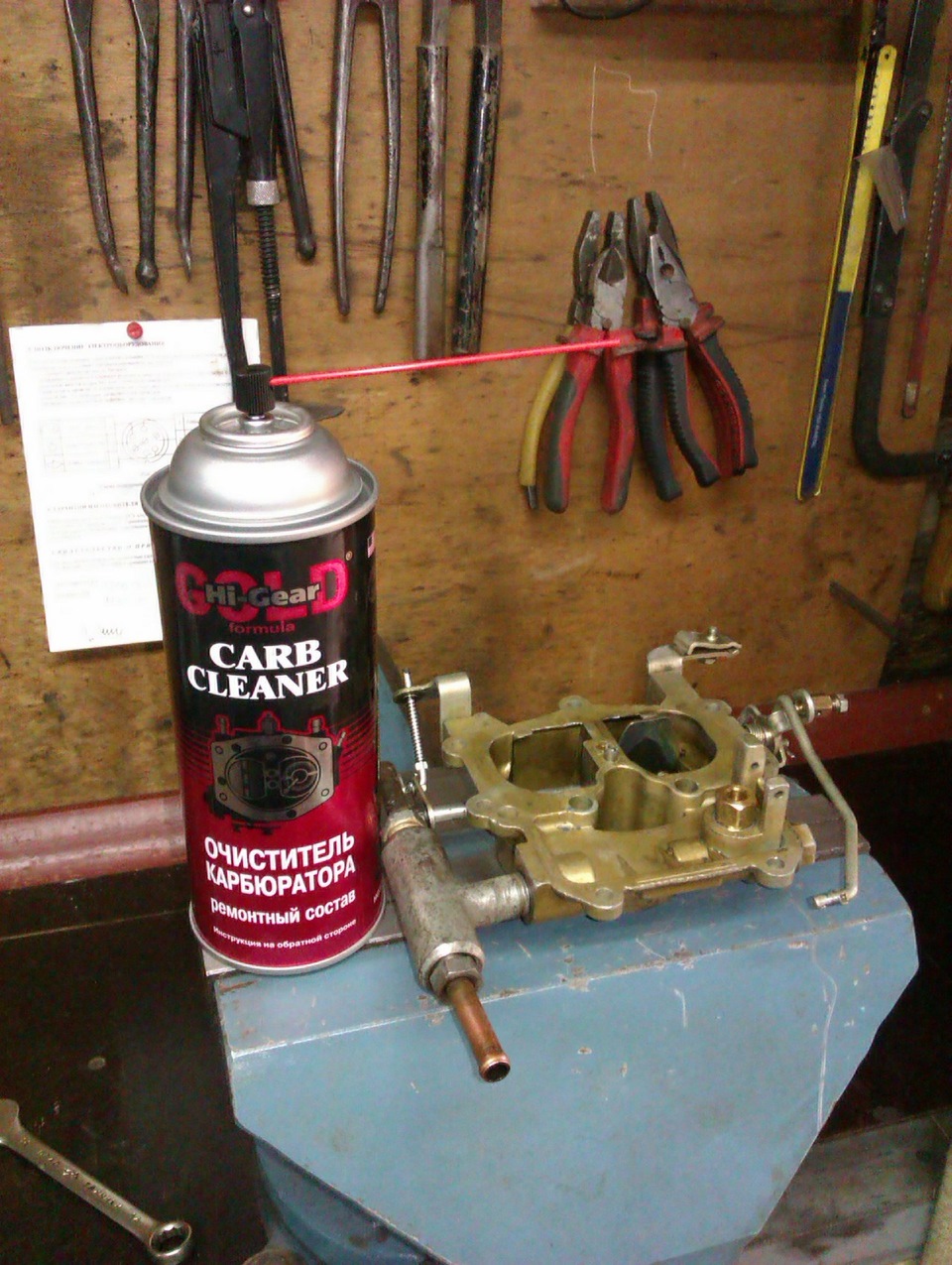

Я думал разберу, промою и соберу обратно, делов то. Купил промывку, ну думаю карб налажу заодно и свечи поменяю.

С карбюратором имел дело первый раз и все делал предельно аккуратно и точно (ВРОДЕ). Разобрал на крупные части и принялся развинчивать среднюю часть – грязи мало, но все равно все надо прочистить.

Собирать решил с новым ремкомплектом.

Когда дело дошло до нижней части я и не думал что какие то части в карбе могут быть неразборные, в итоге развальцованные болтики, которые крепят заслонки, я благополучно свернул зато разобрал все до малейшего винтика.

Потом я че то занервничал, да и устал как собака и фоткать перестал. В итоге где в родных местах была резьба под болтики м3 я перерезал на м4 и все благополучно (как я думал) собрал и установил. Так же были заменены топливные фильтры (бочонок — отстойник старого образца убрал и поставил 2 одноразовых до и после насоса) и тросик привода заслонки (мой размохрился).

После сборки все завелось прекрасно и я поехал довольный домой, но когда я утром вышел на работу в 5.30 утра она наглухо отказалась заводиться, в итоге разобрав пол машины и покрутив все болты я кое как завелся и поехал, но тут появилась новая беда – ужаснейший провал в самом начале нажатия на педаль, долго думал и много читал, в итоге все элементарно – хреново промыл канал ускорительного насоса или соринка туда попала, короче он вообще не работал. Но тут я его уже промыл капитально под давлением уже из нового баллона.

Так же поставил новый бутерброд прокладок, так как думал что провал из-за подсоса воздуха.

Все собрал – чистенько аккуратненько, красивенько (И ТОЛЬКО).

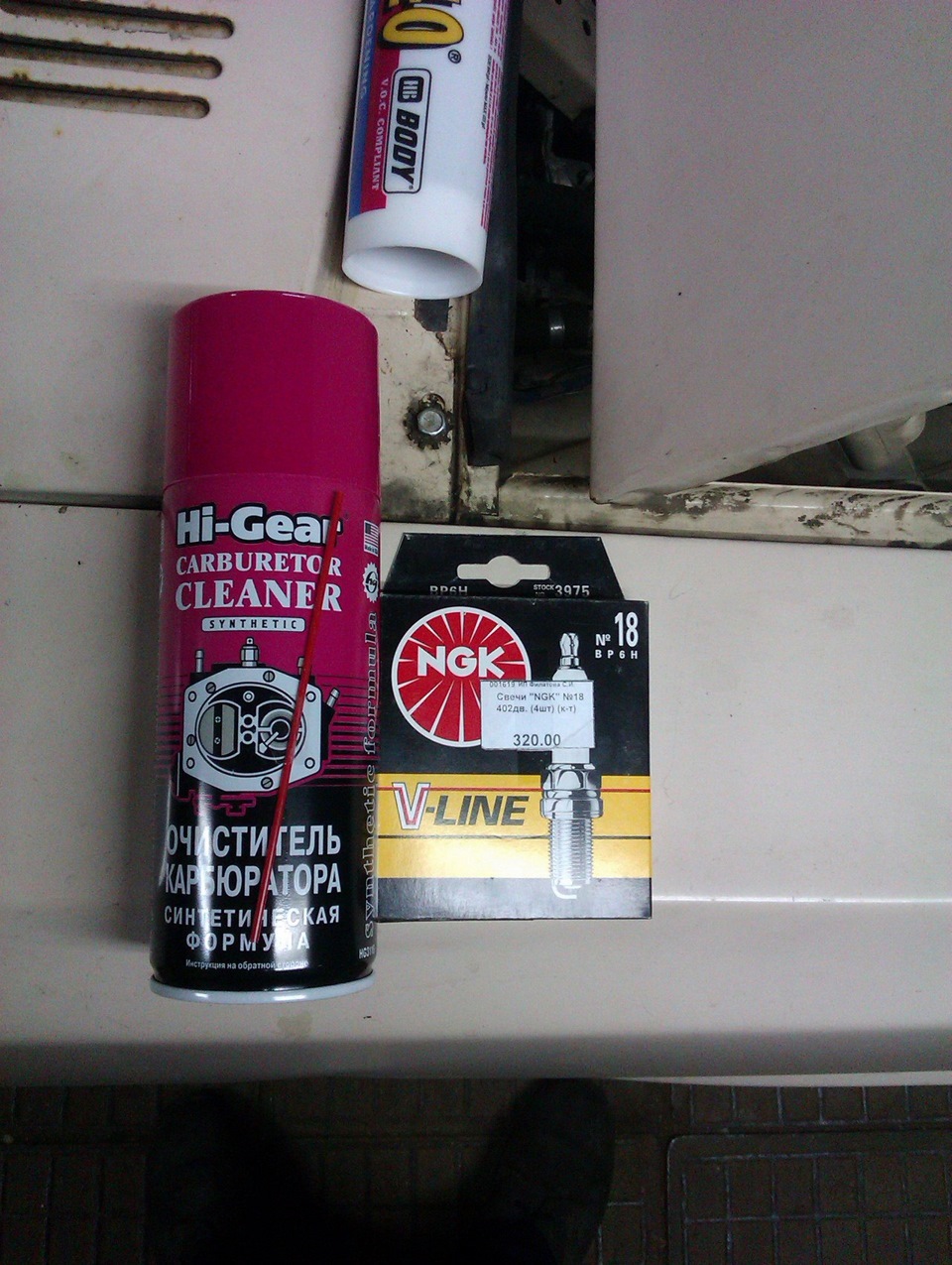

Немного поездив решил проверить качество, свечи вывернул – нагар хороший.

И тут решил замерить расход бензина, на работу по пробкам и обратно 23 ЛИТРА! Да никогда такого не было, я не успевал заправляться. Я был уверен что допустил ошибку и сделал что то не так, а батя посоветовал ввернуть родные жиклеры, чем я и решил заняться вечерком у подъезда (жалко денег на бенз было в гараж ехать с таким расходом).

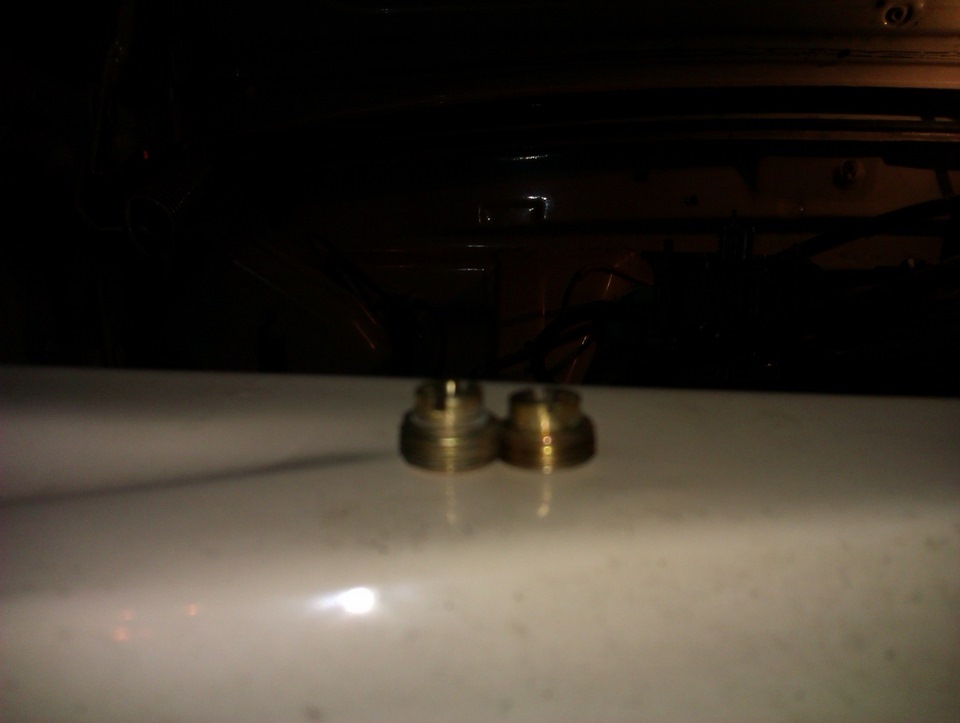

Карбюратор располовинил и начал менять жиклеры.

Но при сборке дай думаю сверюсь со схемой на ремкомплекте, в итоге у меня оказались перепутаны 2 жиклера которые торчат сквозь верхнюю крышку и вместо жиклера 390 справа от ускорительного насоса стоял 330 но меньший по высоте.

Ну и в итоге я все собрал по схемам и книге, но ездить все равно не особо хотелось все думал что накосячил опять что нибудь. Но тут подвернулся случай купить полку акустическую с 31105 и ковры резиновые с нее же за 80 км от меня в Чкаловск ну я и решил испытать расход, в баке по моим меркам оставались пары, но на этих парах я проехал 60 км и обсох! Это меня уже обрадовало, я залил 10 литров и был уверен что до дома мне их не хватит, т.к. до дома оставалось проехать 90-100 км, но в итоге вышло что и до пункта моего назначения и обратно до дома я добрался на этой 10 литров и встал через 98 км! Это рекорд для меня, машина никогда столько мало не ела, при чем никаких доработок, все по книжке завода.

Я не считаю что все эти разборки и переборки были напрасны. Я многое узнал о карбюраторах, как теории так и практически + изучил досконально свой карб, ну и конечно же чистый на новых прокладках и проставке карб с прекрасным расходом! Ну и потом были лишь небольшие регулировки винтиками, кстати у меня их 3, и пока никак не могу приловчиться чтобы схватывала с первого раза в прохладную погоду, ну зимой приловчусь.

Источник статьи: http://www.drive2.ru/l/2447378/

126 карбюратор на 402 двигатель газель

К 126 Б на 402 мотор, часть 2, мои доработки и наблюдения

126 карбюратор на 402 двигатель газель

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

Re: Карбюратор к 126 БГ на 402 двигатель.

«Дешевые лошади для 402» или вся правда о карбюраторах. Часть 2

Какой карбюратор лучше поставить на 402 двигатель к 126 или к 151

Устройство карбюратора К126

Преимущества и недостатки модели К-151

Регулировка карбюраторов К126

Карбюратор К126: жиклеры, виды и подбор

Плюсы и минусы установки карбюратора дааз 4178 на газель

Уровень топлива в карбюраторе К126

Снятие и установка двигателя ЗМЗ-402

Настройка карбюратора К126, тюнинг

Модификации карбюраторов К126

Технические характеристики в цифрах

Модели карбюраторов, которые устанавливались на УАЗ-452

Исторические сведения

Как устроен карбюратор К-126Г

Цифровые обозначения к схеме карбюратора К-126Г

Регламент обслуживания

Признаки неисправности карбюратора

Как определить возможную неисправность

Таблица: основные неисправности карбюратора К-126Г

Конструкция и устройство 3M3-402

Блок цилиндров

Головка блока цилиндров

Кривошипно-шатунный механизм

Система смазки двигателя

Система зажигания

замена карбюратора на к 126 г(м)

Установка карбюратора к 126 на змз 402

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов

Схемы топливной системы и зажигания для Газели с двигателем 406

Другие карбюраторы которые можно поставить на газель

Порядок подключения патрубков к карбюратору К151Д

Уровень топлива в карбюраторе К126

Регулировка карбюратора К151Д

Устройство карбюратора К126, регулировка и ремонт

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

УАЗ 3151 тентованый козлик › Бортжурнал › замена карбюратора на к 126 г(м)

Какой карбюратор поставить на газель с 402 двигателем

Устройство карбюратора к-151

Холостой ход, главная дозирующая установка

Пуск непрогретого силового агрегата

Принудительное отключение подачи горючего

Какой карбюратор лучше подойдет на 402 двигатель

Преимущества и недостатки модели К-151

Совместимость этой модели двигателя с другими карбюраторами

126 карбюратор на 402 двигатель газель

Карбюратор к126и на ГАЗ-24 (ЗМЗ 24Д)

Борьба с карбюратором К-126 ГМ и победа!

Добавить комментарий Отменить ответ
