Техническое обслуживание карбюратора К-126Г

Обслуживание устройства сводится к его чистке и регулировке. Что касается периодичности таких работ, то она должна проводиться не реже, чем один раз в год, а также при выявлении признаков неисправности устройства.

Чистка карбюратора предусматривает проведение следующих мероприятий:

• наружную очистку от грязи, пыли, масляного налёта дроссельного узла, корпуса поплавковой камеры и крышки;
• промывку и продувку жиклёров, распылителя, топливного фильтра, эмульсионных трубок, отверстий и каналов устройства;
• очистку воздушной и дроссельных заслонок.

Регулировка карбюратора подразумевает настройку:

• уровня топлива в камере поплавка;
• системы холодного запуска;
• системы холостого хода.

Для проведения полного технического обслуживания карбюратор рекомендуется снять с двигателя и разобрать.

Демонтаж карбюратора К-126Г

• набор гаечных ключей;
• набор отвёрток;
• чистая сухая тряпка.

Снимаем воздушный фильтр с карбюратора. В зависимости от модификации двигателя и самого автомобиля он может иметь разную конструкцию и разные крепления. Обычно он крепится посредством резинового шланга и хомута.

Воздушный фильтр обычно крепится к карбюратору при помощи резинового шланга и хомута

Топливный шланг крепится при помощи хомутов

Вакуумный шланг передает разрежение с впускной трубы на регулятор угла опережения зажигания

Трос крепится двумя винтами: первый фиксирует оплетку, второй — жилу

Чтобы снять приводную тягу, нужно открутить гайку её крепления

Для демонтажа карбюратора необходимо открутить 4 гайки, крепящие устройство к впускной трубе

После демонтажа карбюратора нужно закрыть отверстия во впускной трубе

Демонтаж крышки камеры поплавка и отсоединение дроссельного узла

Для того чтобы разобрать устройство, необходимо от корпуса поплавковой камеры отсоединить крышку, а потом корпус камер смешивания.

1. Расшплинтовываем верхний конец приводной тяги экономайзера. Отсоединяем тягу.
2. Отвёрткой отворачиваем 7 винтов, крепящие крышку к корпусу поплавковой камеры.

Для снятия крышки необходимо открутить 7 винтов, расположенных по её окружности

Для отсоединения крышки её нужно аккуратно поддеть тонкой шлицевой отвёрткой

Не кладите крышку поплавком вниз: нарушится регулировка поплавкового механизма.

Крышку поплавковой камеры нельзя класть поплавком вниз

Дроссельный узел карбюратора отсоединяется от корпуса поплавковой камеры путём выкручивания 4 винтов (шляпки находятся снизу).

Видео: разборка карбюратора К-126Г

Чистка карбюратора

Для того чтобы почистить карбюратор, необходимо:

Отвернуть пробку и извлечь сетчатый фильтр.

В фильтре карбюратора собирается вся грязь, что находится в бензине

Перед чисткой все детали карбюратора нужно замочить в керосине

Сборка карбюратора

После чистки устройство можно собирать. Перед этим стоит оценить состояние прокладок, и при необходимости заменить их. Сборка устройства осуществляется в обратном порядке, т. е. сначала устанавливаются на место все мелкие детали, которые были подвергнуты чистке, а после соединяется поплавковая камера с корпусом камер смешивания. Крышка прикручивается в последнюю очередь.

Монтаж устройства

Закончив сборку, устанавливаем карбюратор на двигатель. Обратите внимание на состояние прокладки и ориентацию устройства. Не стоит переворачивать прокладку, чтобы устранить деформацию. Лучше сразу её заменить.

Закручивая гайки крепления устройства, не переусердствуйте. Применив излишнюю силу, можно сорвать резьбу на шпильках, а также деформировать привалочную плоскость карбюратора.

После монтажа подключаются шланги (топливный и вакуумный), а также подсоединяется трос привода воздушной заслонки и тяга механизма управления дросселями.

Настройка карбюратора К-126Г

В первую очередь выполняется настройка механизма поплавка. Она позволяет установить необходимый уровень бензина в камере. Порядок выполнения работ:

1. Автомобиль устанавливаем на ровной площадке.
2. Запускаем силовой агрегат и прогреваем до рабочей температуры.
3. Глушим мотор и при помощи линейки измеряем уровень бензина в поплавковой камере. Замеры производим через специальное окно. Уровень должен быть в пределах 18,0–20,5 мм.
4. В случае, если уровень не соответствует этим показателям, снимаем крышку камеры поплавка и подгибаем язычок крепления поплавка в ту или иную сторону. Одновременно добиваемся, чтобы расстояние от верхней его плоскости до плоскости разъёма камеры составляло 40–41 мм.

После этого можно приступать к настройке системы холодного запуска. Главный элемент здесь — полуавтоматическая заслонка, перекрывающая подачу воздуха. Её механизм посредством тяг и рычагов соединён с механизмом привода заслонки первичной камеры и автоматически открывает её при запуске на нужный угол.

Заслонка при утопленной ручке управления должна быть открыта полностью, а при выдвинутой — закрытой. Если она закрывается и открывается не до конца, нужно отрегулировать её положение посредством коррекции длины тяги. После регулировки необходимо убедиться, что трос двигается свободно и не заедает.

Заключительным этапом регулировки является настройка количества оборотов двигателя на холостом ходу. Проводится она путём вращения винта, регулирующего угол открытия дроссельной заслонки первичной камеры смешивания, а также другого винта, регулирующего обогащение и обеднение горючей смеси.

Количество оборотов коленвала силового агрегата, работающего на холостом ходу при рабочей температуре 80–900С должно составлять 450–550 об/мин.

Регулировка оборотов холостого хода проводится при помощи тахометра. Если конструкция автомобиля не предусматривает такого прибора, можно воспользоваться автомобильным тестером с его функцией, или автономным тахометром. Плюсовой щуп прибора подсоединяется к выводу «К» катушки зажигания, а минусовой — к «массе» машины.

Порядок регулировки оборотов холостого хода:

1. Подключаем тахометр.
2. Не запуская двигателя, полностью заворачиваем винт настройки смеси, но не зажимаем, а затем выкручиваем его на 2,5 оборота.
3. Запускаем силовой агрегат, прогреваем его до температуры 80–90 0 С, и винтом, регулирующим величину угла открытия дроссельной заслонки, устанавливаем минимальные обороты.
4. Винтом качества выставляем обороты на уровне 600 об/мин.
5. Проверяем, не глохнет и не «захлёбывается» ли мотор при резком нажатии на педаль акселератора.
6. Первым винтом снижаем обороты до 450–550 об/мин.

Видео: монтаж и регулировка карбюратора К-126Г

Как видите, регулировка карбюратора К-126Г не представляет особой сложности и может быть проведена в условиях собственного гаража. Для более точной настройки с проверкой уровня окиси углерода в выхлопных газах можно обратиться на станцию техобслуживания автомобилей.

Источник статьи: http://carnovato.ru/regulirovka-karbyuratora-k126g/

Карбюратор К126. Уходим от Озона

Долго, очень долго мы к этому шли. И наконец сделали долгожданную перестановку.
126-й карбюратор я раздобыл ещё летом, но ставить его не спешили. Ведь старое выкинуть легко, а вот будет ли работать новое ещё не известно. Озон (ДААЗ 2107) нас не подводил ни разу, он проехал всё вплоть до Маратуков, потому и не спешили его списывать (надёжно, а это очень важно). Тем временем изучали информацию по 126-му, как, чего, куда, ну и так далее. Скажу сразу, на деле с половиной из описанных в интернете проблем 126-го мы не столкнулись, но за-то встретили свои которых ни у кого не было (по крайней мере я не нашёл).
Первоначально поставили карбюратор в тестовом режиме на родные шпильки через две девятошные прокладки, не подключая ни воздушного фильтра ни управления от педали.
Завели, по газовали, рычит бодренько, мотор раскручивается веселее но что-то карбюратор течёт в разные стороны (ясное дело- не новый). После успешного теста, уже с бо’льшим интересом начали основательную установку.
Карбюратор пришлось весь перетирать на камнях, зазоры и щели не устранялись даже новыми прокладками. Особенно долго выравнивал корпус и верхнюю крышку, карбюратор настойчиво пропускал бензин из поплавковой камеры прямо между дифузорами. Заменили шпильки на короткие и убрали стопку лишних прокладок, потому что и без того высокий карбюратор (на 3 см. выше Озона) на этой пирамиде практически подпирал капот. Далее занялись подключением управления дроссельной заслонкой.

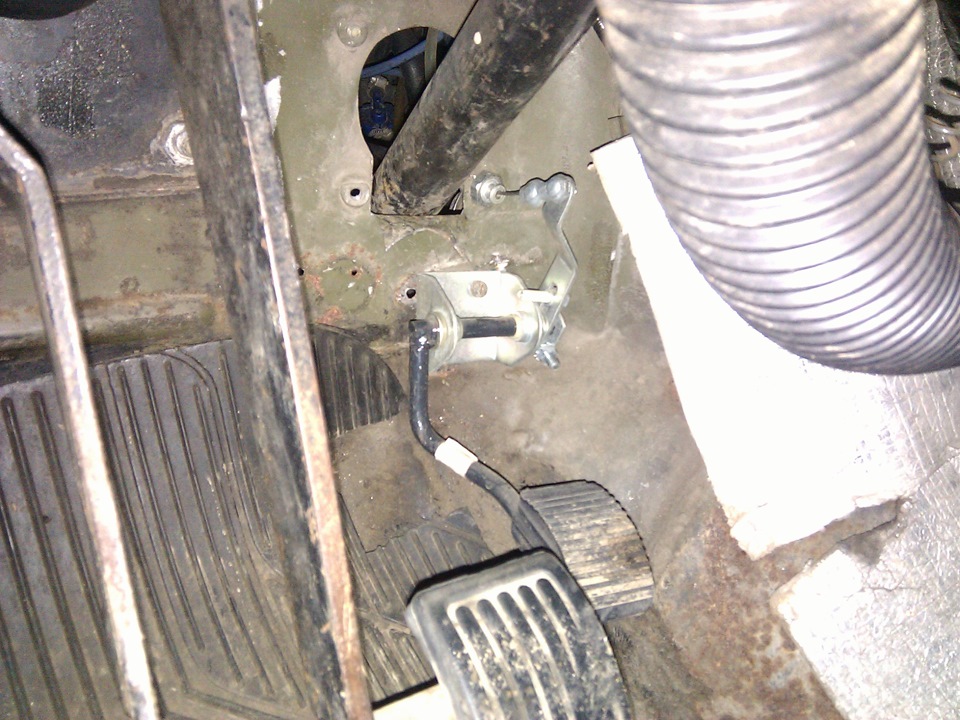

Карбюратор изначально под трос а не тяги как у нас. Да и в сети все переходят на трос и хвалятся на сколько педаль стала мягкой и чувствительной. Но мы присмотрелись, что 126-й идеально подходит под наши тяги (надо только засверлить отверстие для шарнира в родном секторе рычага) и решили поехать сначала так. На удивление, весь эффект от «мягкого» троса появился и на тягах! Всё дело в том, что на Озоне заслонки управляются через малое плечё потому и толкать их было трудно. На 126-м же крупный сектор работает как хороший рычаг и заслонки открываются без особого труда, и педаль сразу стала практически невесомой при прежней системе тяг.
Далее самое интересное!

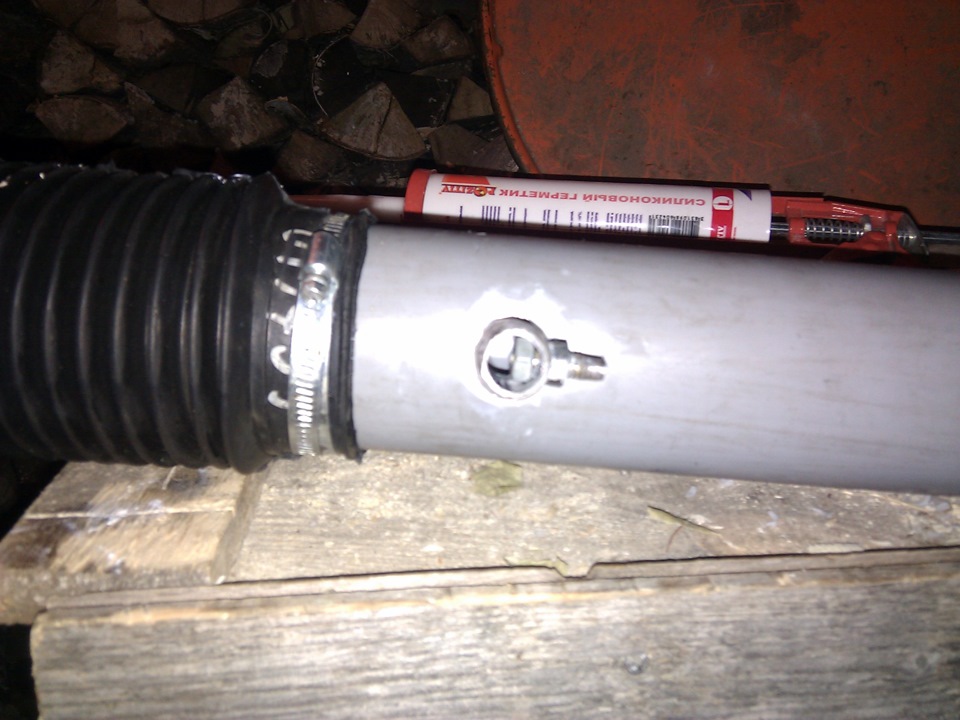

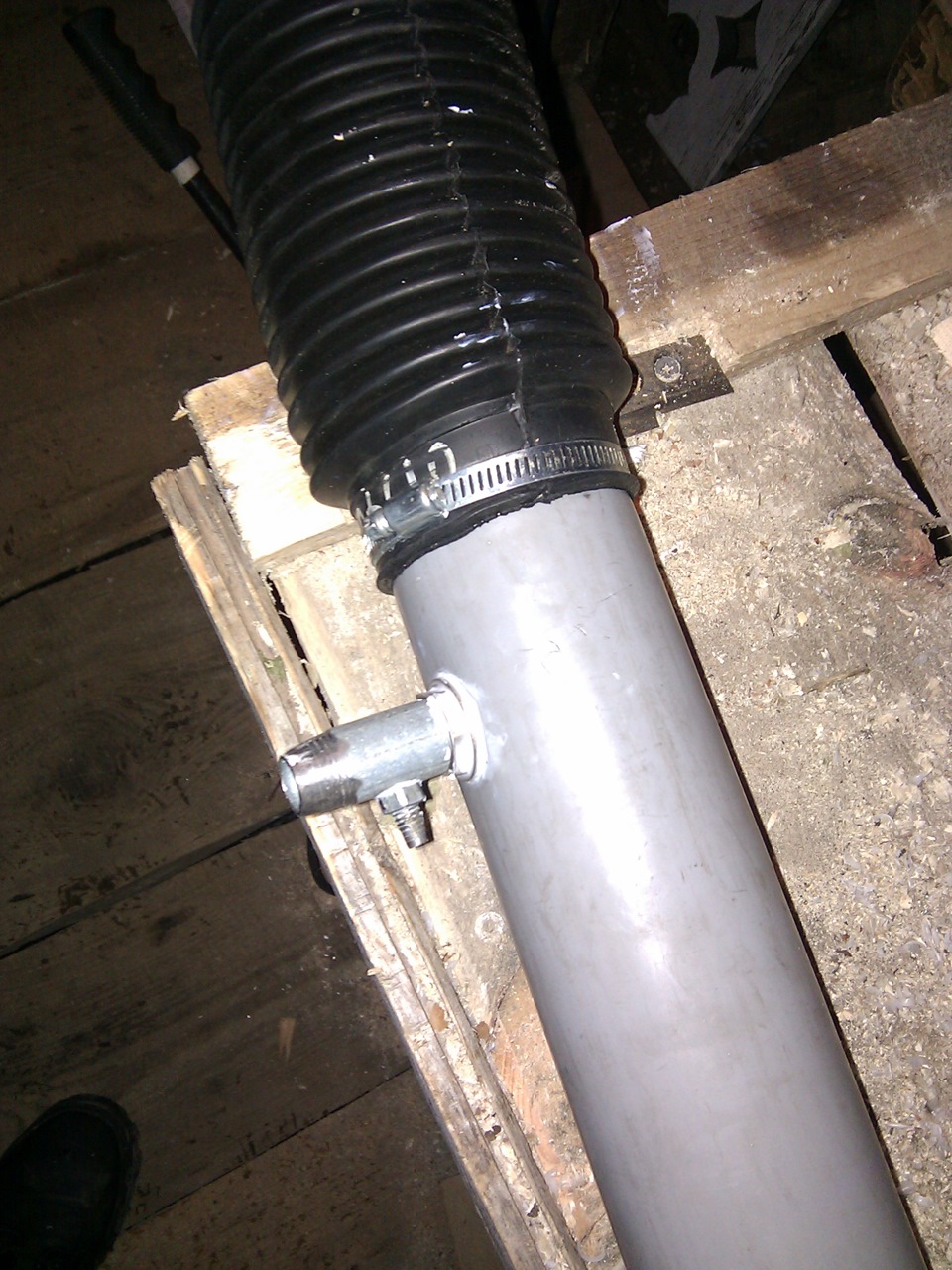

Соединение с воздушным фильтром
В интернете я не нашёл решения этой проблемы, так как её ни у кого не возникало. Люди ставят карбюратор, надевают на него патрубок от волги, тюнинговый из уазомагазина или ещё что нибудь от нивы шевроле и едут! А потому что всё это делалось на лифтованных машинах, где мотор утоплен глубоко в низ и места там очень много. А по стандартному уазу такой информации не нашлось и мы уже подумывали что придётся делать свой Додж Чарджер с дыркой в капоте, но обошлось.
Для начала попробовали натянуть мягкую гофру. Получилось, но она всё равно выступала очень высоко и придавливалась капотом.

Затем попытались вернуть родного «крабика» от Озона. И мы даже уже придумали как его соединить с карбюратором, но тоже отказались от этой идеи. Слишком сложный бутерброд из резинок и шпилек получался, да и пластиковая крышка была не очень ровной (её всегда приходилось дополнительно герметизировать).

В итоге пришлось изготавливать крышку для карбюратора с нуля.

Источник статьи: http://www.drive2.ru/l/488826103230628126/

Устройство, принцип работы и самостоятельная регулировка карбюратора К126Г

Каждый автовладелец стремится поддерживать машину в оптимальном техническом состоянии. И чем автомобиль современнее, тем сложнее его обслуживать своими руками.

Но многие продолжают активно ездить на авто, под капотом которых располагается карбюраторный двигатель. И к числу популярных и востребованных карбюраторных систем смело можно отнести К126Г.

Причём К126 имеет множество модификаций. И каждая из них устанавливается на определённые транспортные средства. В этом случае речь идёт об автомобилях УАЗ.

Особенности устройства

Карбюратор рассматриваемой модели имеет довольно простую регулировку, а также возможность самостоятельной настройки.

Не зря К126Г активно начали ставить на автомобили из семейства УАЗ. Всего на них может стоять 3 вида карбюраторов:

• К151;
• ДААЗ Солекс;
• К126Г.

Причём последний вариант чаще всего встречается на машинах этой марки. К126Г включают в базовую комплектацию УАЗ Буханка. Также его активно ставят на УАЗ Хантер, а также УАЗ Патриот.

Этот карбюратор идеально подходит двум уазовским моторам. Это УМЗ 417819 и УМЗ 421810.

Конструктивно рассматриваемый карбюратор состоит из:

• насоса-ускорителя;
• устройства для дозировки горячего в первой камере;
• устройства дозирования во второй камере;
• экономайзера;
• воздушной заслонки;
• механизма холостого хода.

Также в устройстве имеется ряд дополнительных и мелких элементов. Но каждый из них направлен на поддержание и улучшение работы всей системы.

Как это работает

В случае с карбюратором К126Г предусмотрено сразу 2 камеры, где происходят процессы смешивания рабочей топливовоздушной смеси. Это определённые пропорции топлива и кислорода.

Когда в замке зажигания проворачивается ключ, топливо начинает поступать в первую из камер. Затем, по мере увеличения крутящего момента, образуется и во второй камере.

Конструктивные элементы карбюраторной системы позволяют пропустить в камеры строго дозированное количество топлива и воздуха. Это позволяет сформировать смесь с оптимальными пропорциями.

Если же двигателю, который работает под высокой нагрузкой, а также на больших оборотах, нужна обогащённая смесь, тогда своё слово говорит экономайзер.

С помощью электромагнитного клапана повышается расход воздуха, что происходит через находящуюся в постоянно открытом положении воздушную заслонку. Тем самым смесь обогащается.

Как выполняется настройка

Теперь можно переходить к вопросу о регулировке карбюратора типа К126Г.

Задача не самая сложная. В особенности для тех, кто уже имел дело с другими карбюраторами.

Перед тем как настроить своими силами этот карбюратор серии К 126 с пометкой Г, нужно знать, зачем вообще это делается. Регулировка применяется в ситуациях, когда необходимо устранить возникший сбой в работе системы. Также мероприятие проводится с целью повысить продуктивность работы устройства.

Самостоятельная регулировка изучаемого карбюратора К126Г может осуществляться по разным параметрам, включая расход топлива:

• стабилизировать работу насоса-ускорителя;
• установить минимальные параметры для холостого хода;
• проконтролировать качество соединений в карбюраторном узле;
• сократить расход горючего в зависимости от режима эксплуатации;
• поднять или снизить поддерживаемый постоянный уровень топлива внутри поплавковой камеры;
• проверить эффективность и результативность срабатывания при активации экономайзера;
• отрегулировать пропускную способность со стороны жиклёров.

Важно учитывать, что регулировка по любому из этих параметров всегда проводится лишь при условии выключенного двигателя.

В зависимости от ситуации, может потребоваться дождаться полного остывания ДВС. В других же случаях, наоборот, работать на прогретом моторе и проверять правильность настроек.

Чаще всего требуется регулировать расход смеси, состоящей из горючего и воздуха.

Одним из ключевых преимуществ карбюратора К126Г является то, что для регулировки разбирать всю конструкцию не обязательно. Все необходимые мероприятия можно выполнить, просто подняв капот.

Регулировка расхода

Поскольку в основном требуется в случае с К126Г регулировка расхода топлива, то изучать карбюратор и его настройки будет логично начать с этого пункта.

На корпусе устройства предусмотрены 2 небольших винта. Каждый из этих винтов отвечает за управление подачей смеси к цилиндрам двигателя. И это винты качества.

Если посмотреть сбоку около привода дроссельной заслонки, то там будет установлен ещё один винт. Это уже винт количества. Его основная задача в обеспечении необходимого объёма топлива, которое поступает в двигатель для последующего смешивания и сгорания.

Если требуется регулировка расхода топлива и перед вами находится карбюратор модели К126Г, тогда потребуется выполнить следующие манипуляции:

• Заглушить мотор и дождаться его полного остывания. Работать нужно при холодном двигателе. Когда он остынет, следует закрутить винты качества. Делайте это до упора.
• Теперь каждый из винтов необходимо открутить. Ровно на 3 оборота.
• Заводите мотор и ждите, чтобы ДВС вышел на свою нормальную рабочую температуру.
• С помощью винта количества нужно задать частоту вращения двигателя примерно на 600 оборотах за минуту. Делается это путём постепенного подкручивания регулировочного винта.
• Теперь закручивается винт качества со стороны первой камеры. Делать это нужно до момента, пока не появятся явные признаки нестабильной работы силовой установки. То есть будет ощущаться нехватка топлива.
• Дождавшись первого сбоя в работе, винта качества следует провернуть назад буквально на 1/8 от полного оборота. При этом следите, чтобы двигатель функционировал ровно.
• Аналогичную регулировку следует выполнить с использованием винта качества, но уже от второй камеры.
• Затем, взявшись за винт количества, установить нормальные обороты холостого хода. Это около 900-1000 оборотов за минуту.

Как видите, настройка карбюратора в плане нормализации расхода топлива на модели К126Г не представляет собой ничего сложного.

Но для водителя важно понимать, что и зачем он делает на каждом из этапов. Только в этом случае настройка обеспечит нужный результат.

Что указывает на неисправности

У карбюратора рассматриваемой модели К126Г есть свои неисправности, характерные именно для этого устройства.

В основном все они имеют отношение к сокращению пропускной способности жиклёров, выработке ресурса насоса, а также к зазорам в дроссельных заслонках. Поэтому периодически автовладельцы сталкиваются разбалансировкой работы холостого хода. В итоге мотор заливает, либо он ощущает острую нехватку горючего. Смесь оказывается обеднённой.

Есть несколько признаков, указывающих на то, что карбюратору требуется ремонт или регулировка:

• резко повышается количество расходуемого горючего;
• при высоких оборотах проявляются перебои, машина движется рывками;
• двигатель запускается не с первого раза, неуверенно и нестабильно;
• при движении появляется нехарактерный для нормально настроенного двигателя шум;
• во время поездок ощущаются вибрации, которых раньше не было;
• при торможении, либо же при резком наборе скорости из выхлопной трубы активно выходит густой чёрный дым.

В работе любого карбюратора, включая К126Г, огромную роль играют установленные жиклёры. Фактически это пробки, в которых имеется несколько отверстий конкретного диаметра. За счёт этих отверстий проходит воздух или горючее. Это позволяет своевременно формировать топливовоздушную смесь.

Но при заливке топлива низкого качества жиклёры начинают загрязняться. Из-за засорения мотор не получает необходимое количество топлива.

Поэтому одной из задач является очистка этих самых жиклёров. Преимущество системы в том, что разбирать узел не требуется. Каждый из жиклёров можно отдельно извлечь из корпуса без сложных демонтажных работ.

Разборка

Увы, не всегда одними только вращениями винтов можно выполнить настройку карбюраторной системы.

В некоторых случаях, когда карбюратор имеет серьёзные загрязнения, его придётся демонтировать, а затем чистить и настраивать.

Вообще снять с машины К126Г не так сложно. Достаточно отключить все разъёмы, шланги и магистрали, открутить гайки и со шпилек, прихватив и прокладку, снять узел.

Куда сложнее разобрать карбюратор на отдельные компоненты, его составляющие.

Главная задача, из-за которых проводится разборка, — это промывка всех внутренних полостей. Часто из-за их загрязнения не удаётся обычным образом настроить систему и вернуть карбюратору стабильную работу.

Такие мероприятия относятся к регулировке, а не являются ремонтными работами.

Приступать к разборке нужно лишь при условии, что перед этим корпус и внешние элементы были тщательно очищены от загрязнений. В этой ситуации отличным помощником станет очиститель для карбюраторов.

Разбирается К126Г согласно такому алгоритму:

• сначала нужно расшплинтовать крепления тяги имеющегося рычага;
• затем следует извлечь из появившегося отверстия конец тяги, отвечающей за малые обороты;
• также откручиваются 7 небольших винтов, с помощью которых удерживается крышка от поплавковой камеры;
• крышка аккуратно поднимается, а затем снимается;
• под крышкой будет располагаться прокладка, и её важно не повредить в процессе демонтажа;
• теперь можно из полости самой камеры достать поплавковую ось и непосредственно сам поплавок;
• схватившись за пружинку, параллельно извлекается и игла от топливного клапана;
• чтобы снять воздушную заслонку, потребуется открутить пару винтов крепления;
• затем откручивается винт, фиксирующий втулку приводного рычага;
• заслонку следует вытаскивать, не отделяя от рычага и возвратной пружины;
• ещё необходимо открутить пробку фильтра, а также достать сеточку;
• на следующем этапе разбирается поплавковая камера;
• все компоненты нужно аккуратно отделить друг от друга и вытащить строго в вертикальном положении;
• с внешней стороны корпуса карбюратора выключаются пробки, чтобы добраться до жиклёров в первой и во второй камере;
• это позволит теперь достать сами жиклёры и клапан экономайзера;
• внутри карбюратора остаётся лишь диффузор со смесительным отделом;
• трогать малые диффузоры категорически нельзя, поскольку самостоятельно вернуть их на место уже не получится.

На этом разборка завершена.

Процедура очистки

Поскольку регулировка винтами качества и количества оказалась малоэффективной по причине загрязнения карбюратора, его пришлось разбирать, а затем очищать.

В основном нагар и загрязнения образуются в жиклёрах, воздушных заслонках, а также в ёмкости камеры с поплавком.

Каждый перечисленный элемент после снятия следует промыть, прочистить и продуть.

К жиклёрам подход особенный. Если хоть немного изменить поверхность или повредить элементы, то двигатель стабильно работать не будет. Поверхность пробок категорически нельзя мыть. Для очистки следует использовать медные проволоки и зубочистки. Старайтесь очищать так, чтобы минимально касаться металлической поверхности.

Завершив чистку, продуйте жиклёры с помощью сжатого воздуха. Можно взять обычный баллончик, либо же компрессор.

Столь деликатное отношение для воздушной заслонки не требуется. Её обычно укладывают с другими металлическими элементами в ёмкость, заливают растворителем и вымачивают в течение 2-3 часов. Затем важно тщательно всё просушить и продуть.

Поплавковую камеру можно довольно быстро очистить от всех загрязнений. Для этого внутрь заливается карбюраторный очиститель. Дайте ему настояться и выполнить свои функции. Обычно 1,5-2 часов бывает достаточно. Затем возьмите ветошь без ворса и протрите все полости. Не лишним будет продуть узел с помощью сжатого воздуха.

Теперь вся система собирается в обратной последовательности. Возможно, прокладку потребуется заменить.

После сборки делается тестовый запуск двигателя. Есть высокая вероятность, что после разборки и сборки карбюратор не будет работать идеально. Поэтому потребуется выполнить регулировку, используя винты качества и винт количества.

Полезные рекомендации

Занимаясь обслуживанием карбюратора типа К126Г, водитель может самостоятельно выполнять все необходимые мероприятия.

Чтобы было проще проводить настройку и регулировку, отталкивайтесь от оптимальных параметров, актуальных для этой модели карбюратора:

• Уровень жидкости в поплавковой камере должен располагаться в диапазоне от 18,5 до 21,5 мм ниже, чем верхний предел. Если уровень окажется выше рекомендуемого, тогда можно немного подогнуть кронштейн на поплавке.
• Между воздушными заслонками и корпусом зазор не должен составлять более чем 0,2 мм. Если он будет больше, тогда про нормальную работу придётся забыть. Требуется отрегулировать и восстановить нужный зазор.
• Собрав все компоненты, следите за тем, чтобы ни из каких разъёмов или соединений топливо не вытекало. Иначе это говорит о неправильной сборке, либо об износе или поломке отдельных компонентов.
• Минимально разрешённые показатели оборотов двигателя, когда он работает на холостом ходу, составляют 400 об/мин.
• Когда двигатель меняет режим работы, переходя с одного на другой, никаких рывков или провалов ощущаться не должно. Иначе нужно заново проводить регулировку.

Справиться с настройками карбюратора типа К126Г может практически каждый.

У этой модели простая и понятная конструкция. Производитель предусмотрел всё, чтобы водитель при необходимости мог самостоятельно обслужить и отрегулировать узел.

Приходилось ли сталкиваться с карбюратором К126Г? На какую машину он был установлен? Что скажете о сложности его регулировки, разборки или обслуживания? Какие сильные и слабые стороны можете отметить?

Подпишитесь, оставьте комментарий и расскажите о нас друзьям!

Источник статьи: http://drivertip.ru/repair/regulirovka-karbyuratora-k126g.html

Устройство, принцип работы и самостоятельная регулировка карбюратора К126Г

Каждый автовладелец стремится поддерживать машину в оптимальном техническом состоянии. И чем автомобиль современнее, тем сложнее его обслуживать своими руками.

Но многие продолжают активно ездить на авто, под капотом которых располагается карбюраторный двигатель. И к числу популярных и востребованных карбюраторных систем смело можно отнести К126Г.

Причём К126 имеет множество модификаций. И каждая из них устанавливается на определённые транспортные средства. В этом случае речь идёт об автомобилях УАЗ.

Особенности устройства

Карбюратор рассматриваемой модели имеет довольно простую регулировку, а также возможность самостоятельной настройки.

Не зря К126Г активно начали ставить на автомобили из семейства УАЗ. Всего на них может стоять 3 вида карбюраторов:

Причём последний вариант чаще всего встречается на машинах этой марки. К126Г включают в базовую комплектацию УАЗ Буханка. Также его активно ставят на УАЗ Хантер, а также УАЗ Патриот.

Этот карбюратор идеально подходит двум уазовским моторам. Это УМЗ 417819 и УМЗ 421810.

Конструктивно рассматриваемый карбюратор состоит из:

• насоса-ускорителя;
• устройства для дозировки горячего в первой камере;
• устройства дозирования во второй камере;
• экономайзера;
• воздушной заслонки;
• механизма холостого хода.

Также в устройстве имеется ряд дополнительных и мелких элементов. Но каждый из них направлен на поддержание и улучшение работы всей системы.

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью

Как это работает

В случае с карбюратором К126Г предусмотрено сразу 2 камеры, где происходят процессы смешивания рабочей топливовоздушной смеси. Это определённые пропорции топлива и кислорода.

Когда в замке зажигания проворачивается ключ, топливо начинает поступать в первую из камер. Затем, по мере увеличения крутящего момента, образуется и во второй камере.

Конструктивные элементы карбюраторной системы позволяют пропустить в камеры строго дозированное количество топлива и воздуха. Это позволяет сформировать смесь с оптимальными пропорциями.

Если же двигателю, который работает под высокой нагрузкой, а также на больших оборотах, нужна обогащённая смесь, тогда своё слово говорит экономайзер.

С помощью электромагнитного клапана повышается расход воздуха, что происходит через находящуюся в постоянно открытом положении воздушную заслонку. Тем самым смесь обогащается.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Как выполняется настройка

Теперь можно переходить к вопросу о регулировке карбюратора типа К126Г.

Задача не самая сложная. В особенности для тех, кто уже имел дело с другими карбюраторами.

Перед тем как настроить своими силами этот карбюратор серии К 126 с пометкой Г, нужно знать, зачем вообще это делается. Регулировка применяется в ситуациях, когда необходимо устранить возникший сбой в работе системы. Также мероприятие проводится с целью повысить продуктивность работы устройства.

Самостоятельная регулировка изучаемого карбюратора К126Г может осуществляться по разным параметрам, включая расход топлива:

• стабилизировать работу насоса-ускорителя;
• установить минимальные параметры для холостого хода;
• проконтролировать качество соединений в карбюраторном узле;
• сократить расход горючего в зависимости от режима эксплуатации;
• поднять или снизить поддерживаемый постоянный уровень топлива внутри поплавковой камеры;
• проверить эффективность и результативность срабатывания при активации экономайзера;
• отрегулировать пропускную способность со стороны жиклёров.

Важно учитывать, что регулировка по любому из этих параметров всегда проводится лишь при условии выключенного двигателя.

В зависимости от ситуации, может потребоваться дождаться полного остывания ДВС. В других же случаях, наоборот, работать на прогретом моторе и проверять правильность настроек.

Чаще всего требуется регулировать расход смеси, состоящей из горючего и воздуха.

Одним из ключевых преимуществ карбюратора К126Г является то, что для регулировки разбирать всю конструкцию не обязательно. Все необходимые мероприятия можно выполнить, просто подняв капот.

Регулировка расхода

Поскольку в основном требуется в случае с К126Г регулировка расхода топлива, то изучать карбюратор и его настройки будет логично начать с этого пункта.

На корпусе устройства предусмотрены 2 небольших винта. Каждый из этих винтов отвечает за управление подачей смеси к цилиндрам двигателя. И это винты качества.

Если посмотреть сбоку около привода дроссельной заслонки, то там будет установлен ещё один винт. Это уже винт количества. Его основная задача в обеспечении необходимого объёма топлива, которое поступает в двигатель для последующего смешивания и сгорания.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Что указывает на неисправности

У карбюратора рассматриваемой модели К126Г есть свои неисправности, характерные именно для этого устройства.

В основном все они имеют отношение к сокращению пропускной способности жиклёров, выработке ресурса насоса, а также к зазорам в дроссельных заслонках. Поэтому периодически автовладельцы сталкиваются разбалансировкой работы холостого хода. В итоге мотор заливает, либо он ощущает острую нехватку горючего. Смесь оказывается обеднённой.

Есть несколько признаков, указывающих на то, что карбюратору требуется ремонт или регулировка:

• резко повышается количество расходуемого горючего;
• при высоких оборотах проявляются перебои, машина движется рывками;
• двигатель запускается не с первого раза, неуверенно и нестабильно;
• при движении появляется нехарактерный для нормально настроенного двигателя шум;
• во время поездок ощущаются вибрации, которых раньше не было;
• при торможении, либо же при резком наборе скорости из выхлопной трубы активно выходит густой чёрный дым.

В работе любого карбюратора, включая К126Г, огромную роль играют установленные жиклёры. Фактически это пробки, в которых имеется несколько отверстий конкретного диаметра. За счёт этих отверстий проходит воздух или горючее. Это позволяет своевременно формировать топливовоздушную смесь.

Но при заливке топлива низкого качества жиклёры начинают загрязняться. Из-за засорения мотор не получает необходимое количество топлива.

Поэтому одной из задач является очистка этих самых жиклёров. Преимущество системы в том, что разбирать узел не требуется. Каждый из жиклёров можно отдельно извлечь из корпуса без сложных демонтажных работ.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Разборка

Увы, не всегда одними только вращениями винтов можно выполнить настройку карбюраторной системы.

В некоторых случаях, когда карбюратор имеет серьёзные загрязнения, его придётся демонтировать, а затем чистить и настраивать.

Вообще снять с машины К126Г не так сложно. Достаточно отключить все разъёмы, шланги и магистрали, открутить гайки и со шпилек, прихватив и прокладку, снять узел.

Куда сложнее разобрать карбюратор на отдельные компоненты, его составляющие.

Главная задача, из-за которых проводится разборка, — это промывка всех внутренних полостей. Часто из-за их загрязнения не удаётся обычным образом настроить систему и вернуть карбюратору стабильную работу.

Такие мероприятия относятся к регулировке, а не являются ремонтными работами.

Приступать к разборке нужно лишь при условии, что перед этим корпус и внешние элементы были тщательно очищены от загрязнений. В этой ситуации отличным помощником станет очиститель для карбюраторов.

Разбирается К126Г согласно такому алгоритму:

• сначала нужно расшплинтовать крепления тяги имеющегося рычага;
• затем следует извлечь из появившегося отверстия конец тяги, отвечающей за малые обороты;
• также откручиваются 7 небольших винтов, с помощью которых удерживается крышка от поплавковой камеры;
• крышка аккуратно поднимается, а затем снимается;
• под крышкой будет располагаться прокладка, и её важно не повредить в процессе демонтажа;
• теперь можно из полости самой камеры достать поплавковую ось и непосредственно сам поплавок;
• схватившись за пружинку, параллельно извлекается и игла от топливного клапана;
• чтобы снять воздушную заслонку, потребуется открутить пару винтов крепления;
• затем откручивается винт, фиксирующий втулку приводного рычага;
• заслонку следует вытаскивать, не отделяя от рычага и возвратной пружины;
• ещё необходимо открутить пробку фильтра, а также достать сеточку;
• на следующем этапе разбирается поплавковая камера;

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Процедура очистки

Поскольку регулировка винтами качества и количества оказалась малоэффективной по причине загрязнения карбюратора, его пришлось разбирать, а затем очищать.

В основном нагар и загрязнения образуются в жиклёрах, воздушных заслонках, а также в ёмкости камеры с поплавком.

Каждый перечисленный элемент после снятия следует промыть, прочистить и продуть.

К жиклёрам подход особенный. Если хоть немного изменить поверхность или повредить элементы, то двигатель стабильно работать не будет. Поверхность пробок категорически нельзя мыть. Для очистки следует использовать медные проволоки и зубочистки. Старайтесь очищать так, чтобы минимально касаться металлической поверхности.

Завершив чистку, продуйте жиклёры с помощью сжатого воздуха. Можно взять обычный баллончик, либо же компрессор.

Столь деликатное отношение для воздушной заслонки не требуется. Её обычно укладывают с другими металлическими элементами в ёмкость, заливают растворителем и вымачивают в течение 2-3 часов. Затем важно тщательно всё просушить и продуть.

Поплавковую камеру можно довольно быстро очистить от всех загрязнений. Для этого внутрь заливается карбюраторный очиститель. Дайте ему настояться и выполнить свои функции. Обычно 1,5-2 часов бывает достаточно. Затем возьмите ветошь без ворса и протрите все полости. Не лишним будет продуть узел с помощью сжатого воздуха.

Теперь вся система собирается в обратной последовательности. Возможно, прокладку потребуется заменить.

После сборки делается тестовый запуск двигателя. Есть высокая вероятность, что после разборки и сборки карбюратор не будет работать идеально. Поэтому потребуется выполнить регулировку, используя винты качества и винт количества.

Уровень топлива в карбюраторе К126

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

• берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
• конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Процедура очистки

Поскольку регулировка винтами качества и количества оказалась малоэффективной по причине загрязнения карбюратора, его пришлось разбирать, а затем очищать.

В основном нагар и загрязнения образуются в жиклёрах, воздушных заслонках, а также в ёмкости камеры с поплавком.

Каждый перечисленный элемент после снятия следует промыть, прочистить и продуть.

К жиклёрам подход особенный. Если хоть немного изменить поверхность или повредить элементы, то двигатель стабильно работать не будет. Поверхность пробок категорически нельзя мыть. Для очистки следует использовать медные проволоки и зубочистки. Старайтесь очищать так, чтобы минимально касаться металлической поверхности.

Завершив чистку, продуйте жиклёры с помощью сжатого воздуха. Можно взять обычный баллончик, либо же компрессор.

Столь деликатное отношение для воздушной заслонки не требуется. Её обычно укладывают с другими металлическими элементами в ёмкость, заливают растворителем и вымачивают в течение 2-3 часов. Затем важно тщательно всё просушить и продуть.

Поплавковую камеру можно довольно быстро очистить от всех загрязнений. Для этого внутрь заливается карбюраторный очиститель. Дайте ему настояться и выполнить свои функции. Обычно 1,5-2 часов бывает достаточно. Затем возьмите ветошь без ворса и протрите все полости. Не лишним будет продуть узел с помощью сжатого воздуха.

Теперь вся система собирается в обратной последовательности. Возможно, прокладку потребуется заменить.

После сборки делается тестовый запуск двигателя. Есть высокая вероятность, что после разборки и сборки карбюратор не будет работать идеально. Поэтому потребуется выполнить регулировку, используя винты качества и винт количества.

Уровень топлива в карбюраторе К126

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

• берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
• конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;
