Нет конденсата при работе кондиционера авто приора

Любой из приготовленных растворов залить в распылитель. Снять салонный фильтр, нанести раствор на испаритель. Включить кондиционер, включить максимальный режим вентилятора, дезинфицировать минут 10. Чтобы капли раствора не летели в салон, можно прикрыть дефлекторы.

Но многолетние отложения грязи не чистятся такими средствами. Поэтому потребуется снять испаритель и почистить или заменить его.

Профилактика решит часть проблем

Самая лучшая мера – своевременная замена салонного фильтра. Особенно при поездках по грунтовым дорогам и частых выездах на природу.

Хотя бы раз в сезон стоит проверять проходимость дренажной трубки. Она может забиваться тополиным пухом или частичками грязи. Вода скапливается под испарителем и создает идеальные условия для развития бактерий, но плохо влияет на работу самого испарителя. Проверять можно тонкой (1 мм) проволочкой. Трубка заодно и прочистится, если забита.

Можно за пару минут до конца поездки выключать кондиционер, не выключая вентилятор. Испаритель, нагреваясь, немного просохнет. Автовладелец не переутомится и не успеет перегреться, а его Приоре будет немного легче.

Источник статьи: http://1ladapriora.ru/remont/chistka-konditsionera.html

Нет конденсата при работе кондиционера авто приора

В этой теме обсудим общие вопросы по работе автомобильных кондиционеров.

У Приороводов возникает много вопросов по поводу устройства и работы кондиционера или климатической системы. Это связано с практически полным отсутствием информации по устройству и принципу работы. Приходится домысливать, экспериментировать, разбираться. Все автомобильные кондиционеры имеют сходную компоновку и принцип работы. Давайте рассмотрим из чего состоит климатическая система и как работают отдельные ее узлы.

Начнем с того, что посмотрим, какие условия для водителя создает кондиционер.
Такие факторы, как жара и повышенная влажность, очень сильно влияют на самочувствие и работоспособность водителя. Поэтому кондиционер не только обеспечивает комфортные условия пассажирам автомобиля, но и повышает их безопасность.

—>—>— — горячая прямая линия. —>—>— — холдная обратная линия.

Основным узлом климатической системы является компрессор. От его работы зависит производительность и эффективность климатической системы. На некоторых, более дорогих автомобилях, перед компрессором в теплом месте моторного отсека ставят ресивер-коллектор, который обеспечивает довыпаривание хладагента, защищая, таким образом, компрессор от разрушения жидким недоиспарившимся хладагентом.

На менее дорогих автомобилях ресивер-коллектор не устанавливают, так как горячего подкапотного пространства вполне достаточно для обеспечения нормального испарения хладагента в испарителе и в трубках обратного контура. Для защита компрессора в зимних условиях, когда температура подкапотного пространства значительно снижена, в систему включен датчик температуры наружного воздуха, который служит не только для обеспечения комфортной работы климатической системы, но и для недопущения включения кондиционера при температурах ниже -5 С.

Делаем вывод: не нужно термоизолировать трубки обратной линии, так как это может привести к разрушению компрессора.

Теперь рассмотрим, как работает сам компрессор.

Устройство саморегуляции компрессора.

Включение компрессора обеспечивает электромагнитная муфта. Она включается в работу по команде контроллера САУКУ в соответствии с заложенной в него программой.

Очень важным агрегатом климатической установки является конденсатор. От его работы зависит хладопроизводительность климатической системы. Обеспечение хорошего обдува набегающим потоком воздуха – важнейшее условие нормальной работы кондиционера. Для обеспечения охлаждения конденсатора при недостаточном обдуве, служат один или даже два дополнительных вентилятора.

Поэтому, делаем вывод: нельзя термоизолировать трубки прямой линии нагнетания хладагента, так как это приведет к потере производительности кондиционера. К таким же последствиям приводит и загрязнение конденсатора. Необходимо периодически продувать его сжатым воздухом, и желательно, в направлении противоположном набегающему потоку воздуха.

За конденсатором следует ресивер-осушитель.

Далее на нагнетательной линии стоит расширительный клапан, который и обеспечивает регулирование потока хладагента в испаритель. Этот поток хладагента он регулирует в зависимости от температуры хладагента на выходе из испарителя для поддержания равномерного холода в испарителе и для предотвращения обмерзания испарителя.

Расширительные клапаны бывают двух типов – разделенные и объединенные.
В разделенных клапанах управление производится посредством управляющего механизма.
В объединенных клапанах прямая и обратная линии проходят в одном общем корпусе.

Давайте проанализируем, к чему может привести термоизоляция обратной линии.
Если мы ее термоизолируем, температура хладагента на выходе понизится, так как уменьшится холодоотдача трубок обратного контура в подкапотное пространство. Расширительный клапан учтет это изменение и снизит подачу хладагента в испаритель, чтобы защитить его от обмерзания. Это приведет к снижению эффективности работы кондиционера и к повышению температуры воздуха, выходящего из дефлекторов. В салоне станет теплее.
В обратном случае (в штатном варианте) алюминиевые трубки обратной линии хорошо отдают холод в подкапотное пространство, это приводит к повышению температуры хладагента и клапан подает больший поток хладагента в испаритель. В салоне станет прохладнее.

Высокая температура в подкапотном пространстве обеспечивает не только защиту компрессора от разрушения вследствие гидроудара, но и обеспечивает нормальную, расчетную работу кондиционера и прохладу в салоне.

Далее следует испаритель.

Далее следует ресивер-коллектор и цепь замыкается.

Здесь представлена типичная система управления климатической установкой. На разных автомобилях она может отличаться количеством датчиков, сложностью, функциональностью и удобством регулирования режимов.

Для производительной работы кондиционера необходимо эффективно обдувать горячую линию нагнетания и конденсатора. Особенно это актуально при стоянии в пробках. Эту работу выполняют дополнительные вентиляторы.

При термоизоляции трубок нагнетания мы душим производительность кондиционера.

Регулирование температуры в салоне автомобиля может быть либо ручным, либо автоматическим.

Пришло время разобраться, как же происходят нагрев и охлаждение воздуха, проходящего через систему отопления.

Здесь показано, как нужно задавать режимы работы климатической системы в зависимости от наружных климатических условий. Я думаю, что здесь не хватает еще одной картинки. Если на улице прохладно (осень) и идет сильный дождь, мы должны включить кондиционер и смешать теплый и холодный потоки. Тогда в машине будет «сухо и комфортно»…. ))))))

В заключение рассмотрим, для чего нужна рециркуляция, как она работает и ее отрицательные стороны.

Кондиционер, как и многие другие агрегаты автомобиля, требует постоянного ухода и обслуживания. В чем оно заключается, мы поговорим после того, как вспомним вкратце его устройство.

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой холодильник, хотя и устроен немного по-другому. Он представляет собой герметичную систему, заполненную фреоном и специальным холодильным маслом, растворимым в жидком фреоне и не боящимся низких температур. Масло нужно для смазки компрессора и всей системы.

Теоретически заполнить кондиционер можно было бы и обычным пропаном, если бы не его взрывоопасность. Для холодильных систем придумали специальные хлоросодержащие соединения, которые помимо безопасности обладают еще и набором нужных характеристик. Несмотря на некоторые различия между автокондиционерами разных производителей, их принципиальная схема одинакова. Мы рассмотрим самый распространенный вариант (см. рисунок).

Итак, при нажатии на кнопку включения кондиционера срабатывает электромагнитная муфта, и стальной прижимной диск 3, издав характерный щелчок, примагничивается к шкиву 2. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор 1. Он сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор 4 (в народе его часто называют радиатором кондиционера, в чем есть доля истины, так как в конденсоре сильно нагретый и сжатый фреон охлаждается.

В этом ему помогает вентилятор 5, который включается на первую скорость одновременно с компрессором. Если автомобиль едет — еще лучше, конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель 6. Здесь от него отфильтровываются продукты износа компрессора и прочая грязь.

Где-то в районе ресивера-осушителя, часто на нем самом, есть смотровой глазок 9. Через него можно визуально оценить, насколько система полна. К сожалению, он есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить свое основную работу. Кульминация наступает, когда жидкий фреон проходит через терморегулирующий вентиль (ТРВ) 10. ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, нагрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути ТРВ является автоматически регулирующимся дросселем. Не вдаваясь в термодинамику, можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель 12 — это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор 13 сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. Круг замыкается.

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые горячие. Часть же от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер (в аварийных случаях и до 30), то в обратной магистрали давление не превышает одной — двух атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около пяти атмосфер.

За правильной работой системы следят несколько датчиков. Количество их варьируется. В нашем случае на ресивере-осушителе 6 стоит датчик 7 включения второй скорости вентилятора. Когда охлаждение конденсора 4 недостаточно (например, вы стоите в пробке), давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор 5 на полную мощность. Датчик 8 выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик 11 выключает компрессор, если температура испарителя становится слишком низкой.

Вот, собственно, и все, что можно сказать об устройстве и работе автомобильного кондиционера. А теперь расскажем о его обслуживании.

В автомобильном кондиционере механическому износу больше всего подвержен компрессор. Остальные элементы (кроме вентиляторов) неподвижны. Но чаще всего первым выходит из строя не он, а конденсор — теплообменник, установленный перед радиатором двигателя. Он находится под давлением (до 20 атм.) и постоянно испытывает воздействие летящей с дороги соли, грязи и т. п. Коррозия, вибрация, механические напряжения приводят к образованию в нем микротрещин и к утечке хладагента. Продлить срок его службы, как, впрочем, и остальных деталей кондиционера, поможет поддержание подкапотного пространства в чистоте. Особенно тщательно нужно промывать конденсор от накопившихся соляных отложений весной. Кроме того, загрязнение конденсора вообще часто является единственной причиной плохой работы кондиционера.

В процессе мойки подкапотного пространства полезно проверить надежность механического крепления трубок — фреонопроводов. Если какая-либо трубка вибрирует, ее обязательно нужно закрепить.

Также при эксплуатации автомобиля с кондиционером полезно почаще проверять уровень масла в двигателе, охлаждающей жидкости в радиаторе, натяжение ремня привода агрегатов. Это связано с повышенной нагрузкой на двигатель, которую создает работающий кондиционер.

Каких-либо специальных мероприятий по подготовке кондиционера к летнему сезону обычно не требуется. Можно лишь порекомендовать проверить его работоспособность заранее, до наступления теплых дней, и при подозрении на недостаточную эффективность либо неисправность заехать в сервис на диагностику и заправку кондиционера. У нас обычно это откладывают до последнего, и с наступлением жары во всех обслуживающих кондиционеры фирмах возникают большие очереди.

Конденсор, прослуживший пять-семь лет, почти всегда имеет многочисленные очаги коррозии, особенно в местах крепления. В районе возникновения микротрещин на нем появляется характерное пятно от просачивающегося масла. Такой конденсор при очередном обслуживании автомобиля подлежит замене. Попытки заварить его чаще всего обречены на неудачу — проблема вскоре вновь проявится, возможно, на месте другого очага коррозии. Правда, некоторым фирмам, имеющим хорошее оборудование по аргонно-дуговой сварке, а также квалифицированных специалистов, это иногда удается

По материалам сайта АВТОМАСТЕР.

Установленные на Приору климатические системы сходны, но не взаимозаменяемы по запасным частям. Отличаются они и функционально и по внешнему виду. Хотя места крепления агрегатов в подкапотном пространстве унифицированны.

Проще всего определить тип установленной системы по внешнему виду блока управления в салоне.

Под капотом мы тоже сразу заметим различия. Различаются трубопроводы и компрессоры, крепление дополнительных вентиляторов, принцип работы рециркуляции и многое другое.

Добавлено через 1 минуту
Panasonic

К разработке компрессора приложила руку японская компания Matsushita Electric Industrial, производство налажено на китайском предприятии Panasonic Taiwan Co. Ltd., а в Россию поставки осуществляет московское представительство Toyota Tsusho Corp.

Добавлено через 1 минуту
HALLA

Основные элементы климатической системы HALLA поставляются из Южной Кореи компанией Halla Climate Control Corp. через тольяттинскую фирму “ВАЗинтерСервис”, которая изготавливает часть трубопроводов и пластиковых деталей и собирает всю систему на предприятии “Мисхал”.

Добавлено через 1 минуту
Существенное отличие южнокорейской системы от японо-китайской заключается в применении 5-поршневого компрессора с косой шайбой вместо ротационного, лопастного, его большем рабочем объеме (160 куб. см вместо 120) и заправочном объеме фреона для всей системы (500 гр вместо 650), оригинальном распределителе воздуха с мотор-редуктором вместо штатного, и конденсаторе с ресивером и двумя электровентиляторами, крепящемся на штатном радиаторе системы охлаждения, а не на кузове автомобиля.

Скачать инструкции по климатическим системам HALLA и Panasonic можно здесь:
http://motobest.wen.ru/index1.html

Добавлено через 8 минут
На влажной поверхности испарителя постепенно создается благоприятная среда для развития грибков. Это ОПАСНО для здоровья человека, приводит к появлению в салоне неприятного запаха и снижает эффективность работы кондиционера.

Поэтому, периодически, хотя бы один раз в год, необходимо дезинфицировать испаритель и воздуховоды климатической установки.

Как это делать, описано в Руководстве от издательства «Мир Авто Книг».

Существует так же ультразвуковая очистка:
Наиболее эффективной считается ультразвуковая антибактериальная обработка кондиционера автомобиля. Она заключается в установке специального ультразвукового аппарата под бардачок автомобиля, в том месте, где находится система забора воздуха. Такая антибактериальная обработка кондиционера автомобиля отличается длительным воздействием на всю систему, убивая все имеющиеся в ней бактерии.Обратите внимание: Время проведения процедуры на одном автомобиле — не менее 60 мин. Замена салонного фильтра при проведении обработки не обязательна.

Так происходит профессиональная ультразвуковая очистка испарителя кондиционера
Добавлено через 6 минут
При дезинфекции кондиционера можно заменить и салонный фильтр. Вобщем лучше это сделать одновременно.

Замена салонного фильтра в Приоре. Комплектация с кондиционером HALLA
Автор Геннадий 77
Ссылка на первоисточник:
Замена салонного фильтра в комплектации с HALLA

Замена воздушного фильтра HALLA.
1) Снять уплотнительную резинку (жабо не снимаем)
2) Открутить винт и отогнуть клапан шумоизоляции двигателя

3)Нажать верхний фиксатор на крышке фильтра и потянуть её на себя

4)потянуть за ленту и вытянуть фильтр, выламывая его в 2-х местах по насечкам.

установку производим в обратной последовательности

Добавлено через 12 минут
В процессе эксплуатации эффективность работы кондиционера может снизится, по разным причинам.

Для объективной (не субъективной) оценки работы кондиционера можно провести самостоятельную диагностику климатической системы, а точнее ее производительности. Для этого нам понадобится всего лишь простой комнатный термометр.

Добавлено через 8 минут
Вот как это сделать быстро и просто даже на стоянке.

Добавлено через 1 минуту
Как оценить результаты проверки?
Отмечаем полученные данные на графике и оцениваем результат.
Замерил температуру воздуха за бортом. 4 июня 2011 года в 11 часов 45 минут у нас в Запорожье была температура 29 С. Машину прогрел до 90 С. Сделал все, как написано в инструкции. Примерно минут через пять, температура на градуснике, расположенном перед центральным дефлектором со стороны водителя, была уже 6 С.

Согласно инструкции, работа кондиционера считалась бы эффективной, если бы на градуснике было бы даже от 10 до 13 градусов.
Я и до этого не имел к кондиционеру претензий, а теперь просто уверен — работает он ОТЛИЧНО! ))))

Сделать проверку можно и более быстро, но менее точно.

Источник статьи: http://www.priorovod.ru/showthread.php?t=35650

Слив конденсата из кондиционера лада приора

Обслуживание (чистка) кондиционера автомобилей LADA

Если на вашем автомобиле LADA установлен кондиционер, имейте ввиду, что в процессе эксплуатации его эффективность снижается. За год даже в герметичной системе количество хладагента может уменьшиться на 15%. Поэтому система кондиционирования требует регулярного профилактического обслуживания. Расскажем, как ухаживать за кондиционером и чистить его.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Устройство кондиционера на всех современных автомобилях LADA (XRAY, Веста, Ларгус, Гранта, Приора, Калина и Нива 4х4) не имеет принципиальных отличий. Поэтому его обслуживание выполняется аналогичным образом.

Чистка испарителя кондиционера

Испаритель находится в пластиковом корпусе климатического блока в салоне под панелью автомобиля. В ходе эксплуатации автомобиля в испарителе кондиционера могут накапливаться опасные микроорганизмы (споры грибка, плесени и т.д.), которые могу привести к заболеванию дыхательных путей человека. При сильном загрязнении испарителя в момент включения кондиционера в салоне автомобиля ощущается неприятный запах. Рекомендуется один раз в год очищать испаритель.

Для чистки испарителя можно:

• использовать специальные препараты для очистки автокондиционеров (чистка испарителя через дренажное отверстие или через салон, см. инструкцию на баллончике).
• обратиться в специализированный сервис, где выполнят обработку испарителя специальными химическими препаратами. При сильном загрязнении испаритель меняют на новый.

Видеопример дезинфекции через салон (Lada Vesta):

Чтобы продлить срок службы испарителя, регулярно просушивайте его. Для этого за 3-5 минут до окончания поездки выключите кондиционер и оставьте работать только вентилятор. Этого времени хватает, чтобы поверхность испарителя высохла. Аналогичная процедура заложена в программе домашних кондиционеров. Также не забывайте регулярно прочищать дренажную трубку (находится под днищем автомобиля).

Чистка конденсатора (радиатор кондиционера)

Конденсор (или конденсатор) располагается перед радиатором системы охлаждения, поэтому подвержен загрязнению (грязь, насекомые и т.д.). Это приводит к снижению теплообмена, из-за чего уменьшается эффективность работы кондиционера (воздух из дефлекторов идет не такой холодный, как раньше). Рекомендуется не реже одного раза в год (лучше перед началом летнего периода) очищать конденсатор от грязи. Если не следить за конденсатором, то чаще всего он повреждается коррозией уже на 3-4 год эксплуатации.

При мойке конденсатора не используйте мойки с высоким давлением, т.к. это может привести к повреждению тонкостенных пластин оребрения.

Порядок чистки радиатора кондиционера:

1. Со стороны моторного отсека продуть конденсатор и радиатор системы охлаждения сжатым воздухом от компрессора или ножного насоса (давление не более 3 bar). В качестве насадки можно использовать корпус шариковой ручки.
2. Через решетку радиатора в бампере промываем конденсатор водой из моющего пистолета, а затем продумаем сжатым воздухом.
3. В случае сильного загрязнения можно снять передний бампер, а большое количество грязи можно смывать мягкой малярной кистью.

Своевременное обслуживание кондиционера позволит сохранить вам здоровье, улучшить эффективность работы кондиционера и увеличит срок службы элементов системы.

Появились проблемы в работе кондиционера (не включается, шумит или плохо морозит)? Попробуйте определить причину неисправности самостоятельно. Напомним, о тзывы работе конденционера на LADA можно оставлять тут .

Где находится дренажная трубка кондиционера приора фото

Чистка кондиционера, устраняем запахи — Лада Приора Хэтчбек, 1.6 л., 2009 года на DRIVE2

Заведу сегодня речь о таком замечательном изобретении человечества, как автомобильный кондиционер, который у меня, зараза, работал с «выхлопом».
Так вот, проблема появилась с наступлением жары. В душегубке некомфортно, хочется включить холодильник. Включаю, а он, собака слюнявая, пылью на меня плюётся. Точнее я так думал, что пылью. Обычная вентиляция работает отлично, а вот как включу кондёр — хоть вешайся, а точнее потом обливайся. Жуткий запах пыли и тлена. Ну, думаю, приехали, придётся разбирать весь блок навороченного приороклиматконтроля и очищать от пыли.

устройство системы кондиционирования

НО! Изучив устройство климатической установки и почитав советы бывалых приороводов понял, что дело вовсе не в пыли. Всему виной бактерии! Во как! Плесень, грибок, называйте как хотите, суть одна. При выключении кондиционера, испаритель, через который идёт воздух в салон, пока он ещё холодный, потихоньку нагревается от горячего воздуха подкапотного пространства и на нём конденсируется влага. Влажность и тепло — идеальные условия для размножения болезнетворных гадостей. Вот именно ими то и воняло у меня в салоне при включении кондея.

Короче, будем чистить испаритель кондиционера и избавляться от запаха болота. Для этого прикупил пенный очиститель автокондиционера. По отзывам лидирует очиститель STEP UP, но его в магазинах не нашёл, а заказывать в интернете и ждать его мне не хотелось, поскольку жарко именно сейчас и нужен срочно работающий кондюк. Взял то, что было — хадовский Very Lube, тоже неплохо.

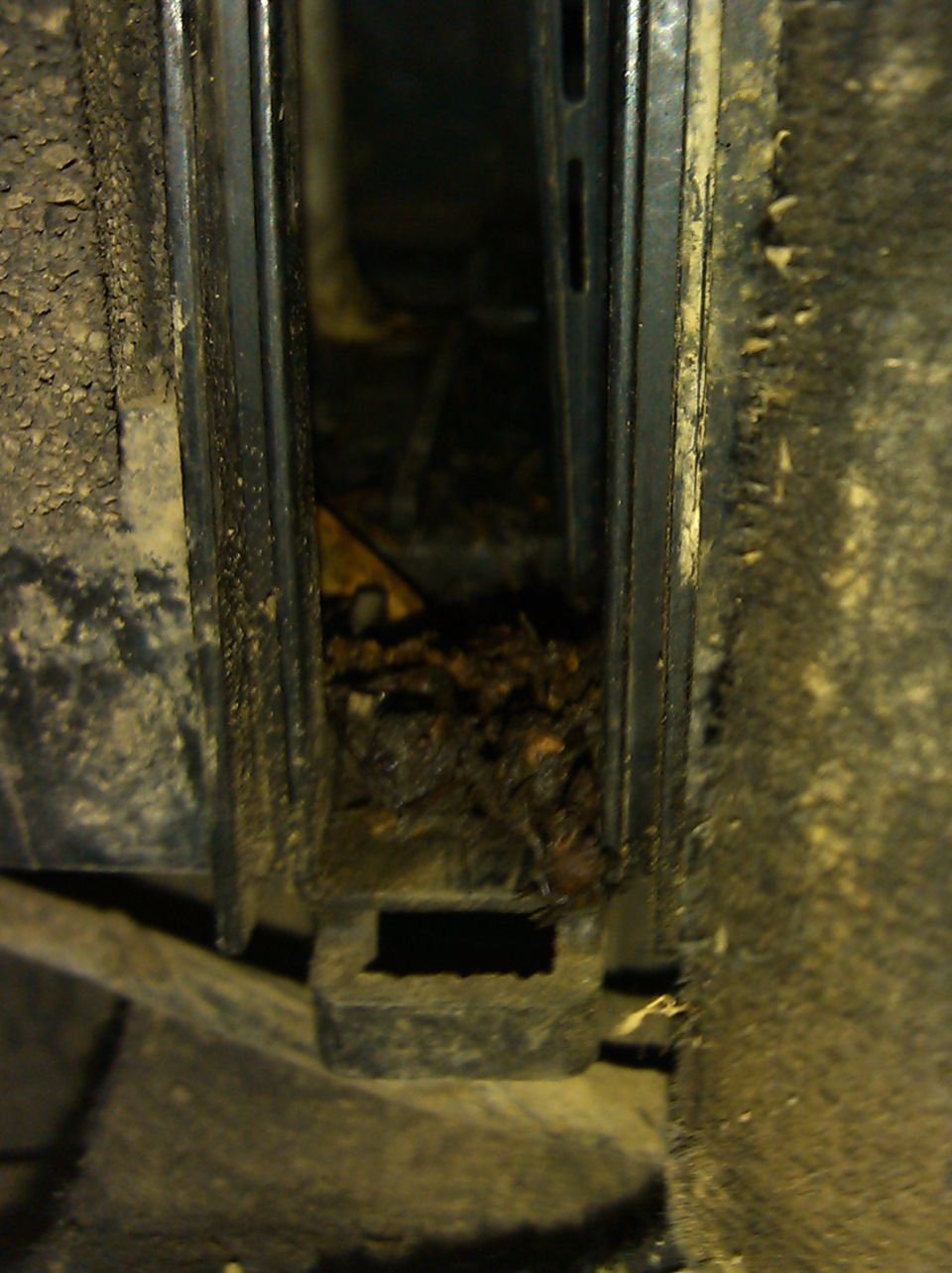

Снял салонный фильтр. Начал чистить освободившееся пространство от листьев и многолетней грязи, которой там в избытке.

Ни одна щётка туда не лезет, так что пришлось выгребать всю эту срань длинной отверткой и старой стеклоочистительной щёткой без резинки. Смесь грязи и сырых листьев ну ооочень противно воняла.

Далее всё по инструкции: запениваем весь испаритель и ждём. Я заполнил всё, что только можно было, пока пена из ушей не полезла.

Кроме того, следуя советам опытных приороводов, вбухал пены ещё и в дренажную трубку испарителя. Сфоткать её не представляется возможным, поскольку она прячется за корпусом климатсистемы. Её можно только нащупать. Это не трудно — суём руку под штатную шумку в районе лямбды, там нащупываем единственное отверстие, вот в него то и пихаем трубку от балончика очистителя.

Подождал полчаса, вся пеня растворилась и стекла через дренажную трубку. Теперь продуваем испаритель. Положение вентилятора на Max, температуру на min, жмём кнопку кондера. Завёл, погонял движку на холостом 10 минут. Ну и вонь была от очистителя первое время, каким то аммиаком. Так что в салоне в это время находиться нельзя, и впоследствии гоняем кондёр с открытыми форточками, пока не пропадёт запах химии. У меня на обкатку чистого кондера ушло в общей сложности минут 30. После стало пахнуть приятными отдушками.

вот он гавнюк, теперь чистенький 🙂

Результат — чистый холодный воздух и приятный запах в салоне!
На всё про всё ушло 10 минут (не считая время ожидания). В балончике было 320 мл вещества. Потратил примерно половину, причём не жалел, думал разом всё потрачу. Так что ещё на следующий сезон хватит 🙂

Лада Приора Седан › Бортжурнал › Нужен совет. Ремонт кондиционера. Не могу найти название трубки.

Всем привет!
Давно не писал, а за это время много чего успел сделать. Скоро все добавлю в БЖ:)
Но сейчас очень нужен совет.

Заправил кондиционер месяц назад.
Все было отлично, повторный приём у заправщиков для теста, через неделю, показал, что Система полностью герметична и утечек нет (мастера и сервис хорошие, доверие вызывают).

Но на прошлых выходных решил заменить регулятор напряжения, не снимая генератор, своими руками (то ещё удовольствие. Впрочем, знакомое многим).

Пытался подлезть всякими способами, но в итоге, после минут 40 возни, решил что лучше съезжу на сервис или к знакомым с ямой, т.к клемма с гайкой никак не хотели откручиваться.

Среди недели я не ездил, и машина стояла во дворе. На выходных поехал на дачу, жарко, дай, думаю, включу кондиционер… и бац! Кондиционер не холодит.
Слышно, что компрессор срабатывает, но холод не идёт.
Проверил, нашёл масляное место на трубке, которую как раз задевал, пока пытался скрутить кожух генератора.

Доехал до сервиса, где заправлял — при обследовании ультрафиолетом мои догадки подтвердились.
Утечка именно из этого места, больше нигде пятен нет.

Т.к сервис отечественные авто не ремонтирует(предупреждали сразу), то указали что эту трубку надо заменить полностью, где-то на стороне.

Встал вопрос.
Что эта за трубка?
На сайте одной фирмы, производящей запчасти, в том числе трубки кондиционеров, думал сначала что это «всасывающая трубка»
Но сегодня понял, что всасывающая идут внутри остроносо отсека, как бы с внутренне стороны радиатора.

Поврежденная же трубка(мягкое соединение под хомутом) на фото указано красной стрелкой, уходит в сторону радиатора, а дальше, под пластиком бампера не видно (времени снять бампер не было)

Прошу, если кто сталкивался с такой проблемой или ремонтом/установкой кондиционера на приору, помочь решить возникшую ситуацию.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Монтаж трубопроводов и заправка кондиционера HALLA.

Работы по приведению машины в порядок продолжаются. Скоро лето и пришло время восстановления работы кондея. Для этого нужно поставить трубопроводы на место.

Масло для смазки колечек уплотнений взял у мастера по авто кондиционерам.

Сначала надо снять кронштейн датчика неровной дороги. Шпилька крепления трубопроводов находится под ним.

Разобрал на отдельные части, чтобы облегчить монтаж и замену уплотнителей.

Очистил ТРВ, смазал уплотнители и поставил на место.

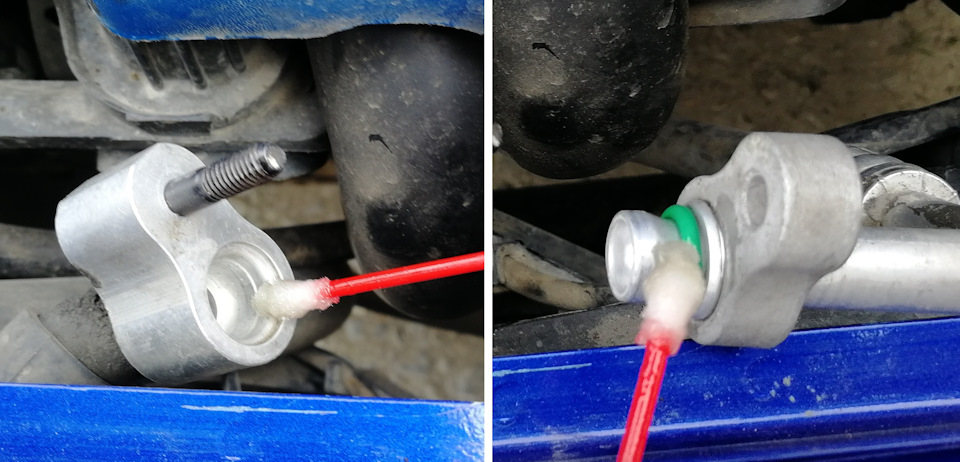

Подготавливаю к установке нижнюю трубку. Смазываю уплотнитель и место установки.

Установка трубки: открутил гайку крепления к лонжерону, Завёл гибкий конец к конденсору, завёл другой в ТРВ, и закрепил трубку на лонжероне.

Подготавливаю к установке верхнюю трубку. Смазываю уплотнитель и место установки.

Обжимаю кронштейн крепления.

Устанавливаю трубки на места.

Ставлю на место кронштейн датчика неровной дороги.

Собираю соединение верхней трубки со шлангом компрессора.

Для дальнейших работ снял бампер.

Подсоединил трубку к ресиверу и подключил датчик давления фреона.

Чтобы установить короткую трубку нужно выкрутить из неё шпильку, снять крышку ДВС и вынуть масляный щуп.Тут выяснилось, что вместо болта кто то использовал саморез.

Подготовил и собрал соединение к шлангу компрессора.

Собрал соединение с конденсором.

Тот самый саморез закрученный в метрическую резьбу кронштейна.Нашёл в закромах подходящий болт М5. Прошёл резьбу метчиком и закрепил кронштейн как должно быть.

На следующий день заехал к мастеру. Все работы по заправке маслом и фреоном заняли десять минут. Даже не успел ни чего заснять. Кондей заработал нормально, так что к летней жаре готов.

Где находится дренажная трубка кондиционера на приоре

где находится слив конденсата от кондиционера у приоры | Автор топика: Алина

на приоре конденсат от кондиционера течет половино внаружу половино салон.

Георгий а должен через выхлоп весь выходить)

Пётр технологически-трубка из кожуха испарителя Анатолий выходит в моторный щит или в пол наружу.

подними капот и погляди либо снизу

Метки: Где находится дренажная трубка кондиционера на приоре

Вода под ковриком переднего пассажира.

нужен диагноз: Suzuki GV, течет вода из кондиционера в салон. Что делать и кто виноват?

UPD/ Впорос решился: заехал на станцию, заплатил 1500р, они показали, что делать. В моторном отсеке, в нижней центральной части щита передка, там, где начинается тоннель коробки передач, из щита торчит маленькая черная трубочка, около 2см. Ее надо пальцами придавить — она склеивается грязью на конце — вода оттуда и побежит. Еще надо закрыть все воздуханы и на полную вентилятор включить. все.

Приора конденсат — YouTube

3 авг 2015 — 3 мин. — Добавлено пользователем Вадим МарченкоПротечка на пассажирском месте в приоре. . Лада приора с кондиционером Panasonic печка работает в максимальном режиме .

Чистка кондиционера приора: плохо работает

Система кондиционирования воздуха в автомобиле служит для создания комфортных условий для всех, кто находится в его салоне. Но почему-то иногда вместо прохладного ветерка в жаркий летний день из кондиционера на водителя и пассажиров обрушивается волна неприятных запахов. Это значит, что пришло время чистить кондиционер.

С какой стороны к нему подойти?

Для начала нужно представить себе, что это такое и как работает кондиционер на Приоре.

Охлаждение воздуха, подаваемого в салон от конденсатора через дефлекторы, происходит благодаря свойству фреона поглощать большое количество тепла при испарении.

Устройство системы кондиционирования в общих чертах такое:

• Герметичная система заполнена фреоном в смеси со специальным маслом, которое растворяется в жидком фреоне. Фреон служит хладагентом, масло смазывает компрессор и систему в целом.
• При включении кондиционера в действие приводится электромагнит, прижимной диск (3) примагничивается к шкиву (2) и приводит в действие компрессор (1). Шкив (2) посредством ремня соединен с двигателем автомобиля. При отключенном кондиционере шкив вращается вхолостую.
• Компрессор (1) создает давление до 15 атмосфер, нагревая при сжатии фреон. Далее горячий фреон поступает в конденсор (4). Его обычно именуют радиатором кондиционера. Там, при включенном вентиляторе (5) он немного охлаждается, переходя в жидкое состояние.
• Все еще нагретый фреон поступает в осушитель (6), иначе — в ресивер. Фреон в ресивере очищается от механических загрязнений из радиатора. Воздух вне ресивера нагревается и осушается. Там же находится смотровой глазок (9), через который можно оценить количество фреона в системе и позаботиться о своевременном ее наполнении, если хладагента мало. На ресивере расположены: датчик (7) включения второй скорости вентилятора (5), если конденсор (4) недостаточно охлаждается; датчик (8) выключает компрессор (1), если давление в системе слишком высокое; датчик (11) отключает компрессор, если испаритель слишком охлажден.
• От ресивера фреон попадает в терморегулирующий вентиль (10) и через него поступает в испаритель (12). Когда испаритель заполнен, фреон имеет температуру кипения и вентиль автоматически закрывается. При кипении фреон поглощает большое количество тепла у окружающей среды — все поверхности испарителя сильно охлаждаются.
• Вентилятор (13) прогоняет струю воздуха через испаритель, благодаря чему охлаждается и воздух, поступая в салон Приоры уже прохладным. Фреон возвращается в компрессор (1).
• Влага, которая оседает на испарителе, удаляется по дренажной трубке, обычно она выводится на днище автомобиля.

Принимая во внимание устройство кондиционера на Приоре можно увидеть основные причины плохой работы кондиционера и возникновения неприятного запаха в салоне:

• Засорение решетки радиатора кондиционера пылью и пр.;
• Конденсация влаги из воздуха на холодных поверхностях испарителя и размножение попавших с воздухом бактерий и грибков, а также возникновение химических загрязнений.

Значит, надо почистить

Радиатор кондиционера на Приоре расположен впереди радиатора двигателя. Значит, и забивается он в первую очередь. Засоренный радиатор перестает выполнять свои функции — охлаждать то, что внутри него. Кроме того, еще и плохо пропускает поток воздуха к радиатору самого автомобиля и мешает охлаждению двигателя. Эта проблема решается довольно легко во время мойки. Соты радиатора кондиционера промываются потоком воды. Очень важно не применять сильный напор, из-за чего возможно повреждение тонких стенок системы, что вызовет утечку фреона и потребует замены радиатора кондиционера.

Испаритель, забитый грязью, не справляется со своей работой — охлаждать воздух, который пойдет в салон. Грязь, скопившаяся на влажных поверхностях, действует как теплоизолятор, а при постоянном увлажнении еще и служит хорошим рассадником плесени, грибков и бактерий, которые в процессе своей жизнедеятельности создают неприятно пахнущие вещества. А если еще и курить в Приоре при включенном кондиционере и рециркуляции воздуха, то и вещества, находящиеся в табачном дыме, присоединятся к ним, добавляя соответствующее амбрэ.

Для очистки и дезинфекции испарителя существует большой выбор аэрозольных средств с разными запахами, которые, по инструкции, надо распылить на испаритель и воздухозаборник. Для этого необходимо снять салонный фильтр, баллончик со средством встряхнуть и при помощи приложенной трубки нанести его содержимое на испаритель.

Установить новый салонный фильтр и произвести запуск двигателя. Кондиционер включить и перевести вентилятор в режим максимальной скорости, закрыть все двери и окна. Чистка производится в течение 10 минут, людей и животных в салоне быть не должно. После чистки салон проветривается.

Для дезинфекции служат аэрозольные средства, а для дезинфекции с очисткой надо применять средства с пеной.

Чистим подручными средствами

Движение воздушных потоков

Для пытливых умов россиян покупка готовых средств — не самое интересное. Умельцы уже прочитали состав некоторых средств для чистки кондиционеров и пришли к выводу, что такое же средство можно приобрести в аптеке по цене в десять раз ниже, чем специальное. И разбрызгивать его при помощи распылителя для опрыскивания комнатных цветов.

Средства, которые можно применять для дезинфекции испарителя на Приоре.

Хлоргексидин Аптечный раствор хлоргексидина биглюконата в концентрации 0,05%. Применяется для дезинфекции в медучреждениях, операционных, для мытья рук. Лизоформин 3000 Приготовление 5% раствора — 50 мл средства на 1 л воды. Эффективное дезинфицирующее средство. Хлорамин Б Рабочий раствор — 1 ст.л. на 1 л воды. Применяется в медицинских и детских учреждениях для дезинфекции. Продается в магазинах бытовой химии.
